Антенна быстрого развертывания на Си-Би (27.200)


Авторство конструктива антенны принадлежит RX3AKT. По сути, данная антенна представляет собой полуволновой вибратор запитанный с конца и согласованный кабельным шлейфом. По эффективности такая коаксиальная антенна не сильно уступает заводским аналогам от того же Sirio, а в изготовлении гораздо проще и компактнее. Антенна задумывалась как походный вариант, поскольку очень легкая и компактная, но вполне может применяться и стационарно.

Для изготовления понадобится 7 метров кабеля RG-58 (полотно антенны + согласующая часть), некий кусок кабеля RG-58 произвольной длины, для соединения антенны с рацией, разъем PL-259 или SO-239, несколько сантиметров термоусадки подходящего диаметра (например 7мм и 12мм), клей момент, острый нож, паяльник с припоем и канифолью, и минут 40 свободного времени. Для моделирования я рекомендую использовать самый паршивый кабель из тех, что есть на рынке, а именно, REXANT. Эти ребята делают отличный припой и другие радиомонтажные штуки, но кабель их по настоящему ужасен, зато он дешевый и на нем можно ставить эксперименты по антенностроению.

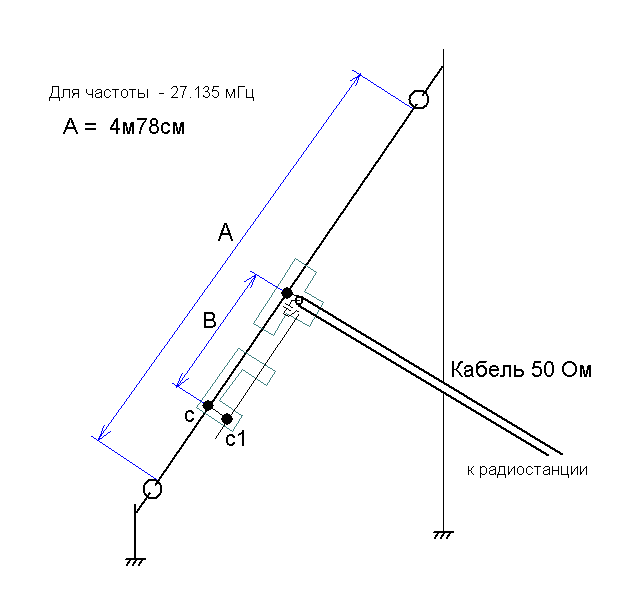

Антенна состоит из 3-х частей. Часть длиной 520 см, это полотно антенны – излучающая часть. Часть длиной 152 см, это согласующая часть, она представляет собой емкость, часть длиной в 23-24 см, тоже относится к согласующей части и представляет собой индуктивность. В процессе сборки проще всего пользоваться изображением из заголовка статьи. Точки на рисунке, это места соединения пайкой.

1. Берем кабель RG-58 и отрезаем кусок длиной 7 метров.
2. Зачищаем оплетку на кабеле с обоих концов, примерно на 1-1,5см.
3. Убираем фольгу, если она есть, и скручиваем центральную жилу с экраном кабеля.
4. Аккуратно пропаиваем скрутку центральной жилы и экрана.
5. Далее, отмеряем от одного из концов кабеля 23см и делаем надрез оплетки кабеля, но так, чтобы не повредить экран. Отступаем от надреза еще сантиметра 2 (25см) и делаем еще один надрез. Наша задача удалить ПВХ оплетку кабеля не повредив то, что находится под ней.

Оплетку и фольгу удаляем, а экран сдвигаем на одну сторону и разрезаем пополам. Оставляем пока в покое, к этому мы еще вернемся.

6. Отмеряем от участка со снятой оплеткой 152 см, и также как и в пункте 5 срезаем с кабеля часть оплетки шириной примерно 1,5-2 см. После этого, отрезаем экран от короткой части (23 см + 152 см) так, чтобы на короткой части экран выступал за пределы оплетки минимально. Фольгу удаляем.

7. Острым ножом снимем половину полиэтилена защищающего центральную жилу, так чтобы не повредить ее и целиком не разрезать полотно пополам. Облуживаем центральную жилу и экран и припаиваем их друг к другу.
8. После остывания места пайки и затвердевания полиэтилена, нужно загерметизировать соединение. Для этого используем клей Момент. Обильно намазываем его, особенно на место пайки и обрезанные концы оплетки. Без фанатизма. Обязательно даем клею немного подсохнуть и только после этого переходим к следующему пункту.
9. Сверху одеваем термоусадочную трубку диаметром 6-7мм и усаживаем ее (лучше всего гагревая феном). Сверху, можно наложить еще один слой термоусадки, так сказать, для прочности, большей длины. После остывания и засыхания клея получается вполне прочное и герметичное соединение.
10. Возвращаемся к куску 23 см. Аналогично пункту 7, снимаем слой полиэтилена до центральной жилы и Подпаиваем кабель снижения. Его нужно предварительно зачистить, как в пункте 2. Припаиваем центральную жилу кабеля снижения к центральной жиле в точке 24 см.
11. Сверху одеваем термоусадку диаметром 8-10 мм, и усаживаем ее на обе центральные жилы.
12. Спаиваем экраны части кабеля 23 см, части кабеля 152 см и кабеля снижения в одной точке.
13. Место пайки обильно замазываем клеем момент, даем ему подсохнуть и одеваем сверху термоусадку диаметром 12мм. Усаживаем.
14. На концы  антенны (23 см и излучающая часть) также обмазав моментом одеваем тремоусадку и усаживаем и герметизируем концы.
15. На конец кабеля снижения напаиваем разъем для радиостанции и… Готово.

Полевые испытания

В процессе…

Всем удачи, 55, 73!

Самодельный траповый диполь: теория и практика

В рамках статьи Самодельный диполь: теория и практика мы изготовили нашу первую самодельную антенну. Существенным минусом данной антенны является тот факт, что в один момент времени она может работать только в одном радиолюбительском диапазоне. Сегодня мы выясним, как устранить этот недостаток, добавив в антенну трапы.

Теория

Идею иллюстрирует следующая картинка:

Допустим, мы хотим сделать диполь на диапазоны 20 и 40 метров. К балуну крепятся плечи на диапазон 20 метров, два провода по ~5 метров. Свободные концы подключаются к LC-контурам с резонансной частотой около 14 МГц. Затем к концам контуров подключаются провода, увеличивающие общие длины плеч до ~10 метров, чтобы получились плечи на диапазон 40 метров. Если нужно, чтобы антенна работала больше, чем на двух диапазонах, процедура повторяется — добавляется еще пара LC-контуров с резонансной частотой около 7 МГц, и к ним еще провода.

На своей резонансной частоте LC-контур имеет высокое сопротивление. Таким образом, при передаче сигнала с частотой, близкой к 14 МГц, LC-контур как бы размыкает плечо диполя, и антенна работает, как обычный диполь на 20 метров. На частотах, близких к 7 МГц, контур не резонирует и имеет низкое сопротивление. Поэтому на этих частотах антенна работает, как диполь на 40 метров. LC-контур является как бы ловушкой для сигналов с заданной частотой, поэтому его и называют trap.

Следует однако учитывать, что в диапазоне 40 метров трап на 20 метров будет работать, как удлиняющая катушка. Поэтому в данном диапазоне резонанс будет уже, чем у полноразмерного диполя на 40 метров. Если добавить в антенну еще один диапазон, например, 80 метров, при работе в этом диапазоне получится уже две удлиняющие катушки, поэтому резонанс будет еще уже. Другими словами, каждый добавленный диапазон имеет все более узкий интервал рабочих частот.

Трапы для антенны можно сделать множеством способов. Очень практичный вариант изготовления трапов из коаксиального кабеля был предложен Robert Johns, W3JIP в статье «Coaxial Cable Antenna Traps», опубликованной в журнале QST в мае 1981 года. Его идея была улучшена Robert Sommer, N4UU в статье «Optimizing Coaxial-Cable Traps», опубликованной в журнале QST за декабрь 1984 года. На основе этих и других работ John DeGood, NU3E написал и выложил в сеть статью An Attic Coaxial-Cable Trap Dipole for 10, 15, 20, 30, 40, and 80 Meters, которая дополнялась с 1998-го по 2010-ый год. На эту статью я и опирался.

В разрезе трап выглядит следующим образом:

Коаксиальный кабель RG58 наматывается виток к витку на кусок пластиковой трубы. Затем экран кабеля с одного конца припаивается к жиле с другого конца согласно схеме. Оставшиеся жила и экран соединяются с плечом антенны. Таким образом, из кабеля получается как бы двойная катушка индуктивности. Плюс к этому, кабель обладает погонной емкостью около 100 пФ на 1 метр, отсюда и возникает емкость. По утверждению W3JIP и N4UU, такие трапы работают на мощности до 1000 Вт.

Практика

Было решено сделать траповый диполь на диапазоны 20, 40 и 80 метров, поскольку именно на этих диапазонах я работаю чаще всего. Таким образом, требовалось изготовить две пары трапов — для диапазонов 20 и 40 метров.

Я использовал диаметры труб и количество витков кабеля, приведенные в статье NU3E. В метрической системе эти размеры следующие.

  • Для 20 метров: 6 витков, труба — D = 41.30 мм, L = 45 мм;
  • Для 40 метров: 8 витков, труба — D = 57.15 мм, L = 50 мм;

Трубы соответствующих диаметров и длины были напечатаны на 3D-принтере пластиком PLA. Таким, к примеру, получился трап на 20 метров:

Для проверки трапов был использован генератор сигналов MHS-5200A, осциллограф и нагрузка 50 Ом. Как и ожидалось, в окрестностях резонансной частоты амплитуда сигнала уходит практически в ноль.

Если у вас нет 3D-принтера, осциллографа, генератора сигналов и труб точно такого же диаметра, это не страшно. Точный диаметр трубы и количество витков кабеля не играют большой роли, лишь бы трап резонировал около требуемой частоты. Притом погрешность в сотню-другую килогерц вполне простительна. Вместо генератора сигналов можно использовать генератор Клаппа с переменными емкостями и индуктивностями. Что же до зависимости амплитуды сигнала от частоты, ее покажет ваш трансивер. Абсолютные значения видеть не требуется. Достаточно только знать, на какую частоту пришелся минимум.

Fun fact! Уровень S9 на S-метре трансивера соответствует 50 микровольтам или -73 dBm. Теоретически, обладая этой информацией, можно оценить и абсолютное значение амплитуды. Но, к сожалению, во многих трансиверах S-метр является далеко не точным, и все что ниже или выше S9 показывает очень примерно.

Длины плеч я подбирал таким образом. Берется диполь с плечами чуть больше 5 метров и безо всяких трапов. Затем плечи обрезаются до тех пор, пока КСВ во всем диапазоне 20 метров не будет около 1. За один раз я обрезал где-то по 25 см. Затем к каждому плечу прикреплется по трапу на 20 метров и еще провод для следующего диапазона. Проверяем, что КСВ на 20 метрах все еще в порядке, при необходимости удлиняем-укорачиваем кусок провода между балуном и трапом. Если на 20 метрах все в порядке, принимаемся за 40 метров. Снова укорачиваем антенну до тех пор, пока КСВ на 40 метрах не будет около 1. При этом на работу антенны в 20 метрах это укорачивание уже не влияет. В противном случае, с вашими трапами что-то не так. Закончив с 40 метрами, повторяем процедуру для 80 метров.

Отмечу, что процесс этот не быстрый. Антенну приходится часто укорачивать, затем опускать, нести в дом, паять, снова нести на улицу, поднимать. Настройка заняла у меня полный выходной день. Главное — делать все спокойно и не спеша, тогда процесс уверенно сходится. В итоге были получены следующие размеры:

  • От балуна до трапа на 20 метров: 485 см;
  • От трапа на 20 метров до трапа на 40 метров: 362 см;
  • От трапа на 40 метров до конца плеча: 530 см;

Таким образом, общая длина антенны составила 27.5 метров. Поскольку трапы также работают, как удлиняющие катушки, антенна получилась короче простого диполя на 80 метров. Отмечу, что приведенные цифры справедливы для конфигурации inverted vee, с высотой центральной части от земли около 7 метров и минимальной высоты плеч от земли 1-2 метра. Для другой высоты мачты может потребоваться корректировка размеров. (Вообще-то, 7 метров — это маловато для inverted vee на 80 метров, но на данный момент у меня нет возможности установить антенну выше.)

Также отмечу, что погрешность в пару сантиметров здесь ни на что не влияет. Но для успешной работы антенны она должна быть как можно более симметричной. В том числе, трапы должны быть повернуты к балуну одной и той же стороной. У меня трапы на оба диапазона повернуты экраном к балуну.

После настройки все места пайки проводов были изолированы при помощи термоусадочных трубок. Для трапов были напечатаны заглушки в виде дисков. Эти заглушки были приклеены к трапам при помощи супер клея. Изоляторы также были напечатаны на 3D-принтере. Затем, аналогично балуну, трапы и изоляторы были покрыты лаком Plastik 71 в два слоя. Окончательный вид антенны в свернутом состоянии:

На солнечном свете лак выглядит синеватым. В доме он абсолютно прозрачный.

Полученные результаты

Время, потраченное на изготовление и настройку антенны, окупилось с лихвой.

На 20 метрах КСВ не превосходит 1.5 во всем диапазоне. В диапазоне 40 метров КСВ не превосходит 1.7, притом в интервале от 7.040 до 7.200 МГц он не превосходит 1.5. На всем диапазоне 80 метров КСВ не превосходит 3. В интервале от 3.565 до 3.725 МГц КСВ меньше 2, а в интервале от 3.600 до 3.690 МГц — меньше 1.5. Впрочем, здесь измерения проводились с помощью КСВ-метра трансивера, поэтому цифры приблизительные.

Антенна была протестирована при работе в SSB на мощности 100 Вт.

На 20 метрах были проведены QSO с операторами из Италии (2230 км), Нидерландов (2000 км), Германии (2000 км), Македонии (1900 км), Турции (1700 км), Румынии (1400 км), Болгарии (1700 км), Кипра (2300 км), Норвегии (1800 км) и Франции (2700 км), а также нескольких городов России. Наиболее удаленным городом оказался Шали (1500 км).

В диапазоне 40 метров мне ответили радиолюбители из Швейцарии (2150 км), Украины (950 км), Польши (1100 км), Греции (2100 км) и Испании (3450 км). Само собой разумеется, также была проведена куча QSO с операторами из России. По удаленности от меня победили Краснодар и Севастополь (1200 км).

На 80 метрах были проведены QSO с коротковолновиками, проживающими в Беларуси (670 км), Украине (830 км) и Киргизии (3000 км). Также было очень много городов России, среди которых самым удаленным оказался Сургут (2150 км).

Кроме того, оказалось, что антенна пригодна для использования и на других радиолюбительских диапазонах. В частности, на 17 метрах мне удалось провести QSO с операторами из Болгарии (1500 км), Франции (2300 км) и с несколькими операторами из Италии (2100 км). Впрочем, поскольку антенна не тюнилась на данные диапазоны, на них она имеет КСВ > 3 и эффективностью не блещет.

Заключение

Я вполне доволен полученными результатами. С такой антенной вы с кем-нибудь да свяжетесь в любое время суток, в любой день недели. Для перехода между диапазонами не нужно ничего перестраивать, просто берешь, и переходишь. Антенна получилась короче диполя на 80 метров, что тоже плюс. К тому же, антенна получилась довольно компактной и легкой, что делает ее пригодной для использования в походах.

По деньгам вышли примерно те же 25$, что и за диполь без трапов. Правда, я забыл замерить, сколько коаксиального кабеля мне понадобилось для трапов. Пусть будет метров 10. В этом случае общая стоимость антенны не превышает 30$. Это все равно существенно меньше стоимости любой готовой антенны.

Интересно, что используя описанные в данной статье принципы, можно изготовить и вертикальную многодиапазонную антенну (смотри раз и два). Заинтересованным читателям предлагается провести соответствующий эксперимент в качестве упражнения.

Исходники 3D-моделей трапов и изоляторов для OpenSCAD, а также скомпилированные STL-файлы, вы найдете здесь. Как всегда, буду рад любым вашим вопросам и дополнениям.
