Дисковый электросчетчик: принцип работы, преимущества и недостатки

Как работает индукционный счетчик электроэнергии. Почему его до сих пор используют в некоторых домах. Когда стоит заменить старый счетчик на новый электронный. Как правильно снимать показания с дискового счетчика.

Принцип работы индукционного счетчика электроэнергии

Индукционный (дисковый) электросчетчик — это электромеханическое устройство для учета расхода электроэнергии. Его основными элементами являются:

• Электромагниты тока и напряжения
• Алюминиевый диск
• Счетный механизм

Как же работает такой счетчик? При прохождении электрического тока через обмотки электромагнитов создается переменное магнитное поле. Оно воздействует на алюминиевый диск, вызывая его вращение. Скорость вращения диска прямо пропорциональна потребляемой электроэнергии. Через систему шестеренок вращение диска передается на счетный механизм с цифровым отсчетным устройством.

Преимущества индукционных счетчиков

Несмотря на появление современных электронных приборов учета, дисковые счетчики до сих пор можно встретить во многих домах. Чем же объясняется их популярность?

• Высокая надежность и длительный срок службы (до 20-30 лет)
• Простая конструкция, не требующая сложного обслуживания
• Низкая стоимость по сравнению с электронными аналогами
• Устойчивость к перепадам напряжения в сети

Благодаря этим качествам индукционные счетчики остаются востребованными, особенно в частном секторе и старых многоквартирных домах.

Недостатки дисковых электросчетчиков

Однако у индукционных приборов учета есть и ряд существенных недостатков:

• Низкий класс точности (обычно 2.0), особенно при малых нагрузках
• Невозможность многотарифного учета электроэнергии
• Отсутствие дистанционной передачи показаний
• Возможность механического вмешательства в работу счетчика

Какие проблемы это создает для потребителей? Из-за низкой точности измерений владельцы могут как переплачивать за электроэнергию, так и недоплачивать. Отсутствие многотарифности не позволяет экономить на ночном потреблении. А невозможность автоматической передачи данных создает неудобства при расчетах.

Когда необходимо менять старый счетчик на новый?

Возникает закономерный вопрос — стоит ли спешить с заменой работающего индукционного счетчика на современный электронный? В каких случаях замена действительно необходима?

1. Истек срок эксплуатации прибора (обычно 20-30 лет)
2. Счетчик неисправен или имеет видимые повреждения
3. Проводится плановая замена приборов учета в доме
4. Требуется повышенная точность измерений (класс 1.0 и выше)
5. Есть необходимость в многотарифном учете электроэнергии

Если ваш старый счетчик исправно работает и удовлетворяет текущим потребностям, торопиться с заменой не стоит. Однако при возникновении любого из перечисленных факторов рекомендуется установить современный электронный прибор учета.

Как правильно снимать показания с дискового счетчика?

Корректное снятие показаний с индукционного счетчика важно для точных расчетов за электроэнергию. Как это сделать правильно?

1. Найдите на корпусе счетчика цифровой барабан с показаниями
2. Запишите все цифры слева направо, игнорируя цифры после запятой
3. Если последний барабан не достиг следующего числа, записывайте предыдущее
4. Вычтите из полученного числа предыдущие показания
5. Умножьте разницу на тариф, чтобы узнать сумму к оплате

Важно помнить, что снимать показания нужно регулярно в одно и то же время, например, в последний день месяца. Это обеспечит корректность расчетов и поможет отслеживать динамику потребления электроэнергии.

Электронные счетчики — будущее учета электроэнергии

Несмотря на надежность индукционных счетчиков, будущее явно за электронными приборами учета. Какие преимущества они предлагают?

• Высокая точность измерений (класс 1.0 и выше)
• Возможность многотарифного учета
• Дистанционная передача показаний
• Защита от несанкционированного вмешательства
• Дополнительные функции (измерение напряжения, частоты и др.)

Электронные счетчики позволяют более эффективно контролировать расход электроэнергии и оптимизировать затраты. Они становятся неотъемлемой частью современных систем «умный дом» и цифровизации энергетики в целом.

Мифы о дисковых электросчетчиках

Вокруг индукционных счетчиков существует немало заблуждений. Давайте разберем некоторые из них:

Миф 1: Дисковый счетчик можно обмануть магнитом

Это опасное заблуждение. Современные счетчики имеют защиту от магнитного воздействия. Попытка вмешательства в работу прибора учета – серьезное правонарушение.

Миф 2: Старый счетчик всегда накручивает лишнее

Не всегда. Счетчик может как завышать, так и занижать показания. Все зависит от его состояния и правильности установки.

Миф 3: Замена счетчика – обязанность потребителя

Это зависит от условий договора с энергоснабжающей организацией. В некоторых случаях замену производит поставщик электроэнергии за свой счет.

Важно помнить, что любые манипуляции с прибором учета незаконны и могут привести к серьезным последствиям. При возникновении вопросов всегда лучше обратиться к специалистам.

описание и принцип действия, плюсы и минусы

Индукционный счетчик электроэнергии с электромеханическим устройством подсчета расхода энергии до сих пор является надежным прибором, установленным в жилых помещениях. Пользователей привлекает его надежность, простота в обслуживании, долгий срок службы и низкая стоимость.

Содержание

1. Конструкция индукционного счётчика
2. Как работает индукционный счётчик
3. Плюсы и минусы приборов
4. Нужно ли менять счетчики на новые
5. Тарифная система учета
6. Снятие показаний

Конструкция индукционного счётчика

Однофазный индукционный счетчик

Основными составными элементами индукционного электросчетчика являются электромагниты напряжения и электрического тока. При их взаимодействии вместе с входящими в них магнитопроводами появляется электромагнитное поле. Через передаточное устройство поле воздействует на алюминиевый диск вращения.

Электромагнит тока при работе испытывает большие нагрузки, поэтому его обмотка изготовлена из проволоки большого сечения. Число витков не превышает тридцати. Проволока равномерно намотана на двух магнитах, которые с помощью зажимов подключены последовательно к сети.

Катушка напряжения параллельно подсоединена к сети и создает электромагнитное поле, прямо пропорциональное действующему напряжению. Обмотка катушки выполнена из тонкой проволоки сечением 0,1…0,15 мм². Число витков может достигать 12000, что позволяет создать индуктивное сопротивление больше, чем активное. Такое устройство позволяет уменьшить расход электроэнергии при работе счетчика.

Все компоненты механического однофазного электросчетчика размещены в пластмассовом корпусе. Данные по расходу электричества за текущий период выводятся на цифровой барабан. Интенсивность расхода энергии можно определить по величине скорости вращения диска.

Как работает индукционный счётчик

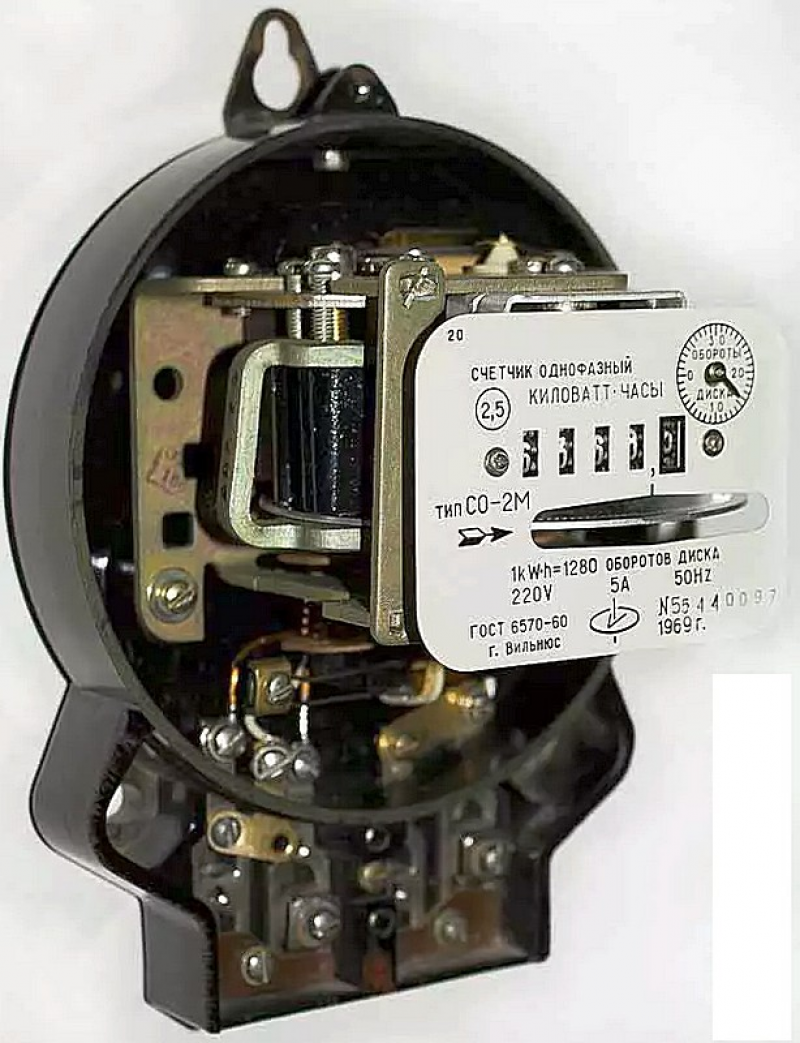

Внутреннее устройство индукционного счетчика

Алюминиевый диск индукционного счетчика электрической энергии является подвижным токопроводящим элементом, на который воздействует электромагнитное поле, создаваемое в катушках счетчика. В результате их действия возникает магнитное поле, переменное по направлению и действующее на диск, в котором создаются вихревые токи, совпадающие по направлению с магнитными потоками.

Между вихревыми токами и магнитными потоками происходит взаимодействие, которое создает вращающий момент, меняющийся по величине и приводящий во вращение алюминиевый диск. Между вращающим моментом и суммарным магнитным потоком от двух катушек тока и напряжения создается зависимость, с учетом сдвига фазы на 90º и обратной связью. Для получения сдвига фазы магнитный поток электромагнита напряжения разложен на две части.

Под воздействием вращающего момента диск крутится с частотой в зависимости от величины поступающей энергии. Ось диска связана со счетным устройством цифрового барабана, на котором отражается действительное количество потребляемой энергии.

Плюсы и минусы приборов

Дисковый электросчетчик старого образца имеет несколько преимуществ перед новыми электронными моделями счетчиков, которые активно внедряются в жилые дома:

• имеют высокую степень надежности;
• простая схема исполнения и принцип действия;
• стоимость электросчетчика старого образца ниже, чем электронного;
• безразличны к возможным перепадам напряжения электрической сети;
• обладают длительным сроком эксплуатации.

При низком классе точности электросчетчика потребитель может как переплачивать за электроэнергию, так и недоплачивать

В то же время электромеханические счетчики имеют и ряд недостатков, к которым относятся:

• Низкий класс точности учета электрической энергии, особенно при малых нагрузках.
• Для оплаты электроэнергии используется только один тариф, в то время как большинство электрических компаний предоставляет разную стоимость электроэнергии в дневное и ночное время.
• Возможность остановить вращение диска, и даже отмотать показатели назад, чем могут воспользоваться недобросовестные пользователи. Остановка диска возможна и в случае поломки.

Все недостатки, присущие индукционным изделиям, известны заводам изготовителям. Они постоянно работают над модернизацией и улучшением качества своей продукции, повышая класс точности и срок службы. Однако особенности конструкции не позволяют в полной мере воплотить все эти полезные необходимые условия в устройстве. Поэтому на смену индукционным приборам приходят более совершенные, электронные.

Нужно ли менять счетчики на новые

Электросчетчик необходимо менять в случае окончания срока эксплуатации

Если у вас установлен старый индукционный счетчик, не спешите его поменять на новый. Вполне возможно, что он прослужит еще долгое время, до окончания срока службы, указанного в паспорте, а это почти 20 лет. Однако в некоторых случаях могут заставить произвести замену и вы обязаны будете приобрести новый счетчик.

Электросчетчики подлежат замене в таких случаях:

• Проводятся работы по плановому обновлению электрической сети с заменой всех счетчиков.
• Счетчик неисправен.
• Закончился срок эксплуатации прибора согласно данным техпаспорта.

В частный дом разрешено устанавливать электросчетчики с классом точности не более 2

По закону пользователь при замене необязательно должен устанавливать электронный счетчик. Если ему удобно, он может поставить любой индукционный счетчик электроэнергии, главное, чтобы точность измерений соответствовала требованиям закона: класс точности должен быть 2. 0 и выше.

Оплату расходов по приобретению счетчика и его установке несет владелец, если только не производится плановая замена. В отдельных случаях права собственности на прибор требуют уточнения:

• Когда счетчик установлен в квартире, домовладельцы обязаны следить за техническим состоянием прибора, снимать показания и производить замену при необходимости. Все расходы при этом несут жильцы квартиры.
• Когда электросчетчик старого образца установлен в общем коридоре, и его используют несколько квартир, прибор является общей собственностью всех владельцев. Расходы по его замене будут нести все стороны. Если это предусмотрено договором с обслуживающей компанией, сама компания меняет счетчик за счет собранных средств.

• Когда счетчик является собственностью энергетической компании, имеющей лицензию на производство подобных работ, замена производится за ее счет.

Если нет веских причин менять счетчик электроэнергии, требования проверяющих органов по замене не законны. При этом прибор учета должен быть исправен, не просрочен.

Тарифная система учета

Пример показаний индукционного счетчика

Самым существенным недостатком является невозможность использования нескольких тарифов для оплаты электроэнергии. Поэтому необходимость менять старый электросчетчик на новый зависит от того, как меняется расход энергии в течение суток. Если ночью значительный расход, есть смысл для перехода на более современный электронный прибор учета. Правда при этом следует учесть затраты на покупку и установку нового электронного счетчика.

Снятие показаний

Электромеханические счетчики снабжены цифровым барабаном, на котором отображается расход электроэнергии в киловаттах. Эти данные можно сдать в расчетную службу или самостоятельно производить расчеты.

В зависимости от модели на барабанном табло появляется 5 или 7 цифр, причем последняя отделена от остальных запятой и выделена цветом. При учете не надо считать десятые и сотые доли киловатт — только целые числа. Полученный расход киловатт за месяц умножают на стоимость 1 киловатта и получают сумму, которую надо заплатить за электричество.

Электросчетчик индукционный и электронный. Различия и особенности

 Электрический счетчик – электроизмерительный прибор, предназначенный для учета расхода электрической энергии переменного или постоянного тока, которая измеряется в кВт/ч или А/ч. Электросчетчики применяются там, где осуществляется легальное потребление электроэнергии и есть возможность экономить деньги, отслеживая ее потребление за определенный промежуток времени. Электросчетчики выпускаются однофазные или трехфазные. Включаются в сеть через измерительные трансформаторы тока (непрямого включения) и без них (прямого включения).

Для включения в сеть напряжением до 380 В применяются счетчики на ток от 5 до 20 А. В настоящее время в основном используются два типа электросчетчиков – индукционные и электронные.

При этом первых не так уж и мало, поскольку они устанавливались до середины 90-х годов. Возникает вопрос, какой счетчик лучше – индукционный или электронный? Чтобы ответить на него, надо понимать, какие задачи на него будут возложены кроме простого списывания показаний. Нужны ли будут различные функции, заложенные в большинстве электронных счетчиков.

Особенности индукционного счетчика электроэнергии

 Принцип работы индукционного электросчетчика заключается во взаимодействии магнитных сил катушек индуктивности тока и напряжения с магнитными силами алюминиевого диска, в результате взаимодействия число оборотов диска прямо пропорционально отражает расход электроэнергии счетным механизмом. Индукционные счетчики являются устаревшими, не поддерживают многотарифный учет и возможность дистанционной передачи показаний.

На настоящий момент таких счетчиков практически не осталось в обиходе. Они не могут быть установлены для учета энергии, так как не соответствуют требуемой точности измерений.

Особенности электронного счетчика электроэнергии

 В отличие от индукционных счетчиков, электронные счетчики построены на основе микросхем, не содержат вращающихся частей и производят преобразование сигналов, поступающих с измерительных элементов, в пропорциональные величины мощности и энергии. Электронные электросчетчики отличаются более высокой точностью и надежностью по сравнению с индукционными электросчетчиками, имеют больший межповерочный интервал.  Электросчетчик электронный может иметь встроенный цифровой интерфейс, встроенный тарификатор. Опционально обеспечивает учет активной и реактивной электроэнергии в одно или многотарифном режимах суммарно по всем фазам или может осуществлять учёт активной энергии по каждой фазе отдельно. На дисплее порой индицируются – значения активной и реактивной электрической энергии, измерение мгновенных значений активной, реактивной и полной мощности по каждой фазе и по сумме фаз, измерение по каждой фазе – тока, напряжения, частоты, cos ф, углов между фазными напряжениями.

Такой электросчетчик поддерживает передачу данных измерений по силовой сети, по интерфейсам – CAN, RS-485. Может передаваться вся доступная информация. Имеется возможность программировать счётчик в режим суммирования фаз “по модулю” для предотвращения хищения электроэнергии при нарушении фазировки подключения, имеется возможность корректировать внутренние часы электросчетчика. Вот пример самого простого электронного счетчика.

Смотрите также статью «Установка и подключение электросчетчика».

• Назад
• Вперёд

Как читать показания счетчика электроэнергии – Блог JoeHx

Мне было любопытно, каково мое мгновенное потребление электроэнергии. К сожалению, большинство ресурсов, которые я нашел в Интернете, такие как WikiHow и различные сообщения в блогах, только рассказывали мне, как достичь текущего использования аналогового электросчетчика.

Думайте о текущем использовании как о одометре вашего автомобиля. Если вы хотите узнать, сколько времени вы проехали за день, вы берете показания одометра в конце дня и вычитаете его из показаний в начале дня. Но одометр не очень хорошо показывает, с какой скоростью вы едете — для этого вам нужен спидометр. Так есть ли аналог спидометра на электросчетчике?

К сожалению, нет, по крайней мере, не на моем аналоговом электросчетчике. Однако есть небольшой диск, который вращается перпендикулярно остальным циферблатам. Этот диск совершает один полный оборот за каждый ватт-час, который вы используете. Это означает, что он вращается 1000 раз на каждый киловатт-час, который вы используете.

Сбивающая с толку единица Киловатт-час

Чтобы понять, почему киловатт-час сбивает с толку, давайте рассмотрим один из способов его расчета. Если вы используете устройство, которое использует один киловатт в течение одного часа, вы используете один киловатт-час. Если другое устройство использует 10 киловатт в течение двух часов, оно использует 20 киловатт-часов. То есть вы умножаете количество киловатт, используемых устройством, на количество часов его работы.

Киловатт равен 1000 джоулей в секунду. Умножая киловатт на время (в данном случае часы), вы убираете время в самой единице (в данном случае секунды). Интуитивно (по крайней мере, для меня) было бы разумнее просто использовать джоули (или килоджоули, мегаджоули и т. д.). Вместо этого мы используем единицу, равную 3 600 000 джоулей или 3,6 мегаджоулей. То есть киловатт-часы и джоули измеряют одно и то же (энергию).

Для этого есть исторические и практические причины (джоуль сам по себе является единицей измерения времени, то есть секунд в квадрате). На самом деле существует даже единица ватт-секунда, равная ровно одному джоулю.

Назад к вычислению мгновенного использования

Простой прием для определения мгновенного использования состоит в измерении скорости вращения маленького диска. Самый простой способ сделать это — засечь время. Это не совсем мгновенно, но довольно близко.

На маленьком диске должна быть маркировка. Эти отметки представляют собой маленькие галочки, мало чем отличающиеся от линейки или рулетки. У моего есть большая черная метка в нулевой точке и цифры для каждого десятого места.

Чтобы засечь время, вам нужен секундомер. Это могут быть настоящие часы или приложение для мобильного телефона. Запустите таймер, когда вы увидите, что нулевая точка пересекает небольшой указатель над ним. Остановите таймер, когда он снова пересечет указатель.

У меня получилось 13,3 секунды. Это означает, что в настоящее время я использую один ватт-час каждые 13,3 секунды. Итак, как мне преобразовать это во что-то полезное?

Во-первых, использование одного ватт-часа каждые 13,3 секунды означает, что вы используете чуть больше 0,075 ватт-часа каждую секунду (просто разделите 1 на 13,3). Если вы хотите узнать, сколько ватт-часов вы используете в минуту, разделите 60 на 13,3 (что получается чуть больше 4,5 ватт-часов). Если вы хотите узнать, сколько ватт-часов вы используете в месяц, разделите количество секунд в месяце на 13,3.

За исключением того, что длина месяца немного неоднозначна — это может быть 28, 29, 30 или 31 день. Для целей этого упражнения предположим, что в месяце 30 дней. Это означает, что в месяце 30 дней × 24 часа × 60 минут × 60 секунд = 2 592 000 секунд. Следовательно, при таком тарифе я буду использовать 194 887,2 ватт-часа в месяц.

Сколько это киловатт-часов? Просто разделите на 1000. Поэтому я потребляю энергию из расчета 194,9 киловатт-часа в месяц.

В качестве альтернативы вы можете просто разделить на 2,592 для начала.

Наконец, я сделал еще пару измерений просто для удовольствия. Когда моя жена готовила обед, диск электросчетчика вращался за 6 секунд. Затем я включил кондиционер, и диск прокрутился за 2 секунды, что было очень быстро.

Расчет текущего потребления киловатт

Чтобы вычислить текущее потребление киловатт, просто разделите 3,6 на количество секунд, которое потребовалось для вращения диска электросчетчика. По сути, вы делите количество секунд в часе (3600) на количество секунд, затраченных на вращение диска, а затем делите это число на 1000.

Диск электросчетчика крутится, хотя все в доме выключено

Настройте погоду

Укажите свое местоположение:

Введите город и штат или почтовый индекс

Q. Когда я уезжал в отпуск месяц назад, я заметил любопытное зрелище. Как только я загружал последний багаж в багажник нашей машины, я увидел, что диск в нашем электросчетчике на стене дома вращается. Я подумал, что это странно, потому что, только что собрав вещи, мы отключили все в доме. Весь свет был выключен, кондиционер был включен так сильно, что не включался, и мы даже несколько раз проверили утюг, чтобы убедиться, что он отключен от сети. Счетчик вращался не очень быстро, но определенно двигался. Мой вопрос таков: может ли быть утечка электричества в землю или через какую-то цепь, о которой мы не знаем? И если да, то как остановить эту утечку? Это опасно? CW Нэшвилл.

A. Мог ли холодильник или морозильник работать, пока вы проверяли счетчик? Если нет, то электричество действительно может «утекать» из вашего дома — но не так, как вы думаете. Вероятно, в вашем доме есть приборы, которые потребляют энергию, даже когда они выключены. Это энергопотребление называется «мощностью в режиме ожидания» или «утечкой электроэнергии», и в некоторых домах оно может составить значительную сумму в течение года. Вероятно, это то, что заставляло вращаться диск вашего электросчетчика даже после того, как вы выключили все в своем доме на время отпуска.

Резервное питание постоянно потребляет электрическую систему. Он используется для управления часами, настройками дисплея, временем записи и функциями дистанционного управления в устройствах. Телевизоры, видеомагнитофоны, кабельные приставки, некоторые компьютеры и другие мелкие бытовые приборы потребляют небольшое количество электроэнергии, чтобы быть готовыми к почти мгновенному пробуждению, когда вы нажимаете кнопку «вкл». И не забудьте все эти маленькие 9- и 12-вольтовые трансформаторы, которые питают беспроводные телефоны и автоответчики, поддерживая их «в боевой готовности».

Сколько энергии требуется этим предметам, чтобы всегда быть наготове? Немного. Может быть, целых 5 Вт для телевизора с размером экрана от 19 до 27 дюймов (размер, который можно найти в большинстве домов). Видеомагнитофоны обычно потребляют 6 Вт или около того, как и трансформаторы. В общей схеме вещей это не похоже на много электричества. Но по мере того, как мы накапливаем все больше и больше этих приборов в наших домах, потери от резервной мощности могут начать накапливаться. Один телевизор может потреблять всего 5 Вт в режиме ожидания, но сколько сегодня домов имеют только один телевизор? На самом деле считается, что во всем мире резервная мощность потребляет до 1% всей вырабатываемой электроэнергии. В некоторых американских домах это может составлять до 5% от общего счета за электроэнергию. По иронии судьбы, некоторые бытовые приборы в выключенном состоянии потребляют больше энергии, чем во включенном. Возьмем, к примеру, обычный видеомагнитофон. On — запись или воспроизведение кассеты — потребляет около 17 Вт мощности; выкл., около 6 Вт. Если использовать в среднем 6 часов в неделю (6 часов x 17 Вт), он съедает 102 Вт электроэнергии. Это оставляет 162 часа в неделю, когда он выключен, но все равно сжигает 6 Вт каждый час. 162 часа умножить на 6 ватт это 9Всего 72 Вт. Какое-то энергетическое высокомерие, не так ли? При средней стоимости электроэнергии по стране в 8,4 цента за киловатт-час это составляет чуть более 8 центов в неделю, чтобы ваш видеомагнитофон был прогрет и готов к работе, когда вы будете готовы его использовать. Опять же, не так много денег за прибор, но умножьте это на множество приборов в вашем доме, и вы начнете чувствовать проблему.

Существует всемирное движение, частично возглавляемое нашей собственной программой Energy Star Агентства по охране окружающей среды, направленной на снижение этих резервных потерь. Производители бытовой техники начинают обращать внимание на эту расточительную практику и начинают разрабатывать, производить и поставлять товары, которые являются более энергоэффективными. Сейчас на рынке есть блоки питания (используемые для питания телевизоров и видеомагнитофонов), которые потребляют всего 0,25 Вт в выключенном состоянии. В будущем мы увидим гораздо больше подобных разработок. Новые приборы, отвечающие определенным стандартам по низкому энергопотреблению, получают маркировку Energy Star.

Было бы в лучшем случае неудобно сводить к нулю потери электроэнергии в режиме ожидания в доме. Кому захочется отключать телевизор каждый раз, когда его выключают на ночь? И кто захочет сбрасывать часы видеомагнитофона каждый раз, когда устройство используется для записи? Но, если вы заинтересованы в том, чтобы ваш диск электросчетчика стоял на месте в следующий раз, когда вы покидаете свой дом на длительный период, способ сделать это — отключить все те приборы, которые готовы служить вам. Конечно, это будет означать сброс всех настроек, когда вы вернетесь домой, но если вы берете длительный отпуск, это может быть хорошим способом сэкономить несколько дополнительных долларов, пока вы в отъезде. В качестве дополнительного преимущества он также полностью защитит приборы от скачков напряжения, вызванных ударами молнии поблизости.
