Что такое дизъюнктор и его основные функции
Дизъюнктор — это простейший логический элемент, реализующий операцию логического сложения (дизъюнкции) двух или более входных сигналов. Его основная функция заключается в выдаче сигнала логической единицы на выходе, если хотя бы на одном из входов присутствует сигнал логической единицы.
Как работает дизъюнктор?
- Имеет два или более входа и один выход
- Выполняет функцию дизъюнкции: Y = X1 + X2 + … + Xn
- Выходной сигнал Y = 1, если хотя бы один из входных сигналов Xi = 1
- Выходной сигнал Y = 0 только если все входные сигналы равны 0
Дизъюнктор часто обозначается знаком «1» в круге или символом «≥1». Его использование позволяет реализовать логическую функцию «ИЛИ» в электронных схемах.
Применение дизъюнкторов в логических схемах
Дизъюнкторы широко применяются при построении различных логических и цифровых устройств. Основные области их использования:
- Комбинационные логические схемы
- Триггеры и регистры
- Сумматоры и шифраторы
- Мультиплексоры и демультиплексоры
- Схемы сравнения и контроля четности
Какие задачи решают дизъюнкторы в этих схемах? Они позволяют объединять сигналы от нескольких источников, формировать управляющие и разрешающие сигналы, реализовывать логические функции в нормальных формах.
Виды дизъюнкторов и их особенности
Существует несколько разновидностей дизъюнкторов, различающихся по принципу работы и конструкции:
Диодные дизъюнкторы
Простейшая реализация на диодах. Как они устроены?
- Диоды подключены анодами к входам схемы
- Катоды объединены и подключены через резистор нагрузки к выходу
- При подаче «1» на любой вход открывается соответствующий диод
- На выходе формируется высокий уровень сигнала
Транзисторные дизъюнкторы
Более совершенная схема на биполярных транзисторах. В чем их преимущества?
- Более высокое быстродействие
- Лучшая помехоустойчивость
- Возможность работы с низковольтными сигналами
- Меньшее энергопотребление
Интегральные дизъюнкторы
Выполнены в виде готовых микросхем. Какие у них особенности?
- Содержат несколько дизъюнкторов в одном корпусе
- Имеют стандартизированные входы и выходы
- Обладают высокой надежностью
- Просты в применении
Сравнение дизъюнктора с другими логическими элементами
Чем отличается дизъюнктор от других базовых логических элементов?
Дизъюнктор vs Конъюнктор
- Дизъюнктор реализует функцию ИЛИ, конъюнктор — функцию И
- У дизъюнктора выход активен при единице на любом входе
- У конъюнктора выход активен только при единицах на всех входах
Дизъюнктор vs Инвертор
- Дизъюнктор имеет несколько входов, инвертор — один вход
- Дизъюнктор не инвертирует входной сигнал
- Инвертор всегда меняет входной сигнал на противоположный
При этом дизъюнктор, конъюнктор и инвертор являются базовыми элементами, на основе которых строятся более сложные логические схемы.
Особенности применения дизъюнкторов в цифровых устройствах
При использовании дизъюнкторов в реальных цифровых схемах необходимо учитывать ряд важных моментов:
- Быстродействие — от него зависит максимальная рабочая частота схемы
- Помехоустойчивость — способность правильно работать при наличии шумов
- Нагрузочная способность — максимальное число элементов, которые можно подключить к выходу
- Потребляемая мощность — влияет на энергоэффективность устройства
- Логические уровни — должны быть согласованы с другими элементами схемы
Как выбрать оптимальный тип дизъюнктора для конкретного применения? Необходимо тщательно проанализировать требования к разрабатываемому устройству и характеристики доступных микросхем.
Проектирование схем на основе дизъюнкторов
При разработке логических схем с использованием дизъюнкторов применяются следующие основные этапы:
- Составление таблицы истинности требуемой функции
- Запись функции в виде совершенной дизъюнктивной нормальной формы (СДНФ)
- Минимизация функции с помощью карт Карно или других методов
- Получение минимальной дизъюнктивной нормальной формы (МДНФ)
- Построение логической схемы на основе МДНФ
Какие преимущества дает использование МДНФ? Она позволяет реализовать требуемую функцию с минимальным количеством логических элементов, что снижает сложность, стоимость и энергопотребление схемы.
Перспективы развития и новые типы дизъюнкторов
Развитие технологий приводит к появлению новых типов дизъюнкторов и расширению областей их применения. Какие тенденции наблюдаются в этой сфере?
- Создание сверхбыстродействующих дизъюнкторов на основе нанотехнологий
- Разработка энергоэффективных дизъюнкторов для мобильных устройств
- Интеграция дизъюнкторов в программируемые логические интегральные схемы (ПЛИС)
- Применение дизъюнкторов в квантовых вычислительных системах
- Создание оптических дизъюнкторов для фотонных компьютеров
Эти инновации открывают новые возможности для создания более совершенных цифровых устройств и систем обработки информации.
Дизъюнктор
Дизъюнктор – это простейший логический элемент, выполняющий функцию дизъюнкции двух или более входных сигналов: .
Функция , если хотя бы один из входных сигналов = 1.

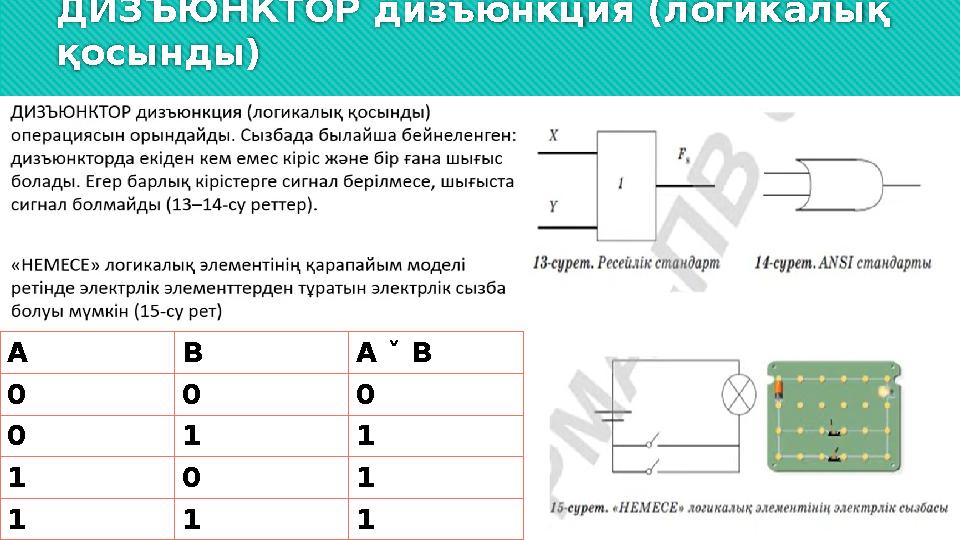

Условное графическое обозначение элемента
X1 1y
X2
Временные диаграммы сигналов на входах и выходах элемента:
Простейшая реализация элемента ИЛИ – диодная схема:
X1
X2 y
RH
З
Схема имеет два или более входов и один выход. Сигнал на выходе возникает при появлении сигнала хотябы на одном из входов. Если на вход подаетсясигнал положительной полярности Е = 1, соответствующий диод открываеться и через резистор нагрузки проходит ток, падение напряжения от которого снимаеться в виде сигнала бла ≈ Е.

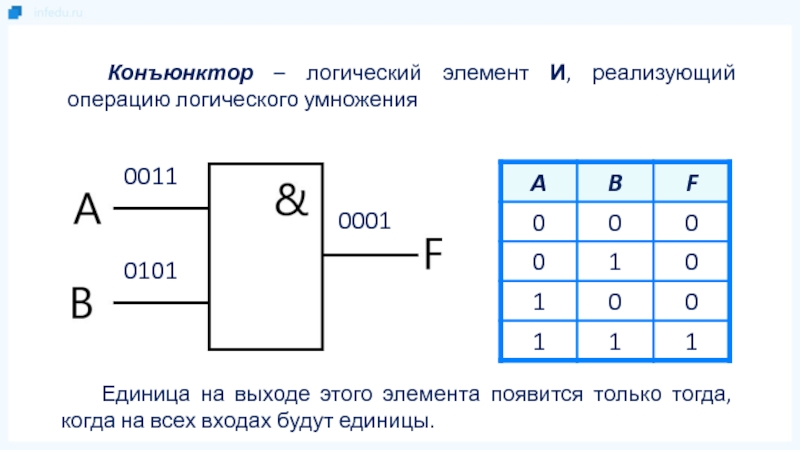

Конъюнктор
Конъюнктор – это простейший логический элемент, выполняющий функцию конъюнкции двух или более входных сигналов:
Выходной
сигнал
,
когда на все входы одновременно
воздействуют сигралы «1».
Условное графическое обозначение эл-та:
X1
X2 &y
Временные диаграммы сигналов на входах и выходах элемента:
Простейшая реализация элемента И в виде диодной схемы:
Напряжения на выходе Uвых= 1 появиться только тогда, когда все диоды будут заперты, т.е. на всех входах будет потенциал«1». Иначе один из диодов открывается и на нагрузке будет потенциал открытого диода Uвых≈ 0.
Инвертор
Инвертор – простейший логический элемент, выполняющий функцию инверсии входного сигнала .
Условное графическое обозначение элемента: x 1 y
Временные диаграммы входа и выхода сигналов:
Пример реализации эл-та НЕ с помощью транзисторного ключа:
Если
сигнал на входе
(Uвх≈
0,5В), то этого напряжения достаточно для
полного открытия транзистора, при этом
U вых≈
0 (Y
= 0).
Если , то входное напряжение ключа = 0, транзистор закрыт и Uвых ≈ Е.
Синтез комбинационных схем
Переключательная функция проектируемой схемы представляется в СДНФ. Затем находится МДНФ функции.
МДНФ функции представляют в виде суперпозиции логических элементов. Если число входов логич. элементов не достаточно для реализации функции по этой форме, то производят группировку переменных в соответствии с числом входов ЛЭ.
Состаавляеться комбинационная схема. При этом учитываеться нагрузочная способность элементов.
Минимизация переключательных функций.
Минимизация функции может выполняться аналитическим методом посредством использования законов и тождеств алгебры-логики; или графическим методом при помощи диаграмм Вейча или карт Карно.
Два
минтерма (конституента) называют соседними,
если в них все термы (буквы), за исключением
одной, совпадают. Например:
.
Тогда
Это называют операцией склеивания или правилом минимизации: дизъюнкцию двух соседних минтермов можно заменить одним контермом, не зависящим от одной переменной.
Если есть 4 минтерма
В общем случае: одним контермом n переменных независящим от m переменных (m <= n), можно заменить дизъюнкцию 2m минтермов, если каждый из них имеет по m соседних минтермов среди остальных 2m-1 минтермов.
Т.к. , то склеить можно только 2m минтермов: 2, 4, 8 и т.д. Один и тот же минтерм может использоваться для склеивания несколько раз в случае если он соседний несоседним между собой минтермам.
Н-р
Для получения МНФ в базисах И-НЕ и ИЛИ-НЕ к СДНФ (СКНФ) применяют законы дуальности (теоремы де Моргана). ;
Дизъюнктор — Студопедия
Дизъюнкция – соответствует союзу «ИЛИ», обозначается знаком Ú, иначе называется логическим сложением. Дизъюнкция двух логических переменных истинна тогда, когда истинна хотя бы одна переменная.
| F(0,1,1,1) |
| B(0,1,0,1) |
| A(0,0,1,1) |
Таблица истинности
функции логического сложения:
| A | B | F=AÚB |

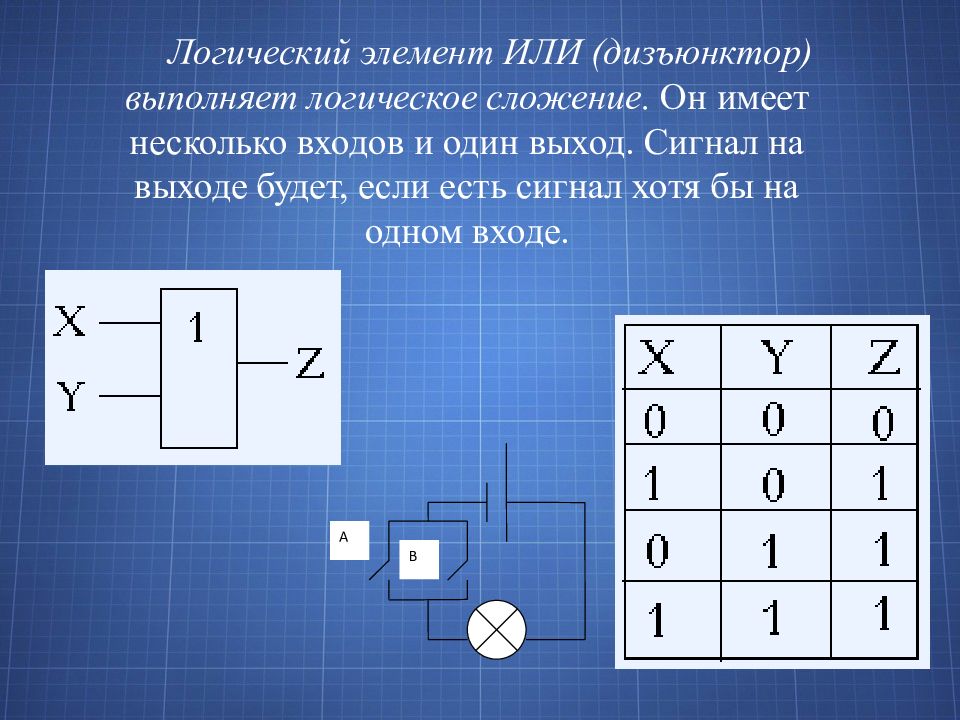

Дизъюнктор (логический элемент «ИЛИ») – реализует операцию дизъюнкции.

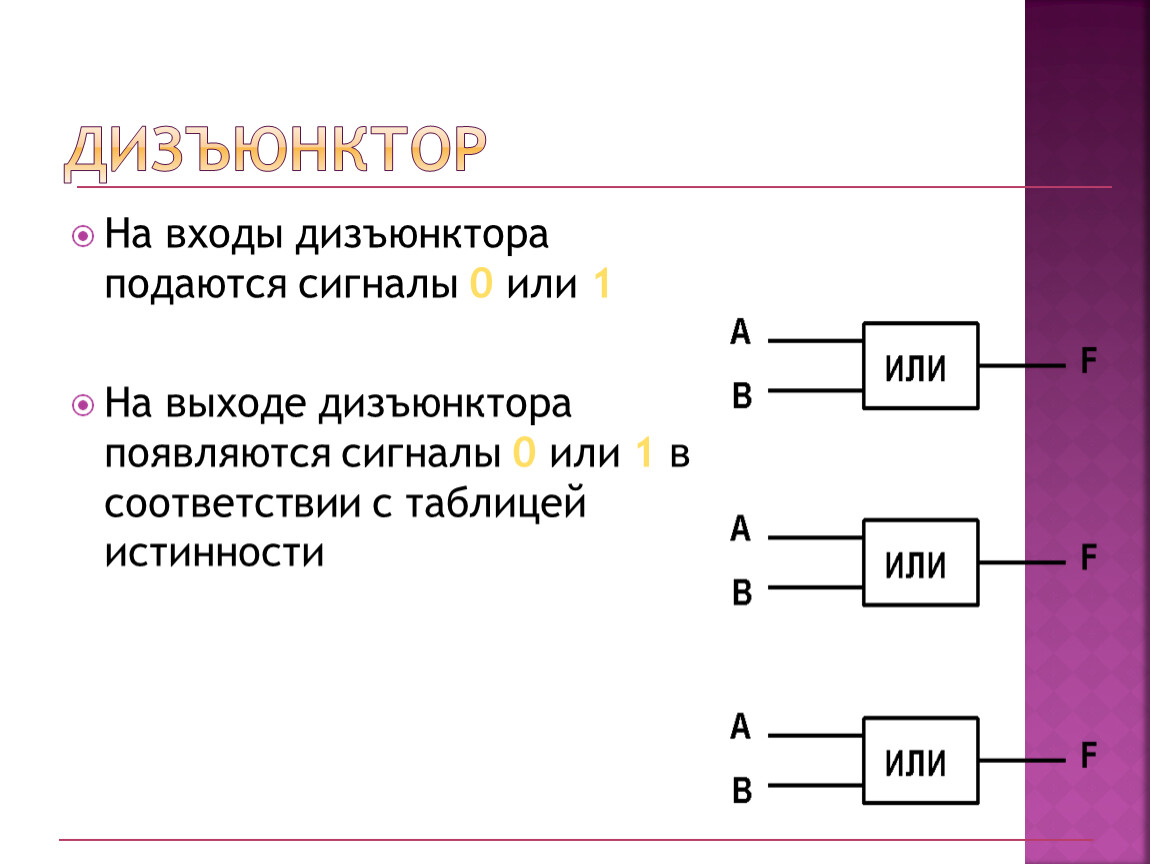

На входы А и В логического элемента «ИЛИ» подаются два сигнала (00, 01, 10 или 11). На выходе получается сигнал 0 или 1 в соответствии с таблицей истинности операции логического сложения.
Инвертор – логический элемент «НЕ»
Присоединение частицы «НЕ» к высказыванию называется операцией логического отрицания или инверсией.
Логическое отрицание (инверсия) делает истинное выражение ложным и, наоборот, ложное – истинным.
Операцию логического отрицания (инверсию) над логическим высказыванием A в алгебре логики принято обозначать ØA.
| F(1,0) |
| A(0,1) |
Таблица истинности
функции логического отрицания:
| A | F=ØA |
Инвертор – реализует операцию отрицания, или инверсию.
На вход А логического элемента подается сигнал 0 или 1. На выходе получается сигнал 0 или 1 в соответствии с таблицей истинности инверсии.
Другие логические элементы построены из этих трех простейших и выполняют более сложные логические преобразования информации. Сигнал, выработанный одним логическим элементом, можно подавать на вход другого элемента, это дает возможность образовывать цепочки из отдельных логических элементов.
