Длительность импульсов. Сверхкороткие световые импульсы: от пикосекунд до аттосекунд

Как получают сверхкороткие световые импульсы длительностью от пикосекунд до аттосекунд. Какие методы используются для их генерации и измерения. Где применяются фемтосекундные и аттосекундные импульсы.

Эволюция технологий генерации сверхкоротких световых импульсов

Развитие лазерных технологий позволило создавать все более короткие световые импульсы:

• 1962 год — получены первые наносекундные импульсы (1 нс = 10^-9 с)
• 1965 год — созданы пикосекундные лазеры (1 пс = 10^-12 с)
• 1980-е годы — достигнут фемтосекундный диапазон (1 фс = 10^-15 с)
• 2000-е годы — получены аттосекундные импульсы (1 ас = 10^-18 с)

Какие же методы позволяют генерировать столь короткие импульсы света. Рассмотрим основные технологии их получения.

Методы генерации наносекундных и пикосекундных импульсов

Для получения импульсов длительностью в наносекунды и десятки пикосекунд используются следующие методы:

Модуляция добротности резонатора

Принцип работы заключается в следующем:

1. В активной среде лазера накапливается энергия за счет накачки
2. Специальный затвор блокирует генерацию излучения
3. При открытии затвора вся накопленная энергия высвобождается в виде короткого мощного импульса

В качестве затворов используются:

• Механические затворы (вращающиеся призмы)
• Электрооптические затворы на основе эффекта Поккельса
• Акустооптические затворы
• Пассивные затворы на основе просветляющихся фильтров

Длительность импульсов при модуляции добротности может достигать 100 пс.

Синхронизация мод

Метод основан на синхронизации большого числа продольных мод лазерного резонатора. Это приводит к формированию последовательности сверхкоротких импульсов. Применяются следующие способы синхронизации мод:

• Активная синхронизация с помощью электрооптического модулятора
• Пассивная синхронизация с использованием насыщающихся поглотителей
• Самосинхронизация за счет нелинейных эффектов в активной среде

Синхронизация мод позволяет получать импульсы длительностью до единиц пикосекунд.

Технологии генерации фемтосекундных импульсов

Для получения импульсов фемтосекундной длительности используются следующие подходы:

Лазеры на красителях с синхронизацией мод

Преимущества лазеров на красителях:

• Широкая полоса усиления (до 100 ТГц)
• Возможность перестройки длины волны
• Применение просветляющихся поглотителей

Это позволило получить импульсы длительностью до 0,5 пс.

Компрессия импульсов

Для дальнейшего сокращения длительности применяется компрессия импульсов:

• Использование призменных или решеточных компрессоров
• Компенсация дисперсии групповых скоростей
• Формирование оптических солитонов

С помощью компрессии удалось получить импульсы около 50 фс.

Твердотельные фемтосекундные лазеры

Наиболее распространены лазеры на титан-сапфире:

• Широкая полоса усиления
• Использование эффекта Керра для самосинхронизации мод
• Возможность получения импульсов длительностью 5-6 фс

Рекордная длительность импульса составляет 3,8 фс, что соответствует всего 2-3 периодам световых колебаний.

Методы измерения длительности сверхкоротких импульсов

Для определения длительности сверхкоротких импульсов применяются специальные методы измерения:

Автокорреляционные измерения

Принцип работы автокоррелятора:

1. Импульс расщепляется на два идентичных
2. Один импульс задерживается относительно другого
3. Импульсы сводятся в нелинейном кристалле
4. Измеряется сигнал второй гармоники в зависимости от задержки

Автокорреляционные измерения позволяют оценить длительность импульсов до 10 фс.

Стрик-камеры

Принцип работы стрик-камеры:

1. Импульс преобразуется в электронный пучок
2. Электронный пучок разворачивается во времени отклоняющими пластинами
3. Развертка регистрируется на экране

Современные стрик-камеры позволяют измерять импульсы длительностью до 200 фс.

Применение фемтосекундных импульсов

Сверхкороткие световые импульсы нашли широкое применение в различных областях науки и техники:

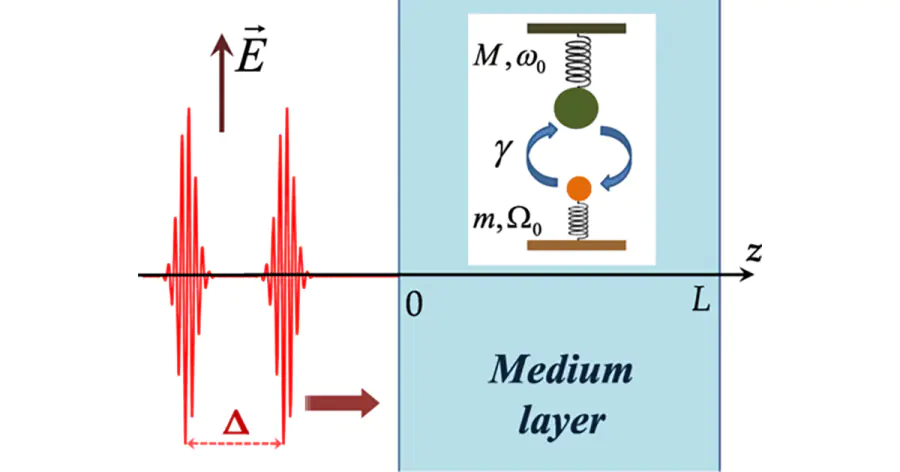

Исследование быстропротекающих процессов

• Изучение динамики химических реакций
• Исследование релаксационных процессов в твердых телах
• Наблюдение колебаний молекул

Создание сверхсильных световых полей

• Генерация аттосекундных импульсов
• Исследование нелинейных оптических эффектов
• Лазерное ускорение частиц

Прецизионные измерения

• Оптические стандарты частоты
• Высокоточные измерения расстояний
• Синхронизация удаленных устройств

Информационные технологии

• Сверхбыстрая оптическая обработка информации
• Оптическая память высокой плотности
• Широкополосные системы связи

Фемтосекундные технологии продолжают активно развиваться, открывая новые возможности для фундаментальных и прикладных исследований.

Перспективы развития аттосекундной оптики

В настоящее время ведутся активные исследования по созданию и применению аттосекундных импульсов:

Методы генерации аттосекундных импульсов

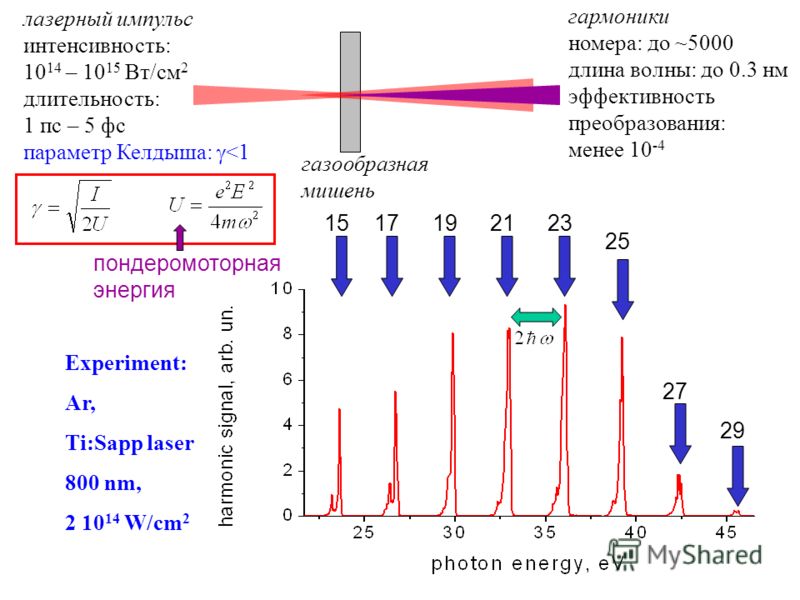

• Генерация высоких гармоник при взаимодействии интенсивного лазерного излучения с газами
• Использование плазменных колебаний для генерации ультракоротких импульсов
• Разработка рентгеновских лазеров на свободных электронах

Проблемы измерения аттосекундных импульсов

Для измерения столь коротких импульсов предлагаются следующие подходы:

• Использование процессов ионизации атомов и молекул
• Применение эффекта туннельной ионизации
• Разработка аттосекундных стрик-камер

Перспективные области применения

• Изучение сверхбыстрых процессов в атомах и молекулах
• Исследование динамики электронов в веществе
• Разработка методов управления квантовыми системами

Развитие аттосекундных технологий открывает принципиально новые возможности для изучения и контроля процессов в микромире на сверхмалых временных масштабах.
