Для чего нужен проходной выключатель. Проходной выключатель: особенности, принцип работы и применение

Что такое проходной выключатель. Как работает проходной выключатель. Где применяются проходные выключатели. Какие бывают виды проходных выключателей. Как подключить проходной выключатель.

Содержание

Что такое проходной выключатель и для чего он нужен

Проходной выключатель — это специальное электротехническое устройство, которое позволяет управлять освещением из нескольких мест. Его главное отличие от обычного выключателя заключается в возможности включать и выключать свет с разных точек.

Основные функции проходного выключателя:

  • Управление одним или несколькими источниками света из двух и более мест
  • Обеспечение удобства и комфорта при использовании освещения
  • Экономия электроэнергии за счет выключения света из любой точки

Проходные выключатели особенно актуальны в следующих случаях:

  • Длинные коридоры
  • Лестничные пролеты
  • Большие комнаты с несколькими входами
  • Спальни (возможность управлять светом от входа и от кровати)

Принцип работы проходного выключателя

Принцип действия проходного выключателя основан на переключении контактов. В отличие от обычного выключателя, который просто замыкает или размыкает цепь, проходной выключатель перенаправляет электрический ток.


Основные особенности работы:

  • Имеет три контакта вместо двух
  • При переключении одновременно размыкает одну цепь и замыкает другую
  • Работает в паре с другим проходным выключателем
  • Свет включается, когда оба выключателя находятся в одинаковом положении

За счет такого принципа действия появляется возможность управлять освещением из разных точек, что значительно повышает удобство использования.

Виды проходных выключателей

Существует несколько основных разновидностей проходных выключателей:

По количеству клавиш:

  • Одноклавишные — управляют одной группой освещения
  • Двухклавишные — позволяют управлять двумя независимыми группами
  • Трехклавишные — для управления тремя группами освещения

По типу управления:

  • Механические (клавишные) — классический вариант
  • Сенсорные — срабатывают от прикосновения
  • С пультом дистанционного управления

По способу монтажа:

  • Встраиваемые — устанавливаются в подрозетник
  • Накладные — крепятся на поверхность стены

Выбор конкретного типа зависит от особенностей помещения и личных предпочтений.


Где применяются проходные выключатели

Проходные выключатели находят широкое применение в различных помещениях и ситуациях:

  • Длинные коридоры — возможность включать/выключать свет с обоих концов
  • Лестничные пролеты в частных домах — управление освещением с каждого этажа
  • Большие комнаты с несколькими входами — удобное включение света из любой точки
  • Спальни — выключатели у входа и возле кровати
  • Ванные комнаты — управление светом изнутри и снаружи
  • Гаражи — включение освещения от входа и ворот
  • Уличное освещение — управление с разных точек участка

Проходные выключатели особенно актуальны везде, где требуется повысить комфорт использования освещения и избежать лишних перемещений в темноте.

Как подключить проходной выключатель

Подключение проходного выключателя несколько сложнее обычного, но вполне выполнимо своими руками. Основные этапы:

  1. Обесточить электрическую сеть
  2. Установить подрозетники для выключателей
  3. Проложить трехжильный кабель между выключателями
  4. Подключить проводку к клеммам выключателей согласно схеме
  5. Смонтировать выключатели в подрозетники
  6. Проверить работоспособность схемы

Важно строго соблюдать схему подключения и правила электробезопасности. При отсутствии опыта лучше доверить монтаж специалисту.


Преимущества использования проходных выключателей

Применение проходных выключателей дает ряд существенных преимуществ:

  • Повышенное удобство управления освещением
  • Экономия электроэнергии за счет своевременного выключения света
  • Повышение безопасности передвижения в темное время суток
  • Возможность создания сложных схем освещения
  • Современный внешний вид и функциональность

Все это делает проходные выключатели отличным выбором для создания комфортной и эффективной системы освещения в доме или офисе.

Часто задаваемые вопросы о проходных выключателях

Чем отличается проходной выключатель от обычного?

Проходной выключатель позволяет управлять освещением из нескольких мест, в то время как обычный только с одной точки. Проходной имеет 3 контакта вместо 2 и работает по принципу переключения цепей.

Можно ли использовать проходной выключатель как обычный?

Да, проходной выключатель можно подключить как обычный. Однако в этом случае теряется его основное преимущество — возможность управления с нескольких мест.


Сколько проходных выключателей нужно для управления из трех точек?

Для управления освещением из трех точек потребуются два проходных выключателя и один перекрестный (промежуточный). Перекрестный устанавливается между проходными.

Насколько сложно самостоятельно подключить проходной выключатель?

Подключение проходного выключателя несколько сложнее обычного, но вполне выполнимо при наличии базовых навыков работы с электрикой. Важно тщательно соблюдать схему подключения и правила безопасности.

Использование проходных выключателей позволяет значительно повысить комфорт и функциональность системы освещения. При правильном подборе и установке они станут отличным дополнением любого современного интерьера.


Зачем нужен проходной выключатель | ЭЛСИС24

Проходной выключатель — специальное электроустановочное изделие, которое предназначено для включения и выключения света в различных комнатах из одной точки.

Принцип действия

Основой функционирования проходных моделей является коммутация реверсных электрических проводников.

Принцип работы следующий:

Когда изменяется положение клавиш, происходит размыкание одной цепи, и, в то же время, замыкание другой. Внимательно изучив схемы, вы сможете понять, как работает проходной выключатель света.

Из-за такого устройства контактов проходной выключатель было бы правильнее именовать переключателем. Однако, поскольку термин используется с давних времен, внесение официальных изменений может привести лишь к дополнительной путанице. Также его еще могут называть перекидным, перекрестным и дублирующим.

Область применения

Применение проходного переключателя позволяет потребителю управлять как единственным источником освещения, так и целой группой светильников из ряда разных мест. Это означает, что применение целесообразно на территориях со значительной площадью: на стадионе, в большом концертном зале, тоннеле, подземном переходе, подвальном помещении, либо в частных многоэтажных домах с лестницами и длинными коридорами. Обозначим на примере из жизни, для чего нужен этот вариант исполнения.

Потребителю, который поднимаясь на второй этаж дома, включает светильник на первом этаже, при использовании проходного переключателя не нужно возвращаться вниз для того, чтобы его выключить. Это позволяет жильцу дома произвести отключение света со второго этажа. О таком варианте управления светом мы рассказывали в статье — схемы освещения лестницы в доме.

Очень часто выключатель размещают именно в коридоре, либо в длинном пролете, отсюда он имеет такое название «проходной». Также дублирующие устройства могут применяться для управления уличным освещением на любых территориях.

Разновидности моделей

Далее рассмотрим, какие виды бывают среди перекрестных переключателей:

  • По типу проводки различают модели для внешней и скрытой проводки.
  • Контактные клеммы внутри корпуса, в зависимости от конструктивного исполнения, могут выполняться с винтовыми зажимами, а также могут быть зажимными пружинными.
  • В зависимости от количества клавиш различают переключатели с одной клавишей, с двумя клавишами, а также с тремя и более.

Конструкция

Из чего состоит одноклавишный проходной переключатель и устройство с несколькими клавишами? Приспособление с одной клавишей состоит из трех контактов; в его состав входит одна вводная клемма и две выходные.

Устройство дублирующего переключателя уже с двумя клавишами следующее: шесть контактов, то есть две входные клеммы и шесть выходных; с тремя – девять: три входные и шесть выходных клемм, и так далее.

Условное обозначение на схеме обычного выключателя представляет собой окружность, из которой выходит ответвление Г-образной или Т-образной формы. Г-образное ответвление означает, что выключать в открытом исполнении, Т-образное – в скрытом исполнении. Число ответвлений означает число клавиш.

Дублирующие переключатели изображаются с помощью тех же фигур, однако, для отличия их от стандартных устройств, ответвления Г-образной и Т-образной формы наносят с двух противоположных сторон окружности.

Возможно применение проходного выключателя в электрических схемах в качестве обычного. Как известно, по своей задумке эти переключатели должны использоваться в паре. Если же начать эксплуатировать его без пары, то он может служить как обычный выключатель, просто прерывая цепь и отключая свет. Однако, в таком случае, теряется целесообразность и сама суть применения именно данного типа исполнения, ведь главной особенностью проходных выключателей является сам их принцип работы, основанный на переключении.

Существует и такой способ управления источниками освещения, как беспроводное переключение света. Чтобы управлять светом используют специальный пульт. Пульт позволяет осуществлять выключение/включение при помощи радиосигнала, направляя его на реле управления, соединенное с осветительным устройством. Это мероприятие требует установки силового блока, на который и поступает команда управления. Блок размещают рядом с источником света, либо в местах, где к нему подходят провода.

Все действия описанные в данной статье, можно выполнить и самому, но, как мы уже говорили, будет лучше, если их произведут квалифицированные электрики, которые знают все правила проведения монтажных работ, а также технику безопасности

Что такое проходной выключатель и где они прменяются

Если по каким-либо причинам есть необходимость включать/выключать освещение из разных мест коридора или комнаты, то оптимальным решением будет выключатель проходной: что это такое, как он устроен, возможные схемы подключения и варианты применения – все это надо понимать, чтобы его использование было максимально эффективным, а подключение наименее затратным.

Что такое проходной выключатель и как он работает

Правильнее всего это устройство будет назвать переключатель – выключатель он для пользователей скорее по привычке, так как используется он для включения-выключения освещения. Если называть его правильно, то намного проще понять, в чем он отличается от стандартных выключателей – это название наиболее полно отражает суть его воздействия на работающую электрическую цепь.

Дополнительные названия – перекидной, дублирующий или перекрестный переключатель.

Как и у стандартного выключателя, у проходного есть только два положения, но принципиальная разница в том, что в обычном устройстве строго определено, к примеру, вверх – это включено, а вниз – выключено, а у проходного эти стороны постоянно меняются.

Понятнее всего принцип работы проходного выключателя становится при сравнении электрических схем – между ним и стандартным устройством, которое показано на рисунке:

Если обычный в разомкнутом состоянии просто разрывает цепь, то в случае с проходным все зависит от положения сразу двух переключателей:

Из схемы понятно, что у каждого из выключателей должно быть три клеммы – одна для фазы, которая идет от источника питания и две на «управляющие» провода. Когда у любого из двух переключателей меняется положение, то цепь либо замыкается, либо размыкается – в зависимости от того, в каком состоянии она находилась до этого.

Дополнительно можно сформулировать еще одно отличие между выключателем и переключателем – последний всегда можно подключить как простой выключатель, а сделать наоборот не получится.

Важно! При ремонте такой цепи надо учитывать, что один из проводов между выключателями всегда находится под напряжением.

Где применяется проходной выключатель

Большинство обывателей не в курсе, что кроме обычного есть еще и выключатель проходной – узнают что это такое они обычно либо заранее от электриков, если грамотный специалист делает проводку, либо когда со временем приходится начать активно интересоваться, как можно одну лампу включать из разных мест.

Необходимость использования проходного выключателя чаще всего возникает в больших помещениях, длинных прямых и изогнутых коридорах, а также на лестничных маршах и коридорах.

Преимуществом их использования является возможность включать и выключать лампы и прочие электроприборы не только из двух, а с неограниченного количества мест – все зависит от количества переключателей. Примером случая, когда надо применять такое решение может быть лестница на второй или третий этаж дома – обычно им требуется дополнительное освещение, особенно при расположении на несущей стене.

Понятно, что когда выключатель здесь один, то включив свет и поднявшись наверх, выключить его уже не получится. Как вариант, можно установить два источника освещения, но придется бегать по лестнице туда-сюда – включить свет внизу, подняться наверх, зажечь верхний, спуститься вниз, выключить нижний и опять подняться наверх.

Выходом из положения также могут стать датчики движения, но их тоже придется ставить на каждом этаже, а стоимость таких устройств выше выключателей. Также надо учитывать, что они не всегда корректно срабатывают – иногда чтобы свет загорелся, придется не просто пройти по лестнице, а еще и шагнуть влево или вправо. Еще такое решение не подойдет тем, кто привык вручную включать и выключать свет, когда это нужно ему, а не датчику.

Кроме коридоров, больших помещений и на улице, проходные выключатели можно установить в спальне, чтобы можно было при свете лечь в кровать и только потом его выключить.

Разновидности проходных переключателей и условные обозначения на схемах

В зависимости от того, как и где планируется использование таких переключателей, применятся их соответствующие разновидности:

Для монтажа в толще стены и на ее поверхности – во втором случае чаще всего такие выключатели используют для открытой проводки в деревянных домах.

Провода к клеммам выключателя могут крепиться болтовым соединением или зажимами на пружинах. Второй вариант считается более предпочтительным, так как при его использовании со временем не ослабляется соединение.

С одного места можно включать несколько ламп – для этого делают двойные, тройные и т.д. модели выключателей.

Если есть необходимость включать освещение из трех и более точек, то к двум проходным надо дополнительно приобретать перекрестные (реверсивные) переключатели – по количеству мест, из которых надо будет включать освещение.

По типу управления не отличаются от обычных – могут быть клавишные, сенсорные или с пультом ДУ.

Все виды проходных выключателей на схемах рисуются одинаковыми схематическое обозначение – по сути, таким же как и для стандартных, но развернутым в обе стороны.

Для того, чтобы сделать окончательный выбор, надо точно представлять себе где и как эти выключатели будут использоваться.

Подключение проходного выключателя

Так как для работы схемы с проходным переключателем используется больше проводов, то подключение в распаечной коробке будет выглядеть сложнее – в ней появятся дополнительные элементы. Изначально в коробку приходят фаза и ноль от источника питания. Нулевой провод через соединение дальше напрямую идет к лампе, а фазный уходит на первый выключатель. Дальше в переключателе он разделяется на две линии и обе они возвращаются в коробку, где через соединение идут ко второму выключателю, после которого опять один провод попадает в распаечную коробку и через последнее соединение уходит на лампу.

Можно было бы и сэкономить на проводе, пустив «управляющие» ветви напрямую от одного выключателя к другому, но грамотный электрик так делать никогда не будет по ряду причин:

Подключение через коробку является наиболее правильным с точки зрения составления электрических цепей.

В случае поломки другой электрик сможет без дополнительных поисков прозвонить, определить неисправность и отремонтировать проводку.

Такая схема упрощает установку третьего, четвертого и т.д. переключателя, в случае такой необходимости.

Как итог – качественно сделанное соединение будет выполнено только через распаечную коробку.

Схема при подключении трех и больше переключателей

Из приведенной выше схемы понятно, что проходные выключатели могут использоваться только в паре – третье аналогичное устройство подключить таким же образом не получится. Решается эта проблема применением так называемого перекрестного или реверсивного переключателя – внешне он выглядит как обычный, но в отличие от него и проходного имеет не две или три, а четыре клеммы.

Его назначение – при переключении менять местами подсоединенные провода. К примеру, если пронумеровать клеммы, то пусть входные будут 1 и 2, а выходные 3 и 4 соответственно. Ток по одному проводу может подаваться на клемму 1 и проходя через переключатель попадать на клемму 3, а по второму заходить на клемму 2 и выводиться через клемму 4. После переключения, ток все так же подается на клемму 1, но выводится уже через клемму 4, а если он будет идти на клемму 2, то выводиться будет через клемму 3. Таких устройств в схеме можно использовать неограниченное количество. Принцип их работы на рисунке:

Для наглядности схема дана во включенном состоянии, но из нее понятно, что если изменить положение любого их проходных или реверсивных выключателей, то цепь разомкнется. Если, к примеру, это будет первый реверсивный, то ток пойдет по цепи следующим образом:

Лампа гореть не будет, так как на втором проходном выключателе цепь окажется разомкнута. Опять же ясно, что теперь снова достаточно изменить положение любого из выключателей, чтобы цепь замкнулась и лампа засветилась.

Общие недостатки, которыми обладает такой способ подключения: большой расход проводов и сложность монтажа. Особенно легко неопытному мастеру запутаться в подключениях проводов в распаечной коробке, ведь их количество которых растет пропорционально числу используемых переключателей.

Каждый следующий выключатель добавляет в коробку четыре провода и две скрутки между ними.

На самом деле не все так страшно – даже три или четыре переключателя применяются достаточно редко, не говоря уже о большем количестве.

Наглядно работа проходного и реверсивного переключателей на видео:

Заключение

Из приведенных схем понятно как работает проходной выключатель и какие есть варианты его подключения – при наличии минимальных навыков работы с электрооборудованием справиться с его установкой сможет и домашний мастер. Если опыта работ с проводкой нет, то подключать такие выключатели лучше доверить профессионалам – все же это не самая простая схема, даже несмотря на ее кажущуюся простоту.

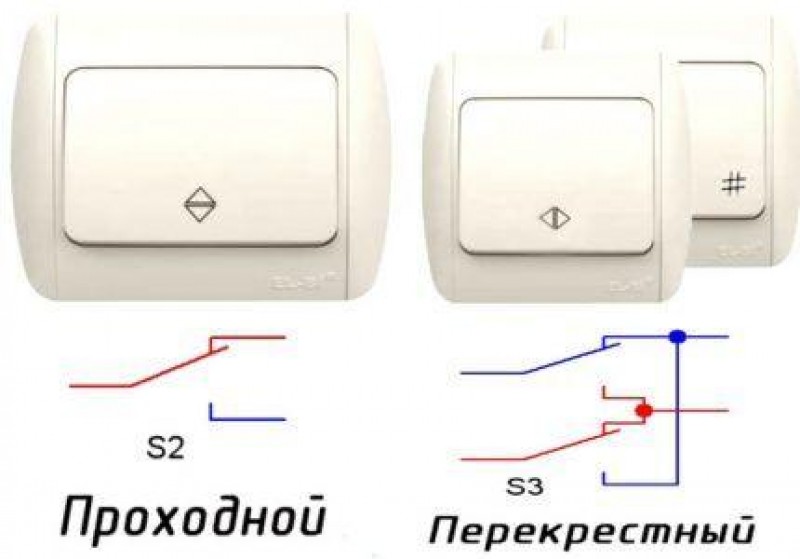

Чем отличаются выключатели проходной, обычный и перекрестный

   Помнится, еще за времена Союза выбора выключателей практически не было. Хотя, конечно, к их качеству никаких претензий нельзя выдвинуть. На сегодняшний день дело состоит совершенно по-другому ассортимент просто колоссальный. При этом, как по дизайну, по фирмам-производителям, так и по функциональности. Именно о функциональности пойдет речь в данной статье. В общем, в случаи, если Вам необходимо купить выключатели для квартиры, дома или же офиса, для правильного выбора необходимо немного разобраться с их возможностями. Говоря глобально, все выключатели можно поделить на три вида, а именно:

  • обычные,
  • проходные,
  • перекрестные или же по-другому сказано промежуточные.

На первый взгляд отличить их просто невозможно, однако функциональность данных выключателей сильно разнится.

Обычные выключатели

   С обычными выключателями знаком каждый из нас. И ни для кого не является секретом, что они бывают, как одно- и двух-, так и трехклавишные. Конечно, встречаются и обычные выключатели, у которых количество клавиш больше, но это, как исключение, чем правило. Что же прячется за количеством клавиш? А дело все в том, что каждая отдельная клавиша служит выключателем для одной электрической точки. К примеру, у Вас в квартире висит одна люстра с тремя и больше лампочками, и Вы желаете, что бы была возможность их включать посекционно. Именно в таком случаи необходимо купить обычный выключатель с таким количеством клавиш, на сколько Вы желаете разбить секций освещения. Так же можно предложить такой пример: освещение в частном доме, когданеобходимо сделать с одной точки возможность включать свет в коридоре, на улице, и в гараже. В таком случаи также подойдет обычный треклавишный выключатель. В принципе, на сегодняшний день, в продаже есть специальный рамки, благодаря котором Вы без труда сможете объединить практически любой количество одноклавишных выключателе. Но в таком случаи для каждого выключателя необходимо монтировать электрическую коробку. А это, согласитесь, совсем не удобно.

   Что касается управления обычными выключателями, так оно совершается от одной точки включения или выключения источника света. Как видно на схеме, то обычный выключатель служит простым замыкаемым фазы или наоборот просто разрывает ее. Данный вариант самый простой и распространенный.

Проходные переключатели

   Следующим тип по функциональности идет проходной выключатель. По сути, если правильно его называть так он не выключатель, а скорее всего переключатель. Так, как он не только служит как выключатель света, но и еще можете переключать его. Купить проходной выключатель необходимо в том случаи, если Вам необходимо иметь управление над двумя точками. Например, у Вас в помещении длиный коридор, и в двух его концах Вы желаете управлять светом одной люстры. Также, проходной выключатель, на сегодняшний день, стали ставить в спальнях при входе и возле кровати. Это делают для комфорта, что бы была возможность при входе, например, включать свет в спальне, а уже лежа на кровати его выключать. Согласитесь довольно удобно. Что касается классификации, то проходные выключатели имеют такую же как и у обычных одно-, двух-, треклавишные. Внизу Вы можете ознакомиться со схемой подключения проходных выключателей.

Перекрестные переключатели

   Последним видом переключателя является перекрестный или как его еще называют промежуточный. Данные выключатели смогут дать возможность управлять светом из трех и больше точек. К примеру, возьмем ту же спальню, но возле кровати сделаем ни один выключатель, а два по обеим сторонам. Таким образом, мы делаем управление одной точкой света тремя выключателями.

Данная возможность осуществляется благодаря конструктивной особенности перекрестных выключателей, а именно наличие 5 клемм подключений, из которых:

  • 2 связываются с первым переключателем,
  • 2 связываются со вторым,
  • а 5-ая дает возможность управлять из трёх мест, так сказать, она является транзитом.

В случаи если необходимо в квартире организовать управление точкой света из четырех мест, тогда в таком случаи необходимо устанавливать два перекрестных выключателя. В низу на схеме Вы можете ознакомиться с работой перекрестного выключателя.

Проходной выключатель — что это такое и как работает?

Проходными выключателями называют устройства, предназначенные для обеспечения управления одним источником света из двух или более различных мест. Схемы с их использованием несколько сложнее, чем традиционные, поскольку подразумевают установку нескольких коммутационных аппаратов.

Освещение с использованием проходных выключателей обычно обустраивают в длинных коридорах, на лестницах, садовых дорожках, в спальнях. Такая схема позволяет, включив свет в одном конце помещения, выключить его в другом, не возвращаясь к первому выключателю.

Виды проходных выключателей

Проходные выключатели классифицируются так же, как и обычные.

По количеству клавиш:

  • одноклавишные;
  • двухклавишные;
  • трёхклавишные
  • одно- или двухклавишные перекрёстные (используются в тех случаях, когда управление освещением должно осуществляться из трёх или более мест).


По типу управления:

  • клавишные;
  • сенсорные;
  • с ПДУ и т.д.

[attention type=red]Основным критерием при выборе проходного выключателя является количество клавиш: оно должно соответствовать числу групп одновременно включаемых элементов освещения. [/attention]Тип устройства (клавиши, сенсор или что-то другое) имеет второстепенное значение и целиком зависит от личных предпочтений и бюджета.

Принцип действия — особенности переключения электрической цепи

Исходя из принципа работы, проходные выключатели света правильнее было бы называть переключателями. Внешне они выглядят практически так же, как обычные выключатели. Основные различия между ними заключаются в их системе контактов.

Предназначение традиционных выключателей заключаются в замыкании и размыкании электрической цепи. Сходные функции выполняют и переключатели, однако их специфика определяет некоторые конструктивные особенности.

[blockquote_gray]Многие домашние мастеры, планирующие задействование новую систему управления освещением «Умный дом», задаются вопросом: диммер — что это такое и как его использовать? Данное устройство используется для настройки яркости осветительных приборов.

Какую схему установки диммера выбрать для конкретной системы освещения, можно узнать тут.[/blockquote_gray]

Подобно двухклавишным выключателям, схема проходного переключателя оснащена тремя контактами. Однако этот дополнительный контакт имеет совершенно иную функцию. При срабатывании обычного выключателя происходит простой разрыв цепи. Проходной двухклавишный переключатель, размыкая одну цепь, одновременно замыкает другую, которая, в свою очередь, является контактами парного переключателя (поодиночке данные устройства не используются).

Подключение проходных переключателей основано на перекидных контактах, действующих по принципу коромысла. Некоторые из таких устройств имеют нулевое положение, при включении которого обе цепи оказываются разомкнутыми, однако на практике такие устройства используются крайне редко.

[attention type=yellow]При смене положений переключателя ток перенаправляется на соответствующую клемму. В результате замкнутой остаётся одна из возможных цепей питания источника света. Осветительный прибор включается, когда оба переключателя находятся в одинаковых положениях.[/attention]

Если при подключении обычных выключателей задействуется два провода (разрываемая фаза), то к проходным подходит три, из которых два являются перемычками между маршевыми переключателями, а через третий на один переключатель подаётся фаза, которая со второго устройства выходит на источник света.

[blockquote_gray]Перед инсталляцией современных вариантов домашнего освещения желательно убедиться в исправности источников света. Для этого необходимо знать, как проверить светодиоды мультиметром и осуществить их точное тестирование.

Чтобы правильно выбрать LED лампы для дома, достаточно внимательно ознакомиться с этой статьей. Оптимальный вид светорегуляторов для таких ламп поможет подобрать простая инструкция.[/blockquote_gray]

Особенностью схемы освещения с использованием проходных выключателей является обязательное наличие в ней коммутационной коробки.

Перекрёстные выключатели: схема управления освещением из трех и более мест

Проходные перекрёстные выключатели применяются в тех случаях, когда необходимо организовать управление освещением из трёх или более мест. Эти устройства могут выполнять транзитные функции, не оказывая влияния на работу проходных переключателей, и одновременно сами являются выключателем.

Их конструктивная особенность заключается в наличии пяти клемм подключения, из которых две соединяются с первым переключателем, две – со вторым, а пятая, обеспечивающая управление из трёх мест, является транзитной. Для управления освещением из четырёх мест потребуется установка двух перекрёстных выключателей.

[attention type=green]При наличии в помещении нескольких групп освещения используются двухклавишные перекрёстные выключатели.[/attention]

Проходные выключатели существенно упрощают управление освещением и делают его более удобным. Если ранее использование подобных схем было обусловлено, в основном, особенностями планировки помещения, то в настоящее время их можно встретить практически повсеместно.

Видео инструкция, демонстрирующая принцип работы проходного выключателя

Выключатели проходные


Безусловно всем знакома ситуация, когда в ночное время суток приходится идти через всю комнату, чтобы включить свет. Конечно, это очень неудобно, а для кого-то и безумно страшно. В подобных случаях спасением является проходной выключатель, который предназначен для управления освещением из любого места. Но немногие знают, что представляет собой проходной выключатель, в чем заключается его принцип работы, как его подключать и как им пользоваться. В данном материале подробно и простым языком изложено назначение данного устройства, его монтаж и конструкция.

Какую роль выполняют проходные выключатели?

Главная цель установки подобного устройства – включение и выключение светильников разного вида из любого места. Схема работы таких выключателей построена таким образом, чтобы исключить необходимость возвращения к главному выключателю. Проходные выключатели бывают трех видов исполнения: одноклавишные, двухклавишные, трехклавишные. Число возможных приборов для подключения к проходному выключателю зависит напрямую от его конструкции. Также, данные устройства бывают сенсорными.

ВАЖНО: все выключатели разрывают фазные провода и обесточивают электрические приборы, но именно проходные обладают специфической особенностью. Она заключается в размыкании одной цепи при замыкании контактов парного переключателя.

Главное отличие проходного выключателя от классического с двумя проводами – необходимость трехжильной коммутации, поскольку происходит направление напряжения от одного контакта к другому. Освещение включено в том случае, если клавиши двух устройств имеют одно положение, а выключено — при измененном положении. Но управление может происходить не только из двух, но также из большего количества мест. Чтобы этого добиться в схему встраивается переключатель перекрестного типа. При сильной необходимости их может быть несколько. Нужно знать, что в одноклавишном выключателе присутствует 3 клеммы, в двухклавишном – 5, трехклавишный отличается наиболее сложной схемой.



Как правильно установить проходной выключатель?

На самом деле, процесс подключения практически такой же, как и у обычных выключателей. Единственное, что вводит в смятение при монтаже — три провода, а не два. Для того, чтобы понять эту особенность, нужно узнать роль каждого. Пара проводов – перемычки среди рассредоточенных по пространству выключателей, третий – подающий фазу. Предварительно необходимо приобрести коммутационную коробку, внутри которой и будут соединятся провода.

На концах провода должны быть освобождены от изоляционного материала (2-3 см) для последующей скрутки. В случае, если соединение происходит при помощи колодок, конец можно зачистить на один сантиметр. Провод, который подает питание от распределительного щита, в коммутационной коробке соединяется с входным контактом первого устройства. Последние выходные контакты скручиваются с аналогичными проводами второго выключателя, входной контакт которого соединяется с проводом лампы.  Нулевые провода осветительного устройства и щитка соединяются между собой. Все зоны скруток должны быть герметично закрыты изоляцией (изолентой).

Где применяется двухклавишных проходной выключатель?

Установка проходного выключателя с двумя клавишами более целесообразна в комнатах большой площади, где используется несколько осветительных приборов. Конструктивно это -два одноклавишных устройства, объединенных одним корпусом. Использование одного проходного выключателя — экономия на монтаже кабеля, идущего к нескольким одинарным выключателям. В основном, двухклавишный проходной выключатель применяется в управлении светом в ванных комнатах и туалетах либо в коридорах и на лестничных клетках. Также, с помощью этого устройства можно включать лампочки в люстре группами.

Чтобы произвести правильную установку проходного выключателя на две лампы, необходимо иметь много проводов. К каждому из них подводится 6 жил, поскольку отсутствует общая клемма. Грубо говоря, два автономных выключателя находятся под одним корпусом.


Существует определенный алгоритм коммутации двухклавишного выключателя:
  • предварительно в стену нужно вмонтировать подрозетники, проемы для которых вырезаются при помощи перфоратора с коронкой. После чего к сделанным проемам ведется пара трехжильных проводов. Возможна ситуация, когда отведение идет от распределительной коробки одного шестижильного провода;
  • ко всем осветительным устройствам отведен трехжильный кабель, то есть, нулевой провод, заземление и фаза;
  • фаза внутри коммутационной коробки подсоединяется к паре контактов первого выключателя. Два остальных выключателя объединяются при помощи четырех перемычек. Второй выключатель предназначен для присоединения контактов светильников. Нуль, идущий от распределительного щитка, соединяется со вторым проводом осветительных устройств. Когда в момент переключения контактов общие цепи попарно смыкаются или размыкаются, происходит включение или выключение конкретного светильника.

Проходной выключатель с двумя клавишами может применяться, если возникает необходимость регулировать освещение даже из трех-четырех мест. Но должен быть установлен перекрестный выключатель, подключение которого обеспечивается 8 проводами (4 для каждого концевого выключателя). Специалисты рекомендуют при установке сложных соединений с большим количеством проводов применять коммутационные коробки и производить маркировку проводов и кабелей.

ВАЖНО: не забывайте, что все процедуры с электрической проводкой и монтажом электрооборудования должны происходить при выключенном напряжении.

Торговая сеть «Планета Электрика» обладает широким ассортиментом выключателей, а также иных электроустановочных изделий, с которым можно ознакомиться в каталоге.

Подключение перекрёстного выключателя. Перекрёстный выключатель: для чего нужен и как его подключить

Обычные выключатели

Как отличить перекрестный переключатель от проходного? Компания выпускает оборудование для электротехники и энергетического машиностроения.
Схема подключения перекрёстного выключателя ABB не отличается от схем подключения аппаратуры других фирм. Вариант разводки проводов для подключения двухклавишных проходных выключателей.

Чтобы не ошибиться при их коммутации, давайте рассмотрим схему подключения перекрестного переключателя.

Как все три выключателя соединить видно на рисунке. При нажатии на кнопку любого из трех выключателей происходит размыкание цепочки. Таким образом, получаем систему освещения, независимо управляемую из разных точек.
Способ монтажа перекрестных выключателей Подключение перекрестного выключателя зависит от модели: Встроенный. Схема подключения двух проходных выключателей Подобная схема может оказать существенную помощь в организации освещения на лестнице в двухэтажном доме , в длинном коридоре или в проходной комнате. Прежде чем понять, для чего применяется перекрёстный выключатель, нужно разобраться, как работает проходной выключатель. ABB Basic 55 белый:.

Функции перекрёстного выключателя

Коммутационный аппарат, предназначенный для отключения и включения света и называемый перекрёстным, стал популярным из-за создания комфортных условий потребления искусственного света. Но главная причина стремления большинства людей установить в доме или квартире перекрёстный выключатель — это возможно сэкономить финансы, затрачиваемые на электроэнергию.

В подобных местах без перекрёстных выключателей не обойтись

Чаще всего обсуждаемый коммутационный аппарат монтируют в местах общего пользования в жилых домах в 5–9 этажей. Необходимость в этом возникает из-за обустройства в таких зданиях длинных коридоров с большим количеством дверей и отсутствия лифтов. В подобных местах перекрёстные выключатели устанавливают на выходах из квартир и при входе в общий коридор. Например, владелец какой-либо квартиры, выйдя из неё, может посредством перекрёстного выключателя сразу подать свет в подъезд, а придя туда, выключить его.

При такой системе подачи света функцию перекрёстных выключателей выполняют все коммутационные аппараты, находящиеся между первой и последней кнопкой подведения тока к осветительному прибору. Выключателей, позволяющих подавать свет из разных точек дома, может быть установлено более двух.

Недостатки

1

Если у вас перегорела лампочка и ее нужно заменить, при такой схеме не сразу можно понять, свет включен или выключен.

Будет неприятно, когда при замене, лампа просто может взорвать перед глазами. В этом случае самый простой и надежный способ отключить автомат освещения в щитке.2

И чем больше у вас светоточек, тем большее их количество будет в распредкоробках. Подключение кабеля напрямую по схемам без распаечных коробок уменьшает количество соединений, но в разы может увеличить либо расход кабеля, либо количество его жил.

Если у вас проводка идет под потолком, то придется оттуда опускать провод к каждому переключателю, а потом обратно поднимать его вверх. Лучший вариант здесь, применение импульсных реле.

Электрическая схема прибора

Если рассматривать схемотехнику приборов перекрёстной коммутации, следует отметить наличие разных конструкций приборов с точки зрения числа контактных групп. Простые и часто используемые приборы (одноклавишные) имеют 2 плавающих (подвижных) контакта и 4 стабильных (неподвижных) контакта.

Схемная конфигурация переключателя с двумя клавишами. Производители, как правило, наносят схематику коммутации непосредственно на задней стенке пластикового основания прибора. Пользователю остаётся только сделать всё по схеме

Более сложное исполнение перекрестных электрических выключателей (двух-трёхклавишные конструкции) отмечается уже числом коммуникационных групп до 4-6 подвижных и до 8-12 неподвижных контактов.

Отличительной особенностью этого типа приборов является их «зависимая» инсталляция. Другими словами, конструкции выключателей с перекрёстной функциональностью не устанавливаются без пары обычных коммутаторов.

Именно поэтому, выбирая устройство промежуточного действия, следует обращать внимание на число рабочих контактов. Для промежуточных коммутаторов число рабочих клемм всегда не менее четырех.

Клеммник выключателя, но уже не из группы тех приборов, которые предназначены под коммутацию в режиме реверсивного переключения. Это внешний вид задней стенки проходного выключателя, где не более 3 рабочих контактов

Благодаря применению подобных приборов появляется возможность создавать более гибкие и удобные в плане эксплуатации схемы управления световыми приборами. Особенно актуальной видится практика применения перекрёстных устройств в составе инфраструктуры промышленных предприятий.

Разбор схематики контактных групп устройства

Если взять классическую (одноклавишную) конструкцию прибора, произведённого, к примеру, фирмой ABB, и развернуть к пользователю тыльной стороной, откроется примерно следующая картина.

На плате основания присутствуют 4 пары клемм, каждая из которых отмечена соответствующими символами – в данном случае «стрелками». Техническим обозначением такого рода производитель даёт пользователю информацию о правильном подключении устройства.

Так выглядит клеммная разводка прибора с функцией реверсивной блокировки. Отличия от конструкции показанной выше налицо. По этим признакам обычно и выбирают нужную конфигурацию прибора

Входящими «стрелками» указывается общая (перекидная) контактная группа. Исходящими «стрелками» маркируются постоянная контактная группа.

Схематично взаимодействие групп выглядит так, как на следующем рисунке:

Цветные линии условно показывают, как расположены контактные группы внутри прибора промежуточного переключения. Каждая пара рабочих клемм отмечена символикой, указывающей на входную и выходную группы

На клеммы общей (перекидной) группы контактора приходят проводники от первого проходного выключателя, задействованного в электрической схеме. Соответственно, от клемм второй (постоянной) группы контактора выходят проводники, которые соединяются с проходным коммутатором номер два, также предусмотрительно включенным в состав схемы.

Это классическая вариация с использованием двух проходных и одного реверсивного приборов.

Схема внедрения одного перекрестного устройства в цепь между двумя приборами проходного действия. Обычно такое решение характерно для схематики, применяемой в помещениях бытового назначения

Устройство, призванное исполнять роль реверсивного коммутатора, фактически может использоваться в одном из двух режимов коммутации электрической цепи:

  1. Прямая коммутация – аналог двух проходных приборов.
  2. Перекрёстная коммутация – основное предназначение.

Конфигурация первого варианта, по сути, представлена функционалом прямого соединения с возможностью связи или разрыва.

Второй способ конфигурации (при помощи установки перемычек) переводит прибор в режим работы по схеме переключения с инверсией.

Устройство реверсивного переключения поддерживает конфигурацию (перемычками) под одну из двух возможных режимных функций. Таким образом, выключатель перекрёстного типа выступает своего рода универсальным прибором

Таким образом, промежуточные переключатели выглядят функционально не просто как коммутаторы источников искусственного света, но как коммутаторы универсального действия. Этот фактор расширяет функциональность подобных устройств, делает их удобным к применению в разных вариантах монтажа.

Проходные выключатели

Прежде чем понять, для чего применяется перекрёстный выключатель, нужно разобраться, как работает проходной выключатель.

Схема подключения проходных выключателей для независимого управления освещением из двух точек

Нулевой провод подсоединяется непосредственно к осветительному прибору, фазный — через два выключателя, соединённых между собой двухжильным проводом.

Если на выключателях ПВ1 и ПВ2 замкнуты контакты 1 и 3, то цепь замкнута и по лампочке протекает ток. Чтобы разомкнуть цепь, нужно нажать на клавишу любого переключателя, например, ПВ1, при этом в нём замкнутыми окажутся контакты 1 и 2. Нажав на клавишу выключателя ПВ2, цепь замкнётся. Таким образом, включать и выключать светильник можно независимо из двух удалённых мест.

Для чего применяется перекрёстный выключатель

Если нужно обеспечить управление освещением из трёх точек, 2-х проходных выключателей будет недостаточно. В разрыв двухжильного провода, соединяющего проходные выключатели, следует вставить перекрёстный выключатель, как это показано на схеме.

Схема подключения 2-х проходных и перекрёстного выключателей для управления освещением из 3-х точек

Контакты всех переключателей на схеме замкнуты так, что ток протекает по проводам, показанным красным цветом. Если нажать клавишу на любом из 3-х переключателей, то цепь разомкнётся. Достаточно нажать клавишу на любом другом переключателе, и цепь замкнётся. Ток будет протекать по проводам, показанным голубым цветом.

Если требуется управлять освещением из 4-х точек, нужно воспользоваться следующей схемой:

Для управления из 4-х точек понадобятся 2 проходных и 2 перекрёстных выключателя

Управлять освещением можно с помощью выключателей хлопковых или с датчиками движения. Но у них имеются недостатки:

  • высокая стоимость;
  • выключатели этих типов быстро выходят из строя;
  • хлопковые выключатели могут сработать на посторонние звуки и не сработать на хлопок;
  • выключатели с датчиками движения могут реагировать на движение животных, птиц.

Типы перекрёстного выключателя

Коммутационные аппараты для проведения тока в осветительные приборы классифицируют по принципу работы. Таким образом, перекрёстные выключатели бывают:

  • клавишными, то есть переключателями, функция которых — разрыв одной цепи и замыкание другой; Коммутационный аппарат произведён под маркой «Legrand»
  • поворотными или коммутационными аппаратами, замыкающими контакты во время изменения положения специального механизма. Такой коммутационный аппарат смотрится оригинально
Клавишные

Переключатели такого типа применяются наиболее часто.

Клавишные выключатели, правильнее называть их переключателями, разрывают одну цепь и замыкают другую. Обычные выключатели только размыкают или замыкают одну цепь. Внешне они практически не различаются. Отличить их можно только с тыльной стороны по количеству контактов:

  • у обычного одноклавишного 2 контакта;
  • у проходного -3;
  • у перекрёстного — 4.
Поворотные перекрёстные

Переключатели такого типа устанавливаются реже, чем клавишные. Обычно их применяют в складских и производственных помещениях, для уличного освещения, как украшение интерьера в квартирах. Контактные группы в них замыкаются и размыкаются поворотом рычага.

Накладные и встроенные

По способу монтажа переключатели делятся на 2 вида: накладные и встроенные.

Встроенные выключатели монтируются на этапе строительства или ремонта в коробки, установленные в нишах. Провода укладываются в штрабы или крепятся к стенам. Обычно такой способ применяется перед оштукатуриванием стен или облицовкой их гипсокартоном или другими материалами.

Накладные переключатели и подходящие к ним провода крепятся к стене. В этом случае нет надобности штрабить стены и выбивать углубления для коробок. Таким способом их обычно монтируют во время косметического ремонта. Накладные переключатели создают определённые неудобства: на них скапливается пыль, люди во время движения за них цепляются. В некоторых случаях хозяева, наоборот, предпочитают такой тип выключателей для дизайна интерьера.

Классификация по методу установки

Если брать во внимание способ монтажа, то перекрёстные выключатели можно разделить на следующие типы:

  • накладные или наружные, устанавливаемые на поверхности стены и не требующие сооружения специальных лунок и вставки дополнительных блоков;
  • встроенные, монтируемые в толще стены, где проделываются необходимые отверстия, и используемые для разводки электрических проводов.

Обычно пользуются накладными перекрёстными переключателями, так как они никогда не становятся препонами для проведения в доме дизайнерского ремонта или отделочных работ. Зато хозяева домов, установившие встроенные коммутационные аппараты, остаются довольны невосприимчивостью выключателей к механическим воздействиям.

Сравнение со стандартным и проходным выключателем

У обычного выключателя две позиции, и обе ответственны за подачу или блокировку электрического света в лампу или другой прибор. Конструкция этих коммутационных аппаратов специфична: для включения и выключения света выделено по одному контакту.

Система состоит только из распределительной коробки, светильника и выключателя

Проходные выключатели отличаются тремя контактами, отчего могут контролировать освещение одного объекта из нескольких мест. Получается, используя эти коммутационные аппараты, можно зажечь лампу, находясь на одном участке комнаты, и погасить, стоя в другом месте. Поэтому проходные выключатели привыкли монтировать на стенах в разных концах коридора с большой протяжённостью, в проходных комнатах и в спальне по обе стороны кровати для двух человек.

Использование двух проходных выключателей подразумевает прокладку большого количества проводов

К использованию перекрёстных выключателей прибегают, когда хочется управлять осветительными приборами из большого количества зон. Если посмотреть на конструкцию, то можно заметить сходство с проходными коммутационными аппаратами. Но, в отличие от них, перекрёстные выключатели укомплектованы дополнительными контактами. При необходимости контролировать подачу света из трёх точек между двумя проходными коммутационными аппаратами устанавливают один перекрёстный выключатель с двумя клавишами, регулирующими функционирование всех остальных звеньев электрической цепи.

Перекрёстный выключатель усложняет систему, но зато упрощает управление освещением

Монтаж перекрестных выключателей своими руками

В плане установки перекрестные устройства не отличаются от традиционных. Перекрестный коммутатор монтируется в стену с помощью подрозетника. Но, в отличие от обычных проводных выключателей, к нему подводится 4 проводника. Также существуют модели перекрестных выключателей для накладного монтажа.

В процессе монтажа определяется способ обустройства электропроводки (наружный или скрытый). В соответствии с выбранным вариантом подготавливается инфраструктура для установки приборов (штробы, короба, распределительные коробки, кабель-каналы и т. д.).

По подготовленной инфраструктуре прокладываются электрические лини, провода разводятся посредством распределительных коробок. Соответствующие концы выводятся для подключения проходных и промежуточных выключателей.

Подключение перекрестного выключателя

Установка перекрестного коммутатора выполняется одновременно с проходными приборами. Все соединения проводов должны проходить через распределительную коробку. Перекрестный выключатель должен выступать в качестве объединяющего элемента между двумя проходными. В него входят, а затем выходят по два провода от каждого электроприбора.

Провод необходимо подвести от распределительной коробки к светильникам и коммутатором. К осветительным приборам подводят нулевой провод. К первому проходному выключателю подсоединяется фаза. Далее в цепи прокладываются парные провода, соединяющие выключатели. Провода от последнего перекрестного выключателя соединяют с осветительными приборами посредством распределительной коробки.

Таким образом можно создать схему управления освещением с необходимым количеством позиций. При использовании выключателя в любой точке будет происходить выключение и включение подключенных к схеме осветительных приборов.

Как подключить проходные двухклавишные выключатели для управления двумя источниками освещения из двух мест без ошибок

Теперь немного усложним задачу с точки зрения монтажа электрики, но значительно облегчим удобства пользования осветительными приборами внутри квартиры.

Для этого с помощью двух коммутаторов будем управлять светильниками сразу из коридора или спальни.

Теперь человеку не потребуется передвигаться в сумерках по комнатам. Проходные модули позволят управлять освещением дистанционно. Две люстры, расположенные в коридоре и спальне, можно будет зажечь и погасить любым переключателем.

Электрическая схема подключения проходных двухклавишных выключателей к двум различным светильникам выполнена по принципам предыдущей разработки, но она имеет более усложненный вид.

Здесь расход провода возрос примерно вдвое, количество коммутационных точек в распределительной коробке увеличилось с пяти до восьми, что накладывает определенные трудности при выборе ее габаритов.

Возможно, потребуется выполнять монтаж в двух распаечных коробках стандартного исполнения или пойти на другие ухищрения.

Частично решить эти проблемы можно за счет прямой прокладки проводов между выходными клеммами проходных модулей, минуя их соединения внутри распределительной коробки.

Таким способом можно сэкономить даже на длине кабельных магистралей, спланировав их оптимальное направление. Но, придется учесть местные условия и отразить все это в проекте.

Обязательно ли заземлять цепи освещения, в которых установлен проходной выключатель?

Согласно требованиям главы 1.7 ПУЭ: «Заземление и защитные меры электробезопасности» все металлические и токопроводящие части которые могут оказаться под напряжением в процессе эксплуатации в обязательном порядке должны заземлятся.

Исходя из этого, если у Вас установлены светильники, люстры, бра, металлические точечные светильники то их в обязательном порядке необходимо заземлять. Это обеспечит вашу безопасность.

Нужно ли устанавливать дополнительную защиту на проходные выключатели

Согласно требованиям СНиП, ПУЭ, ПТЭЭП сети освещения должны быть защищены автоматическим выключателем с номиналом 6–10 А. На современном рынке наиболее популярными автоматическими выключателями считаются устройства от компаний ABB, Schneider, Eaton.

Исходя из этого на каждую отдельную комнату или офисное помещение в распределительном щитке рекомендуется устанавливать АВ с номиналом 10 А.

Ошибки подключения

Многие на этапе поиска и подключения общей клеммы в проходном выключателе совершают ошибку. Не проверяя схему, наивно считают, что общая клемма это та, где всего один контакт.

Собирают таким образом схему, а потом переключатели у них почему-то некорректно работают (зависят друг от друга).

Запомните, что на разных выключателях общий контакт может быть где угодно!

И лучше всего вызванить его, что называется «вживую», тестером или индикаторной отверткой.

Чаще всего с такой проблемой сталкиваются при монтаже или замене проходных переключателей от разных фирм. Если раньше все работало, а после замены одного схема перестала работать — значить перепутали провода.

Но может быть и такой вариант, что новый переключатель вовсе и не проходной. Также запомните, что подсветка внутри изделия никак не может влиять на сам принцип переключения.

Еще одна распространенная ошибка — неправильное подсоединение перекрестных. Когда оба провода, с проходного №1 сажают на верхние контакты, а с №2 на нижние. А между тем у крестового выключателя схема и механизм переключения совсем иной. И подключать провода нужно крест-накрест.

Выводы

При анализе рассмотренных в данном обзоре всех схем подключения проходных выключателей можно отметить следующее:

  • Простейшие из этих систем позволяют получить бесспорные преимущества и не имеют каких-либо заметных недостатков (это касается проходного выключателя с одной клавишей, в частности).
  • Более сложные комплексы, включающие в свой состав еще и перекрестные приборы, могут оказаться не настолько эффективными, как кажется.
  • Это объясняется тем, что даже с учетом удобства управления, их применение связано с большими издержками и снижением надежности всей системы в целом.
  • При монтаже переключательных схем, в которых выключатели располагаются в виде последовательной цепочки, потребуется внимательно отслеживать порядок коммутаций, чтобы не допустить критиче ошибок.
  • Это также следует отнести к недостаткам сложных комплектов, включающих в свой состав перекрестные выключатели.

В заключительной части обзора отметим, что при обустройстве таких систем приходится сталкиваться с определенными сложностями прокладки линейных проводников. При выборе способа монтажа возможны варианты скрытия их в глубине стен или же использования для этого специальных кабельных каналов. Если хозяин частного дома планирует «упрятать» провода глубоко в стены – ему следует заранее побеспокоиться об этом (желательно – еще на стадии проработки строительного проекта).

Источники:

  • https://tokzamer.ru/bez-rubriki/shemy-podkljucheniya-prohodnyh-i-perekrestnyh-vykljuchatelej
  • https://postroika.biz/15184-perekrestnyiy-vyiklyuchatel-shema-podklyucheniya.html
  • https://domikelectrica.ru/kak-pravilno-podklyuchit-2-proxodnyx-vyklyuchatelya/
  • https://sovet-ingenera.com/elektrika/rozetk-vykl/perekrestnyj-vyklyuchatel.html
  • https://aqua-rmnt.com/ehlektrosnabzhenie/perekryostnyj-vyklyuchatel-dlya-chego-nuzhen-i-kak-ego-podklyuchit.html
  • https://electrikexpert.ru/konstrukciya-perekrestnogo-vyklyuchatelya/
  • https://ElectrikBlog.ru/kak-rabotayut-prohodnye-dvuhklavishnye-vyklyuchateli-shema-podklyucheniya-bytovoj-provodki-s-vozmozhnostyu-upravleniya-svetom-iz-raznyh-komnat-dlya-nachinayushhih-elektrikov/
  • https://ProFazu.ru/provodka/ustanovochnye/shema-podklyucheniya-prohodnogo-vyklyuchatelya.html
  • https://FishkiElektrika.ru/podklyuchit-prohodnoy-vyklyuchatel

Зачем нужен проходной выключатель | «СБК-ремонт»

Последние годы современные технологии активно развиваются, и сфера отделки и строительства – не исключение. Множество умов трудится над тем, чтобы сделать нашу жизнь комфортной, а жилище – безопасным. Каждый день появляются интересные технические решения, которые позволяют экономить время и не задумываться о мелочах.

Одно из таких решений – проходной выключатель. Уверен, многие сталкивались с этим устройством, а кто-то уже проверил удобство его применения на практике.

Для начала давайте определимся с терминами. Проходной выключатель (в магазинах также можно увидеть другое название – «переключатель») позволяет управлять питанием одного потребителя из нескольких мест. Это может быть люстра, бра, точечный светильник, светодиодная лента и т.п. – в любом количестве и сочетании. Суть проста: в одном месте вы включили свет в помещении, а в другом месте этот свет выключили, и наоборот.

Рассмотрим на живом примере. Есть квартира, в которой будет производиться ремонт. В проекте я предлагаю клиенту расположить несколько проходных выключателей: в коридоре, гостиной, кухне и спальне.

Начнем с коридора. Как видно на картинке, это достаточно длинное помещение (около 6 м.п.) с небольшим «аппендиксом». Свет в коридор попадает тремя путями: через проем в гостиную и два дверных проема спальни и детской. Днем этого вполне достаточно. Но давайте представим, что поздно вечером вы заходите домой, включаете свет в коридоре, раздеваетесь, выключаете свет, направляясь в ванную комнату, и… остаетесь в темноте. Пока дойдете до ванной, успеете посшибать все картины со стен, наступить на кошку и пару раз запнуться о детский велосипед. И это будет сопровождаться грохотом и отборными проклятиями, которые если и не разбудят соседей, то жену и детей – наверняка. И когда, умывшись, вы вдруг вспомните, что в холодильнике лежит вкусный бутерброд, то на обратном пути испытаете судьбу еще раз…

Чтобы избежать подобной ситуации, мы будем использовать проходной выключатель, точнее два.

Первый мы расположим непосредственно у входа в квартиру, а второй – на стене в закутке в дальнем конце коридора. И тогда, включив свет в коридоре у входа первым проходным выключателем, вы сможете спокойно дойти до ванной комнаты, включить в ней свет, открыть дверь и выключить свет в коридоре, щелкнув вторым выключателем. Обратная последовательность также будет работать.

Получается, что благодаря проходному выключателю вы можете:

1. из каждого конца помещения включать и выключать свет, как при нажатии клавиши обычного выключателя;

2. включив свет в одном конце коридора, выключить его на другом, и наоборот.

Удобно, не правда ли? Как говорится, и ноги целы, и кошки сыты.

Теперь переходим в спальню.

Здесь расположение проходных выключателей обусловлено ленью. Правильней, конечно, сказать не ленью, а комфортом, но будем честны перед читателем. Включив свет в комнате и уже забравшись под одеяло почитать, очень трудно заставить себя выбраться наружу и дойти до выключателя. Особенно весной, когда отопление уже отключили, а тепло по ночам еще не пришло, или, наоборот, осенью. Бррр…

Поэтому давайте позаботимся о заказчике и не будем его заставлять мерзнуть. Для этого у кровати мы расположим проходной выключатель, который по той же системе, как и в коридоре, будет позволять выключать люстру, которую мы включали при входе в спальню. Но так как мы компания клиентоориентированная, то пойдем еще дальше и добавим дополнительный выключатель – симметрично с другой стороны кровати – чтобы вторая половинка не чувствовала себя обделенной: если молодоженам игра «властелин выключателя» надоест лишь через пару месяцев, то люди в возрасте эту шутку, боюсь, не оценят.

Теперь каждый со своей половины кровати может выключать и включать свет по своему усмотрению: захотел выключить люстру, которую включил при входе в комнату – пожалуйста, захотел выключить свет, который включили с другого конца кровати – на здоровье (упс, без «властелина выключателя» все же не обошлось, smile). В общем, сидишь под одеялом и наслаждаешься комфортом. Осталось только, чтобы робот приготовил яичницу с кофе и принес на фарфоровом подносе (вторую-то половину тоже из-под одеяла на холод не выгонишь, верно?).

Третий пример – кухня. Возможно, не столь очевидное и оправданное решение, но все же.

Один выключатель расположен на кухне недалеко от прохода в гостиную, а второй – в гостиной у выхода в коридор. Когда такая схема может пригодиться? Например, если хозяйка несет гостям, собравшимся за столом в гостиной, большое блюдо с жареным гусем, и у нее заняты обе руки, она может выключить свет на кухне из гостиной и сразу же сесть ужинать и не возвращаться на кухню.

Или же зачастую на кухне хозяева забывают выключить свет (да-да, узнаете себя, не правда ли?) и уходят в комнату. В этом случае на обратном пути, выключая свет из гостиной, экономятся силы на преодоление целых 8 метров (4 метра через гостиную до кухни и столько же обратно). Представляете, сколько сил сохранит проходной выключатель особо забывчивым гражданам? За год можно накопить достаточно энергии и построить скворечник, перевести бабушку через дорогу или, на худой конец – вкрутить лампочку в туалете.

В общем, вариантов применения проходных выключателей масса. Достаточно немного включить воображение и поразмыслить, где и когда они будут полезны. Если с воображением туго – можно просто натыкать их по всей квартире – ведь направление бессмысленного и беспощадного дизайна интерьеров в стиле «нуачо» еще никто не отменял.

Пробуйте, экспериментируйте, да снизойдет на вас озарение. А мы поможем, если что-то не получится.

Понравился материал? Пожалуйста, поддержите автора, поделитесь ссылкой с другими.

Автор: Владимир Омельченко

*Все материалы, размещенные на сайте, принадлежат их правообладателям. Полное или частичное копирование разрешается с согласия администрации ресурса sbk-remont.ru или с указанием прямой ссылки на источник.



8-портовый коммутатор GbE PoE +

Intellinet с сквозной сквозной передачей PoE (561679)


Коммутатор PoE Passthrough — Сэкономьте на установке с помощью технологии Power over Ethernet и получите максимальную отдачу от каждого подключения PoE

8-портовый коммутатор Gigabit Ethernet PoE + от Intellinet Network Solutions с PoE Passthrough предназначен для получения питания от коммутатора или инжектора PoE и передачи данных и электроэнергии на PoE-совместимые устройства через сетевые кабели. Его порт PD даже поддерживает подачу питания от новейших источников Ultra PoE ++ (4PPoE Power over Ethernet), легко обрабатывая мощность до 90 Вт.Этот коммутатор PoE Passthrough, оснащенный восемью портами Gigabit Ethernet, может обеспечивать питание до семи точек доступа и мостов беспроводной локальной сети, телефонов VoIP или IP-видеокамер и обеспечивать скорость сети до 1000 Мбит / с без внешнего адаптера питания.

Может использоваться как расширитель PoE

Благодаря технологии сквозной передачи PoE, которая расширяет соединение PoE, этот универсальный блок удваивает диапазон между источником PoE и устройством со 100 м (328 футов) до 200 м (656 футов). Использование PoE Passthrough Switch таким образом также исключает время и затраты на перемонтаж электропроводки, что в конечном итоге сводит к минимуму неприглядный беспорядок силовых кабелей в неудобных местах, таких как потолки и стены, обеспечивая при этом до 85 Вт для совместимых устройств.

  • Поддерживает потребляемую мощность до 90 Вт от инжектора или коммутатора PoE
  • Обеспечивает питание и передачу данных до семи сетевых устройств PoE
  • Удваивает расстояние соединения между источником PoE и устройством со 100 м (328 футов) до 200 м (656 футов).
  • Бюджет мощности PoE 85 Вт с потребляемой мощностью 90 Вт через соединение IEEE 802.3bt
  • Бюджет мощности PoE: 20 Вт через соединение IEEE 802.3at и 10 Вт через соединение IEEE 802.3af
  • Питание только через PoE
  • Экономия затрат на установку за счет передачи данных и питания по существующим сетевым кабелям
  • IEEE 802.3at / af-совместимые выходные порты RJ45 PoE / PoE +
  • Выходная мощность до 30 Вт на порт
  • Точка заземления для защиты оборудования от внешних скачков напряжения
  • Поддерживает устройства PoE, совместимые с IEEE 802.3at и IEEE 802.3af (например, точки беспроводного доступа, телефоны VoIP, IP-камеры)
  • Поддерживает обнаружение IEEE 802.3at / af и защиту от короткого замыкания, перегрузки и высокого напряжения
  • Порты 10/100/1000 с автоматическим определением скорости автоматически определяют оптимальную скорость сети
  • Коммутационная матрица 16 Гбит / с
  • Технология энергосбережения Green Ethernet отключает неиспользуемые порты и регулирует уровни мощности в зависимости от длины кабеля.
  • Все порты RJ45 с поддержкой Auto-MDIX (автоматический восходящий канал)
  • Поддерживает 2k записей MAC-адресов с автоматическим обучением и автоматическим старением
  • Архитектура коммутации с промежуточным хранением данных
  • Поддерживает IEEE 802.3-кратное управление потоком в полнодуплексном режиме и противодавление в полудуплексном режиме
  • светодиоды для питания, связи / активности и PoE
  • Безвентиляторная конструкция для бесшумной работы
  • Трехлетняя гарантия

Luxul 5-портовый неуправляемый гигабитный компактный коммутатор PoE + с PoE

Устройства, подключенные к сети Ethernet через ваш сетевой коммутатор

Подайте питание и подключите устройства, подключенные к Интернету, с помощью 5-портового неуправляемого гигабитного гигабитного коммутатора Luxul с PoE Passthrough.Этот подключаемый к сети сетевой коммутатор поддерживает гигабитные скорости для распределения между 5 подключенными устройствами. Один выходной порт Ethernet поддерживает Power-over-Ethernet (PoE) для питания устройств с поддержкой PoE, таких как концентраторы автоматизации, камеры видеонаблюдения, маршрутизаторы WiFi и т. Д.

  • Гигабитный сетевой коммутатор поддерживает до 5 устройств
  • Поддерживает 1 устройство с поддержкой PoE (максимальная выходная мощность 15 Вт)
  • Поддерживает различные приложения, включая домашнюю автоматизацию, потоковое видео, видеонаблюдение и т. Д.
  • Защита от перенапряжения для каждого отдельного порта
  • Съемные боковые кронштейны и магнитные ножки позволяют использовать несколько вариантов монтажа
  • Все сетевые порты расположены на задней панели устройства, а индикаторы на передней панели отображают подключение и состояние питания для каждого подключенного устройства и могут быть выбраны либо зеленым, либо зеленым. синий.Переключатель поставляется с регулируемыми вариантами монтажа для облегчения установки.

Luxul ProWatch обеспечивает удаленный мониторинг

ProWatch — это бесплатное решение для управления облаком, которое обеспечивает удаленный мониторинг и управление вашими сетевыми устройствами на основе приложений из любого места с подключением к Интернету. ProWatch состоит из трех классификаций: ProWatch Enabled, ProWatch Integrated и ProWatch +.
  • Продукты ProWatch Enabled разработаны с учетом совместимости с ProWatch для обеспечения удаленного доступа и мониторинга устройства, доставки уведомлений о предупреждениях и обновлений прошивки, а также для удаленной перезагрузки устройства.
  • Интегрированные продукты ProWatch — это устройства, которые были добавлены в сеть, подключенную к ProWatch, и могут передавать информацию в сеть.
  • Продукты ProWatch + позволяют удаленно управлять устройствами, не поддерживающими ProWatch, и сообщать информацию, как если бы они были встроенными устройствами с поддержкой ProWatch.

Как устройство ProWatch Integrated, это устройство способно самостоятельно сообщать свою информацию на подключенное устройство ProWatch +, такое как маршрутизатор Luxul, узел сети или точка доступа.

Содержание

  • Сетевой коммутатор
  • Монтажные крылья с креплениями в замочную скважину
  • Магнитная система крепления
  • Резиновые ножки
  • Руководство по быстрой установке

Примечания: Кабель Ethernet (продается отдельно). Требуется подключение к Интернету для просмотра документации в Интернете.

Простое проектирование сети с подключением

Luxul — ведущий новатор в области индивидуальных решений и установок IP-сетей. Luxul предлагает полную линейку сетевых устройств и аксессуаров для жилых и коммерческих приложений, которые служат для оптимизации дизайна и функциональности сети.С помощью Luxul установщики могут создавать масштабируемые IP-сети, которые проще установить и настроить по сравнению с традиционными сетевыми системами.

Модуль сквозного подключения FC 8/4 Гбит / с Dell

Обзор:

Подключайте блейд-серверы M-Series к инфраструктуре Fibre Channel (FC) по вашему выбору.

  • Обеспечивает подключение по Fibre Channel для блейд-серверов Dell ™
  • Автоматическое согласование скорости канала 8/4/2 Гбит / с
  • Особенности 16 внешних портов с оптическими трансиверами малого форм-фактора 8 Гбит / с pluggable + (SFP +)

Возможность подключения по Fibre Channel для существующей инфраструктуры SAN

Модуль сквозного подключения FC 8/4 Гбит / с Dell ™ предоставляет центрам обработки данных с существующей инфраструктурой сети хранения данных (SAN) прямое соединение Fibre Channel между серверами и SAN.Модуль предлагает шестнадцать однозначных соединений Fibre Channel 8/4/2 Гбит / с без коммутации между блейд-серверами и SAN.

Особенности

  • Каждый порт обеспечивает выделенное соединение с гарантированной пропускной способностью для каждого порта сервера.
  • Прозрачный сквозной протокол помогает устранить проблемы взаимодействия между SAN и сервером.
  • Возможность подключения по Fibre Channel 8, 4 или 2 Гбит / с на каждом порту может соответствовать существующим серверам и установкам SAN.

Альтернативный вариант подключения Fibre Channel для блейд-серверов Dell серии M

Вы ищете простоту сквозного подключения с добавленной агрегацией портов / кабелей и преимуществами переключения при отказе? Модуль Dell SAN FC 8/4 Гбит / с, основанный на стандартной технологии виртуализации идентификатора порта N_Port (NPIV).

Блейд-коммутаторы Fibre Channel:

Сетевые продукты Dell

Модуль сквозного подключения FC 8/4 Гбит / с Dell
Модуль сквозного подключения Fibre Channel 8/4 Гбит / с для блейд-корпуса M1000e

Модуль SAN Dell 8/4 Гбит / с FC
Упрощенное подключение по Fibre Channel для корпуса блейд-сервера PowerEdge M1000e

Коммутатор Brocade M6505 Fibre Channel
При необходимости добавьте возможность подключения по Fibre Channel со скоростью 16 Гбит / с между серверами, системами хранения и SAN, не увеличивая площадь вашего центра обработки данных.

Блейд-переключатель Brocade M5424
Простая интеграция технологии Fibre Channel в новые или существующие среды SAN с помощью корпуса для блейд-серверов PowerEdge ™ M1000e, Brocade® M5424 и системы хранения Dell ™ Compellent ™.

Технические характеристики:

Порты Fibre Channel

  • Всего 32 порта Fibre Channel. 16 внутренних (серверных) портов и 16 внешних (SAN) портов
  • Пары внутренних и внешних портов представляют собой выделенные статические соединения, обеспечивающие полное изолированная полоса пропускания между блейд-серверами и SAN
  • 16 коротковолновых оптических модулей SFP + предварительно установлены в 16 внешних (SAN) портах
  • Все внешние порты с возможностью горячей замены

Возможности подключения

  • Модуль сквозного подключения FC 8/4 Гбит / с Dell прозрачен для всех оптоволоконных сетей Топологии каналов
  • Подключается к любой области хранения, соответствующей отраслевому стандарту Fibre Channel. Сеть или устройство
  • Скорость порта работает независимо на 8, 4 или 2 Гбит / с
  • Автоматическое определение скорости порта 8, 4 и 2 Гбит / с
  • Согласование скорости с самыми высокими стандартными скоростями 8, 4 и 2 Гбит / с

Производительность

  • 8.Линейная скорость 5 Гбит / с, полный дуплекс
  • Линейная скорость 4,25 Гбит / с, полный дуплекс
  • Линейная скорость 2,125 Гбит / с, полный дуплекс

Общая пропускная способность

  • Пропускная способность 256 Гбит / с, полный дуплекс (16 соединений x 8 Гбит / с x 2 (двунаправленные)

Взаимодействие

  • Коммутационные сети Cisco и Brocade FC
  • Emulex и Qlogic HBA
  • Массивы хранения данных и ленточные библиотеки Dell / EMC

Архитектура

  • Модули сквозного модуля Dell 8/4 Гбит / с FC с возможностью горячей замены в M1000e шасси
  • Резервные блоки обеспечивают защиту от сбоев
  • До четырех сквозных модулей могут подключаться к отсекам ввода-вывода Fabric B и C шасси M1000e

Опции

  • Нет, устройство полностью включено и заполнено
  • Сменные коротковолновые модули SFP + доступны и заказываются отдельно

Менеджмент

  • Нет, устройство полностью включено и заполнено
  • Статус устройства доступен через контроллер управления шасси M1000e (CMC)

Диагностика

  • Сквозной модуль Dell 8/4 FC выполняет самотестирование при включении и различные текущая диагностика для обеспечения правильной работы

Шасси

  • Размеры: Модуль ввода-вывода одинарной ширины для M1000e (ширина: 272.75 мм, высота: 32,48 мм, Глубина: 307,24 мм)
  • Вес: 2,6 кг без SFP; 3,0 кг с SFP

Условия эксплуатации в окружающей среде

  • Температура Рабочая: от 0˚C до 40˚C (от 32˚F до 104˚F)
  • Температура в нерабочем состоянии: от -20 до 70 ° C (от -4 до 158 ° F)
  • Влажность Рабочая: от 10% до 90%, без конденсации при 29 ° C
  • Влажность в нерабочем состоянии: от 5% до 95%, без конденсации при 38˚C
  • Высота при эксплуатации: до 3048 м (10000 футов)
  • Высота при хранении: до 10.668 км (35000 футов)
  • Ударная нагрузка при работе: 20G в течение 6 мс
  • Ударная нагрузка в нерабочем состоянии: 50G с изменением скорости 4216 мм / сек
  • Вибрация При работе: 0,4G при 5-500 Гц в течение 60 минут
  • В нерабочем состоянии: 0,5G при 2–200 Гц в течение 15 минут; 1,04 грамма случайным образом в течение 15 минут

Мощность

  • Вход постоянного тока:
    • 12 В от общих источников питания в блейд-шасси M1000e
  • Потребляемая мощность:

Ubiquiti NanoSwitch N-SW Открытый 4-портовый транзитный коммутатор PoE с источником питания POE-24-30W PoE

Модель : N-SW

Открытый 4-портовый коммутатор PoE Passthrough с адаптером PoE Блок питания POE-24-30W

NanoSwitch — это открытый 4-портовый гигабитный коммутатор с сквозной передачей PoE.

Ubiquiti NanoSwitch — это неуправляемый коммутатор с четырьмя портами Gigabit Ethernet . Для своей общей неблокирующей скорости линии Ubiquiti NanoSwitch поддерживает до 4 Гбит / с.

Простое предоставление 2-парного входа 24 В делает NanoSwitch 4-портовым неуправляемым коммутатором для установки вне помещений с «всегда включенным» 2-парным выходом 24 В на трех портах.

PoE In — порт RJ45 поддерживает подключения 10/100/1000 Ethernet и поддерживает пассивное 24 В, 2-парное PoE для питания коммутатора и PoE Out Порты — RJ45 поддерживают подключения 10/100/1000 Ethernet, а также три пассивные 24 В, 2-парные порты PoE обеспечивают выход PoE до 24 Вт.

NanoSwitch имеет форм-фактор, защищающий от атмосферных воздействий. Рабочая температура: от -30 до 70 ° C (от -22 до 158 ° F)

+

Модель : POE-24-30W

POE-24-30W от Ubiquiti Networks — это сменный гигабитный адаптер PoE с выходным напряжением 24 В постоянного тока при 1,25 А. Это отличный PoE для продуктов airFiber. Включает защиту от перенапряжения, защиту от зажима, максимальный разряд от перенапряжения и кабель переменного тока с заземлением.

Инжектор POE-24-30W PoE от Ubiquiti Networks разработан для продуктов компании airFiber, airMAX, EdgeMAX, mFi, UniFi AP и UniFi Video / airVision. Этот адаптер 24 В постоянного тока, 30 Вт обеспечивает защиту от перенапряжения, зажима, максимального импульсного разряда и пикового импульсного тока.


• Защита от перенапряжения
• Зажимная защита
• Максимальный импульсный разряд
• Пиковый импульсный ток
• Кабель переменного тока с заземлением

Модель : N-SW

  • Размеры : 196.4 x 93,5 x 32,4 мм (7,73 x 3,68 x 1,28 дюйма)

  • Вес : 271 г (9,6 унции)

  • Характеристики корпуса: Белый поликарбонат

  • Общая скорость неблокирующей линии: 4 Гбит / с

  • Типичная потребляемая мощность: 1,5 Вт

  • Пассивный PoE Макс. Мощность на порт: 24 В, 2 пары, 1 А на порт (24 Вт)

  • Всего пассивного PoE макс.Мощность: 24 В, 2 пары, 1 А для 3 портов (24 Вт)

  • Метод питания: Пассивный 24 В, 2-парный вход PoE

  • Источник питания: POE-24-24W Адаптер PoE (не входит в комплект)

  • Диапазон напряжения пассивного PoE: 21,6 — 26,4 В

  • Светодиоды: Скорость / Связь / Активность (все порты)

  • Сетевые интерфейсы: (4) порта RJ45 10/100/1000 Мбит / с

  • Интерфейсы PoE: пассивный 24 В, 2-парный вход PoE

  • Защита от электростатических разрядов / ЭМП: Воздух: ± 24 кВ, Контакт: ± 24 кВ

  • Рабочая температура: от -30 до 70 ° C (от -22 до 158 ° F)

  • Рабочая влажность: от 5 до 95% без конденсации

  • Удары и вибрация: ETSI300-019-1.4 Стандарт

  • Сертификаты CE, FCC, IC

  • 4 порта Gigabit Ethernet

  • Скорость неблокирующей линии 4 Гбит / с

  • Прочный всепогодный форм-фактор

  • Крепление к столбу или стене

https://dl.ubnt.com/datasheets/NanoSwitch/NanoSwitch_DS.pdf

https://dl.ubnt.com/guides/NanoSwitch/NanoSwitch_QSG.pdf

+

Модель : POE-24-30W

  • Выходное напряжение: 24 В постоянного тока при 1 А
  • Входное напряжение: от 90 до 260 В переменного тока при 47-63 Гц
  • Входной ток: 0.3 А при 120 В переменного тока / 0,2 А при 230 В переменного тока
  • Пусковой ток: <15 А пик при 120 В перем. Тока / <30 А пик при 230 В перем. Тока
  • Мощность PoE: 30 Вт
  • КПД: ± 70%
  • Пульсация на выходе: максимум 1%
  • Частота переключения: 200 кГц
  • Линейное регулирование: ± 0,5%
  • Регулировка нагрузки: ± 1%
  • Разъем переменного тока: IEC-320 C6
  • Data In / PoE: экранированная розетка RJ45
  • Индикаторы
  • : светодиодный индикатор питания меняет цвет с током 80%
  • Защита от перенапряжения: общий режим
  • Защита от зажима: Данные: Данные 11 В / Питание: 77.5 В
  • Максимальный импульсный разряд: мощность 1200 А (8/20 мкс)
  • Пиковый импульсный ток: 36 А (10/1000 мкс) данные
  • Емкость шунта: <5 пФ
  • Время отклика: <1 наносекунды
  • Соответствие: UL, EN55022 (CISPR22) класс B, CE
  • Рабочая температура: от -10 до 60 ° C (от 14 до 140 ° F)
  • Температура хранения: от -4 до 185 ° F (от -20 до 85 ° C)
  • Рабочая влажность: от 5 до 90% без конденсации
  • Размеры (Д x Ш x В): 3,3 x 1.7 x 1,1 дюйма (8,5 x 4,3 x 3,0 см)
  • Вес: 113,4 г (4,0 унции)

Flytec Computers Отзывы клиентов

Напишите отзыв первым

В эту деталь входит:

Кол-во:
1 x Деталь: N-SW Открытый 4-портовый транзитный коммутатор PoE NanoSwitch N-SW Ubiquiti Networks

Кол-во:
1 x Деталь: POE-24-30W PoE-инжектор Ubiquiti Networks POE-24-30W (24 В постоянного тока, 30 Вт) Сменный гигабитный адаптер PoE

Модель 7194 2-канальный коммутатор BNC, 50 Ом, A / B, со сквозным портом и удаленным Telnet

Обзор

Дистанционно управляемый сетевой коммутатор Path Way®, коаксиальный BNC


Двухканальный коммутатор A / B, модель 7194, BNC, 50 Ом, со сквозным портом и удаленным Telnet

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

  • РАЗЪЕМЫ ПОРТА ЗАДНЕЙ ПАНЕЛИ: (1) BNC (F) с маркировкой CH-1 COM.(1) BNC (F) помечено как CH-2 COM и (1) BNC (F) помечено PASS.
  • РАЗЪЕМЫ ПОРТА ПЕРЕДНЕЙ ПАНЕЛИ: (2) BNC (F) с маркировкой CH-1A и CH-1B. (2) BNC (F) CH-2A и CH-2B. (1) Разъем BNC (F) с надписью PASS.
  • ДИСПЛЕЙ
  • : (2) Светодиод на передней панели отображает положение переключателя и состояние питания для каждого канала. (1) кнопка для каждого канала.
  • REMOTE: (1) гнездовой разъем RJ45 на задней панели для подключения 10/100 BASE-T LAN Ethernet, который использует команды Telnet для удаленного управления.
  • POWER: утвержденный UL настенный модуль питания 100VAC / 240VAC, 50Hz / 60Hz подает на устройство 12 В постоянного тока, 500 мА. Имеет 2-контактную неполяризованную вилку США.
  • РАЗМЕРЫ: Монтаж в стойку 19,0 дюймов Ш x 1,75 дюйма В x 10,0 дюймов (высота стойки 1U) (48,3 x 4,4 x 25,4 см)
  • ВЕС: Приблизительно 5,3 фунта. (2,4 кг)

PathWay®, модель 7194, двухканальный BNC, 50 Ом, приложение со сквозным портом:

На рисунке показаны каналы 1 и 2 с разъемами BNC 50 Ом.У каждого канала есть ОБЩЕЕ устройство, подключенное к его ОБЩЕМУ порту BNC 50 Ом, обеспечивающее доступ к двум устройствам, подключенным к портам BNC 50 Ом, портам A и B. Есть два сквозных порта BNC; Один на передней панели и один на задней панели, который обеспечивает соединение для передачи сигнала прямо между передней и задней панелями. Порт удаленного доступа RJ45 имеет IP-адрес и принимает команды Telnet для удаленного управления моделью 7194.

ОСОБЕННОСТИ:

  • Порты коммутатора прозрачны для всех данных.
  • Как центр, так и оболочка интерфейса BNC каналов 1 и 2 переключаются через электромеханические реле с функцией отключения перед включением.
  • Центр и оболочка интерфейса BNC проходных портов проходят напрямую.
  • Независимое управление каждым каналом с группировкой.
  • Кнопочное управление на передней панели.
  • Коммутатор сохраняет положение при потере мощности и продолжает передавать данные.
  • Дистанционное управление положением переключателя из среды 10 / 100Base-T LAN Ethernet.
  • Удаленное управление Командный интерфейс Telnet позволяет пользователю управлять положением переключателя, блокировать операции на передней панели и получать информацию о состоянии переключателя.
  • Интерфейс
  • Telnet также поддерживает отправку необработанных TCP-пакетов.
  • Светодиод на передней панели отображает текущее положение и состояние питания.
  • Все порты BNC согласованы по сопротивлению для поддержки оборудования 50 Ом.

Двухканальный коммутатор BNC 50 Ом A / B Pathway® модели 7194 с сквозным портом и удаленным Telnet позволяет пользователю совместно использовать одно портовое интерфейсное устройство, подключенное к ОБЩЕМУ порту, среди двух других устройств, подключенных к A и Порты B для каждого канала.Доступ к удаленному управлению может быть выполнен с помощью соединения Ethernet 10 / 100BASE-T и команд Telnet.

Также имеется пара сквозных портов, которые обеспечивают связь для передачи сигнала прямо между передней и задней частью устройства. Модель 7194 заключена в полноразмерную стойку высотой 1U, цельнометаллическое, черное шасси, предназначенное для защиты от электромагнитных / радиопомех, и помещается в стандартную 19-дюймовую стойку.

ОПЦИЯ: МОДУЛЬ ПИТАНИЯ ШИРОКОГО ДИАПАЗОНА

(Кат. № 517277) Настольный силовой модуль, внесенный в списки CE, RoHS и UL, 100–240 В переменного тока, 50–60 Гц для использования вместо стандартного модуля питания, входящего в комплект поставки устройства.Имеет вход IEC 60320 C14. Идеально подходит для международных приложений.

Ознакомьтесь с предлагаемыми кабелями для использования с коммутатором модели 7194.

Кабели, рекомендуемые для использования с коммутатором модели 7194
Номер детали Описание

9-006
9-010
8

-006
8

-010

Коаксиальный кабель RG58, 50 Ом, 6 футов.(M / M)
RG58 Коаксиальный, 50 Ом, 10 футов. (M / M)
Коаксиальный кабель Thinnet RG58, 50 Ом, 6 футов (M / M)
Коаксиальный кабель Thinnet RG58, 50 Ом, 10 футов (M / M)

Electro Standards может удовлетворить все ваши требования к сетевому кабелю. Щелкните здесь, чтобы перейти на нашу веб-страницу КАБЕЛИ, МЕДНАЯ СЕТЬ.

Для заказных сетевых коммутаторов позвоните в нашу дружелюбную службу поддержки клиентов по телефону 401-943-1164, напишите по адресу [email protected] или заполните нашу онлайн-форму: / Products-Custom / Copper-Switch /

На все коммутаторы данных, устройства для передачи данных и устройства для сбора данных распространяется годовая гарантия от производственных дефектов.Предел ответственности ESL ограничен стоимостью предоставленного продукта ESL.

* Цены онлайн могут быть изменены и проверены.

Вся продукция ESL доступна для экспорта.

Electro Standards приветствует международные запросы: коммутатор для координатора, прерыватель для оборудования, прерыватель для калькулятора, прерыватель для компьютера, переключатель для устройства управления.

Ubiquiti NanoSwitch Открытый 4-портовый сквозной коммутатор PoE — N-SW

Объедините и сэкономьте на доставке
• Распределение позиций для вашего заказа обычно занимает 1-3 рабочих дня в зависимости от наличия на складе после получения оплаты
• Время доставки будет применяться по истечении указанного выше периода (пожалуйста, посетите веб-сайт курьера, чтобы узнать расчетное время доставки после отправки вашего заказа)
• Простота получения — все товары из вашего заказа обычно упаковываются вместе для одной доставки
• Низкая стоимость — стоимость доставки рассчитывается на основе кубического размера и / или веса вашего заказа.
• Подтвержденная окончательная стоимость доставки будет отображаться во время оформления заказа.

Стоимость доставки (Только почтовый индекс Австралии.Для клиентов из Новой Зеландии, пожалуйста, уточняйте стоимость доставки во время оформления заказа. В настоящее время мы не осуществляем доставку за границу, кроме Новой Зеландии.)
Пожалуйста, введите свой почтовый индекс ниже, чтобы узнать приблизительную стоимость доставки текущего продукта:

Отслеживание вашего заказа
Вы можете отслеживать статус своего заказа на странице Mwave «Моя учетная запись».

Как только ваш заказ будет отправлен и получен курьером, вы получите электронное письмо с вашим номером для отслеживания. Если вы не получили электронное письмо, вы все равно можете получить подробную информацию на странице «Моя учетная запись».

Для отслеживания вашего заказа просто посетите указанные ниже сайты, указав свой номер для отслеживания (отправки)

www.startrack.com.au
www.auspost.com.au
https://www.startrackcourier.com .au / (StarTrack Courier).

Получение вашего заказа
Обратите внимание, что все заказы ДОЛЖНЫ быть подписаны. Убедитесь, что вы доступны по адресу доставки.
Мы не разрешаем нашим курьерам оставлять посылки у вашей двери.

Если вы не находитесь в месте доставки во время доставки, курьер оставит записку, и вам нужно будет забрать ее из местного почтового отделения или пункта Startrack.
Все посылки с курьером StarTrack будут возвращены в Mwave.

Открытый 4-портовый транзитный коммутатор PoE, США — Ace Microelectronics Private Limited, Нью-Дели

Открытый 4-портовый транзитный коммутатор PoE, Франция — Ace Microelectronics Private Limited, Нью-Дели | ID: 19766872073

Технические характеристики

2424 Вт Адаптер PoE (не входит в комплект)
Размеры 196.4 x 93,5 x 32,4 мм (7,73 x 3,68 x 1,28 дюйма)
Модель N-SW
Вес 271 г (9,6 унции)
Характеристики корпуса7 Белый поликарбон Общая скорость неблокирующей линии 4 Гбит / с
Типичное энергопотребление 1,5 Вт
Метод питания Пассивный 24 В, 2-парный вход PoE
Источник питания
Диапазон напряжения пассивного PoE 21.6 — 26,4 В
Светодиоды Скорость / связь / активность (все порты)
Сетевые интерфейсы (4) 10/100/1000 Мбит / с порты RJ45
Интерфейсы PoE 24 Пассивный 2-парный вход PoE
Рабочая температура от -30 до 70 ° C (от -22 до 158 ° F)
Рабочая влажность от 5 до 95% без конденсации

Описание продукта

NanoSwitch — это открытый 4-портовый гигабитный коммутатор с сквозной передачей PoE.

Представляем Ubiquiti Networks NanoSwitch TM, неуправляемый коммутатор с четырьмя портами Gigabit Ethernet. Для своей общей неблокируемой скорости линии NanoSwitch поддерживает до 4 Гбит / с.

Аппаратные характеристики

Благодаря прочному, всепогодному форм-фактору NanoSwitch идеально подходит для развертывания вне помещений. Для быстрой установки компактный NanoSwitch можно легко установить на столб или стену.


Заинтересовал этот товар? Получите последнюю цену у продавца

Связаться с продавцом

Изображение продукта


О компании

Год основания 1996

Юридический статус компании с ограниченной ответственностью (Ltd./Pvt.Ltd.)

Характер бизнеса Импортер

Количество сотрудников от 11 до 25 человек

Годовой оборот 10-25 крор

Участник IndiaMART с июля 2015 г.

GST07AAECA0090K1ZT

Мы, « Ace Microelectronics Private Limited », — очень известная организация в отрасли, занимающаяся оптовой продажей и торговлей широким ассортиментом высококачественного беспроводного широкополосного доступа , корпоративного Wi-Fi, антенн операторского класса, интеграционных платформ и кронштейнов Nano .Предлагаемые продукты высоко ценятся благодаря отличным характеристикам, более длительному сроку службы, плавной работе и привлекательному дизайну.

Видео компании

Вернуться к началу 1

Есть потребность?
Получите лучшую цену

1

Есть потребность?
Получите лучшую цену

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
