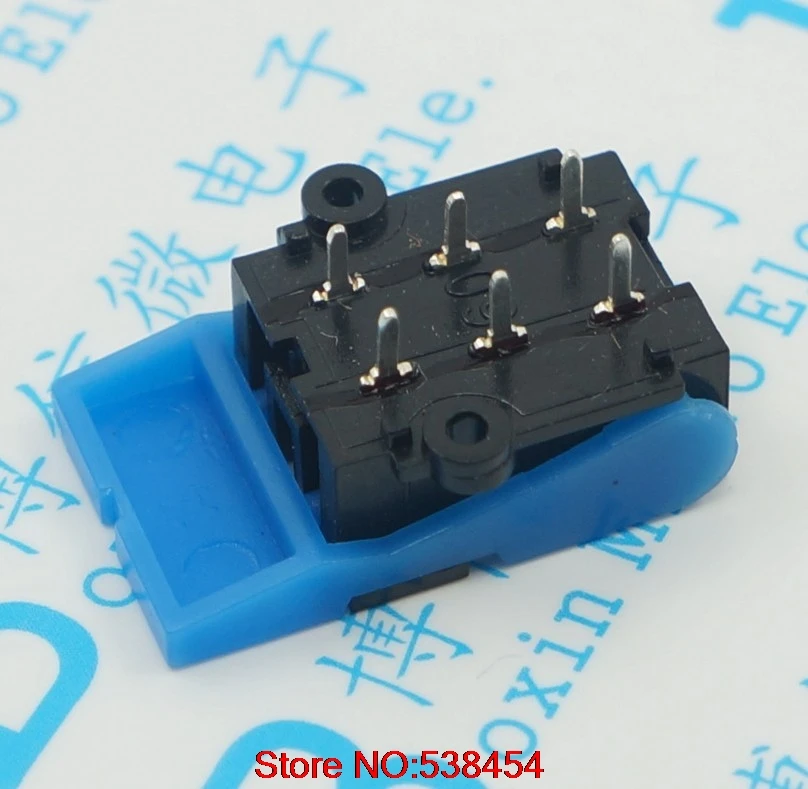

Назначение и принцип работы рычажного переключателя

Рычажный переключатель — важный элемент конструкции проводного телефонного аппарата. Его основное назначение — коммутация разговорных и вызывных цепей при поднятии и опускании телефонной трубки.

Принцип работы рычажного переключателя основан на механическом воздействии телефонной трубки на группу контактов. Когда трубка лежит на аппарате, контакты рычажного переключателя разомкнуты. При поднятии трубки контакты замыкаются под действием пружины, подключая телефон к линии.

Основные функции рычажного переключателя в телефоне

Рычажный переключатель в телефонном аппарате выполняет следующие ключевые функции:

Подключает телефон к линии при снятии трубки
Отключает телефон от линии при укладывании трубки
Переключает телефон из режима ожидания в режим разговора

Активирует схему набора номера при поднятии трубки
Отключает звонок при снятии трубки во время входящего вызова

Виды рычажных переключателей в телефонах

В телефонных аппаратах используются следующие основные типы рычажных переключателей:

Механические рычажные переключатели

Классический вариант с группой контактных пружин, приводимых в действие весом трубки. Отличаются простотой конструкции и надежностью.

Кнопочно-стержневые переключатели

Более современный тип с кнопочным механизмом и стержнями, перемещающимися в корпусе аппарата. Обеспечивают четкое срабатывание.

Герконовые переключатели

Используют герметичные контакты, управляемые магнитным полем. Отличаются высокой надежностью и долговечностью.

Требования к рычажным переключателям телефонов

К рычажным переключателям телефонных аппаратов предъявляются следующие основные требования:

Высокая надежность и долговечность (не менее 200 000 срабатываний)
Четкое и стабильное переключение контактов

Минимальное переходное сопротивление контактов
Отсутствие дребезга контактов при переключении
Устойчивость к механическим воздействиям

Конструкция механического рычажного переключателя

Типовая конструкция механического рычажного переключателя включает следующие основные элементы:

Подставка из пластмассы или металла
Рычаг с пружиной для возврата в исходное положение
Группа контактных пружин (обычно 3-6 шт.)
Изоляционные прокладки между контактными пружинами
Регулировочные винты для настройки

Принцип работы электронных рычажных переключателей

В современных цифровых телефонах функции рычажного переключателя часто реализуются электронным способом:

Датчик фиксирует положение трубки
Микроконтроллер обрабатывает сигнал датчика
Электронные ключи коммутируют цепи телефона

Программно реализуются все функции механического переключателя

Применение рычажных переключателей в других устройствах

Помимо телефонных аппаратов, рычажные переключатели применяются и в других устройствах:

В коммутаторах телефонных станций
В пультах диспетчерской связи
В системах управления грузовыми лифтами
В некоторых видах бытовой техники

Преимущества и недостатки механических рычажных переключателей

Механические рычажные переключатели имеют свои плюсы и минусы по сравнению с электронными аналогами:

Преимущества:

Простота конструкции
Высокая надежность
Не требуют питания для работы

Недостатки:

Подвержены механическому износу
Возможно окисление контактов
Ограниченный ресурс срабатываний

Особенности обслуживания рычажных переключателей

При обслуживании рычажных переключателей телефонных аппаратов необходимо:

Периодически проверять четкость срабатывания

Очищать контакты от пыли и грязи
При необходимости регулировать положение контактных пружин
Заменять переключатель при механических повреждениях
Смазывать подвижные части специальной смазкой

Перспективы развития технологий переключения в телефонах

Современные тенденции в разработке телефонных аппаратов предполагают следующие направления развития:

Переход на полностью электронные методы коммутации
Применение сенсорных технологий для определения положения трубки
Интеграция функций переключения в микросхемы телефона
Разработка «умных» алгоритмов управления режимами работы

Таким образом, рычажный переключатель остается важным функциональным элементом проводных телефонных аппаратов, обеспечивая их базовую работоспособность. При этом в перспективе его функции все больше будут реализовываться электронными методами.

Для чего нужен рычажный переключатель

Часть текста, а также схемы и диаграмма напряжений АТС-абонент взяты из книги Евсеева А.Н. «Радиолюбительские устройства телефонной связи» (М.: Радио и связь, Малип, 1999г) Параграф «Устройство телефонного аппарата и основы телефонной связи»

Основные компоненты телефонного аппарата использующего проводную связь.

В состав телефонных аппаратов, предназначаемых для работы в телефонных сетях, входят обязательные элементы: объединенные в микротелефонную трубку микрофон и телефон, вызывное устройство, трансформатор, разделительный конденсатор, номеронабиратель, рычажный переключатель.

Микрофон служит для преобразования звуковых колебаний речи и электрический сигнал звуковой частоты. Микрофоны могут быть угольными, конденсаторными, электродинамическими, электромагнитными, пьезоэлектрическими. Их можно классифицировать на активные и пассивные. Активные микрофоны непосредственно преобразуют звуковую энергию в электрическую. В пассивных же микрофонах звуковая энергия преобразуется в изменение какого-либо параметра (чаще всего — емкости и сопротивления). Для работы пассивного микрофона обязательно требуется вспомогательный источник питания. На принципиальных схемах микрофон обозначают латинскими буквами ВМ.

Телефоном называют прибор, предназначенный для преобразования электрических сигналов в звуковые и рассчитанный для работы в условиях нагрузки на ухо человека. (Более расширенное определение на странице Телефон. Понятие и история)

В зависимости от конструкции телефоны подразделяют на электромагнитные, электродинамические, с дифференциальной магнитной системой и пьезоэлектрические. В старых телефонных аппаратах использовали телефоны электромагнитного типа. В них телефонах катушки закреплены неподвижно. Под действием протекающего в катушках тока возникает переменное магнитное поле, приводящее в движение подвижную мембрану, которая и излучает звуковые колебания.

Полоса рабочих частот для микрофонов и телефонов, используемых в телефонных аппаратах, составляет примерно 300. 3500 Гц. На принципиальных схемах телефон обозначают латинскими буквами BF.

Для удобства пользования микрофон и телефон объединены в микротелефонной трубке.

Вызывное устройство служит для преобразования вызывного сигнала переменного тока в звуковой сигнал. Применяют электромагнитные или электронные вызывные устройства.

В аппаратах старого типа вызывное устройство представляло собой одно- или двухкатушечный звонок. Звуковой сигнал образовывался в результате удара бойка о звонковые чашки. Протекающий в катушках ток частотой 16. 50 Гц создавал переменное магнитное поле, которое приводило в движение якорь с бойком. В телефонных звонках использовали постоянные магниты, создававшие определенную полярность магнитопровода, поэтому такие звонки называли поляризованными. Сопротивление обмоток звонка постоянному току 1,5. 3 кОм, рабочее напряжение 30. 50 В. На принципиальных схемах звонок обозначают латинскими буквами НА.

Практически во всех современных телефонных аппаратах сейчас используется электронное вызывное устройство. Оно преобразует вызывной сигнал в звуковой тональный сигнал, который может имитировать, например, пение птицы. В качестве акустического излучателя при этом используют телефон, компактный динамик или пьезоэлектрический вызывной прибор. Схемы электронных вызывных устройств выполняют на транзисторах или интегральных микросхемах.

Трансформатор телефонного аппарата предназначен для связи отдельных элементов разговорной части и для согласования их сопротивлений с входным сопротивлением абонентской линии. Он, кроме того, позволяет устранять так называемый местный эффект.

Разделительный конденсатор служит элементом подключения вызывного устройства к абонентской линии в режиме ожидания и приема вызова. При этом обеспечивается практически бесконечно большое сопротивление телефонного аппарата постоянному току и малое сопротивление — переменному. В телефонных аппаратах применяют разделительные конденсаторы емкостью 0,25. 1 мкф и на номинальное напряжение 160. 250 В.

Номеронабиратель при импульсном наборе обеспечивает подачу импульсов набора номера в абонентскую линию с целью установления требуемого соединения. То есть линия номеронабирателем периодически замыкается и размыкается. В телефонных аппаратах применяют механические и электронные номеронабиратели.Причём дисковый механический номеронабиратель (имеет диск с десятью отверстиями) в современных аппаратах уже не устанавливается, Но для понимания принципа работы системы АТС-абонент именно его работа более наглядна.

При вращении диска по часовой стрелке заводится пружина механизма номеронабирателя. После отпускания диска он вращается в обратную сторону под действием пружины, при этом происходит периодическое размыкание контактов, замыкающих абонентскую линию. Необходимая скорость и равномерность вращения диска достигаются наличием центробежного регулятора или фрикционного механизма. Формирование импульсов при свободном движении диска обеспечивает их стабильную частоту и необходимый интервал между импульсными посылками, соответствующими двум соседним цифрам набираемого номера. Необходимый интервал обеспечивается благодаря тому, что число размыканий импульсных контактов всегда выбирается на одно два больше, чем требуется подать импульсов в линию. Этим обеспечивается гарантированная пауза между пачками импульсов (0,2. 0,8 с). При этом указанные лишние импульсы в линию не поступают, поскольку в это время импульсные контакты шунтируются одной из групп контактов номеронабирателя. Имеются также контакты, замыкающие телефон при наборе номера, чтобы исключить громкие щелчки в телефоне. Частота импульсов, формируемых номеронабирателем, должна составлять (10±1) имп./с. Число проводов, соединяющих номеронабиратель с другими элементами телефонного аппарата, может быть 3 — 5.

Читайте также: Грибы полевые съедобные фото и описание

Электронные номеронабиратели, которыми комплектуются современные телефонные аппараты, выполнены на интегральных микросхемах и транзисторах. Набор номера осуществляют нажатием кнопок клавиатуры — так называемой тастатуры. Поскольку скорость нажатия кнопок может быть сколь угодно большой, в среднем на наборе одной цифры номера экономится 0,5 с. Кроме того, тастатурные номеронабиратели предоставляют пользователям различные удобства, экономящие время: запоминание последнего набранного номера, возможность запоминания нескольких десятков номеров и др. Питание электронных номеронабирателей осуществляется как от абонентской линии, так и от сети напряжением 220 В через блок питания.

В настоящее время всё большее распространение получает тональный набор номера. В этом случае в линию аппаратом абонента посылаются не пачки импульсов а кратковременные сигналы определённых частот, каждое значение которых соответствует определённой цифре. Тональный набор номера более быстрый, так как не требуется дожидаться прохождения пачек импульсов от цифр с большим значением и нуля. Но естественно для использования тонального набора должна использоваться современная АТС с поддержкой возможности такого набора.

Тональный набор, он же DTMF или тональный сигнал (англ. Dual-Tone Multi-Frequency) — двухтональный многочастотный аналоговый сигнал, используемый для набора телефонного номера. В DTMF передаваемая цифра кодируется сигналом полученным суммированием двух синусоидальных напряжений определенной частоты. Используется две группы по четыре частоты звукового диапазона в каждой.

Таблица частот тонального набора номера DTMF

1	2	3	A	697 Гц
4	5	6	B	770 Гц
7	8	9	C	852 Гц
*		#	D	941 Гц
1209 Гц	1336 Гц	1477 Гц	1633 Гц

В современных проводных телефонных аппаратах часто реализуется возможность выбора стандарта набора номера. Это либо переключатель «PULSE/TONE» либо возможность программно изменить вид набора. Кстати возможность этого переключения часто создаёт проблемы у несведущих пользователей. Случайно переключив переключатель «PULSE/TONE» в неправильное положение люди несут аппараты в ремонтные мастерские с проблемой «не набирается номер».

Рычажный переключатель обеспечивает подключение к абонентской линии вызывного устройства телефонного аппарата в дежурном состоянии (трубка лежит) и разговорных цепей или номеронабирателя в рабочем состоянии (трубка снята).

Рычажный переключатель представляет собой группы из нескольких переключающих контактов в старых аппаратах, срабатывающих при снятии телефонной трубки; или одного контакта (иногда геркона) в аппаратах современных.

Местный эффект в телефонах и способ его ослабления.

При работе телефонного аппарата в разговорном режиме возникает местный эффект, т.е. прослушивание собственной речи в телефоне аппарата. Местный эффект объясняется тем, что ток, протекающий через микрофон, поступает не только в абонентскую линию, но и в собственный телефон. Для устранения этого нежелательного явления в современных телефонных аппаратах используют противоместные устройства.

Существуют различные типы подобных устройств. Одно из них представлено на рис. 1.

Рис.1. Функциональная схема телефонного аппарата с противоместным эффектом

Микрофон ВМ1, телефон BF1, балансный контур Zб и линия Zл связаны между собой обмотками трансформатора Т1: линейной I, балансной II и телефонной III. Во время разговора, когда сопротивление микрофона изменяется, разговорные токи звуковой частоты протекают по двум цепям: линейной и балансной. Из схемы видно, что токи, протекающие через обмотки I и II, суммируются с противоположными знаками, поэтому ток в обмотке 111 будет отсутствовать в том случае, если токи в линейной и балансной обмотках равны по величине. Это достигается соответствующим выбором элементов балансного контура Zб, параметры которого зависят от параметров линии Zл. Сопротивление линии содержит активную и емкостную составляющие, поэтому балансный контур выполняют из резисторов и конденсаторов.

Полное устранение местного эффекта достигается только на одной определенной частоте и определенных параметрах линии, что в реальности невыполнимо, так как речевой сигнал содержит широкий спектр частот, а параметры линии изменяются в широких пределах (зависят от удаленности абонента от АТС, переходных сопротивлений и емкостей в кабелях и др.). Практически же местный эффект полностью не пропадает, а только ослабляется подобными схемами.

Рычажный переключатель — раздел Философия, Регулирование движения поездов на станциях производится средствами релейной электрической централизации ЭЦ Рычажный Переключатель – Это Простое Коммутационное Устройство, Имеюще.

Читайте также: Айва японская когда цветет

Рычажный переключатель – это простое коммутационное устройство, имеющее несколько групп электрических контактов, которые подключают (или отключают) разговорную схему телефонного аппарата к АТС. В старых моделях телефонов используется конструкция рычажного переключателя с несколькими группами контактов, на которые воздействует вес трубки, лежащей на телефонном аппарате. Когда телефонная трубка находится на отведенном ей месте на аппарате, контакты рычажного переключателя разомкнуты, и телефон отключен (т. е. свободен). Когда телефонная трубка поднимается, под действием натянутой пружины контакты рычажного переключателя замыкаются, подключая телефонный аппарат к АТС.

В современных электронных телефонах такие механические контакты, как правило, заменены отдельным выключателем, который управляет герметизированным электромагнитным реле. Реле выполняет ту же функцию, что и контакты механического рычажного переключателя, но управляется электрическим сигналом. Релейный способ обычно используется в беспроводных и сотовых телефонных аппаратах.

Эта тема принадлежит разделу:

Регулирование движения поездов на станциях производится средствами релейной электрической централизации ЭЦ

Ведущую роль по увеличению пропускной и провозной способности дорог повышению перерабатывающей способности сортировочных горок грузовых станций.. регулирование движения поездов на станциях производится средствами релейной.. большое распространение получила диспетчерская централизация дц для телемеханического управления стрелками и..

Если Вам нужно дополнительный материал на эту тему, или Вы не нашли то, что искали, рекомендуем воспользоваться поиском по нашей базе работ: Рычажный переключатель

Что будем делать с полученным материалом:

Если этот материал оказался полезным ля Вас, Вы можете сохранить его на свою страничку в социальных сетях:

Все темы данного раздела:

Принцип построения систем телеуправления и телесигнализации
Управление удаленными объектами осуществляется из единого пункта управления (ПУ) оператором. На этом пункте находится диспетчерский комплект приемно-передающей аппаратуры, а непосредственно около

Принцип построения систем телеизмерения
Системы телеизмерения предназначены для передачи значений контролируемых параметров на значительные расстояния. Необходимость в таких системах вызвана тем, что при больших расстояниях передачи и ис

Основы единой автоматизированной системы связи
В нашей стране создана ЕАСС (единая автоматизированная система связи). Основой ЕАСС является первичная сеть – сеть типовых каналов передачи и групповых трактов, предназнач

Сигнализация станционных светофоров
Сигнальные показания светофоров на станции и их взаимозависимость должны соответствовать Инструкции [2]. Нормальным показанием станционных светофоров является запрещающее, а при переводе их на авто

Изоляция путей на станции
Путевое развитие станции делится изолирующими стыками на отдельные участки, которые оборудуются электрическими рельсовыми цепями, а они в свою очередь, контролируют свободность или занятость путей

Полуавтоматическая блокировка
Системы ПАБ применяются на малодеятельных участках, где объем перевозок небольшой и его увеличение не планируется. При полуавтоматической блокировке правом на занятие поездом перегона явля

Принцип отправления и прибытия поездов при ПАБ
Последовательность работы Станция отправления Станция прибытия Действия дежурного Работа устройств автоматик

Принцип построения двузначной автоблокировки постоянного тока
Для повышения пропускной способности участков железных дорог межстанционные перегоны делятся на ряд блок участков, каждый из которых ограждается отдельным проходным сигналом. В этом случае на одном

Назначение и принцип действия числовой кодовой автоблокировки
Характер схемы автоблокировки определяют в основном три условия: система сигнализации (трехзначная, четырехзначная, многозначная), род тяги на участке (электрическая или автономная), а также способ

Посылаемого в следующую рельсовую цепь
Показание светофора Возбужденные сигнальные реле (Ж и З) Код, в котором работает реле Т (посылаемый к следующему сетофору) Примечани

Общие принципы построения систем электрической централизации (ЭЦ)
Структурная схема электрической централизации ЭЦ представлена на рис. 2.40, она включает в себя аппаратуру центрального поста ЭЦ, а также напольное технологическое оборудование. К аппаратуре центра

Аппараты управления и контроля
Для управления и контроля устройствами ЭЦ релейного типа на российских железных дорогах в эксплуатации находятся пульты-табло, пульты-манипуляторы и выносные табло трех поколений: же

Требования птэ к устройствам ЭЦ
Устройства ЭЦ должны обеспечивать: взаимное замыкание стрелок и светофоров; контроль взреза стрелки с одновременным закрытием светофора, ограждающего данный маршрут;

Номеронабиратель
Всякий раз, когда абонент поднимает трубку телефона, собираясь позвонить, местная телефонная станция должн

Автоматические телефонные станции декадно-шаговой системы
Для построения АТС декадно-шаговой системы применяют следующие ступени искания: предварительного искания (ПИ), группового искания (ГИ) и линейного искания (ЛИ) (рис. 4.1). В качестве Пи применяются

Автоматические телефонные станции координатной системы
Рассмотренные выше АТС декадно-шаговой системы обладают рядом недостатков, обусловленных техническими характеристиками коммутационных приборов (сложность конструкции, большое число повреждений, зна

Читайте также: Виды термометров для детей

Квазиэлектронные автоматические телефонные станции
В квазиэлектронной АТС (АТСКЭ) коммутацию разговорных цепей производят реле с магнитоуправляемыми контактами (герконовые, ферридовые), а управление ими — электронные приборы. АТСКЭ по сравнению с А

Понятие о телефонной нагрузке
Телефонная нагрузка — это время занятия абонентами соединительных устройств за определенный промежуток времени, например за час или сутки (часо-занятие). Интенсивность телефонной нагрузки

Междугородняя телефонная связь
Междугородняя телефонная связь служит для установления соединения между абонентами, удаленными друг от друга на большие расстояния. Междугородняя телефонная связь на железнодорожном трансп

Многоканальная связь
3.3.1. Системы с частотным разделением каналов 3.3.2. Системы с временным разделением каналов 3.3.3. Классификация линий связи Контрольные вопросы

Передача дискретной информации. Цифровые сети с интеграцией услуг
3.4.1. Типы телекоммуникационных сетей 3.4.2. Каналы передачи данных 3.4.3. Цифровые сети с интеграцией услуг Контрольные вопросы Типы

Типы телекоммуникационных сетей
Коммуникационная сеть– система, состоящая из объектов, выполняющих функции генерации, преобразования, хранения и потребления продукта, называемых пунктами (узлами) сети, и линий пе

Каналы передачи данных
Среда передачи данных – совокупность линий передачи данных и блоков взаимодействия (т. е. сетевого оборудования, не входящего в станции данных), предназначенных для передачи данных

Цифровые сети с интеграцией услуг
Развитие цифровых методов и систем передачи на основе импульсно-кодовой модуляции и временного уплотнения каналов связи привело к созданию цифровых сетей с интеграцией услуг (ISDN – Integrated Serv

Принципы организации систем радиосвязи
Радиосвязью называется процесс обмена информацией с помощью радиоволн. На железнодорожном транспорте служебная радиосвязь начала внедряться с 1949 г. и используется для управления технолог

Системы поездной радиосвязи
Поездная радиосвязь (ПРС) предназначена для обмена информацией поездного диспетчера (ДНЦ) и дежурных по станциям (ДСП) с машинистами поездных локомотивов, а также машинистов встречных и вслед идущи

Система станционной радиосвязи
Станционная радиосвязь (СРС) предназначена для обмена информацией руководителей маневровой и горочной работы (маневрового диспетчера — ДСЦ, станционного диспетчера — ДСЦС, дежурных по паркам приема

Железнодорожные телевизионные системы
Промышленное телевидение прошло несколько ступеней развития и в настоящее время широко применяется в развитых странах в качестве систем видеонаблюдения, регистрации и контроля, а также в охранной с

Библиографический Список
1. Правила технической эксплуатации железных дорог Российской Федерации: утв. М-вом путей сообщения Рос. Федерации 26.05.2000. – М., 2000. – 190 с. 2. Инструкция по сигнализации на железны

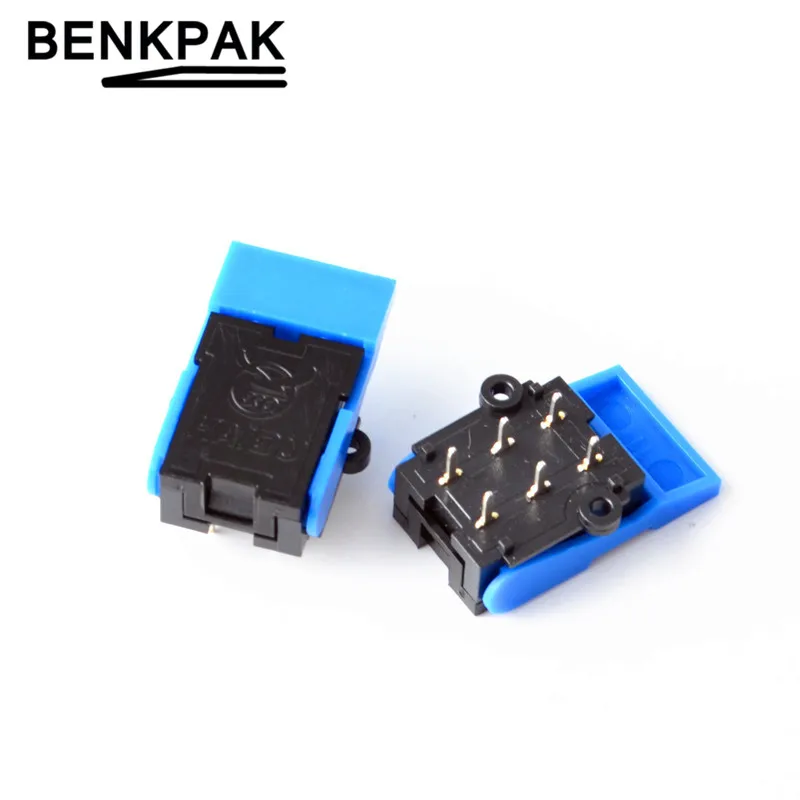

Рычажный переключатель

Рычажный переключатель содержит две контактные группы, переключающиеся при снятии микротелефонной трубки. Одна контактная группа переключает линию от звонка к схеме электронного номеронабирателя, а другая обеспечивает срабатывание схем начальной установки и занятия станции. [1]

Рычажные переключатели применяют в схемах управления грузовыми лифтами. На валик насажены рукоятка 2, которая располагается внутри кабины, и рычаг 4 на ее внешней стороне. [3]

Рычажный переключатель представляет собой группу плоских контактных пружин, приводимую в действие абонентом, когда последний снимает с аппарата или кладет обратно микротелефон. На схеме рис. 3.1 показан рычажный переключатель, имеющий три контактные пружины. [5]

Рычажный переключатель должен обладать большой надежностью действия, поэтому требуется, чтобы он без регулировки и замены частей оставался работоспособным после 200 000 опусканий и подъемов микротелефона. [7]

Рычажный переключатель ( рис. 42) смонтирован на фигурной подставке / из пластмассы. Второй конец этой пружины укреплен на выступе 2 подставки. [9]

Рычажный переключатель имеет два стержня, которые свободно перемещаются в отверстиях корпуса аппарата. [10]

Рычажный переключатель служит для переключения разговорных и вызывных цепей схемы телефонного аппарата. Рычажные переключатели могут быть К нопочно-стержневые и вилочные. В настоящее время промышленность выпускает аппараты с кнопочно-стержневыми переключателями. [12]

Рычажные переключатели , устанавливаемые в коммутаторах и телефонных аппаратах ( настенных), применяют для крепления микротелефонной трубки и для замыкания и размыкания контактных пружин из положения вызов в положение разговор, после снятия микротелефонной трубки с рычага. Рычажные переключатели, устанавливаемые в коммутаторах имеют контактную группу из шести пружин, в телефонных аппаратах контактная группа состоит из пяти пружин. [13]

Рычажные переключатели , устанавливаемые в коммутаторах и телефонных аппаратах, по их назначению, принципу действия и конструкции а нало-гичны рычажным переключателям, применяемым в телефонии системы ОКК-2. Разница состоит лишь в количестве контактных пружин. [15]

Масляный выключатель — Что такое Масляный выключатель?

Коммутационное устройство, предназначенное для включения и отключения силовых высоковольтных цепей и электрооборудования

Масляный выключатель — это коммутационное устройство, предназначенное для включения и отключения силовых высоковольтных цепей и электрооборудования как под нагрузкой, так и без нее.

Этот процесс разрыва электрической цепи выполняется выключателем за счет размыкания силовых контактов, погруженных в трансформаторное масло — из-за этого происходит гашение электрической дуги между ними.

То есть масло служит дугогасительной средой и справляется со своей задачей весьма эффективно.

Устанавливаются они почти всегда в ячейках КРУ (комплектное распределительное устройство) или КСО (камера сборная односторонняя), а также в ОРУ (открытых распределительных устройствах).

После размыкания контактов выключателя масло служит для гашения дуги и как изолирующий материал между высоковольтными контактами.

Только выключатели маломасляные устроены таким образом, что масло в них служит исключительно для дугогашения и лишь частично для изоляции.

Во время процесса отключения в масле, при возникновении дуги в области контакта достигается очень высокая температура, порядка 6 тыс. градусов.

Однако, за счет свойств масла и химической реакции с парами, возникающими во время этого процесса, выделение теплоты при горении дуги не наносит вреда этому электрическому коммутационному устройству.

Все масляные выключатели конструктивно состоят из:

силовой контактной группы — в неё входит подвижный (свеча) и неподвижный контакт (розетка), между которым и возникает дуга, гасящаяся в масле;
изоляторы, которые обеспечивают надёжную изоляцию токопроводящих частей от корпуса, и друг от друга;
1^го или 3^х баков с трансформаторным маслом;
группы блок-контактов, выполняющих контролирующую и управляющую роль;
приводы к масляным выключателям, собраны на довольно мощной включающей катушке, называющейся соленоидом или катушкой соленоида;
отключающая катушка выполняет роль ударного механизма, сбивающего с защёлки включенное устройство выключателя.
Также привод может быть ручной;
специальные отключающие пружины, которые размыкают силовую часть при отключении. За счёт них зависит скорость расхождения контактов.

При подаче питания на катушку соленоида включения его массивный сердечник втягивается, тем самым приводя в движение рычажный механизм, который, в свою очередь, направляет подвижные контакты, то есть свечи, в направлении розеток.

Также механизм включения может быть выполнен и на ручном приводе, тогда работу соленоида должен будет выполнять человек с помощью специального рычага, разумеется, в диэлектрических перчатках.

После тока как свечи вошли в розетку на 20-25 мм, механизм масляного выключателя встает на защелку.

Во время работы, в ячейках где установлены высоковольтные выключатели, должны быть изготовлены блокирующие устройства, которые не позволят механически, включенный высоковольтный аппарат выкатить из ячейки КРУ.

Масляные выключатели, установленные в ячейках должны быть оснащены системами защиты.

Таким образом, он работает в автоматическом режиме.

Его работа и назначение схожи с обычным низковольтным автоматическим выключателем.

При подаче отключающего сигнала или нажатия на механическую кнопку происходит сбивание устройства с защелки и за счет пружин, электрическая цепь разрывается, и он переходит в отключенное состояние.

Отключающие сигналы, которые управляют выключателем, приходят от релейной защиты и автоматики.

Конструкция масляных выключателей выполняется 2

х основных типов:

баковые — обладают большим объемом масла, оснащены одним большим баком сразу для 3^х контактов трехфазного напряжения;
горшковые (маломасляные) — с меньшим объемом масла, но и с дополнительной системой дугогашения, и 3^мя раздельными баками. В них на каждой фазе присутствует отдельный металлический цилиндр, заполненный маслом, в каком и происходит разрыв контактов и подавление электрической дуги.

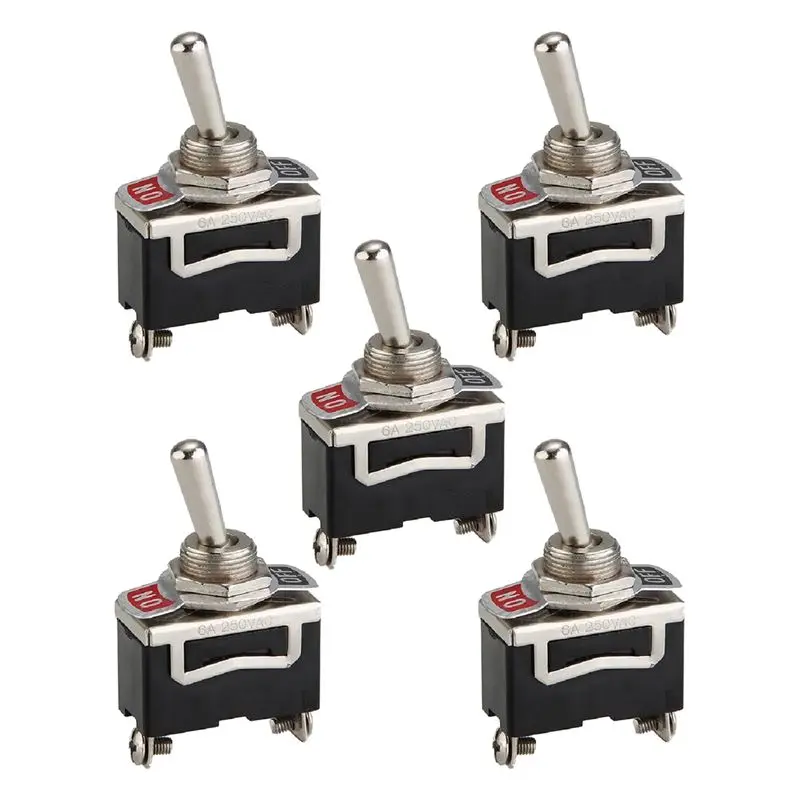

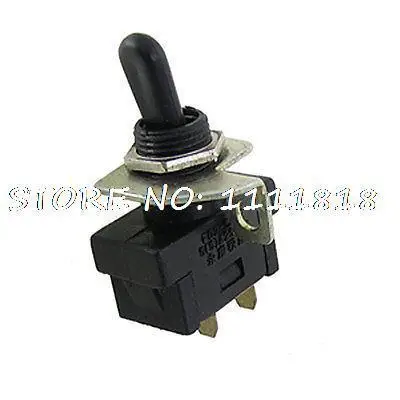

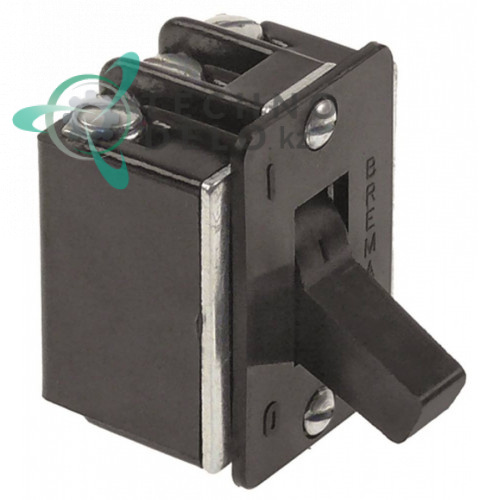

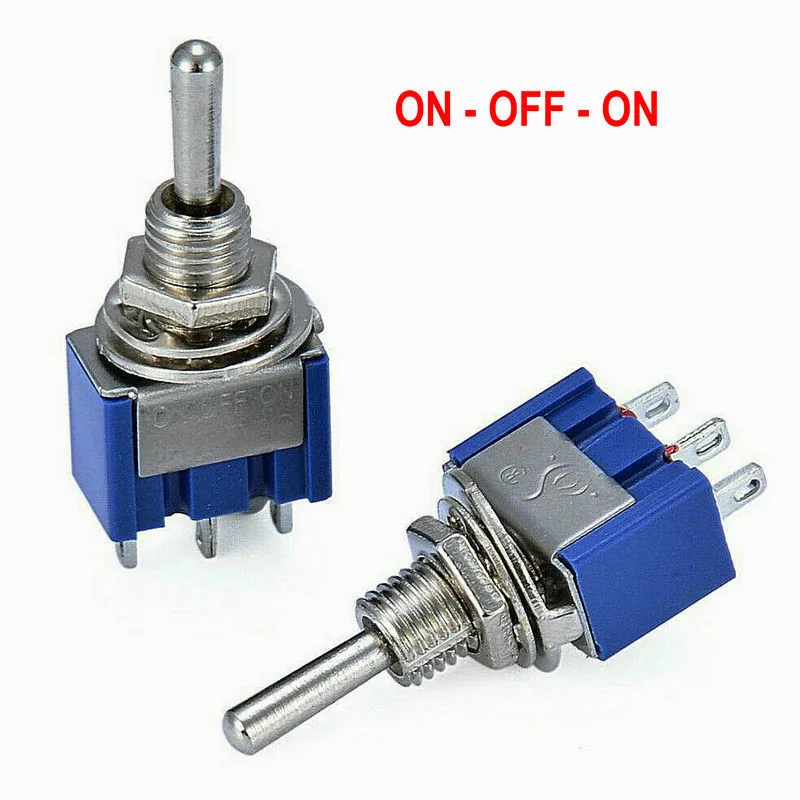

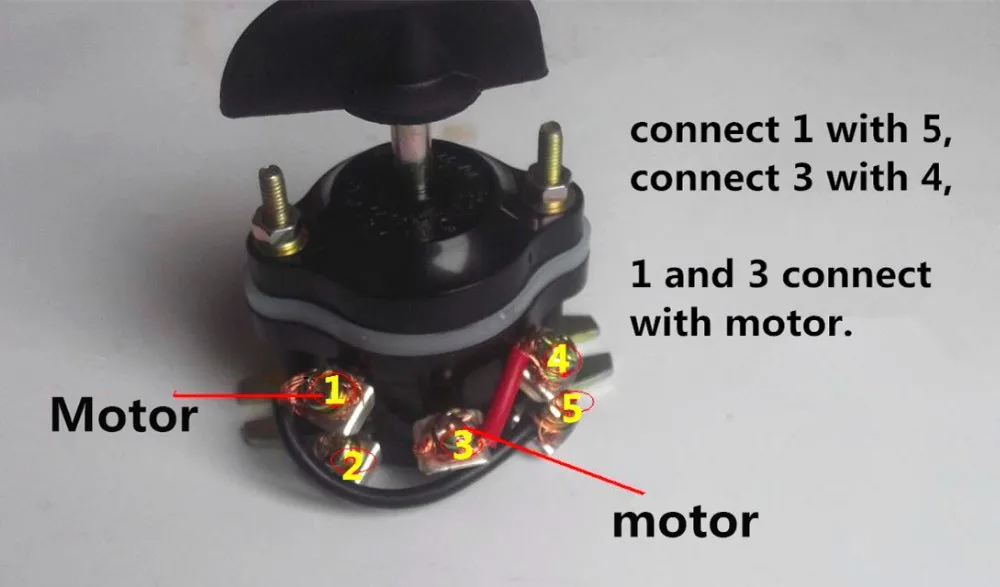

Тумблеры

: особенности, типы и области применения Тумблер

использует технологию интегральных схем и технологию устройства внешнего вида SMT для производства фотоэлектрических переключателей нового поколения. Он имеет интеллектуальные функции, такие как задержка, расширение, внешняя синхронизация, защита от помех, высокая надежность, стабильная рабочая зона и самодиагностика. Этот новый фотоэлектрический переключатель представляет собой электронный переключатель системы активного фотоэлектрического обнаружения, в котором используется импульсная модуляция. Используемый источник холодного света — это инфракрасный свет, красный свет, зеленый свет и синий свет и т. Д., Которые можно быстро и без контакта и повреждения контролировать состояние и действие различных твердых, жидких, прозрачных, черных, мягких, дым и другие вещества.

Каталог

I. Особенности

Тумблер предназначен для переключения цепи путем поворота рукоятки переключателя для включения или выключения цепи. Обычно используемые разновидности тумблеров включают однополюсные двухпозиционные, однополюсные трехпозиционные, двухполюсные двухпозиционные и двухполюсные трехпозиционные и т. Д. Они обычно используются в низковольтных цепях и имеют характеристики гибкого действия ползунка и стабильной и надежной работы. В основном широко используется в: различных инструментах/измерителях и оборудовании, различных электрических игрушках, факсимильных аппаратах, звуковом оборудовании, медицинском оборудовании, косметическом оборудовании и других электронных продуктах.

1. Технические характеристики

Различные аспекты рабочих характеристик тумблеров:

(1) Технические характеристики электрических характеристик

A. Испытание сопротивления контакта:

— Испытание при малом токе (100 мА).

Требования: Должно быть менее 30 мОм.

B. Испытание сопротивления изоляции:

Подайте напряжение постоянного тока 500 В в течение 1 минуты и проверьте следующие методы контакта:

— Между контактными клеммами.

— между резиновым корпусом сиденья и ножками ряда.

Требования: Должно быть более 100 МОм.

C. Испытание на выдерживаемое напряжение:

Входное переменное напряжение 500 В (50–60 Гц), ток чувствительности в течение 1 минуты составляет 0,5 мА, испытание в соответствии со следующим методом контакта:

— между рядами ножек

— между ножками ряда и оболочка

Требования: Отклонения от нормы, такие как повреждение изоляции, отсутствуют.

(2) Технические характеристики механических характеристик

A. Нормальное рабочее усилие: 250+_50gf

B. Прочность на конце

— Увеличивайте усилие (500 гс) на кончике в любом направлении в течение 1 минуты.

— В ряду ножек нет аномалий, таких как треск, движение и т. д.

Требования: Соответствие механическим и электрическим характеристикам.

C.Стандартный статус теста

— Температура, влажность и давление воздуха при испытании, если не указано иное:

– Температура 5℃~35℃

– Влажность 45%~85%

— Давление воздуха 80 кПа~106 кПа

(3) Долговечность

A. Испытание на паяемость

Верх клеммы погружается в паяльную ванну на глубину 1 мм, температура 230 ± 5 ℃, время 3 ± 0,5 секунды.

примечание:

— Время сварки должно быть менее 3 секунд

— Площадь сварки должна быть более 80%.

B. Испытание на стойкость припоя

Температура паяльной печи поддерживается на уровне 260±5℃, время нагрева составляет 3±0,5 секунды, толщина подложки составляет 1,0 мм

При ручной сварке температура должна поддерживаться на уровне 320 ± 5 ℃, а время составляет 3 ± 0,5 секунды.

Требования: Должен соответствовать корпусу без деформации, соответствовать механической и электрической энергии.

C. Испытание на долговечность

Без нагрузки: Оператор выполняет 100 000 испытаний без нагрузки с частотой 60 раз в минуту.

Осторожно:

— Сопротивление контакта не может превышать 200 мОм

— Другое, удовлетворять механическим и электрическим свойствам.

(4) Испытание на термостойкость

После проведения испытания при температуре 85 ± 2 ℃ в течение 96 часов, затем поместите его при нормальной комнатной температуре на 1 час для определения.

Требования: Отсутствие аномального внешнего вида, удовлетворительные механические и электрические характеристики.

(5) Испытание на морозостойкость

Поместите при 40±2℃. Относительная влажность составляет 90~96% после 96 часов в окружающей среде,

Затем поместите образец в нормальную среду на 1 час перед тестированием.

Требования: отсутствие аномального внешнего вида, удовлетворительные механические и электрические характеристики.

(6) Испытание на влажность

Поместите при 40±2℃. Относительная влажность составляет 90~96% после 96 часов в окружающей среде,

Затем поместите образец в нормальную среду на 1 час перед тестированием.

(7) Механические характеристики:

A. Усилие обычного действия: 250+_50gf

B. Терминальная сила: приложите усилие (500gf) к наконечнику в любом направлении в течение 1 минуты. В ряду стоп нет аномалий, таких как трещины, скальпирование и т. д. Требования к тумблеру: соответствие механическим и электрическим характеристикам.

C. Стандартный статус теста: температура теста, влажность,

Давление воздуха тумблера следующее:

— Влажность 45%~85%

— Давление воздуха 80~106 кПа

— Температура 5℃~35℃

2. Компоненты

Тумблер в основном собирается из следующих частей с помощью соответствующего процесса:

1. Железный корпус (материал: обычно железо; процесс обработки: гальванопокрытие никеля или процесс черного обжига для предотвращения окисления)

2. Пластиковая ручка (материал: как правило, полиоксиметилен, если есть требования к огнестойкости, огнестойкости и высокой термостойкости, часто используется полиамидный материал. Процесс обработки: литье под давлением)

3. Клемма (Материал: обычно фосфористая медь; Процесс обработки: серебрение)

4. Изолирующая нижняя пластина (Материал: бакелит; Процесс: штамповка и формовка)

5. Контактная микросхема (материал: обычно фосфористая медь; обработка технология: серебрение)

6. Круглые волнистые бусины (материал: обычно нержавеющая сталь; процесс обработки: никелирование)

7. Рогатка (Материал: бронза; технология обработки: штамповка и формовка)

8. Декоративное масло (Материал: красное масло или зеленое масло, своего рода химическое масло, наносимое на контактную часть клеммы и нижнюю пластину для выполнения декоративных функций. Как правило, нетоксичное и экологически чистое)

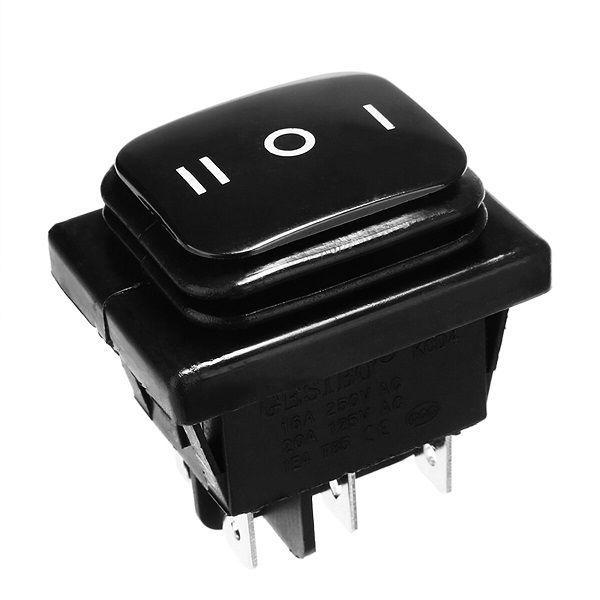

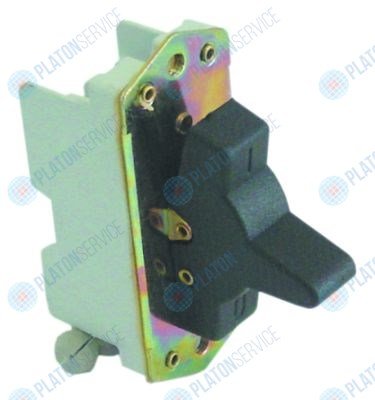

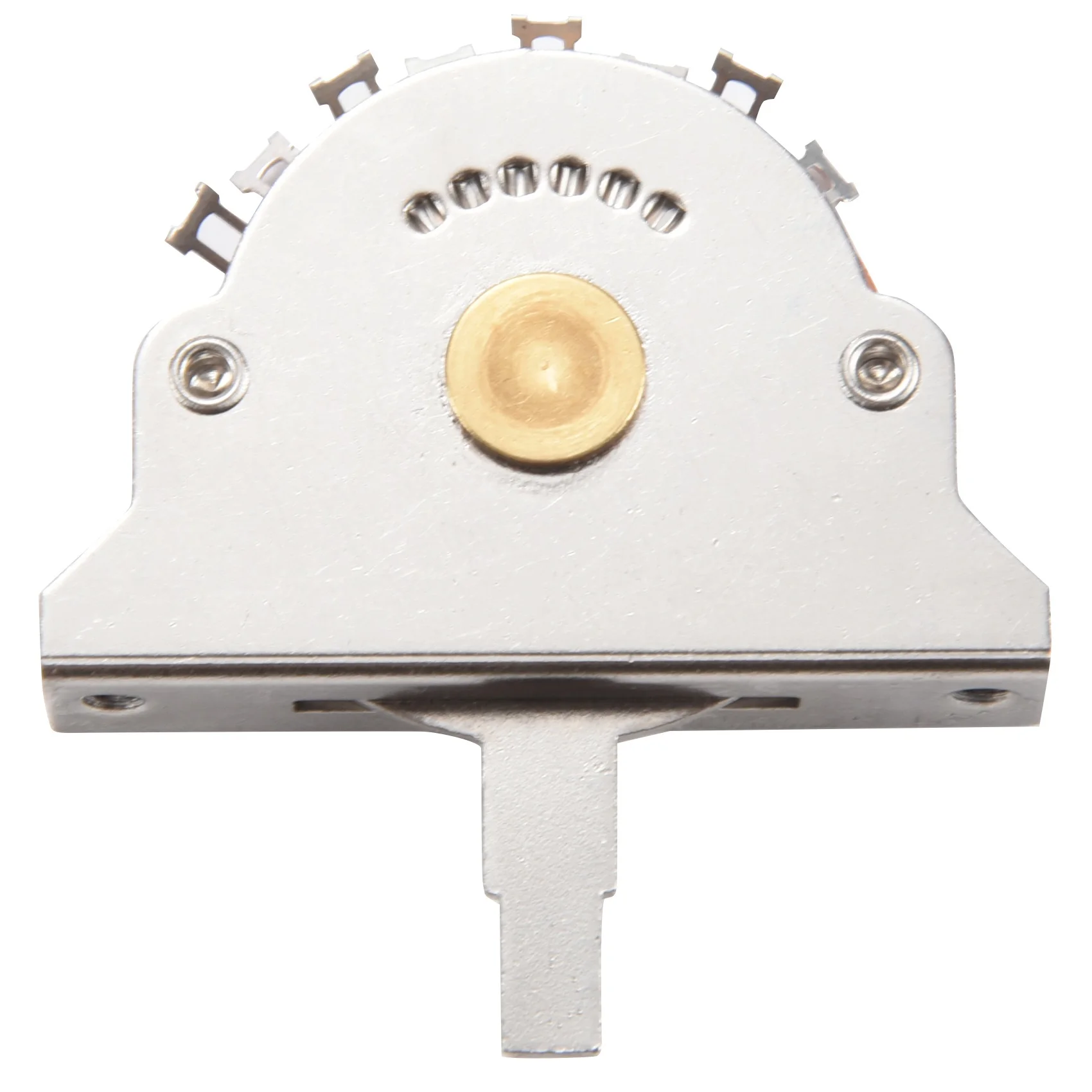

II. Типы

Тумблеры делятся на тумблеры малого тока и тумблеры большого тока. Тумблеры с малым током обычно используются в электронных игрушках и цифровой связи. Большие токи обычно используются в электрических приборах, машинах и т. д.

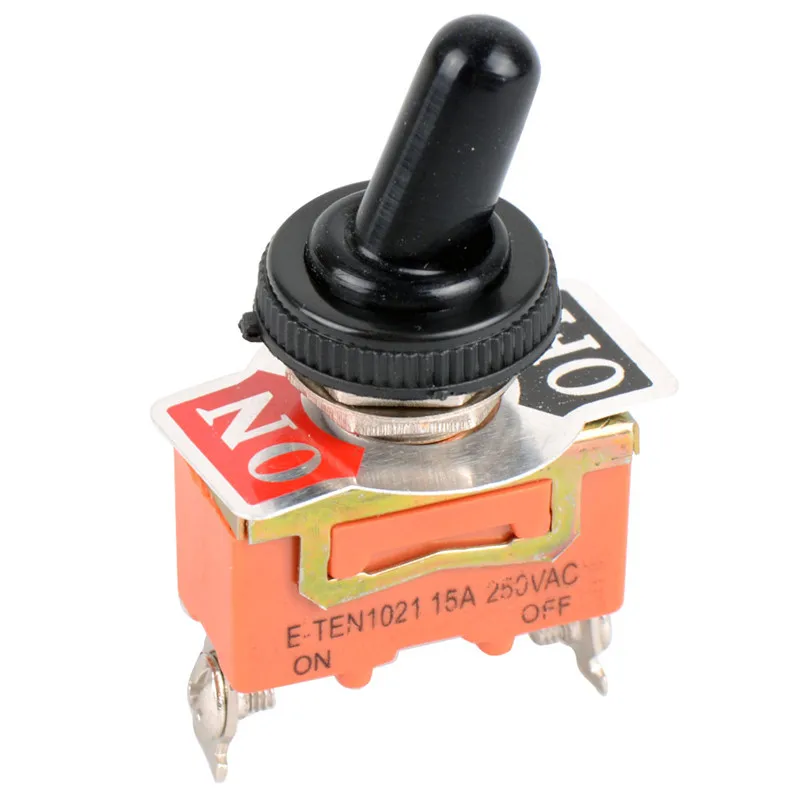

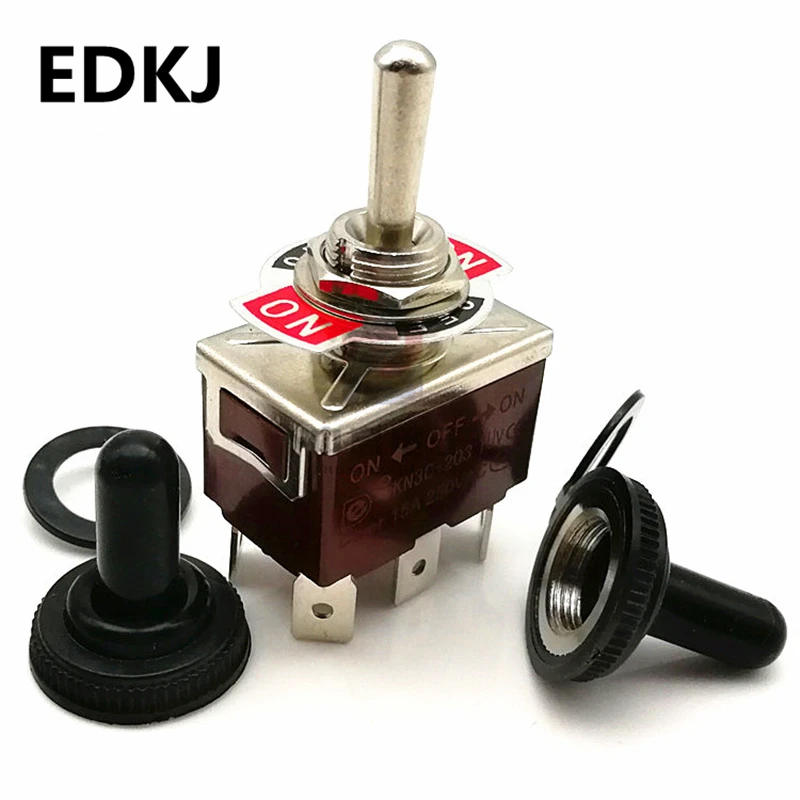

Герметичный тумблер на большой ток

Герметичный тумблер на малый ток

представляет собой герметичный тумблер с большим током. Существуют различные формы клемм, материалы контактов посеребренные и позолоченные, а функции переключателей разнообразны. Поэтому существует множество типов подразделений. Он широко используется в электрических приборах и машинах. Например, в модели 1203A1CQEB (униполярный трехпозиционный) серии 1000 технические характеристики следующие:

Функция переключения: SPDT

Электрические рейтинги: 5A @ 120VAC, 28VDC

Электрический срок службы: 30 000 циклов Типичные

Сопротивление контакта: <10 МОММАКС. : > 100 МОм мин. находится сбоку, а штифт имеет патч-тип, поэтому это односторонний тумблер для поверхностного монтажа типа отскока. Широко используется в коммуникациях, цифровом аудио и видео. Как и у модели MS1257, технические характеристики следующие:

Функция переключения: SPDT

Электрические рейтинги: 300MA @ 6VDC

Электрический срок службы: 10 000 циклов Типичные

Сопротивление контакта: <50 МОД. От -40°C до 85°C

Температура хранения: от -40°C до 85°C

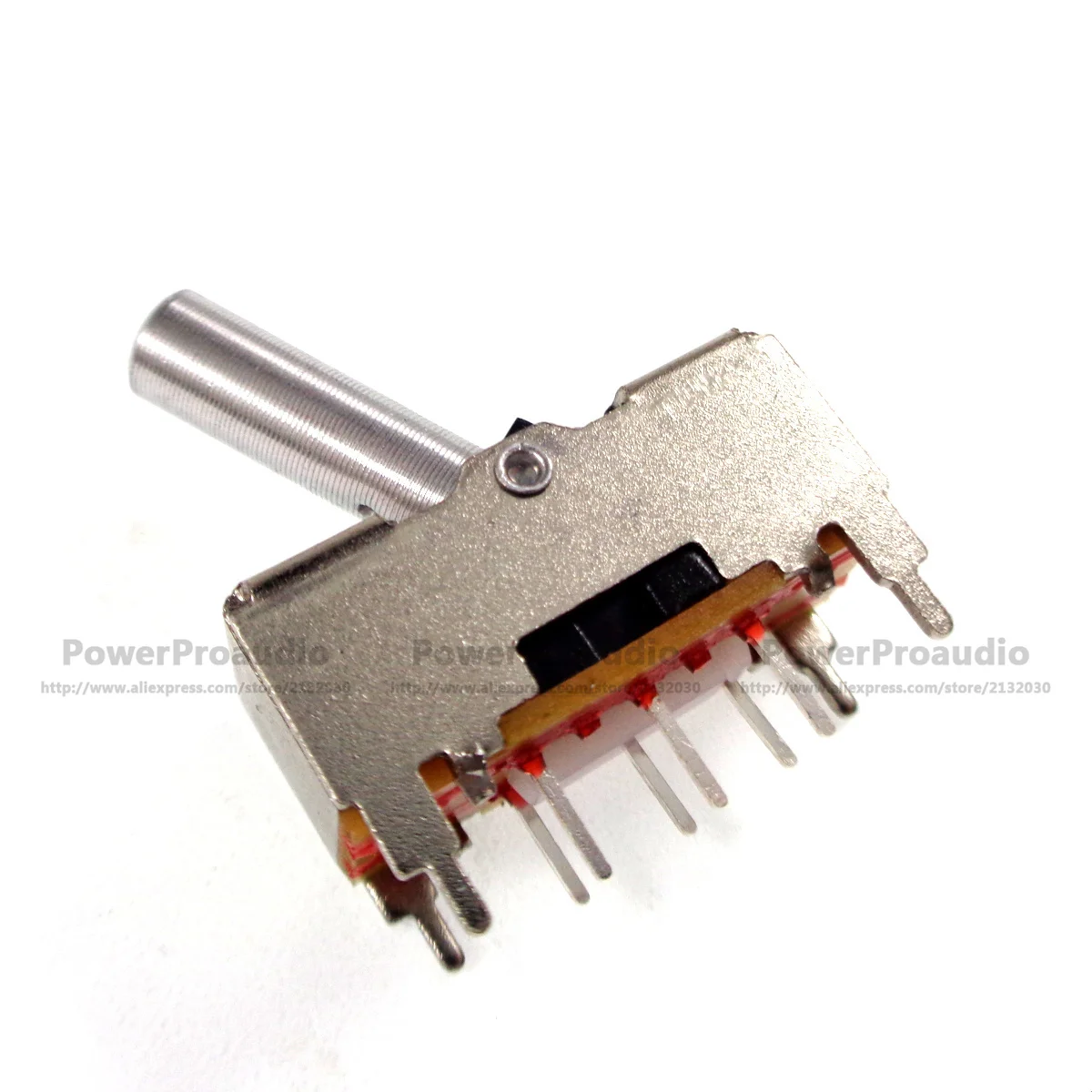

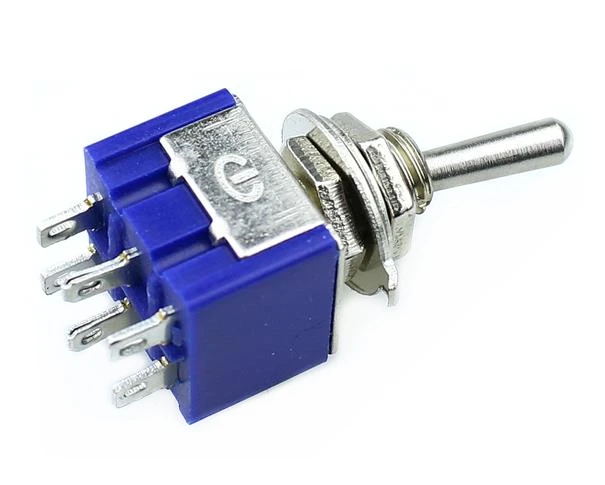

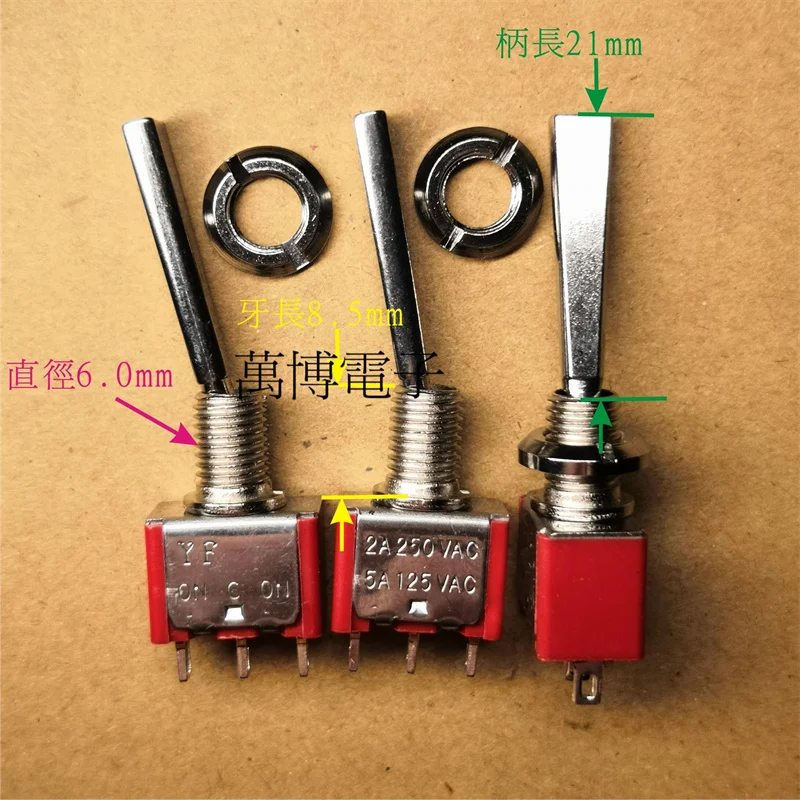

3. Длинный тумблер с верхним циферблатом привода

Привод имеет размер 12 мм и расположен в верхней части переключателя, поэтому представляет собой длинный двухпозиционный тумблер привода. Он широко используется в цифровом аудио и видео, различных инструментах/аппаратах. Как и у модели MS2201L12, конкретные характеристики следующие:

Функция коммутатора: DPDT

Электрические оценки: 200 мА @ 30 В пост. Диэлектрическая прочность: не менее 1000 В среднекв.

Сопротивление изоляции: > 100 МОм не менее

Рабочая температура: от -40°C до 85°C

Температура хранения: от -40°C до 85°C

III.

Приложения

1. Аудиовизуальная продукция: MP3, MP4 audio;

2. Цифровая продукция: цифровые фотоаппараты, цифровые видеокамеры и т.п.;

3. Средства связи: мобильные телефоны, автомобильные телефоны, телефоны, строительное оборудование, карманные компьютеры и т. д.;

4. Охранная продукция: видеодомофоны, мониторы и др.;

5. Игрушки: электронные игрушки и т.п.;

6. Компьютерная продукция: фотоаппараты и т.п.;

7. Оборудование для фитнеса: электронные весы для измерения жира, беговая дорожка и т. д.;

8. Медицинское оборудование: тонометр, медицинский термометр, система вызова больницы и др.

Тумблер: 5 простых советов по дизайну для лучшего дизайна | by Nick Babich

Тумблер

(известный как «переключатели») — это элемент управления пользовательского интерфейса, который имеет два взаимоисключающих состояния, например ON и OFF . Дизайн и функциональность этого элемента управления основаны на физическом переключателе, который позволяет пользователям включать или OFF (например, выключатель света). Несмотря на то, что тумблеры уже давно присутствуют в пользовательских интерфейсах, многие дизайнеры до сих пор используют их неправильно.

В этой статье я рассмотрю 5 лучших практик использования тумблеров в дизайне пользовательского интерфейса и проиллюстрирую их отличными наглядными примерами.

1. Используйте переключатели для изменения настроек

Переключатели лучше всего подходят для изменения системных настроек или предпочтений (т. е. состояний функциональных возможностей системы). Например, переключатель — это правый элемент управления, когда вы хотите разрешить пользователям включать или выключать режим полета.

Включение режима полета в Apple iOS. Изображение Apple

Переключатели — предпочтительный способ настройки параметров на мобильных устройствах, поскольку они занимают меньше места на экране (по сравнению с двумя переключателями).

2. Переключатель всегда должен иметь значение по умолчанию

Переключатель поставляется с предварительно выбранным состоянием по умолчанию (ВКЛ или ВЫКЛ). Если вам нужно предоставить пользователям возможность выбора (т. е. пользователь должен ответить «да» или «нет»), лучше использовать флажок, потому что флажок не имеет значения по умолчанию.

Делать: «Оставаться в системе в течение недели» — это флажок, потому что на этот вопрос можно ответить «да» или «нет». Image by Stripe

3. Напишите хорошие метки

Хорошие метки облегчают понимание тумблера. Метка дает понять, какой параметр контролирует переключатель, а также в каком состоянии находится переключатель прямо сейчас.

Вот несколько вещей, которые следует помнить при написании этикеток:

Пишите четкие этикетки . Метки переключателей должны описывать, что будет делать элемент управления, когда переключатель включен .
Пишите короткие и прямые ярлыки. Ограничить общее количество слов. Метка должна содержать одно или два слова, предпочтительно существительные, описывающие функциональность переключателей.

Нельзя: Хотите узнать среднюю цену?

Делать: Показать среднюю цену

Использовать встроенную метку, выровненную по левому краю. Размещайте метки слева от переключателя, чтобы пользователям было легче понять их значение. Метки, выровненные по левому краю, будут работать лучше всего, поскольку они соответствуют тому, как пользователи просматривают макет (в западной культуре люди читают слева направо).

Сделать: Встроенная метка с выравниванием по левому краю в Apple iOS

Избегайте добавления меток для описания значений переключателя . Переключатели либо выключены, либо включены. Добавление дополнительных текстовых меток, описывающих эти состояния («Вкл.» или «Выкл.»), приведет к излишней загроможденности интерфейса.

Не следует: Использовать текстовые метки «Вкл.» и «Выкл.». Изображение Microsoft

4. Любое действие, вызванное переключателем, должно немедленно вступить в силу

Когда пользователи взаимодействуют с переключателями, им не нужно нажимать кнопку «Сохранить» или «Подтвердить», чтобы применить новое состояние. По той же причине лучше избегать использования переключателей в длинных формах, где присутствуют другие типы полей формы, и пользователю необходимо нажать кнопку «Отправить», чтобы изменения вступили в силу. В этом случае безопаснее заменить тумблер одним флажком.

Если немедленные результаты не достижимы из-за системных задержек (иногда для изменения состояния системы требуется несколько секунд), можно добавить циклическую анимацию состояния обработки. Но помните, что операция должна занимать не более нескольких секунд.

Делать: Анимация состояния обработки на коммутаторе. Image by Material Design

5. Стремитесь создать знакомый дизайн

Как и в случае с любыми другими элементами пользовательского интерфейса, внешний вид элемента пользовательского интерфейса помогает пользователям предсказывать, что произойдет при взаимодействии с этим элементом.

Не будь слишком изобретательным . Любой необычный стиль может легко запутать пользователей.

Хотя флажки-переключатели — увлекательная концепция, она может легко запутать некоторые группы пользователей. Изображение Олега Фролова

Избегайте создания переключателя, который включает текст «ВКЛ» и «ВЫКЛ» внутри самой графики f. Это усложняет пользователям декодирование текущего состояния.

Не следует: Размещайте текст «Выкл.» и «Вкл.» на графике. Изображение Жени Рынжук

Используйте цвет для создания знакомого дизайна. Используйте контрастный цвет для обозначения состояния. Большинству пользователей знакомо следующее поведение: переключатель показывает, что он ВЫКЛ, , когда переключатель отображается в оттенках серого, и ВКЛ, когда виден акцентный цвет.

Do : Используйте цвет для обозначения состояния. Переключитесь в Apple iOS. Изображение Apple

Будьте осторожны с языком движения. Избегайте причудливых анимированных эффектов для часто используемых элементов управления пользовательского интерфейса. Хотя причудливые анимационные эффекты могут произвести впечатление на начинающих пользователей, они также могут создавать дополнительный визуальный шум и негативно влиять на регулярное использование.

Не следует: Используйте причудливые анимированные эффекты для функциональных элементов управления пользовательского интерфейса. Изображение Aaron Iker

Используйте единый внешний вид. Несоответствие заставит пользователей остановиться и подумать о том, как взаимодействовать с элементом управления пользовательского интерфейса. Убедитесь, что визуальный язык, который вы выбрали для переключателей, используется последовательно. Все переключатели должны быть реализованы в этом стиле в вашем приложении.

Не следует: Используйте несколько разных стилей переключателей в своем приложении. Изображение Алекса Мюнча

Следуйте стандартному визуальному дизайну платформы . Это беспроигрышный вариант, когда стиль ваших переключателей соответствует стандартам платформы.
