Для чего нужна канифоль при пайке: получение, свойства и применение

Если выходит из строя электроприбор, любое устройство, необходимое в быту или работе, причиной поломки может стать неработающая микросхема, или полетевший чип на материнской плате, возможно, требуется присоединить диоды к площадке и так далее. Все эти и другие сходные с ними проблемы можно легко устранить в домашних условиях с помощью специальных инструментов и материалов, обладая определёнными умениями и навыками.

• Что такое канифоль
  • Способы получения
  • Свойства
  • Где ещё может быть применена смола?
• Пайка в домашних условиях
• Способы пайки
• Преимущества использования канифоли
• Недостатки

Мастеру, разбирающемуся в хитроумном устройстве микросхем, проводов и прочих деталей её составляющих, не составит большого труда быстро устранить поломку. Часто проблемы можно решить при помощи спайки отошедшего элемента. Один из материалов, который потребуется для пайки, это канифоль.

Что такое канифоль

Канифоль (полное название — колофонская смола) — очищенная особым образом смола хвойных деревьев. Канифоль — аморфное хрупкое вещество, состоящее из стекловидных кусков, внешним видом напоминающих знакомый каждому природный янтарь.

Способы получения

В промышленном производстве колофонскую смолу получают несколькими способами.

1. Из живицы. В основном для получения канифоли используется метод термической обработки сока хвойных пород древесины — живицы. После того как из неё будут выпарены такие вещества, как вода и скипидар, образуются полупрозрачные твёрдые куски канифоли, которые в дальнейшем будут подвергнуты дальнейшей химической очистке.
2. Методом экстракции. При этом методе колофонскую смолу добывают из измельчённой особым образом древесины с помощью растворителей.
3. Методом перегонки таллового масла. Такое сырое масло является отходом, получающимся при изготовлении целлюлозно-бумажной продукции.

О том, каким способом и из какого сырья была получена канифоль, можно узнать из её названия: сосновая (гарпиус), таловая, экстракционная и так далее.

Свойства

Кроме того, что колофонская смола является прекрасным природным диэлектриком, известны другие особенности:

1. Она хорошо растворяется при помощи таких органических растворителей, как бензин и хлороформ, эфир, спирт и ацетон. Но, канифоль нельзя растворить при помощи обыкновенной воды.
2. Температура плавления этого твёрдого вещества напрямую зависит от того, из какого источника и каким именно способом оно было получено. В основном она колеблется в пределах температур от 50 до 70 градусов, в некоторых случаях граница температурного режима может достигать и 130 градусов по Цельсию.
3. В составе образующего вещества канифоли содержится огромное количество смоляных кислот (до 90%), основной из которых является абиетиновая кислота.
4. Смола легко разрушается при механическом воздействии.

Цвет смолы может варьироваться в вариантах от светло-жёлтого до темно-бурого оттенка. Насыщенный оттенок этого природного вещества указывает на то, что очистка смолы была проведена не совсем правильным образом и в ней содержится большое количество примесей, ухудшающих её качества, влияющих на её свойства. Чем темнее цвет вещества, тем ниже электроизоляционные свойства канифоли. Правильно обработанный материал имеет приятный лимонный оттенок и является прекрасным природным изолятором.

Где ещё может быть применена смола?

Такая смола используется не только в качестве флюса при пайке. Применяют её и для многих других целей:

• при производстве разных лаков и красок;
• как один из материалов, использующийся при изготовлении пластмасс;
• при обработке струн и смычков для музыкальных инструментов;
• для натирания подошв балетной обуви;
• для создания эффекта дымовой завесы и других эффектов в киноиндустрии.

Пайка в домашних условиях

Пайка — специальная техника, с помощью которой металлические элементы прочно сцепляются между собой посредством расплавленного припоя. В быту скрепить детали между собой можно при помощи обыкновенного паяльника.

Перед тем как приступить к пайке, необходимо зачистить поверхности деталей, которые будут сцепляться между собой, при помощи напильника или наждачной бумаги. Затем их необходимо обезжирить при помощи растворителя или очистить, используя бензин, и смазать флюсом.

Флюс — вещество, с помощью которого с поверхности металла удаляются оксидные плёнки, другие загрязнения и излишний жир. Кроме того, флюс предохраняет металлы от возможного окисления. В качестве такого флюса часто используется особое вещество — канифоль.

В основном флюс из канифоли используется для пайки в домашних условиях. При проведении производственной пайки

смола используется в меньших количествах, по сравнению с флюсами из других веществ.

Благодаря свойству канифоли растворять при нагреве оксиды олова, а также меди и свинца, это вещество может быть использовано в электротехнических работах как особый природный флюс — компонент, обладающий противоокислительными свойствами. Благодаря такой характерной особенности, это вещество способно очищать поверхности металла при проведении пайки. С его помощью также улучшается растекание и практически нивелируется поверхностное натяжение вещества, используемого в качестве припоя.

Для того, чтобы была обеспечена высокая технологичность процесса применения флюса при пайке выпускается несколько типов таких компонентов, выполненных на основе колофонской смолы (они могут быть твёрдыми, жидкими и гелеобразными):

1. Твёрдый флюс. Такой тип компонента для спайки и лужения деталей используется уже довольно долгое время и является самым популярным. Он имеет как свои очевидные достоинства, так и недостатки. К последним можно отнести то, что используя твёрдый флюс трудно соблюдать точность при нанесении его в труднодоступные места спайки.
2. Флюс на основе спиртового раствора. Такой компонент является универсальным. Его можно использовать при спаивании как мелких, так и крупных деталей. Основным преимуществом такого метода является лёгкий способ его нанесения при помощи кисточки.
3. Флюс из канифоли на основе геля. Вязкая консистенция геля позволяет быстро наносить вещество на поверхность. С помощью геля легче обрабатывать самые труднодоступные места поверхности деталей, которые будут подвергаться спайке. При этом обеспечивается максимально точное дозирование вещества флюса. Гель не высыхает слишком быстро, по сравнению со спиртовыми флюсами и более податлив, чем твёрдый флюс из канифоли.

Способы пайки

Изучив свойства и характеристики колофонской смолы и флюсов, выполняемых на её основе, можно приступить к процессу пайки. Как он происходит?

Процесс пайки с использованием канифоли происходит несколькими способами.

Первый способ.

1. Нагревают паяльник до необходимой температуры.
2. На жале паяльника размещают немного легкоплавкого вещества, используемого в качестве припоя. Это может быть — олово, свинец, медь, сурьма, висмут, цинк, кадмий.
3. Опускают жало паяльника вместе с выбранным припоем в канифоль, чтобы набрать смоляное вещество. При этом нужно учесть что, при полном нагреве паяльника должен появиться лёгкий дымок.
4. Как можно быстрее — до испарения смолы — производят спайку необходимых деталей.

Описанный выше способ требует быстроты действий, внимания и высокой точности. Чтобы выполнить его, нужно обладать определёнными умениями и навыками. Поэтому можно произвести спайку с использование канифоли и другим методом.

1. Используют самый обыкновенный этиловый спирт в качестве основы для флюса.
2. В спиртовой раствор добавляют порошок из канифоли. Взвесь хорошо перемешивают и оставляют до тех пор, пока канифоль полностью раствориться.
3. Спиртовой раствор колофонской смолы наносят с помощью кисточки на детали, которые будут соединять с помощью пайки.
4. Паяльник опускают в припой и вынимают, только когда жало паяльника будет полностью покрыто блестящей плёнкой.
5. Захватывают ещё немного расплавленного припоя и быстро переносят к местам будущей спайки.
6. Равномерно распределяют припой по всей поверхности — заслуживают места будущей спайки.
7. Таким же способом переносят необходимую массу припоя, требующуюся для прочного сцепления в местах спая.
8. После того как места спая остынут, их протирают с помощью влажной мягкой ткани и дают подсохнуть.
9. Обрабатывают получившийся спай при помощи напильника. Вместо него можно использовать мелкозернистую наждачную бумагу.
10. Протирают поверхность сухой тряпкой.

С помощь указанных методов производится пайка деталей с использование канифоли.

Преимущества использования канифоли

К явным плюсам использования этого вещества при пайке можно отнести следующее.

1. Канифоль является диэлектриком и обладает прекрасными изоляционными свойствами.
2. Её можно легко приобрести. Канифоль — доступный материал, продающийся в любом магазине, имеющем хозяйственный отдел.
3. Бюджетная цена по сравнению с другими материалами, использующимися в качестве флюса при пайке.
4. Возможность осуществлять пайку при её помощи даже при низкой температуре воздуха.
5. Её можно использовать и при работе в домашней мастерской, и в промышленных масштабах.
6. Канифоль не подвергается воздействию влаги, так как она не растворяется в воде.
7. Обладает относительно большим сроком хранения.
8. Обезжиривает детали и убирает с них оксидные плёнки.
9. Канифоль может быть использована без дополнительной защиты.
10. Этот материал не токсичен и может быть использован без применения средств дополнительной защиты.

К минусам при использовании канифоли можно отнести:

1. Довольно низкую активность вещества. Благодаря этому свойству спайка с её использование может не получиться сразу. Процесс использования канифоли требует определённых навыков и опыта. В дальнейшем обработку деталей с её помощью можно осуществлять намного быстрее.
2. Флюс на основе этого вещества способен не выделять пар при спаивании. Такая гигроскопичность может вызвать коррозию обрабатываемого при пайке металла.
3. Канифоль используют при обработке небольших деталей из простых металлов. Для обработки крупных частей и нержавейки используются флюсы из других материалов.
4. Канифоль — довольно хрупкий, легко крошащийся материал, который может быть разрушен при определённых механических нагрузках. Такое свойство этого вещества нужно обязательно учитывать при осуществлении перевозки. Канифоль нужно особенно тщательно упаковывать при транспортировке.

В качестве заключения, можно отметить, что пайка современных деталей, особенно элементов микросхем, различных чипов, и других компонентов, используемых в радио и электротехнике достаточно непростой процесс, требующих определённых навыков, особенно быстроты реакции, внимательности и точности.

Для проведения паяльных работ используются различные материалы, среди которых, канифоль отличают особые свойства. Благодаря этим качествам при правильном применении это вещество не вступает в реакцию с металлами сцепляемых при пайке элементов и материалами припоя.

Из-за наличия нескольких разновидностей и благодаря удобным формам, в которых она выпускается, канифоль остаётся одним из самых популярных флюсов, используемых при спаивании деталей в электротехнике.

Что такое канифоль, зачем нужна при пайке

Одним из самых надёжных способов соединения медных проводов и электронных деталей является пайка при помощи паяльника и свинцово-оловянного припоя.

Однако для выполнения данной операции этих компонентов недостаточно, необходим элемент для улучшения качества пайки и в данных целях издавна использовали канифоль. Но для правильного применения необходимо знать, что такое канифоль и чем её можно заменить.

Из чего делают канифоль

Канифоль это хрупкое полупрозрачное вещество жёлто-коричневого цвета, похожее на янтарь или древесную смолу. Старое название этого материала «колонфская смола«, от древнегреческого города Колофон, и первоначально использовалась музыкантами для натирания смычков струнных инструментов.

Раньше это вещество изготавливали из живицы — смолы сосновых деревьев путём выпаривания из неё в котлах различных летучих веществ, таких как скипидар и другие. Остаток после этой операции, которым и является канифоль для пайки, составляет до 75%.

В настоящее время её получают из измельчённой древесины деревьев хвойных пород и отходов целлюлозно-бумажной промышленности.

Канифоль совсем не растворяется в воде, но при этом легко растворима в различных спиртах, эфире, ацетоне и других органических растворителях, что позволяет применять её не только в твёрдом виде, но и в виде раствора, что облегчает пайку электронных компонентов.

В зависимости от вида сырья и способа получения температура плавления канифоли меняется от 50 до 150°С.

Зачем нужна канифоль при пайке

Основным способом соединения медных элементов является пайка оловянными припоями. При этом расплавленное олово должно смочить поверхность спаиваемых деталей, чему мешает обращающаяся на них окисная плёнка.

И главное, зачем нужна канифоль при пайке, это удаление окислов, препятствующих растеканию припоя по месту пайки.

Расплавленная канифоль частично восстанавливают медные окислы до чистой меди, а частично превращают их в соединения с низкой температурой плавления. Во время пайки они переходят в жидкое состояние и перемешиваются с припоем.

Канифоль эффективна не только при пайке чистой меди, но и для соединения различных медных сплавов, латуни, бронзы, а так же оцинкованной стали.

Важно! Для пайки обычной стали канифоль не подходит, для данного материала необходимо использовать ортофосфорную кислоту или раствор хлористого цинка, другое название которого «паяльная кислота». Это относится так же некоторым маркам проводов, особенно изготовленным в Китае.

Можно ли паять без канифоли

Канифоль является оптимальным средством при пайке медных деталей, однако она не всегда имеется в наличии. Поэтому важно знать, чем заменить канифоль. Для этого можно использовать следующие материалы:

• Аспирин или ацетилсалициловая кислота, имеется почти в каждой домашней аптечке. С точки зрения химии это обычная слабая кислота, которая достаточно эффективно удаляет окисную плёнку с поверхности меди и медных сплавов. Для применения таблетку необходимо растолочь и растворить в небольшом количестве воды, спирта или водки. Во время пайки издаёт неприятный запах, из-за чего необходимо использовать в проветриваемом помещении.
• Древесная смола. Её можно найти на коре деревьев в саду или парке. Лучше всего подойдёт смола хвойных деревьев, являющаяся сырьём для изготовления канифоли, но можно использовать так же смолу плодовых деревьев. Она менее эффективная, но вполне пригодна для пайки.
• Янтарь. Является окаменевшей смолой и по эффективности аналогичен обычной канифоли. Применять для пайки кусочки, пригодные для изготовления ювелирных изделий нецелесообразно, но вполне допускается использовать янтарные крошки и пыль.
• Канифоль для музыкальных инструментов. Кроме пайки этот материал используется для натирания волосы смычков. Это улучшает качество звучания, но канифоль для смычка намного дороже обычной, поэтому её использование для этих целей экономически нецелесообразно.
• Животный жир. Не путать с паяльным жиром, который является полноценным флюсом и изготавливается из вазелина или технического жира с добавками хлористого цинка и других элементов. Для пайки при отсутствии канифоли используется животный пищевой или технический жир или кусочек сала. Недостатком этого «флюса» является запах горелого жира и дым во время работы.
• Ортофосфорная кислота. Используется для удаления ржавчины с поверхности стальных деталей, в пищевой промышленности и стоматологии. С её помощью можно паять не только медные проводники, но и сталь, а так же провода зарядных устройств китайского производства. Недостатки кислоты заключаются в её электропроводности и разрушающем воздействии остатков на провода, поэтому после завершения работы детали необходимо промывать в водном растворе пищевой соды.

Жидкая канифоль

Учитывая, для чего нужна канифоль при пайке, понятно, что применять твёрдую канифоль, которая наносится на деталь паяльником, не всегда удобно. В некоторых случаях, особенно при использовании проволочного припоя, желательно нанести слой канифоли заранее.

В этой ситуации целесообразнее применять «жидкую» канифоль или раствор канифоли в этиловом спирте или другом органическом растворителе.

Как сделать жидкую канифоль своими руками

Такой флюс легко изготовить самостоятельно, из легкодоступных ингредиентов. Для этого необходимы обычная кусковая канифоль и 70° или 96° этиловый спирт, который легко купить в обычной аптеке. Для одной 100 мл бутылочки этанола необходимы 80 гр канифоли.

Если в наличии имеется кусковая канифоль, то её необходимо завернуть в несколько слоёв газеты и разбить молотком, канифоль в заводской пластмассовой упаковке разбивается на кусочки прямо в коробочке.

Мелко дроблёная канифоль высыпается в пластиковую бутылочку и заливается спиртом, для полного растворения оставляется на 60 минут. При необходимости время растворения увеличивается, можно так же добавить ещё немного спирта.

Совет! При необходимости удалить остатки канифоли с печатной платы эта операция выполняется салфеткой или кусочком ткани, смоченными в спирте.

Хранение раствора канифоли

Оптимальным для пайки является раствор канифоли в изопропиловом или этиловом спирте с добавлением небольшого количества глицерина. Хранить его необходимо в стеклянной или пластиковой бутылке, железные ёмкости применять нежелательно.

Даже если используется лужёная банка, нельзя исключить наличие незаметных повреждений внутри, а даже небольшое количество ржавчины негативно влияет на качество раствора.

Совет! В раствор на основе уайт-спирита необходимо добавить 4-5% скипидара.

Чем флюс отличается от канифоли

Самая известная добавка для пайки оловянно-свинцовыми припоями это канифоль, но иногда для этих целей используется флюс. Если с вопросом, что такое канифоль понятно — это переработанная сосновая смола, то с флюсом дело обстоит намного сложнее.

Особенности канифоли

Канифоль является достаточно простым материалом и выполняет свои функции независимо от марки изделия. Эта присадка обладает рядом преимуществ перед флюсом:

• Простота применения. Этот материал нетоксичен и при нагреве распространяет запах сосновой смолы. Твёрдая канифоль хранится в обычной коробке, а спиртовой раствор в стеклянной бутылке.
• Диэлектрик. Канифоль является переработанной смолой хвойных деревьев и не проводит электричества. Поэтому её можно использовать для пайки проводов и электронных плат.
• Низкая цена. В настоящее время этот материал получают из отходов переработки древесины хвойных пород, из-за чего он дешевле большинства видов флюса.

Недостатком канифоли является её более низкая способность удалять окисную плёнку, из-за чего она подходит не для всех материалов. Однако благодаря этому её пары и остатки после пайки не разрушают жилы проводов.

Кусковая канифоль наносится на место пайки нагретым паяльником, а раствор кисточкой.

Справка! Существует проволочный припой, имеющий форму тонкой проволоки, сердцевина которой состоит из канифоли. Это позволяет паять без дополнительного флюса.

Особенности флюса

Этот вспомогательный материал применяется аналогично канифоли, но имеет более сложный состав, поэтому различные марки этого материала используются для пайки разных металлов.

В составе разных видов флюса могут быть комбинации из следующих элементов:

• нашатырный спирт;
• бура;
• ортофосфорная кислота;
• аспирин;
• хлорнокислый цинк.

Кроме вышеперечисленных могут использоваться и другие составляющие. Этот материал имеет следующие достоинства:

• низкая температура применения;
• качественно смачивают спаиваемые материалы;
• хорошо удаляет жировые и окисные плёнки;
• позволяет паять не только медные сплавы, но и железо;
• остатки легко удаляются с поверхности.

Кроме достоинств флюсы имеют недостатки:

• вредные испарения, из-за чего необходимо работать в проветриваемом помещении;
• проводит электрический ток и разрушает проводники, поэтому после работы место пайки необходимо тщательно очищать, а лучше промыть в растворе пищевой соды.

Все флюсы являются жидкостью и наносятся кисточкой.

Отличие флюса от канифоли

Как видно из описания, эти вещества отличаются друг от друга по своему составу и назначению.

Канифоль это материал природного происхождения, нетоксичен, не проводит электричество и не разрушает проводники. Канифоль твёрдая и наносится при помощи паяльника, подходит для пайки только меди и медных сплавов.

Флюсы имеют сложный химический состав и позволяют спаивать кроме меди так же углеродистую и нержавеющую сталь, кроме алюминия. Марка флюса выбирается исходя из вида металла.

Имеют жидкую консистенцию и наносятся дополнительно при помощи кисточки. Это химически более активный материал, поэтому после работы нужно тщательно удалять остатки и избегать попадания флюса на кожу и в глаза.

Вывод

Что такое канифоль люди знают не одно тысячелетие. Её используют для смычков музыкальных инструментов, в медицинских и многих других целях. Но самое известное назначение этого материала это присадка для пайки меди и медных сплавов оловом и оловянно-свинцовыми припоями.

При нагреве паяльником канифоль удаляет с поверхности металлов окисную плёнку, препятствующую качественной пайке.

Похожие материалы на сайте:

• Инструкция для работы с мультиметром
• Перевод Ампер в килоВатты — формула
• Как проверить конденсатор на исправности

Для чего нужна канифоль при пайке и что это такое

Канифоль является аморфным веществом, которое очень хрупкое при механических ударах. Ее получают из смолы хвойных деревьев. Вещество можно сохранить в органических соединениях, ацетоне, спирте и так далее. При этом в воде оно не растворяется. Канифоль используется не только для пайки, но и для других процессов. Ее можно встретить в производстве лакокрасочных материалов и в производстве эффектов дыма при съемках кинофильмов. Она используется как один из элементов в создании пластмасс, а также как инструмент для натирания смычков, чтобы повысить степень их трения о струны.

Использование канифоли при пайке

Несмотря на многообразие своего применения в других сферах, наиболее она известна как дополнительный расходный материал во время пайки. Многие люди, кто занимается этим вопросом, прекрасно знают, для чего нужна канифоль при пайке. Это очень легко расплавляемый материал, который плавится практически при любом воздействии высокой температуры. Существует несколько разновидностей этого материала, но именно та, которая используется для пайки, создается согласно ГОСТ 19113-84.

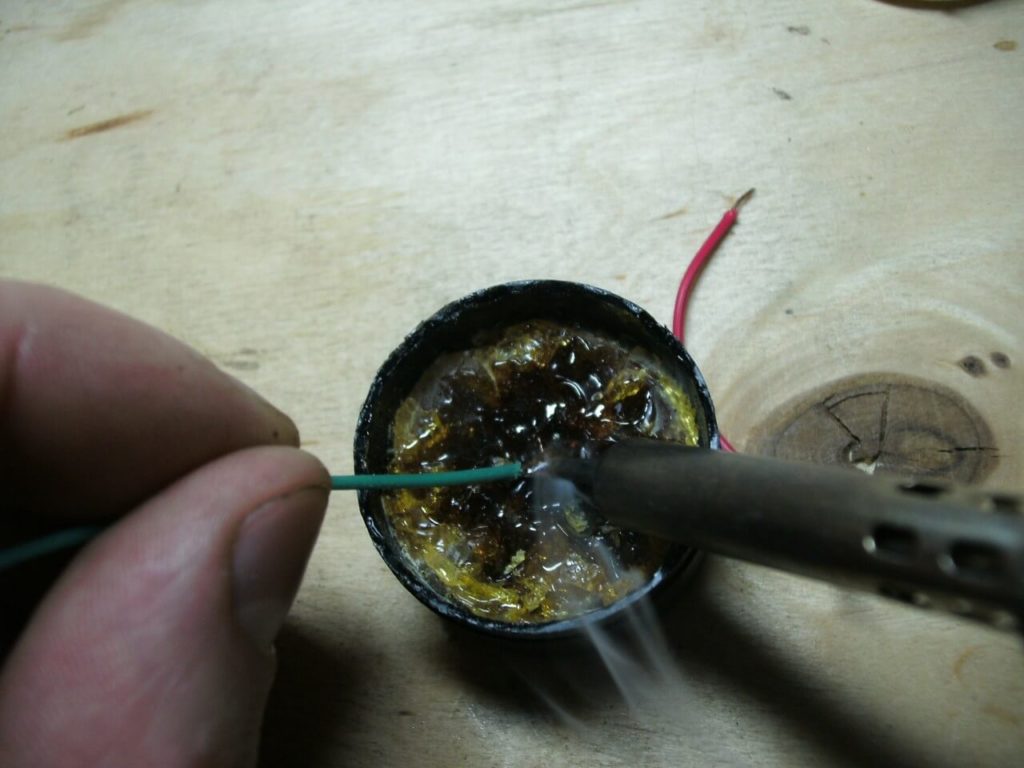

Пайка канифолью

Для чего используется канифоль при пайке

Чтобы ответить на этот вопрос, требуется знать, для чего нужен флюс при пайке, так как она здесь и является флюсом. Главной ее особенностью является то, что она даже при температуре плавления в 150 градусов Цельсия может хорошо справляться с оксидными пленкам. Эти пленки образуются на поверхности спаиваемых металлов и мешают хорошему соединению припоя и основного металла. Канифоль растворяет их практически мгновенно.

Материал является хорошим диэлектриком, но проблем с готовыми паянными соединениями, которые могут потерять качество проводимости, не наблюдается. Еще одним фактором, зачем нужна канифоль при пайке, является улучшения свойств спаивания. В некоторых случаях это оказывается сложно, так что металл не растекается как нужно, поэтому, использование канифоли помогает избавиться от некоторых негативных факторов. Материал стоек к воздействию атмосферной влаги, но обладает при этом гигроскопичностью. Многие любители используют ее, даже не зная зачем нужна канифоль, но это может иметь негативный эффект, так как она подходит на для всех типов соединения. Как правило, ее применяют в самых простых случаях, когда речь идет о домашней пайке. В профессиональной сфере она также используется, но не  так часто.

Преимущества

• Это самый простой и доступный флюс, который можно найти практически на любом рынке;
• Стоимость канифоли является относительно низкой, так что она обойдется дешевле любого другого флюса;
• Материал имеет относительно низкую температуру плавления, что позволяет его применять даже при пайке на низких температурах;
• Подходит для многих вариантов пайки, особенно, в домашних условиях;
• Но подвергается воздействию влаги, а также практически не имеет срока хранения;
• Борется с оксидными пленками на поверхности;
• Материал не токсичен и может использоваться даже без применения специальных средств защиты.

Недостатки

• Канифоль имеет относительно низкую активность, так что после ее первого применения может не получиться должного эффекта;
• Вещество обладает гигроскопичностью, так что даже после пайки может впитывать влагу из пара, что приводит к коррозии металла в соединении;
• Этот флюс является не универсальным, так что применяться он может только для простых соединений, поэтому, пайка нержавейки и прочие сложные процедуры с ее помощью не производится;
• Материал достаточно хрупкий, поэтому, при хранении и транспортировки нужно учитывать все эти особенности.

Виды

Существует несколько разновидностей, от чего и зависит для чего канифоль при пайке. Здесь нужно выделить основные виды:

• Живичная – получила свое название благодаря тому, что она получается из живицы деревьев хвойных пород. Чаще всего используется сосна, так как это самое доступное дерево. Главной отличительной особенностью данной канифоли является то, что она не имеет в себе жирных кислот.

Живичная канифоль

• Экстракционная – получается благодаря метода экстрагирования. Для экстрагирования используется бензин, а в качестве основного сырья материала – древесину хвойных пород. Если сравнивать такой материал с живичной канифолью, то в этом случае он будет более темным. Также у нее более низкая температура размягчения, которая составляет 52-58 градусов Цельсия. Кислотное число составляет, примерно 15-155, а содержание жирных кислот достигает 12%. Если подвергнуть эту канифоль химическому осветлению, то ее свойства приблизятся к свойствам живичной.
• Таловая – является побочным продуктом, который получается в сульфатцеллюлозном производстве. Этот материал получают из сульфатного мыла. Здесь имеется несколько сортов, в зависимости от свойств материала. Высшие сорта очень схожи по характеристикам с живичной канифолью.

Таловая канифоль

Чем можно заменить канифоль для пайки

Подробно рассматривая, что такое канифоль для пайки, мы уже выяснили, что это флюс. Таким образом, если ее нет, то можно для замены использовать любой другой флюс. Когда идет пайка твердыми припоями, то этот материал может даже не оказать должного влияния. Иногда в качестве замены используют буру, которая является сварочным флюсом.

Бура для пайки вместо канифоли

Технология пайки канифолью

Выяснив, зачем канифоль при пайке, осталось научиться ее грамотно применять. Прежде чем приступить к данному процессу, следует зачистить контакты, а затем их залудить. Чтобы осуществить лужение, вывод детали, которая будет припаиваться, следует выложить на него кусок твердой канифоли, которая не подвергалась температурной обработке. После этого ее нужно прижать разогретым до нужной температуры паяльником.

«Важно!

Чтобы полностью удалить оксиды металла, а также улучшился процесс смачивания соединения следует сделать так, чтобы этот кусок покрыл поверхность материала.»

После этого уже можно расплавлять припой, разместив его у места спайки и проведя по нему жалом паяльника. Если материал плохо обработать, то есть вариант, что припой не прилипнет к поверхности, так что жалеть канифоль не следует и иногда лучше взять с запасом. Ни в коем случае не стоит допускать, чтобы части двигались, пока состав не застынет. Если лужение прошло нормально, то спаивание получится практически моментальным, так как припой полностью обволакивает подготовленное место и останется только дождаться пока он остынет. Все это практически не зависит от того, какой именно вид канифоли используется, так как на практике они ведут себя одинаково.

Понимание пайки Часть 7: Канифольный флюс

Многие популярные сети ресторанов и продуктов питания повышают интерес к своей продукции, рекламируя «секретный» ингредиент. Однако они не единственные, кто полагается на секрет; пайка электронных компонентов на печатной плате также зависит от скрытого ингредиента. Совместная работа с припоем — это вещество, о котором многие не знают, которое называется флюсом, но без него мы не смогли бы надежно спаять ни одну деталь.

Припой представляет собой комбинацию металлических сплавов, которые после плавления сплавляют штырек компонента с металлической площадкой или отверстием на печатной плате для создания электропроводящего соединения. Флюс облегчает этот процесс пайки, очищая металлические поверхности перед их расплавлением. Различные типы флюса различаются по основным материалам, используемым для его создания, при этом канифоль является одним из наиболее распространенных вариантов, используемых при сборке печатных плат. Об этом секретном ингредиенте есть что рассказать; давайте рассмотрим использование канифольного флюса при сборке печатных плат.

Что такое Канифольный флюс?

Когда металл подвергается воздействию воздуха, на незащищенных поверхностях могут образовываться оксиды. В случае с электроникой эти оксиды могут препятствовать образованию хорошего паяного соединения во время сборки печатной платы. Чтобы облегчить процесс пайки, флюс используется для химической очистки металлических поверхностей путем удаления оксидов, а также любых других примесей. Флюс также способствует смачиванию припоя, что определяет, насколько хорошо расплавленный припой будет течь на соединяемые поверхности.

Флюсы для пайки электроники делятся на три категории: канифоль, водорастворимые (или органические кислоты) и не требующие очистки. Водорастворимые флюсы, изготовленные из органических материалов, отличных от канифоли, чрезвычайно активны при пайке. Это очень эффективно для подготовки поверхностей к пайке, но вскоре после этого требуется тщательная очистка и проверка, чтобы предотвратить загрязнение флюсом или повреждение платы, если их не удалить своевременно. Флюс Noclean не требует очистки из-за своей низкой активности, но в результате он не так эффективен при подготовке поверхностей к пайке.

Основной материал канифольного флюса состоит в основном из канифоли, извлеченной из сока сосновых деревьев. Он также содержит различные виды кислот в качестве активаторов, которые способствуют смачиванию расплавленного припоя за счет удаления оксидов из металла. По уровню активности эти кислоты подразделяются на три категории канифольного флюса:

• R (канифоль): Это самая мягкая форма канифольного флюса, которая содержит наименьшее количество активаторов и предназначена только для чистого металла. поверхности. Благодаря низкому уровню активности этот канифольный флюс не оставляет вредных остатков во время пайки.
• RMA (мягко активированная канифоль): Эта категория содержит более высокий уровень активаторов, достаточный для очистки контактных площадок и отверстий печатных плат, а также контактов компонентов во время пайки. Этот флюс оставит некоторый осадок, который обычно не является проблемой.
• RA (активированная канифоль): Этот канифольный флюс содержит самые высокие уровни активаторов для очистки, а также оставляет наибольшее количество остатков после пайки.

В дополнение к канифоли и активаторам флюс также будет содержать другие растворители и добавки, облегчающие пайку и защищающие металл от коррозии. Теперь рассмотрим, как используется канифольный флюс в процессе пайки.

Использование флюса во время пайки

Канифольный флюс можно использовать для автоматизированной сборки печатных плат в зависимости от требований к печатной плате. При пайке волной припоя флюс обычно распыляется на печатную плату до того, как он пройдет над расплавленной волной припоя. В печатных платах, которые обрабатываются в печи для оплавления припоя, используется паяльная паста, состоящая из крошечных частиц припоя и липкого флюса, которые удерживают компоненты на месте до оплавления.

Канифольный флюс часто используется при ручной пайке, его можно найти в сердечнике намотанной паяльной проволоки. Припой с сердечником из канифоли помогает пользователю, гарантируя, что флюс распределяется в одинаковых количествах для применения припоя. Однако, если требуется больше флюса для больших площадей, жидкость или пасту можно нанести с помощью кисти, ватного тампона или специального аппликатора флюса. Канифольный флюс также можно найти в имеющихся в продаже ручках-дозаторах для дополнительного удобства.

После завершения пайки вы можете обнаружить остатки канифольного флюса на печатной плате, особенно если вы использовали флюс с более высоким содержанием активаторов. Небольшие остатки канифольного флюса часто остаются на плате после пайки, если только их удаление не требуется по эстетическим соображениям. Остаток, оставленный более активной канифолью или органическими водорастворимыми флюсами, может быть более агрессивным и должен быть удален. Обычно для этого используется деионизированная вода (ДИ). Помните, что нельзя злоупотреблять флюсом во время пайки, иначе у вас будет больше остатков, которые нужно очистить, чем ожидалось. Далее мы рассмотрим несколько передовых методов пайки, чтобы обеспечить желаемые результаты.

DFM для печатных плат HDI

Загрузить сейчас

Советы по получению наилучших результатов при пайке

Вышеприведенное обсуждение канифольного флюса предназначено для того, чтобы помочь вам создать наилучшие возможные паяные соединения при пайке проводов или компонентов вашей схемы. доска. Вот некоторые дополнительные основные советы по пайке, которые следует помнить:

• Прежде чем приступить к пайке, убедитесь, что поверхности, подлежащие пайке, максимально чистые, чтобы флюс не переполнялся.
• Установите паяльник достаточно высоко, чтобы полностью нагреть тип припоя, который вы используете.
• Добавьте дополнительный флюс к проводам, которые необходимо залудить, или к другим большим участкам платы, подлежащим пайке.
• Наконечником паяльника одновременно доведите до температуры две соединяемые поверхности, обычно контакт компонента и контактную площадку или отверстие печатной платы.
• Добавьте припой в нагретый шов, убедившись, что он течет и покрывает соединяемые поверхности.
• Когда закончите, удалите лишний флюс.

Внесение изменений в печатную плату — нормальная часть разработки нового проекта, но будьте осторожны. Ручная пайка сопряжена с риском повреждения платы простым движением паяльника. Возможно, лучший совет для пайки — это воспользоваться профессиональными услугами производителя вашей печатной платы для внесения необходимых изменений. Это гарантирует, что детали припаяны с прочным соединением и не будут повреждены окружающие области платы.

Что такое канифольный припой?

Пайка — общепринятый термин в производстве электроники. Это процесс, при котором различные металлические компоненты соединяются вместе с помощью припоя для образования связи между различными металлами или металлическими сплавами.

Пайка по своей сердцевине может происходить разными способами и с другими материалами. Существуют также различные типы припоев, от бессвинцовых до припоев на основе свинца. Однако мы ограничимся припоем со смоляным стержнем, популярным типом припоя.

Что такое канифольный припой?

Этот тип припоя используется преимущественно для пайки поверхностей, не требующих удаления остатков флюса. Если вы знакомы с флюсами на основе канифоли, вы должны знать, что они, как правило, не оставляют следов при использовании.

Проволока для припоя с сердечником из канифоли содержит небольшое количество флюса, что означает, что вам не придется удалять дополнительный флюс. Некоторые детали потребуют слишком больших усилий для удаления остатков флюса. Вот где на помощь приходит припой с сердечником канифоли.

Припои с сердечником из канифоли популярны, потому что они не так агрессивны, как другие типы припоев. Они также не оставляют следов, что делает их идеальным припоем для деталей, которые было бы трудно удалить, если бы они были.

Припой с канифольным сердечником получают из смолы экстракта сосны. Перегонка его с флюсом дает тип припоя, который создает прочные связи, идеально подходящие для ремонта и соединения металлов на печатных платах. Он может быть бессвинцовым или на основе свинца.

Для чего используется канифольный припой?

Сердечник из канифоли идеально подходит для хрупких или хрупких металлов, таких как алюминий, поскольку он менее агрессивен, чем другие паяльные стержни. Вы также можете использовать его на латуни и меди, где он не нанесет непредвиденных повреждений.

Мягкий характер делает его лучшим выбором для печатных плат и электротехники. Печатные платы, как правило, довольно хрупкие и не нуждаются в сердечнике для пайки, который оставляет коррозионные остатки.

Печатные платы имеют тонкие тонкие провода, которые трудно очистить после пайки. Благодаря своей склонности не оставлять следов флюса, сердечник из канифоли является наиболее привлекательным сердечником. Это лучший вариант при пайке компонентов печатной платы.

Однако наиболее часто он используется в электроприборах с проводами, обеспечивающими тонкие электрические соединения. Как мы уже упоминали ранее, такие провода требуют много работы по очистке после пайки. Вот почему канифольный припой является лучшим вариантом, поскольку он не оставляет следов.

• Путеводитель по паяльным газам Влияние на здоровье
• Какой металл используется для пайки?
• Краткое руководство: паяльная паста или флюс
• 6 распространенных причин, по которым пайка не прилипает к проводу с помощью жал PRO
• Сантехнический припой и электрический припой – все включено

Что такое припой на основе канифоли 60/40?

60/40 Припой на основе канифоли представляет собой вариант припоя на основе канифоли, содержащий 60% олова и 40% свинца в качестве компонентов. Сердечник из канифоли 60/40 имеет низкую температуру плавления, что делает его идеальным сердечником для тонкой электрической пайки.

Для тонкой электрической пайки требуются паяльные стержни с очень низкой температурой плавления, чтобы не повредить хрупкие детали. Однако более предпочтительны бессвинцовые припои, поскольку они менее токсичны.

Преимущества припоя на основе канифоли

Припой на основе канифоли является популярным методом пайки по многим причинам. Во-первых, он не оставляет следов припоя. Таким образом, вы сэкономите много времени, используя его, так как вам не нужно будет убираться после этого.

Благодаря своей способности не оставлять следов, идеально подходит для тонкой проводки на печатных платах. Это потому, что очистка таких проводов после их прикрепления к плате может быть сложной задачей. Вот почему вам понадобится припой для сердечника, который не оставляет следов флюса.

Припой на основе канифоли имеет низкую температуру плавления, что делает его удобным материалом для пайки. Это делает его идеальной альтернативой высокоплавким припоям, которые нельзя использовать для тонкой пайки. Весь смысл пайки заключается в том, чтобы приклеить компоненты к поверхности, чтобы они не пострадали.

Кроме того, канифольный сердечник не имеет коррозионно-активного паяльного флюса. Этот пункт, однако, является спорным, учитывая, что он не оставит следов. Тем не менее, некоторые варианты могут оставлять небольшие остатки, и было бы лучше, если бы они были неагрессивными.

С другой стороны,

имеет узкий диапазон металлов и металлических сплавов, с которыми он может работать. Лучше всего подходит для медных и латунных компонентов, с небольшим успехом для других металлов или сплавов.

Кислотный или канифольный припой: что лучше?

Существует очень много различных паяльных стержней, одним из которых является канифольный стержень. Но слышали ли вы когда-нибудь о кислотном ядре?

Кислотный сердечник в основном изготавливается из припоя в виде проволоки с отверстием в качестве сердечника. Затем отверстие заполняется кислотно-щелочным флюсом, составляющим так называемый кислотный флюс. Полая сердцевина обычно заполняется флюсом. Для этого можно использовать различные типы флюсов.

Это очень агрессивный сердечник, используемый в основном в сантехнике, так как он соединяет листовой металл и металлические трубы. Это возможно, поскольку он создает прочную связь между компонентами, что затрудняет утечку воды через трубы. Флюс с кислотным сердечником также более агрессивен, чем флюс из канифоли, что объясняет, почему вы не можете использовать его так же, как канифоль.

В то время как кислотный припой имеет высокую кислотность, канифольная сердцевина состоит только из мягкого флюса. Кислотность делает кислотное ядро ​​довольно универсальным ядром, которое вы можете использовать на более прочных металлах разных сортов.

Помимо того, что они лучше всего подходят для водопровода, сердечники Acid также идеально подходят для использования в автомобильной промышленности, металлообработке и аэрокосмической технике. Будучи кислотным, он избавляется от любых оксидов, которые могут образовываться при пайке, тем самым помогая создать более прочную связь.

Кислотный сердечник также является отличным вариантом, если вы паяете металлы небольшого диаметра. Это потому, что он тщательно очищает поверхности, позволяя вам избежать потери металла в диаметре из-за загрязнений.

Основным недостатком использования кислотного сердечника является то, что вам придется убирать остатки после пайки. Это, а также тот факт, что он довольно агрессивен, делает его непригодным для конкретных применений, таких как пайка электронных компонентов.

Вы также не можете использовать его на хрупких металлах, таких как алюминий. Кислотность ядра разъедает относительно более мягкий алюминий, делая вашу работу бесполезной. Если вы преимущественно работаете с алюминием, то лучшим вариантом будет припой на основе канифоли.

По сравнению с канифольным припоем, он более универсален и подходит практически для любого металла, кроме алюминия. Остатки кислотных ядер делают сердцевину из канифоли лучшей альтернативой.

Вы, наверное, уже видели несколько применений, в которых хорош каждый из двух типов припоев. Поэтому выбор, какой из них выбрать, лежит на вас, потому что все они обладают качествами, которые вы хотели бы иметь в сердечнике для пайки.

Где купить канифольный припой?

Вы слышали все, что можно услышать о сердцевине канифоли, и, возможно, решили приобрести ее. Но где вы его получите?

Получить канифольный припой не так уж сложно. В Интернете есть множество розничных продавцов, которые продают припои на основе канифоли и другие припои.

Amazon — отличное место для старта, если вы ищете для начала лучший припой на основе канифоли. Joom также является еще одним вариантом, который вы можете выбрать, если хотите купить припой с канифолью.

Однако вам не обязательно ограничиваться только интернет-магазинами, так как в большинстве магазинов электроники должны быть различные провода для пайки, включая канифольный сердечник. Просто не забудьте убедиться, что это именно тот продукт, который вы ищете.

Как определить, является ли припой канифольным ядром?

Возможно, вы знаете все о покупке канифольного сердечника, но как понять, что вы купили правильный? Если вы хотите получить подходящую сердцевину из канифоли, вам нужно будет отличить ее от других невзрачных материалов.

Вот как это сделать.

Сама природа канифоли поможет вам отличить ее от других сердцевин. Во-первых, обычно он намного тоньше других сердечников. Вы также заметите более приятный запах, когда будете его сжигать. Это не то же самое для других сердечников для пайки.

Нагретая сердцевина канифоли также оставляет крошечное жирное пятно на поверхности, на которой вы ее обожгли. Чтобы проверить это, вы можете поджечь его на чистом листе бумаги и наблюдать за пятном.

Было бы неплохо, если бы вы также обратили внимание на дым, так как он обычно легкий.

Вот как отличить его от других ядер, включая кислотные ядра. Не полагайтесь только на свои глаза, чтобы отличить его от других ядер, поскольку они обычно очень похожи.

Часто задаваемые вопросы (FAQ)

В. При какой температуре плавится канифольный припой?

Ответ: Как и большинство других припоев, канифольный припой имеет температуру плавления от 90 ^o до 450 ^o по Цельсию.

В. Содержит ли канифольный припой свинец?

Ответ: Да, канифольный припой 60/40 содержит 40 процентов свинца.

В. Можно ли использовать канифольный припой для сантехники?

Хотя припой со смоляным сердечником имеет множество применений, лучшим вариантом для сантехники является кислотный сердечник. Acid core обладает всеми свойствами, которые делают его идеальным флюсом для сантехники.

В. Нужен ли мне отдельный флюс, если я использую припой с канифольным флюсом?

Ответ: Вам не нужен дополнительный флюс, если вы используете припой на основе канифоли. Это связано с тем, что канифоль сама по себе действует как флюс, что устраняет необходимость в каком-либо дополнительном флюсе.

В. Могу ли я использовать припой на основе канифоли для витража?

Ответ: Нет. Припой с сердечником из канифоли не является хорошим вариантом для витражей, так как вам может быть трудно убрать беспорядок, который вы создадите. Для витражей отличным вариантом является твердый припой.

Заключение

Пайка является важной частью производственного процесса, поскольку она помогает улучшить металлические соединения путем создания паяных соединений на компонентах схемы.

Если вы хотите избавить себя от многих головных болей, важно знать, какой припой лучше всего использовать для каждого применения. Припой со смоляным сердечником является важным типом припоя для сердечников с критически важными приложениями. Мы надеемся, что теперь вы знаете о нем достаточно, чтобы использовать его эффективно.

Связанный: Как практиковаться в пайке? (Пошаговое руководство)

Ссылки

• https://www.amazon.com/Alpha-AT-31604-60-40-Solder-Ounces/dp/B00030AP48?th=1
• https://electronics.stackexchange.com/questions /128960/какой-то-железный-железный-наконечник-сделать-мне-нужен-для-очень-тонкой-печатной-работы
• https://info.mayeralloys.com/blog/acid-core-solder- и его использование
• https://weldingmastermind.com/how-to-tell-if-solder-is-rosin-core-heres-how/
• https://www.build-electronic-circuits.com /правильная температура пайки/
• https://www.quora.com/Can-I-use-a-rosin-core-solder-for-stained-glass

RadioShack Канифольный флюс для пайки, непроливающая паста

RadioShack. com Политика возврата через Интернет  |  Поврежденные или дефектные товары  | Политика возврата покупок в магазине  | Гарантия на продукт

RadioShack.com Политика онлайн-возврата

Из-за COVID-19 время обработки возвратов может занять больше времени, чем обычно. Подождите от 14 до 21 дня, прежде чем обращаться в службу поддержки клиентов по поводу статуса вашего возврата. Спасибо за терпеливость.

На RadioShack.com мы хотим, чтобы вы были полностью удовлетворены каждым приобретенным товаром. Если вы не удовлетворены своей покупкой на RadioShack.com, вы можете вернуть большинство товаров в течение 30 дней с полным возмещением стоимости покупки за вычетом стоимости доставки, обработки или других дополнительных расходов. См. раздел «Исключения» для продуктов, на которые не распространяется наша политика возврата.

ВАЖНО:  За некоторыми исключениями возврат средств осуществляется в виде кредита в интернет-магазине, который можно использовать на RadioShack. com. RadioShack не возмещает стоимость доставки. За некоторыми исключениями, мы не предоставляем предоплаченные этикетки для возврата; вы несете ответственность за покрытие любых расходов по доставке, чтобы вернуть ваш товар (ы).

Обязательно отправьте товар(ы) обратно в полном соответствии с нашей Политикой онлайн-возврата:

• Товар должен быть отправлен обратно в течение 30 дней с даты доставки.
• Предметы должны быть неиспользованными и находиться в состоянии как новые.
• Все товары должны быть возвращены в оригинальной упаковке, со всеми включенными аксессуарами и документами.
• За возвраты, отправленные обратно на наш склад без разрешения на возврат, полученного через наш Центр возврата или путем обращения в нашу службу поддержки клиентов, будет взиматься плата за ручную обработку в размере 10 долларов США.

Исключения: RadioShack.com не принимает возврат определенных товаров. Товары, не подлежащие возврату, отмечаются онлайн. К невозвратным товарам относятся:

• Товары, которые были перепроданы или изменены (или помечены) для перепродажи, не принимаются.
• Открытое программное обеспечение или наборы.
• Электронные носители, не имеющие дефектов (например, флэш-накопители USB и карты памяти).
• Средства личной гигиены (такие как маски для лица, щитки для лица).
•  Товары, перечисленные для окончательной продажи или не подлежащие возврату.
• Товары, приобретенные не на RadioShack.com.

Внутренний возврат (США)

Чтобы вернуть или обменять ваши товары:

• Начните с посещения нашего центра возврата по адресу radioshack.com/returns и введите адрес электронной почты, указанный при размещении заказа.
• Ваш запрос на возврат вашего товара должен быть в течение 30 дней с даты доставки или иным образом в рамках нашей Политики возврата.
• За некоторыми исключениями мы не предоставляем предоплаченные этикетки для возврата; вы несете ответственность за покрытие расходов на обратную доставку. Стоимость этикетки для обратной доставки будет вычтена из суммы возврата.
• Вы получите электронное письмо с инструкциями по возврату. Выберите «Начать возврат» и выберите товары, которые вы хотите вернуть. Следуйте инструкциям, чтобы напечатать этикетку для возврата.
• Пожалуйста, используйте выданную транспортную этикетку, чтобы обеспечить надлежащую обработку вашего возврата. Сохраните номер отслеживания возврата возвращаемой посылки, чтобы убедиться, что посылка будет возвращена на наш склад.
• Вы можете вернуть посылку в любое почтовое отделение США. Подтверждение по электронной почте будет отправлено вам после того, как ваш возврат будет получен и обработан нашим складом.

Международный возврат

Если вы решите вернуть свой товар (-ы), RadioShack не предоставляет предоплаченные этикетки для возврата, и вы будете нести ответственность за покрытие расходов по доставке. Кроме того, клиенты за пределами США не смогут использовать наш онлайн-центр возврата. Вместо этого, пожалуйста, следуйте приведенным ниже инструкциям, чтобы вернуть товар в соответствии с нашей Политикой онлайн-возврата.

Чтобы вернуть товар по почте, свяжитесь с нашей службой поддержки клиентов по адресу [email protected]. Мы предоставим вам этикетку для возврата, которую вы можете отнести к любому из ваших местных перевозчиков. Отправьте возвращаемые товары в наш отдел возврата по адресу, указанному ниже:

.

RadioShack возвращает
900 Terminal Road # 244
Fort Worth, TX 76106

Поврежденный или дефектный предмет(ы)

Если вы получили поврежденный или дефектный товар от RadioShack.com, немедленно свяжитесь с представителем службы поддержки.

● Пожалуйста, сообщите представителю номер вашего заказа, номер позиции и номер для отслеживания из исходного электронного письма с подтверждением. Представителю также потребуется ваш адрес электронной почты и номер телефона.

● RadioShack.com приложит все разумные усилия, чтобы помочь вам с возвращением.

● Дефектный элемент может быть заменен в течение 30 дней с даты покупки в соответствии с нашей Гарантийной политикой или в течение гарантийного срока производителя, в зависимости от того, что дольше. Обратитесь за помощью к представителю отдела обслуживания клиентов.

● По возможности предоставьте фотографии повреждения или дефекта, чтобы ускорить помощь.

● Поврежденные или неисправные элементы будут заменены, если таковые имеются, или будет выдан кредит магазина RadioShack.com.

Утерянные в пути предметы

Если ваш номер для отслеживания показывает, что заказ был доставлен, но вы так и не получили его от RadioShack.com, немедленно свяжитесь с представителем службы поддержки клиентов.

● Свяжитесь с перевозчиком и подайте претензию в отношении утерянных в пути предметов. Сообщите представителю номер вашего заказа, номер товара, номер для отслеживания из исходного электронного письма с подтверждением и номер претензии. Представителю также потребуется ваш адрес электронной почты и номер телефона. ● RadioShack.com приложит все разумные усилия, чтобы помочь вам с заменой, если таковая имеется, или будет выдан кредит магазина.

Отмена заказа

Мы стремимся к тому, чтобы все заказы комплектовались, упаковывались и отправлялись как можно быстрее, потому что мы знаем, что вам не терпится получить их! Имея это в виду, как только ваш заказ будет размещен, мы не сможем отменить ваш заказ. Пожалуйста, ознакомьтесь с политикой возврата для получения дополнительной информации, если возврат все еще необходим.

Политика возврата покупок в магазине

Магазины RadioShack находятся в независимом владении и управлении и могут различаться в зависимости от местоположения. Обратитесь в местный магазин за копией их политики возврата. RadioShack.com не может осуществлять возврат товаров, приобретенных в магазинах RadioShack.

Гарантия на продукцию

Нажмите здесь , чтобы ознакомиться с Условиями использования для всех штатов.

На многие товары, продаваемые на RadioShack.com, распространяется гарантия производителя. Информацию о применимой гарантии обычно можно найти внутри коробки или упаковки. Для получения дополнительной информации о гарантии производителя на конкретный продукт обращайтесь непосредственно к производителю.

На наши продукты под собственной торговой маркой RadioShack предоставляется 90-дневная или 1-летняя гарантия, в зависимости от продукта. Вы можете прочитать условия этих ограниченных гарантий ниже.

Условия гарантии

За исключением Калифорнии, RadioShack не дает никаких дополнительных гарантий, явных или подразумеваемых, для любого продукта, произведенного стороной, отличной от RadioShack.

ЗА ИСКЛЮЧЕНИЕМ СЛУЧАЕВ, ЗАПРЕЩЕННЫХ ЗАКОНОМ, ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ КОММЕРЧЕСКОЙ ПРИГОДНОСТИ И ПРИГОДНОСТИ ДЛЯ ОПРЕДЕЛЕННОЙ ЦЕЛИ СПЕЦИАЛЬНО ОТКАЗЫВАЮТСЯ: (1) ДЛЯ ВСЕХ ПРОДАЖ «КАК ЕСТЬ»; И (2) ПОСЛЕ НАЧАЛА: [A] Истечения срока действия ЛЮБОЙ ПРИМЕНИМОЙ ЯВНОЙ ГАРАНТИИ ИЛИ [B] 90 ДНЕЙ С ДАТЫ ПРИОБРЕТЕНИЯ.

RadioShack не несет ответственности за какие-либо убытки или ущерб (включая косвенные, специальные, случайные или косвенные убытки), прямо или косвенно вызванные продуктами, перечисленными в этом чеке. В некоторых штатах не допускаются ограничения подразумеваемых гарантий (таких как гарантии товарного состояния или пригодности для определенной цели) или исключение случайных или косвенных убытков, поэтому вышеуказанные ограничения или исключения могут не применяться к вам. Кроме того, у вас могут быть другие права, которые варьируются от штата к штату.

РадиоШак.

Продукция, которую мы продаем, не разрешена для использования в качестве важнейших компонентов имплантируемых человеку устройств или устройств или систем жизнеобеспечения. Критический компонент — это любой компонент имплантируемого человеку устройства, устройства или системы жизнеобеспечения, отказ которого может привести к отказу имплантата, устройства или системы жизнеобеспечения или повлиять на их безопасность или эффективность.

На многие другие продукты, предлагаемые на этом веб-сайте, распространяется гарантия производителя. Копия конкретной гарантии, если таковая предлагается гарантом, будет доступна для проверки перед продажей по конкретному запросу по нашему каталожному номеру.

Мы поставляем множество продуктов, которые соответствуют военным спецификациям, представленным производителем. Мы не отслеживаем эти продукты; поэтому мы поставляем их только как коммерческие детали.

Информация для клиентов из других стран или клиентов, путешествующих по миру: продукты , приобретенные на сайте RadioShack.com или в наших торговых точках в США, не подлежат возврату для гарантийного обслуживания ни в одной из наших международных точек.

90-дневная ограниченная гарантия

RadioShack Online OpCo LLC (далее «RadioShack») гарантирует отсутствие дефектов материалов и изготовления в данном изделии при нормальном использовании первоначальным покупателем в течение девяноста (90) дней после даты покупки в магазине, принадлежащем RadioShack, на сайте RadioShack. com, у авторизованного франчайзи или дилера RadioShack. RADIOSHACK НЕ ПРЕДОСТАВЛЯЕТ ДРУГИХ ЯВНЫХ ГАРАНТИЙ.

Настоящая гарантия не распространяется на: (a) повреждения или отказы, вызванные или связанные со злоупотреблением, неправильным использованием, несоблюдением инструкций, неправильной установкой или обслуживанием, модификацией, несчастным случаем, стихийными бедствиями (такими как наводнение или молния) или чрезмерным напряжением или текущий; (b) ненадлежащий или неправильно выполненный ремонт лицами, не являющимися авторизованным сервисным центром RadioShack; (c) расходные материалы, такие как предохранители или батареи; (d) обычный износ или косметическое повреждение; (e) транспортные, транспортные или страховые расходы; (f) расходы на демонтаж, установку, настройку, регулировку или переустановку продукта; и (g) требования лиц, не являющихся первоначальным покупателем.

В случае возникновения проблемы, на которую распространяется настоящая гарантия, отнесите продукт и товарный чек RadioShack в качестве подтверждения даты покупки в место первоначальной покупки или посетите сайт www. radioshack.com/warranty. RadioShack по своему усмотрению, если иное не предусмотрено законом, (а) заменит продукт таким же или сопоставимым продуктом или (б) возместит стоимость покупки. Все замененные продукты, а также продукты, за которые произведен возврат средств, становятся собственностью RadioShack.

RADIOSHACK ЯВНО ОТКАЗЫВАЕТСЯ ОТ ВСЕХ ГАРАНТИЙ И УСЛОВИЙ, НЕ УКАЗАННЫХ В ДАННОЙ ОГРАНИЧЕННОЙ ГАРАНТИИ. ЛЮБЫЕ ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ, КОТОРЫЕ МОГУТ ПРЕДОСТАВЛЯТЬСЯ ЗАКОНОМ, ВКЛЮЧАЯ ПОДРАЗУМЕВАЕМУЮ ГАРАНТИЮ КОММЕРЧЕСКОЙ ПРИГОДНОСТИ И, ЕСЛИ ПРИМЕНИМО, ПОДРАЗУМЕВАЕМУЮ ГАРАНТИЮ ПРИГОДНОСТИ ДЛЯ ОПРЕДЕЛЕННОЙ ЦЕЛИ, ИСТЕКАЮТ ПО ИСТЕЧЕНИИ ЗАЯВЛЕННОГО ГАРАНТИЙНОГО ПЕРИОДА.

ЗА ИСКЛЮЧЕНИЕМ ОПИСАННОГО ВЫШЕ, КОМПАНИЯ RADIOSHACK НЕ НЕСЕТ НИКАКОЙ ОТВЕТСТВЕННОСТИ ПЕРЕД ПОКУПАТЕЛЕМ ПРОДУКТА ИЛИ ЛЮБЫМИ ДРУГИМИ ЛИЦАМИ ИЛИ ОРГАНИЗАЦИЯМИ В ОТНОШЕНИИ КАКОЙ-ЛИБО ОТВЕТСТВЕННОСТИ, ПОТЕРИ ИЛИ УЩЕРБА, ВЫЗВАННЫХ ПРЯМО ИЛИ КОСВЕННО ИЗ-ЗА ИСПОЛЬЗОВАНИЯ ИЛИ РАБОТЫ ПРОДУКТА ИЛИ ВОЗНИКШЕГО НАРУШЕНИЕ НАСТОЯЩЕЙ ГАРАНТИИ, ВКЛЮЧАЯ, НО НЕ ОГРАНИЧИВАЯСЬ, ЛЮБЫЕ УЩЕРБЫ, СВЯЗАННЫЕ С НЕУДОБСТВАМИ И ЛЮБОЙ ПОТЕРЕЙ ВРЕМЕНИ, ДАННЫХ, ИМУЩЕСТВА, ДОХОДА ИЛИ ПРИБЫЛИ, А ТАКЖЕ ЛЮБЫЕ КОСВЕННЫЕ, ОСОБЫЕ, СЛУЧАЙНЫЕ ИЛИ ПОСЛЕДУЮЩИЕ УБЫТКИ, ДАЖЕ ЕСЛИ RADIOSHACK БЫЛ ПРЕДУПРЕЖДЕН ВОЗМОЖНОСТЬ ТАКИХ ПОВРЕЖДЕНИЙ.

В некоторых штатах не допускаются ограничения срока действия подразумеваемой гарантии или исключения или ограничения случайных или косвенных убытков, поэтому вышеуказанные ограничения или исключения могут не применяться к вам. Эта гарантия дает вам определенные юридические права, и вы также можете иметь другие права, которые различаются в зависимости от штата.

Вы можете связаться с RadioShack по телефону:

Служба поддержки клиентов RadioShack

www.radioshack.com
[email protected]

Обновлено 06.10.



Ограниченная гарантия сроком на 1 год

RadioShack Online OpCo LLC (далее «RadioShack») гарантирует отсутствие дефектов материалов и изготовления данного продукта при нормальном использовании первоначальным покупателем в течение одного (1) года после даты покупки в магазине, принадлежащем RadioShack, RadioShack.com , либо авторизованным франчайзи или дилером RadioShack. RADIOSHACK НЕ ПРЕДОСТАВЛЯЕТ ДРУГИХ ЯВНЫХ ГАРАНТИЙ.

Настоящая гарантия не распространяется на: (a) повреждения или отказы, вызванные или связанные со злоупотреблением, неправильным использованием, несоблюдением инструкций, неправильной установкой или обслуживанием, модификацией, несчастным случаем, стихийными бедствиями (такими как наводнение или молния) или чрезмерным напряжением или текущий; (b) ненадлежащий или неправильно выполненный ремонт лицами, не являющимися авторизованным сервисным центром RadioShack; (c) расходные материалы, такие как предохранители или батареи; (d) обычный износ или косметическое повреждение; (e) транспортные, транспортные или страховые расходы; (f) расходы на демонтаж, установку, настройку, регулировку или переустановку продукта; и (g) требования лиц, не являющихся первоначальным покупателем.

В случае возникновения проблемы, на которую распространяется настоящая гарантия, отнесите продукт и товарный чек RadioShack в качестве подтверждения даты покупки в место первоначальной покупки или посетите сайт www. radioshack.com/warranty. RadioShack по своему усмотрению, если иное не предусмотрено законом, (а) заменит продукт таким же или сопоставимым продуктом или (б) возместит стоимость покупки. Все замененные продукты, а также продукты, за которые произведен возврат средств, становятся собственностью RadioShack.

RADIOSHACK ЯВНО ОТКАЗЫВАЕТСЯ ОТ ВСЕХ ГАРАНТИЙ И УСЛОВИЙ, НЕ УКАЗАННЫХ В ДАННОЙ ОГРАНИЧЕННОЙ ГАРАНТИИ. ЛЮБЫЕ ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ, КОТОРЫЕ МОГУТ ПРЕДОСТАВЛЯТЬСЯ ЗАКОНОМ, ВКЛЮЧАЯ ПОДРАЗУМЕВАЕМУЮ ГАРАНТИЮ КОММЕРЧЕСКОЙ ПРИГОДНОСТИ И, ЕСЛИ ПРИМЕНИМО, ПОДРАЗУМЕВАЕМУЮ ГАРАНТИЮ ПРИГОДНОСТИ ДЛЯ ОПРЕДЕЛЕННОЙ ЦЕЛИ, ИСТЕКАЮТ ПО ИСТЕЧЕНИИ ЗАЯВЛЕННОГО ГАРАНТИЙНОГО ПЕРИОДА.

ЗА ИСКЛЮЧЕНИЕМ ОПИСАННОГО ВЫШЕ, КОМПАНИЯ RADIOSHACK НЕ НЕСЕТ НИКАКОЙ ОТВЕТСТВЕННОСТИ ПЕРЕД ПОКУПАТЕЛЕМ ПРОДУКТА ИЛИ ЛЮБЫМИ ДРУГИМИ ЛИЦАМИ ИЛИ ОРГАНИЗАЦИЯМИ В ОТНОШЕНИИ КАКОЙ-ЛИБО ОТВЕТСТВЕННОСТИ, ПОТЕРИ ИЛИ УЩЕРБА, ВЫЗВАННЫХ ПРЯМО ИЛИ КОСВЕННО ИЗ-ЗА ИСПОЛЬЗОВАНИЯ ИЛИ РАБОТЫ ПРОДУКТА ИЛИ ВОЗНИКШЕГО НАРУШЕНИЕ НАСТОЯЩЕЙ ГАРАНТИИ, ВКЛЮЧАЯ, НО НЕ ОГРАНИЧИВАЯСЬ, ЛЮБЫЕ УЩЕРБЫ, СВЯЗАННЫЕ С НЕУДОБСТВАМИ И ЛЮБОЙ ПОТЕРЕЙ ВРЕМЕНИ, ДАННЫХ, ИМУЩЕСТВА, ДОХОДА ИЛИ ПРИБЫЛИ, А ТАКЖЕ ЛЮБЫЕ КОСВЕННЫЕ, ОСОБЫЕ, СЛУЧАЙНЫЕ ИЛИ ПОСЛЕДУЮЩИЕ УБЫТКИ, ДАЖЕ ЕСЛИ RADIOSHACK БЫЛ ПРЕДУПРЕЖДЕН ВОЗМОЖНОСТЬ ТАКИХ ПОВРЕЖДЕНИЙ.
