Калькулятор расчета спирали из нихрома и фехраля для нагревателей :: информационная статья компании Полимернагрев

Электронагреватели могут производиться с нагревательными спиралями из различных материалов, но наиболее популярными все же являются нихром и фехраль. Нихром — это сплав никеля и хрома, а фехраль – сплав железа, хрома и алюминия. Они имеет высокую коррозионную стойкость и температуру плавления, поэтому и используется в электрических приборах и нагревателях.

Данная статья поможет вам разобраться в расчетах параметров греющих спиралей, а простые и удобные калькуляторы сделают быстрый подсчет нужной длины проволоки и переведут длину в вес и обратно. Воспользуйтесь этими онлайн-калькуляторами нихромовой проволоки, чтобы рассчитать сопротивление, площадь сечения, ток и длину нихромовой и фехралевой проволоки, просто указав мощность и напряжение.

Расчет длины спирали

Расчет веса и длины

Расчет спирали из нихрома и фехраля

Существует несколько способов расчета греющих спиралей, рассмотрим для начала более простой метод, учитывающий только сопротивление материала, а потом включим в расчет еще и изменение сопротивления под воздействием темепературы.

Способ расчета спирали по сопротивлению материала

В данном способе все довольно просто. Нам нужны первоначальные данные, на основе которых мы будем проводить вычисления. Они включают в себя:

  • Мощность нагревательного элемента, который хотите получить

  • Напряжение, при котором спираль будет работать

  • Диаметр и тип проволоки, который имеется в наличии

Предположим, у нас имеется электроприбор, который должен работать с мощностью 12 Вт под напряжением 24 В. При этом мы используем проволоку из нихрома с сечением 0,2 мм.

Для вычислений нам потребуется самая элементарная формула из общеобразовательного курса физики:

Мощность (Р) = Напряжение (U) * Сила тока (I)

Отсюда

І = Р: U = 12 : 24 = 0,5 А

Теперь воспользуемся законом Ома для определения сопротивления:

Сопротивление (R ) = Напряжение (U)  * Сила тока (I) = 24/0,5 = 48 Ом

Теперь нам нужна формула для определения длины проводника:

Длина (L) = Площадь сечения (S) * Сопротивление (R)  / Плотность материала (ρ)

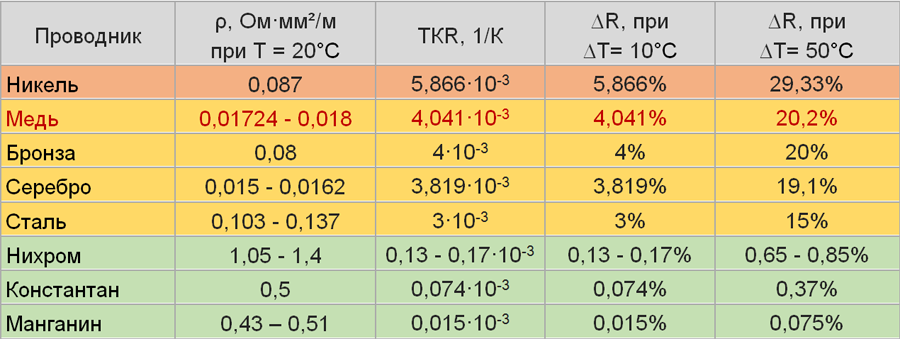

Как же  узнать сопротивление нихромовой проволоки?  Помочь в решении данной задачи нам помогут таблицы плотности материалов или формулы для вычисления значения. Итак, если у нас проволока имеет диаметр 0,2, значит площадь сечения по формуле будет 0,0314 мм2, сопротивление смотрим по таблице и получаем длину проволоки 1,3 м.

Но это все чисто теоретически, ведь мы не знаем, сможет ли выдержать проволока данного диаметра такой ток. Посмотрим таблицу, в ней указаны максимальные значения тока для проволоки определенного диаметра. В нашем случае это 0,65, значит наше значение 0,5 лежит в допустимых пределах.

Также не забывайте учесть среду, в которой будет работать нагреватель. Если вы греете жидкость, можно смело увеличивать силу тока вдвое, а если замкнутое пространство – наоборот, уменьшать.



Способ расчета спирали по температуре

Тот, способ, который мы описывали выше, является не очень точным по той причине, что нами не было взято в расчет изменение сопротивления резистивной проволоки при росте температуры. Поэтому его можно применять только для не слишком высоких температур до 200-250 градусов. Для высокотемпературных печей данный расчет будет совсем неточным, поэтому рассмотрим второй метод.

Возьмем муфельную печь отжига и определим объем камеры и нужную мощность. Помогут с вычислениями нам такие два правила.

  • Если объем печи меньше 50 литров, то подбираем мощность 100 Вт на литр

  • Если же объем печи больше 100 литров, мощность рассчитывается как 50-70 Вт на литр

Допустим, наша печь отжига имеет объем 50 литров, мощность тогда будет 5 кВт. Если напряжение в сети должно быть стандартные 220 В, то сила тока и сопротивление будет равны:

І = 5000:220 = 22,7 А

R = 220:22,7 = 9,7 Ом

Подключение звездой при напряжении 380 В потребует деления мощности на 3 фазы, тогда наша мощность для одной фазы будет равна 5кВт / 3 = 1,66 кВт

Подключение звездой предполагает, что на каждую из фаз будет подаваться напряжение питания 220 В, следовательно значения сопротивления и силы тока будет такими:

І = 1660/220 = 7,54 А

R = 220/7,54 = 29,1 Ом

Второй тип подключения ТЭНов для напряжения в 380 В «треугольник» предполагает подачу линейного напряжения в 380 В, поэтому мы получим:

І = 1660/380 = 4,36 А

R = 380/4,36 = 87,1 Ом

При помощи ниже указанных таблиц мы можем найти удельную поверхностную мощность нагревательного элемента и вычислить на его основе длину проволоки.

Поверхностная мощность = βэф*α(коэффициент эффективности)


В итоге, чтобы наша печь нагрелась до 1000 С, нагревательный элемент должен производить температуру в 1100 градусов. Возьмем таблицы и выберем соответствующие значения. Тогда получим:

  • Поверхностная мощность (Вдоп)=4,3∙0,2=0,86Вт/см2=8600 Вт/м2

  • Диаметр определяется по формуле d=3√((4*Rt*P2)/(π2*U2доп))

Rt — удельное сопротивление материала при нужной температуре берем из таблицы


Если наша спираль изготовлена из нихрома марки Х80Н20, Rt будет равняться 1,025. Значит Рт=1,13 * 106 * 1,025 = 1,15 * 106 Ом на мм

При подключении типа «звезда»: диаметр равен 1,23 мм, длина = 42 м

Если же мы проверим результат по упрощенной формуле L=R/(p*k)

Получим 29,1/(0,82*1,033)= 34 м

Из этого мы видим, что не учитывая температуру мы получаем совсем другое значение длины проволоки и более правильным является выбор второго метода.

Итоги

Онлайн калькулятор для расчета спирали поможет вам с быстрыми предварительными расчетами, но для точного учета всех особенностей даже второго метода расчета с учетом температуры может быть не достаточно. На практике существует еще очень много факторов, которые нужно взять во внимание при расчете параметров нагревателя.

Если вам нужна помощь с расчетами нагревателей – обращайтесь к нам. Наши специалисты имеют огромный опыт в проектировании нагревательных элементов для различного промышленного оборудования. Мы поможем с расчетами оптимальных параметров нагревательных элементов для вашего оборудования и можем изготовить любой тип нагревателей для Вас.


Элементы конструкции электронагревателей :: информационная статья компании Полимернагрев

Резистивные нагреватели широко используют в различных промышленных сферах, где необходим нагрев труб, горячеканальных систем, литьевого оборудования, экструдеров, пресс-форм и мн.

др. Множество различных типов нагревателей могут иметь отличия по форме, параметрам, способу установки, диапазону температурной подачи и материалов изготовления. Неизменным элементом в любом виде электронагревателя резистивного типа является проволока высокого сопротивления. В качестве изоляционного материала зачастую используются миканит, керамика либо периклаз. Некоторые устройства могут эксплуатироваться без корпусной основы, у других же в качестве наружной оболочки могут применяться нержавеющая сталь, алюминий, латунь, керамика. Для подключения к электросети могут использоваться различные варианты выводов, основной характеристикой которых должна быть высокая термостойкость.

Электрические проводники для промышленных нагревателей

Электрический проводник является основой любого резистивного нагревательного элемента. Передавая электрическую энергию, проводник нагревается до высоких тепловых значений, поэтому его характеристики должны включать устойчивость к чрезмерным температурам. Электрический проводник не должен утрачивать свои свойства и поддаваться распаду от воздействия высокой термической нагрузки. Обычно в качестве элемента для промышленных нагревателей, который преобразует ток в тепло, используется резистивная нихромовая проволока.





Изоляционный слой

В качестве внутренней термоизоляции для электронагревателей используются миканит, керамика и в случае патронных ТЭНов — периклаз (сыпкий материал с высокими показателями теплопроводности). Миканитовый изолятор

представляет собой материал многослойной композиции, который изготавливается путем чередования смоляных клеящих листов слюды. Клееный миканит подвергается сушке под высоким давлением. На выходе изделие прочное, устойчивое к изгибу, не расслаивается, не крошится и обладает определенной твердостью. Такой изолятор не впитывает влагу из окружающей среды. Часто в качестве прокладочного материала используют миканит, способный выдерживать температуру до 180 градусов Цельсия. Но есть и способы его производства, благодаря которым такой материал может легко переносить температуру до 750 градусов Цельсия, и именно этот материал используется в качестве изолятора для промышленных обогревателей. Термостойкие миканиты изготавливаются из разных составов, например: флогопитовый миканит способен выдерживать нагрузку до 750 градусов, а материал другого состава, например мусковит — до 500 градусов Цельсия.

Керамическая изоляция является одним из самых надежных и качественных видов изоляции, используемых в промышленности. Керамика изготавливается методом высокотемпературного нагрева и отлита из прессованного порошка. Обычно для производства используют смесь традиционного глиняного порошка и другие природные минералы. Независимо от типа керамики, производственные процессы всегда одинаковы.

Преимущества керамической изоляции:

  • Хорошая переносимость экстремально высоких температур;
  • Высокий уровень прочности;
  • Отличные диэлектрические характеристики;
  • Длительный срок службы;
  • Стабильные физические показатели в экстремальных условиях труда и многое другое.

Керамическая изоляция обычно используется в блоке предохранителей низкого напряжения, в трубках и корпусах предохранителей, в промышленных нагревателях, в патронах и цоколях ламп и т.д.

Материал корпуса электронагревателя





Плоские ТЭНы могут иметь керамический и металлический корпус или состоять из миканитовой оболочки. В случае кольцевых нагревательных элементов в качестве корпуса обычно используется керамика или металл. Существует много других типов нагревателей, в которых используются похожие типы корпусов, имеющих очень разные варианты исполнения. Внешняя оболочка промышленного нагревателя во многом определяет его эксплуатационные возможности.

Корпус из нержавеющей стали является наиболее популярным типом материала для приборов нагрева. Он отлично выдерживает механические нагрузки, обладает высокой устойчивостью к коррозии и характеризуется хорошей теплопроводностью. Такие обогреватели служат долго, они удобны и просты в установке, а крепления отличаются отличной надежностью.

Керамические корпуса могут одновременно выполнять функции электрического изолятора и корпуса промышленного нагревателя. Керамика очень термостойкая и достаточно долговечная. Такой материал имеет много преимуществ в том виде, что он не проводит электрический ток, не поддается коррозии, не наносит вреда окружающей среде и обладает хорошей прочностью. Керамические корпуса могут выдерживать температуру до 1000 градусов по Цельсию без физических и химических изменений.

Заказать промышленные нагреватели для любого типа оборудования по индивидуальной сборке можно у компании «Полимернагрев». Оформляйте заявку на сайте, и мы свяжемся с вами через несколько минут. На основе ваших требований будет выполнен точный чертеж, по которому мы изготовим самые надежные устройства для нагрева. Доставка осуществляется по всей территории России.

Нагреватели. Методика и примеры расчета. Статья

Нихром

Продукция

Описание

Цены

Стандарты

Статьи

Фото

Фехраль

Продукция

Описание

Цены

Стандарты

Статьи

Фото

Нихром в изоляции

Продукция

Цены

Стандарты

Статьи

Фото

Титан

Продукция

Описание

Цены

Стандарты

Статьи

Фото

Вольфрам

Продукция

Описание

Цены

Стандарты

Статьи

Фото

Молибден

Продукция

Описание

Цены

Стандарты

Статьи

Фото

Кобальт

Продукция

Описание

Цены

Стандарты

Статьи

Фото

Термопарная проволока

Продукция

Описание

Цены

Стандарты

Статьи

Фото

Провода термопарные

Продукция

Цены

Стандарты

Статьи

Фото

Никель

Продукция

Описание

Цены

Стандарты

Статьи

Фото

Монель

Продукция

Описание

Цены

Стандарты

Статьи

Фото

Константан

Продукция

Описание

Цены

Стандарты

Статьи

Фото

Мельхиор

Продукция

Описание

Цены

Стандарты

Статьи

Фото

Твердые сплавы

Продукция

Описание

Цены

Стандарты

Статьи

Фото

Порошки металлов

Продукция

Цены

Стандарты

Статьи

Фото

Нержавеющая сталь

Продукция

Описание

Цены

Стандарты

Статьи

Фото

Жаропрочные сплавы

Продукция

Описание

Цены

Стандарты

Статьи

Фото

Ферросплавы

Продукция

Описание

Цены

Стандарты

Статьи

Фото

Олово

Продукция

Описание

Цены

Стандарты

Статьи

Фото

Тантал

Продукция

Описание

Цены

Стандарты

Статьи

Фото

Ниобий

Продукция

Описание

Цены

Стандарты

Статьи

Фото

Ванадий

Продукция

Описание

Цены

Стандарты

Статьи

Фото

Хром

Продукция

Описание

Цены

Стандарты

Статьи

Фото

Рений

Продукция

Описание

Цены

Стандарты

Статьи

Фото

Прецизионные сплавы

Продукция

Описание

Магнитомягкие

Магнитотвердые

С заданным ТКЛР

С заданной упругостью

С высоким эл. сопротивлением

Сверхпроводники

Термобиметаллы

Статья «Нагреватели. Методика и примеры расчета» содержит обзор по расчету нагревателей электрических печей. Рассматриваются материалы, используемые для изготовления нагревателей, их свойства, достоинства и недостатки, условия работы (нихром, вольфрам, молибден и др.), описана цель расчета нагревателей, приведены методики, описанные на конкретных примерах. Также статья содержит справочные таблицы и ссылки на ГОСТы, необходимые для проведения расчета нагревателей электрических печей.

На странице представлена только выдержка из статьи «Нагреватели. Методика и примеры расчета».

Рассчитать нагреватели электрической печи

Калькулятор нагревателей электрических печей

Параметры электрической печи

Параметры нагревателя

Диаметр нагревателя, мм
?

Размеры нагревателей (толщина x ширина), мм

Выбрать из стандартных размеров (толщина х ширина), мм ?
Изменить размер на стандартный
0,1х600,1х1000,1х2000,1х4000,2х2,50,2х80,2х600,3х1,850,3х600,3х4000,35х2,350,35х2,40,5х2,250,5х60,5х81,0х61,0х101,0х151,0х201,2х201,5х101,5х121,5х152,0х102,0х202,0х252,0х302,0х402,5х202,5х252,5х302,5х603,0х203,0х303,0х40

Толщина нагревателя, мм
?

Ширина нагревателя, мм
?

Длина нагревателя, м
?

Масса нагревателя, кг
?

Общая длина нагревателей, м
?

Общая масса нагревателей, кг
?

*Результаты расчета нагревателей электрических печей, выполненного с помощью данного калькулятора, носят информативный характер.

Расчет основан на подходе, рассмотренном в книге «Типовые расчеты по электрооборудованию», Дьяков В.И., а также в статье «Нагреватели. Методика и примеры расчета», Никонов Н. В., и содержит ряд допущений.

В каждом конкретном случае могут появиться дополнительные условия, связанные с конструктивными особенностями печи, а также условиями эксплуатации.

Очень часто при желании сделать или отремонтировать нагреватель электропечи своими руками у человека появляется много вопросов. Например, какого диаметра взять проволоку, какова должна быть ее длина или какую мощность можно получить, используя проволоку или ленту с заданными параметрами и т.д. При правильном подходе к решению данного вопроса необходимо учитывать достаточно много параметров, например, силу тока, проходящего через нагреватель, рабочую температуру, тип электрической сети и другие.

В данной статье приводятся справочные данные о материалах, наиболее распространенных при изготовлении нагревателей электрических печей, а также методика и примеры их расчета (расчета нагревателей электрических печей).

Непосредственно нагреватель – один из самых важных элементов печи, именно он осуществляет нагрев, имеет наибольшую температуру и определяет работоспособность нагревательной установки в целом. Поэтому нагреватели должны соответствовать ряду требований, которые приведены ниже.

Требования к нагревателям

Основные требования к нагревателям (материалам нагревателей):
  • Нагреватели должны обладать достаточной жаростойкостью (окалиностойкостью) и жаропрочностью. Жаропрочность — механическая прочность при высоких температурах. Жаростойкость — сопротивление металлов и сплавов газовой коррозии при высоких температурах (более подробно свойства жаростойкости и жаропорочности описаны на странице Жаропрочные сплавы и стали).
  • Нагреватель в электропечи должен быть сделан из материала, обладающего высоким удельным электрическим сопротивлением. Говоря простым языком, чем выше электрическое сопротивление материала, тем сильнее он нагревается. Следовательно, если взять материал с меньшим сопротивлением, то потребуется нагреватель большей длины и с меньшей площадью поперечного сечения. Не всегда в печи может быть размещен достаточно длинный нагреватель. Также стоит учитывать, что, чем больше диаметр проволоки, из которой сделан нагреватель, тем дольше срок его службы. Примерами материалов, обладающих высоким электрическим сопротивлением являются хромоникелевый сплав нихром Х20Н80, Х15Н60, железохромоалюминиевый сплав фехраль Х23Ю5Т, которые относятся к прецизионным сплавам с высоким электрическим сопротивлением.
  • Малый температурный коэффициент сопротивления является существенным фактором при выборе материала для нагревателя. Это означает, что при изменении температуры электрическое сопротивление материала нагревателя меняется не сильно. Если температурный коэффициент электросопротивления велик, для включения печи в холодном состоянии приходится использовать трансформаторы, дающие в начальный момент пониженное напряжение.
  • Физические свойства материалов нагревателей должны быть постоянными. Некоторые материалы, например карборунд, который является неметаллическим нагревателем, с течением времени могут изменять свои физические свойства, в частности электрическое сопротивление, что усложняет условия их эксплуатации. Для стабилизации электрического сопротивления используют трансформаторы с большим количеством ступеней и диапазоном напряжений.
  • Металлические материалы должны обладать хорошими технологическими свойствами, а именно: пластичностью и свариваемостью, — чтобы из них можно было изготовить проволоку, ленту, а из ленты — сложные по конфигурации нагревательные элементы. Также нагреватели могут быть изготовлены из неметаллов. Неметаллические нагреватели прессуются или формуются, превращаясь в готовое изделие.

Материалы для изготовления нагревателей

Наиболее подходящими и самыми используемыми в производстве нагревателей для электропечей являются прецизионные сплавы с высоким электрическим сопротивлением. К ним относятся сплавы на основе хрома и никеля (хромоникелевые), железа, хрома и алюминия (железохромоалюминиевые). Марки и свойства данных сплавов рассмотрены в ГОСТ 10994-74 «Сплавы прецизионные. Марки». Представителями хромоникелевых сплавов является нихром марок Х20Н80, Х20Н80-Н (950-1200 °С), Х15Н60, Х15Н60-Н (900-1125 °С), железохромоалюминиевых – фехраль марок Х23Ю5Т (950-1400 °С), Х27Ю5Т (950-1350 °С), Х23Ю5 (950-1200 °С), Х15Ю5 (750-1000 °С). Также существуют железохромоникелевые сплавы — Х15Н60Ю3, Х27Н70ЮЗ.

Перечисленные выше сплавы обладают хорошими свойствами жаропрочности и жаростойкости, поэтому они могут работать при высоких температурах. Хорошую жаростойкость обеспечивает защитная пленка из окиси хрома, которая образуется на поверхности материала. Температура плавления пленки выше температуры плавления непосредственно сплава, она не растрескивается при нагреве и охлаждении.

Приведем сравнительную характеристику нихрома и фехрали.
Достоинства нихрома:

  • хорошие механические свойства как при низких, так и при высоких температурах;
  • сплав крипоустойчив;
  • имеет хорошие технологические свойства – пластичность и свариваемость;
  • хорошо обрабатывается;
  • не стареет, немагнитен.
Недостатки нихрома:
  • высокая стоимость никеля — одного из основных компонентов сплава;
  • более низкие рабочие температуры по сравнению с фехралью.
Достоинства фехрали:
  • более дешевый сплав по сравнению с нихромом, т.к. не содержит никель;
  • обладает лучшей по сравнению с нихромом жаростойкостью, напрмер, фехраль Х23Ю5Т может работать при температуре до 1400 °С (1400 °С — максимальная рабочая температура для нагревателя из проволоки Ø 6,0 мм и более; Ø 3,0 — 1350 °С; Ø 1,0 — 1225 °С; Ø 0,2 — 950 °С).
Недостатки фехрали:
  • хрупкий и непрочный сплав, данные негативные свойства особенно сильно проявляются после пребывания сплава при температуре большей 1000 °С;
  • т.к. фехраль имеет в своем составе железо, то данный сплав является магнитным и может ржаветь во влажной атмосфере при нормальной температуре;
  • имеет низкое сопротивление ползучести;
  • взаимодействует с шамотной футеровкой и окислами железа;
  • во время эксплуатации нагреватели из фехрали существенно удлиняются.
Также сравнение сплавов фехраль и нихром производится в статье Сравнение сплавов фехраль и нихром.

В последнее время разработаны сплавы типа Х15Н60Ю3 и Х27Н70ЮЗ, т.е. с добавлением 3% алюминия, что значительно улучшило жаростойкость сплавов, а наличие никеля практически исключило имеющиеся у железохромоалюминиевых сплавов недостатки. Сплавы Х15Н60ЮЗ, Х27Н60ЮЗ не взаимодействуют с шамотом и окислами железа, достаточно хорошо обрабатываются, механически прочны, нехрупки. Максимальная рабочая температура сплава Х15Н60ЮЗ составляет 1200 °С.

Помимо перечисленных выше сплавов на основе никеля, хрома, железа, алюминия для изготовления нагревателей применяют и другие материалы: тугоплавкие металлы, а также неметаллы.

Среди неметаллов для изготовления нагревателей используют карборунд, дисилицид молибдена, уголь, графит. Нагреватели из карборунда и дисилицида молибдена используют в высокотемпературных печах. В печах с защитной атмосферой применяют угольные и графитовые нагреватели.

Среди тугоплавких материалов в качестве нагревателей могут использоваться вольфрам, молибден, тантал и ниобий. В высокотемпературных вакуумных печах и печах с защитной атмосферой применяются нагреватели из молибдена и вольфрама. Молибденовые нагреватели могут работать до температуры 1700 °С в вакууме и до 2200 °С – в защитной атмосфере. Такая разница температур обусловлена испарением молибдена при температурах выше 1700 °С в вакууме. Вольфрамовые нагреватели могут работать до 3000 °С. В особых случаях применяют нагреватели из тантала и ниобия.

Обычно в качестве исходных данных для расчета нагревателей электрических печей выступают мощность, которую должны обеспечивать нагреватели, максимальная температура, которая требуется для осуществления соответствующего технологического процесса (отпуска, закалки, спекания и т.д.) и размеры рабочего пространства электрической печи. Если мощность печи не задана, то ее можно определить по эмпирическому правилу. В ходе расчета нагревателей требуется получить диаметр и длину (для проволоки) или площадь сечения и длину (для ленты), которые необходимы для изготовления нагревателей.

Также необходимо определить материал, из которого следует делать нагреватели (данный пункт в статье не рассматривается). В данной статье в качестве материала для нагревателей рассматривается хромоникелевый прецизионный сплав с высоким электрическим сопротивлением нихром Х20Н80, который является одним из самых популярных при изготовлении нагревательных элементов.

Определение диаметра и длины нагревателя (нихромовой проволоки) для заданной мощности печи (простой расчет)

Пожалуй, наиболее простым вариантом расчета нагревателей из нихрома является выбор диаметра и длины нихромовой проволоки при заданной мощности нагревателя, питающего напряжения сети, а также температуры, которую будет иметь нагреватель. Несмотря на простоту расчета, в нем имеется одна особенность, на которую мы обратим внимание ниже.

Пример расчета диаметра и длины нагревательного элемента

Исходные данные:
Устройство мощностью P = 800 Вт; напряжение сети U = 220 В; температура нагревателя 800 °C. В качестве нагревательного элемента используется нихромовая проволока Х20Н80.

1. Сначала необходимо определить силу тока, которая будет проходить через нагревательный элемент:
    I = P / U = 800 / 220 = 3,63 А.

2. Теперь нужно найти сопротивление нагревателя:
    R = U / I = 220 / 3,63 = 61 Ом;

3. Исходя из значения полученной в п. 1 силы тока, проходящего через нихромовый нагреватель, нужно выбрать диаметр проволоки. И этот момент является важным. Если, например, при силе тока в 6 А использовать нихромовую проволоку диаметром 0,4 мм, то она сгорит. Поэтому, рассчитав силу тока, необходимо выбрать из таблицы соответствующее значение диаметра проволоки. В нашем случае для силы тока 3,63 А и температуры нагревателя 800 °C выбираем нихромовую проволоку с диаметром d = 0,35 мм и площадью поперечного сечения S = 0,096 мм2.

Общее правило выбора диаметра проволоки можно сформулировать следующим образом: необходимо выбрать проволоку, у которой допустимая сила тока не меньше, чем расчетная сила тока, проходящего через нагреватель. С целью экономии материала нагревателя следует выбирать проволоку с ближайшей большей (чем расчетная) допустимой силой тока.

Таблица 1

Допустимая сила тока, проходящего через нагреватель из нихромовой проволоки, соответствующая определенным температурам нагрева проволоки, подвешенной горизонтально в спокойном воздухе нормальной температуры
Диаметр нихромовой проволоки, ммПлощадь поперечного сечения нихромовой проволоки, мм2Температура нагрева нихромовой проволоки, °C
2004006007008009001000
Максимальная допустимая сила тока, А
519,65283105124146173206
412,637,060,080,093,0110,0129,0151,0
37,0722,337,554,564,077,088,0102,0
2,54,9116,627,540,046,657,566,573,0
23,1411,719,628,733,839,547,051,0
1,82,5410,016,924,929,033,139,043,2
1,62,018,614,421,024,528,032,936,0
1,51,777,913,219,222,425,730,033,0
1,41,547,2512,017,420,023,327,030,0
1,31,336,610,915,617,821,024,427,0
1,21,136,09,814,015,818,721,624,3
1,10,955,48,712,413,916,519,121,5
1,00,7854,857,710,812,114,316,819,2
0,90,6364,256,79,3510,4512,314,516,5
0,80,5033,75,78,159,1510,812,314,0
0,750,4423,45,37,558,49,9511,2512,85
0,70,3853,14,86,957,89,110,311,8
0,650,3422,824,46,37,158,259,310,75
0,60,2832,5245,76,57,58,59,7
0,550,2382,253,555,15,86,757,68,7
0,50,19623,154,55,25,96,757,7
0,450,1591,742,753,94,455,25,856,75
0,40,1261,52,343,33,854,45,05,7
0,350,0961,271,952,763,33,754,154,75
0,30,0851,051,632,272,73,053,43,85
0,250,0490,841,331,832,152,42,73,1
0,20,03140,651,031,41,651,822,02,3
0,150,01770,460,740,991,151,281,41,62
0,10,007850,10,470,630,720,80,91,0

Примечание:
  • если нагреватели находятся внутри нагреваемой жидкости, то нагрузку (допустимую силу тока) можно увеличить в 1,1 — 1,5 раза;
  • при закрытом расположении нагревателей (например, в камерных электропечах) необходимо уменьшить нагрузки в 1,2 — 1,5 раза (меньший коэффициент берется для более толстой проволоки, больший — для тонкой).

4. Далее определим длину нихромовой проволоки.
    R = ρ · l / S,
где R — электрическое сопротивление проводника (нагревателя) [Ом], ρ — удельное электрическое сопротивление материала нагревателя [Ом · мм2 / м], l — длина проводника (нагревателя) [мм], S — площадь поперечного сечения проводника (нагревателя) [мм2].

Таким образом, получим длину нагревателя:
    l = R · S / ρ = 61 · 0,096 / 1,11 = 5,3 м.

В данном примере в качестве нагревателя используется нихромовая проволока Ø 0,35 мм. В соответствии с ГОСТ 12766.1-90 «Проволока из прецизионных сплавов с высоким электрическим сопротивлением. Технические условия» номинальное значение удельного электрического сопротивления нихромовой проволоки марки Х20Н80 составляет 1,1 Ом · мм2 / м (ρ = 1,1 Ом · мм2 / м), см. табл. 2.

Итогом расчетов является необходимая длина нихромовой проволоки, которая составляет 5,3 м, диаметр — 0,35 мм.

Таблица 2

Удельное электрическое сопротивление нихрома (номинальное значение) — по ГОСТ 12766.1-90
Марка сплаваДиаметр, ммУдельное электрическое сопротивление ρном, мкОм·м
Х20Н80-Нот 0,1 до 0,5 включ.1,08
от 0,5 до 3,0 включ.1,11
Св. 3,01,13
Х15Н60, Х15Н60-Нот 0,1 до 3,0 включ.1,11
Св. 3,01,12
Х23Ю5ТВсе диаметры1,39

Определение диаметра и длины нагревателя (нихромовой проволоки) для заданной печи (подробный расчет)

Расчет, представленный в данном пункте, является более сложным, чем выше. Здесь мы учтем дополнительные параметры нагревателей, попытаемся разобраться с вариантами подключения нагревателей к сети трехфазного тока. Расчет нагревателя будем проводить на примере электрической печи. Пусть исходными данными являются внутренние размеры печи.

1. Первое, что необходимо сделать — посчитать объем камеры внутри печи. В данном случае возьмем h = 490 мм, d = 350 мм и l = 350 мм (высота, ширина и глубина соответственно). Таким образом, получаем объем V = h · d · l = 490· 350 · 350 = 60 · 10 6 мм3 = 60 л (мера объема).

2. Далее необходимо определить мощность, которую должна выдавать печь. Мощность измеряется в Ваттах (Вт) и определяется по эмпирическому правилу: для электрической печи объемом 10 — 50 литров удельная мощность составляет 100 Вт/л (Ватт на литр объема), объемом 100 — 500 литров — 50 — 70 Вт/л. Возьмем для рассматриваемой печи удельную мощность 100 Вт/л. Таким образом мощность нагревателя электрической печи должна составлять P = 100 · 60 = 6000 Вт = 6 КВт.

Стоит отметить, что при мощности 5-10 кВт нагреватели изготовляют, обычно, однофазными. При больших мощностях для равномерной загрузки сети нагреватели делают трехфазными.

3. Затем нужно найти силу тока, проходящего через нагреватель I = P / U, где P — мощность нагревателя, U — напряжение на нагревателе (между его концами), и сопротивление нагревателя R = U / I.

Здесь может быть два варианта подключения к электрической сети:

  • к бытовой сети однофазного тока — тогда U = 220 В;
  • к промышленной сети трехфазного тока — U = 220 В (между нулевым проводом и фазой) или U = 380 В (между двумя любыми фазами).
Далее расчет будет проведен отдельно для однофазного и трехфазного подключения.

Бытовая сеть однофазного тока

     I = P / U = 6000 / 220 = 27,3 А — ток проходящий через нагреватель.
Затем необходимо определить сопротивление нагревателя печи.
     R = U / I = 220 / 27,3 = 8,06 Ом.

Рисунок 1 Проволочный нагреватель в сети однофазного тока

Искомые значения диаметра проволоки и ее длины будут определены в п. 5 данного параграфа.

Промышленная сеть трехфазного тока

При данном типе подключения нагрузка распределяется равномерно на три фазы, т.е. по 6 / 3 = 2 КВт на фазу. Таким образом, нам требуется 3 нагревателя. Далее необходимо выбрать способ подключения непосредственно нагревателей (нагрузки). Способов может быть 2: “ЗВЕЗДА” или “ТРЕУГОЛЬНИК”.

Стоит заметить, что в данной статье формулы для расчета силы тока (I) и сопротивления (R) для трехфазной сети записаны не в классическом виде. Это сделано для того, чтобы не усложнять изложение материала по расчету нагревателей электротехническими терминами и определениями (например, не упоминаются фазные и линейные напряжения и токи и соотношения между ними). С классическим подходом и формулами расчета трехфазных цепей можно ознакомиться в специализированной литературе. В данной статье некоторые математические преобразования, проведенные над классическими формулами, скрыты от читателя, и на конечный результат это не оказывает никакого влияния.

При подключении типа “ЗВЕЗДА” нагреватель подключается между фазой и нулем (см. рис. 2). Соответственно, напряжение на концах нагревателя будет U = 220 В.
Ток, проходящий через нагреватель —
     I = P / U = 2000 / 220 = 9,10 А.
Сопротивление одного нагревателя —
     R = U / I = 220 / 9,10 = 24,2 Ом.

Рисунок 2 Проволочный нагреватель в сети трехфазного тока. Подключение по схеме «ЗВЕЗДА»

При подключении типа “ТРЕУГОЛЬНИК” нагреватель подключается между двумя фазами (см. рис. 3). Соответственно, напряжение на концах нагревателя будет U = 380 В.
Ток, проходящий через нагреватель —
     I = P / U = 2000 / 380 = 5,26 А.
Сопротивление одного нагревателя —
     R = U / I = 380/ 5,26 = 72,2 Ом.

Рисунок 3 Проволочный нагреватель в сети трехфазного тока. Подключение по схеме «ТРЕУГОЛЬНИК»

4. После определения сопротивления нагревателя при соответствующем подключении к электрической сети необходимо подобрать диаметр и длину проволоки.

При определении указанных выше параметров необходимо анализировать удельную поверхностную мощность нагревателя, т.е. мощность, которая выделяется с единицы площади. Поверхностная мощность нагревателя зависит от температуры нагреваемого материала и от конструктивного выполнения нагревателей.

Пример
Из предыдущих пунктов расчета (см. п. 3 данного параграфа) нам известно сопротивление нагревателя. Для 60 литровой печи при однофазном подключении оно составляет R = 8,06 Ом. В качестве примера возьмем проволоку нихромовую Х20Н80 диаметром 1 мм. Тогда, чтобы получить требуемое сопротивление, необходимо l = R / ρ = 8,06 / 1,4 = 5,7 м нихромовой проволоки, где ρ — номинальное значение электрического сопротивления 1 м проволоки по ГОСТ 12766.1-90, [Ом/м]. Масса данного отрезка проволоки из нихрома составит m = l · μ = 5,7 · 0,007 = 0,0399 кг = 40 г, где μ — масса 1 м проволоки. Теперь необходимо определить площадь поверхности отрезка проволоки длиной 5,7 м. S = l · π · d = 570 · 3,14 · 0,1 = 179 см2, где l – длина проволоки [см], d – диаметр проволоки [см]. Таким образом, с площади 179 см2 должно выделяться 6 кВт. Решая простую пропорцию, получаем, что с 1 см2 выделяется мощность β = P / S = 6000 / 179 = 33,5 Вт, где β — поверхностная мощность нагревателя.

Полученная поверхностная мощность слишком велика. Нагреватель расплавится, если нагреть его до температуры, которая обеспечила бы полученное значение поверхностной мощности. Данная температура будет выше температуры плавления материала нагревателя.

Приведенный пример является демонстрацией неправильного выбора диаметра проволоки, которая будет использоваться для изготовления нагревателя. В п. 5 данного параграфа будет приведен пример с правильным подбором диаметра.

Для каждого материала в зависимости от требуемой температуры нагрева определено допустимое значение поверхностной мощности. Оно может определяться с помощью специальных таблиц или графиков. В данных расчетах используются таблицы.

Для высокотемпературных печей (при температуре более 700 – 800 °С) допустимая поверхностная мощность, Вт/м2, равна βдоп = βэф · α, где βэф – поверхностная мощность нагревателей в зависимости от температуры тепловоспринимающей среды [Вт / м2], α – коэффициент эффективности излучения. βэф выбирается по таблице 3, α — по таблице 4.

Если печь низкотемпературная (температура менее 200 – 300 °С), то допустимую поверхностную мощность можно считать равной (4 — 6) · 104 Вт/м2.

Таблица 3

Эффективная удельная поверхностная мощность нагревателей в зависимости от температуры тепловоспринимающей среды
Температура тепловоспринимающей поверхности, °Сβэф, Вт/cм2 при температуре нагревателя, °С
80085090095010001050110011501200125013001350
1006,17,38,710,312,514,1516,419,021,824,928,436,3
2005,97,158,5510,1512,014,016,2518,8521,6524,7528,236,1
3005,656,858,39,911,713,7516,018,621,3524,527,935,8
4005,26,457,859,4511,2513,315,5518,120,924,027,4535,4
5004,55,77,158,810,5512,614,8517,420,223,326,834,6
6003,54,76,17,79,511,513,816,419,322,325,733,7
70023,24,66,258,0510,012,414,917,720,824,332,2
8001,252,654,26,058,110,412,915,718,822,330,2
8501,43,04,86,859,111,714,517,621,029,0
9001,553,45,457,7510,31316,219,627,6
9501,83,856,158,6511,514,518,126,0
10002,054,36,859,712,7516,2524,2
10502,34,87,6510,7514,2522,2
11002,555,358,512,019,8
11502,855,959,417,55
12003,156,5514,55
13007,95

Таблица 4

Значение коэффициента эффективности излучения
Размещение нагревателейКоэффициент α
Проволочные спирали, полузакрытые в пазах футеровки0,16 — 0,24
Проволочные спирали на полочках в трубках0,30 — 0,36
Проволочные зигзагообразные (стержневые) нагреватели0,60 — 0,72
Ленточные зигзагообразные нагреватели0,38 — 0,44
Ленточные профилированные (ободовые) нагреватели0,56 — 0,7


Проволочные спирали, полузакрытые в пазах футеровки


Проволочные спирали на полочках в трубках


Проволочные зигзагообразные (стержневые) нагреватели

Предположим, что температура нагревателя 1000 °С, и хотим нагреть заготовку до температуры 700 °С. Тогда по таблице 3 подбираем βэф = 8,05 Вт/см2, α = 0,2, βдоп = βэф · α = 8,05 · 0,2 = 1,61 Вт/см2 = 1,61 · 104 Вт/м2.

5. После определения допустимой поверхностной мощности нагревателя необходимо найти его диаметр (для проволочных нагревателей) или ширину и толщину (для ленточных нагревателей), а также длину.

Диаметр проволоки можно определить по следующей формуле:

, где

d — диаметр проволоки, [м]; P — мощность нагревателя, [Вт]; U — напряжение на концах нагревателя, [В]; βдоп — допустимая поверхностная мощность нагревателя, [Вт/м2]; ρt — удельное сопротивление материала нагревателя при заданной температуре, [Ом·м].
     ρt = ρ20 · k, где ρ20 — удельное электрическое сопротивление материала нагревателя при 20 °С, [Ом·м] k — поправочный коэффициент для расчета изменения электрического сопротивления в зависимости от температуры (по ГОСТ 12766. 1-90).

Длину проволоки можно определить по следующей формуле:

, где

l — длина проволоки, [м].

Подберем диаметр и длину проволоки из нихрома Х20Н80. Удельное электрическое сопротивление материала нагревателя составляет
     ρt = ρ20 · k = 1,13 · 10-6 · 1,025 = 1,15 · 10-6 Ом·м.

Бытовая сеть однофазного тока
Для 60 литровой печи, подключенной к бытовой сети однофазного тока, из предыдущих этапов расчета известно, что мощность печи составляет P = 6000 Вт, напряжение на концах нагревателя — U = 220 В, допустимая поверхностная мощность нагревателя βдоп = 1,6 · 104 Вт/м2. Тогда получаем

Полученный размер необходимо округлить до ближайшего большего стандартного. Стандартные размеры для проволоки из нихрома и фехрали можно найти в ГОСТ 12766. 1-90, Приложение 2, Таблица 8. В данном случае, ближайшим большим стандартным размером является Ø 2,8 мм. Диаметр нагревателя d = 2,8 мм.

Длина нагревателя l = 43 м.

Также иногда требуется определить массу необходимого количества проволоки.
     m = l · μ, где m — масса отрезка проволоки, [кг]; l — длина проволоки, [м]; μ — удельная масса (масса 1 метра проволоки), [кг/м].

В нашем случае масса нагревателя m = l · μ = 43 · 0,052 = 2,3 кг.

Данный расчет дает минимальный диаметр проволоки, при котором она может быть использована в качестве нагревателя при заданных условиях. С точки зрения экономии материала такой расчет является оптимальным. При этом также может быть использована проволока большего диаметра, но тогда ее количество возрастет.

Проверка
Результаты расчета могут быть проверены следующим способом. Был получен диаметр проволоки 2,8 мм. Тогда нужная нам длина составит
     l = R / (ρ · k) = 8,06 / (0,179 · 1,025) = 43 м, где l — длина проволоки, [м]; R — сопротивление нагревателя, [Ом]; ρ — номинальное значение электрического сопротивления 1 м проволоки, [Ом/м]; k — поправочный коэффициент для расчета изменения электрического сопротивления в зависимости от температуры.
Данное значение совпадает со значением, полученным в результате другого расчета.

Теперь необходимо проверить, не превысит ли поверхностная мощность выбранного нами нагревателя допустимую поверхностную мощность, которая была найдена в п. 4. β = P / S = 6000 / (3,14 · 4300 · 0,28) = 1,59 Вт/см2. Полученное значение β = 1,59 Вт/см2 не превышает βдоп = 1,6 Вт/см2.

Итоги
Таким образом, для нагревателя потребуется 43 метра нихромовой проволоки Х20Н80 диаметром 2,8 мм, это составляет 2,3 кг.

Промышленная сеть трехфазного тока
Также можно найти диаметр и длину проволоки, необходимой для изготовления нагревателей печи, подключенной к сети трехфазного тока.

Как описано в п. 3, на каждый из трех нагревателей приходится по 2 КВт мощности. Найдем диаметр, длину и массу одного нагревателя.

Подключение типа “ЗВЕЗДА” (см. рис. 2)

В данном случае, ближайшим большим стандартным размером является Ø 1,4 мм. Диаметр нагревателя d = 1,4 мм.

Длина одного нагревателя l = 30 м.
Масса одного нагревателя m = l · μ = 30 · 0,013 = 0,39 кг.

Проверка
Был получен диаметр проволоки 1,4 мм. Тогда нужная нам длина составит
     l = R / (ρ · k) = 24,2 / (0,714 · 1,025) = 33 м.
Данное значение практически совпадает со значением, полученным в результате другого расчета.

Поверхностная мощность составит β = P / S = 2000 / (3,14 · 3000 · 0,14) = 1,52 Вт/см2, она не превышает допустимую.

Итоги
Для трех нагревателей, подключенных по схеме “ЗВЕЗДА”, потребуется
     l = 3 · 30 = 90 м проволоки, что составляет
     m = 3 · 0,39 = 1,2 кг.

Подключение типа “ТРЕУГОЛЬНИК” (см. рис. 3)

В данном случае, ближайшим большим стандартным размером является Ø 0,95 мм. Диаметр нагревателя d = 0,95 мм.

Длина одного нагревателя l = 43 м.
Масса одного нагревателя m = l · μ = 43 · 0,006 = 0,258 кг.

Проверка
Был получен диаметр проволоки 0,95 мм. Тогда нужная нам длина составит
     l = R / (ρ · k) = 72,2 / (1,55 · 1,025) = 45 м.

Данное значение практически совпадает со значением, полученным в результате другого расчета.

Поверхностная мощность составит β = P / S = 2000 / (3,14 · 4300 · 0,095) = 1,56 Вт/см2, она не превышает допустимую.

Итоги
Для трех нагревателей, подключенных по схеме “ТРЕУГОЛЬНИК”, потребуется
     l = 3 · 43 = 129 м проволоки, что составляет
     m = 3 · 0,258 = 0,8 кг.

Если сравнить 2 рассмотренных выше варианта подключения нагревателей к сети трехфазного тока, то можно заметить, что для “ЗВЕЗДЫ” требуется проволока большего диаметра, чем для “ТРЕУГОЛЬНИКА” (1,4 мм против 0,95 мм), чтобы обеспечить заданную мощность печи 6 кВт. При этом требуемая длина нихромовой проволоки при подключении по схеме “ЗВЕЗДА” меньше длины проволоки при подключении типа “ТРЕУГОЛЬНИК” (90 м против 129 м), а требуемая масса, наоборот, больше (1,2 кг против 0,8 кг).

Расчет спирали

При эксплуатации основная задача — это разместить нагреватель расчетной длины в ограниченном пространстве печи. Нихромовая и фехралевая проволока подвергаются навивке в виде спиралей или сгибанию в форме зигзагов, лента сгибается в форме зигзагов, что позволяет вместить большее количество материала (по длине) в рабочую камеру. Наиболее распространенным вариантом является спираль.

Соотношения между шагом спирали и ее диаметром и диаметром проволоки выбирают таким образом, чтобы облегчить размещение нагревателей в печи, обеспечить достаточную их жесткость, в максимально возможной степени исключить локальный перегрев витков самой спирали и в то же время не затруднить теплоотдачу от них к изделиям.

Чем больше диаметр спирали и чем меньше ее шаг, тем легче разместить в печи нагреватели, но с увеличением диаметра уменьшается прочность спирали, увеличивается склонность ее витков лечь друг на друга. С другой стороны, с увеличением частоты намотки увеличивается экранирующее действие обращенной к изделиям части ее витков на остальные и, следовательно, ухудшается использование ее поверхности, а также могут возникнуть местные перегревы.

Практика установила вполне определенные, рекомендуемые соотношения между диаметром проволоки (d), шагом (t) и диаметром спирали (D) для проволоки Ø от 3 до 7 мм. Эти соотношения следующие: t ≥ 2d и D = (7÷10)·d для нихрома и D = (4÷6)·d — для менее прочных железохромоалюминиевых сплавов, таких как фехраль и т.п. Для более тонких проволок отношение D и d, а также t обычно берутся больше.

В статье были рассмотрены различные аспекты, касающиеся расчета нагревателей электрических печей — материалы, примеры расчета с необходимыми справочными данными, ссылками на стандарты, иллюстрациями.

В примерах были рассмотрены методики расчета только проволочных нагревателей. Помимо проволоки из прецизионных сплавов для изготовления нагревателей может применяться и лента.

Расчет нагревателей не ограничивается выбором их размеров. Также необходимо определить материал, из которого должен быть сделан нагреватель, тип нагревателя (проволочный или ленточный), тип расположения нагревателей и другие особенности. Если нагреватель изготавливается в виде спирали, то необходимо определить количество витков и шаг между ними.

Надеемся, что статья оказалась Вам полезной. Мы допускаем её свободное распространение при условии сохранения ссылки на наш сайт http://www.metotech.ru

В случае обнаружения неточностей, просим сообщить нам на адрес электронной почты [email protected] или с помощью системы «Орфус», выделив текст с ошибкой и нажав Ctrl+Enter.

  • Дьяков В.И. «Типовые расчеты по электрооборудованию».
  • Жуков Л.Л., Племянникова И.М., Миронова М.Н., Баркая Д.С., Шумков Ю.В. «Сплавы для нагревателей».
  • Сокунов Б.А., Гробова Л.С. «Электротермические установки (электрические печи сопротивления)».
  • Фельдман И.А., Гутман М.Б., Рубин Г.К., Шадрич Н.И. «Расчет и конструирование нагревателей электропечей сопротивления».
  • http://www.horss.ru/h6.php?p=45
  • http://www.electromonter.info/advice/nichrom.html

Гибкие силиконовые нагреватели: вопросы по методам монтажа

Разработанные для соответствия рабочей среде гибкие нагреватели устанавливаются в устройствах, где другие нагреватели могут давать сбои. При выборе гибкого нагревателя для технологического нагрева также подумайте о том, как нагреватель будет устанавливаться в оборудовании.

Различные отрасли промышленности во всем мире требуют поддержания оптимальной температуры окружающей среды, материалов и продукции. Например, предприятия по обслуживанию общественного питания должны хранить готовые блюда при температуре, безопасной для пищевых продуктов, при любых погодных условиях до тех пор, пока блюда не будут поданы. В некоторых отраслях оборудование, компоненты и продукты должны поддерживаться в определенном температурном диапазоне, чтобы предотвратить неисправности оборудования, отказ устройства или брак и порчу продукции.

Гибкие нагреватели передают тепло непосредственно необходимым компонентам, независимо от их формы и размера. Они могут изгибаться и оборачиваться вокруг поверхностей, чтобы обеспечить тепло для конкретных деталей устройств. Кроме того, гибкие силиконовые нагреватели имеют малый вес, поэтому они не влияют на движущиеся части в устройствах, где вес компонента влияет на его функционирование.



Варианты крепления гибких нагревателей



Гибкие нагреватели представлены во многих вариантах:

Все эти типы гибких нагревателей достаточно прочные, чтобы противостоять воздействию влаги и химических веществ.

Надежное крепление гибкого нагревателя имеет первостепенное значение. В некоторых случаях может потребоваться отсоединение гибкого нагревателя по требованию. Другое оборудование требует постоянной связи и превосходных теплообменных способностей, чтобы компонент оставался при постоянной температуре. В этой статье будут рассмотрены методы монтажа, их преимущества и типы оборудования, в которых будет использоваться конкретный тип монтажа.

Типы монтажа гибких нагревателей

Производители используют четыре способа монтажа гибких нагревателей:

  • Чувствительные к давлению клеи (PSA), самоклейки.
  • Заводской вулканизированный монтаж.
  • Силиконовое соединение клеем при комнатной температуре (RTV).
  • Съемные крепления.

Некоторые способы монтажа зависят от уровня выделяемого тепла, в то время как другие должны обеспечивать возможности передачи тепла.



Полиимидный нагреватель



1. Чувствительные к давлению клеи (самоклейка)

Использование чувствительного к давлению клея предполагает наличие гибкого нагревателя с предварительно приклеенной клейкой поверхностью. Защитная основа снимается непосредственно перед тем, как гибкий нагреватель помещается на компонент. Может иметь одну сторону адгезива или двухстороннее покрытие.

Крепления PSA для гибких нагревателей подходят для гладких, чистых поверхностей или для слегка изогнутых поверхностей. Это самый экономичный и быстрый способ монтажа.

Если PSA используется с нагревателем из силиконовой резины, следует использовать резиновый валик, чтобы избежать попадания пузырьков воздуха под клей. Такие воздушные карманы могут вызвать перегрев гибкого нагревателя или преждевременный выход из строя. Высокотемпературные PSA следует запрашивать для устройств, температура нагрева которых должна быть от 149 до 204 ° C для нагревателей из каптона или других полиимидных пленок, или от 204 до 260 ° C для нагревателей из силиконовой резины.

2. Заводские вулканизированные крепления

Заводские вулканизированные крепления включают извлечение гибкого нагревателя и установку его на компонент с помощью вакуумной печи. Гибкий нагреватель навсегда приклеивается к компоненту.

Заводской вулканизированный монтаж подходит для металлических поверхностей, таких как нержавеющая сталь, анодированный алюминий или черный анодированный алюминий. Во время монтажа гибкий нагреватель (например, типа силиконовой резины) заполняет микроструктуру металлического материала. Чаще всего монтаж компонентов выполняется на месте перед отправкой готового продукта пользователю для дальнейшей установки компонентов в оборудование.

Фабричные вулканизированные методы подходят, когда необходимы хорошие возможности теплопередачи. Поскольку сам гибкий нагреватель прикреплен к компоненту — без каких-либо препятствий для контакта – такой метод монтажа имеет хорошие результаты теплопередачи. Кроме того, связь крепкая и постоянная.

Этот метод может быть использован в тех случаях, когда температура достигает максимум 260 ° C при использовании гибкого силиконового нагревателя. Он также подходит для полиимидного нагревателя или другой полиимидной пленки, которая достигает максимальной температуры 150 ° C.



Варианты креплений гибких нагревателей для бочек

3. Силиконовая вулканизация при комнатной температуре

Силиконовый RTV включает приклеивание гибкого нагревателя к поверхности компонента с помощью силиконового клея, который застывает при комнатной температуре и влажности окружающей среды. Можно использовать как однокомпонентные клеи, так и двухкомпонентные клеи (состоящие из смолы и катализатора, которые смешаны вместе). Клей наносится на силиконовый нагреватель, а затем нагреватель помещается на деталь. Небольшой ролик проходит через нагреватель, чтобы удалить воздушные карманы и надежно закрепить нагреватель.

Силиконовый RTV подходит для компонентов, используемых в полевых условиях, где во время работы будут создаваться высокие температуры. Этот метод монтажа можно использовать для нагревателей, которые обеспечивают мощность до 5 Вт / дюйм2 и температуру до 260 ° C. Он обладает превосходной гибкостью и устойчив к суровой погоде, плесени и влажности. При использовании силиконовой RTV, представляющей собой двухкомпонентную клеевую систему, этот тип монтажа подходит для применения в больших гибких нагревателях.

4. Съемные крепления для нагревателя

Один из худших вариантов монтажа —  это прикрепить гибкий нагреватель с постоянным креплением к компоненту, где более подходящим является съемное крепление. Знание того, что является постоянным, а какое съемным, позволит пользователю выбрать правильное крепление на соответствующий промежуток времени. Съемные монтажные приспособления позволяют легко снимать гибкий нагреватель, когда постоянное крепление нецелесообразно или нежелательно. Эти крепления могут включать:

  • Застежки-липучки.
  • Защелкивающиеся втулки.
  • Нейлоновые ремни.
  • Силиконовые бретели.
  • Пружины

Съемные монтажные насадки часто бывают предпочтительнее для таких гибких нагревателей, которые будут прикрепляться к компонентам с острыми вырезами или неровными краями. Эти насадки предотвращают натирание нагревателя о поверхность компонента, поэтому нагревательный элемент не повреждается и не соскальзывает. Съемные монтажные приспособления подходят для применений, где гибкий нагреватель можно быстро прикрепить, поскольку они просты в использовании. Следует иметь в виду, что после многократного использования некоторые съемные монтажные насадки с ремешками могут удлиняться. Кроме того, посторонние грязь и мусор, такие как волосы, волокна одежды или пыль, могут прикрепляться к застежкам-липучкам.

Гибкий силиконовый нагреватель может быть размещен на плоских поверхностях, а также на оборудовании, где требуется большой нагреватель. Он также может выдерживать более высокие температуры во влажных и наружных условиях.





Преимущества использования правильного метода монтажа

Использование наиболее подходящего метода монтажа для оборудования, может предотвратить сбой в работе компонентов и операций. Пользователь также должен учитывать рабочую среду, в которой будет использоваться гибкий нагреватель. Внезапные изменения температуры, дождь, снег и сильное солнце могут повлиять на то, насколько хорошо гибкий нагреватель будет оставаться подключенным, и обеспечит ли метод монтажа подходящую долговременную связь. Следующие сценарии предлагают типы монтажа, которые лучше всего подходят для определенного типа оборудования.

Возможности теплопередачи. Могут быть случаи, в которых требуется, чтобы максимальное количество тепла передавалось от гибкого нагревателя к компоненту. В этих случаях гибкий нагреватель должен иметь как можно больший контакт с площадью поверхности. Выбранный метод монтажа должен обеспечивать неограниченные возможности теплопередачи в зависимости от требуемой температуры.

Для этих применений заводские вулканизированные крепления имеют наилучшие максимальные температуры нагрева до 260 ° С. Они также не полагаются на какие-либо связующие клеи или монтажные приспособления, которые должны быть на месте. Другой метод, который предлагает хорошие возможности теплопередачи, — это установка при помощи самоклейки PSA.

Высокотемпературная емкость для наружного использования Наружные применения будут испытывать условия влажности, которые могут вызвать появление плесени или грибка. Возможно потребуется способ монтажа, который не подвергается негативному воздействию ультрафиолетового солнечного света, и способ, который может противостоять колебаниям температуры или влажности. В некоторых случаях монтаж может потребовать большей термостойкости при высоких температурах, а также гибкости.

Силиконовые нагреватели с монтажом клеем RTV подходит для наружного применения с колебаниями температуры и высокой выработкой тепла. Этот метод монтажа также подходит, когда компонент будет храниться в течение длительного периода времени. Клей для склеивания при комнатной температуре имеет срок службы до 40 лет.

Грубые и острые края. Некоторые гибкие нагреватели должны быть прикреплены к краям поверхностей, которые имеют неправильную форму или имеют острые края. При рассмотрении креплений пользователь должен учитывать крепление, которое не окажет отрицательного влияния на гибкий нагреватель, когда он прикреплен к шероховатой поверхности. Они также должны учитывать количество места, доступного для монтажа, для успешного прикрепления.

Монтажные приспособления, такие как застежки-липучки, прокладки и ремни, могут помочь пользователю установить обогреватель в нужном месте. Используя такие монтажные материалы, нагреватель не будет натирать шероховатую поверхность, которая может повредить компоненты нагревателя. Кроме того, некоторые приспособления, такие как нейлоновые ремни, могут выдерживать давление до 15 килограмм.

Однородные поверхности и важность веса нагревателя. Встречается оборудование, в котором вес гибкого нагревателя может влиять на работу компонента в процессе работы. Даже малейший дополнительный вес от отдельного монтажного приспособления может существенно помешать работе. В этих случаях крепления самоклейкой PSA обеспечивают простоту использования, когда требуется легкое и гибкое крепление. Клей наносится на нагреватель с равномерной тонкостью. (Напротив, силиконовый RTV наносится кистью, а клей для отвердителя может иметь толстые и тонкие пятна.)

Следует иметь в виду, что крепления PSA должны наноситься на гладкие, чистые поверхности. Если в окружающей среде образуется много грязи, масла, жира или загрязнений, которые невозможно удалить, то чувствительный к давлению клей может не приклеиться полностью.

Варианты креплений гибких нагревателей для различных отраслей промышленности

Среди прочего, на рынках аэрокосмической, медицинской техники и общественного питания используются гибкие нагреватели для продуктов и оборудования различных форм, размеров и операций. Тип способа монтажа важен для обеспечения плотного сцепления с нагревателем, но не для предотвращения полного использования продукта или компонента. Вот некоторые из распространенных типов методов монтажа, наблюдаемых в этих отраслях.

Производство медицинского оборудования. Гибкие нагреватели с датчиками широко используются в медицинской промышленности в ряде устройств. Хирургические инструменты, небольшие катетеры, анализаторы крови, инкубаторы и оборудование для гемостаза содержат силиконовые нагреватели, пленочные нагреватели и нагреватели из каптона или других полиимидных пленок. Крепления, часто используемые в промышленности медицинского оборудования, включают чувствительные к давлению клеи, а также заводскую вулканизацию.

Аэрокосмическая индустрия. Аэрокосмическая промышленность использует гибкие нагреватели для предотвращения повреждения электроники и датчиков из-за влажности и температуры окружающей среды. Обычно эти нагреватели используются для приборных панелей, чтобы высушить электронику, датчики от обледенения или очистить инфракрасные и защитные устройства. Крепления PSA для нагревателя и съемные монтажные приспособления обычно используются в зависимости от конкретного применения.

Индустрия общественного питания. Когда дело доходит до сферы общественного питания, желательно, чтобы пища поддерживалась при оптимальной температуре для горячего питания. Гибкие обогреватели будут использоваться в местах, где требуется постоянная температура от низкой до средней в течение рабочего периода, а также химическая и влагостойкость. Монтаж самоклейкой часто используется для этих гибких нагревателей, чтобы обеспечить плотное уплотнение.

В компании Элемаг вы можете купить различные типы гибких нагревателей с всеми описанными в статье вариантами монтажа. Для подбора наиболее подходящего типа крепления или варианта гибкого нагревателя, обращайтесь для бесплатной консультации к нашим специалистам по телефону или через электронную почту.

Лучший нагревательный элемент по соотношению цены и качества — Отличные предложения на нагревательный элемент от глобальных продавцов нагревательных элементов

Отличные новости !!! Вы попали в нужное место для нагревательного элемента. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот верхний нагревательный элемент в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели свой нагревательный элемент на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в нагревательном элементе и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести Нагревательный элемент по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Нагревательный элемент по лучшей цене — Отличные предложения на нагревательный элемент от мировых продавцов нагревательных элементов

Отличные новости !!! Вы попали в нужное место для нагревательного элемента.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот верхний нагревательный элемент в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили свой нагревательный элемент на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в нагревательном элементе и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести нагревательный элемент по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Лучшее соотношение цены и качества нагревательный элемент 200 Вт для 220 В — Отличные предложения на нагревательный элемент 200 Вт для 220 В от Global 200 Вт нагревательный элемент для продавцов 220 В

Отличные новости !!! Вы попали в нужное место для нагревательного элемента 200w на 220v.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот топовый нагревательный элемент мощностью 200 Вт на 220 В вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что получили свой нагревательный элемент мощностью 200 Вт на 220 В на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в нагревательном элементе 200 Вт на 220 В и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести Нагревательный элемент 200w for 220v по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Что такое нагревательный элемент? (с иллюстрациями)

Нагревательный элемент — это элемент электрического устройства, преобразующий электричество в тепло. Нагревательные элементы используются в таких вещах, как обогреватели, фены, печи, посудомоечные машины, духовки, кофеварки, тостеры и всевозможные другие устройства, которые генерируют тепло для работы.

При включении нагревательного элемента печи вода может вскипеть.

Нагревательные элементы состоят из мотков проволоки, которые могут быть обернуты изоляционными или защитными материалами, в зависимости от того, где они используются.Когда электричество проходит через провод, он встречает сопротивление, выделяя тепло. Количество выделяемого тепла можно регулировать, изменяя количество тока, проходящего через провод, что может быть сделано с помощью автоматического термостата или с помощью ручных настроек, управляемых пользователем, например, когда кто-то включает плиту на максимум, чтобы вскипятить воду, или поддерживает на слабом огне, чтобы получился нежный соус.

Нихром — это домашний нагревательный элемент, используемый в фенах.

Нагревательные элементы обычно со временем перегорают. По этой причине они часто имеют доступную конструкцию, чтобы можно было легко вытащить неисправный нагревательный элемент и заменить его новым. Поскольку замена иногда может быть дорогостоящей, рекомендуется провести некоторые тесты, чтобы подтвердить, что проблема в нагревательном элементе; например, тепло может не генерироваться из-за того, что к элементу не поступает электричество, что может быть связано с перегоранием предохранителя, неисправностью проводки или по другим причинам.

Нагревательный элемент в посудомоечной машине выполняет функции сушилки и водонагревателя.

Нагревательные элементы могут сильно нагреваться.Они изготовлены из металлических сплавов, которые хорошо подходят для использования в качестве нагревательных элементов, потому что они могут выдерживать несколько циклов нагрева и охлаждения. В условиях повышенной влажности нагревательный элемент может быть спрятан за барьером для безопасности. Барьер будет рассеивать тепло, не допуская прямого контакта воды с элементом.

Печи содержат нагревательные элементы.

Хотя замена нагревательных элементов обычно относительно проста, неплохо было бы обратиться за помощью к электрику. Если выход из строя нагревательного элемента сопровождается запахами гари, хлопками, электрическими дугами или другими фейерверками, так сказать, это может указывать на то, что в устройстве есть проблема с электрической системой, и это может быть небезопасно.Точно так же, если нагревательные элементы продолжают перегорать, это указывает на основную электрическую проблему. Электрик может оценить устройство и нагревательный элемент, чтобы подтвердить, что элемент является проблемой, и выявить любые проблемы безопасности, которые необходимо решить перед заменой элемента.

Сушилки обычно имеют нагревательный элемент, хотя существуют отжимные блоки, не требующие тепла.

Промышленные и технологические нагревательные элементы | Регуляторы температуры

Heating Elements Plus имеет на складе и готов к отправке саморегулирующийся кабель с обогревателем постоянной мощности. У нас также есть монтажные комплекты и аксессуары для систем обогрева, в том числе лампы для контроля обогрева, панели для маркировки и контроля температуры.Свяжитесь с нами для защиты от замерзания, и один из наших инженеров по продажам поможет вам рассчитать, что вам нужно для выполнения вашего заказа. Если вам нужен тепловой кабель для технологического обогрева, мы также можем помочь вам в этом.


Нагревательные элементы

Нагревательные элементы Plus предлагает широкий ассортимент электронагревательных элементов для промышленного и технологического применения. Мы также продаем шланги с подогревом, барабанные нагреватели, нагреватели контейнеров, нагреватели баков, грелки и одеяла из силиконовой резины.

Если вам нужен ленточный нагреватель, нагреватель картриджа, нагреватель болта, змеевик, нагреватель формы без бегунка, литой нагреватель, фланцевый погружной нагреватель, циркуляционный нагреватель или формованный и оребренный трубчатый нагреватель, у Heating Elements Plus есть они.

Позвоните нам сегодня или закажите на нашем защищенном сайте. Мы уверены, что мы поможем вам удовлетворить все ваши потребности в промышленном отоплении.


Фланцевые нагреватели и бак для обогрева

Фланцевые погружные нагреватели просты в установке и обслуживании.Фланцевые погружные нагреватели, разработанные для нагрева жидкостей и газов в резервуарах и сосудах под давлением, идеально подходят для приложений, требующих более высоких киловатт.

Имея решающее значение для нагрева и поддержания температуры для широкого спектра продуктов, наши нагреватели резервуаров широко используются на пивоваренных заводах, химических и пищевых предприятиях, нефтеперерабатывающих заводах, бумажных фабриках и резервуарах для хранения воды.

Обязательно ознакомьтесь с нашей секцией фланцевого нагревателя. Вы можете приобрести их в Интернете или позвонить одному из наших инженеров, который поможет вам спроектировать и изготовить обогреватель, подходящий для вашего применения.

Heating Elements Plus — это онлайн-подразделение Protherm Industries в Нэшвилле, штат Теннесси.
У нас более 40 лет опыта работы с технологическими и промышленными нагревательными приборами и продуктами.

Форма запроса на нагреватель резервуара

Электрические высокотемпературные нагревательные элементы

Электрические высокотемпературные нагревательные элементы
нагревательные элементы

Koyo Thermo Systems представлена ​​в Европе
Crystec Technology Trading GmbH

Электрические высокотемпературные нагревательные элементы Moldatherm ®

Koyo Thermo Systems производит различные виды нагревательных элементов, которые имеют очень низкую тепловую массу из-за их конструкции.Довольно тонкий резистивный нагревательный провод отливается непосредственно в специальный керамический материал по запатентованному процессу. Керамический материал также служит изолятором. В результате снижается потребление энергии при обогреве. Это выгодно для нашей окружающей среды.
Доступны два типа нагревателей Moldatherm ® . Обычный тип используется в Koyo Thermo Systems. конвейерные печи. Может использоваться заказчиком индивидуально для строительство специальных печей или топочных камер или обогревательных площадок.Тип полуцилиндра нагревательных элементов Moldatherm может использоваться заказчики проектируют кожухи для высокотемпературного нагрева труб. Трубчатый Нагревательный элемент используется Koyo Thermo Systems в специальной установке для производство трубчатых нагревателей для полупроводниковых трубчатых печей. Эти специальные нагревательные элементы LGO для полупроводниковых печей, трубчатых печей. и диффузионные печи описаны на отдельной странице, которая называется «Нагревательные элементы ЛГО».

Эти нагревательные элементы можно использовать для температура от 140 ° C до 1200 ° C.

На этой странице мы хотим проинформировать клиентов, кто хочет реализовать собственное применение с модульными нагревательными элементами Koyo Thermo Systems, о деталях имеющихся обогревателей.

Plain Type Moldatherm ® Нагревательные элементы

Тип

Выход (Вт) Напряжение (В)

Размер (мм)

Отопление

Площадь

EXF (мм)

Нагреватель

Площадь

ряд

Положение клеммы

PR

PL

G

ПР-11

ПЛ-11

1680/55

1390/50

375 (А) Х 225 (В)

322X197

8

(1) (2)

30

ПР-12

ПЛ-12

375 (А) Х 475 (Г)

ПР-13

ПЛ-13

625 (К) Х 225 (В)

ПР-21

ПЛ-21

3330/110

2750/100

450 (А) Х 375 (В)

406X346

10

(1) (2)

26

ПР-22

ПЛ-22

450 (А) Х 625 (Г)

ПР-23

ПЛ-23

700 (К) Х 375 (В)

ПР-31

ПЛ-31

7480/220

6180/200

750 (А) X 450 (В)

700X422

17

(1) (3)

29

ПР-32

ПЛ-32

750 (А) Х 690 (Г)

ПР-33

ПЛ-33

990 (К) X 450 (В)

Примечание: В продаже имеется изоляционный блок (тип PR & PL) только указанного выше размера.

Полуцилиндр типа Moldatherm ® Нагревательные элементы

Тип

Выход (Вт) Напряжение (В)

Внутренний

Диаметр

A (мм)

Наружный

Диаметр

C (мм)

Длина

C (мм)

Длина нагревателя

D (мм)

Нагреватель

ряд

Положение клеммы

HR

HL

E (мм)

F (мм)

HR-1030

HL-1030

950/55

780/50

100

300

300

238

6

61.8

60

(1) (2)

HR-1045

HL-1045

1250/55

1030/50

450

406

10

53.3

HR-1530

HL-1530

1340/55

1110/50

150

350

300

238

6

62.3

HR-1545

HL-1545

2040/55

1690/50

450

406

10

54

HR-2030

HL-2030

1600/110

1320/100

200

400

300

238

6

61.6

HR-2045

HL-2045

2630/110

2170/100

450

406

10

53.3

HR-3030

HL-3030

2800/110

2310/100

300

550

300

238

6

62.3

80

HR-3045

HL-3045

3980/110

3290/100

450

406

10

54

HR-4045

HL-4045

5410/220

4470/200

400

650

450

406

10

53.3

HR-4060

HL-4060

7340/220

6070/200

600

532

13

65.8

(2) (3)

Примечание: В продаже имеется изоляционный блок (типа HR и HL) только указанного выше размера.

Вот краткое описание особенностей нагревательных элементов Moldatherm ® :

  • Нагреватели Moldatherm ® обладают превосходной однородностью температуры,
  • предлагает быстрое изменение температуры (нагрев и охлаждение),
  • обеспечивает превосходный контроль при низких температурах (от 140 ° C!)
  • и может достигать температуры до 1200 ° C.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
