Дополнительные электрозащитные средства в электроустановках до 1000в. Электрозащитные средства в электроустановках до 1000 В: основные и дополнительные

Какие электрозащитные средства используются в электроустановках до 1000 В. Чем отличаются основные и дополнительные средства защиты. Как правильно применять и проверять электрозащитные средства. Каковы сроки и нормы испытаний СИЗ.

Классификация электрозащитных средств до 1000 В

Электрозащитные средства в электроустановках до 1000 В подразделяются на две основные категории:

• Основные электрозащитные средства
• Дополнительные электрозащитные средства

Такое разделение обусловлено различными функциями и уровнем защиты, который обеспечивают эти средства.

Основные электрозащитные средства до 1000 В

К основным электрозащитным средствам в электроустановках до 1000 В относятся:

• Изолирующие штанги
• Изолирующие и электроизмерительные клещи
• Указатели напряжения
• Диэлектрические перчатки
• Инструмент с изолирующими рукоятками

Основные средства способны длительно выдерживать рабочее напряжение электроустановки и позволяют прикасаться к токоведущим частям под напряжением.

Особенности применения основных электрозащитных средств

При использовании основных средств защиты необходимо соблюдать следующие правила:

• Проверять отсутствие внешних повреждений перед применением
• Использовать только по прямому назначению
• Не превышать допустимое напряжение
• Соблюдать сроки периодических испытаний

Дополнительные электрозащитные средства до 1000 В

К дополнительным электрозащитным средствам в электроустановках до 1000 В относятся:

• Диэлектрические галоши
• Диэлектрические ковры
• Изолирующие подставки и накладки
• Переносные заземления
• Оградительные устройства
• Плакаты и знаки безопасности

Дополнительные средства сами по себе не могут обеспечить защиту от поражения током при данном напряжении. Они применяются совместно с основными электрозащитными средствами.

Назначение дополнительных электрозащитных средств

Дополнительные средства выполняют следующие функции:

• Усиливают защитное действие основных средств
• Обеспечивают защиту от напряжения прикосновения и шага
• Ограничивают область работ и предупреждают об опасности

Сроки и нормы испытаний электрозащитных средств

Все электрозащитные средства должны периодически проходить испытания:

• Диэлектрические перчатки — 1 раз в 6 месяцев
• Указатели напряжения — 1 раз в 12 месяцев
• Изолирующие штанги и клещи — 1 раз в 24 месяца
• Диэлектрические галоши и ковры — 1 раз в 36 месяцев

Испытания проводятся повышенным напряжением в специализированных лабораториях. Средства, не прошедшие испытания, запрещается использовать.

Правила пользования электрозащитными средствами

При работе с электрозащитными средствами необходимо соблюдать следующие основные правила:

1. Проверять наличие штампа об испытании перед каждым применением
2. Проводить внешний осмотр на отсутствие повреждений
3. Очищать от загрязнений перед использованием
4. Применять только по прямому назначению
5. Не превышать допустимые напряжения
6. Хранить в сухом отапливаемом помещении

Соблюдение этих правил обеспечивает эффективную защиту от поражения электрическим током.

Особенности применения диэлектрических перчаток

Диэлектрические перчатки являются основным электрозащитным средством в установках до 1000 В. При их использовании следует:

• Проверять отсутствие проколов, сжимая перчатку
• Надевать поверх рукавов одежды
• Применять вместе с кожаными перчатками для защиты от механических повреждений
• Не допускать увлажнения внутренней поверхности
• Заменять при наличии проколов, трещин, истирания

Длина диэлектрических перчаток должна быть не менее 350 мм. Их испытывают напряжением 6 кВ.

Требования к изолирующему инструменту

Инструмент с изолирующими рукоятками должен соответствовать следующим требованиям:

• Изоляция должна быть из прочного диэлектрического материала
• Изоляция должна покрывать всю рукоятку
• На изоляции не должно быть раковин, трещин и вздутий
• Изоляция должна выдерживать испытательное напряжение 2 кВ
• Инструмент должен иметь отличительную окраску

Изолирующий инструмент подвергается электрическим испытаниям 1 раз в 12 месяцев.

Порядок хранения и учета электрозащитных средств

Для обеспечения сохранности и готовности к применению электрозащитных средств необходимо:

• Хранить в сухих отапливаемых помещениях
• Защищать от механических повреждений и загрязнений
• Рассортировать по видам и напряжению
• Вести журнал учета и содержания средств защиты
• Своевременно производить периодические осмотры и испытания
• Изымать из эксплуатации средства с истекшим сроком годности

Ответственность за правильное хранение и своевременное испытание электрозащитных средств несет специально назначенный работник.

Ответственность за нарушение правил применения электрозащитных средств

Нарушение правил применения электрозащитных средств может привести к тяжелым последствиям. За это предусмотрена ответственность:

• Дисциплинарная — замечание, выговор, увольнение
• Административная — штраф до 200 000 рублей
• Уголовная — в случае причинения тяжкого вреда здоровью или смерти

Работники обязаны неукоснительно соблюдать требования по применению электрозащитных средств для обеспечения безопасности труда.

20. Основные и дополнительные электрозащитные средства в электроустановках до 1000 вольт.

Электрозащитные средства – это средства, служащие для защиты людей, работающих с электроустановками, от поражения электрическим током, от воздействия электрической дуги и электромагнитного поля. Они разделяются на

основные и дополнительные.

Основными называются такие средства защиты, изоляция которых длительно выдерживает рабочее напряжение электроустановки и позволяет прикасаться к токоведущим частям, находящимся под напряжением. К основным электрозащитным средствам, применяемым в электроустановках до 1000 вольт, относятся:

Наименование основн. средства защиты	Нормы и сроки испытаний
изолирующие штанги
изолирующие и электроизмерительные клещи до 1 кВ (на электроподвижном составе не применяются)	2 кВ, 5 мин. 1 раз в 2 г.
указатели напряжения до 1кВ	1 раз в год
диэлектрические перчатки	6 кВ, 1 мин. 1 раз в 6 м-в
слесарно-монтажный инструмент с изолирующими рукоятками	1 раз в год.

Дополнительные – это такие средства, которые сами по себе не могут при данном напряжении обеспечить защиту от поражения током, а применяются совместно с основными электрозащитными средствами. К дополнительным электрозащитным средствам в электроустановках напряжением до 1000 В относятся:

Наименование доп. средства защиты	Нормы и сроки испытаний
диэлектрические галоши до 1 кВ	3,5 кВ, 2 мин., 1 раз в год
диэлектрические коврики;
переносные заземления;
изолирующие подставки и накладки	1 раз в 2 года
оградительные устройства;
плакаты и знаки безопасности.

Перед употреблением средств защиты персонал, обязан проверить его исправность, отсутствие внешних повреждений очистить и обтереть от пыли, проверить по штампу срок годности.

При работе в электроустановках разрешается применять только специальные диэлектрические перчатки, изготовленными в соответствии с требованиями технических условий.

В электроустановках до 1000 В диэлектрические перчатки применяются как основное средство защиты.

У диэлектрических перчаток перед употреблением следует проверить отсутствие проколов путём скручивания их в сторону пальцев. На перчатке должен стоять штамп с датой следующего освидетельствования, пользоваться средствами защиты срок годности которых истёк запрещается. Длина диэлектрических перчаток должна быть не менее 350 мм. При работе в диэлектрических перчатках их края нельзя подвёртывать.

Перчатки необходимо надевать поверх рукавов. Перчатки испытываются напряжением 6 кВ 1 раз в 6 месяцев.

В перчатках выполняется следующая работа:

1. включение и выключение разъединителей 825 В;

2. смена высоковольтных предохранителей;

3. установка и снятие удочек с токоприёмников;

4. установка реверсивной ручки в КРУ;

5. замена ламп освещения в салоне, в кабине, в белых сигнальных фарах;

6. отжатие башмаков ТР;

7. при пользовании огнетушителями.

Средства защиты при работах в электроустановках

При работах в электроустановках на персонал действуют вредные и опасные производственные факторы. Чтобы устранить эти факторы и снизить результат их воздействия применяются средства защиты.

Индивидуальные и групповые средства защиты

Все средства защиты подразделяются на коллективные и индивидуальные. К коллективным средствам защиты относят различные ограждения, блокировки, сигнализации, плакаты — всё то, что призвано защитить группу людей путём предупреждения или создания необходимого расстояния до опасного производственного фактора. Более подробно рассмотрим индивидуальные средства защиты

Основные СИЗ

В электроустановках классифицируют средства индивидуальной защиты на основные и дополнительные

Основные СИЗ могут длительно выдерживать присутствующее напряжение и необходимы для проведения работ на токоведущих частях под напряжением. Основные СИЗ изготавливаются из диэлектрических материалов, имеющих огромное сопротивление и не пропускающих через себя электрический ток.

Основные средства защиты в электроустановках до 1000В это:

1. изолирующие и электроизмерительные клещи;
2. указатели низкого напряжения;
3. изолирующие штанги;
4. диэлектрические перчатки;
5. инструмент с изолированными рукоятками

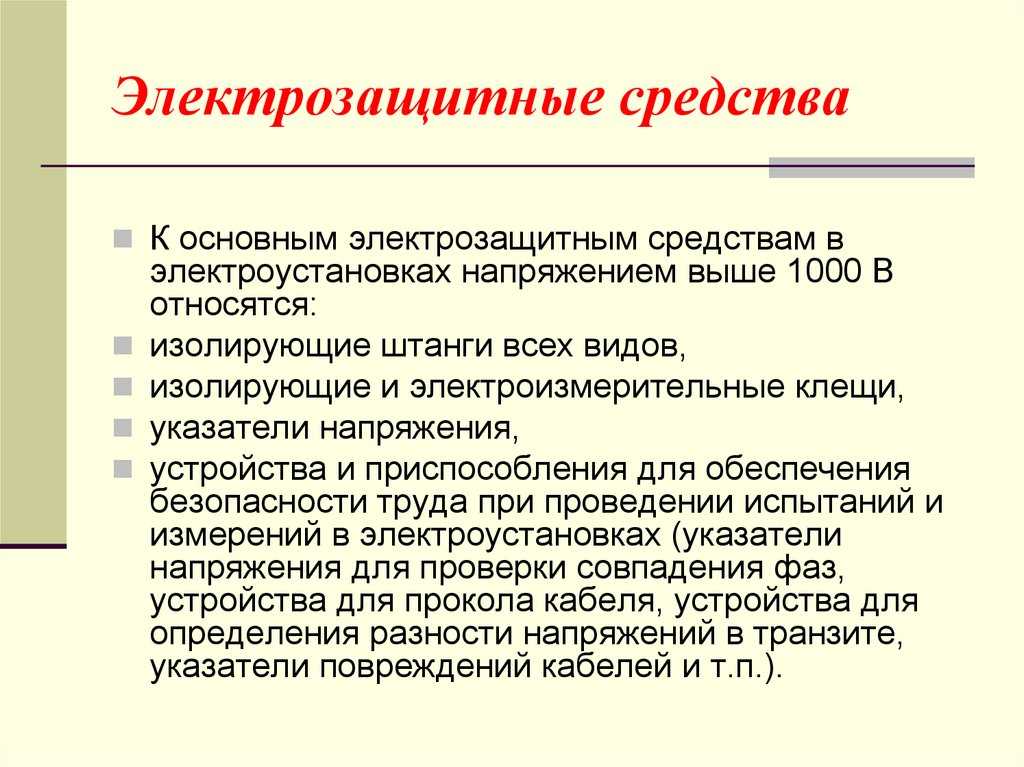

К основным электрозащитным средствам в электроустановках напряжением выше 1000 В относятся:

1. изолирующие штанги всех видов;
2. изолирующие и электроизмерительные клещи;
3. указатели высокого напряжения;
4. указатели напряжения для проверки совпадения фаз, устройства для прокола кабеля, указатели повреждения кабелей и т.п;
5. прочие средства защиты, изолирующие устройства и приспособления для ремонтных работ под напряжением в электроустановках напряжением 110 кВ и выше (полимерные изоляторы, изолирующие лестницы).

Дополнительные СИЗ

Дополнительное СИЗ в электроустановках само по себе не может обеспечить защиту от поражения электрическим током, но может использоваться совместно с основным, а также служит для защиты от напряжения прикосновения и напряжения шага.

Дополнительное СИЗ не выдерживает длительного воздействия электрического тока и в одиночку не спасет от поражения электрическим током.

К дополнительным электрозащитным средствам для работы в электроустановках напряжением до 1000 В относятся:

1. диэлектрические галоши;
2. диэлектрические ковры;
3. изолирующие подставки и накладки;
4. изолирующие колпаки.

К дополнительным электрозащитным средствам в электроустановках напряжением выше 1000 В относятся:

1. диэлектрические перчатки;
2. диэлектрические боты;
3. диэлектрические ковры;
4. изолирующие подставки и накладки;
5. изолирующие колпаки;
6. штанги для переноса и выравнивания потенциала.

Различия СИЗ в электроустановках до и выше 1000В

Стоит обратить внимание, что диэлектрические перчатки в электроустановках до 1000В являются основным электрозащитным средством, и в них работнику можно дотрагиваться до токоведущих частей находящихся под напряжением. В электроустановках выше 1000В диэлектрические перчатки становятся дополнительными электрозащитными средствами и дотрагиваться до оголенных проводов, шин и оборудования, под напряжением нельзя.

Дело в том, что сопротивление материалов, из которых изготовлены перчатки достаточное, чтобы выдержать действие напряжения до 1000В но при касании человеком в таких перчатках высоковольтных токоведущих частей изоляции диэлектрических перчаток не хватит, и работник будет поражен электрическим током. Более того, длина диэлектрических перчаток составляем 350 мм, а минимальное безопасное расстояние до токоведущих частей в электроустановках с высоким напряжением – 600мм. Без прикосновения к электроустановке выше 1000В, можно получить удар током при приближении на недопустимое расстояние находясь в СИЗ.

Чтобы научиться различать и классифицировать электрозащитные средства на основные и дополнительные нужно представить, можно ли надев или взяв в голые руки данное СИЗ прикоснуться к токоведущим частям под напряжением. Если СИЗ выдержит без пробоя, значит электрозащитное средство — основное, в противном случае – дополнительное. Например штанги и указатели напряжения всегда будут основными, так как выдерживают прямой контакт с токоведущими частями, а вот диэлектрические ковры, галоши и боты всегда будут дополнительными электрозащитными средствами, так как не предназначены для прикосновения к токоведущим частям, а лишь создают изоляцию человека от поверхности земли или пола.

Хранение и учёт

Правила технической эксплуатации электроустановок потребителей требуют обеспечить каждую электроустановку комплектом защитных средств, при этом нужно указать, для конкретно какого помещения они предусмотрены.

Хранить СИЗ можно только при отсутствии влаги пыли и грязи на специальных стеллажах и шкафах отдельно от другого инструмента. Также нужно беречь электрозащитные СИЗ от попадания на них химически активных веществ. Перевозить СИЗ нужно не в куче, а в специальных ящиках и сумках. Выдачу СИЗ работнику на постоянное использование фиксируют в специальной карточке.

В журнале учёта и содержания средств защиты ведётся контроль над проведением осмотров и плановых испытаний СИЗ. По журналу можно узнать, кому и когда в каком состоянии было выдано электрозащитное средство.

Все СИЗ, необходимо периодически проверять. Перед каждым использованием ответственный работник проводит осмотр СИЗ на целостность и сверяет дату на штампе испытания. Если дата просрочена, такое СИЗ использовать нельзя, ведь от этого зависит жизнь и здоровье человека.

Испытание

Испытание СИЗ проходят с определенной периодичностью. В специальных электролабораториях СИЗ испытывают действием повышенного напряжения, которое в разы превышает рабочее. Если изделие выдерживает такое испытание, то на него ставится специальный штамп с указанием следующей даты испытания, если же происходит пробой изоляции СИЗ, то предыдущий штамп перечёркивается, такое изделие запрещено использовать.

По итогам испытания организации-заказчику выдаётся специальный протокол, в котором указывается, годно ли данное электрозащитное средство к дальнейшей эксплуатации.
