Дополнительные средства защиты в электроустановках. Средства защиты в электроустановках: как обеспечить безопасность при работе с электричеством

Какие существуют основные и дополнительные средства защиты в электроустановках. Как правильно использовать средства индивидуальной защиты при работе с электричеством. Какие требования предъявляются к защитным средствам в электроустановках. Как обеспечить комплексную защиту от поражения электрическим током.

Классификация средств защиты в электроустановках

Все средства защиты, применяемые при работе в электроустановках, делятся на две основные категории:

• Основные защитные средства — способны длительное время выдерживать рабочее напряжение электроустановки и позволяют прикасаться к токоведущим частям под напряжением.
• Дополнительные защитные средства — не обладают достаточной электрической прочностью и применяются совместно с основными средствами защиты.

Такое разделение обусловлено разной степенью защиты, которую обеспечивают эти средства. Основные средства являются основным барьером между человеком и источником опасности, в то время как дополнительные усиливают защитное действие основных средств.

Основные защитные средства в электроустановках

К основным изолирующим средствам защиты в электроустановках относятся:

• Изолирующие штанги
• Изолирующие и электроизмерительные клещи
• Указатели напряжения
• Диэлектрические перчатки
• Инструмент с изолирующими рукоятками

Эти средства защиты позволяют безопасно выполнять работы в электроустановках под напряжением. Они должны проходить периодические испытания на электрическую прочность.

Как правильно использовать изолирующие штанги?

Изолирующие штанги применяются для оперативных переключений, наложения заземлений, измерений. При работе со штангой необходимо:

• Проверить ее исправность и срок годности по штампу
• Держать штангу за ручку-захват не дальше ограничительного кольца
• Не допускать приближения рабочей части штанги к токоведущим частям на расстояние меньше допустимого

Соблюдение этих правил обеспечит безопасное применение изолирующей штанги при работах в электроустановках.

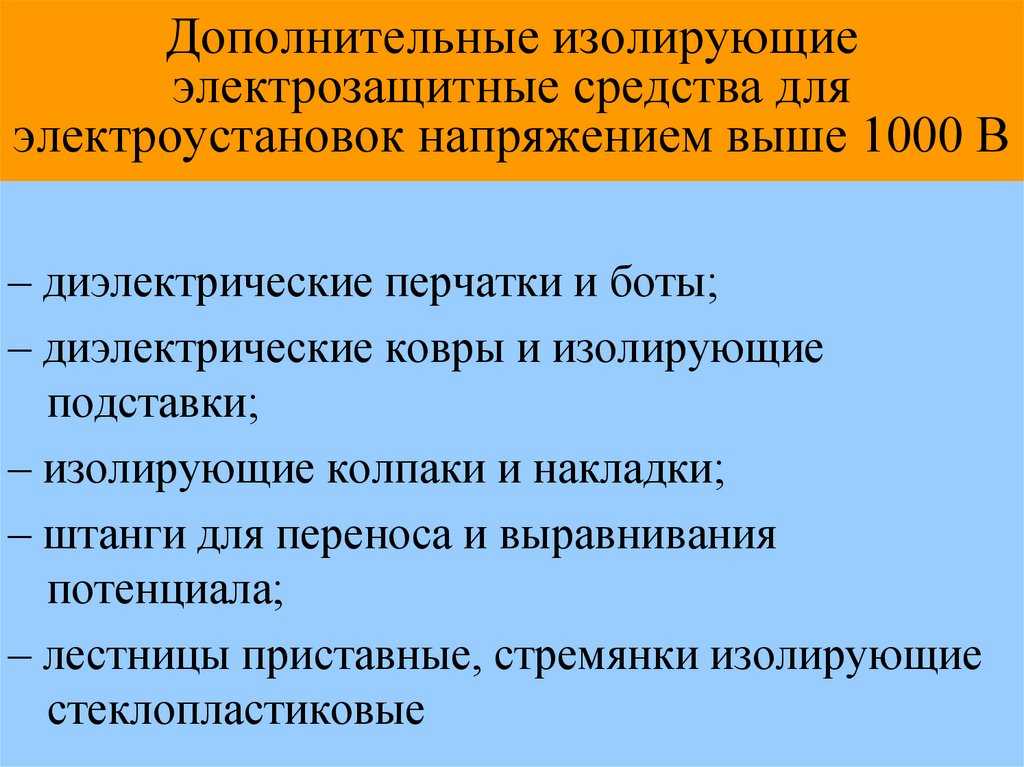

Дополнительные защитные средства в электроустановках

К дополнительным изолирующим защитным средствам относятся:

• Диэлектрические галоши
• Диэлектрические ковры
• Изолирующие подставки и накладки
• Переносные заземления
• Оградительные устройства
• Плакаты и знаки безопасности

Эти средства усиливают защитное действие основных средств, но не обеспечивают защиту от прямого прикосновения к токоведущим частям. Их следует применять совместно с основными средствами защиты.

Для чего нужны диэлектрические галоши и ковры?

Диэлектрические галоши и ковры применяются для дополнительной изоляции человека от земли при работах в электроустановках. Они защищают от шагового напряжения и напряжения прикосновения. При использовании необходимо:

• Проверять отсутствие проколов и разрывов
• Не применять их в сырых помещениях
• Периодически протирать от пыли и загрязнений

Правильное использование диэлектрических галош и ковров повышает безопасность работ в электроустановках.

Требования к защитным средствам в электроустановках

Все защитные средства, применяемые в электроустановках, должны удовлетворять следующим требованиям:

• Обеспечивать необходимую степень защиты
• Быть удобными в эксплуатации
• Иметь срок годности или дату следующего испытания
• Быть пригодными к использованию в данных условиях
• Соответствовать требованиям государственных стандартов

Периодически защитные средства должны подвергаться электрическим испытаниям. Непригодные защитные средства должны немедленно изыматься из эксплуатации.

Как часто нужно проводить испытания защитных средств?

Сроки испытаний основных защитных средств в электроустановках:

• Изолирующие штанги — 1 раз в 24 месяца
• Изолирующие клещи — 1 раз в 24 месяца
• Указатели напряжения — 1 раз в 12 месяцев
• Диэлектрические перчатки — 1 раз в 6 месяцев
• Инструмент с изолирующими рукоятками — 1 раз в 12 месяцев

Своевременное проведение испытаний позволяет выявить непригодные защитные средства и обеспечить безопасность персонала.

Комплексное применение средств защиты в электроустановках

Для обеспечения максимальной безопасности при работах в электроустановках необходимо комплексное применение защитных средств:

• Использование основных и дополнительных средств защиты
• Применение средств защиты от воздействия электрического поля
• Использование средств индивидуальной защиты (спецодежда, каска и др.)
• Применение инструмента с изолирующими рукоятками
• Установка временных ограждений и предупреждающих плакатов

Только комплексный подход позволяет обеспечить надежную защиту персонала от поражения электрическим током при работах в электроустановках.

Какие средства защиты необходимы при работах под напряжением?

При работах под напряжением обязательно применение следующих защитных средств:

• Основные средства защиты (изолирующие штанги, клещи)
• Диэлектрические перчатки
• Изолирующий инструмент
• Защитные очки
• Диэлектрические галоши или изолирующая подставка

Комплексное применение этих средств защиты позволяет безопасно выполнять работы в электроустановках под напряжением.

Организация безопасного производства работ в электроустановках

Помимо применения защитных средств, безопасность работ в электроустановках обеспечивается следующими организационными мероприятиями:

• Оформление наряда-допуска или распоряжения на производство работ
• Проведение целевого инструктажа
• Допуск к работе
• Надзор во время работы
• Оформление перерывов в работе и ее окончания

Строгое соблюдение организационных мероприятий в сочетании с применением защитных средств позволяет свести к минимуму риск электротравматизма.

Кто имеет право выдавать наряд-допуск для работы в электроустановках?

Право выдачи нарядов-допусков и распоряжений предоставляется:

• Административно-техническому персоналу организации с группой по электробезопасности V
• Оперативному персоналу с группой IV-V в электроустановках до 1000 В
• Персоналу, имеющему право единоличного осмотра электроустановок

Лица, выдающие наряд-допуск, несут ответственность за достаточность предусмотренных мер безопасности.

Обучение персонала правилам применения защитных средств

Для обеспечения безопасной эксплуатации электроустановок необходимо проводить регулярное обучение персонала правилам применения защитных средств:

• Изучение инструкций по применению и испытанию средств защиты
• Практические занятия по использованию защитных средств
• Периодическая проверка знаний правил применения средств защиты
• Проведение инструктажей перед началом работ
• Отработка навыков оказания первой помощи при поражении током

Регулярное обучение позволяет поддерживать необходимый уровень знаний персонала для безопасного выполнения работ в электроустановках.

Как часто нужно проводить проверку знаний по электробезопасности?

Периодичность проверки знаний норм и правил работы в электроустановках:

• Для электротехнического персонала — 1 раз в год
• Для административно-технического персонала — 1 раз в 3 года
• Для персонала с группой V — 1 раз в 5 лет
• Внеочередная проверка — при нарушении правил безопасности

Своевременная проверка знаний позволяет контролировать уровень подготовки персонала по вопросам электробезопасности.

Ответственность за нарушение правил применения защитных средств

За нарушение правил применения защитных средств в электроустановках предусмотрена ответственность:

• Дисциплинарная (замечание, выговор, увольнение)
• Административная (штраф)
• Уголовная (при несчастном случае со смертельным исходом)

Строгое соблюдение правил применения защитных средств является обязанностью каждого работника, выполняющего работы в электроустановках. Нарушение этих правил недопустимо.

Какие нарушения правил электробезопасности считаются грубыми?

К грубым нарушениям правил электробезопасности относятся:

• Работа без средств защиты или с неисправными средствами защиты
• Работа в электроустановках в состоянии алкогольного опьянения
• Несанкционированное проникновение в электроустановки
• Самовольное возобновление работ в случае аварии

Грубые нарушения правил электробезопасности могут привести к тяжелым последствиям и влекут строгую ответственность.

Средства защиты в электроустановках — Лабораторные измерения и охрана труда

Средства защиты при работе с электричеством – это необходимая мера безопасности, которая может не только оградить от травмы, нанесённой человеку высоким напряжением, но и сохранить жизнь работника. По статистике, основная часть несчастных случаев на рабочем месте происходит по вине самого специалиста, который попросту игнорирует все меры предосторожности.

Перечень средств защиты, которые используются в электроустановках

При работе в электрических установках работник обязательно должен быть уверен, что его жизни ничего не угрожает. Это не зависит ни от конкретной степени напряжения, ни от участка работы, ни от квалификации специалиста. Все средства защиты от электрического тока делятся на два основных типа:

• Основные. Эти средства защиты работник может использовать долгий промежуток времени, при том для этого не требуется отключение оборудования от сети напряжения.
• Дополнительные. Эти средства защиты от тока не могут быть использованы самостоятельно. Они предназначены как дополнение к основным средствам.

Основной упор для защиты работника от электрического тока делается именно на основные средства защиты.

Перечень основных средств защиты в электроустановках

Список основных средств защиты в электроустановках довольно широк. Он имеет высокую эффективность, различный срок эксплуатации и производителя. Среди таких средств выделяют:

• Изолирующие штанги. Сконструированы эти средства защиты могут быть абсолютно по-разному. Но их основные функции являются константой.
• Клещи для изоляции. Это средство помогает успешно и безопасно справляться с заменой предохранителей и изолирующими накладками.
• Электроизмерительные клещи. Эти средства помогают в вопросах измерения электрического тока и параметров электросети.
• Указатели напряжения. Эти средства помогают определить, есть ли напряжение в токоведущих частях оборудования.
• Диэлектрические перчатки. Эти средства могут выступать как основным, так и дополнительным механизмом защиты. Главные условия их использования – это герметичность и сухость. Для проверки целостности перчатки, как правило, надувают. Это способ как нельзя лучше защитит работника от ошибки в эксплуатации этого средства.
• Инструменты со специальными изолирующими накладками. Это могут быть инструменты различной направленности, как плоскогубцы, отвёртки, то есть любой слесарно-монтажный инструмент для работы в электросети. От обычного такого инструмента он отличается прорезиненой рукояткой, которая не сможет пропустить электрический ток и не ударит им работника при допущении ошибки.

Рекомендуем к прочтению: Класс защиты от поражения электрическим током

Перечень дополнительных средств защиты в электроустановках

Дополнительных средств защиты для работы в электроустановках также достаточно много. Но они используются как дополнение к основным. Среди них выделяют:

• Диэлектрическая обувь. Это средство не сможет пропустить электричество, проходящее по земле. Оно отлично заменяет диэлектрический коврик, при его отсутствии.
• Диэлектрический коврик. Это средство защиты похоже по основным функциям с диэлектрической обувью, не пропускает ток в электроустановках с закрытым типом, но не подойдёт для работы в сыром помещении.
• Подставки для изоляции. Эти средства выглядят как деревянный настил решётчатого типа.
• Колпаки для изоляции.
• Сигнализаторы заземления. Эти средства, при приближении человека к источнику напряжения, сигнализируют светом или звуком о возможной опасности.
• Штанги.
• Защитные заземления. Они бывают как стационарные, так и переносные.

Все вышеперечисленные средства защиты являются отличным помощником для электриков, который сможет оградить специалиста от травм и увечий на рабочем месте.
