Назначение дренажного провода в экранированной витой паре

Дренажный провод играет важную роль в конструкции экранированных кабелей витой пары. Его основные функции:

• Обеспечение эффективного заземления экрана кабеля
• Отвод электромагнитных помех
• Предотвращение химических реакций между материалами кабеля

Как именно дренажный провод выполняет эти задачи? Давайте разберем подробнее.

Эффективное заземление экрана

Дренажный провод обеспечивает непрерывное низкоомное соединение с металлическим экраном кабеля по всей его длине. За счет чего достигается надежное заземление? Провод находится в постоянном контакте с металлической стороной экранирующей фольги, что позволяет эффективно подключить экран к клемме заземления.

Отвод электромагнитных помех

Каким образом дренажный провод помогает бороться с наводками? Он является частью цепи, которая позволяет отвести нежелательные электромагнитные помехи на землю. Без дренажного провода экран кабеля не смог бы эффективно выполнять свою защитную функцию.

Предотвращение химических реакций

Почему для дренажного провода используется луженая медь? Оловянное покрытие предотвращает возникновение реакций между медной жилой провода и алюминиевым экраном. Это позволяет значительно увеличить срок службы экранированного кабеля.

Основные типы экранирования витой пары

Существует несколько вариантов экранирования витой пары, каждый из которых обеспечивает определенный уровень защиты от электромагнитных помех:

• UTP — неэкранированная витая пара
• FTP/F-UTP — фольгированная витая пара
• STP — экранированная витая пара
• S/FTP или SSTP — фольгированная экранированная витая пара
• U/STP — незащищенный кабель с экранированием пар
• SF/UTP или SFTP — экранированная витая пара с двойной защитой

Какой тип экранирования выбрать? Это зависит от условий эксплуатации кабеля и требований к помехозащищенности. Рассмотрим особенности каждого варианта.

UTP — неэкранированная витая пара

В чем особенность UTP кабеля? Это самый простой и недорогой вариант витой пары без какого-либо экрана. Подходит для домашних и офисных сетей с низким уровнем электромагнитных помех.

FTP/F-UTP — фольгированная витая пара

Чем отличается FTP от UTP? Кабель имеет общий внешний экран из фольги, что обеспечивает базовую защиту от наводок. Подходит для помещений со средним уровнем помех.

STP — экранированная витая пара

Какую защиту обеспечивает STP кабель? Он имеет индивидуальный экран для каждой пары проводников, а также общий внешний экран. Обеспечивает высокий уровень помехозащищенности.

S/FTP или SSTP — фольгированная экранированная витая пара

В чем преимущество S/FTP кабеля? Сочетает индивидуальное экранирование пар фольгой и общий внешний экран в виде оплетки. Обеспечивает максимальную защиту от помех.

Категории кабеля витая пара

Витая пара разделяется на категории в зависимости от частотных характеристик и скорости передачи данных:

• Cat 3 — до 16 МГц, 10 Мбит/с
• Cat 5 — до 100 МГц, 100 Мбит/с
• Cat 5e — до 125 МГц, 1000 Мбит/с
• Cat 6 — до 250 МГц, 1000 Мбит/с
• Cat 6a — до 500 МГц, 10 Гбит/с
• Cat 7 — до 600 МГц, 10 Гбит/с
• Cat 8 — до 2000 МГц, 40 Гбит/с

Как выбрать оптимальную категорию кабеля? Рассмотрим особенности наиболее распространенных вариантов.

Cat 5e — самая популярная категория

Почему Cat 5e так широко используется? Этот кабель обеспечивает скорость до 1 Гбит/с при относительно невысокой стоимости. Подходит для большинства домашних и офисных сетей.

Cat 6 — повышенная производительность

В чем преимущество Cat 6 перед Cat 5e? Кабель имеет улучшенные характеристики, что позволяет обеспечить более стабильную работу на скорости 1 Гбит/с. Подходит для сетей с повышенными требованиями к пропускной способности.

Cat 6a — для сетей 10 Гбит/с

Когда стоит использовать Cat 6a? Эта категория обеспечивает работу на скорости 10 Гбит/с на расстоянии до 100 метров. Применяется в центрах обработки данных и сетях с высокими требованиями к производительности.

Правила монтажа экранированной витой пары

При прокладке экранированного кабеля важно соблюдать ряд правил:

• Не допускать растяжений и резких изгибов кабеля
• Соединять дренажный провод с экраном разъема
• Не превышать допустимый радиус изгиба кабеля
• Использовать экранированные коннекторы и патч-панели

Как правильно обращаться с экранированным кабелем при монтаже? Рассмотрим основные моменты.

Защита от механических повреждений

Почему важно избегать растяжений и резких изгибов? Это может нарушить структуру экрана и снизить помехозащищенность кабеля. Следует прокладывать кабель аккуратно, не допуская чрезмерных механических нагрузок.

Соединение дренажного провода

Зачем нужно соединять дренажный провод с экраном разъема? Это обеспечивает непрерывность экранирования по всей длине кабельной линии. Важно использовать специальные экранированные коннекторы.

Соблюдение радиуса изгиба

Какие последствия может иметь слишком сильный изгиб кабеля? Это может повредить экран и ухудшить характеристики передачи. Минимальный радиус изгиба обычно составляет 8 внешних диаметров кабеля.

Выбор оптимального типа витой пары

При выборе кабеля витой пары следует учитывать несколько факторов:

• Требуемую скорость передачи данных
• Уровень электромагнитных помех
• Длину кабельных трасс
• Условия эксплуатации
• Бюджет проекта

Как сделать правильный выбор? Рассмотрим основные рекомендации.

Выбор категории кабеля

На что ориентироваться при выборе категории? Для большинства современных сетей оптимальным выбором будет Cat 5e или Cat 6. Если требуется скорость 10 Гбит/с, стоит использовать Cat 6a.

Экранированный или неэкранированный кабель?

В каких случаях необходимо использовать экранированный кабель? Он рекомендуется при высоком уровне электромагнитных помех, например, в промышленных условиях или рядом с силовыми линиями.

Учет условий эксплуатации

Какие факторы влияют на выбор кабеля? Следует учитывать температуру, влажность, наличие агрессивных веществ. Для внешней прокладки необходимо использовать кабель с усиленной оболочкой.

Перспективы развития технологии витой пары

Технология витой пары продолжает развиваться. Основные тенденции:

• Увеличение пропускной способности
• Улучшение помехозащищенности
• Расширение частотного диапазона
• Применение новых материалов

Какие инновации ожидают нас в будущем? Рассмотрим некоторые перспективные направления.

Увеличение скорости передачи данных

Каких скоростей можно ожидать в ближайшем будущем? Ведутся разработки кабелей категории Cat 8.2, которые смогут обеспечить скорость до 40 Гбит/с на расстоянии до 30 метров.

Совершенствование экранирования

Как будет развиваться технология экранирования? Ожидается появление новых композитных материалов, которые обеспечат еще более эффективную защиту от электромагнитных помех.

Расширение сферы применения

Где еще может найти применение витая пара? Технология активно внедряется в автомобильной промышленности для создания высокоскоростных бортовых сетей.

Виды экранированной витой пары, что такое SF/TP, F/UTP, S/FTP, U/FTP

Типы экранированной витой пары

Рубрики статей

• Все
• Новости и новинки
• Новости компании
• Обзоры продукции

Отредактировано: 07.09.2022

Кабели витая пара подразделяются на два типа, неэкранированной (UTP) и экранированной (STP). В проводе с экранированием используются различные методы для ограничения выхода любого сигнала от провода и уменьшения электромагнитных помех от внешней среды. Подробнее о основных различиях разных видов кабеля витая пара.

Типы экранов

Экранирование может отражать электромагнитные помехи, главное отличие экранированных витых пар состоит в типе использующегося экрана. Экран — это электропроводящий материал, которым оборачивают провод. Для этого используются два основных типа экранов: фольга и оплетка, которые могут применяться как по отдельности, так и в комбинированных вариантах.

Когда для экранирования используется тонкая алюминиевая фольга, она обеспечивает полное покрытие поверхности. Но поскольку фольга тонкая, работы по заземлению затруднены.

Оплетка — это еще одна разновидность экрана, используемый для экранированной витой пары. Представляет собой плетеную сетку из медной или аналогичной металлической проволоки. Основное ее преимущество в том, что она обеспечивает низкое сопротивление, при этом также легче справиться с заземлением. Недостаток оплетки в том, что она не полностью покрывает поверхность. Защита в таком проводе может снизить электромагнитные помехи двумя способами:

• 1.Экранирование может отражать электромагнитные помехи;
• 2.Мы можем заземлить экран, чтобы он мог улавливать электромагнитные помехи от окружающей среды и передавать их на землю через дренажный провод.

Такие кабели обычно используются для прокладки сети там, где используется тяжелое электрическое оборудование и имеется большое количество электротехнических устройств, которые могут вызывать электромагнитные помехи.

Расшифровка обозначений

По рекомендуемому стандарту ISO/IEC 11801:2002 rev.2 предполагается, что вид внутренней структуры кабеля этого типа должен обозначаться видом XX/XXX, где слева указывается вид общего экрана, а справа вид индивидуального экрана и кабеля. Для витой пары последние две буквы всегда будут TP — twisted pair.

Вид общего экрана может обозначаться как одним, так и двумя символами, а индивидуального только одним, означающими:

• • SF (braid and foil screened) — двойной, оплетка и фольга;
• • S (braid screened) — имеет вид оплетки;
• • F (foil screened) — из фольги;
• • U (unscreened) — отсутствует.

Разновидности экранированной витой пары

Из описанного выше, давайте попробуем понять различные типы кабелей с экранированной витой парой (STP) .

Кабели типа F/UTP

Кабели этого вида имеют общее экранирование из фольги (F). Но витые пары неэкранированные (UTP).

Кабели типа SF/UTP

Кабели этого вида имеют общее экранирование из оплетки (S), а также общий экран из фольги (F). Но витые пары неэкранированные (UTP).

Кабели типа S/FTP

Кабели этого вида имеют общее экранирование с оплеткой (S). Витые пары защищены фольгой (FTP).

Кабели типа F/FTP

Кабели этого вида имеют общее экранирование из фольги (F). Витые пары также экранированы фольгой (FTP).

Кабели типа U/FTP

Кабели этого вида не имеют общего экранирования. Витые пары защищены фольгой (FTP).

Если стоит выбор, где купить экранированную витую пару, выбирайте надёжного поставщика. Компания «АнЛан» занимает лидирующие позиции на рынке РФ с 2007 года. Разумная цена и европейское качество — то, что отличает продукцию компании от других организаций.

Копирование контента с сайта Anlan. ru возможно только при указании ссылки на источник.
© Все права защищены.

---

Автор статьи

Дмитрий Стрешнев

Специалист по сетевому оборудованию

---

Рекомендуемые статьи

Краткая информация о APC ProtectNet

02

May

2009

Информация о ProtectNet

Открыть

Legrand Quteo — современный формат накладного монтажа

08

July

2015

В этой статье мы расскажем про:

1. Универсальное решение
2. Лаконичный дизайн
3. Дизайн
4. Элементы монтажа
5. Новая форма

И другая полезная информация по серии Legrand Quteo.

Открыть

Соединение и разветвление гофрированных труб

26

October

2015

Краткое содержание:

1. Ответвительные коробки
2. Крепежный комплект – дюбель, шуруп

Из статьи вы узнаете о том как соединить и разветвить гофротрубы, про распределительные коробки и крепёжный комплект.

Открыть

Серии розеток и выключателей Legrand

25

June

2015

Полезные советы, плюсы серий Legrand и легкое руководство по установке.

Открыть

Новый интеллектуальный цифровой модуль управления микроклиматом Rem R-MC2-DMTH

11

October

2022

Производственная группа REMER разработала и сертифицировала интеллектуальный цифровой модуль управления микроклиматом R-MC2-DMTH предназначенный для поддержания параметров температуры и влажности в телекоммуникационных и электрических корпусах

Открыть

5 распространенных заблуждений о витой паре

05

February

2021

Витая пара на сегодняшний день практически легенда. За время ее существования родилось множество заблуждений, во многие из которых верит большое количество людей.

Открыть

Рекомендуемые товары

Витая пара экранированная кат. 6а Cabeus STP-4P-Cat.6a-SOLID-IN-LSZH 4 пары оранжевая

кабель FTP — медный провод — категория 6a — скорость до 10 гигабит в секунду — 4 витые пары — диаметр 0.57мм — калибр 23 AWG — одножильный проводник (solid) — каждая пара в экране из фольги — оболочка LSZH — бухта 305 метров — цвет оранжевый

Витая пара экранированная кат.6а Cabeus STP-4P-Cat.6a-SOLID-IN-LSZH 4 пары оранжевая

Артикул: STP-4P-Cat.6a-SOLID-IN-LSZH

Цена: 23 363,20 ₽

От 25 000 ₽ 21 834,40 ₽

От 100 000 ₽ 20 406,40 ₽

Витая пара экранированная кат.8 Cabeus SSTP-4P-Cat.8-SOLID-IN-LSZH-BL-100 4 пары синяя

S/FTP кабель — категория 8 — скорость до 40 Гбит/c — 4 витые пары — калибр 23 AWG — оболочка LSZH нгА-HF — цвет синий — бухта 100 метров

Витая пара экранированная кат.8 Cabeus SSTP-4P-Cat.8-SOLID-IN-LSZH-BL-100 4 пары синяя

Артикул: SSTP-4P-Cat.8-SOLID-IN-LSZH-BL-100

Цена: 18 173,60 ₽

От 25 000 ₽ 16 984,80 ₽

От 100 000 ₽ 15 873,60 ₽

Витая пара экранированная кат. 5e Cabeus SFTP-4P-Cat.5e-SOLID-GY 4 пары серая

SF/UTP кабель — категория 5e — 4 витые пары — диаметр 0.50 мм — калибр 24 AWG — одножильный проводник (solid) — цвет серый — бухта 305 метров

Витая пара экранированная кат.5e Cabeus SFTP-4P-Cat.5e-SOLID-GY 4 пары серая

Артикул: SFTP-4P-Cat.5e-SOLID-GY

Цена: 18 475,20 ₽

От 25 000 ₽ 17 266,40 ₽

От 100 000 ₽ 16 136,80 ₽

Технические характеристики кабеля витой пары

Витую пару относят к структурированным кабельным система и используют для передачи сигнала в компьютерных и телекоммуникационных сетях Ethernet.

Подсоединение к сетевым устройствам выполняется через разъем 8P8C, именуемый в народе RJ45.

Такое широкое применение витой пары обусловлено совместимостью со многими классами, категориями и типами оборудования, легкостью монтажа и относительно малой стоимостью для создания структурированной кабельной сети. Для опрессовки кабеля LAN и коннектора RJ45 используют кримпер (специальные обжимочные клещи).

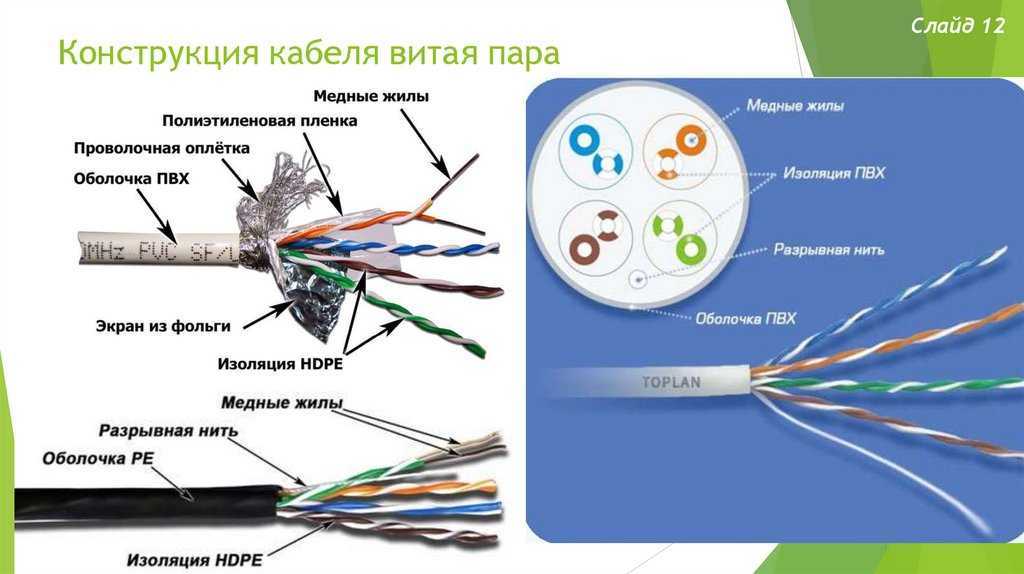

Существует монолитный и многожильный, экранированный и не экранированный кабель LAN.

Многожильная витая пара используется для изготовления патч-кордов и служит для соединения цифровых устройств (маршрутизатор, принтер…) между собой и с информационной розеткой Ethernet.

Медные жилы очень тонкие и легко ломаются. Кроме этого многожильный кабель LAN имеет большой сигнал затухания в сравнении с монолитным типом. В следствии этого максимальная длина витой пары многожильного типа должна составлять не более 100 метров.

Экранирование витой пары используется для защиты от внешних и внутренних электромагнитных наводок.

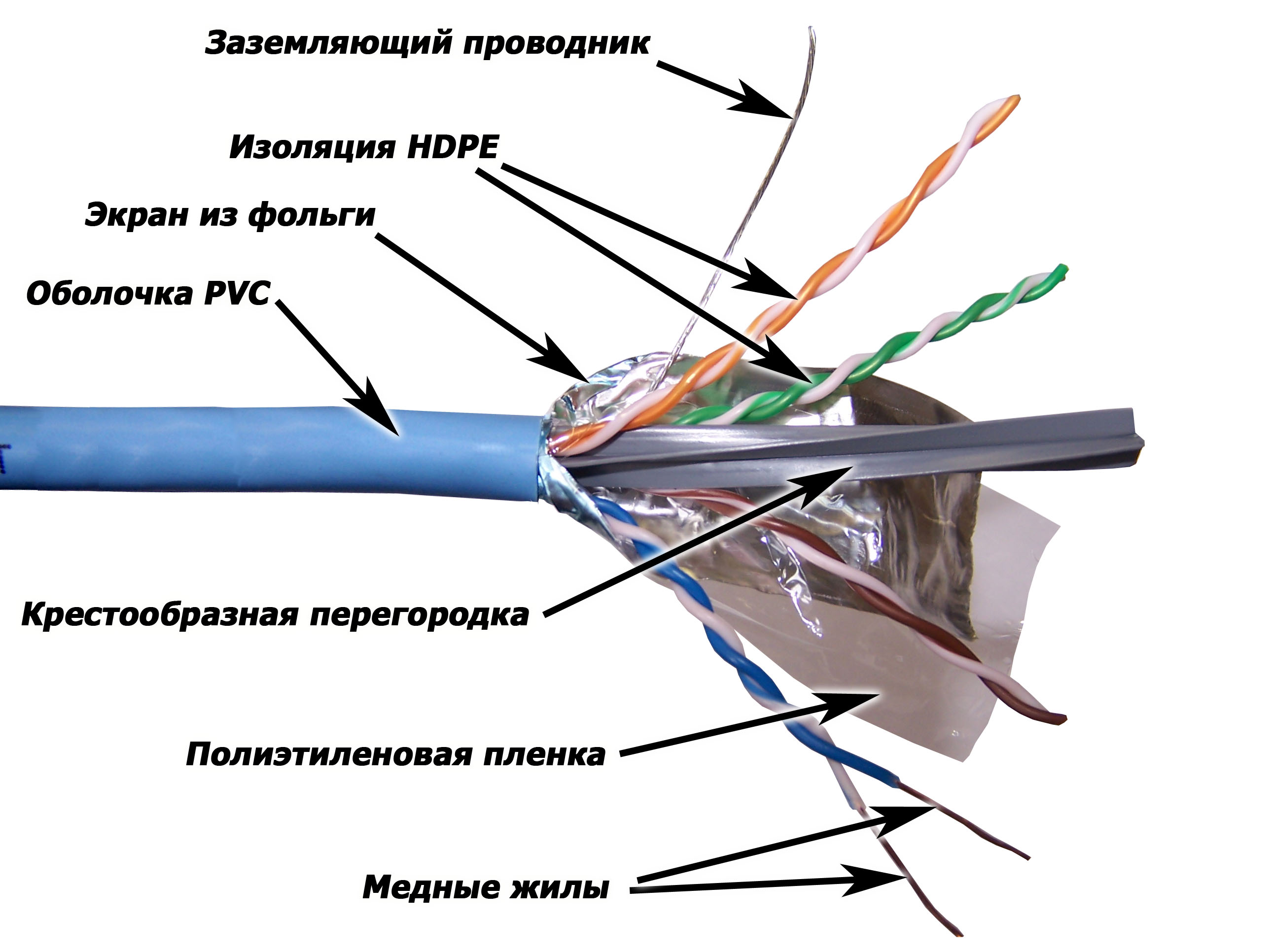

Стоит сказать, что экран по всей длине соединен с неизолированным дренажным проводом, который предназначен для защиты от разрывов и растяжений самого экрана.

Существует несколько типов экранирования витой пары, которые определяют технологию и назначение защиты от электромагнитных воздействий.

Выделяют такие типы витой пары:

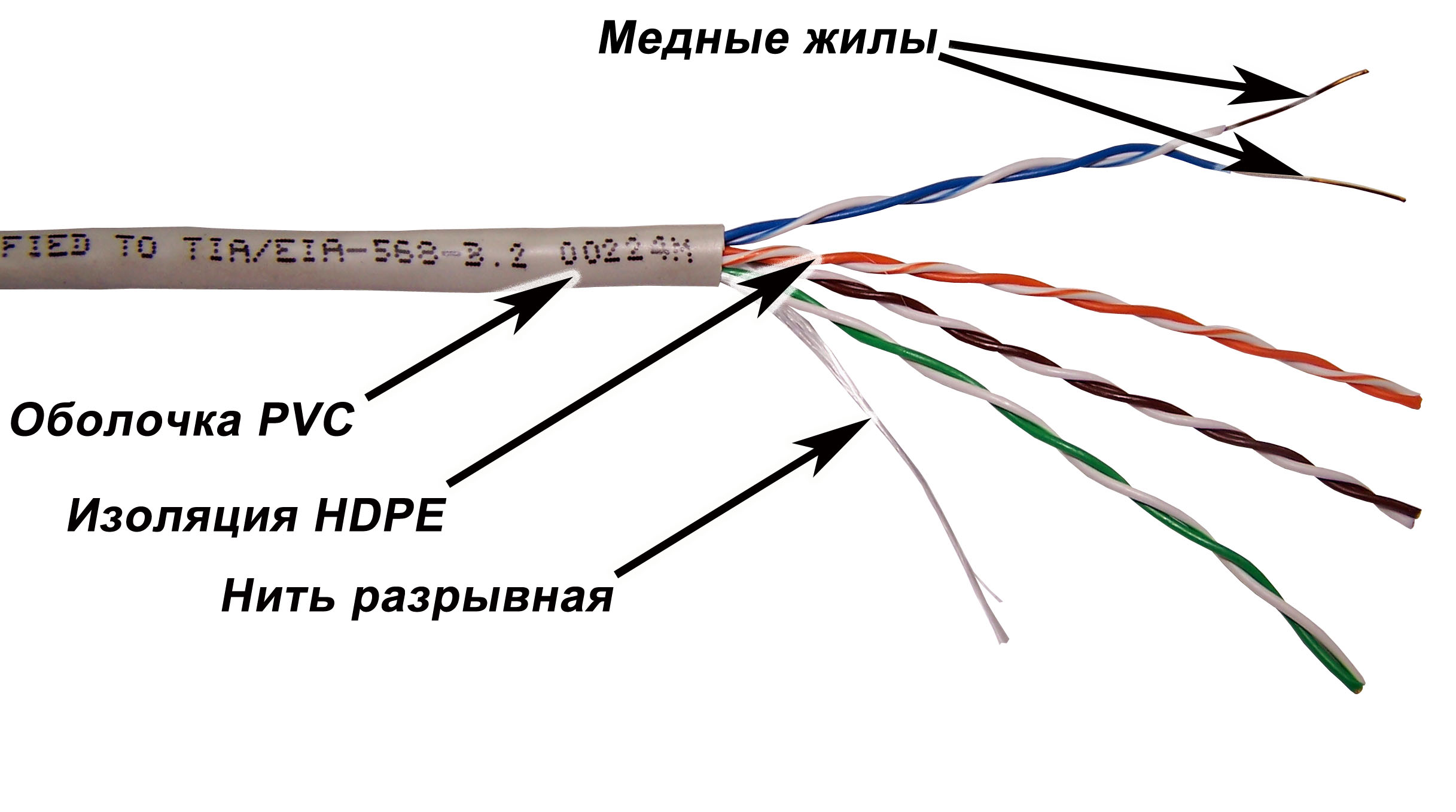

UTP (Unshielded twisted pair — неэкранированная витая пара) — кабель не имеет защитного экрана.

FTP или F/UTP (Foiled twisted pair — фольгированная витая пара) — кабель имеет один внешний общий защитный слой из фольги.

STP (Shielded twisted pair — экранированная витая пара) — кабель имеет экран для каждой пары и внешнюю защиту наподобие сетки (есть на рисунке).

S/FTP или SSTP (Screened Foiled twisted pair — фольгированная экранированная витая пара) — данный кабель имеет фольгированную защиту каждой пары, а также внешний экран.

U/STP (Unshielded Screened twisted pair — незащищенный кабель с экранированием витой пары) — кабель не имеет общего экрана, но каждая пара имеет фольгированную защиту.

SF/UTP  или SFTP (Screened Foiled Unshielded twisted pair — экранированная витая пара с защитой) — имеет два внешних экрана. Один из медной сетки, а второй из экран-фольги. Между ними дренажный провод.

Категории (сокращенно CAT) витой пары определяют расчетную скорость передачи данных. Кроме этого, кабель LAN еще разделяют на классы и при построении структурированной кабельной системы их тоже учитывают. Следует помнить, что витая пара более высокого класса поддерживает технические возможности низшего класса. А вот витая пара по классу ниже не поддерживает технические приложения высшего класса. Чем выше класс тем лучше передаточные характеристики и выше предельная частота работы кабельной линии.

CAT1 (частотная полоса — 0,1 МГц). Имеет одну пару и используется для передачи голоса и цифровых данных при участии модема. Это стандартный телефонный кабель, который в свое время использовался в «скрученном» виде в США, а в России применяется и сейчас без скруток. Не подходит для современных систем и имеет большое влияние помех.

CAT2 (частотная полоса — 1 МГц). Имеет две пары проводников и уже изжил себя. Иногда применяется при построении телефонных сетей. Ранее встречался в сетях Arcnet и Token Ring. Обладает скоростью передачи данных до 4 Мбит/с. Не годится для построения современных сетей.

CAT3 (частотная полоса — 16 МГц. Класс «С»). Встречается 2-х парный и 4-х парный тип витой пары. Применяется не только для создания телефонных, но и локальных сетей на базе 10BASE-T. Поддерживает скорость передачи данных от 10 до 100 Мбит/с по технологии 100BASE-T4 протяженностью не более 100 метров. В отличии от CAT1 и CAT2 поддерживает стандарт IEEE 802.3.

CAT4 (частотная полоса — 20 МГц). В свое время этот 4-х парный кабель использовался в технологии 10BASE-T и 100BASE-T4. Возможна скорость передачи данных до 16 Мбит/с. В наши дни не используется.

CAT5 (частотная полоса — 100 МГц. Класс «D»). Кабель применялся для создания телефонных линий и построения локальных сетей 100BASE-TX, а также в Ethernet (LAN). Поддерживает скорость передачи данных до 100 Мбит/с.

CAT5e (частотная полоса 125 МГц). Это усовершенствованная витая пара пятой категории. При использовании 2-х пар поддерживает скорость передачи данных до 100 Мбит/с и до 1000 Мбит/с в 4-х парном кабеле. Как правило, используется 4-х парный кабель для построения локальной компьютерной сети. Это самый распространенный тип витой пары.

CAT6 (частотная полоса 250 МГц. Класс «E»). Это распространенный тип кабеля, который применяется в сетях Fast Ethernet и Gigabit Ethernet. В структуре кабеля четыре пары проводников. Поддерживает высокую скорость передачи данных до 10 Гбит/с протяженностью не более 55 метров. CAT6a (частотная полоса 500 МГц. Класс «EA»). Структура кабеля состоит из четырех пар проводников. Он используется в сетях Gigabit Ethernet и поддерживает скорость до 10 Гбит/с на расстоянии до 100 метров.

CAT7 (частотная полоса 600 — 700 МГц. Класс «F»). Поддерживает скорость передачи данных до 10 Гбит/с. Структура кабеля имеет общий внешний экран и фольгированную защиту каждой пары. По типу относиться к S/FTP (ScreenedFullyShieldedTwistedPair). CAT7a (частотная полоса 1000 -1200 МГц. Класс «FA»). Скорость витой пары доходит до 40 Гбит/с на расстоянии до 50 метров и до 100 Гбит/с протяженностью до 15 метров.

Для того чтобы сетевой кабель служил долго следует соблюдать правила монтажа. Например, при прокладке нужно следить за целостностью кабеля по всей его длине и не допускать растяжений и изгибов потому, что это может нарушить структуру экрана, что приведет к низкой устойчивости кабеля к электромагнитным помехам.

Дренажный провод кабеля должен быть соединен с экраном разъема. Кроме этого при монтаже нельзя допускать изгибов более восьми внешних диаметров кабеля. Слишком сильный изгиб может повредить фольгированный экран, что заметно ухудшит свойства кабеля и снизит скорость связи внутри сети.

Все новости

Понимание назначения заземляющего провода в экранированных кабелях

Заземляющий провод – это оголенный многожильный провод, переплетенный с оберточной фольгой внутри экранированных кабелей. Этот провод играет важную роль в облегчении работы кабеля. Давайте посмотрим, как заземляющий провод способствует повышению производительности и функционированию экранированных кабелей:

1. Обеспечение эффективного заземления

Заземляющий провод обеспечивает непрерывное соединение с низким сопротивлением с металлическим экраном кабеля, что приводит к очень эффективное заземление.

Провод остается в контакте с металлической стороной экранирующей ленты по всей длине кабеля. Это помещает заземляющий провод в идеальное положение для подключения экранированного кабеля к клемме заземления.

Для кабеля это означает, что он эффективно защищен от скачков напряжения, неизбежно возникающих время от времени. Любое избыточное электричество находит путь через заземляющий провод в землю, не причиняя вреда машинам, подключенным к проводу.

2. Удаление нежелательных электрических помех

Металлический экран кабеля может быть действительно эффективным только в том случае, если есть способ замкнуть его цепь внутри кабеля. Заземляющий провод является важной частью этой цепи, которая в конечном итоге позволяет перенаправить нежелательные электрические помехи на землю.

Этот тип электрических помех может привести к серьезному повреждению электрооборудования, если его не контролировать. На видеоизображения влияет шум, они выглядят размытыми или с полосами по всему экрану. Звук может включать жужжание и гудение. Целые цифровые сети могут быть затронуты и принудительно отключены. Электрические измерительные приборы могут показывать неправильные показания. Приложения для сбора данных могут работать со сбоями, что приводит к разрывам в загрузках и потерям данных.

По всем этим причинам необходимо как можно полнее устранить электрические помехи, что достигается в экранированных кабелях с помощью заземляющих проводов.

3. Предотвращение реакции металлов

Луженые медные проводники обычно используются для изготовления дренажных проводов. Этот тип оловянного покрытия предотвращает возникновение реакций между медной жилой провода и находящимся рядом с ней алюминиевым экраном.

Отсутствие такой реакции означает, что экранированные кабели можно использовать гораздо дольше. Часто, когда два реактивных материала помещаются рядом друг с другом внутри провода, сочетание тепла и электричества внутри провода может вызвать химическую реакцию, которая разъедает внутреннюю часть провода и сокращает его жизненный цикл. Экранированные кабели защищены от такого события благодаря составу заземляющего провода.

Зачем нужны дренажные провода Almor

Как видите, назначение дренажного провода в экранированных кабелях очень важно и является очень важной частью механизма, который делает экранированные кабели настолько эффективными для защиты электрических приборов.

В вооруженных силах неисправный кусок проводки может стать разницей между успешной миссией и неудачной. У других поставщиков кабелей вы получаете проводку, произведенную за пределами США. Это означает, что кабель разработан без учета американских стандартов качества.

Такие кабели часто не соответствуют стандартам, потому что они не в состоянии справиться с энергетическими потребностями США, которые часто значительно отличаются от требований других стран.

Наша цель Almor – создавать продукты, специально предназначенные для удовлетворения потребностей американского покупателя. Именно поэтому мы следим за тем, чтобы вся наша продукция производилась в США. Мы также изготавливаем силовые кабели на заказ, которые часто необходимы для выполнения узкоспециализированных военных проектов.

Если вам нужно увидеть прототипы того или иного кабеля перед тем, как сделать выбор, мы будем рады выслать их вам. Как только вы будете удовлетворены техническими характеристиками, мы изготовим остальную часть партии и предоставим вам ваш собственный набор кабелей. Запросите свой следующий индивидуальный заказ от Almor Power Cables сегодня!

В чем разница между дренажным проводом и проводом заземления?

Если вы когда-либо покупали экранированный кабельный провод Kris-Tech, возможно, вы заметили тонкий многожильный неизолированный провод, идущий рядом с алюминиевым экраном.

Этот небольшой провод называется заземляющим проводом, и он выполняет несколько важных функций, которые делают его важной частью конструкции кабеля. Его цель состоит в том, чтобы помочь уменьшить количество электрических помех, влияющих на медные проводники внутри кабеля, и одновременно создать заземление для разгрузки небольших электрических скачков напряжения. Заземляющий провод изготовлен из луженой меди, что позволяет предотвратить взаимодействие между медными проводниками и алюминиевым экраном.

Для такого тонкого провода требуется много работы, и он хорошо справляется со своей задачей. Но означает ли это, что дренажный провод может заменить стандартный заземляющий провод в кабельных лотках?

Нет, вряд ли.

Конечно, дренажные провода помогают отводить небольшие скачки напряжения от кабеля лотка и служат в качестве заземления, но их основная роль заключается в обеспечении полной цепи для экранирования внутри изолированной электропроводки. У них нет размера или прочности, чтобы заменить стандартный заземляющий провод в электроустановке.

Что такое дренажный провод?

Чтобы объяснить, что делает заземляющий провод, мы должны сделать шаг назад и понять науку, стоящую за тем, что происходит.

Если снять изоляционный материал экранированного кабеля и найти заземляющий провод, вы увидите, что он прикреплен к экрану электрического кабеля. Причина в том, что эти два материала работают вместе, создавая клетку Фарадея.

Клетка Фарадея была изобретена Майклом Фарадеем в 1830-х годах и предназначена для предотвращения воздействия статических и нестатических полей на вещи внутри. Он делает это, перенаправляя эти расходы куда-то еще. В случае с лотковым кабелем экран и заземляющий провод объединяются для защиты внутренних проводников от большей части электрических помех вокруг них.

Это кажется сложным, но мы окружены современными клетками Фарадея и, вероятно, используем их версию каждый божий день. Реальные примеры включают автомобили, самолеты, микроволновые печи, кабинеты МРТ, защитные костюмы, которые носят работники высоковольтных линий электропередач, и даже лифты. В каждом отдельном случае создается защитная зона, которая предотвращает проникновение внешнего шума и мошеннического электричества и воздействие на вещи внутри них.

В лотковом кабеле соединение дренажного провода с экраном создает одностороннее заземление, которое отводит электричество от электрической системы, давая ему место для безопасного выхода. Если в комплект не входит экран, не будет и заземляющего провода, потому что ему не к чему подключаться, чтобы предотвратить попадание внешнего шума на внутренний провод или кабель.

Почему дренажный провод не является заземляющим проводом

Итак, если дренажный провод может отводить избыточные электрические скачки от кабеля лотка, он может работать как заземляющий провод, верно?

К сожалению, это не так. Заземляющий провод обычно меньше других проводников кабеля и заземлен только на одном конце. Это делается для того, чтобы ток не протекал по проводу.

Заземляющие провода отличаются тем, что они предназначены для обеспечения безопасного и эффективного доступа избыточного электричества к земле, поэтому его иногда называют заземляющим или заземляющим проводом. В случае скачка напряжения заземляющий провод обеспечивает выход, который предотвращает перегрев других проводников, образование дуги или короткое замыкание.

Совет: НЕ путайте заземляющий провод с белым нейтральным проводом, который есть в большинстве электрических систем. Нейтральные провода обеспечивают обратный путь для электрических токов и замыкают электрическую петлю для приборов и других электрических систем.

Не перепутайте провода

Заземляющий провод и заземляющий провод не совпадают и не должны рассматриваться как таковые. Роли этих проводов явно различаются, несмотря на то, что они имеют несколько схожих качеств.
