Что такое дроссель и для чего он нужен

Дроссель — это устройство, предназначенное для ограничения или регулирования потока жидкости, газа или электрического тока. Термин «дроссель» происходит от немецкого слова «drosseln», что означает «ограничивать» или «душить». Это хорошо отражает основную функцию данного устройства.

В зависимости от области применения, выделяют два основных типа дросселей:

• Электротехнический дроссель
• Механический дроссель

Рассмотрим подробнее каждый из этих типов.

Электротехнический дроссель: устройство и принцип работы

Электротехнический дроссель представляет собой катушку индуктивности, намотанную на магнитопроводящий сердечник. Как он работает? При прохождении через обмотку переменного тока в сердечнике возникает магнитный поток. Этот поток немного запаздывает по фазе относительно тока. Когда ток начинает уменьшаться, магнитный поток еще некоторое время продолжает нарастать, индуцируя ЭДС самоиндукции.

В результате дроссель создает индуктивное сопротивление, которое:

• Сглаживает пульсации тока
• Уменьшает амплитуду колебаний
• Ограничивает скорость нарастания тока

Именно эти свойства позволяют использовать дроссели во многих электротехнических устройствах.

Конструктивные особенности электротехнических дросселей

Конструкция электротехнического дросселя может варьироваться в зависимости от назначения, но основные элементы включают:

• Обмотку из изолированного провода
• Сердечник (магнитопровод)
• Каркас для намотки
• Выводы для подключения

Сердечники могут иметь разную форму:

• Стержневую

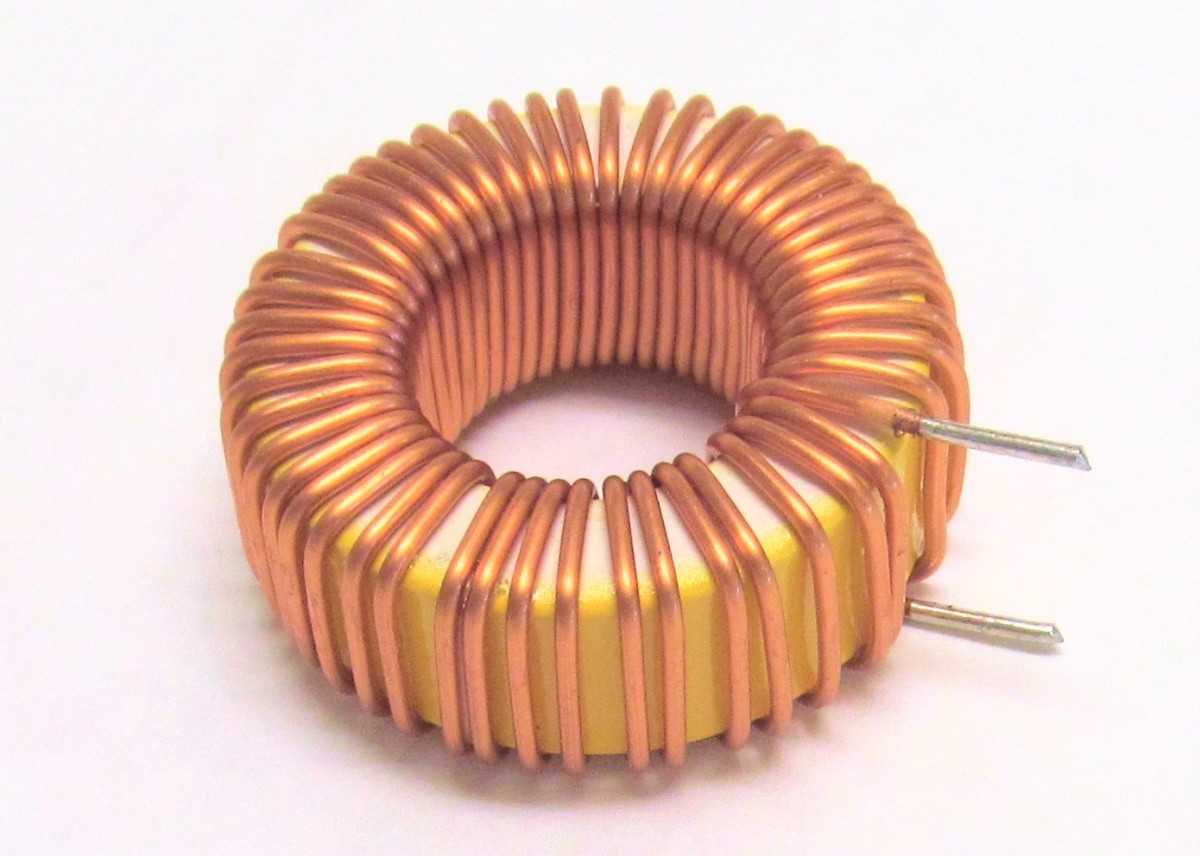

• Кольцевую (тороидальную)
• П-образную
• Ш-образную

Выбор формы сердечника зависит от требуемых характеристик дросселя и условий его эксплуатации.

Применение электротехнических дросселей

Где используются электротехнические дроссели? Рассмотрим основные области применения:

Фильтры в источниках питания

В импульсных блоках питания дроссели применяются для сглаживания пульсаций выпрямленного напряжения. Как это работает? Дроссель накапливает энергию в магнитном поле во время пиков напряжения и отдает ее в периоды спада, тем самым выравнивая напряжение.

Пусковые устройства для люминесцентных ламп

В схемах включения люминесцентных ламп дроссель выполняет две важные функции:

• Обеспечивает высокое напряжение для зажигания лампы
• Ограничивает ток через лампу в рабочем режиме

Без дросселя люминесцентная лампа быстро перегорела бы из-за чрезмерного тока.

Фильтры электромагнитных помех

Дроссели эффективно подавляют высокочастотные помехи в электрических цепях. Почему это важно? Электромагнитные помехи могут вызывать сбои в работе чувствительного электронного оборудования, поэтому их подавление критично во многих приложениях.

Сварочные аппараты

В сварочных аппаратах дроссель помогает стабилизировать сварочную дугу. Как это происходит? При колебаниях тока дуги дроссель сглаживает их, обеспечивая более стабильное горение дуги и, как следствие, лучшее качество сварного шва.

Механический дроссель: устройство и применение

Механический дроссель представляет собой устройство для регулирования потока жидкости или газа. Как он устроен? Основной элемент — это заслонка, которая может поворачиваться, изменяя площадь проходного сечения.

Где применяются механические дроссели? Вот несколько примеров:

Двигатели внутреннего сгорания

В автомобильных двигателях дроссельная заслонка регулирует подачу воздуха в цилиндры. Как это влияет на работу двигателя? При нажатии на педаль газа заслонка открывается шире, увеличивая поток воздуха и, соответственно, мощность двигателя.

Гидравлические и пневматические системы

В этих системах дроссели используются для регулирования скорости движения исполнительных механизмов. Как это работает? Изменяя степень открытия дросселя, можно управлять потоком рабочей жидкости или воздуха, тем самым контролируя скорость движения.

Системы отопления и кондиционирования

В климатических системах дроссели регулируют поток теплоносителя или хладагента. Зачем это нужно? Такое регулирование позволяет точно поддерживать заданную температуру в помещении.

Как проверить исправность дросселя

Дроссели — достаточно надежные устройства, но иногда они могут выходить из строя. Как проверить исправность электротехнического дросселя? Вот несколько методов:

Проверка обрыва цепи

Самый простой способ — прозвонка мультиметром. Как это сделать?

1. Установите мультиметр в режим прозвонки
2. Подключите щупы к выводам дросселя
3. Если цепь замкнута, прибор подаст звуковой сигнал

Отсутствие сигнала указывает на обрыв обмотки.

Измерение сопротивления

Этот метод позволяет выявить межвитковое замыкание. Как провести измерение?

1. Переключите мультиметр в режим измерения сопротивления
2. Измерьте сопротивление между выводами дросселя
3. Сравните полученное значение с номинальным

Значительное отклонение (более 20%) может указывать на межвитковое замыкание.

Проверка индуктивности

Для точной диагностики необходимо измерить индуктивность дросселя. Как это сделать?

1. Используйте специальный измеритель индуктивности
2. Подключите прибор к выводам дросселя
3. Сравните измеренное значение с паспортным

Существенное отклонение от номинала свидетельствует о неисправности.

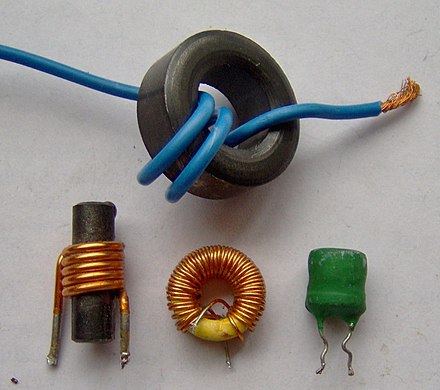

Виды дросселей по конструкции и назначению

Дроссели могут различаться по своей конструкции и назначению. Какие бывают виды дросселей? Рассмотрим основные типы:

По типу сердечника

• С ферритовым сердечником
• С железным сердечником
• С воздушным сердечником

По форме сердечника

• Тороидальные
• Стержневые
• Ш-образные

По назначению

• Сетевые (входные) дроссели
• Выходные дроссели
• Дроссели фильтров электромагнитных помех
• Дроссели для люминесцентных ламп

По способу намотки

• С однослойной обмоткой
• С многослойной обмоткой
• С секционированной обмоткой

Выбор конкретного типа дросселя зависит от требований конкретного применения, таких как рабочая частота, ток, напряжение и условия эксплуатации.

Преимущества и недостатки использования дросселей

Как и любое техническое решение, применение дросселей имеет свои плюсы и минусы. Рассмотрим основные преимущества и недостатки:

Преимущества

• Эффективное сглаживание пульсаций тока
• Подавление высокочастотных помех
• Простота конструкции и надежность
• Отсутствие необходимости в дополнительном питании
• Возможность работы с большими токами

Недостатки

• Относительно большие габариты и вес (особенно для мощных дросселей)
• Возможность насыщения сердечника при больших токах
• Паразитная емкость обмотки, ограничивающая рабочий диапазон частот
• Потери энергии на нагрев
• Возможность создания электромагнитных помех

Несмотря на недостатки, в большинстве случаев преимущества использования дросселей перевешивают, что обусловливает их широкое применение в электротехнике и электронике.

устройство и виды — Техника на vc.ru

Дросселем называют пассивный радиоэлемент, состоящий из катушки индуктивности с сердечником или без него. Этот термин произошел от немецкого «drosseln» — ограничивать или гасить. Такое слово хорошо выражает основную его функцию — сглаживание пульсации напряжения.

6072 просмотров

Принцип работы и применение дросселей

«ЗУМ-СМД» расскажет о принципе работы, классификации дросселей и о том, где они используются.

Фильтры сглаживания выпрямленного напряжения

Дроссель может накапливать энергию и преобразовывать ее в магнитное поле. Этот процесс обратимый, поэтому после окончания воздействия электродвижущей силы, энергия из магнитной индукции опять преобразуется в электрический ток. Элемент эффективно восполняет временные энергетические провалы, возникающие на выходе импульсного или синусоидального выпрямителя.

Преобразователи

На дросселе легко построить повышающий, понижающий, инверсивный или двухполярный преобразователь напряжения. Так как катушка дросселя состоит из целостного проводника, то изготовленные на их базе преобразователи имеют гальваническую связь входа с выходом.

Подавление помех

Основными источниками питающего напряжения являются генераторы постоянного или переменного низкочастотного напряжения. В таких цепях могут возникать помехи, вызванные:

• воздействием активной нагрузки каскадов, параллельно подключенных к питанию;

• наличием резистивного и индуктивного сопротивления линий питания каскадов, имеющих импульсное потребление;

• электромагнитными наводками на питающие проводники;

• дребезгом контактов разъемов питания и др.

С помехами, вызванными перечисленными выше причинами, эффективно справляются дроссели. Для низкочастотных переменных, а тем более постоянных напряжений в цепях питания, они практически не создают сопротивления. А вот помехи представляют собой высокочастотную составляющую, которая эффективно подавляется дросселем.

Выполненные из медной проволоки проводники этих устройств практически не создают падения напряжения на них. Это очень важно при малых разностях потенциала на нагрузке и больших токах в их цепях.

Полосовые или частотные фильтры

Иногда нужно развязать переменные составляющие разных частот или максимально изолировать их. При этом частотных полос может быть несколько. С такими задачами справляются дроссели, которые не требуют дополнительного питания для их работы. Также они могут использоваться в цепях обратных связей каскадов активных усилительных компонентов, в том числе интегральных.

Классификация дросселей

Дроссели можно разделить:

• по параметрам;
• типу сердечников;
• конструкции;
• габаритам;
• типу монтажа.

У низкочастотные дросселей большое количество витков намотаны на сердечники из мягкой стали. Высокочастотные индуктивности наматывают на ферримагнитных сердечниках различной конфигурации или вообще без них. Катушка таких устройств может быть выполнена на пластиковом каркасе или даже без него.

Чип-фильтры имеют многослойную структуру, такие дроссели используются, в основном, для SMD-монтажа. Безвитковые дроссели представляют собой ферритовые трубки, внутри их отверстий находится проводник, на котором гасятся помехи частотой от 0,1 МГц до нескольких ГГц.

Применение дросселей позволяет решать задачи построения эффективных устройств электроники и компьютерной техники. Качество современных пассивных приборов достигается с помощью инновационного оборудования, технологий и качественных материалов.

Устройство и виды дросселя, классификация по типу конструкции и сферы применения, зачем он нужен

Термин «дроссель» в переводе с немецкого языка означает «ограничивать» или «сглаживать» в зависимости от контекста. В технике применяют два вида этого устройства: механический и электротехнический. Термин «ограничивать» больше подходит к первому виду, а «сглаживать» — ко второму, но лучше разобраться подробнее, для чего бывает нужен дроссель и как он устроен.

• Электротехнический вид
• Особенности конструкции
• Сфера применения
• Проверка исправности
• Механический дроссель

Электротехнический вид

По своей конструкции этот вид устройства представляет собой магнитопроводящий сердечник с намотанным на него проводником. При прохождении через него переменного тока возникает магнитный поток в сердечнике, имеющий небольшое временное запаздывание по сравнению с силой тока. В период спадания прохождения электротока магнитный поток еще некоторое время находится на стадии возрастания и индуцирует ток, имеющий направление, противоположное основному.

Иначе говоря, дроссель является индукционным сопротивлением, способным сглаживать пиковые значения силы тока уменьшать амплитуду пульсации. Это свойство используется во многих бытовых и промышленных электроприборах, работающих от сети переменного тока.

Особенности конструкции

Как отмечалось, конструктивно это устройство состоит из проводника, который намотан на сердечник. По форме сердечник может быть любым:

• линейным;
• кольцеобразным;
• овальным;
• подковообразным.

Выпускаются эти элементы как открытого типа, так и с закрытым корпусом в зависимости от сферы применения и конструкции конкретного прибора.

Сфера применения

Во время включения электродвигателей переменного тока отмечается скачок напряжения. Дроссель в этом случае играет роль токоограничителя и защищает сеть от перегрузки.

В стабилизаторах напряжения такое устройство служит для уменьшения амплитуды переменного тока и сглаживания пульсаций.

В магнитных усилителях устанавливаются особые дроссельные устройства: их сердечник способен подмагничиваться постоянным током. Изменяя параметры последнего, можно изменять параметры самого дросселя, а конкретно — индуктивное сопротивление.

В лампах дневного света (ЛДС) дроссель выполняет две задачи:

• способствует зажиганию тлеющего разряда после срабатывания стартера;
• предотвращает мигание лампы из-за перепадов напряжения в сети.

В инверторах и импульсных блоках питания применяют дроссельные блоки с целью ограничения резких всплесков тока. Рассматриваемое устройство в этом случае играет роль фильтра.

При выборе сварочного аппарата возникает дилемма: отдать предпочтение качеству или цене. Второе, как правило, побеждает. Более дешевые «сварочники» отличаются тяжелым зажиганием дуги и разбрызгиванием металла во время сварки из-за пульсаций силы тока. Использование дросселя в цепи сварочного аппарата позволяет получить качественный и ровный сварочный шов, упрощает поджиг дуги и ее удержание.

Проверка исправности

Конструкция дросселя настолько простая, что он очень редко выходит из строя. Но к сожалению, иногда это случается. Самые распространенные неисправности — межвитковое замыкание и обрыв цепи, причинами которых, как правило, являются внешние воздействия (вибрация, намокание, механическое повреждение и т. п. ).

Обрыв цепи диагностировать проще всего: с помощью прозвонки или тестера проверяется цепь между контактами на входе и выходе. Если мультиметр показывает бесконечное сопротивление или на прозвонке индикатор не горит, значит, где-то есть обрыв.

Замыкание между витками определить при помощи прозвонки не получится. В этом случае необходим прибор, который точно замеряет сопротивление. Используют мультиметр в режиме омметра, замеряют показатели и сравнивают с номинальным значением. При расхождении более 20% однозначно необходима замена дросселя, так как присутствует межвитковое замыкание.

Механический дроссель

Этот класс устройства имеет два типа: с механическим и электрическим приводом. По своей конструкции они представляют собой заслонку с тем или иным приводом, регулирующую прохождение потока газа или жидкости.

Львиная доля механических дросселей установлена на двигателях внутреннего сгорания между впускным коллектором и воздушным фильтром. Нажатие на педаль акселератора поворачивает дроссельную заслонку и увеличивает поток входящего воздуха. Это приводит к увеличению подачи топливно-воздушной смеси в цилиндры и ускоряет двигатель.

Если педаль газа соединена тросиком или системой тяг с дросселем — значит, последний имеет механический привод, характеризующийся высокой надежностью и простотой ремонта. В некоторых моделях автомобилей для более точного управления оборотами двигателя используется система из датчиков положения педали газа и электропривода заслонки дросселя.
