Что такое дроссель для люминесцентных ламп. Для чего он нужен в схеме подключения. Как работает дроссель в цепи люминесцентной лампы. Какие бывают виды дросселей. Как правильно подобрать и подключить дроссель.
Что такое дроссель для люминесцентных ламп и для чего он нужен
Дроссель для люминесцентных ламп — это электромагнитное устройство, которое выполняет роль балласта в схеме подключения газоразрядных источников света. Его основное назначение — ограничение тока через лампу и обеспечение ее стабильной работы.
Конструктивно дроссель представляет собой катушку индуктивности с ферромагнитным сердечником. Обмотка выполняется медным или алюминиевым проводом и помещается в защитный корпус.
Основные функции дросселя в схеме люминесцентной лампы:
- Ограничение пускового тока при включении лампы
- Стабилизация рабочего тока во время горения лампы
- Формирование высоковольтного импульса для зажигания разряда
- Компенсация реактивной мощности
- Подавление радиопомех
Без дросселя люминесцентная лампа не сможет нормально работать, так как ее вольт-амперная характеристика нестабильна. Дроссель выполняет роль токоограничивающего элемента, не позволяя току бесконтрольно нарастать.
Принцип работы дросселя в схеме люминесцентной лампы
Принцип действия дросселя основан на явлении электромагнитной индукции. При протекании переменного тока через обмотку возникает переменное магнитное поле, которое наводит ЭДС самоиндукции, препятствующую изменению тока.
Рассмотрим, как работает дроссель на разных этапах включения люминесцентной лампы:
1. Момент включения
При подаче напряжения дроссель ограничивает пусковой ток, который мог бы повредить электроды лампы. Ток через обмотку нарастает постепенно.
2. Зажигание лампы
За счет явления самоиндукции при размыкании цепи стартером на электродах лампы формируется высоковольтный импульс, поджигающий дуговой разряд.
3. Стабильное горение
Во время работы лампы дроссель поддерживает ток на заданном уровне, компенсируя колебания напряжения сети. Это обеспечивает стабильность светового потока.Таким образом, дроссель выполняет роль «умного» балласта, адаптируясь к разным режимам работы лампы.
Виды дросселей для люминесцентных ламп
Существует несколько типов дросселей, которые различаются по конструкции и принципу действия:
1. Электромагнитные дроссели (ЭмПРА)
Это классический вариант с обмоткой на магнитопроводе. Их преимущества:
- Простая и надежная конструкция
- Низкая стоимость
- Устойчивость к перепадам напряжения
Недостатки: большие габариты, низкий КПД, шум при работе.

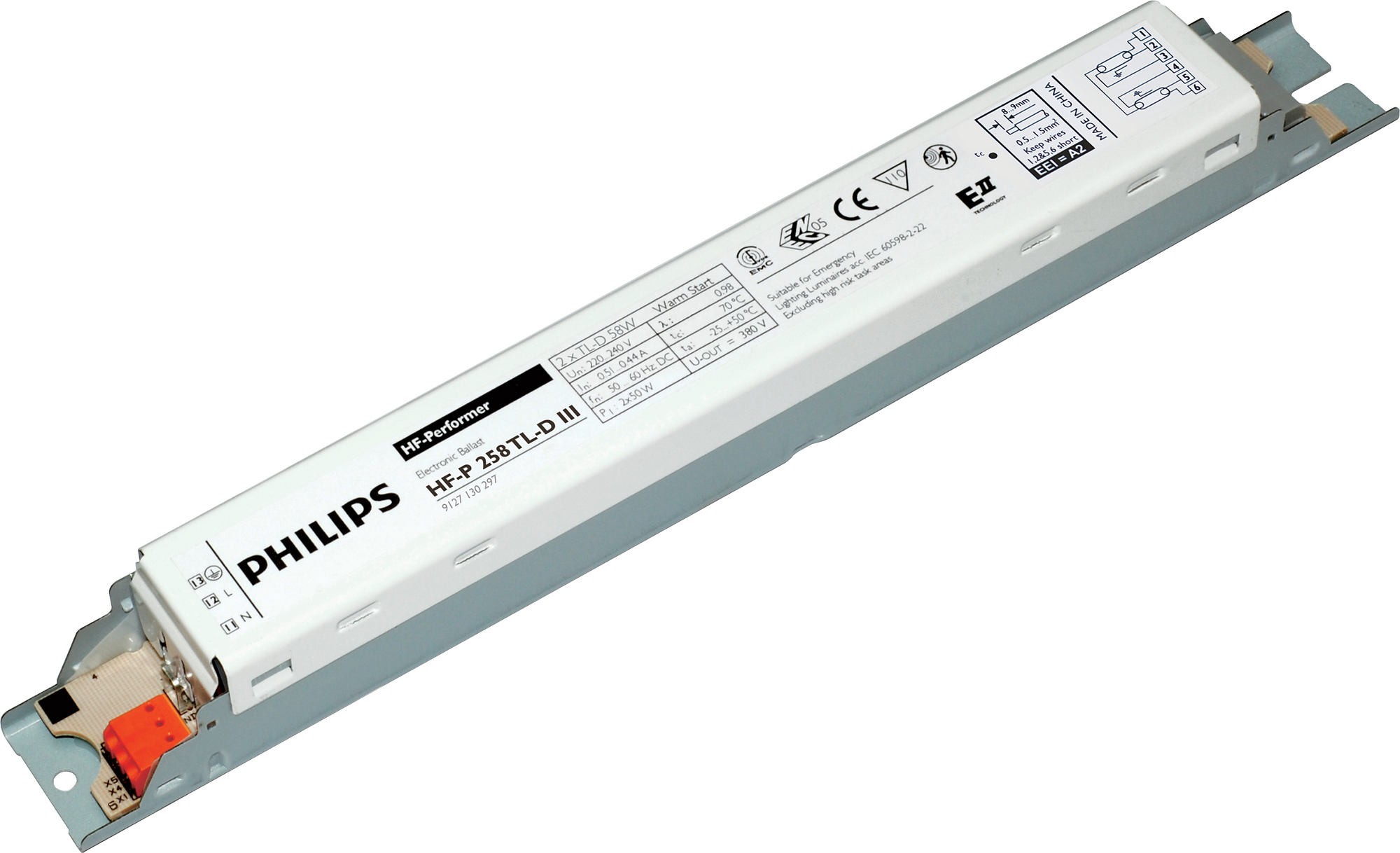

2. Электронные балласты (ЭПРА)
Современное решение на основе полупроводниковых элементов. Их достоинства:
- Высокий КПД (до 95%)
- Отсутствие шума и мерцания
- Компактные размеры
- Мгновенное включение лампы
Минусы: высокая стоимость, чувствительность к скачкам напряжения.
3. Гибридные дроссели
Сочетают электромагнитную и электронную части. Обеспечивают оптимальный баланс характеристик при умеренной цене.
Как правильно подобрать дроссель для люминесцентной лампы
При выборе дросселя необходимо учитывать следующие параметры:
1. Мощность лампы
Мощность дросселя должна соответствовать мощности лампы. Например, для лампы 36 Вт нужен дроссель на 36 Вт.
2. Тип цоколя
Дроссель подбирается под конкретный тип цоколя лампы (G13, G5 и т.д.).
3. Напряжение питания
Убедитесь, что дроссель рассчитан на напряжение вашей сети (обычно 220В).
4. Коэффициент мощности
Чем выше cos φ, тем эффективнее работа схемы. У хороших дросселей cos φ > 0,85.
5. Класс энергоэффективности
Выбирайте дроссели класса А2 или А3 для максимальной экономии энергии.
Правильно подобранный дроссель обеспечит оптимальную работу лампы и долгий срок службы.
Схема подключения дросселя к люминесцентной лампе
Типовая схема подключения дросселя включает следующие элементы:
- Дроссель
- Стартер
- Конденсатор
- Люминесцентная лампа
Порядок подключения:
- Дроссель подключается последовательно с лампой
- Стартер подключается параллельно лампе
- Конденсатор подключается параллельно входным клеммам для компенсации реактивной мощности
При использовании электронного балласта стартер не требуется, схема упрощается.
Неисправности дросселей и их диагностика
Основные признаки неисправности дросселя:
- Лампа не зажигается или мигает
- Сильный нагрев или гудение дросселя
- Быстрое перегорание ламп
- Срабатывание защиты в электрощите
Как проверить дроссель:
- Визуальный осмотр на предмет повреждений
- Проверка сопротивления обмотки мультиметром
- Измерение тока утечки на корпус
- Проверка индуктивности специальным прибором
При обнаружении неисправности дроссель подлежит замене. Ремонт обычно экономически нецелесообразен.
Преимущества и недостатки использования дросселей
Рассмотрим основные плюсы и минусы применения дросселей в люминесцентных светильниках:
Преимущества:
- Увеличение срока службы ламп
- Стабилизация светового потока
- Защита от перегрузок
- Подавление радиопомех
- Простота конструкции (для ЭмПРА)
Недостатки:
- Потери энергии (особенно у ЭмПРА)
- Мерцание света на частоте 100 Гц
- Увеличение веса светильника
- Возможность возникновения шума
- Чувствительность к перепадам напряжения (ЭПРА)
Несмотря на недостатки, применение дросселей остается обязательным для нормальной работы люминесцентных ламп.
Современные тенденции в развитии пускорегулирующей аппаратуры
Развитие технологий не стоит на месте, и в сфере пускорегулирующей аппаратуры наблюдаются следующие тенденции:
- Переход от электромагнитных к электронным балластам
- Разработка «умных» ЭПРА с возможностью диммирования
- Интеграция балластов в системы управления освещением
- Повышение энергоэффективности и снижение тепловыделения
- Миниатюризация конструкций
Эти инновации позволяют повысить эффективность и удобство использования люминесцентных светильников, продлевая срок их «жизни» на рынке, несмотря на конкуренцию со стороны светодиодных технологий.
В заключение отметим, что правильный выбор и грамотное использование дросселя играет ключевую роль в обеспечении эффективной и долговечной работы люминесцентных светильников. Понимание принципов работы и особенностей различных типов дросселей позволяет оптимизировать системы освещения и снизить эксплуатационные расходы.
для чего он нужен, схема подключения, принцип работы
На чтение 9 мин Просмотров 529 Опубликовано Обновлено
Содержание
- Что такое дроссель
- Классификация дросселей
- Для чего он нужен
- Как подбирать электромагнитный дроссель
- Как происходит запуск и работа ламп
- Схема подключения к лампе
- Неполадки дросселя и их диагностика
Все люминесцентные лампы имеют в конструкции элемент, ограничивающий силу тока — дроссель, или балласт. Он стабилизирует сеть от неконтролируемого нарастания показателей, исключая пульсации.
Что такое дроссель
Дроссель представляет собой катушку индуктивности (если быть точным в терминах, то в данном случае индуктивную катушку), расположенную на ферромагнитном сердечнике (обычно из магнитомягкого сплава). Эта катушка, как любой проводник, обладает омическим сопротивлением, а также реактивным сопротивлением индуктивного характера, которое проявляется в цепях переменного тока. Конструкция дросселя (балласта) такова, что реактивное сопротивление преобладает над активным. Вся конструкция помещена в корпус из металла или пластика.
Классификация дросселей
В люминесцентных лампах применяются дроссели электронного или электромагнитного типа (ЭмПРА). Оба вида обладают своими особенностями.

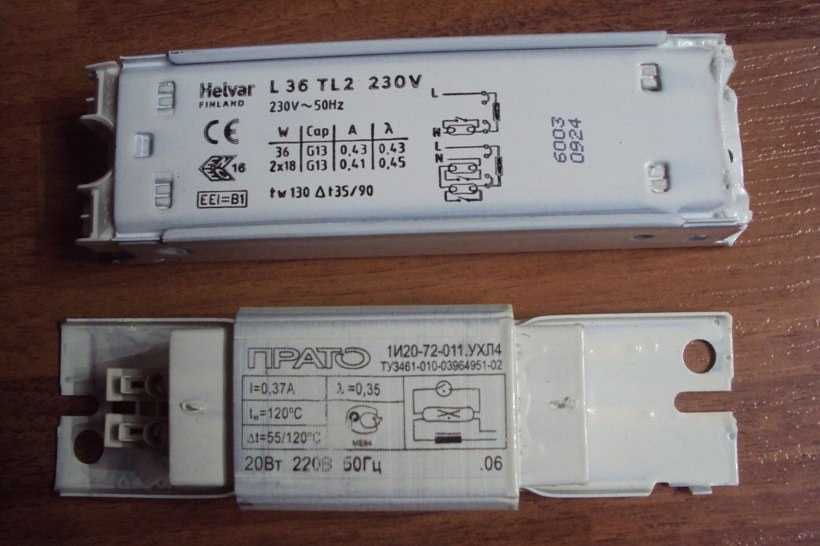

Электромагнитный дроссель представляет собой катушку с металлическим сердечником и обмоткой из медного или алюминиевого провода. Диаметр провода влияет на функциональность светильника. Модель достаточно надежна, однако потери мощности до 50% ставят под сомнение ее эффективность.
Электромагнитные конструкции не синхронизируются с частотой сети. Это приводит к появлению вспышек непосредственно перед зажиганием лампы. Вспышки практически не мешают комфортно использовать светильник, однако негативно воздействуют на пускорегулирующий аппарат.
Несовершенство электромагнитных технологий и значительные потери мощности при их использовании приводят к тому, что на смену таким приборам приходят электронные пускорегулирующие аппараты.
Электронные дроссели конструктивно сложнее и включают в себя:
- Устройство для изменения коэффициента мощности. Контролирует сдвиг переменного тока по фазе.
- Сглаживающий фильтр, снижающий уровень пульсаций переменного тока в системе.
- Инвертор. Преобразовывает постоянный ток в переменный.
- Балласт. Катушка индукции, которая подавляет нежелательные помехи и плавно регулирует яркость свечения.
Иногда в современных ЭПРА можно встретить встроенную защиту от перепадов напряжения.
Для чего он нужен
Любой дроссель выполняет функции последовательного резистора.
Однако в отличие от обычного сопротивления он обеспечивает лучшую фильтрацию без пульсаций переменного тока или гудения электроприбора.
В современной технике используются две конфигурации питания: конденсаторная и дроссельная. В первом случае дроссель не обязателен для подачи напряжения, однако в качестве дополнительного фильтра ему нет равных.
Как подбирать электромагнитный дроссель
При выборе электромагнитного дросселя (балласта) обращайте внимание на мощность.При выборе электромагнитного дросселя обращайте внимание на параметры:
- Рабочее напряжение. Для стандартных домашних сетей требуются устройства на 220 – 240 В с частотой 50 Гц.
- Мощность. Должна соответствовать мощности лампы. Если требуется подключить две или более лампы, мощность дросселя должна соответствовать сумме их мощностей.
- Ток. Допустимый показатель указывается в Амперах на корпусе.
- Коэффициент мощности. Желательно подбирать устройства с максимальными значениями параметра.
Для ЭмПРА он обычно не превышает 0,5, так что потребуется дополнительный конденсатор. - Рабочая температура. Диапазон температур окружающей среды и дросселя, при котором все элементы оставются исправными.
- Энергетическая эффективность. Определяется классом в соответствии с принятой градацией. Для ЭмПРА характерны средние классы B1 и B2.
- Параметры конденсатора. Рабочее напряжение и емкость конденсатора, который подключается параллельно к питающей сети.
Для ЭмПРА он обычно не превышает 0,5, так что потребуется дополнительный конденсатор.Как происходит запуск и работа ламп
Люминесцентная лампа, в отличие от обычной, включается в сеть не напрямую. Это связано с ее устройством и принципом работы.
Для ее зажигания надо:
- обеспечить эмиссию электронов из катодов, выполненных в виде нитей накаливания;
- ионизировать межэлектродный промежуток, заполненный парами ртути, с помощью высоковольтного импульса.
Дальше работа лампы будет продолжаться до снятия питания за счет дугового разряда между электродами.
В исходном положении выключатель питания разомкнут, контакты стартера также разомкнуты.
В первый момент, после подачи напряжения на схему небольшой ток (в пределах 50 мА) течет по цепи дроссель – нить 1 лампы – тлеющий разряд в колбе стартера – нить 2 лампы. За счет этого слабого тока нагреваются и замыкаются контакты стартера, и ток течет через нити накаливания, нагревая их и создавая эмиссию электронов.
Работа газоразрядной лампы, стадия 2 (красным выделен путь тока).Этот ток ограничивается сопротивлением дросселя. Без такого ограничения нити накаливания сгорят от сверхтока.
Работа газоразрядной лампы, стадия 3.После остывания контактов стартера они размыкаются. За счет разрыва цепи с большой индуктивностью формируется импульс напряжения (до 1000 вольт), который ионизирует разрядный промежуток между двумя нитями лампы. Через ионизированный газ начинает течь ток, который вызывает свечение паров ртути. Это свечение инициирует зажигание люминофора.
Этот ток также ограничивается комплексным сопротивлением стартера. А стартер на дальнейшую работу светильника влияния не оказывает.
Очевидно, что стартер играет в процессе работы светильника важную роль:
- ограничивает ток при разогреве нитей лампы;
- формирует зажигающий импульс высокого напряжения;
- ограничивает ток газового разряда.
Для выполнения этих функций балласт должен обладать достаточной индуктивностью, чтобы создать положенное реактивное сопротивление переменному току и чтобы сформировать высоковольтный импульс за счет явления самоиндукции.
Дроссель помогает избавиться от этого эффекта. Он превращает переменное низкочастотное напряжение бытовой сети в постоянное, а затем инвертирует его обратно в переменное, но уже на высокой частоте и пульсации исчезают.
Читайте также
Как переделать светильник дневного света в светодиодный
Схема подключения к лампе
Схема подключения проста: цепь с последовательно соединенным дросселем и лампой.
Система подключается к сети 220 В на частоте 50 Гц. Дроссель выполняет функции корректировщика и стабилизатора напряжения.
Неполадки дросселя и их диагностика
Люминесцентные лампы иногда выходят из строя. Причины разные: от заводского брака до неправильной эксплуатации. В ряде случаев ремонт можно сделать своими силами и простыми инструментами.
Перед ремонтом необходимо точно идентифицировать узел поломки. Для этого лампу и всю сопутствующую аппаратуру придется разобрать.
Необходимые инструменты:
- набор отверток с полностью изолированными рукоятками;
- монтажный нож;
- кусачки;
- пассатижи;
- мультиметр;
- индикаторная отвертка;
- моток медного провода (сечением от 0,75 до 1,5 мм²).
Дополнительно может потребоваться новый стартер, исправная лампа или дроссель. Все зависит от того, какой именно узел вышел из строя.
Поиск причины неисправности устройства.Читайте также
Как правильно проверить люминесцентную лампу
Наиболее распространенные проблемы:
- Лампа не включается и не реагирует на стартер. Причина может быть в любом из элементов, поэтому нужно поменять сначала стартер, затем лампу, попутно проверяя работоспособность схемы. Если не помогло, значит проблема в дросселе.
- Наличие в колбе небольшого разряда в виде змейки говорит о неконтролируемом возрастании тока. Причина неисправности точно в дросселе, который надо заменить. Иначе лампа быстро перегорит.
- Пульсации и мерцания во время работы. Замените последовательно сначала лампу, затем стартер. Чаще виновником оказывается дроссель, который перестает стабилизировать напряжение.
Обычно неисправность дросселя устраняется его заменой.
Однако при желании можно разобрать элемент и попытаться восстановить работоспособность. Здесь нужны серьезные познания в электротехнике и много времени. Учитывая небольшую стоимость нового дросселя, это нецелесообразно.
Из чего состоит дроссель для люминесцентных ламп. Схема подключения лампы дневного света. — защиту от скачков напряжения
Люминесцентный светильник — простое и надежное устройство, которое нечасто выходит из строя. Для включения используется пусковой комплект, который состоит из стартера и дросселя. Также в его схему включены два конденсатора. Рабочий элемент стартера, это наполненная инертным газом колба, в которой находятся два электрода — простой и биметаллический. Включение светильника дневного света происходит следующим образом:
В дополнение, устройство, включающее такой осветительный прибор: газовая лампа, масляная лампа, электрическая лампа, настольная лампа, карманная лампа, переносная установка, состоящая из небольшой лампы накаливания, ручного мешка и стек, содержащийся в поле.
Подключение двух ламп через один дроссель
Самый старый тип лампы, простая чашка или открытая металлическая чаша, была таковой с жидким жировым топливом, то есть люцерной, которая уже засвидетельствована в отдаленной цивилизации. Рожденный, вероятно, в Египте, присутствующий в Палестине уже в 16 веке. В эллинистическую эпоху светлая люцерна появилась с рельефными мотивами на большом плече. Украшенные и различной формы были римские светильники; в дополнение к наиболее распространенному закрытому типу с рисунками на верхней панели и названиям производителя, были многочисленные в форме танка, животного, чашки, поддерживаемого колонкой, которая простирается вверх, заканчиваясь кольцом, которое должно быть вставлено в опорный крюк.
- При подаче напряжения, в колбе стартера возникает тлеющий разряд.
- Тлеющий разряд нагревает биметаллический электрод. Под действием температуры, он изменяет исходную форму, и замыкает электрическую цепь.
- В замкнутой цепи ток возрастает, электроды лампы разогреваются, нагревая пары ртути в колбе.
- В отсутствие переходного напряжения разряда, биметаллический электрод остывает, и возвращается в исходное положение. Электрическая цепь размыкается.
- При разрыве цепи, за счет самоиндукции дросселя, возникает бросок напряжения.
- Высоковольтный импульс в атмосфере аргона, которым заполнена колба, поджигает дугу между электродами лампы.
- Цепь замыкается через разряд в лампе, вследствие чего напряжение на стартере падает, и его повторного включения не происходит. Цепь подогрева электродов размыкается.
Почему не включается?
Первым делом, необходимо проверить, подается ли напряжение при включении светильника. Если питание подается исправно, то причина кроется в одной из трех его составных частей.
В катакомбах было найдено множество образцов свечных ламп, украшенных символическими или библейскими мотивами. Однако в средние века терракотовые лампы уступали место тем бронзовым или серебряным шкафам, кустарникам или баночкам христианских церквей, рядом с которыми великие латунные лампы, грызенные и богато украшенными эмалями, а также окрашенное стекло, типичное для исламского искусства.
Настоящие шедевры шедевра — бронзовые, серебряные и золотые подвески сек.
С введением масла в девятнадцатом веке фарфоровая лампа, чья характерная форма, из круглого резервуара, повторялась газовыми и электрическими лампами. Они могут быть раскаленными или пламенными. Первый использует свет, испускаемый сеткой из текстильного волокна, обычно покрытой оксидами тория, огнестойкими газом, выделяемым газом: это лампа Ауэра. Свободные пламенные лампы непосредственно используют свет, образующийся при сжигании легковоспламеняющегося вещества, такого как нефть или ацетилен. Для горных работ используются предохранительные лампы, в которых распространение пламени предотвращается в окружающей среде.
Проверить лампу и стартер, не составит труда, так как эти детали легко заменяются. Проще всего заменяется стартер, да и в хозяйстве, обычно, есть несколько исправных. С него и следует начать. Если исправного стартера под рукой нет, можно вынуть из работающего светильника. Это, кстати, будет гарантией его исправности.
Если замена стартера не помогла, пробуем поменять лампу. В случае если после замены, светильник все равно не работает, остается один подозреваемый — дроссель.
Фактически, мины часто используют лампы, питаемые от электрических аккумуляторов, которые могут перевозиться вручную или закрепляться на головном уборе. пламя — это те, которые используются в физике для лабораторных целей в качестве монохроматических источников света: они приводят к сжиганию определенных солей с испусканием света определенной длины волны. Пламенная лампа для сварки: тип припоя, состоящий из переносной горелки для жидкого или газообразного топлива, которая производит регулируемое пламя.
Электрические лампы: общие
Он используется для простых операций сварки с использованием материала с низкой температурой плавления. Электрическая лампа — источник света, питаемый от электричества. Его основными характеристиками являются напряжение питания, поглощенная мощность, спектр испускаемого света и эффективность, т.
е. облученный световой поток на единицу поглощенной мощности. Интенсивность света выражается полярной диаграммой, исходящей из центр лампы; Пересечение полярной диаграммы с разными плоскостями обеспечивает фотометрические кривые лампы относительно этих плоскостей.
Проверка дросселя
На неисправность, еще да того как светильник перестал включаться, указывает нестабильная работа лампы дневного света. Через некоторое время после включения, появляется мерцание, или огненная «змейка» внутри колбы.
Причиной выхода дросселя из строя, являются обрыв обмотки, или межвитковое замыкание. В случае обрыва, при проверке сопротивления тестером, прибор выдаст бесконечность, в случае межвиткового замыкания — минимальное сопротивление, вплоть до нуля. Внешним признаком межвиткового замыкания будет появление запаха гари, перегрев дросселя, появление желтых или коричневых пятен на его поверхности.
Лампы накаливания электрические
В соответствии с принципом работы имеются: лампы накаливания, флуоресцентные, разрядные и дуговые.
лет были усилены исследования по разработке ламп низкого потребления с другими принципами, отличными от ламп накаливания. Также была произведена лампа для плавки серы, состоящая из сферы, мяч для гольфа, который содержит инертный газ и небольшое количество серы. В лампах накаливания излучение света обусловлено нагревом Джоуля нитью, пропускаемой электрическим током. Нить накаливания, поддерживаемая стеклянной трубкой, несущей силовые провода и любые опоры, помещается в колбу, в стекле и приваривается к нему, в котором производится вакуум для предотвращения окисления самой нити: иногда в колбу вводят инертный газ для замедления испарения нити накала, продлевая ее продолжительность.
При замене вышедшего из строя дросселя на новый, обратите внимание на соответствие мощностей лампы и дросселя.
При проведении ремонтных работ, надо помнить о правилах электробезопасности. Проводить все действия только с выключенным прибором, убедиться, что конденсаторы разряжены.
Почему не включается?
Подключение лампы к питающей цепи осуществляется с помощью муфты, которая может быть винтовой или байонетной.
Байонетная муфта используется для вибрационных ламп, которые могут вызвать ослабление винтового соединения. в стекле, которые могут иметь различные формы, могут быть прозрачными или шлифованными или опалиными, чтобы уменьшить блики; иногда он окрашен, чтобы изменить спектр излучения. Они используются в медицине для терапевтических целей, в промышленности, для сушки красок и для термической обработки, а также для разведения животных.
На сегодняшний день, традиционная пускорегулирующая аппаратура для люминесцентных ламп используется в большей части люминесцентных светильников. В частности, они широко применяются при работе самых распространенных люминесцентных ламп Т8. Главным достоинством электромагнитных дросселей, благодаря которому они пока конкурируют с электронными аналогами, можно отнести невысокую стоимость: более надежные, экономичные и функциональные электронные балласты обходятся в несколько раз дороже.
Электрические лампы для фотосъемки
Специальная лампа частично покрыта серебром для создания отражателя, который фокусирует луч света: даже инфракрасные лампы и некоторые осветительные лампы оснащены внутренним отражателем.
Они представляют собой особый тип ламп накаливания, что позволяет избежать осаждения, на внутренней стенке колбы, испарившегося вольфрама из нити, что чернеет уменьшая эффективность лампы. Для начинки газы добавляют галогены, которые сочетают в себе с вольфрамом, что он является летучим, соединение является газообразным и прозрачным и не осаждается на стенках лампы, но имеет тенденцию возвращаться к нити, где из-за конвективных движений, где при самой высокой температуре он снова распадается на галоген и вольфрам Вольфрам наносится на нить, а галоген доступен для последующего циклического процесса.
Основный функции ПРА:
Основными функциями ПРА можно назвать зажигание лампы и поддержание в норме ее светотехнических и эксплуатационных характеристик. Рабочая схема электромагнитного пускорегулирующего аппарата обычно состоит из балласта, конденсатора и стартера, который запускает работу лампы. Балласт является индуктивным сопротивлением, которое последовательно подключается с люминесцентной лампой и создает высокое напряжение (0,7-1,2 кВ) на электродах источника света.
В результате, в колбе формируется газовый разряд, ведущий к розжигу лампы. При этом дроссель для люминесцентных ламп стабилизирует ток в питающей сети, а конденсатор снижает радиопомехи и компенсирует реактивную мощность, которые возникают при зажигании люминесцентной лампы. При использовании электромагнитного балласта этот процесс (розжиг лампы) происходит с частотой около 100 Гц, что в два раза выше, чем частота тока в стандартной сети питания (50 Гц). Запускается люминесцентная лампа с магнитным ПРА обычно около 1-3 секунд.
Люминесцентные электрические лампы
Флуоресцентные лампы, особенно общие, до восьмидесятых годов, в форме трубки, за счет использования свойств определенных химических веществ, которые при возбуждении ультрафиолетовым излучением, не видимый с «человеческим глазом, испускают излучение длины д» больше волны, воспринимаемые в виде света. Современная люминесцентная лампа состоит из стеклянной трубки с двумя концевыми сварными электродами, содержащими пары ртути низкого давления и небольшим количеством арго, которые служат для облегчения зажигания.
Из чего состоит дроссель для лампы:
Балласт для ламп представляет собой электромагнитный дроссель, то есть катушку с металлическим сердечником, имеющую обмотку из медного или алюминиевого провода. Диаметр провода обмотки, как правило, выбирается таким образом, чтобы дроссель для люминесцентных ламп не нагревался выше заданной температуры, необходимой для нормальной работы светильника. Потери в мощности при использовании электромагнитного балласта лежат в пределах 10-50%, в зависимости от мощности источника света – чем мощнее лампа, тем меньше потери. Согласно европейским стандартам, по уровню потерь мощности существуют три класса дросселей: B (особо низкие потери), C (пониженные потери) и D (нормальные потери). С 2001 года в странах Евросоюза балласты класса D не выпускаются. Большая часть дросселей отечественного производства относится к категории D.
Эти излучения влияют на флуоресцентные продукты, нанесенные на Люминесцентные лампы имеют высокую эффективность: 2% поглощенной электроэнергии преобразуется непосредственно в видимый свет, 38% в тепло и 60% в ультрафиолетовое возбуждающее излучение.
Из этого, однако, только 18% преобразуется из фосфора в видимый свет: оставшееся 42% инфракрасное излучение, т.е. еще нагревается. Таким образом, общий КПД снижается до 20%, что по-прежнему не менее 4 раз выше средней эффективности обычных ламп накаливания.
Люминесцентные лампы могут быть либо горячим катодом, либо холодным катодом. В первом случае, которые являются наиболее распространенными и используются электроды, приваренные к двум концам образованы вольфрамовой нити, покрытой окислами щелочноземельных металлов, который нагревают до приблизительно 950 ° С, в результате чего он должен пройти от тока, чтобы вызвать зажигание лампы. При нормальной работе электроды сохраняются горячими в результате ионной бомбардировки. Для зажигания, люминесцентные лампы требуют специального устройства, и для нормальной работы источника питания, который служит, чтобы сохранить текущую константу: обычно представляет собой «стабилизатор импеданс, но, с течением лет, электронные балласты были разработаны, что, в дополнении к обеспечивая» зажигание мгновенное мерцание, даже устранить стробоскопический эффект, характерный, поскольку лампа работает при 000 Гц.
Преимущества электромагнитного дросселя:
Преимуществами электромагнитных балластов можно назвать низкую стоимость, простоту в исполнении и слабую чувствительность к температурным перепадам. Однако, в сравнении с электронными аналогами, электромагнитные дроссели имеют ряд серьезных недостатков. В их числе можно отметить значительные потери в рабочей схеме, акустический шум при работе лампы, увеличенный вес светильников, меньший срок службы. Наиболее серьезным минусом, пожалуй, является относительно низкая частота розжига лампы, в результате чего освещение является мерцающим и негативно сказывается на утомляемости глаз. Помимо этого, низкая частота зажигания люминесцентной лампы способна создавать стробоскопический эффект. Если колеблющиеся или вращающиеся предметы (например, элементы токарного станка, циркулярной пилы, кухонного миксера и т.д.) движутся с частотой, равной или кратной частоте мерцания, то они будут казаться неподвижными. Поэтому на производстве является обязательной подсветка рабочих мест лампами накаливания.
Электрические разрядные лампы в газе
Хотя они имеют высокую стоимость, их большая эффективность и долговечность оправдывают их использование в бытовой технике. Из ртутных ламп выделяются световые излучения, генерируемые электрическим разрядом в смеси паров ртути и галогенида натрия, таллия, лития, индий и редкоземельных элементов, содержащихся в кварцевой трубке. В центре трубки разряд распространяется только на ртуть; в области вокруг галогенидов они разлагаются в галогене и металле, что излучает его характерное излучение. В наружной зоне, при контакте с кварцевыми стенками, металлы рекомбинируют с галогеном.
Электромагнитные дроссели для газоразрядных ламп высокого давления
Для работы газоразрядных ламп высокой интенсивности, таких как металлогалогенные лампы или, например, натриевые лампы высокого давления, также необходимы пускорегулирующие аппараты (Дроссель днат или дроссель дрл). По своей конструкции, электромагнитные дроссели для газоразрядных ламп схожи с электромагнитным балластом для люминесцентных ламп.
В частности, дроссель ДНаТ включает в себя рабочую схему, состоящую из ИЗУ (импульсного зажигающего устройства), балласта и компенсирующего конденсатора. Зажигание лампы происходит в результате пробоя импульсом высокого напряжения (до 6 кВ) межэлектродного пространства. Исключением из общей схемы является дроссель ДРЛ, который не содержит дополнительного зажигающего устройства, поскольку в данных лампах для розжига есть дополнительные электроды.
— регулирование яркости ламп
Эти лампы обладают очень высокой эффективностью, долговечностью и хорошей цветопередачей: они используются для уличного освещения. Существуют также различные типы специальных лампочек: черного или дерева, которые излучают ультрафиолетовое излучение с высокой длиной волны, которое возбуждает флуоресценцию. Они используются для световых эффектов в театрах и ночных клубах, для тестирования материалов и Аркадные лампы, которые теперь устарели, состоят из двух стержней графитового материала, включая электрическую дугу, в системе для поддержания расстояния между распорками, которые потребляются во время работы, и рефлектор, дают очень интенсивный свет и развивают очень высокую температуру и токсичные пары закиси азота.
Нужно отметить, что для газоразрядных ламп высокого давления следует подбирать балласт, соответствующий типу и мощности источника света. Например, дроссель 250 для лампы ДНаТ должен использоваться именно с натриевой лампой мощностью 250 Вт, а дроссель 400 – соответственно с лампой на 400 Вт. Только в этом случае газоразрядная лампа будет работать согласно номинальным техническим характеристикам.
Особенности ПРА для газоразрядных ламп:
При работе с электромагнитным дросселем ДРЛ, газоразрядные лампы достаточно долго разгораются – обычно не менее 5 минут, а также имеют определенные особенности при подключении. Тем не менее, пока классический магнитный балласт наиболее часто используется для работы газоразрядных ламп. Однако, в последнее время, производители активно разрабатывают электронные балласты для газоразрядных ламп высокого давления, которые обеспечивают более стабильную, длительную и экономичную работу источников света.
240 Вольт 5-11 Вт Дроссельный балласт
Возможно, в вашем браузере отключен JavaScript.
В вашем браузере должен быть включен JavaScript, чтобы использовать функциональные возможности этого Веб-сайт.
8,00 фунтов стерлингов без НДС
9,60 фунтов стерлингов с НДС
Ссылка на товар: ЕС9/240/50
EAN:
Производитель: Пролит
Код производителя: ЕС9/240/50
Предзаказ
12345678910111213141516171819202122232425262728293031323334353637383940414243444546474849505152535455565758596061626364656667686970717273747576777879808182838485868788899 0919293949596979899100
- Описание
- Направляющая для установки
- Отзывы клиентов
- Доставка и возврат
ОписаниеРуководство по установкеОтзывы покупателейДоставка и возврат
240 В, 5–11 Вт, дроссельный балласт
240 В, 5–11 Вт, дроссельный балласт Tridonic.
EC9 A27 50 Гц. Артикул № 20294646. V99/EC9A27.
Вольт:
240 В
Вт:
5-11 Вт
Длина:
41 мм
Диаметр:
31 мм 9 0006
Руководство по установке
Марион МакКаллум — Дата: 18 мая 2016 г.
Отлично
Оуайн Кларк — Дата: 16 марта 2016 г.
Очень хорошо — я бы дал 5, если бы было больше обновлений отправки
ДЖОН О’РЕЙЛИ — Дата: 02 марта 2017 г.
Отличный сервис, быстрая доставка и хорошее качество соотношение цены и качества
Энтони Карлтон — Дата: 09 марта 2018 г.
Был очень доволен обслуживанием
Филип О’Коннелл — Дата: 24 ноября 2016 г.
Товар был доставлен вовремя и в соответствии со спецификацией.
Альфред Лоури — Дата: 27 октября 2017 г.
Доставка Королевской почтой заняла 5 дней с момента заказа. Можно было быстрее.
Доставка
Доставка по Великобритании бесплатна, если вы потратите более 40 фунтов стерлингов.
Доставка и погрузка: Мы выполним ваш заказ либо в тот же день, либо на следующий день после того, как вы разместите его у нас, при условии, что это рабочий день.
(с понедельника по пятницу с 8:55 до 17:00) Если вы покупаете за пределами Великобритании, пожалуйста, свяжитесь с нами перед заказом, так как, скорее всего, будут дополнительные расходы на доставку. К сожалению, если большую посылку необходимо отправить курьером в Шотландское нагорье или на удаленный от берега остров, например в Северную Ирландию или на остров Манн, взимается дополнительная плата. Пожалуйста, свяжитесь с нами перед заказом. Кроме того, мы свяжемся с вами после получения вашего заказа. Доставки меньшего размера, которые можно отправить через Royal Mail, не требуют дополнительной оплаты. Расписание доставки: Мы стараемся отправить ваш заказ в день его получения. (с понедельника по пятницу) Мы доставим ваш заказ бесплатно, если общая сумма заказа составит 40 фунтов стерлингов или более, в противном случае стоимость доставки составит всего 4,50 фунта стерлингов. Мы доставим вам либо Почтой России, либо курьером, в зависимости от веса и стоимости заказа.
Некоторые предметы, такие как длинные люминесцентные лампы (3 фута и более), могут быть доставлены только курьером из-за длины и хрупкости продукта. К сожалению, как малый бизнес, мы не можем покрыть расходы на это. Эти продукты предварительно отобраны на нашем веб-сайте за дополнительную плату за доставку в размере 7,50 фунтов стерлингов без НДС. При заказе на сумму более 40 000 рублей доставка будет бесплатной.
Доставка обычно осуществляется в течение 5-7 дней или раньше, в зависимости от времени суток, когда мы получаем ваш заказ. Мы не можем отправлять заказы в выходные и праздничные дни. В случае, если у нас нет в наличии определенного товара, мы отправим вам все, кроме этого товара. Как только товар появится на складе, мы выполним ваш заказ без дополнительных затрат на доставку. Если вам срочно нужен товар, позвоните или напишите нам по электронной почте, указав «код товара», и мы немедленно сообщим, есть ли товар на складе. Доставка на следующий день: — Мы предлагаем услугу доставки на следующий день.
Обратите внимание, что заказы должны быть размещены до 14:00, чтобы гарантировать доставку на следующий РАБОЧИЙ день. Доставка на следующий день не распространяется на выходные. Если возникнут проблемы с запасами, мы сообщим вам как можно скорее, чтобы вы могли решить, хотите ли вы отменить покупку. Стоимость доставки на следующий день составляет всего 12 фунтов стерлингов. Назад Заказы: Если вашего товара нет в наличии, мы вернем вам заказ. Мы всегда сообщим вам по электронной почте с возможностью отменить заказ, если вы не хотите ждать. Если вам нужно что-то срочно, позвоните нам, чтобы проверить наличие на складе — пожалуйста, имейте при себе номер товара, так как это поможет ускорить процесс. Мы торгуем онлайн уже более 15 лет и получили оценку 4,8 из 5. Это свидетельствует о нашей решимости обеспечить максимально быструю и эффективную обработку каждого заказа. Если у вас есть какие-либо вопросы, пожалуйста, не стесняйтесь обращаться к нам — [email protected] — 01279459695.
Клиенты также купили
Китайский производитель ультрафиолетовых ламп, электронный балласт, поставщик клеммных колодок
ультрафиолетовая лампа и балласт
Свяжитесь сейчас
Свяжитесь сейчас
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Электронный балласт
Свяжитесь сейчас
Свяжитесь сейчас
Свяжитесь сейчас
Свяжитесь сейчас
Свяжитесь сейчас
Свяжитесь сейчас
Свяжитесь сейчас
Свяжитесь сейчас
Свяжитесь сейчас
Свяжитесь сейчас
Свяжитесь сейчас
Свяжитесь сейчас
Клеммная колодка
Свяжитесь сейчас
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Свяжитесь сейчас
Свяжитесь сейчас
Свяжитесь сейчас
Профиль компании
{{ util.
each(imageUrls, функция(imageUrl){}}
{{ }) }}
{{ если (изображениеUrls.length > 1){ }}
{{ } }}
| Вид бизнеса: | Торговая компания | |
| Основные продукты: | УФ-лампа , Электронный балласт , Клеммный блок , Соединитель проводов , Диммер | |
| Количество работников: | 6 | |
| Год основания: | 2014-09-11 | |
| Сертификация системы менеджмента: | ИСО 9000 | |
| Среднее время выполнения: | Время выполнения заказа в сезон пиковой нагрузки: в течение 15 рабочих дней Время выполнения заказа в межсезонье: в течение 15 рабочих дней |
Feilon Electronics Co.
