Дроссель высокочастотный. Высокочастотные дроссели: характеристики, применение и выбор

Что такое высокочастотный дроссель и для чего он используется. Какие основные параметры важны при выборе ВЧ дросселя. Как правильно подобрать высокочастотный дроссель для конкретной задачи.

Что такое высокочастотный дроссель и принцип его работы

Высокочастотный дроссель представляет собой электронный компонент, предназначенный для подавления высокочастотных сигналов и помех при одновременном пропускании постоянного тока и низкочастотных сигналов. Как он работает?

• Дроссель состоит из катушки индуктивности, намотанной на магнитный или ферритовый сердечник
• На высоких частотах индуктивное сопротивление дросселя резко возрастает, блокируя ВЧ сигналы
• Для постоянного тока и низких частот сопротивление дросселя остается низким

Таким образом, высокочастотный дроссель выступает в роли частотно-зависимого фильтра, отсекающего нежелательные ВЧ составляющие.

Основные характеристики и параметры ВЧ дросселей

При выборе высокочастотного дросселя необходимо учитывать следующие ключевые параметры:

• Индуктивность (мкГн) — определяет эффективность подавления ВЧ сигналов
• Рабочий диапазон частот (МГц) — частоты, на которых дроссель эффективно работает
• Максимальный рабочий ток (мА) — предельно допустимый ток через дроссель
• Сопротивление постоянному току (Ом) — влияет на падение напряжения
• Добротность — характеризует потери энергии в дросселе
• Собственная резонансная частота (МГц) — частота, выше которой эффективность падает

Правильный выбор этих параметров обеспечивает оптимальную работу дросселя в конкретной схеме.

Области применения высокочастотных дросселей

ВЧ дроссели широко используются в различных областях электроники и радиотехники:

• Фильтрация помех в цепях питания радиоаппаратуры
• Развязка каскадов в радиопередающих и радиоприемных устройствах
• Подавление электромагнитных помех в цифровой технике
• Согласование импедансов в ВЧ и СВЧ трактах
• Фильтры в импульсных источниках питания
• Дроссели в LC-фильтрах различного назначения

Разнообразие применений обуславливает широкий ассортимент ВЧ дросселей с различными характеристиками.

Типы конструкций высокочастотных дросселей

Существует несколько основных типов конструкций ВЧ дросселей:

1. Многослойные — обмотка выполнена в несколько слоев на каркасе
2. Однослойные — один слой провода на цилиндрическом каркасе
3. Тороидальные — обмотка на кольцевом ферритовом сердечнике
4. Чип-дроссели — для поверхностного монтажа
5. Экранированные — с магнитным экраном для снижения наводок

Выбор конструкции зависит от требуемых параметров, условий эксплуатации и особенностей монтажа.

Как правильно выбрать высокочастотный дроссель

При выборе ВЧ дросселя для конкретной задачи следует учитывать несколько факторов:

• Требуемое подавление на рабочей частоте
• Максимальный ток в цепи
• Допустимое падение напряжения на дросселе
• Диапазон рабочих температур
• Габаритные ограничения
• Особенности монтажа (выводной или SMD)

Важно выбирать дроссель с запасом по току и напряжению для надежной работы. Также нужно учитывать возможные паразитные емкости и резонансы.

Особенности применения ВЧ дросселей в различных устройствах

В зависимости от типа устройства, применение ВЧ дросселей имеет свои нюансы:

• В радиопередатчиках важно учитывать мощность сигнала и избегать насыщения сердечника
• В приемниках критична низкая собственная емкость дросселя
• В импульсных блоках питания дроссель должен выдерживать большие токи
• В высокочастотных схемах важно правильное расположение дросселя на плате

Правильный выбор и применение ВЧ дросселей позволяет существенно улучшить характеристики радиоэлектронных устройств.

Тенденции развития и новые технологии в производстве ВЧ дросселей

Современные технологии позволяют создавать все более совершенные ВЧ дроссели:

• Применение новых магнитных материалов с улучшенными характеристиками
• Уменьшение размеров при сохранении параметров
• Улучшение теплоотвода для повышения допустимых токов
• Интеграция дросселей в корпуса микросхем
• Создание программируемых дросселей с изменяемыми параметрами

Эти инновации позволяют создавать более компактную и эффективную радиоэлектронную аппаратуру.

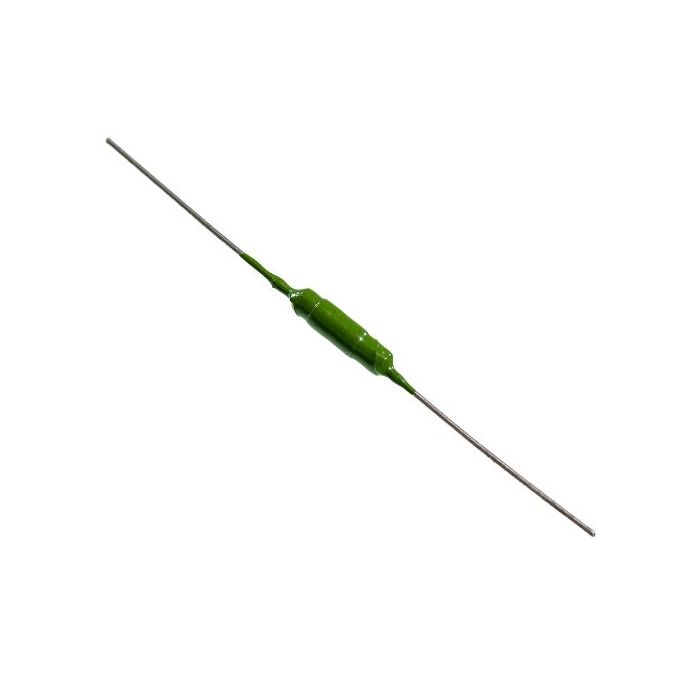

Дроссели высокочастотные промышленные

120 лет

трудовых побед и свершений

Наименование	Типоразмер	Максимальный допустимый импульсный ток (А)	Минимальное значение индуктивности, мкГн	Максимальное значение индуктивности, мкГн	Технические условия	Тип приемки
ДПМ-0.1-ХY-1	1	0.1	1	125	УВО.558.000ТУ	ОТК
ДПМ-0.1-ХY-2	2	0.1	130	180	УВО.558.000ТУ	ОТК
ДПМ-0.1-ХY-3	3	0. 1	200	500	УВО.558.000ТУ	ОТК
ДПМ-0.2-ХY-1	1	0.2	1	30	УВО.558.000ТУ	ОТК
ДПМ-0.2-ХY-2	2	0.2	35	180	УВО.558.000ТУ	ОТК
ДПМ-0.2-ХY-3	3	0.2	180	300	УВО.558.000ТУ	ОТК
ДПМ-0.4-ХY-1	1	0. 4	1	20	УВО.558.000ТУ	ОТК
ДПМ-0.4-ХY-2	2	0.4	20	30	УВО.558.000ТУ	ОТК
ДПМ-0.4-ХY-3	3	0.4	40	160	УВО.558.000ТУ	ОТК
ДПМ-0.6-ХY-1	1	0.6	1	10	УВО.558.000ТУ	ОТК
ДПМ-0.6-ХY-2	2	0. 6	10	30	УВО.558.000ТУ	ОТК
ДПМ-0.6-ХY-3	3	0.6	30	125	УВО.558.000ТУ	ОТК
ДПМ-1.2-ХY-1	1	1.2	1	6	УВО.558.000ТУ	ОТК
ДПМ-1.2-ХY-2	2	1.2	6	20	УВО.558.000ТУ	ОТК
ДПМ-1.2-ХY-3	3	1. 2	20	30	УВО.558.000ТУ	ОТК
ДПМ-1.5-ХY-1	1	1.5	1	8	УВО.558.000ТУ	ОТК
ДПМ-1.5-ХY-2	2	1.5	8	15	УВО.558.000ТУ	ОТК
ДПМ-1.5-ХY-3	3	1.5	15	30	УВО.558.000ТУ	ОТК
ДПМ-2.4-ХY-1	1	2. 4	1	6	УВО.558.000ТУ	ОТК
ДПМ-2.4-ХY-2	2	2.4	6	12	УВО.558.000ТУ	ОТК
ДПМ-2.4-ХY-3	3	2.4	12	20	УВО.558.000ТУ	ОТК
ДПМ-3.0-ХY-1	1	3.0	1	4	УВО.558.000ТУ	ОТК
ДПМ-3.0-ХY-2	2	3. 0	4	8	УВО.558.000ТУ	ОТК
ДПМ-3.0-ХY-3	3	3.0	8	15	УВО.558.000ТУ	ОТК

Дроссели с индуктивностью 8 мкГн и более изготавливаются с допустимыми отклонениями индуктивности ± 5% — класс точности изготовления I и ± 10% — класс точности изготовления II.

Дроссели с индуктивностью менее 8 мкГн изготавливаются с допустимыми отклонениями индуктивности ± 20%.

Пример обозначения при заказе и в конструкторской документации: Дроссель ДПМ-0,6-10 ± 5% УВО.558.000 ТУ.

Расшифровка обозначения: ДПМ-АА-ББВВ, где АА — значение максимального импульсного тока в единицах «А», ББ — значение индуктивности в единицах «мкГн», ВВ — класс точности изготовления I : «±5%»; либо классточности изготовления II: «±10%»; либо без клапсса точности: «±20%». В процентах указаны отклонения от номинала индуктивности.

Имя

Телефон

Email

Комментарий

Согласен на обработку персональных данных

ДМ-0,4-20 дроссель в наличии | Маркет

• # 14963146678
• Вчера в 23:10
• 158
• Прайс-лист

• Поделиться

• Пожаловаться

Цена по запросу

Оформить заказ Сайт поставщика

Сообщите, что нашли информацию на сайте «Элек.ру»

Описание товара

Предлагаем из наличия ДМ-0.4-20 дроссель. Техническое описание ДМ-0.4-20. Фото. Наличие на складе. Купить по оптовой цене.

Дроссель ДМ-0,4-20 высокочастотный постоянной индуктивности, предназначен для работы в аппаратуре специального назначения, бытовой технике, а также в составе помехоподавляющих фильтров.

Структура условного обозначения дросселя высокочастотного постоянной индуктивности ДМ-0,4-20:
— Д — дроссель;
— М — модернизированный;
— 0,4 — максимальная сила тока, А;
— 20 — номинальная индуктивность, мкГн.

Условия эксплуатации дросселя высокочастотного постоянной индуктивности ДМ-0,4-20:
Температура окружающего воздуха, С — от -60 до +85.
Относительная влажность воздуха при t=+40 С, % — от 93 до 98.

Технические характеристики дросселя высокочастотного постоянной индуктивности ДМ-0,4-20:
Индуктивность, мкГн — 20.
Минимальный ток, А — 0,4.
Добротность, ед. — от 25 до 100.
Минимальная наработка, ч — 10000.
Срок сохраняемости, лет — 15.
Габаритные размеры, мм:
— диаметр дросселя — от 3,2 до 4,2;
— длина — от 12 до 21,5;
— длина вывода дросселя — от 62 до 72.
Масса, г — от 0,7 до 2.

Информация о технических характеристиках, комплекте поставки, стране изготовления, внешнем виде и цвете товара носит справочный характер и основывается на последних доступных к моменту публикации сведениях от продавца.

Товарное предложение №14963146678 обновлено Вчера в 23:10.

Контакты продавца

Отправить сообщениеСообщите, что нашли информацию на сайте «Элек. ру»

Вертекс

Компания Вертекс — это ваш поставщик радиоэлектронных компонентов и другого электротехнического оборудования. У нас всегда можно приобрести: радиоэлектронные компоненты электрооборудование, контрольно измерительные приборы, датчики, реле, реостаты, разъемы, соединители, электродвигатели и сельсины, лампы и электровакуумные изделия, конденсаторы, микросхемы, логику, а так же электронное табло, светодиодные экраны и бегущая строка. Есть представитель в Москве. Доставка в Митино и по всей России.

Страница поставщика

Похожие предложения

На Элек.ру вы найдёте трансформаторное оборудование – ДМ-0,4-20 дроссель, а также другую электротехническую продукцию от поставщика Вертекс, ООО. Уточнить цены и наличие можно в прайс-листе трансформаторы и дроссели

404 | TTI, Inc.

Онлайн-сервисы TTI доступны только членам,
пожалуйста, войдите или зарегистрируйтесь, чтобы получить доступ!

accountNumber != ‘na'»> Извини! У вас нет доступа к этой онлайн-службе в учетной записи: {{appAccount.accountNumber}}

Аккаунты не найдены

---

Пожалуйста, выберите одну из следующих учетных записей, у которых есть доступ.

{{account.accountDisplayData}}

Ни один аккаунт не имеет доступа.

Щелкните здесь, чтобы узнать больше о статусе заказа.

Нажмите здесь, чтобы узнать больше о ezReview.

Извини! У вас нет доступа к этой онлайн-службе в учетной записи: {{selectedAccount.accountNumber}}

Аккаунты не найдены

---

Приложение {{serviceName}} в настоящее время недоступно.

---

Пожалуйста, выберите одну из следующих учетных записей, у которых есть доступ.

{{account.accountDisplayData}}

Нет доступа к учетным записям. Пожалуйста, нажмите здесь, чтобы узнать больше о ezBuy.

Нет доступа к учетным записям. Пожалуйста, нажмите здесь, чтобы узнать больше о ezBuy.

Доступ к вашей услуге {{serviceName}} в настоящее время недоступен, так как ваша корзина «привязана» к учетной записи TTI. которого нет в вашем профиле {{serviceName}}. Вероятно, это произошло из-за того, что ваша корзина содержит одну или несколько деталей. со сниженными ценами.

Чтобы восстановить доступ к ezBuy, очистите корзину, разместив заказ или удалив детали со скидкой. Цены.

Если у вас есть другие вопросы, позвоните своему торговому представителю TTI.

Корзина заблокирована для:
{{selectedAccount.accountNumber}}
{{selectedAccount.billingAddress.name}}
{{selectedAccount.billingAddress.streetAddress}}
{{selectedAccount.billingAddress.city}}, {{selectedAccount.billingAddress.state.stateShortName}} {{selectedAccount.billingAddress.zip}}
{{selectedAccount.billingAddress.country.countryShortName}}

• {{supportModalInfo. firstName}} {{supportModalInfo.lastName}}
• {{supportModalInfo.title}}
• {{supportModalInfo.branch}}
• {{supportModalInfo.phone}}
• {{supportModalInfo.email}}

• {{supportModalInfoTwo.firstName}} {{supportModalInfoTwo.lastName}}
• {{supportModalInfoTwo.title}}
• {{supportModalInfoTwo.branch}}
• {{supportModalInfoTwo.phone}}
• {{supportModalInfoTwo.email}}

Электронная почта: {{supportModalInfo.email}}

Отправить быстрое сообщение

Предмет:

Сообщение:

Сообщение успешно отправлено!

---

Не удалось отправить письмо!

---

Введите не менее трех символов в поле поиска детали.

请在“零件搜索”字段至少输入三个字符

404 — Страница не найдена

К сожалению, страница, которую вы пытались открыть, не существует. Пожалуйста, проверьте URL-адрес и повторите попытку. Мы благодарим вас за ваш бизнес.

Вот несколько полезных ссылок:

Дроссели RF — все RF

Фильтры

1164 Дроссели от 8 производителей, перечисленных на всем RF

• Параметрический поиск
• Скачать технические описания
• Узнать цену

Дроссель — это пассивное устройство, которое блокирует все высокочастотные сигналы и пропускает только сигналы постоянного тока. Ниже представлены дроссели от ведущих производителей. Используйте фильтры, чтобы сузить список продуктов в соответствии с вашими требованиями. Загрузите спецификации и запросите расценки на интересующие вас продукты. Ваш запрос будет направлен производителю и его дистрибьюторам в вашем регионе.

• Продукты
• Производители
• Требования заказчика

 Сведения о продукте

Сравнить

Описание: 160 МГц (SRF), удушья впрыскивания мощности с 4,7 млн.

DCR:

0,16 до 0,19 Ом

Импеданс:

1 Кум

Индуктивность:

4.7 UH

RMS Current:

4,7 UH

RMS. мА

SRF:

160 МГц

подробнееПросмотр продуктов этой компании

Подробнее о продукте

Сравнить

Описание: очень широкополосный RF Dock

Импеданс:

50 Ом

Индуктивность:

1-7 мкг

Подробнее продукты Infoview от этой компании

Подробности продукта

.

. Описание: Тип обмотки Синфазный дроссель для линий электропередач

DCR:

0,027 Ом

Импеданс:

от 30 до 500 Ом

Выдерживаемое напряжение:

125 В пост. тока

подробнееПросмотр продуктов этой компании Описание: Common Mode Dockek для автомобиля A²B, C²B

DCR:

1,5 Ом

Импеданс:

3,7 КОМС

Индуктивность:

100 мкH

Подробнее продукты Infoview от этой компании

9

94999999999202.

Продукты Infoview. Сравнить

Описание: Линейный фильтр

DCR:

0,42 Ом

Импеданс:

3000 Ом

Индуктивность:

2000 µH

ОБРАТНАЯ ОБРАЩЕНИЯ:

0,6 A

. infoПросмотр продуктов этой компании Описание:ПРОВОДНОЙ ДРОССЕЛЬ ОБЩЕГО РЕЖИМА

DCR:

0,35 Ом

Полное сопротивление:

200 Ом

подробнееПросмотр продуктов этой компании

Подробнее о продукте

Сравнить

Description:HIGH CURRENT INDUCTOR SERIES HR

DCR:

0. 065 Ohm

Inductance:

100 µH

SRF:

2.5 MHz

more infoView products from this company

 Product Details

Compare

Джеймсо Электроникс — 372402

Дроссель от Jameco Electronics

Описание: Дроссельный осевой литьевый RF 22UH 190MA 10%

DCR:

3,3 Ом

Индуктивность:

22 µH

Качественный коэффициент:

[email protected]

SRF:

25 MHZ

---

MARE Infov MARE Infov MATH Infov MATH Infov MATH

MATH

MATH Infov MATH

. от этой компании

 Подробнее о продукте

Сравнить

Описание: 300 МГц (SRF), дроссель Power Injection с 2,2 мкГн

DCR:

от 0,1 до 0,13 Ом

Импеданс:

1 KOHMS

Индуктивность:

2,2 UH

ОБРАТА. эта компания

 Подробнее о продукте

Сравнить

Описание: РЧ-дроссель с очень высоким постоянным током

Импеданс:

75 Ом

Индуктивность:

5,4 мкГн

подробнееПросмотр продуктов этой компании

Объявление

Что такое РЧ-дроссель?

ВЧ-дроссель представляет собой индуктор, который используется для блокировки высокочастотных радиочастотных сигналов при прохождении через него сигналов постоянного и низкочастотного переменного тока. ВЧ-дроссель обычно состоит из катушки изолированного провода, часто намотанного на магнитный сердечник, или из ферритового материала в форме пончика, нанизанного на провод.

ВЧ-дроссели используются для подавления цифрового радиочастотного шума и часто встречаются на компьютерных кабелях. Он предотвращает проникновение EMI ​​(электромагнитных помех) и RFI (радиочастотных помех) в линии питания постоянного тока.

Важные параметры при поиске ВЧ-дросселя:

Частота: Относится к диапазону радиочастот, который блокирует ВЧ-дроссель.

Полное сопротивление:  Это полное сопротивление ВЧ-дросселя проходящему через него электрическому току.

Индуктивность: Это значение максимального заряда, индуцируемого в ВЧ дросселе из-за прохождения через него тока.

Номинальное напряжение и ток: Это максимальное значение напряжения и тока, которое может выдержать ВЧ-дроссель.

Есть индивидуальные требования?

Фильтры

• Койлкрафт (530)

• Мурата (218)

• ТДК (160)

• Борнс (148)

• АКТ, ИНК. (50)

Более

применять

применять

применять

применять

Есть особые требования?

chokeschokesChokesChokestags:collapsedstags:singlestags:Tagsscommon_mode_peak_impedance:expand,scut_off_frequency:expand,sdcr:expand,sinductance:expandscommon_mode_peak_impedance:77996,scut_off_frequency:77999,sdcr:78005,sinductance:78002nullscommon_mode_peak_impedance:Ohm,scut_off_frequency:MHz,sdcr:Ohm,sinductance:µHyes 51 .
