Dso nano pro. DSO Nano v3: Портативный цифровой осциллограф для удобной диагностики электронных схем

Какие преимущества дает портативный осциллограф DSO Nano v3. Каковы основные характеристики и функции этого устройства. Как правильно использовать DSO Nano v3 для диагностики электронных схем. Чем этот осциллограф отличается от настольных моделей.

Содержание

Что такое DSO Nano v3 и для чего он нужен

DSO Nano v3 — это компактный цифровой осциллограф, который умещается на ладони. Он предназначен для визуализации и анализа электрических сигналов в портативном формате. Основные области применения:

Диагностика и отладка электронных схем
Измерение параметров сигналов
Поиск неисправностей в электрооборудовании
Образовательные цели при изучении электроники

В отличие от громоздких настольных осциллографов, DSO Nano v3 можно легко взять с собой на выездную работу или использовать в стесненных условиях. При этом он обеспечивает базовый функционал, достаточный для большинства задач.

Ключевые характеристики и возможности DSO Nano v3

DSO Nano v3 обладает следующими важными параметрами:

Полоса пропускания: 0-200 кГц
Частота дискретизации: 1 МГц
Вертикальное разрешение: 12 бит
Максимальное входное напряжение: 80 В
Входной импеданс: более 500 кОм
Длина записи: 4096 отсчетов

Какие основные функции доступны пользователю? DSO Nano v3 позволяет:

Визуализировать форму сигнала на цветном 2,8″ дисплее
Измерять амплитуду, частоту и другие параметры сигнала
Использовать различные режимы синхронизации
Сохранять и воспроизводить осциллограммы
Генерировать тестовые сигналы

Преимущества портативного форм-фактора

Компактные размеры DSO Nano v3 (105x53x8 мм) дают ряд преимуществ:

Удобство транспортировки — осциллограф помещается в кармане
Возможность работы в труднодоступных местах
Быстрое развертывание на рабочем месте

Экономия пространства на рабочем столе
Возможность использования в полевых условиях

При этом функциональность достаточна для большинства базовых измерений. Это делает DSO Nano v3 отличным выбором для мобильных инженеров, техников и радиолюбителей.

Особенности использования DSO Nano v3

Для эффективной работы с DSO Nano v3 следует учитывать некоторые нюансы:

Питание осуществляется от встроенного Li-Pol аккумулятора или USB
Интерфейс управления реализован через экранное меню
Подключение к ПК выполняется через mini-USB разъем
В комплекте поставляются измерительные щупы
Корпус третьей версии выполнен из металла

Важно помнить про ограничение на максимальное входное напряжение в 80 В. При работе с более высокими напряжениями необходимо использовать делитель.

Сравнение DSO Nano v3 с настольными осциллографами

В чем DSO Nano v3 уступает более крупным настольным моделям? Основные ограничения:

Меньшая полоса пропускания (200 кГц против 50-100 МГц)
Более низкая частота дискретизации
Отсутствие расширенных режимов синхронизации
Ограниченные возможности по математической обработке сигналов
Меньший размер экрана

Однако компактность и доступная цена делают DSO Nano v3 привлекательным выбором для многих пользователей, не нуждающихся в продвинутых функциях.

Области применения портативных осциллографов

Где наиболее востребованы компактные осциллографы вроде DSO Nano v3?

Ремонт и обслуживание электронной техники
Диагностика автомобильной электроники
Наладка промышленного оборудования
Образовательный процесс в технических вузах
Хобби-электроника и радиолюбительство

Портативность позволяет всегда иметь осциллограф под рукой и быстро провести необходимые измерения. Это экономит время при поиске неисправностей и отладке схем.

DSO Nano v3 предоставляет удобный инструмент для визуализации и анализа электрических сигналов в компактном форм-факторе. Хотя он уступает настольным моделям по некоторым параметрам, портативность и доступная цена делают его отличным выбором для базовой диагностики электронных схем. При правильном применении DSO Nano v3 способен значительно упростить и ускорить процесс отладки и ремонта электронного оборудования.

Осциллограф DSO Nano v3

DSO Nano v3 — портативный цифровой осциллограф, незаменимый помощник в работе над схемами, связанными с обработкой сигналов. Осциллограф, в отличие от мультиметра, позволяет видеть не только текущее значение напряжения, но и то, как меняется это напряжение со временем. При помощи осциллографа вы можете увидеть форму сигнала. DSO Nano обладает не самыми фантастическими характеристиками в сравнении с другими осциллографами, но он однозначно относится к группе самых доступных приборов.

Третья версия осциллографа получила металлический корпус.

Сканер может работать в нескольких режимах:

Постоянное обновление экрана в реальном времени

Замораживание картинки при поступлении сигнала
Синхронизация картинки для периодичного сигнала

При этом в качестве сигнала можно выбрать:

Изменение напряжения выше/ниже заданного порога
Восходящий/нисходящий фронт
Перепад больше заданной величины

Имеющийся на борту генератор сигнала может выдавать сигнал квадратной волны (меандр) частотой от 10 Гц до 1 МГц.

Все масштабы, пределы и частоты настраиваются через экранное меню.

Цветной 2,8″ экран с разрешением 320×240 наглядно покажет картину.

В комплекте с осциллографом поставляются 2 щупа: для сканера и для генератора.

Осциллограф DSO Nano питается от встроенного Li-Pol аккумулятора, который заряжается от USB. Через разъём mini-USB также можно скачивать сохранённые данные и обновлять прошивку. Сам кабель mini-USB в комплект не включён.

Внимание! Если DSO Nano при работе подключён к USB, запрещается производить измерения цепи, которая не соединена общей землёй с тем-же USB-концентратором. В противном случае осциллограф может быть повреждён. Иными словами: либо работайте, не подключая осциллограф к компьютеру, либо питайте тестируемое устройство от соседнего USB-порта.

Характеристики

Процессор: STM32F103 (Cortex M3)
Аналоговых каналов: 1
Полоса пропускания аналоговых сигналов: 0–200 кГц
Частота семплирования: 1 мегасемпл/сек
Частота генератора: от 10 Гц до 1 МГц
Вертикальный масштаб: от 10 мВ до 10 В на деление
Вертикальное разрешение: 12 бит
Максимальное измеряемое напряжение: 80 В
Тип входного напряжения: постоянное
Входной импеданс: более 500 кОм
Длина записи: 4096 семплов
Емкость аккумулятора: 550 мА·ч

Комплектация

DSO Nano v3
Щуп с зажимом
Щуп с штырьковыми контактами
Отвёртка
Подставка
Чехол

Ссылки

Страница на сайте производителя
Инструкция (pdf)

Емкость аккумулятора 550 мА·ч
Процессор STM32F103
Аналоговых каналов 1
Полоса пропускания аналоговых сигналов 0–200 кГц
Частота семплирования 1 мегасемпл/сек
Частота генератора от 10 Гц до 1 МГц
Вертикальный масштаб от 10 мВ до 10 В на деление
Вертикальное разрешение 12 бит
Максимальное измеряемое напряжение 80 В

Тип входного напряжения постоянное
Входной импеданс более 500 кОм
Длина записи 4096 семплов

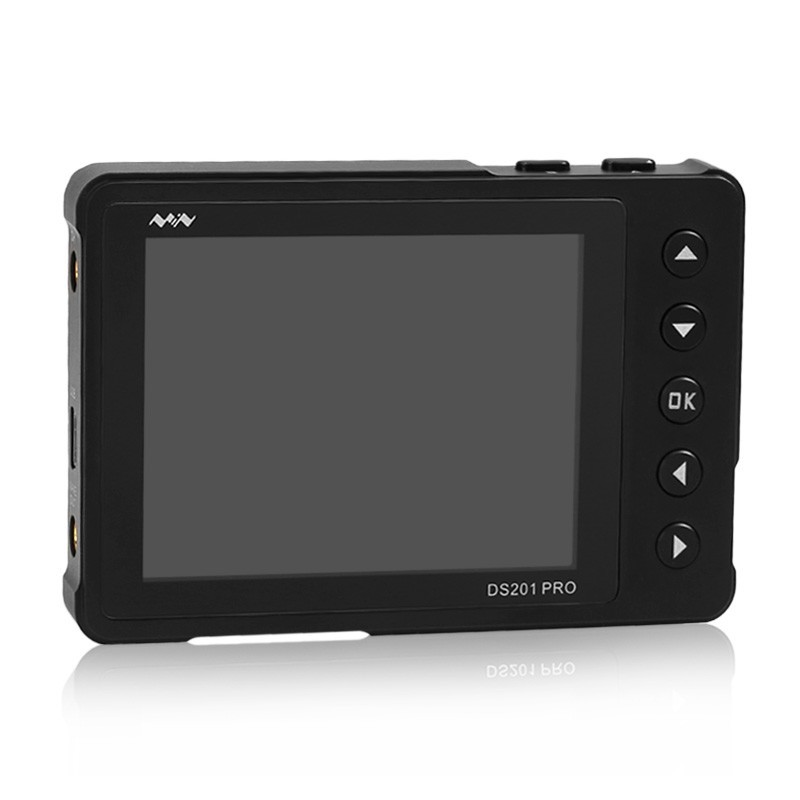

Осциллограф портативный цифровой DSO nano 201

Корзина
Избранное
Оповещения

Кабинет

ДОСТАВКА И ОПЛАТАПОКУПАТЕЛЮЧАТЫ

Каталог —

Осциллографы

Осциллограф портативный цифровой DSO nano 201

Общая цена

10 880 р.

В корзину

Добавить в избранное

Артикул:78376

Производство:China(Китай)

Страна:КИТАЙ

В наличии

Описание

Цифровой карманный осциллограф с большим LCD дисплеем. Данный прибор очень компактный, по внешним признакам и по размерам напоминает MP3 плеер с большим дисплеем. Кнопки управления так же имеют сходство: «Play», «Menu», перемотка, регулировка звука, но на самом деле это одноканальный осциллограф. Осциллограф позволяет использовать карточки памяти MicroSD с файловой системой FAT16. Есть возможность обновления прошивки. DSO Nano201 получает питание от аккумулятора или от компьютера через USB-кабель. После подключения батареи заднюю крышку необходимо приклеить к корпусу, сняв предварительно защитную ленту.

Подробные характеристики:

— Частота дискретизации: 1 МВыб/с

— Время развертки: 1 мкс/дел, 10 с/дел.

— Чувствительность: 2 мВ/дел, 10 В/дел

— Режим входа: DC.

— Режимы запуска развёртки: авто, нормальный, однократный, отсутствует, сканирование.

— Хранение произведенных измерений: SD карта.

— Питание: литиевый аккумулятор 3.7 В, или ч/з USB.

Комплектация поставки:

• Кабель USB.

• Литиевая батарея 700 мА/ч.

• Задняя панель.

• Мини щуп и зажимы.

• Руководство по эксплуатации.

• Мягкий чехол.

Развернуть описание

Технические параметры

Тип осциллографа	портативный
Количество каналов	1
Полоса пропускания	1 МГц
Частота дискретизации	1 МГц
Входной импеданс	500 кОм
Входное напряжение	80 В
Функция самописца	есть
Наличие спектроанализатора	нет
Тип подключения	USB
Госреестр	нет
Размер	105х53х8 мм
Вес	60 г

Доставка

Мы осуществляем доставку Транспортными Компаниями и Почтой России.
Доставка Почтой России осуществляется по России в соответствии с утверждёнными тарифами на почтовую пересылку ФГУП «Почта России»

Вы недавно смотрели

Осциллограф портативный цифровой DSO nano 201

10 880 р.

Микросхема LM324N, (КР1401УД2А)

92 р.

Резистор МЛТ-1 330 Ом, 5 %

Преобразователь USB = COM-port «Сапфир USB RS-232/485/ИП-ГР»

Стабилизатор КР142ЕН12А

Диод КД105Б (0.3 А, 400 В)

25 р.

Кварцевый резонатор 7.2 МГц

24 р.

Микроконтроллер ATMEGA8-16AU

Паяльник для станции Lukey-702

Транзистор PNP КТ361Г КТ-13

16 р.

Батарейка AAA

датчик HC-SR04

310 р.

Транзистор NPNPNP 2SA1837 + 2SC4793 (пара) ТО-220 (КТ-28)

257 р.

Клемма ножевая VF2-110(8) (КПИ гн — 3.8мм)

7 р.

Микросхема К561КТ3

48 р.

Конденсатор 22 мкФ, 350 В, ECR +85 °С

Диод HER108 (1 А, 1 кВ)

8 р.

Конденсатор МБМ 1 мкФ, 250 В

Микросхема TDA2822M

113 р.40 к.

линейный стабилизатор AMS1117-5.0

80 р.

DSO Nano V3 — Карманный цифровой осциллограф — TOL-11702

Этот продукт имеет ограничения на доставку, поэтому он может иметь ограниченные варианты доставки или не может быть отправлен в следующие страны:

Дом
Категории продуктов
Осциллографы
DSO Nano V3 — Карманный цифровой осциллограф

Пенсионер ТОЛ-11702 1

Примечание: Снятый с производства продукт
Этот продукт был изъят из нашего каталога и больше не продается. Эта страница доступна для тех, кто ищет спецификации и просто любопытных.

Избранное Любимый 49

Список желаний

Пенсионер ТОЛ-11702

Описание
Функции
Документы

Осциллограф — отличный помощник в магазине. К сожалению, большинство прицелов занимают довольно много места на столе и не очень портативны. DSO Nano v3, с другой стороны, представляет собой 32-битный цифровой запоминающий осциллограф, который умещается на ладони! Основанный на ARM-M3, он оснащен цветным дисплеем 320×240, внутренней памятью 2 МБ, портом USB и функцией подзарядки. Он компактен, прост в эксплуатации и идеально подходит для всего, от испытательного стенда до работы в полевых условиях.

Версия 3 DSO Nano отличается от версии 2 тем, что не использует белый пластиковый корпус. Вместо этого используется черный металлический корпус, более прочный и прочный.

Примечание: Обработка этого товара может занять больше времени из-за установленной в оборудовании батареи, поэтому на него не распространяется политика доставки в тот же день. Кроме того, эти батареи не могут быть доставлены наземным или экономичным способом на Аляску или Гавайи. Приносим извинения за возможные неудобства.

Портативный и легкий
Цветной дисплей
Хранение и воспроизведение сигналов
6 режимов запуска
Аналоговая полоса пропускания 200 кГц
Полные маркеры измерений и характеристики сигнала
Встроенный генератор сигналов
Аналоговая полоса пропускания: 0–200 кГц
Макс. частота дискретизации: 1 Мбит/с 12 бит
Глубина памяти выборки: 4096 Точка
Входное сопротивление: >500 кОм
Максимальное входное напряжение: 80 В (от ×1 датчика)
режимов запуска: автоматический, нормальный, одиночный, нет, сканирование и подгонка; триггер восходящего/спадающего фронта/уровня; Уровень срабатывания регулируется индикатором; Чувствительность срабатывания регулируется индикатором.
Функции сигнала: Автоматическое измерение: частота, время цикла, рабочий цикл, пиковое напряжение, среднеквадратичное напряжение, среднее напряжение и напряжение постоянного тока; Точное вертикальное/горизонтальное измерение с помощью маркеров; Держи/Беги.
Генератор сигналов: прямоугольная волна 10 Гц ~ 1 МГц
Хранение осциллограмм: Внутренняя память 2 МБ
Подключение к ПК через USB
91 х 62 х 13 мм

DSO Nano V3 — карманный цифровой осциллограф Справка и ресурсы по продукту

Учебники
Необходимые навыки

Основной навык:

Электрические прототипы

Если для этого требуется питание, вам нужно знать, сколько, что делают все контакты и как их подключить. Возможно, вам придется обращаться к таблицам данных, схемам и знать все тонкости электроники.

4 Электрическое прототипирование

Уровень навыка: Опытный — Вам нужно будет обратиться к таблице данных для расчетов, чтобы определить выходной формат компонентов, линейность, и немного посчитать, чтобы получить то, что вам нужно. Вы будете использовать таблицу данных или схему помимо основных распиновок.
Просмотреть все уровни навыков

Комментарии 28
Отзывы 1 1

4 из 5

На основании 1 оценок:

Сейчас просматриваются все отзывы покупателей.

Показаны результаты со звездным рейтингом.

0 из 1 нашел это полезным:

до свидания

около 6 лет назад от пользователя #687457 проверенный покупатель

Симпатичный маленький осциллограф, очень удобный и удобный для переноски в прилагающемся футляре. Простой в использовании, и мой отлично работает с прошивкой, с которой он прибыл (версия 4.32), обновление не требуется, как указано в руководстве. Чувствительность датчика регулируется (1X или 10X) в меню Y, а не на датчике, как указано в руководстве.

Карманный цифровой запоминающий осциллограф SeeedStudio DSO Nano V3 1 МГц

Сэкономьте 0,00 $

SeeedStudioSKU: RB-See-66
№ производителя: 1099

Поделитесь этим продуктом

32-битный цифровой запоминающий осциллограф
Портативный и легкий
Использует черный металлический корпус, более прочный и прочный
Компактный, простой в эксплуатации

Карманный цифровой запоминающий осциллограф SeeedStudio DSO Nano 1 МГц — это 32-битный цифровой запоминающий осциллограф. Основанный на ARM-M3, он оснащен цветным дисплеем 320 x 240, внутренней памятью 2 МБ, портом USB и функцией подзарядки. Компактен, прост в эксплуатации; отвечает основным требованиям школьных лабораторий, мастеров по ремонту электромебели и электротехники. Версия 3 DSO Nano отличается от версии 2 тем, что не использует белый пластиковый корпус. Вместо этого он использует черный металлический корпус, который является более прочным и прочным.

Особенности

Портативный и легкий
Цветной дисплей
Полные маркеры измерений и характеристики сигнала
Встроенный генератор сигналов

Дисплей: Полноцветный 2,8-дюймовый TFT LCD 65K 320 × 240
Горизонтальная чувствительность: регулируется индикатором
Хранение осциллограмм: 2 МБ встроенной памяти
Подключение к ПК через USB
Источник питания: литиевая батарея 500 мАч, 3,7 В/USB
Обновление: USB
USB-кабель не входит в комплект
