Двухтарифный счетчик электроэнергии — принцип работы и обзор моделей

Стоимость электроэнергии имеет тенденцию постоянно увеличиваться, поэтому многие потребители задумываются, как уменьшить эти затраты, что такое двухтарифный счетчик, как работает этот прибор и как его подключить. Есть несколько способов экономии средств на электроэнергию: можно меньше пользоваться электроприборами, некоторые воруют, нарушая штатный режим работы приборов учета расхода электроэнергии. Эти способы создают определенные неудобства или могут привести к проблемам с энергоснабжающей организацией, результатом которых будут штрафы. Есть вполне легальный способ сэкономить средства, не ограничивая потребления — приобрести и установить двухтарифный счетчик электроэнергии.

В чем принцип экономии при учете электроэнергии двухтарифным счетчиком

Статистика показывает, что расход электроэнергии по времени в течении суток распределяется не равномерно. Утром начинается рост, на дневное время приходится пик и падение — на вечернее. На графике снизу показано распределение расхода электроэнергии в течение суток в отдельно взятом районе населенного пункта:

  • Первая тенденция к росту начинается с 7:00 до 9:00 — начало рабочего дня, включаются бытовые электроприборы, люди собираются на предприятия, которые вступают в активную деятельность.
  • С 10:00 до 17:00 наблюдается основной пик дневной нагрузки на электросети с коротким падением в обеденное время. Это связано с работой многочисленных промышленных предприятий.
График суточной нагрузки сети
  • С 17:00 до 21:00 происходит небольшой рост потребления электроэнергии в связи с приездом потребителей домой и решением хозяйственных проблем. Включается освещение и приборы бытовой техники.
  • С 21:00 до 23:00 часов уровень расхода электроэнергии падает и становится стабильно низким до 7:00 — большинство населения спит.

Учитывая такое распределение расхода электроэнергии по времени, заинтересованные в рациональном режиме эксплуатации электросетей энергоснабжающие организации разработали многотарифную систему оплаты. Производителям были заказан двухтарифный счетчик электроэнергии, где тарифы за израсходованную электроэнергию зависят от времени ее потребления.

Принцип учета показаний

Предприятие-изготовитель программирует двухтарифный электросчетчик, выделяя два временных интервала:

Тарифные интервалы на часах
  • дневной — с 7:00 до 23:00;
  • ночной — с 23:00 до 7:00.

В дневное время устанавливаются стандартные тарифы по региону, в котором вы проживаете. В ночное время тарифы существенно ниже, цены на них определяет энергоснабжающая организация.

Двухтарифные счетчики и сама схема тарификации интересна всем, потребители хотят меньше платить, поэтому будут искать возможность расходовать электроэнергию в ночное время. Энергетикам это выгодно с точки зрения равномерного распределения нагрузки, так как это способствует более стабильной работе электросетей, снижает риски аварийных ситуаций и продлевает срок эксплуатации электрооборудования.

Примеры тарифных планов в столичных городах на 2015 год

Опции и технические характеристики устройств

Производители делают много различных вариантов двухтарифных счетчиков, чем больше в нем функций, тем выше цена. Основная их задача — разделить учет электроэнергии по интервалам времени и отображать показания в этих интервалах на дисплее.

Отображение показаний Т1 — дневного режима

В более продвинутых моделях по выделенному интерфейсу или беспроводному модему осуществляется соединение с ПК, куда при необходимости выводится интересующая информация, передаются через интернет показания в определенный день за контрольный период.

Показания в режиме Т2

В некоторых моделях есть карты памяти, где сохраняются данные о расходе электроэнергии по месяцам — очень удобная функция. В случае возникновения разногласий с поставщиком электроэнергии всегда можно извлечь информацию и представить как доказательство. Бывают и другие опции:

  • вывод на дисплей с целью контроля потребляемой мощности в текущий момент времени;
  • контроль величины тока;
  • контроль стабильности напряжения в сети.

Все эти и другие данные электросчетчики выводят на дисплей с целью контроля параметров. Наиболее востребованным и надежным считается счетчик «Меркурий», посмотрим его характеристики:

  • производители делают несколько модификаций: однофазный на 220 В и трехфазный на 380 В;
  • В зависимости от модели может быть учет по двум тарифам и х тарифный вариант;
  • рассчитаны на величину рабочего тока от 5 до 60 А, есть модификации, работающие на токах 5–100 А, при больших токах можно использовать 5-амперные счетчики с подключением через трансформаторы тока.

Счетчик электроэнергии «Меркурий 200» двухтарифный

Модель с маркировкой «Меркурий 230 – ART» имеет функции самодиагностики, нарушения нормальной работы выводятся на дисплей с указанием причин, класс точности аппарата — 1 или 0,5 S. Для частного пользования в квартирах и жилых домах достаточно класса точности 2. Имеет возможность программирования 4 тарифов в 16 временных интервалах, высокая степень защиты от хищения энергии, опечатывается электронной пломбой. Блок памяти позволяет счетчику сохранять журнал событий, которым при необходимости можно воспользоваться.

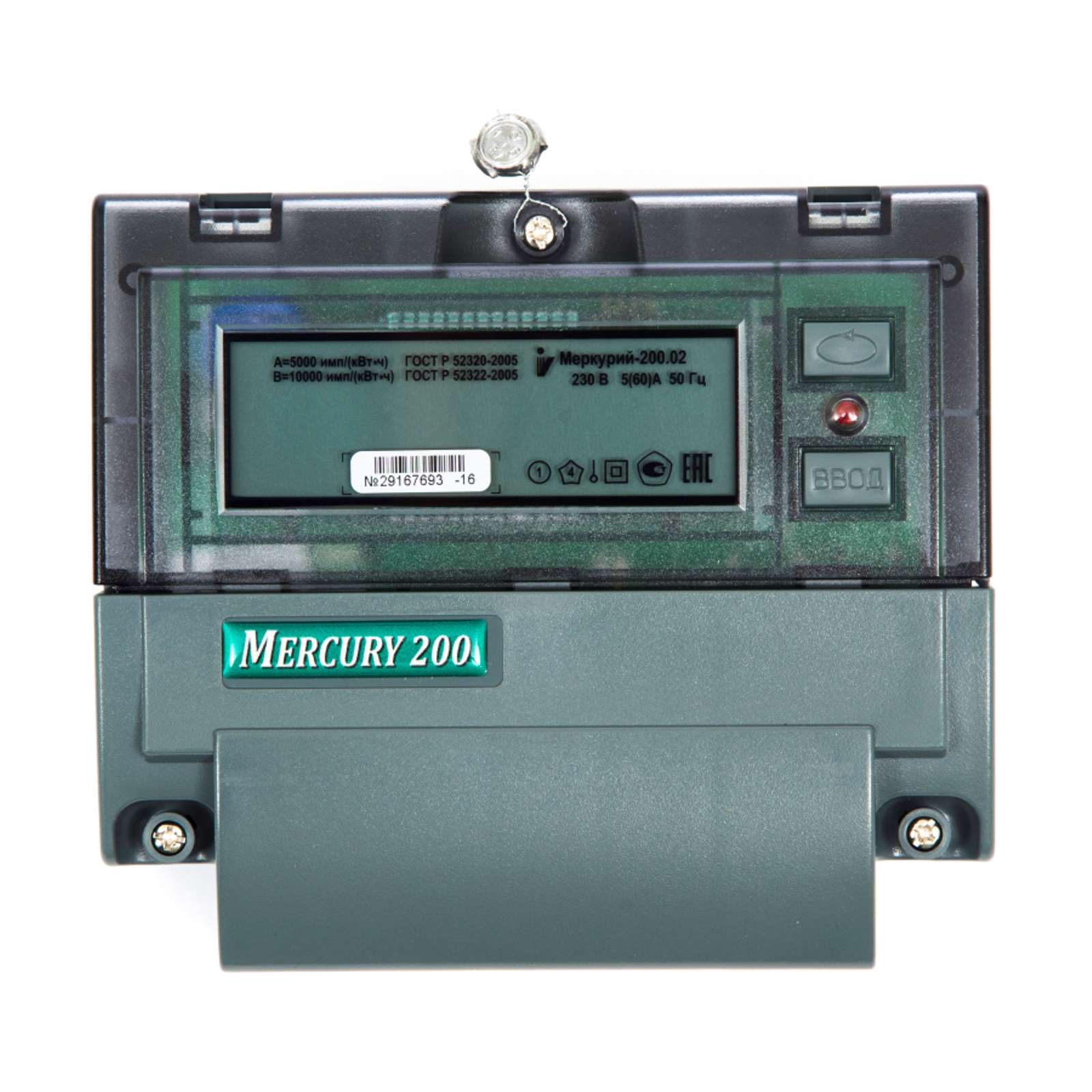

Внешний вид «Меркурия 200»

В серии под номером 231 АТ отсутствуют на передней панели механические органы управления. Все осуществляется без подключения лишних проводов через инфракрасный интерфейс IRDA. При наличии определенных навыков электронное опломбирование и перепрограммирование можно осуществить самостоятельно, используя специальное программное обеспечение.

По способу установки предусмотрены варианты монтажа в распределительном шкафу на DIN-рейку. Период перепроверки счетчика рассчитан на 16 лет, гарантийный срок работы — не менее 3 лет, производители утверждают, что ресурс работы этого изделия рассчитан до 30 лет.

Электрический счетчик СЭО-55 двухтарифный

Счетчики этой марки имеют следующие технические параметры:

  • Рабочий ток в зависимости от модели Ш-50 — 50 А, Ш-60 — 60 А;
  • Стандартное количество тарифов — 4, новые модели имеют расширенные возможности до 8 тарифов;
  • В последних модификациях устанавливаются УЗО (Устройство защиты от прикосновения человека к токоведущим частям), которое мгновенно отключает цепи после счетчика.
  • Класс точности — 1;
  • Периодические проверки параметров в лабораториях КИЛ через 16 лет;
  • Ресурс работы — не менее 32 лет;
  • Гарантийные обязательства от производителя на 3,5 года.

Счетчики производятся с четырьмя модификациями корпусов. 1-я и 4-я соответствуют старым стандартам для крепления в распределительных щитах прошлого века.

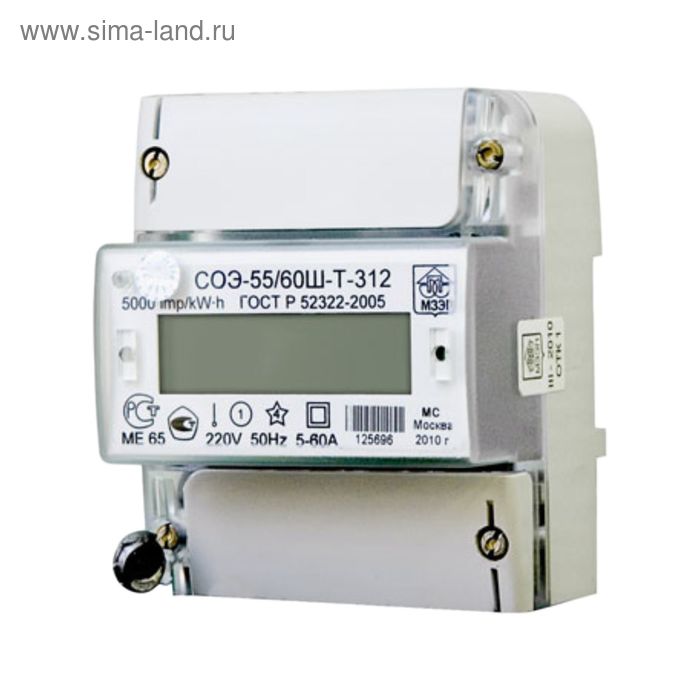

СЭО-55 в корпусе 2–3 вариантов для установки на DIN-рейку

Корпуса 2 и 3 модели можно поставить по DIN-стандартам в новые РЩ, вес аппаратов — 300 и 600 г.

«Энергомера СЕ- 102»

Способен обеспечивать расчет 8 тарифов временных интервалов, память рассчитана на сохранение данных, накопленных в течение 13 месяцев. Удобная для пользователей возможность отображать на экране такую важную информацию:

  • часы, где указывается дата и текущее время;
  • действующий тариф на данный момент времени;
  • величину потребляемой мощности;
  • величину тока нагрузки;
  • величину и стабильность напряжения в сети.
     Внешний вид счетчика «Энергомера СЕ-102»

Процессор счетчика и программное обеспечение дает возможность исключить из стандартного тарифа 32 дня (настроив их по тарифам праздничных и выходных периодов). Сутки можно разделить на 16 тарифных интервалов, запрограммировать автоматический перевод с зимнего на летнее время и установить уровень порога срабатывания УЗО.

Производитель — ставропольская компания «Энергомера» — гарантирует при правильной эксплуатации безаварийную работу счетчика не менее 5 лет. Периодичность проверок 1 раз в 16 лет, первый класс точности. Установка двухтарифного счетчика электроэнергии этой модели может осуществляться обычным способом или на DIN-рейку.

Надежную систему защиты обеспечивает электронная пломба, показания и установленные тарифом расчеты передаются беспроводным модемом RMS-485, для снятия информации и программирования используется инфракрасный порт.

Учитывая свои потребности, финансовые возможности и используя эту информацию, каждый может определиться, какой двухрежимный счетчик ему установить.

Выгода двухтарифных приборов учета расхода электроэнергии очевидна, особенно на промышленных предприятиях с электроустановками, потребляющими большие мощности, которые работают в ночное время. Двухтарифный электросчетчик, даже если сеть трехфазная на 380 В, быстро окупится сэкономленными средствами от льготных тарифов на электроэнергию.

Похожие статьи:

Как подключить двухтарифный счетчик электроэнергии

Этапы установки и подключения двухтарифного счетчика электроэнергии. Условия перехода на многотарифный учет электроэнергии.


Электроэнергия — это один из самых распространённых товаров не только в России, но и во всём цивилизованном мире. С постоянным ростом её стоимости как физические лица, так и предприятия переходят на новый вид тарификации, который учитывает не только объем затраченной энергии, но и время суток когда она было взята из сети. Естественно, что обычный счётчик неспособен на это, для этого нужно приобрести, установить и зарегистрировать переход на многотарифный учет электроэнергии.
Разница в стоимости основана на спросе на данный товар, который меняется в течение одних суток. Например, в ночное время основная масса потребителей не пользуется электроприборами и сеть не загружена, поэтому и цена на электроэнергию ниже, соответственно в дневное время наоборот. В этой статье мы расскажем, как выполняется подключение двухтарифного электросчетчика и какие условия перехода на многотарифный учет электрической энергии. Содержание:

Как перейти на многотарифный учёт электроэнергии

Для того чтобы воспользоваться данным тарифом понадобиться не только сам двухтарифный элемент учёта, то есть электросчётчик, но и оформление данной услуги с поставщиком электрической энергии. Для этого необходимо:

  1. Отправиться в организацию, являющуюся поставщиком в конкретном районе и регионе.
  2. Обратиться в отдел по оформлению договоров по электроснабжению и убедиться что есть возможность перейти на двухтарифный учёт.
  3. Написать заявление о переходе на новый тариф. Процедура перехода возможна, только если нет долгов за данный вид товара и услуг.
  4. Оплатить стоимость снятия старого элемента учёта, стоимость нового с установкой, подключением и настройкой.

Также потребитель может и сам купить где угодно двухтарифный электросчетчик, но перед установкой и введением в эксплуатацию его придется сдать на проверку. Подключить и установить электросчетчик в щиток тоже можно самостоятельно, но в любом случае придется вызывать специалиста из организации, которая является официальным поставщиком в данном регионе. Главные условия подключения к двухтарифному режиму оплаты — это отсутствие задолженности за израсходованную ранее электроэнергию и услуги, а также правильность подключения прибора учета к сети электроснабжения. Чаще всего компания, электроснабжающая регион, предоставляет полный спектр услуг по переходу на многотарифный режим и даже проверенное и настроенное оборудование, в частности, электросчётчик. Поэтому лучше заказывать услуги у них комплексно, так как это самый простой, действенный и безопасный способ.

Схема подключения двухтарифного электросчетчика

Подключение и установка двухтарифного счетчика электроэнергии должна выполняться только специалистами, имеющими допуск к работе в электроустановках и группу по электробезопасности не меньше третьей. Для того чтобы установить и потом подключить счётчик своими руками обязательно нужно понимать опасность поражения электрическим током.

Двухтарифные счётчики, как и однотарифные могут быть рассчитаны на разное напряжение сети это:

  • 220 Вольт — однофазная сеть, то есть используется фаза и ноль;
  • 380 Вольт — трёхфазное напряжение, подключение имеет три фазы.

Схемы подключения их в принципе идентичны, только имеют свои отличия в количестве клемм для соединения и как следствие, соответствующей защитной и коммутационной аппаратуры, рассчитанной на напряжение сети. Для квартиры чаще всего характерно 220 В, а для частного дома может быть приемлемо 380 В, если осуществляется подключение оборудования с трёхфазными асинхронными двигателями. Особенностью некоторых трёхфазных счётчиков является возможность использования их и для однофазных сетей.

Вот схема подключения однофазного двухтарифного счетчика электроэнергии:

Присутствие заземления не является здесь обязательным, но всё же рекомендуется организовать его, так как даже самое современное устройство защитного отключения, не может обеспечить надёжной защиты от поражения электрическим током при пробое. Очень часто работы ведутся тогда, когда уже присутствует напряжение на верхних клеммах вводного автомата, поэтому перед тем как непосредственно перейти к подключению, стоит отключить напряжение и проверить его отсутствие на токоведущих частях, на которых будут проводиться работы.

Схема подключения трёхфазного двухтарифного электросчётчика выглядит так:

В результате потребитель получает и трёхфазное и однофазное напряжение, что очень удобно. Правила безопасности и принцип подключения аналогичен с предыдущей схемой. Если сеть потребителя мощная и ток нагрузки больше чем счётчик может через себя пропустить, то подключение происходит через измерительный трансформатор тока. Почти все электросчётчики рассчитаны на ток от 5 до 50 Ампер. Для высоковольтных цепей на производстве такие трансформаторы являются обязательными, так как с их помощью не только ведётся учёт израсходованной электроэнергии, но и осуществляется защита электрооборудования от аварийных режимов.

На видео ниже наглядно показывается подключение однофазного и трехфазного электросчетчика к сети:

Принцип снятия и расчёта израсходованной энергии

Двухтарифный счётчик — это современный элемент учёта электроэнергии, который способен показывать и фиксировать не только объем потраченной энергии, но и другие параметры сети. Для того чтобы узнать, сколько израсходовано за тот или иной период электричества необходимо, нажимая кнопки на устройстве учёта, перейти в режим индикации, где можно увидеть данные по дневному и ночному использованию электрооборудования. Зная, сколько киловатт было потрачено в дневное время и соответственно в ночное, можно узнать сколько взято энергии из сети за день, за месяц, за неделю и так далее. Для этого зафиксированная разница умножается на дневной или ночной тариф, который может отличаться в зависимости от региона, где находится потребитель.

На видео ниже наглядно показывается первоначальная настройка многотарифного электросчетчика на примере модели СЕ102М R5:

Конечно же, такая форма учёта имеет свои огромные преимущества и достаточно выгодна для потребителя, который, например, может перенести часть дел на ночное время, благо современные приборы программируются и включаются автоматически в нужное время. Однако, если в сеть включены только холодильник и освещение, то нужно задуматься об эффективности двухтарифного режима оплаты и учёта, и посчитать через сколько времени окупятся все затраты на новое оборудование и на услуги электрика. Надеемся, вам стало понятно, как подключить двухтарифный счетчик электроэнергии в сети 220 и 380 Вольт. Если возникли вопросы, можете задать их в комментариях под статьей.

Будет полезно прочитать:

  • Преимущества и недостатки двухтарифных счетчиков
  • Кто должен оплачивать замену электросчетчика
  • Как экономить электроэнергию в домашних условиях


Нравится0)Не нравится0)

Электросчетчики двухтарифные как выбрать - полезные рекомендации

Рано или поздно, но обязательно приходит момент, когда необходимо подумать о замене прибора учета расхода электроэнергии. Причин немало – старый счетчик может выслужить установленный производителем срок, прийти в негодность, перестать отвечать требованиям существующей или модернизируемой домашней электросети, просто не вписываться в квартирный интерьер. Есть и еще одна причина, которая побуждает хозяев решиться на замену этого прибора – дифференцированная система тарификации потребления электроэнергии.

Электросчетчики двухтарифные как выбрать

Именно поэтому все большой востребованностью среди потребителей стали пользоваться электросчетчики двухтарифные как выбрать которые и будет рекомендовано в настоящей публикации.

Что такое система многотарифного учета

Известно, что потребление электроэнергии в разное время суток существенно различается. Энергетики условно делят день и ночь на пять последовательно сменяющих одна другую зоны:

  • Ночная – с минимальным потреблением, продолжающаяся с 23.00 до 7.00
  • Утренняя пиковая – с 7.00 до 9.00. Население массово просыпается, готовится к выходу на работу, включается огромное количество электроприборов, начинаются рабочие смены на предприятиях.
  • Дневная полупиковая, с 10.00 до 17.00 – потребление несколько выравнивается за счет снижения «домашней» нагрузки, но остаётся достаточно высоким из-за работы большого количества предприятий и учреждений.
  • Вечерняя пиковая – с 17.00 до 21.00. «Час пик» на всех видах электротранспорта, возвращение потребителей домой с объяснимым массовым включением освещения, систем обогрева или кондиционирования воздуха, компьютеров, телевизоров, всех типов бытовых приборов, в том числе – весьма энергоемких — электроплит, бойлеров, стиральных и посудомоечных машин.
  • Вечерняя полупиковая, с 21.00 до 23.00, когда общая нагрузка на электросети начинает постепенно снижаться в связи с окончанием домашних хозяйственных дел и постепенным отходом населения ко сну.

На графике можно наглядно увидеть примерный уровень потребления электроэнергии, построенный на основании статистических данных одного из крупнейших городов России – Санкт-Петербурга.

График распределения суточной нагрузки в городской электросети

Подобные скачки нагрузки крайне негативно влияют и на состояние линий электропередач и, главное, на работу электростанций. По большому счету, это ведет к нерациональному использованию энергоносителей, ускоренному износу генерирующего и трансформирующего оборудования, и даже к определенному ухудшению экологической обстановки в регионе.

Чтобы максимально сгладить подобные перепады и минимизировать последствия таких скачков, была разработана система дифференцированной тарификации потребленной электроэнергии. Главная цель подобного подхода – предельно мотивировать население к снижению потребления в часы пиковых нагрузок и перенести многие энергоемкие домашние процессы именно на время так называемых «ночных провалов».

Эта политика введена во многих регионах России, хотя установленные тарифы могут достаточно сильно различаться по областям и городам. Но всегда ночной тариф намного ниже дневного.

Для примера, в Санкт-Петербурге с 1 января 2015 года установлена следующая стоимость за 1 кВт потребленной электроэнергии (в скобках указана стоимость киловатта для домов, где установлены стационарные электрические плиты и (или) предусмотрено электрическое отопление помещений):

Тип тарифастоимость 1 кВт, руб
Общий, в случае отсутствия счетчиков с раздельным учетом потребления по времени3,53 (2,47)
Дневной, для полупиковых и пиковых зон при использовании многотарифных счётчиков, с 7. 00 до 23.003,55 (2,49)
Льготный ночной, с 23.00 до 7.002,14 (1,50)
Дифференцированные тарифы на электроэнергию на 2015 г. в Санкт-Петербурге

В некоторых регионах, в частности, Москве и Московской области, предусмотрена возможность даже трехуровневой тарификации с разделением полупиковых и пиковых зон:

Тип тарифастоимость 1 кВт, руб
Общий, в случае отсутствия счетчиков с раздельным учетом потребления по времени4,68 (3,28)
Дневной, для полупиковых и пиковых зон при использовании двухтарифных счётчиков, с 7.00 до 23.004,91 (3,44)
Дневной для пиковых зон, с 7.00 до 10.00 и с 17.00 до 21.00, при использовании счетчиков с многоуровневой тарификацией4,92 (3,45)
Дневной для полупиковых зон, с 10.00 до 17.00 и с 21.00 до 23.00, при использовании счетчиков с многоуровневой тарификацией4,08 (2,85)
Льготный ночной, с 23. 00 до 7.001,26 (0,88)
Дифференцированные тарифы на электроэнергию на 2015 г. в Москве

Даже беглый взгляд показывает, что стоимость «ночной» и «пиковой» электроэнергии иногда может различаться почти в четыре раза. А если сесть и с карандашом в руках и калькулятором (компьютером) проанализировать свое домашнее потребление, то можно достичь весьма существенной экономии.

Так, например, на ночные часы можно вынести всю стирку – современные стиральные машины позволяют запрограммировать это процесс с отложенным стартом. Это же в полной мере может относиться и к посудомоечным машинам. Если дома стоит мощный бойлер, то нагрев воды также лучше осуществлять ночью, создавая запас горячей воды, которого хватит на сутки. Современная «умная» кухонная техника вполне способна приготовить хозяевам горячий завтрак, закончив все манипуляции до 7 утра. Может дать неплохую экономию и рациональное использование приборов обогрева или кондиционирования, с учетом заложенных в них «интеллектуальных» возможностей. А для достаточно многочисленной категории людей, относящихся к «совам», подобная тарификация – вообще, просто находка.

Одним словом, двух— или многотарифная система учета потребления открывает широкий пласт возможностей для нешуточной экономии денежных средств. Однако, прежде будет необходимо сделать материальное вложение – приобрести соответствующий счетчик.

Воспользуйтесь калькулятором для расчета потребления электроэнергии холодильником.

Видео: для чего нужны многотарифные счетчики

Параметры выбора счетчика с раздельной тарификацией

Прежде чем приступать к выбору прибора учета электроэнергии с раздельной тарификацией, нужно, в первую очередь, точно узнать, действует ли в конкретном населенном пункте система дифференцированной оплаты. Многотарифный счетчик стоит значительно дороже обычного, и, стало быть, его приобретение должно быть оправданным.

Мало того, требуется уточнить и количество уровней тарификации – как мы уже убедились на вышеприведенном примере, их может быть два или больше. Не исключено, что эта градация может еще больше возрасти – например, с раздельным учетом в рабочие и выходные дни или даже по временам года – подобные эксперименты проводятся, а кое-где в европейских странах это уже внедрено. Некоторые модели современных счетчиков имеют достаточно большой технологический «задел» — электронная схема позволяет запрограммировать их работу с ведением раздельного учета по 8 или даже 12 различным режимам.

Тип счетчика по принципу работы

Все счетчики электроэнергии можно разделить на две больших группы – индукционные и электронные.

Еще недавно все счетчики были индукционными

Индукционные счетчики знакомы каждому – именно они еще недавно стояли повсеместно. Потребляемый ток, проходящий через катушки прибора учета, создавал электромагнитное поле, за счет которого осуществлялось вращение диска, связанного с механическим счетным устройством. Каждый оборот диска соответствовал определенному количеству потребленной энергии.

Электронные счетчики имеют иной принцип действия. Полупроводниковые элементы схемы преобразуют проходящий ток определённого напряжения в импульсный сигнал, который передается в счетное устройство.

Электронный импульсный счетчик с электромеханической индикацией

Индикация может обеспечиваться электромеханическим способом – те же колесики с цифрами, как и на индукционном счетчике, но с передачей вращения через шаговый электропривод, реагирующий на выработанные схемой импульсы. Другой, более современный вариант – электронная цифровая индикация на дисплее.

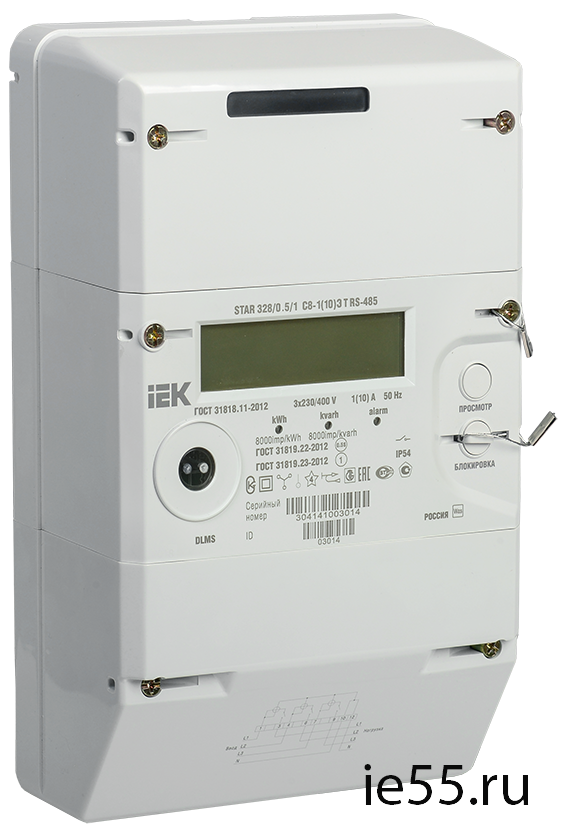

Электрический счетчик с цифровым дисплеем

Вполне понятно, что многотарифные счетчики могут иметь исключительно электронный принцип действия и цифровую индикацию. Кстати, это ограничивает их по месту установки. Жидкокристаллические дисплеи требуют определенного «микроклимата» для корректной работы, и в условиях низких температур или прямых солнечных лучей могут попросту перестать отображать информацию, хотя сама схема счётчика будет при этом исправно подсчитывать потребление. Поэтому, если планируется установка нового счетчика в частном доме, то следует планировать его размещение исключительно внутри помещения.

Класс точности счетчика

Этот показатель говорит о допустимой погрешности прибора, выраженной в процентах. Подавляющее большинство индукционных счетчиков относилось к классу «2,5». Электронные приборы в этом плане, безусловно, точнее, и имеют классы «2», «1», «0,5» и даже выше.

Класс точности всегда указывается и в технической документации, и на самом приборе – обычно используется пиктограмма в виде цифры, заключенной в кружок.

Класс точности прибора и другие важные электротехнические параметры всегда указываются на лицевой панели

Безусловно, чем выше класс точности, тем прибор дороже. И здесь важно знать одну тонкость, чтобы не переплачивать при покупке лишнего. Работники электросетей могут необоснованно требовать приобретения прибора учета с завышенными показателями – «1» или даже «0,5». Однако на этот счет имеется законодательный акт, который четко устанавливает требования к подобным приборам. В Постановлении Правительства РФ № 442 от 04 мая 2012, которое регламентирует розничные рынки электроэнергии, определено, что для частных потребителей, граждан, проживающих в квартирах многоэтажной застройки, частных домах установлен класс точности «2» или выше. Класс «1» требуется лишь на вводе в многоквартирное жилое здание или же в случае, если суммарная мощность нагрузки превышает 670 кВт, чего в условиях частного жилья просто не бывает.

Есть еще один нюанс. Тем же Постановлением (статья 142) установлено, что если даже стоящий в квартире на момент принятия этого документа счетчик имеет более низкий класс точности, то его замена будет обязательной только по истечению срока межпроверочного интервала или же при выходе прибора из строя (или его утрате).

Требования работников электросетей заменить счетчик на более точный, класса «1» или в ранее установленного срока, без желания владельца жилья, являются незаконными.

Однофазный, трехфазный, максимальный ток

Большинство городских квартир и частных домов подключено к однофазной сети 220 V, 50 Нz. Соответственно, и счётчик должен отвечать этим показателям. Однако, встречаются подключения и к трёхфазной сети 380 V, например, в квартирах со стационарными электроплитами или предусмотренными конструкцией конкретного здания системами электрического отопления. Об этом подскажут особые розетки и вилки на кабелях мощных электроприборов, отличающиеся от обычных точек подключения.

Розетка и вилка для мощных электроприборов, питающихся от трехфазной сети

В таких случаях придется подбирать трехфазный счетчик. Кстати, многие частные застройщики нередко создают своеобразный «энергетический задел», сразу подключая свои дома к трехфазной сети – это значительно расширяет возможности применения бытовой техники и мощного электроинструмента в перспективе.  Многие модели современных трехфазных счётчиков могут иметь возможность подключения для работы и с однофазной сетью, что значительно повышает их универсальность.

Для каждого счетчика определены показатели номинального и максимального тока нагрузки. Как правило, они рассчитаны на предельно допустимое значение до 60 А, что примерно соответствует общей нагрузке в 10 кВт – этого с большим запасом вполне достаточно для практически любого частного жилья. Если же подсчет показывает, что суммарная мощность потребления выше 10 кВт, то следует приобретать счетчик с максимальным значением тока 100 А. Подобные приборы имеют прямой принцип подключения к сети, без дополнительных преобразователей. В случае, если все же планируется нагрузка, превышающая 100 А, то потребуется, кроме того, подключение счетчика через специальное устройство — трансформатор тока.

Показатели напряжения, номинального и максимального тока также всегда указаны в техпаспорте прибора и на его лицевой панели.

Наличие и тип интерфейсов связи

Дальнейшие перспективы развития электросетей включают и внедрение автоматизированных систем учета потребления, а в некоторых регионах в экспериментальном порядке идет уже и практическое воплощение подобных разработок. Организуются каналы связи, передающие вначале на локальные станции, а затем и в единый центр показаний приборов учета, в том числе и по другим видам потребляемых ресурсов (вода, газ). В качестве каналов обратной связи могут быть использованы сами силовые линии (через PLС-modem), IP или GSМ – сети.

Во всяком случае, будет нелишним поинтересоваться в местной энергоснабжающей организации о планируемых модернизациях, чтобы, при необходимости, приобрести счетчик с заложенной в него подобной функцией, чтобы не пришлось покупать другой при вводе подобной системы в эксплуатацию.

Дополнительные опции прибора учета

Современные электронные счетчики, помимо раздельной тарификации, могут иметь целый ряд иных дополнительных опций. К ним можно отнести занесение в ячейки памяти показателей расхода по месяцам, что бывает удобным, например, при возникновении противоречий с энергоснабжающими организациями. В ряде случаев эти данные могут передаваться в компьютер. Некоторые счетчики могут использоваться для снятия мгновенных показателей – потребляемого тока, напряжения или активной (реактивной) мощности в конкретный момент времени, исполняя, таким образом, функцию мультиметра. Во встроенном «журнале событий» могут отражаться пиковые точки потребления, скачки напряжения или его отсутствие, попытки и время вскрытия прибора, изменения фаз, воздействия электромагнитным полем и другие действия.

Как показывает практика, большинство из встроенных функций для среднестатистического потребителя остается невостребованным.

Разновидности по типу установки

При выборе счетчика обязательно учитываются его конструктивные особенности, касающиеся способа его монтажа в распределительный щит.

Все старые приборы учета устанавливались с помощью штатных винтовых креплений в трех точках – верхней и двух нижних. Для этого на самих приборах предусматривались монтажные отверстия или кронштейны со стандартизированными расстояниями между ними, а на щитах – соответствующие резьбовые гнезда или места для вкручивания крепежа.

Размещение посадочных отверстий для крепления в щитах старого типа

Некоторые электронные счетчики выпускаются в корпусах, которые предназначены именно для такой схемы их монтажа. Это – оптимальный выбор, если в квартире (подъезде) установлен распределительный щит старой конструкции.

В щитах предусмотрены соответствующие отверстия для крепежа

Более современным вариантом монтажа распределительного щита с прибором учета является установка на DIN-рейку. В этом случае на счетчике сзади имеется фигурный паз с фиксаторов, с помощью которого он крепится на стандартную профильную металлическую рейку.

На эту DIN-рейку и будет установлен счетчик

У некоторых моделей бывает предусмотрена возможность обоих типов крепления. Кроме того, одна и та же электронная схема прибора учета может быть заключенной в различные корпуса. Например, достаточно популярный двухтарифный счетчик СОЭ-55 выпускается в четырех вариантах, с корпусами от «1» до «4», которые различаются и внешне, и по габаритам, и по способу крепления.

Фигурные пазы с фиксатором для крепления на DIN-рейке

При строительстве частного жилья или при капитальном ремонте в квартире все чаще отдают предпочтение современным пластиковым боксам внешнего или встроенного (с установкой в стену) размещения, с креплением счетчика, автоматов защиты, УЗО и других приборов на DIN-рейки.

Аккуратный распределительный бокс, убранный в стену

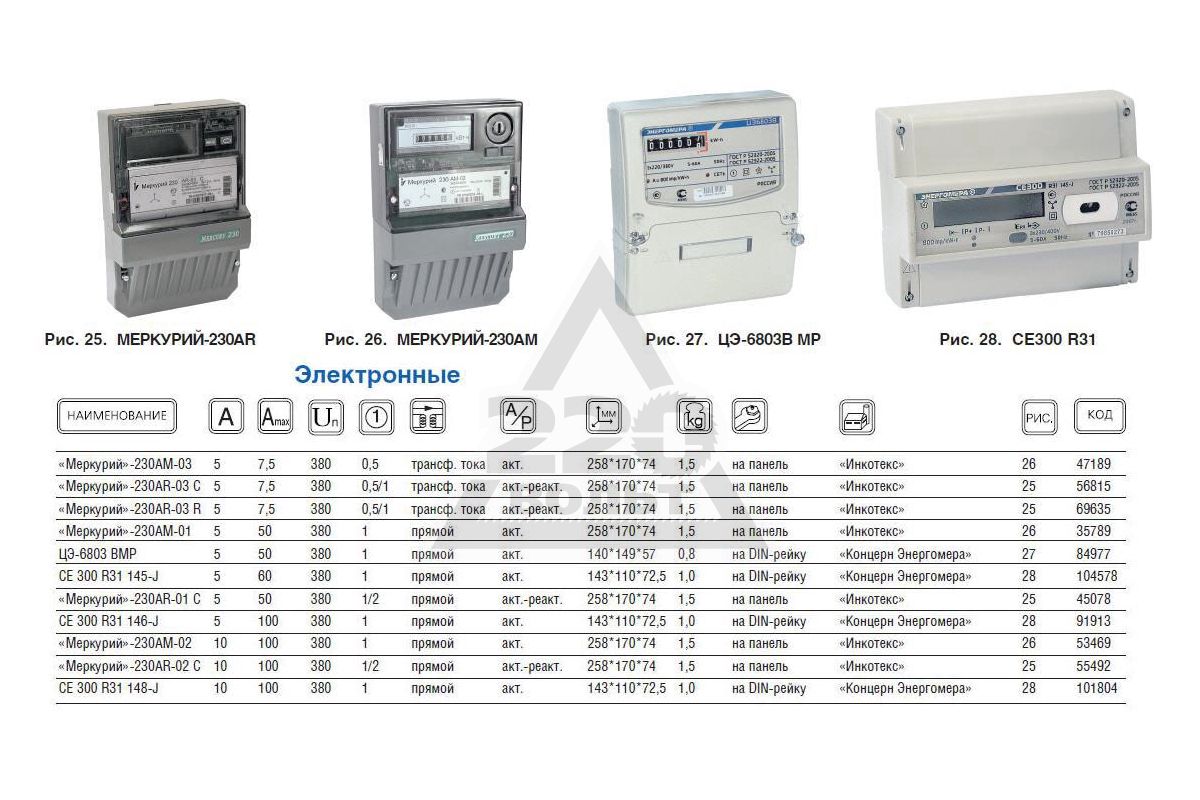

Цены на счетчики электроэнергии

Счетчики электроэнергии

На что обращать особое внимание при покупке счетчика

  • Прежде всего, здесь должно сработать «золотое» правило – никогда и ни при каких обстоятельствах не приобретать подобные приборы у случайных лиц, на рынках или в непонятных организациях, не имеющих соответствующей государственной сертификации. Какими бы ни казались выгодными условия покупки, как бы ни убеждали продавцы и ни показывали заверенные печатями паспорта изделий – от такой сделки следует решительно отказаться. Тем более не стоит даже рассматривать вопрос, если предлагается приобрести прибор, бывший в употреблении.

Наверное, самым разумным подходом к этому вопросу станет обращение в местную организацию энергосбыта. Там наверняка или предложат приобрести счётчик у них, или же подскажут, модели каких производителей рекомендуются к установке. Очень часто такая информация размещается на официальных сайтах компаний — поставщиков электроэнергии.

  • Выбранная модель счётчика, независимо — отечественного или импортного, обязательно должна быть в перечне Госреестра, то есть быть полностью сертифицированной и допущенной к реализации и эксплуатации на территории Российской Федерации.
Обязательно проверяется комплектность прибора согласно паспорту
  • При приобретении счетчика обязательно проверяется его комплектность – заводская упаковка, электронная часть, корпус с крепежными элементами, технический паспорт изделия с конкретным проставленным заводским серийным номером.
  • Сразу обращается внимание на наличие, сохранность и четкость заводских пломб. В случае подозрения на их нарушение следует взять другое изделие.
Особое внимание — техническому формуляру изделия со всеми необходимыми отметками
  • При ознакомлении с сопровождающими счетчик техническими документами проверяется дата выпуска изделия, установленные гарантийные сроки и, обязательно, межпроверочный интервал. В техническом формуляре должна стоять отметка контроля качества изделия.
  • В руководстве по эксплуатации прибора следует уточнить допустимые режимы его работы — особо это важно тогда, когда распределительный щит планируется установить в неотапливаемом помещении.
  • Проводить самостоятельный монтаж счетчика не рекомендуется – для этого лучше пригласить специалиста с допуском к работам подобного вида. В любом случае, после установки прибора обязательным является вызов сотрудников энергоснабжающей компании, которые должны проверить правильность подключения, поставить на учет, провести собственную опломбировку прибора, его настройку в соответствии с действующей тарифной политикой, дать владельцу подробные инструкции по правилам снятия показаний и по другим важным вопросам, касающимся эксплуатации конкретной модели. Об установке счетчика также делается отметка в его техническом формуляре с указанием срока очередной его поверки.

Популярные модели счетчиков с дифференцированной тарификацией

В заключение, не преследуя никаких рекламных целей, а только лишь в качестве примера – несколько моделей счётчиков с функцией многотарифного учета, которые пользуются достаточно широкой популярностью и заслужили положительные отзывы и от потребителей электроэнергии, и от специалистов.

СОЭ — 55

Это – продукция Московского завода электроизмерительных приборов (МЗЭП). В линейке СОЭ – 55 выпускается 8 моделей, различающихся и исполнением корпуса, и рядом технических характеристик.

СОЭ-55 в корпусе «1» — отлично подойдет для замены счетчика в старом шкафу

Модели 50 Ш рассчитаны на максимальный ток потребления 50 А и имеют возможность четырехуровневой тарификации. Счетчики 60 Ш – более мощные, до 60 А, а количество уровней у них увеличено до 8.

СОЭ-55 в корпусе «3» для фиксации на DIN-рейке

Некоторые модели (60 Ш-Т-415 ОМ и 60 Ш -Т-213 ОМ) имеют встроенный ограничитель мощности – устройство защитного отключения (УЗО). У счетчиков 60 Ш предусмотрена функция мгновенного измерения параметров электросети – напряжения, тока, потребляемой мощности и частоты.

Класс точности всего модельного ряда – «1».

Межпроверочный интервал приборов установлен в 16 лет, а расчетный срок их эксплуатации – 32 года. Гарантийные обязательства производителя – 42 месяца.

Корпуса «1» и «4» удобны для замены приборов учета на старых электрощитах – их крепления соответствуют эти стандартам. Модели с корпусами «2» и «3» предназначены для монтажа на DIN-рейку. Вес, в зависимости от типа корпуса, от 300 до 600 г.

«Меркурий – 200»

Эта линейка счетчиков включает три модели («02», «04» и «05»), главное различие между которыми – интерфейсы для внешней связи. В целом же технические характеристики схожи.

«Меркурий 200» — удачная модель с хорошей репутацией

Хотя «Меркурий – 200» — это уже достаточно неновая разработка – ей более 10 лет, тем не менее эти счетчики пользуются большой востребованностью.

Класс точности приборов – «1». Межпроверочный интервал – 16 лет. Гарантийный срок установлен 3 года, а расчётный срок использования – 30 лет.

Счетчики позволяют вести дифференцированный учет по 4 тарифам, причем предусмотрена возможность раздельной фиксации показателей как по дням недели, так и по месяцам года. Можно внести, при необходимости, во встроенный электронный календарь и праздничные дни.

Счётчики предназначены для установки на DIN-рейку, их масса составляет не более 600 г.

«Энергомера – СЕ-102»

Заслуживший много положительных отзывов счётчик «Энергомера – СЕ-102» — собственная разработка выпускающей его одноименной ставропольской компании.

«Энергомера – СЕ-102» — может также быть в нескольких вариантах корпуса

Он поддерживает восьмиуровневую тарификацию с сохранением в памяти показаний за последние 13 месяцев. На электронном табло производится индикация текущего времени и даты, действующего в настоящий момент тарифа, остатков лимита (если он установлен), активной мощности, напряжения и тока.

Электронная схема прибора позволяет провести целый ряд дополнительных настроек, например, до 32 дней исключений (например, праздники), разбивку одних суток до 16 тарифных зон, автоматический переход на «летнее» время, задание порога срабатывания встроенного УЗО и других.

Счетчики выпускаются как для обычного размещения, так и для DIN-рейки.

Класс точности прибора – «1». Средняя наработка электронной схемы на отказ составляет 160 тыс. часов. Межпроверочный интервал – 16 лет. Производитель сопровождает изделие солидной гарантией – 5 лет.

Особенностями приборов «Энергомера – СЕ-102», кроме того, являются электронная пломба, три интерфейса связи – PLC, радиомодем и RS-485, инфракрасный порт для программирования и передачи данных, надежная система защиты данных от несанкционированного доступа.

Интерес представляет и многотарифные счетчики линейки «Нева», о которых можно узнать, ознакомившись с приложенным видеороликом:

Видео: многотарифные счетчики «Нева»

как и где установить, расчет электроэнергии

Приобретение двухзонного счетчика стоит дороже, чем обычного. Это также означает переход на многотарифный расчет при оплате за электроэнергию. Его важной особенностью является то, что при его применении платить придется меньше. Какие особенности имеет двухзонный счетчик и чем это может быть выгодно для жильцов, которые его установили, более подробно расскажет эта статья.

Особенности и выгода

Многие пользуются электрическими приборами, мало задумываясь о том, в какую сумму им это обойдется. Часто используется такая система оплаты, когда тарифы, применяемые в течение суток, не меняются. На самом деле существуют промежутки времени в течение суток, в течение которых цена потребляемого ресурса уменьшается. Однако воспользоваться этим могут только владельцы двухзонных счетчиков

Суточная нагрузка электросети

Такие приборы отличаются от обычных не только тем, что применяются два тарифа, но и более точной работой, хотя и стоят дороже. При его покупке можно ожидать, что экономия при оплате электричества из-за двухзонных тарифов будет больше, чем более высокая цена при приобретении.

Такие счетчики работают в соответствии с программой, которая переключает правила ведения учета, в зависимости от текущего времени. Устройство фиксирует в памяти информацию о том, как меняются тарифы, сколько было потреблено энергии, какие были нарушения в работе и другие сведения, которые представляют интерес.

Переход на двухтарифную оплату электричества позволяет снизить затраты

Плюсы и минусы

Если в квартире используется двухзонный счетчик, то это дает владельцам следующие преимущества:

  1. При использовании подогрева воды с помощью электроприборов появляется возможность сэкономить на оплате электричества, делая это в период, когда стоимость ресурса ниже.
  2. Если применяется отопление на основе использования электроэнергии можно использовать электричество, учитывая цену на него в определенное время.
  3. Использование стиральной машины или других энергозатратных приборов можно перенести на ту часть суток, когда электричество будет более дешевым.

К сложным моментам эксплуатации учетного прибора нужно отнести следующее:

  1. Процедура первоначальной установки или замены является довольно сложной и утомительной.
  2. Для того, чтобы счетчик работал точно, необходимо периодически обеспечивать прохождение проверки. Для этого вызывают мастера, который приходит со своим диагностическим устройством и выполняет тестирование. В некоторых случаях он может настоять на демонтаже с целью углубленной проверки техники, выполняемой в его организации.

В последнем случае изъятие прибора допустимо только если вместо него на время проверки у потребителя электроэнергии будет установлен другой счетчик.

Монтаж счетчика может делать только специалист

Виды

Такие приборы можно разделить по принципу действия. Они бывают индукционными или электронные.

Первоначально использовались только двухзонные счетчики индукционного типа. По внешнему виду они представляют собой обычный прибор. Внутри он содержит две индукционные катушки — одна из них токовая, другая относится к напряжению. Они создают электромагнитное поле, которое крутит диск в соответствии с количеством использованной электрической энергии.

Важно! Этот вид счетчиков известен своей надежностью и долговечностью. По документам предельный срок эксплуатации составляет 15 лет. Но фактически двухзонные счетчики индукционного типа эксплуатируются иногда более 30 лет. Его недостатком является недостаточная точность регистрации затрат электричества.

Индукционные и электронные счётчики

Такая разновидность появилась недавно. В нем не применяются движущиеся части, участвующие в процессе измерения. Данные отображаются на электронном табло. Такой прибор не только способен хранить данные, но и может осуществлять их передачу другим устройствам. Это применяется, в частности, в системе «Умный дом».

Важно! Отличительной чертой электронных двухзонных счетчиков является их хорошая точность. В некоторых случаях возможно сделать ее более высокой путем замены электронной платы. Эти счетчики способны точно учитывать даже незначительную нагрузку.

Как известно, в некоторых домах используется трехфазное электропитание 380 В, а в других — однофазное на 220 В. Двухзонные счетчики выпускаются для обоих случаев. Счетчик, рассчитанный на работу с 380 В обычно используется в частных домах. Это связано с тем, что там используется мощное оборудование, для которого необходимо трехфазное питание.

Приборы различаются по классу точности. Считается, что для квартир необходим прибор, у которого он равен 2 или меньше.

Подключение прибора

Способ подключения

Когда устанавливается двухзонный счетчик, подключение может осуществлять только специалист. Имеющий необходимые разрешения: допуск к работе на электрических установках и имеющий третью группу электробезопасности или более высокую.

При установке прибора, рассчитанного на 220 В, подключение происходит к фазе и нулю.

Подключение при однофазном напряжении

У прибора имеются 4 клеммы для подсоединения проводов. К двум из них подходят внешние, а от остальных отходят те, которые используются в квартире. Наличие заземления не является обязательным условием для работы, но желательно, чтобы оно имелось.

Для счетчиков на 380 В подключение осуществляется с учетом наличия трех фаз напряжения. Там есть три входа для внешних проводов и три для тех, от которых электричество подводится внутрь дома. Надо заметить, что при наличии трехфазного напряжения 380 В в доме обычно бывают также и однофазные розетки на 220 В.

В этом случае наличие заземления является желательным.

Подключение трехфазного прибора

Процедура подключения нового счетчика должна быть правильно оформлена. Для этого необходимо сделать следующее:

  1. Нужно обратиться к той организации, которая поставляет в дом электрическую энергию. Там имеется отдел договоров, в котором необходимо сделать переоформление действующего документа. Нужно уточнить, какие марки счетчиков для установки будут наиболее предпочтительными.
  2. Необходимо приобрести прибор учета и попросить у продавца документ, нужный для передачи в компанию, поставляющую электроэнергию. В ней будет произведена проверка двухфазного счетчика перед установкой.
  3. Пишется заявление о замене и проверенный счетчик забирают домой.

После этого вызывают мастера, который произведет установку и оформит нужные документы.

Расчет электроэнергии

При расчете расчете электроэнергии с помощью двухзонного счетчика сутки разбиваются на два периода.

Тарифные интервалы

Чаще всего речь идет о следующих:

  • с 7 до 23;
  • с 23 до 7 утра следующего дня.

Обычно в ночное время тариф существенно меньше. При принятии решения о замене обычного счетчика на двухзонный необходимо подсчитать месячную экономию при оплате электроэнергии. Если она составляет половину или хотя бы треть всей стоимости, то можно считать, что проведение замены позволит получить существенную экономию. В том случае, когда оно незначительное замена счетчика вряд ли окупится.

Ночной тариф дешевле, чем дневной

Кроме того, возможна ситуация, когда при двухтарифном учете дневная электроэнергия будет дороже, чем при расчете по одному тарифу. В этом случае экономия может быть очень незначительной, что не окупит установку нового прибора.

Использование двухтарифного учета не во всех случаях может быть выгодным. Это зависит от конкретных сумм, а также от наличия в квартире приборов, использование которых можно перенести на ночное время. Перед принятием решения необходимо произвести расчет и на его основе делать выводы об окупаемости установки нового прибора.

Счетчик электроэнергии двухтарифный: все плюсы и минусы

Ежегодно в нашей стране поднимаются тарифы на электроэнергию. Поэтому потребители стараются как-то снизить потребление электроэнергии, а тем самым и оплату за нее. Существует несколько способов экономии расходования энергоресурсов. Можно приобрести энергосберегающие современные электрические приборы, которые значительно сокращают потребление энергии. Кроме этого существуют двухтарифные приборы учета. Например, двухтарифный счетчик электроэнергии.

Двухтарифный счетчик

Двухтарифный счетчик электроэнергии имеет высокую стоимость, но при этом со временем этот прибор самоокупается при условии пользования электроэнергии в ночной период. Чем больше расходуются энергоресурсы ночью, тем больше экономии будет в финансовом плане, так как в ночное время энергия тарифицируется по сниженной расценке.

Что делать если человека ударило током? Это должен знать каждый, читать всем!

Двухтарифный счетчик электроэнергии, назначение

Большое потребление электрической энергии выпадает на утренние и вечерние часы. Такие скачки нагрузки пагубно влияют на рабочее состояние электрических станций. В этом случае это приводит к нерациональной работе энергоносителей, быстрому изнашиванию электрооборудования, которое производит и трансформирует энергию. Высокая нагрузка также является причиной ухудшения экологической среды в регионе.

Для того чтобы уменьшить возникшее повышение нагрузки была придумана система двухтарифной тарификации потраченной электроэнергии. Основная цель дифференциальной системы заинтересовать потребителей использовать энергоресурсы в ночной период времени.

Таким образом, некоторые домашние работы, в процесс которых входит потребление энергоресурсов, можно отложить на ночь. При этом некоторые слои населения, такие как пенсионеры, домохозяйки, а также потребители, имеющие посменную занятость, могут существенно сэкономить электрическую энергию, а вместе с тем и материальные затраты.

Двухтарифный счетчик электроэнергии: разновидности

Двухтарифные электрические счетчики подразделяются в соответствии с классом точности: 2, 1, 0,5. Чем меньше данное показание, тем точнее будут показатели.

Счетчик электроэнергии

Приборы делятся по типу сети источника энергии: однофазные и трехфазные. Выбор зависит от количества имеющихся фаз в электрической сети.

Также механизмы учета имеют разные способы монтажа: трехточечный способ крепления, посредством дин-рейки, универсальное прикрепление.

Устройства с трехточечным способом установки относятся к приборам старого образца, которые крепятся посредством винтов в трех местах: два вверху, один внизу. На задней поверхности прибора имеются специфические отверстия, которые находятся на установленном расстоянии. Под такие приборы произведены специальные распределительные шкафы старого образца, имеющие такие же трехточечные крепления.

Какие типы выключателей существуют и где их применяют. Все о выключателях тут

Устройства с методом крепления на дин-рейку имеют современные модели электрических счетчиков. Одновременно с этим производятся распределительные шкафы с монтажной рейкой внутри, сделанные специально для таких приборов учета.

Универсальным способом монтажа обладают механизмы, которые возможно крепить как на монтажную рейку, так и винтовым методом.

Популярные модели

Существует некоторые экземпляры двухтарифных приборов учета, которые получили свою популярность.
СОЭ-55 обладает классом точности, который соответствует единице, при этом временной промежуток между проверками заявленный производителями имеет 16 лет, а эксплуатационный срок – тридцать два года.

Данные электрические счетчики произведены Московским заводом электроизмерительных приборов и имеют восемь моделей с различными техническими характеристиками и конструктивными особенностями.

Меркурий 200 имеет три модели, основным отличием которых является наличие интерфейса, при этом их параметры практически одинаковые. Приборы учета этой линии пользуются большим спросом у потребителей свыше десяти лет. Класс точности – 1, проверка прибора также осуществляется через 16 лет, срок эксплуатации 30 лет.

Данный механизм может учитывать электроэнергию по четырем тарифным планам, в которые входят также разделения на дни недели и на месяцы года.

Какие провода лучше использовать для проводки в квартире. Большая сравнительная статья тут.

Энергомера-СЕ-102 выпускается ставропольским заводом. Эта линия счетчиков может осуществлять учет электроэнергии по восьми тарификациям. Класс точности также высокий и составляет 1, прибор имеет большой гарантийный срок – пять лет, проверка производится через 16 лет. Механизм имеет электронную пломбу, три интерфейса, радиомодем, инфракрасный порт, а также надежную защиту показаний от несанкционированного входа.

Плюсы и минусы

К преимуществам данного измерительного прибора можно отнести:

Счетчик электроэнергии двухтарифный: все плюсы и минусы
  • экономия финансовых затрат за пользование энергией, специалисты гарантируют окупаемость через год;
  • в масштабных планах — при меньших перегрузках электросети улучшается экологическая обстановка в стране;
  • понижение нагрузки на электрические станции. При этом будет реже ломаться оборудование, которое создает энергоресурсы и обеспечивает их раздачу потребителям.

Одновременно с этим использование данных приборов выявили несколько негативных черт:

  • экономность энергоресурсов, а вместе с тем и денег, будет лишь тогда, когда основная часть потребления энергии выпадает на ночное время суток. В ином случае использование двухтарифного прибора будет нерентабельным;
  • в большей части страны разность между дневными и ночными тарифами составляет всего 15 процентов.

Как выбрать двухтарифный счетчик

Чтобы выбрать счетчик для использования в домашних условиях, нужно узнать о наличии дополнительных функций. К ним можно отнести производство замеров основных параметров на данный момент. В современных механизмах учета можно встретить дополнительную память, встроенное УЗО. Есть также защита от короткого замыкания в электролинии.

Приобретая устройство, нужно удостовериться, что данный экземпляр утвержден Госреестром. Установки и показатели должны быть согласно действующим тарифам. Если этот вопрос вызывает затруднение, то следует проконсультироваться в энергетической компании.

Не рекомендуется приобретать электрические счетчики у сомнительных продавцов. Организация, осуществляющая продажу приборов учета, должна иметь соответствующую документацию, которая разрешает продавать такие устройства.

Счетчик электроэнергии на основе

IoT с использованием ESP12 и Arduino

Все мы знаем о счетчиках электроэнергии , которые устанавливаются в каждом доме или офисе для измерения потребления электроэнергии. В конце каждого месяца многие из нас беспокоятся о высоких счетах за электроэнергию, и нам время от времени приходится смотреть на счетчик электроэнергии. Но что, если мы сможем отслеживать потребление электроэнергии из любой точки мира и получать SMS / электронное письмо, когда потребление энергии достигает порогового значения. Здесь мы создаем проект измерителя энергии на основе Интернета вещей.

Ранее мы создали схему счетчика энергии, которая отправляет вам SMS о счете с помощью модуля GSM. В этом проекте мы создаем интеллектуальный счетчик электроэнергии с использованием Arduino и модуля Wi-Fi ESP8266 , который может не только отправлять вам SMS / электронную почту с вашим счетом за электроэнергию, но также вы можете контролировать потребление энергии в любое время и из любой точки мира. Здесь мы использовали датчик тока ACS712 для измерения энергопотребления, мы обсудим это в ближайшее время.

Мы воспользуемся помощью платформы IFTTT , чтобы связать наш Wi-Fi с уведомлениями по SMS / электронной почте. Мы также будем использовать приложение MQTT Dashboard для Android для отслеживания нашего потребления энергии. Итак, давайте начнем….

Необходимые материалы:

  1. Arduino Uno
  2. ESP12 / NodeMCU
  3. ACS712-30Amp Датчик тока
  4. Любое устройство переменного тока
  5. Провода папа-мама

Работа датчика тока ACS712:

Перед тем, как мы начнем строить проект, для нас очень важно понять работу датчика тока ACS712, поскольку это ключевой компонент проекта. Измерение тока, особенно переменного тока, всегда является сложной задачей из-за шума в сочетании с неправильной изоляцией и т. Д. Но с помощью этого модуля ACS712, который был разработан Allegro, все стало намного проще.

Этот модуль работает по принципу эффекта Холла , открытого доктором Эдвином Холлом. Согласно его принципу, когда проводник с током помещается в магнитное поле, на его краях, перпендикулярных направлениям как тока, так и магнитного поля, генерируется напряжение.Давайте не будем слишком углубляться в эту концепцию, а просто используем датчик Холла для измерения магнитного поля вокруг проводника с током. Это измерение будет производиться в милливольтах, которые мы назвали холловским напряжением. Это измеренное напряжение Холла пропорционально току, протекающему по проводнику.

Основным преимуществом использования датчика тока ACS712 является то, что он может измерять как переменный, так и постоянный ток, а также обеспечивает изоляцию между нагрузкой (нагрузка переменного / постоянного тока) и измерительным блоком (часть микроконтроллера). Как показано на рисунке, у нас есть три контакта на модуле: Vcc, Vout и Ground соответственно.

2-контактная клеммная колодка - это место, через которое должен проходить токопроводящий провод. Модуль работает от +5 В, поэтому Vcc должен питаться от 5 В, а земля должна быть подключена к заземлению системы. Вывод Vout имеет напряжение смещения 2500 мВ, что означает, что когда по проводу не течет ток, выходное напряжение будет 2500 мВ, а при положительном токе напряжение будет больше 2500 мВ, а при отрицательном токе напряжение будет менее 2500 мВ.

Мы будем использовать аналоговый вывод Arduino для считывания выходного напряжения (Vout) модуля, которое будет 512 (2500 мВ), когда ток не течет по проводу. Это значение будет уменьшаться при протекании тока в отрицательном направлении и увеличиваться при протекании тока в положительном направлении. Приведенная ниже таблица поможет вам понять, как изменяются выходное напряжение и значение АЦП в зависимости от тока, протекающего по проводу.

Эти значения были рассчитаны на основе информации, приведенной в таблице данных ACS712.Вы также можете рассчитать их по формулам ниже:

Напряжение Vout (мВ) = (Значение АЦП / 1023) * 5000
Ток в проводе (A) = (Vout (мВ) -2500) / 185

Итак, мы знаем, как работает датчик ACS712 и чего от него ожидать. Приступим к принципиальной схеме.

Мы использовали этот датчик для создания схемы цифрового амперметра с использованием микроконтроллера PIC и ACS712.

Принципиальная схема :

Принципиальная схема измерителя энергии на базе IoT с использованием Arduino и NodeMCU приведена выше, подключите ESP12, как показано ниже:

Подключите Rx ESP12 -> Tx Arduino.

Connect Tx of ESP12 -> Rx of Arduino.

В NodeMCU доступен один аналоговый вывод (ESP12), мы могли бы использовать этот вывод, но серия ESP может потреблять до 3,3 вольт на своих выводах. Поскольку мы используем датчик тока, который может выдавать до 5 вольт, он может повредить наш модуль Wi-Fi, поэтому мы не используем автономный NodeMCU.

- делают вывод датчика тока 3,3 В вместо 5 В , мы не можем использовать схему делителя напряжения между датчиком тока и аналоговым выводом NodeMCU, потому что, как мы обсуждали выше о датчике тока, который на 2.Выход 5 вольт, ток 0 ампер.

Итак, Arduino будет считывать текущее значение датчика через аналоговый вывод и отправлять его в модуль Wi-Fi ESP12, используя последовательную связь. Используйте схему делителя напряжения на выводе приемника NodeMCU, чтобы на выводе приемника мог быть уровень напряжения до 3,3.

Чтобы контролировать , наш использует энергии через Интернет , мы должны использовать брокера MQTT. Мы будем использовать брокера MQTT в качестве платформы AdaFruit IO и следовать описанному ниже процессу, чтобы сделать этот измеритель энергии IoT

.
  1. Настройка учетной записи AdaFruit для хранения показаний счетчиков электроэнергии.
  2. Создать апплет в IFTTT для запуска SMS / электронной почты для счетчика энергии
  3. Коды
  4. для модуля Wi-Fi Arduino и ESP12.

Настройка учетной записи AdaFruit для общения:

Сначала сделаем фид в AdaFruit IO . Feed хранит данные, отправленные IFTTT. Чтобы сделать корм, выполните следующие действия:

Шаг 1: - Войдите в Adafruit IO со своими учетными данными или зарегистрируйтесь, если у вас нет учетной записи.

Шаг 2: - Нажмите Моя учетная запись -> Личный кабинет

Шаг 3: - Нажмите Действия и Создать новую панель мониторинга .

Шаг 4: Дайте название и описание своей ленте и нажмите Create .

Шаг 5: Нажмите кнопку Key и запишите ключи AIO, мы будем использовать этот ключ в нашем коде.

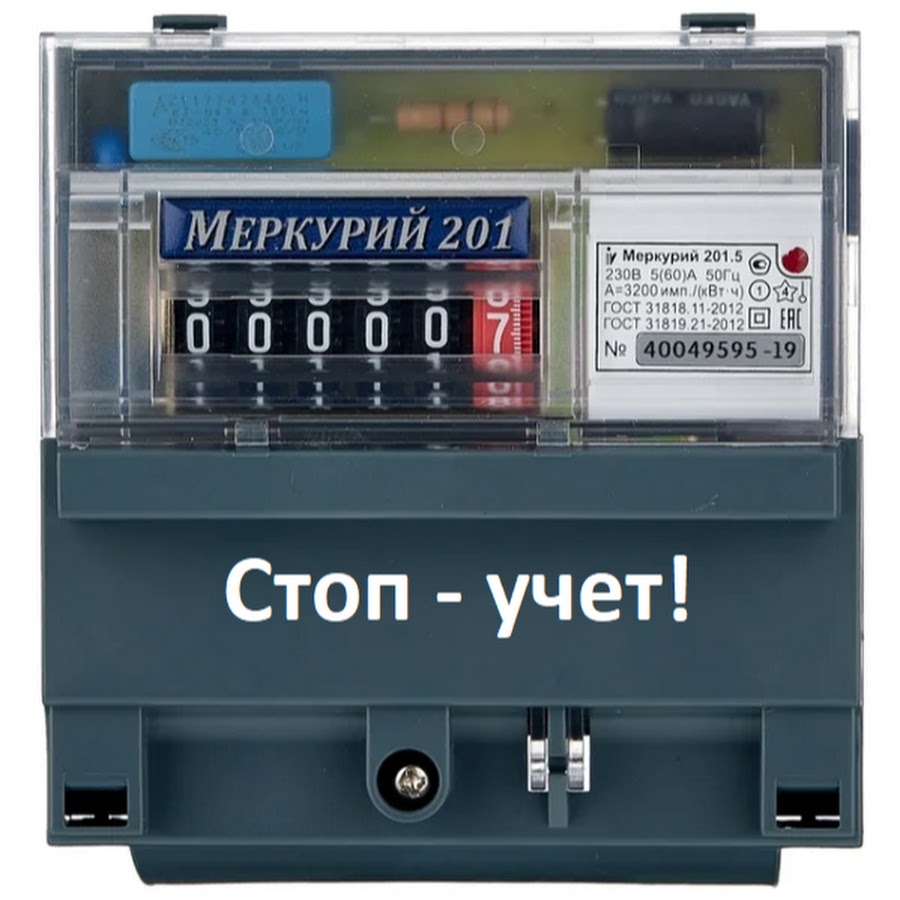

D-I-Y (Плохой путь): Как взломать ваш электрический счетчик

( ВНИМАНИЕ !!!! Использование методов «взлома» электросчетчиков, описанных в данном документе, подлежит наказанию в соответствии с действующим законодательством.)

Взлом электросчетчика - явление не новое, по крайней мере, в нашей жизни мы слышали об этом однажды. Есть много способов взломать или подделать наш счетчик, чтобы сократить счет за электричество. Но большинство, если не все формы взлома электросчетчика считаются незаконными. Таким образом, подделка нашего электросчетчика карается в соответствии с RA 7832 (Закон о борьбе с хищениями электроэнергии 7832 от 1994 г.), который предусматривает как штраф, так и тюремное заключение сроком до 20 лет.

Различные способы хищения электроэнергии варьируются от фактического взлома электросчетчика до использования устройств, которые электронным или электрическим способом замедляют или даже останавливают счетчик.Следующие методы «взлома» наиболее известны, но запрещены законодательством Филиппин.

ИСПОЛЬЗОВАНИЕ МАГНИТА
Электросчетчик - это электромеханическое индукционное устройство. Он использует электричество ( потребляет около 2 Вт для своей работы, ), движущиеся части (, например, алюминиевый циферблат ) и электромагнитный (индукционный) двигатель. Электросчетчик использует вихревой ток для регулирования вращения шкалы в соответствии с фактическим потреблением электроэнергии.

Следовательно, в счетчике используется электромагнетизм (индукция), также возможно вмешаться в его движение с помощью магнитов. Магниты значительных размеров следует размещать непосредственно по бокам счетчика. Вот видеоролик о том, как использовать магнит для взлома электросчетчика.

ОТВЕРСТИЕ И ИГЛА
Этот метод включает прямое вмешательство путем просверливания отверстия или отверстий в любом месте пластикового корпуса счетчика. Затем в крошечное отверстие вставляется игла, которая останавливает или замедляет вращающийся алюминиевый циферблат.Такой способ взлома легко обнаруживают считыватели счетчиков энергокомпании.

СОЛЬ И САХАР
Соль может улучшить проводимость воды, а сахар - нет. См. demo об этом. Но свойства соли и сахара не имеют ничего общего с взломом электросчетчика. Соль и сахар помещаются или пропускаются через щель электросчетчика, чтобы отвлечь вращающийся циферблат. Хуже всего, муравьи будут болтаться внутри счетчика из-за жажды сахара. 🙂

РАЗРЫВ ПЕЧАТИ
Если наложения магнита и заливки соли и сахара на ваш электросчетчик недостаточно, взлом возможен путем разрезания или удаления пломбы, которая блокирует счетчик от взлома.Это приведет к следующему способу - с помощью перемычки.

ПЕРЕХОД К VECO
Использование перемычки для пропуска электросчетчика - устаревший метод взлома, но он самый простой. Для этого отсоединяют линию после счетчика и вместо этого подключают ее напрямую к линии обслуживания VECO (Visayan Electric Company). Этот метод подделки легко обнаруживается властями.

ПОВОРОТ СЧЕТЧИКА НА ПОВЕРХНОСТЬ, ВНИЗ
Если из вышеперечисленного недостаточно, переверните счетчик вверх дном, чтобы остановить его.Но это очень очевидно и будет недолгим, потому что считыватель счетчиков компании вызовет техобслуживание, чтобы исправить это.

ПЕРЕВОД СЧЕТЧИКА
Счетчик можно остановить от работы или даже повернуть вспять, чтобы снизить фактическое показание потребления. Это можно сделать с помощью так называемых РЕВЕРСИВНЫХ ТРАНСФОРМАТОРОВ ТОКА, которые продаются в форме энергосберегающих устройств. Кто-то рассказал мне о лампочке, которая почти не влияет на электросчетчик. Где-то внутри этой лампочки может быть трансформатор реверсирования тока.

НАГРУЗКА ПОСТОЯННОГО ТОКА
Самый сложный способ, который я не мог расшифровать, - это использование выпрямленной нагрузки постоянного тока для предотвращения образования вихревых токов в измерителе. Это замедлит или остановит счетчик. Однако я не видел демонстрации того, как это сделать.

У меня была дискуссия о взломе электросчетчика во время моего радиошоу - « Pangutana » в прошлое воскресенье (11 декабря) через DyAB1512, и вот аудиоклип:

Опять же, использование вышеупомянутых методов взлома электросчетчика наказуемо по законам Филиппин.Есть способы уменьшить ваш счет за электричество, не рискуя попасть в тюрьму и не навредить своей репутации. У VECO есть наконечников , а также для нас, потребителей.

Нравится:

Нравится Загрузка ...

Связанные

Поперечный электромагнитный (ТЕМ)

Щелкните здесь, чтобы перейти на нашу страницу о Keffective

Щелкните здесь, чтобы перейти на главную страницу, посвященную дисперсии

Поперечный электромагнитный (ТЕМ) - это способ распространения, при котором все силовые линии электрического и магнитного поля ограничены направлениями, нормальными (поперечными) к направлению распространения.Плоские волны - это ТЕА, однако нас больше интересует, какие типы линий передачи могут поддерживать ТЕМ.

Во всемирной сети есть много информации о сравнении ТЕА и не-ТЕА, как хороших, так и плохих. Мы стремимся апеллировать к наименьшему общему знаменателю. Но мы приглашаем всех прокомментировать эту тему, особенно если вы думаете, что мы ошибаемся! Учебники для колледжей начинаются с объяснения того, как уравнения Максвелла можно использовать для определения условий распространения ТЕМ. Если кто-то хочет объяснить это своими словами, приходите к нам!

Преимущества ПЭМ заключаются в том, что среда не является дисперсионной, то есть фазовая скорость и характеристический импеданс постоянны в широком диапазоне (по крайней мере, до тех пор, пока не начнут распространяться другие «паразитные» моды).Может ли кто-нибудь прислать нам несколько изображений паразитных режимов в ваших любимых носителях передачи данных?

Режим ТЕМ является предпочтительным режимом для коаксиального кабеля. В надлежащих условиях все силовые линии электрического поля проходят радиально, а силовые линии магнитного поля проходят по кругу вокруг центрального проводника.

В идеале полосковая линия

предлагает режим ТЕМ. Волновод с параллельными пластинами также поддерживает ПЭМ.

Одним из условий для режима ТЕМ является то, что все силовые линии существуют в однородной среде. Обычно это верно для коаксиального кабеля и полоскового кабеля, но не всегда.Коаксиальный кабель может иметь несколько диэлектриков. Stripline часто использует два разных диэлектрических материала; в этих случаях истинная ПЭМ не достигается. На самом деле, ни в одном физическом случае не получен чистый ПЭМ, но не расстраивайтесь по этому поводу, мы можем приблизиться!

Критерии распространения ТЕА в линиях передачи

Ниже приведены пять условий для распространения ТЕА в линии передачи. Большинство учебников правильно получают четверку лучших, но не упоминают (5) ...

1. Поля содержатся в однородном изотропном диэлектрическом материале (за исключением микрополосковых).Для ТЕА никогда не требуется расчет Keffective!

2. Требуются два или более проводника (исключая прямоугольный волновод, но включает волновод с параллельными пластинами)

3. Проводники должны иметь бесконечную проводимость. Падение ИК-излучения через проводник слегка изгибает электрическое поле вперед.

4. Диэлектрик должен быть без потерь.

5. Поперечное сечение линии передачи должно оставаться постоянным (за исключением некоторых типов замедляющих структур)

Условия (3) и (4) делают невозможным создание чистого ПЭМ, если у вас нет доступа к сверхпроводникам и лаборатории в условиях невесомости, поэтому вам не нужно поддерживать проводники.Но эти правила очень опасны, и их обычно можно игнорировать в реальной жизни.

Полосковая линия - поведение ПЭМ

Stripline обеспечивает near -TEM режим, если он подчиняется первым двум правилам. Давайте просто забудем о третьем и четвертом правилах, хорошо? На рисунке ниже показаны поперечные направления. На днях мы проявим артистизм и попытаемся нарисовать силовые линии, магнитные поля окружают полосовой проводник, а электрические поля распространяются внутрь / наружу под углом 90 градусов и заканчиваются на полосах заземления.

Микрополосковый - поведение без ПЭМ

Ниже мы попытаемся проиллюстрировать поведение микрополосковой линии, не связанное с ПЭМ. Левая рука Базза Лайтера представляет одну линию электрического поля непосредственно над микрополосковым проводником; его крылья представляют собой одну из силовых линий магнитного поля. По мере того, как волна распространяется вниз по линии (начиная с чистого ПЭМ, поскольку она запускается через идеальный коаксиальный соединитель, который не показан), диэлектрическая постоянная в подложке замедляет волну по сравнению с силовыми линиями в воздухе.Таким образом, линии поля имеют тенденцию изгибаться вперед (в продольном направлении, запрещенном для ПЭМ.

Микрополосковый называется квази-ТЕМ. Это связано с тем, что статические поля (постоянного тока или нулевой частоты) являются поперечно-электромагнитными.

Итак, когда микрополоска может обеспечить передачу ТЕА? Вот три случая: если «субстрат» - воздух, то поля будут распространяться равномерно. Но вам нужно будет выяснить, как каким-то образом подвесить полосковый проводник, который будет использовать материал, который слегка нарушит "ТЕМ-ность".

Во втором случае, если вы наложите микрополоску «почти бесконечным» слоем того же материала, вы получите распространение ПЭМ. На практике, как правило, невозможно получить что-либо бесконечное. Может быть, слой, в 20 раз превышающий ширину полосы и в 20 раз превышающую высоту подложки, подойдет. Но есть вероятность того, что верхний диэлектрик также может распространять нежелательную моду ...

И, наконец, на бесконечной частоте вся волна содержится в подложке. Слишком плохо, что бесконечная частота выходит за пределы микроволнового спектра, и среда будет поддерживать неизвестно какие разные режимы, когда толщина равна бесконечным длинам волн.

Возможно, кто-нибудь сможет проанализировать некоторые формы сигналов без ПЭМ с помощью решателя электромагнитных волн и предоставить нам некоторые изображения ...

Обновление за сентябрь 2010 г. ... похоже, мы получили то, что хотели. У нас есть много новых изображений, чтобы проиллюстрировать режимы ТЕА и не-ТЕМ.

Квази-ТЕМ режим в микрополоске

Ниже мы разместили два фильма о квази-ТЕМ-поведении микрополоски; нажмите на них! Внесено Лейлой, спасибо!

Так как моя сфера деятельности - это электромагнетизм и проектирование антенн, нам было интересно разместить на вашем веб-сайте некоторые изображения, касающиеся распределения электрического поля (величины и вектора) вдоль возбужденной микрополосковой линии 50 Ом, заканчивающейся согласованной нагрузкой.Этот дизайн был смоделирован с помощью Ansoft HFSS v12.

Величина микрополоскового электронного поля

Микрополосковый вектор электронного поля

Скоро появится дополнительная информация.

ТЕМ и другие режимы в коаксиальном кабеле

Эта информация пришла от Лу. Впереди еще много всего, так что загляните примерно через неделю ...

Вот примерный разъем 3,5 мм с диаметром внешнего проводника 3,5 мм и внутреннего проводника 1,5 мм. Не говоря уже о квадратном внешнем проводнике; это просто упрощает моделирование.

Первые несколько режимов решаются через коаксиальный кабель.

Доминирующая мода - ТЕМ. Поле E является радиальным, а поле H - круговым. Импеданс 51 Ом.

Нажмите на них, чтобы увеличить.

Поперечное сечение поля ТЭМ Э

Поперечное сечение поля ТЕМ Н

Плотность поверхностного тока ПЭМ на частоте 26 ГГц

Плотность поверхностного тока ПЭМ на частоте 40 ГГц

Еще впереди!

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
