Джойстик ардуино. Джойстик Arduino: управление проектами и устройствами с помощью аналогового манипулятора — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Как использовать джойстик с Arduino для создания интерактивных проектов. Какие существуют типы джойстиков для Arduino. Как подключить и запрограммировать джойстик на Arduino. Какие проекты можно реализовать с помощью джойстика и Arduino.

Содержание

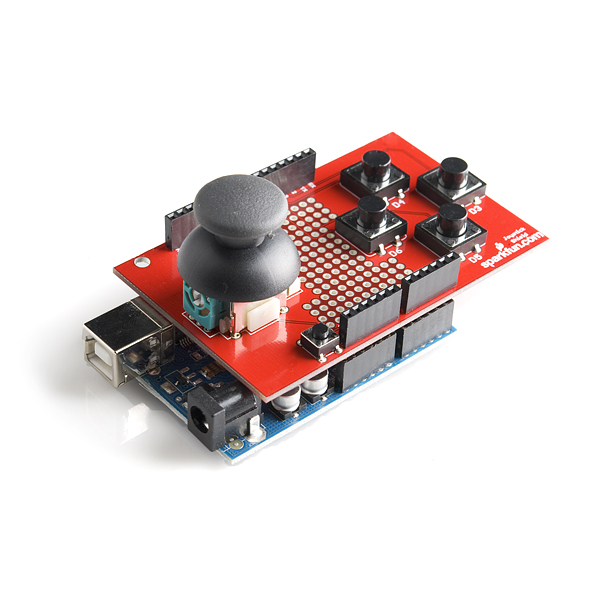

Что такое джойстик Arduino и как он работает

Джойстик Arduino представляет собой аналоговый манипулятор, позволяющий управлять различными устройствами и проектами на базе платформы Arduino. Он состоит из подвижной ручки, которая может отклоняться по двум осям — X и Y, а также кнопки нажатия.

Принцип работы джойстика Arduino основан на изменении сопротивления при отклонении ручки. Внутри устройства находятся два переменных резистора (потенциометра), расположенных перпендикулярно друг другу. При движении ручки изменяется положение движков потенциометров, что приводит к изменению их сопротивления. Arduino считывает эти аналоговые значения и преобразует их в координаты положения джойстика.

Типы джойстиков, совместимых с Arduino

Существует несколько основных типов джойстиков, которые можно использовать с Arduino:

Аналоговые джойстики — классический вариант с двумя осями и кнопкой
Цифровые джойстики — работают по принципу кнопок, выдавая дискретные значения
Джойстики с потенциометрами — позволяют точно определять положение ручки
Джойстики с акселерометром — реагируют на наклон устройства
Джойстики с гироскопом — определяют угол поворота в пространстве

Выбор типа джойстика зависит от конкретной задачи проекта. Для большинства применений подойдет классический аналоговый джойстик.

Подключение джойстика к Arduino

Подключение аналогового джойстика к Arduino выполняется по следующей схеме:

VCC джойстика подключается к выводу 5V Arduino
GND джойстика — к выводу GND Arduino
VRx (ось X) — к аналоговому входу A0
VRy (ось Y) — к аналоговому входу A1

SW (кнопка) — к цифровому входу 2

Важно использовать аналоговые входы Arduino для подключения осей X и Y, чтобы получать точные значения положения джойстика. Кнопка подключается к цифровому входу для определения ее состояния.

Программирование джойстика на Arduino

Для работы с джойстиком на Arduino необходимо написать скетч, который будет считывать значения с аналоговых входов и определять положение ручки. Вот пример базового кода:

«`cpp const int xPin = A0; const int yPin = A1; const int buttonPin = 2; void setup() { Serial.begin(9600); pinMode(buttonPin, INPUT_PULLUP); } void loop() { int xValue = analogRead(xPin); int yValue = analogRead(yPin); int buttonState = digitalRead(buttonPin); Serial.print(«X: «); Serial.print(xValue); Serial.print(» Y: «); Serial.print(yValue); Serial.print(» Button: «); Serial.println(buttonState); delay(100); } «`

Этот код считывает значения с осей X и Y, а также состояние кнопки, и выводит их в серийный монитор. На основе этих данных можно реализовать различные функции управления.

Применение джойстика в проектах Arduino

Джойстик Arduino открывает широкие возможности для создания интерактивных проектов. Вот несколько идей его применения:

Управление роботом или радиоуправляемой моделью
Создание игровых контроллеров
Управление сервоприводами или шаговыми двигателями
Интерфейс для систем «умный дом»
Управление курсором на LCD-дисплее
Создание музыкальных инструментов

Как реализовать проект с использованием джойстика и Arduino? Рассмотрим пример управления сервоприводом:

«`cpp #include const int xPin = A0; const int servoPin = 9; Servo myServo; void setup() { myServo.attach(servoPin); } void loop() { int xValue = analogRead(xPin); int angle = map(xValue, 0, 1023, 0, 180); myServo.write(angle); delay(15); } «`

В этом примере положение джойстика по оси X преобразуется в угол поворота сервопривода. Это позволяет плавно управлять положением сервомотора с помощью джойстика.

Калибровка и настройка джойстика Arduino

Для точной работы джойстика может потребоваться его калибровка. Это особенно важно, если показания джойстика не соответствуют ожидаемым значениям или имеют смещение. Как выполнить калибровку джойстика Arduino?

Определите минимальные и максимальные значения для каждой оси
Найдите среднее положение (обычно около 512 для 10-битного АЦП Arduino)
Используйте функцию map() для преобразования значений в нужный диапазон
При необходимости добавьте мертвую зону вокруг центрального положения

Вот пример кода для калибровки джойстика:

«`cpp const int xPin = A0; const int yPin = A1; int xMin = 1023, xMax = 0, yMin = 1023, yMax = 0; void setup() { Serial.begin(9600); Serial.println(«Двигайте джойстик во всех направлениях»); delay(3000); for(int i = 0; i < 1000; i++) { int x = analogRead(xPin); int y = analogRead(yPin); xMin = min(xMin, x); xMax = max(xMax, x); yMin = min(yMin, y); yMax = max(yMax, y); delay(10); } Serial.println("Калибровка завершена"); Serial.print("X: "); Serial.print(xMin); Serial.print(" - "); Serial.println(xMax); Serial.print("Y: "); Serial.print(yMin); Serial.print(" - "); Serial.println(yMax); } void loop() { int x = analogRead(xPin); int y = analogRead(yPin); int mappedX = map(x, xMin, xMax, -100, 100); int mappedY = map(y, yMin, yMax, -100, 100); Serial.print("X: "); Serial.print(mappedX); Serial.print(" Y: "); Serial.println(mappedY); delay(100); } ```

После выполнения калибровки значения джойстика будут приведены к диапазону от -100 до 100, что упрощает их дальнейшее использование в проектах.

Расширенные возможности использования джойстика с Arduino

Помимо базового использования, джойстик Arduino может применяться в более сложных сценариях. Какие существуют продвинутые техники работы с джойстиком?

Комбинирование нескольких джойстиков для создания сложных контроллеров
Использование прерываний для обработки нажатия кнопки джойстика
Реализация различных режимов работы в зависимости от положения джойстика
Интеграция джойстика с другими сенсорами для создания комплексных систем управления

Рассмотрим пример использования прерывания для обработки нажатия кнопки джойстика:

«`cpp const int buttonPin = 2; volatile bool buttonPressed = false; void setup() { Serial.begin(9600); pinMode(buttonPin, INPUT_PULLUP); attachInterrupt(digitalPinToInterrupt(buttonPin), buttonInterrupt, FALLING); } void loop() { if (buttonPressed) { Serial.println(«Кнопка нажата!»); buttonPressed = false; } // Остальной код loop() } void buttonInterrupt() { buttonPressed = true; } «`

В этом примере нажатие кнопки джойстика обрабатывается с помощью прерывания, что позволяет мгновенно реагировать на действия пользователя, не замедляя выполнение основного кода.
