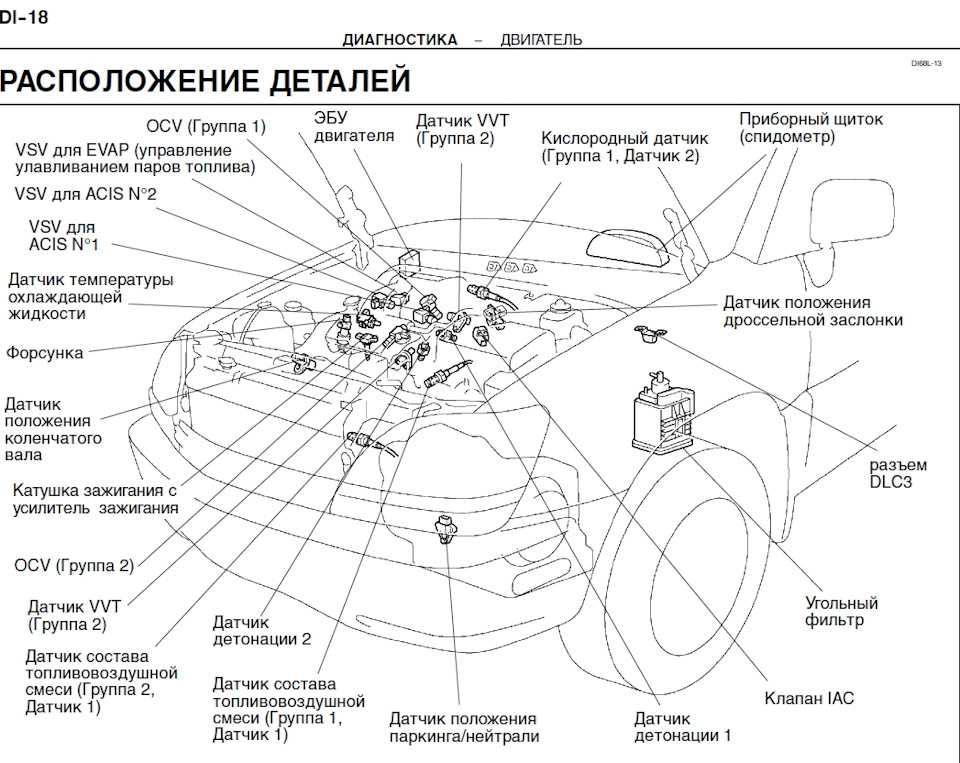

Расположение ЭБУ двигателя на Toyota Crown 180

Электронный блок управления (ЭБУ) двигателем на Toyota Crown 180 выполняет важнейшие функции по контролю работы силового агрегата. Его расположение может отличаться в зависимости от модификации автомобиля:

• На большинстве модификаций ЭБУ двигателя находится под капотом, справа от аккумуляторной батареи.
• На некоторых версиях блок управления может располагаться в салоне, под передней панелью со стороны водителя.
• В редких случаях ЭБУ может быть установлен в багажном отсеке, под обшивкой.

Чтобы точно определить местонахождение блока управления на конкретном автомобиле, рекомендуется обратиться к руководству по ремонту и обслуживанию Toyota Crown 180.

Как снять ЭБУ двигателя Toyota Crown 180

Процедура демонтажа блока управления двигателем на Toyota Crown 180 включает следующие этапы:

1. Отключите отрицательную клемму аккумулятора.
2. Найдите местоположение ЭБУ согласно схеме.
3. Отсоедините электрические разъемы от блока управления.
4. Открутите крепежные болты, фиксирующие ЭБУ.
5. Аккуратно извлеките блок управления из посадочного места.

При демонтаже важно соблюдать осторожность и не повредить контакты разъемов. После снятия блока управления рекомендуется защитить открытые разъемы от попадания влаги и грязи.

Симптомы неисправности ЭБУ двигателя Toyota Crown 180

Определить выход из строя электронного блока управления двигателем можно по следующим признакам:

• Двигатель не заводится или глохнет сразу после запуска
• Нестабильная работа на холостых оборотах
• Потеря мощности и динамики разгона
• Повышенный расход топлива
• Ошибки в работе системы зажигания и впрыска
• Некорректные показания на приборной панели

При появлении подобных симптомов рекомендуется провести диагностику с помощью сканера для считывания кодов ошибок. Это позволит точнее определить причину неисправности.

Выбор нового ЭБУ для Toyota Crown 180

При подборе нового блока управления двигателем для Toyota Crown 180 необходимо учитывать следующие факторы:

• Модификация и год выпуска автомобиля
• Тип и объем двигателя
• Идентификационный номер оригинального ЭБУ
• Версия программного обеспечения

Рекомендуется приобретать блоки управления у официальных дилеров Toyota или проверенных поставщиков автозапчастей. Использование неоригинальных или бывших в употреблении ЭБУ может привести к некорректной работе двигателя.

Программирование нового ЭБУ двигателя Toyota Crown 180

После установки нового блока управления двигателем на Toyota Crown 180 необходимо выполнить его программирование:

1. Подключите диагностический сканер к разъему OBD-II автомобиля.
2. Выберите модель автомобиля и тип ЭБУ в меню сканера.
3. Загрузите в блок управления актуальную версию программного обеспечения.
4. Выполните процедуру адаптации ЭБУ к параметрам конкретного автомобиля.
5. Проведите сброс кодов ошибок и повторную диагностику систем.

Программирование ЭБУ двигателя — сложная процедура, требующая специального оборудования и навыков. Рекомендуется доверить эту работу квалифицированным специалистам официального сервисного центра Toyota.

Стоимость замены ЭБУ двигателя Toyota Crown 180

Цена на новый оригинальный блок управления двигателем для Toyota Crown 180 может составлять от 50 000 до 150 000 рублей в зависимости от модификации. Стоимость работ по замене и программированию ЭБУ в среднем находится в пределах 5 000-15 000 рублей.

Итоговая сумма ремонта будет зависеть от следующих факторов:

• Выбор оригинального или неоригинального ЭБУ
• Необходимость дополнительной диагностики
• Сложность программирования нового блока
• Расценки конкретного сервисного центра

Для экономии средств можно рассмотреть вариант установки восстановленного или бывшего в употреблении ЭБУ. Однако в этом случае нет гарантии длительной и корректной работы блока управления.

Советы по эксплуатации ЭБУ двигателя Toyota Crown 180

Чтобы продлить срок службы электронного блока управления двигателем Toyota Crown 180, рекомендуется соблюдать следующие правила:

• Своевременно проводить техническое обслуживание автомобиля
• Использовать качественное топливо и масло
• Не допускать перегрева двигателя
• Избегать попадания влаги на электронные компоненты
• Не вносить несанкционированные изменения в программное обеспечение ЭБУ

При бережном отношении и правильной эксплуатации электронный блок управления двигателем Toyota Crown 180 способен прослужить весь срок службы автомобиля без необходимости замены.

Предохранители Тойота Краун (S150), 1995

19.07.2019

Большинство цепей питания электрооборудования японского седана защищено предохранителями. Мощные потребители тока подключены через реле. Защитные элементы установлены в монтажных блоках, которые находятся под капотом и в салоне.

Информация по схемам предохранителей актуальна для автомобилей Тойота Краун (S150) 1995, 1996, 1997, 1998, 1999, 2000, 2001 года выпуска 2WD&4WD с двигателями 1G-FE (2,0 л), 1JZ-GE (2,5 л), 2JZ-GE (3,0 n).

В салоне

Расположение компонентов (приборная панель). 1 — монтажный блок со стороны водителя, 2 — блок управления Multiplex, 3 — блок реле со стороны водителя, 4 — зуммер системы VSC, 5 — реле системы предупреждения об оставленном в замке зажигания ключе (модели с двигателями 1G-FE), 6 — приемник системы дистанционного управления центральным замком, 7 — центральный монтажный блок, 8 — приемник навигационной системы (модели до 07.

1997 г.), 9 — электронный блок управления двигателем, 10 — блок управления приводом дроссельной заслонки, 11 — монтажный блок №4, 12 — усилитель, 13 — датчик замедления (модели 4WD с двигателями 1JZ-GE), 14 — электронный блок управления блокировкой селектора, 15 — электронный блок управления SRS, 16 — датчик столкновения (модели до 07.1997 г.), 17 — электронный блок управления ABS, 18 — электронный блок регулировки положения рулевой колонки, 19 — электронный блок системы поддержания скорости, 20 — блок управления EPS.

Расшифровка салонного блока предохранителей со стороны водителя (номер 1 на картинке выше)
Общий вид.
Схема.
Код	Описание	Ток, А
ECU-IG	Усилитель рулевого управления. Система электронного управления АКПП (модели с двигателями 2JZ-GE до 07.1997 г., модели с двигателями 1JZ-GE, 1G-FE). Электропривод вентилятора. Антиблокировочная система тормозов. Блокировка переключения. Система поддержания скорости (модели с двигателями 2JZ-GE до 07.1997 г., модели с двигателями 1JZ-GE). Система регулировки положения рулевой колонки. Преднатяжители ремней безопасности и система предупреждения о непристегнутых ремнях безопасности. Система автоматического включения фар и габаритов. Разъем для подключения дополнительного оборудования (такси). Вибромассажер. Система Multivision. Телефон (модели с Multivision). Комбинация приборов. Фары (кроме Hardtop с 07.1997 г.). Фары (Royal Touring с 07.1997 г. до 09.1999 г.).	15
D FRONT WINDOW	Электропривод стеклоподъемников Примечание: 1 — 1G-FE комплектация «D»; 2 — кроме 1G-FE комплектации «D».	30*1
Р REAR WINDOW		20*2
GAUGE	Система управления двигателем. Система зарядки. Система электронного управления АКПП (модели с двигателями 2JZ-GE до 07.1997 г., модели с двигателями 1G-FE, 1JZ-GE). Система электронного управления АКПП и система поддержания скорости (модели с двигателями 2 JZ — GE с 07.1997 г.). Повышающая передача (кроме моделей с ЕСТ). Индикаторы АКПП. Антиблокировочная система тормозов. Система регулировки положения рулевой колонки. Электропривод люка. Система предупреждения об оставленном в замке зажигания ключе (кроме 1G-FE комплектация «D»). Система предупреждения об оставленном в замке зажигания ключе (1G-FE комплектация «D» до 09.1999 г.). Центральный замок. Электропривод стеклоподъемников (кроме 1G-FE комплектация «D»). Электропривод стеклоподъемников (1G-FE комплектация «D» до 09. 1999 г.). Преднатяжители ремней безопасности и система предупреждения о непристегнутых ремнях безопасности. Комбинация приборов. Фонари заднего хода. Фары. Система автоматического включения фар и габаритов. Габариты. Стоп-сигналы. Обогреватель зеркал.	15
STOP	Система управления двигателем (модели с двигателями 2JZ-GE до 07.1997 г., модели с двигателями 1JZ-GE, 1G-FE). Система электронного управления АКПП (модели с двигателями 2JZ-GE до 07.1997 г., модели с двигателями 1G-FE, 1JZ-GE). Система электронного управления АКПП и система поддержания скорости (модели с двигателями 2JZ-GE с 07.1997 г.). Антиблокировочная система тормозов. Блокировка переключения. Система поддержания скорости (модели с двигателями 2JZ-GE до 07.1997 г., модели с двигателями 1JZ-GE). Стоп-сигналы.	15
IGN	Система управления двигателем. Система зарядки. Система электронного управления АКПП и система поддержания скорости (модели с двигателями 2JZ-GE с 07.1997 г.). Система электронного управления АКПП (модели с двигателями 1JZ-GE, модели с двигателями 1G-FE с 08.1998 г.). Подушки безопасности. Комбинация приборов.	10
SEAT HEATER	Обогреватель сидений.	15
PANEL	Система управления двигателем. Индикаторы АКПП. Разъем для подключения дополнительного оборудования (такси). Система Multivision. Комбинация приборов. Прикуриватель и часы. Подсветка.	7,5
TURN	Система автоматического включения фар и габаритов. Указатели поворота и аварийная сигнализация. Система подсветки при повороте.	10
WIPER	Очистители и омыватель лобового стекла.	20
AIRBAG до 09.1996	Система управления двигателем. Система электронного управления АКПП (модели с двигателями 1JZ-GE с 08.1998 г., модели с двигателями 1JZ-GE). Антиблокировочная система тормозов. Подушки безопасности. Аналоговая комбинация приборов до 07.1997 г. Цифровая комбинация приборов до 09.1999 г. Обогреватель зеркал.	5
MIRROR HEATER  с 09.1996		15
TAIL	Противотуманные фары. Габариты. Подсветка.	10
HEATER	Обогреватель заднего стекла. Задний кондиционер. Кондиционер с ручным управлением. Кондиционер с автоматическим управлением.	10
POWER	Электропривод люка. Электропривод заднего сиденья.	30
DOOR	Центральный замок.	20
D PWR SEAT	Электропривод передних сидений.	30
LIGHTER	Блокировка переключений. Телефон (модели без Multivision). Подушки безопасности. Электропривод зеркал. Система предупреждения об оставленном в замке зажигания ключе (кроме 1G-FE комплектация «D»). Разъем для подключения дополнительного оборудования (такси). Аудиосистема, Система Multivision. Разъем для подключения дополнительного оборудования. Прикуриватель и часы. Кондиционер	15
D REAR WINDOW	Электропривод стеклоподъемников (кроме 1G-FE комплектация «D»).	20
D FRONT WINDOW		20
TV	Система Multivision	5
Р FRONT WINDOW	Электропривод стеклоподъемников (кроме 1G-FE комплектация «D»). Электропривод стеклоподъемников (1G-FE комплектация «D» до 09. 1999 г.).	20
Р PWR SEAT	Система регулировки положения рулевой колонки. Электропривод передних сидений.	30
FOG LAMP	Противотуманные фары. Подсветка.	15
TRUNK	Электроприводы открывания багажника и лючка топливозаливной горловины	7,5
RADIO №2	Система Multivision. Разъем для подключения дополнительного оборудования. Телефон (модели с Multivision).	10
ALT	Система зарядки. Электропривод стеклоподъемников (кроме 1G-FE комплектация «D»). Электропривод стеклоподъемников (1G-FE комплектация «D» до 09.1999 г.). Система автоматического включения фар и габаритов. Габариты. Подсветка.	100
Блок реле со стороны водителя
STARTER	Система запуска (все модели до 09. 1999 г.) и система зажигания (кроме 1JZ-GE с 09.1996 г., 1G-FE с 08.1998 г.). Система управления двигателем. Система электронного управления АКПП и система поддержания скорости (модели с двигателями 2JZ-GE с 07.1997 г.). Система поддержания скорости (модели с двигателями 2JZ-GE до 07.1997 г., модели с двигателями 1JZ-GE). Система электронного управления АКПП (модели с двигателями UZ-GE, 1G-FE). Аналоговая комбинация приборов. Цифровая комбинация приборов до 09.1999 г. Система запуска.	5
TRC	Антиблокировочная система тормозов (модели с TRC).	7.5

Монтажный блок №4 (номер 11 на картинке)

В моторном отсеке

Расположение компонентов. 1 — датчик абсолютного давления во впускном коллекторе (модели с двигателями 1G-FE, 1JZ-GE до 09. 1996 г.), 2 — датчик абсолютного давления во впускном коллекторе(модели с двигателями UZ-GE, 2JZ-GE с 09.1996 г.), 3 — блок реле (модели с двигателями 1G-FE до 09.1999 г.), 4 — резистор топливного насоса (модели с двигателями 2JZ-GE), 5 — блок реле (модели с двигателями UZ-GE, 2JZ-GE), 6 — блок предохранителей в моторном отсеке, 7 — датчик системы SRS (передний правый) (модели с 07.1997 г.), 8 • датчик системы SRS (передний левый) (модели с 07.1997 г.).

Описание блока в моторном отсеке (номер 6 на картинке)
Фото — пример.
Схема.
Код	Расшифровка	Ток, А
DOOR SUB	Центральный замок	20
IDLE-UP	Система управления двигателем	5
HEATER	Кондиционер	50
ALT-S	Система зарядки	5
ECU-B	Антиблокировочная система тормозов. Система поддержания скорости (модели с двигателями 2JZ-GE до 07.1997 г., модели с двигателями 1JZ-GE). Подушки безопасности. Разъем для подключения дополнительного оборудования (такси). Аналоговая комбинация приборов. Цифровая комбинация приборов (модели до 09.1999 г.). Противотуманные фары. Кондиционер	7,5
TELEFON	Телефон (модели с.Multivision).	15
DOME 2 до 07.1997	Система регулировки положения рулевой колонки. Центральный замок. Электропривод стеклоподъемников (кроме 1G-FE комплектация «D»). Система автоматического включения фар и габаритов. Аналоговая комбинация приборов. Цифровая комбинация приборов (модели до 09.1999 г.). Фары (кроме Hardtop с 07.1997 г.). Прикуриватель и часы. Освещение салона. Система предупреждения об оставленном в замке зажигания ключе (1G-FE комплектация «D» до 09. 1999 г.).	5
DOME 2 с 07.1997		7,5
HEAD (RH)	Фары (кроме Hardtop с 07.1997 г.).	10
HEAD (LH)		10
HAZARD	Указатели поворота и аварийная сигнализация.	15
AM2	Система запуска (все модели до 09.1999 г.) и система зажигания (кроме 1JZ-GE до 09.1996 г., 1G-FE до 08.1998 г.). Система запуска (модели с 09.1999 г.).	20
ABS1	Электропривод вентилятора. Антиблокировочная система тормозов.	60
MAIN	Система запуска (все модели до 09.1999 г.) и система зажигания (кроме 1JZ-GE до 09.1996 г., 1G-FE до 08.1998 г.). Система автоматического включения фар и габаритов. Фары. Противотуманные фары. Система электронного управления АКПП (модели с двигателями 1G-FE с 08. 1998 г.). Система электронного управления АКПП (модели с двигателями 1JZ-GE с 09.1999 г.). Система электронного управления АКПП и система поддержания скорости (модели с двигателями 2JZ-GE с 09.1999 г.). Система управления двигателем (модели с двигателями 2JZ-GE, UZ-GE, 1G-FE с 09.1999 г.). Система зарядки (модели с 09.1999 г.).	50
RADIO	Телефон (модели без Multivision). Аудиосистема. Система Multivision.	10
DOME 1	Система предупреждения об оставленном в замке зажигания ключе (кроме 1G-FE комплектация «D»). Освещение салона.	7.5
ABS2	Антиблокировочная система тормозов (модели с TRC).	30
FAN	Электропривод вентилятора	30
HEAD (RH UP)	Аналоговая комбинация приборов (модели с 07. 1997 г. до 09.1999 г.). Фары (Royal Touring с 07.1997 г. до 09.1999 г.).	15
	Фары (Royal Touring с 07.1997 г. до 09.1999 г.).	15
EFI	Система управления двигателем. Система электронного управления АКПП (модели с двигателями 2JZ-GE до 07.1997 г., модели с двигателями 1G-FE, 1JZ-GE). Система электронного управления АКПП и система поддержания скорости (модели с двигателями 2JZ-GE с 07.1997 г.).	20
REAR А/С	Задний кондиционер.	7.5
DEFOG	Обогреватель заднего стекла	30
ETCS	Система управления двигателем (модели с двигателями 2JZ-GE). Антиблокировочная система тормозов (модели VSC).	15
AM1	Разъем для подключения дополнительного оборудования.	40
HEAD (RH)	Аналоговая комбинация приборов. Цифровая комбинация приборов до 09.1999 г. Фары (кроме Hardtop с 07.1997 г.). Фары (Royal Touring с 07.1997 г. до 09.1999 г.).	15
HEAD (RH LOW)	Фары (Royal Touring с 07.1997 г. до 09.1999 г.).	15
HEAD (LH)	Фары (кроме Hardtop с 07.1997 г.). Фары (Royal Touring с 07.1997 г. до 09.1999 г.).	15
HEAD (LH LOW)	Фары (Royal Touring с 07.1997 г. до 09.1999 г.).	15
HORN	Звуковой сигнал.	10
TRC	Антиблокировочная система тормозов (модели с TRC).	7.5

Блок реле (№5 на картинке)

Кузов

Расположение компонентов. 1 — реле управления люком (модели до 07. 1997 г.), 2 — реле управления люком (модели с 07.1997 г. до 08.1998 г.), 3 — датчик системы SRS (боковой правый) (модели с 07.1997 г. до 08.1998 г.), 4 — датчик бокового перемещения (модели с 07.1997 г.), 5 • датчик неисправности ламп, 6 — CD-чейнджер, 7 — усилитель (модели с ТВ), 8 — электронный блок навигационной системы, 9 — привод чтения компакт-дисков, 10 — электронный блок вибромассажера, 11 — датчик системы SRS (боковой левый) (модели с 07.1997 г. до 08.1998 г.).

Материалы по теме

Предохранители Toyota Crown 15х 17х и реле с назначением и схемами блоков

Toyota Crown в кузове S150 и S170 выпускалась в 1995, 1996, 1997, 1998, 1999, 2000, 2001 и 2002 году в различных модификациях и изменениях. В данной статье вы найдете информацию с описанием предохранителей и реле Тойота Краун 15х 17х со схемами блоков и местами их расположения. Отметим предохранитель прикуривателя.

Нету одного общего описания схем блоков. Сверяйте назначение со своими схемами на крышке. Мы представим лишь наиболее часто встречающиеся варианты исполнения.

Содержание

• 1 Блоки с салоне
  • 1.1 Блок предохранителей
    • 1.1.1 Вариант 1
    • 1.1.2 Вариант 2
• 2 Блоки под капотом
  • 2.1 Вариант 1
    • 2.1.1 Блок предохранителей и реле
    • 2.1.2 Блок реле
  • 2.2 Вариант 2

Блоки с салоне

Общее расположение блоков в салоне

Описание

1. монтажный блок со стороны водителя
2. блок управления Multiplex
3. блок реле со стороны водителя
4. зуммер системы VSC
5. реле системы предупреждения об оставленном в замке зажигания ключе (модели с двигателями 1G-FE)
6. приемник системы дистанционного управления центральным замком
7. центральный монтажный блок
8. приемник навигационной системы (модели до 07.1997 г.)
9. электронный блок управления двигателем
10. блок управления приводом дроссельной заслонки
11. монтажный блок №4
12. усилитель
13. датчик замедления (модели 4WD с двигателями 1JZ-GE)
14. электронный блок управления блокировкой селектора
15. электронный блок управления SRS
16. датчик столкновения (модели до 07. 1997 г.)
17. электронный блок управления ABS
18. электронный блок регулировки положения рулевой колонки
19. электронный блок системы поддержания скорости
20. блок управления EPS

Блок предохранителей

Вариант 1

В салоне основной блок предохранителей находится под панелью приборов, на стойке, за защитной крышкой.

Расположение

Фото пример

Схема

Обозначение

1	5A STARTER – Стартер
2	20A DRRP/W – Электропривод стеклоподъемника задней правой двери
3	20A Р FRP/W – Электропривод стеклоподъемника двери переднего пассажира
4	20A PRRP/W – Электропривод стеклоподъемника задней левой двери
5	30A ROOF – Люк
6	10A TURN – Указатели поворотов
7	10A HEATER – Панель управления отопителем, передним и задним кондиционерами
8	7,5A PANEL – Подсветка пепельницы, комбинации приборов, выключателей и переключателей
9	10A TAIL – Передние и задние габариты, подсветка номерного знака
10	20A D FRP/W – Электропривод стеклоподъемника двери водителя
11	20A DOOR – Центральный замок
12	15A FOG – Противотуманные фары
13	7,5A TRUNK – Система дистанционного управления замком багажника и крышкой топливозаправочного люка
14	15A METER – Комбинация приборов и регулировка подсветки комбинации приборов
15	15A SEAT HEATER – Подогрев сидений
16	20A WIPER – Стеклоочистители и стеклоомыватели
17	10A RADIO №2 – Многофункциональный дисплей
18	10A IGN – Электронный блок управления двигателем
19	30A D/SEAT – Электропривод сиденья водителя
20	5A TV – Многофункциональный дисплей
21	15A MIR HEATER – Подогреватель зеркал
22	15A ECU-IG – Системы ABS, TRC, VSC, «круиз-контроль», автоматического включения/отключения фар
23	15A LIGHTER – Прикуриватель, магнитола и часы
24	30A P/SEAT – Электропривод сиденья переднего пассажира
25	15A STOP – Стоп-сигналы

За прикуриватель отвечает предохранитель номер 23 на 15А.

• R1 – главное реле
• R2 – реле габаритов
• R3 – реле освещения при повороте
• R4 – реле указателей поворотов
• R5 – реле противотуманных фар

Вариант 2

Фото – схема

За прикуриватель отвечает предохранитель CIG на 15А.

Блоки под капотом

Вариант 1

Общая схема расположения

Назначение

1. датчик абсолютного давления во впускном коллекторе (модели с двигателями 1G-FE, 1JZ-GE до 09.1996 г.)
2. датчик абсолютного давления во впускном коллекторе(модели с двигателями 1JZ-GE, 2JZ-GE с 09.1996 г.)
3. блок реле (модели с двигателями 1G-FE до 09.1999 г.)
4. резистор топливного насоса (модели с двигателями 2JZ-GE)
5. блок реле (модели с двигателями 1JZ-GE, 2JZ-GE)
6. блок реле и предохранителей в моторном отсеке
7. датчик системы SRS (передний правый) (модели с 07.1997 г.)
8. датчик системы SRS (передний левый) (модели с 07. 1997 г.)

Блок предохранителей и реле

Фото пример

Схема

Расшифровка

Предохранители

1	7,5A TRC – Блок управления VSC
2	7,5A ROOM LAMP 2 – Центральный замок, часы, освещение багажника и салона
3	5A ALT SENCING – Генератор
4	20A EFI – Электронный блок управления двигателем
5	20A RADIO №1 – Магнитола, многофункциональный дисплей
6	20A AM2 – Электронный блок управления двигателем
7	20A DOOR SUB – Центральный замок
8	7,5A ELECTR2 – Кондиционер, круиз-контроль, ABS, TRC и SRS
9	7,5A ROOM LAMP – Освещение передней и задней частей салона
10	15A HAZARD – Аварийная сигнализация
11	15A TELEPHONE – Телефон
12	10A HORN – Звуковой сигнал
13	15A HEAD (LH) – Левая фара
14	15A HEAD (RH) – Правая фара
15	7,5A REAR CON – Задний кондиционер
16	5A l/UP – Блок управления двигателем
17	15A HEAD RH (HI)*1 – Правая фара (дальний свет)
	5A l/UP 2*2 – Блок управления двигателем
18	15A HEAD RH (HI)*1 – Правая фара (дальний свет)
19	30A FAN – Электродвигатель вентилятора
21	15A ETCS – Электронное управление дроссельной заслонкой

Реле

• R1 – реле отопителя
• R2 – главное реле системы впрыска
• R3 – реле стартера
• R4 – реле фар
• R5 – реле муфты компрессора кондиционера
• R6 – реле обогревателя заднего числа
• R7 – реле топливного насоса
• R8 – главное реле электропривода вентилятора
• R9 – реле электропривода вентилятора

Блок реле

• R1 – реле электро насоса ABS
• R2 – реле электромагнитных насосов АБС
• R3 – реле электро насоса TRC
• R4 – реле топливного насоса

Вариант 2

Общая схема расположения

Описание

1. датчик температуры воздуха на впуске
2. клапан VVT
3. электродвигатель привода дроссельной заслонки (ETCS)
4. датчик положения дроссельной заслонки
5. диагностический разъем DLC3
6. катушка зажигания
7. сектор дроссельной заслонки (с датчиком)
8. электро пневмо клапан
9. датчик абсолютного давления на впуске
10. аккумулятор паров топлива
11. топливный насос
12. задний кислородный датчик
13. датчик положения распределительного вала
14. блок реле №1
15. коммутатор
16. датчик детонации
17. кислородный датчик B2S1
18. предохранитель “АМ” (50 А)
19. форсунка
20. кислородный датчик B1S1
21. электронный блок управления двигателем
22. датчик давления в системе усилителя рулевого управления
23. датчик температуры охлаждающей жидкости
24. датчик положения
25. датчик детонации коленчатого вала
26. предохранитель “EFI” (25 А)
27. предохранитель “ETCS” (15 А)
28. реле отключения топливо подачи
29. главное реле системы впрыска
30. предохранитель ST 5 A
31. предохранитель “IG” (15 A)
32. предохранитель “EFI 2” (10 A)
33. предохранитель “ALT” (120 A).

Фото пример исполнения блоков

Реле

Назначение

28380A РЕЗИСТЕР, ТОПЛИВНЫЙ НАСОС
82741 БЛОК, РЕЛЕ ДВИГАТЕЛЯ
89620 ЗАЖИГАТЕЛЬ В СБОРЕ
28371C РЕЛЕ, ЗАЖИГАНИЯ, NO.2
85927 РЕЛЕ, ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР
89629 КРОНШТЕЙН, ЗАЖИГАТЕЛЬ В СБОРЕ
82660 БЛОК, РЕЛЕ, ОТДЕЛЕНИЕ ДВИГАТЕЛЯ
89438 ВЫКЛЮЧАТЕЛЬ, ДАВЛЕНИЯ МАСЛА ГУР
85927A РЕЛЕ, ВЕНТИЛЯТОР, NO.2
82662B КРЫШКА, РЕЛЕЙНЫЙ БЛОК, ВЕРХНИЙ, NO.2
82602 БЛОК SUB-СБОР, РЕЛЕ
85912 РЕЛЕ, ОТВОДИТЕЛЬ
82742 БЛОК, РЕЛЕ ДВИГАТЕЛЯ, NO.2
85941 РЕЛЕ, ШАЙБА ВЕТРОВОГО СТЕКЛА
89257 КОМПЬЮТЕР, ВЕНТИЛЯТОР
82663 КРЫШКА, РЕЛЕЙНЫЙ БЛОК, НИЖНИЙ
85916P РЕЛЕ, ФАРА
82663A КРЫШКА, РЕЛЕЙНЫЙ БЛОК, НИЖНИЙ, NO.2
85926 РЕЛЕ, ДИММЕР ФАРЫ
85916D РЕЛЕ, ПРОТИВОТУМАННАЯ ФАРА
89448A ДАТЧИК, ДАВЛЕНИЯ МАСЛА ГУР
85916F РЕЛЕ, УГЛОВАЯ ЛАМПА
86530 РЕЛЕ В СБОРЕ, РОГ
85934 РЕЛЕ, МАГНИТ-СЦЕПЛЕНИЕ
85941A РЕЛЕ, ШАЙБА ЗАДНЕГО ВЕТРОВОГО СТЕКЛА

[Used]Toyota Crown GRS180 Блок управления двигателем / ECU [15110286]

[Used]Toyota Crown GRS180 Блок управления двигателем / ECU [15110286] — BE FORWARD Auto Parts

Мы используем файлы cookie, чтобы улучшить ваше взаимодействие с нашим веб-сайтом. Продолжая использовать наш веб-сайт, вы соглашаетесь на использование нами файлов cookie.

Принять

Обратите внимание, что JavaScript недействителен.

УВЕДОМЛЕНИЕ О ЗАДЕРЖКЕ ДОСТАВКИ Наш офис будет закрыт на новогодние праздники с 31 декабря по 3 января. Наши поставщики и перевозчики будут закрыты с 28 декабря по 4 января. Доставка заказов, размещенных после 22 декабря, может иметь значительную задержку. Приносим извинения за неудобства и желаем вам счастливого праздника!

УВЕДОМЛЕНИЕ О ЗАДЕРЖКЕ ДОСТАВКИ Наш офис будет закрыт на новогодние праздники с 31 декабря по 3 января. Наши поставщики и перевозчики будут закрыты с 28 декабря по 4 января. Доставка заказов, размещенных после 22 декабря, может иметь значительную задержку. Приносим извинения за неудобства и желаем вам счастливого праздника!

• БУДЬТЕ ВПЕРЕД Автозапчасти
• ТОЙОТА
• Корона
• Компьютеры и датчики
• Двигатель компьютера / ЭБУ
• [Б/у]Toyota Crown GRS180 Блок управления двигателем / ECU [15110286]

Компьютеры и датчики

Товар ПРОДАН

Невозможно добавить больше количества для этого товара.

УВЕДОМИТЬ МЕНЯ, КОГДА ДОСТУПНО

Добавлено в список УВЕДОМИТЬ МЕНЯ

или

Запрос на этот товар

Нужна помощь с этим предметом?

Товар ПРОДАН

ПОДРОБНЕЕ

УВЕДОМИТЬ МЕНЯ, КОГДА ДОСТУПНО

Добавлено в список УВЕДОМИТЬ МЕНЯ

или

Запрос на этот товар

ПРИМЕЧАНИЕ

• Импортные пошлины, налоги и сборы за обработку не включены в цену и должны быть оплачены заказчиком.
• Некоторые авиаперевозчики могут взимать дополнительную плату.
• Представленное выше изображение может отличаться от реального продукта. Для получения актуальных спецификаций, пожалуйста, свяжитесь с нами.

Получите 3 балла ($3) за ПЕРВУЮ ПОКУПКУ

23человек сейчас смотрят этот товар

Местонахождение товара	ЯПОНИЯ
№ изделия	PA10197448
Способы оплатыОплата

Товар ПРОДАЕН

Невозможно добавить больше количества для этого товара.

УВЕДОМИТЬ МЕНЯ, КОГДА ДОСТУПНО

Добавлено в список УВЕДОМИТЬ МЕНЯ

или

Запрос на этот товар

Нужна помощь с этим предметом?

Технические характеристики

Состояние	Используется
Марка	ТОЙОТА
Модель	Корона
Название продукта	Блок управления двигателем Toyota Crown GRS180 / ECU [15110286]
Код модели	—
Рег. Год/месяц	—
Пробег	—
Тип миссии	—
Модель двигателя	—
Объем двигателя	—
Топливо	—
Привод	—
Производитель автозапчастей	—
Оригинальные детали №	—

Описание

Марка: TOYOTA
Название модели: Crown
Код модели: 12062-0001
Класс: 2500 royal седан
Код модели: CBA-GRS180
Форма модели: 90 4DSD Год/месяц: 2004/3
Трансмиссия: 5AT
Привод: FR
Полный код модели: GRS180-AEAQHEG
Код модели: 4GR-FSETM
Код модели:
Код модели моста:
Цвет кузова:
Цвет кузова: цвет отделки No1C0 Нет пробега 188,156 км
Номер оригинальной детали: 89661-3F330
Номер модели 250: 8684 дополнительная информация ★
Пробег: [188 156] Denso (275000-8684) информация о продукте ※ См. номер оригинальной детали
: и номер модели детали
:. ※ В случае частей ribiruto, я могу попросить вас вернуть детали, которые вы удалили во время обмена. ※Для дома, как для продукта крупной игры (дверной капот бампера), не может быть доставлено. В этом случае обратите внимание, что это будет корреспонденция, например, ближайшая компания по доставке Филиал пробки. Блок управления двигателем / ЭБУ Crown GRS180 [15110286]
Обратите внимание, что ваш механик может запрограммировать этот компьютерный модуль.
Обратите внимание, что ваш механик может запрограммировать этот компьютерный модуль.

ПРИМЕЧАНИЕ

• Импортные пошлины, налоги и сборы за обработку не включены в цену и должны быть оплачены заказчиком.
• Некоторые авиаперевозчики могут взимать дополнительную плату.
• Представленное выше изображение может отличаться от реального продукта. Для получения актуальных спецификаций, пожалуйста, свяжитесь с нами.

ПОДРОБНЕЕ

Вы достигли предела

Создайте учетную запись, чтобы сохранить неограниченное количество элементов в списке избранного.

Вы получите уведомление по электронной почте, если какой-либо из товаров в вашем списке будет со скидкой.

Уже есть учетная запись? Логин

Товары будут добавлены в панель избранного

[Б/у]Toyota Crown Majesta UZS186 Блок управления двигателем/ЭБУ[13797956]

[Б/у]Toyota Crown Majesta UZS186 Блок управления двигателем/ЭБУ[13797956] — BE FORWARD Автозапчасти

Мы используем файлы cookie, чтобы улучшить ваше взаимодействие с нашим веб-сайтом. Продолжая использовать наш веб-сайт, вы соглашаетесь на использование нами файлов cookie.

Принять

Обратите внимание, что JavaScript недействителен.

УВЕДОМЛЕНИЕ О ЗАДЕРЖКЕ ДОСТАВКИ Наш офис будет закрыт на новогодние праздники с 31 декабря по 3 января. Наши поставщики и перевозчики будут закрыты с 28 декабря по 4 января. Доставка заказов, размещенных после 22 декабря, может иметь значительную задержку. Приносим извинения за неудобства и желаем вам счастливого праздника!

УВЕДОМЛЕНИЕ О ЗАДЕРЖКЕ ДОСТАВКИ Наш офис будет закрыт на новогодние праздники с 31 декабря по 3 января. Наши поставщики и перевозчики будут закрыты с 28 декабря по 4 января. Доставка заказов, размещенных после 22 декабря, может иметь значительную задержку. Приносим извинения за неудобства и желаем вам счастливого праздника!

• БУДЬТЕ ВПЕРЕД Автозапчасти
• ТОЙОТА
• Корона Маджеста
• Компьютеры и датчики
• Двигатель компьютера / ЭБУ
• [Б/у]Toyota Crown Majesta UZS186 Блок управления двигателем/ЭБУ [13797956]

Компьютеры и датчики

Товар ПРОДАН

Невозможно добавить больше количества для этого товара.

УВЕДОМИТЬ МЕНЯ, КОГДА ДОСТУПНО

Добавлено в список УВЕДОМИТЬ МЕНЯ

или

Запрос на этот товар

Нужна помощь с этим предметом?

Товар ПРОДАЕН

ПОДРОБНЕЕ

УВЕДОМИТЬ МЕНЯ, КОГДА ДОСТУПНО

Добавлено в список УВЕДОМИТЬ МЕНЯ

или

Запрос на этот товар

ПРИМЕЧАНИЕ

• Импортные пошлины, налоги и сборы за обработку не включены в цену и должны быть оплачены заказчиком.
• Некоторые авиаперевозчики могут взимать дополнительную плату.
• Представленное выше изображение может отличаться от реального продукта. Для получения актуальных спецификаций, пожалуйста, свяжитесь с нами.

Получите 3 балла ($3) за ПЕРВУЮ ПОКУПКУ

18человек сейчас смотрят этот товар

Местонахождение товара	ЯПОНИЯ
№ изделия	PA05732785
Способы оплатыОплата

Товар ПРОДАЕН

Невозможно добавить больше количества для этого товара.

УВЕДОМИТЬ МЕНЯ, КОГДА ДОСТУПНО

Добавлено в список УВЕДОМИТЬ МЕНЯ

или

Запрос на этот товар

Нужна помощь с этим предметом?

Технические характеристики

Состояние	Используется
Марка	ТОЙОТА
Модель	Корона Маджеста
Название продукта	Блок управления двигателем Toyota Crown Majesta UZS186 / ECU [13797956]
Код модели	—
Рег. Год/месяц	—
Пробег	—
Миссия Тип	—
Модель двигателя	—
Объем двигателя	—
Топливо	—
Привод	—
Производитель автозапчастей	—
Оригинальные детали №	—

Описание

Марка：TOYOTA
Название модели： Crown Majesta
Код модели： 12496-0002
Класс： 4300 C тип
Код модели： DBA-UZS186 форма 4DSD
Рег. Год/месяц: 2004/8
Трансмиссия: 6AT
Привод: FR
Полный код модели: UZS186-CETZKEG
Код модели: 3UZ-FETM
Код модели: A761E C01A
Код модели оси: 1 F3 90 5 Цвет кузова 2
Цвет отделки:
Цвет отделки: NoFA09 пробег 219 646 км
Номер оригинальной детали: 89661-3F360
Номер модели детали: 275000-8732
Безопасность: один месяц/1 000 км
Дополнительная информация: чистый No89661-3F360; 275000-8732; Denso,
Информация о продукте： с ключом (есть износ, повреждение) ※
※ ※ Компьютер управления двигателем Crown Majesta UZS186 [13797956]
Обратите внимание, что этот компьютерный модуль может потребоваться запрограммировать вашему механику.
