Что такое эффект Пельтье

Эффект Пельтье — это термоэлектрическое явление, при котором происходит выделение или поглощение тепла при прохождении электрического тока через контакт (спай) двух разнородных проводников. Этот эффект был открыт французским физиком Жаном Пельтье в 1834 году.

Суть эффекта Пельтье заключается в следующем:

• При прохождении электрического тока через контакт двух различных проводников или полупроводников происходит либо выделение, либо поглощение тепла (в зависимости от направления тока).
• Количество выделяемого или поглощаемого тепла пропорционально силе тока.
• Направление теплового потока меняется при изменении направления электрического тока.

Эффект Пельтье является обратным по отношению к эффекту Зеебека, при котором возникает электрический ток в цепи из разнородных проводников, если места их контактов имеют разную температуру.

Принцип работы термоэлектрического модуля Пельтье

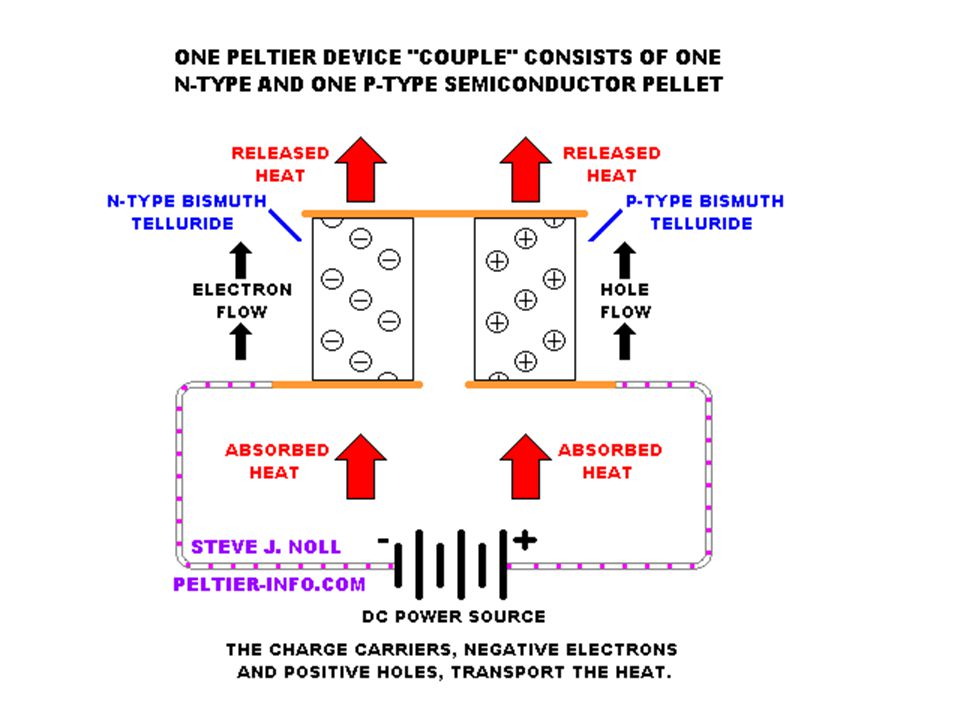

Термоэлектрический модуль Пельтье состоит из последовательно соединенных полупроводниковых p-n переходов. При пропускании через модуль постоянного тока происходит следующее:

1. На одной стороне модуля происходит поглощение тепла (охлаждение).
2. На противоположной стороне происходит выделение тепла (нагрев).
3. Разница температур между сторонами может достигать 70°C.
4. При изменении полярности тока горячая и холодная стороны меняются местами.

Таким образом, модуль Пельтье работает как тепловой насос, перекачивая тепло с одной стороны на другую за счет электрической энергии.

Где применяются элементы Пельтье

Благодаря своим уникальным свойствам, термоэлектрические модули Пельтье нашли широкое применение в различных областях:

Охлаждение электронных компонентов

Элементы Пельтье активно используются для отвода тепла от процессоров, видеокарт и других электронных компонентов в компьютерах и серверах. Они позволяют эффективно охлаждать локальные участки и поддерживать оптимальную рабочую температуру чипов.

Портативные холодильники и термосумки

Компактные модули Пельтье применяются в автомобильных мини-холодильниках и термоэлектрических сумках-холодильниках. Они обеспечивают охлаждение продуктов и напитков без использования компрессора.

Лазерные системы

В лазерных диодах и оптических системах элементы Пельтье используются для прецизионного температурного контроля, что позволяет стабилизировать длину волны излучения.

Медицинское оборудование

Модули Пельтье применяются в медицинских приборах для быстрого нагрева или охлаждения образцов, а также в криохирургических инструментах.

Преимущества и недостатки термоэлектрического охлаждения

Рассмотрим основные плюсы и минусы использования элементов Пельтье для охлаждения:

Преимущества:

• Отсутствие движущихся частей, что обеспечивает высокую надежность
• Малые размеры и вес
• Возможность точного контроля температуры
• Быстрый выход на рабочий режим
• Бесшумность работы
• Возможность работы в любом положении

Недостатки:

• Относительно низкий КПД (5-10%)
• Высокое энергопотребление
• Необходимость эффективного отвода тепла с горячей стороны
• Ограниченная холодопроизводительность
• Высокая стоимость по сравнению с традиционными системами охлаждения

Перспективы развития термоэлектрического охлаждения

Несмотря на некоторые недостатки, технология термоэлектрического охлаждения на основе эффекта Пельтье продолжает активно развиваться. Основные направления совершенствования включают:

• Разработку новых термоэлектрических материалов с улучшенными характеристиками
• Оптимизацию конструкции термоэлектрических модулей
• Повышение эффективности отвода тепла с горячей стороны
• Создание гибридных систем охлаждения
• Расширение областей применения термоэлектрических устройств

Ожидается, что дальнейшее развитие технологии позволит повысить КПД термоэлектрических модулей и снизить их стоимость, что сделает их еще более привлекательными для применения в различных отраслях.

Заключение

Эффект Пельтье и основанные на нем термоэлектрические модули представляют собой уникальную технологию, позволяющую осуществлять прямое преобразование электрической энергии в тепловую и наоборот. Несмотря на некоторые ограничения, элементы Пельтье находят широкое применение благодаря своим уникальным свойствам и продолжают совершенствоваться, открывая новые возможности для эффективного охлаждения и температурного контроля в различных областях науки и техники.

Эффект Пельтье — Wikiwand

• ВведениеЭффект Пельтье
• Примечания
• Ссылки

Эффект Пельтье́ — термоэлектрическое явление переноса энергии при прохождении электрического тока в месте контакта (спая) двух разнородных проводников, от одного проводника к другому.

Термоэлектрические явления
Принципы
Термоэлектрические явления эффект Зеебека эффект Пельтье эффект Томсона эффект Эттингсгаузена Эффект Нернста — Эттингсгаузена
Применения
Термоэлектрические материалы Термопара Элемент Пельтье Термоэлектрогенератор Радиоизотопный термоэлектрический генератор

Величина перемещённой энергии и направление её переноса зависят от вида контактирующих веществ и от направления и силы протекающего электрического тока[1]:

Схема эффекта Пельтье

Q=ΠABIt=(ΠB−ΠA)It{\displaystyle Q=\Pi _{AB}It=(\Pi _{B}-\Pi _{A})It},

где Q{\displaystyle Q} — количество выделенного или поглощённого тепла;

I{\displaystyle I} — сила тока;

t{\displaystyle t} — время протекания тока;

Π{\displaystyle \Pi } — коэффициент Пельтье, который связан с коэффициентом термо-ЭДС α{\displaystyle \alpha } вторым соотношением Томсона[2] Π=αT{\displaystyle \Pi =\alpha T}, где T{\displaystyle T} — абсолютная температура в K.

Эффект открыт Жаном Пельтье в 1834 году, суть явления исследовал несколькими годами позже — в 1838 году — Ленц в эксперименте, в котором он поместил каплю воды в углубление на стыке двух стержней из висмута и сурьмы. При пропускании электрического тока в одном направлении капля превращалась в лёд, при смене направления тока — лёд таял, что позволило установить, что в зависимости от направления протекающего в эксперименте тока, помимо джоулева тепла выделяется или поглощается дополнительное тепло, которое получило название тепла Пельтье. Эффект Пельтье «обратен» эффекту Зеебека.

Эффект Пельтье более заметен у полупроводников, это свойство используется в элементах Пельтье.

Причина возникновения явления Пельтье заключается в следующем. На контакте двух веществ имеется контактная разность потенциалов, которая создаёт внутреннее контактное поле. Если через контакт протекает электрический ток, то это поле будет либо способствовать прохождению тока, либо препятствовать. Если ток идёт против контактного поля, то внешний источник должен затратить дополнительную энергию, которая выделяется в контакте, что приведёт к его нагреву. Если же ток идёт по направлению контактного поля, то он может поддерживаться этим полем, которое и совершает работу по перемещению зарядов. Необходимая для этого энергия отбирается у вещества, что приводит к охлаждению его в месте контакта.
