Основные типы многодиапазонных КВ антенн

Для работы на нескольких любительских КВ диапазонах применяются различные конструкции антенн:

• Трапповые вертикальные и горизонтальные антенны
• Антенны с параллельными проводниками
• Логопериодические антенны
• Антенны с коммутируемыми элементами
• Широкополосные антенны (например, зигзагообразные)

Каждый тип имеет свои преимущества и недостатки. Выбор оптимальной конструкции зависит от конкретных условий установки и требований к характеристикам.

Трапповые антенны: принцип работы и особенности

Трапповые антенны используют параллельные колебательные контуры (трапы) для работы на нескольких диапазонах. Как это работает:

• На низшей частоте трапы не влияют на работу антенны
• На более высоких частотах трапы «отсекают» часть антенны, укорачивая ее
• Количество трапов определяет число рабочих диапазонов

Преимущества трапповых антенн — компактность и простота настройки. Недостатки — потери в трапах и сложность изготовления.

Антенны с параллельными проводниками

Конструкция с параллельными проводниками позволяет работать на нескольких диапазонах без применения трапов. Особенности:

• Каждый проводник настроен на свой диапазон
• Необходимо обеспечить развязку между проводниками
• Проще в изготовлении, чем трапповые антенны
• Меньше потерь из-за отсутствия трапов

Такие антенны хорошо подходят для самостоятельного изготовления в домашних условиях.

Материалы и инструменты для изготовления многодиапазонных антенн

Для самостоятельного изготовления многодиапазонной КВ антенны потребуется:

• Провод (рекомендуется многожильный сечением 1-2 мм²)
• Диэлектрические распорки (стеклотекстолит, пластик)
• Изоляторы для крепления провода
• Коаксиальный кабель и разъемы
• Для трапповых антенн: конденсаторы, провод для катушек
• Крепежные элементы, хомуты, стяжки

Из инструментов понадобятся: паяльник, инструмент для зачистки проводов, отвертки, плоскогубцы. Для настройки — анализатор антенн или КСВ-метр.

Советы по настройке многодиапазонных антенн

При настройке многодиапазонной антенны следует придерживаться следующих рекомендаций:

1. Настройку начинайте с самого низкочастотного диапазона
2. Добейтесь минимального КСВ на каждом диапазоне по отдельности
3. Учитывайте взаимное влияние элементов при комплексной настройке
4. Проверяйте КСВ во всей полосе рабочих частот
5. Для точной настройки используйте анализатор антенн

Правильно настроенная многодиапазонная антенна должна обеспечивать КСВ не более 1.5 на всех рабочих диапазонах.

Сравнение характеристик различных типов многодиапазонных антенн

Основные параметры для сравнения многодиапазонных КВ антенн:

• Количество рабочих диапазонов
• Коэффициент усиления
• Ширина рабочей полосы частот
• КСВ в рабочей полосе
• Габариты и вес конструкции
• Сложность изготовления и настройки

По совокупности характеристик оптимальным выбором для большинства радиолюбителей являются антенны с параллельными проводниками и трапповые антенны.

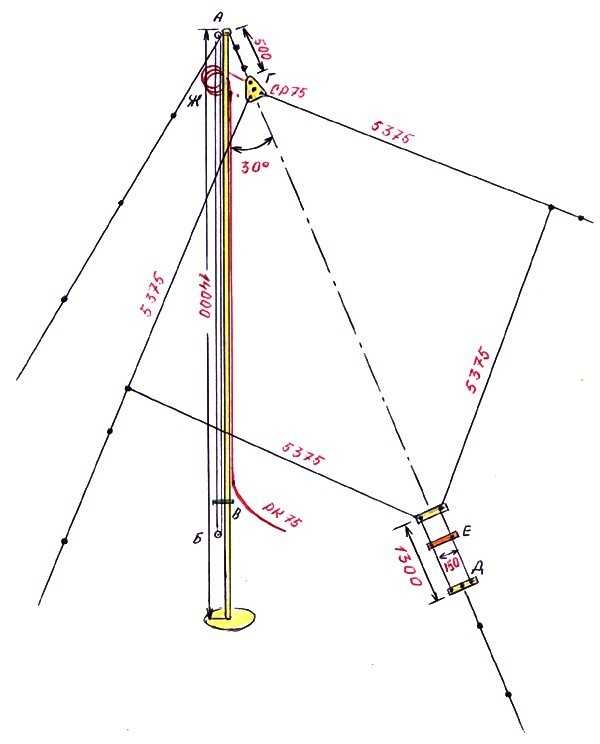

Особенности установки многодиапазонных вертикальных антенн

При установке вертикальных многодиапазонных антенн необходимо учитывать следующие моменты:

• Требуется хорошее заземление или систему противовесов
• Желательна установка на открытом пространстве
• Высота установки влияет на диаграмму направленности
• Для снижения влияния земли применяется наклонный луч

Правильная установка вертикальной антенны позволяет получить низкий угол излучения, что хорошо для дальних связей.

Многодиапазонные горизонтальные антенны

Горизонтальные многодиапазонные антенны имеют ряд особенностей:

• Проще в установке, чем вертикальные
• Требуют меньше места по высоте
• Обеспечивают круговую диаграмму направленности
• Эффективны для ближних и средних расстояний
• Менее чувствительны к характеристикам грунта

Популярные конструкции — многодиапазонные диполи, инвертированные V и GP антенны.

Многодиапазонные направленные антенны

Если Вы не знаете, чем заняться во время тестов, то откройте себе мир WARC диапазонов с антенной SAY 5-9.

Конструкция: ЯГИ — 9 элементов , 5 диапазонов
Усиленная конструкция элементов. Средние части элементов усилены двойными трубками.
Все 5 активных элементов запитаны фазирующей линией из алюминиевого профиля, что приближает параметры антенны к 5 -ти монобэндерам .
Антенна изготовлена из алюминиевого сплава. Посмотреть видео антенны и диаграммы направленности можно по ссылкам — http://youtu.be/4KWDJ4km7n8 и http;//youtu.be/O_S99Qy5wn8 — 21 мГц, http://youtu.be/NYbzg53uQMg — 14 мГц, http://youtu.be/UIyJSzbFiOU — 18 мГц .



Такой красивый выдался закат. Антенна SAY 5-9 у меня — RA3DRC/1



Диапазоны, м:               20 / 17 / 15 / 12 / 10

Усиление, дБд:              4,3 / 4,5 / 4,7 / 4,5 / 4,5

F/B, дБ:                          18 / 20 / 25 / 25 / 25

КСВ:

14,00 — 14,2 — 14,35 = 1,3 — 1,1 — 1,4 18,07 — 18,13 — 18,17 = 1,2 — 1,1 — 1,3 21,00 — 21,25 — 21,45 = 1,5 — 1,1 — 1,6 24,89 — 24,94 — 24,99 = 1,3 — 1,1 — 1,3 28,00 — 28,50 — 29,00 = 1,3 — 1,2 — 1,5 Максимальная длина, м: 10. 94 Длина бума, м: 5.1 Радиус разворота, м: 6.03 Питание антенны: 1 коаксиал 50 Ом Вес антенны, кг: 30 Стоимость антенны – 27400 р

Воплощён в «железо» новый проект Цыганкова Валерия Ивановича RA3LE,  логопериодическая антенна, не имеющая аналогов по своим параметрам ни у одной комапании, выпускающей подобные антенны. При своей длине 8.5 метров она не уступает по параметрам полноразмерным 3-х элементным волновым каналам ни на одном любительском диапазоне от 14 до  30 мГц , а по некоторым превосходит их. Отлично работает за пределами любительских диапазонов. Например на 27 мГц КСВ = 1.1 и F/B = 24 дБ. КСВ в пределах любительских диапазонов не превышает 1.3. Антенна имеет КЗ по постоянному току, что является хорошей защитой от наводок статического электричества.

Антенна изготовлена так, что ни один контакт в системе не выполняется разнородными металлами, только AL — AL, что отлично сказывается на коррозионной устойчивости контактов антенны.

Разработаны варианты SALP 1830 (18 — 30 мГц длина траверсы 4.9 м) и SALP 2130 (21 — 30 мГц длина траверсы 3.9 м).

Основные параметры антенны SALP 1430 Кол. элементов — 11 Длина ( м)         — 8,5 Макс. длина эл. — 11,5 м Вес (кг)              — 33 (примерно) Усиление (dBd)      — 5 Усиление (dBi) (15м) — 12 F/B  (dB)                  — 20 — 30 Цена  антенны стандарт  — 35000 р Цена  антенны SALP 1430M  — 35800 р

Антенна выпскается в двух комплектациях :

1. Стандарт — одиночная растяжка траверсы и с максимальным диаметром труб элементов 25 мм как у SAY 3-11  и SAY 3-7

2. Усиленная SALP 1430M — комплектуется растяжкой траверсы типа «конверт» и с максимальным диаметром труб элементов 30 мм как у SAY 3-11M , SAY 3-7M, SAY 3-16.

Антеннны комплектуются пластиной крепления к вертикальной стойке под диаметр 60 мм в любом варианте.

Стойка (маст) в комплект не входит.

Диаграмма направленности на 14 мГц



Диаграмма направленности на 28 мГц

Четырёхдиапазонная антенна SAY 4-12 на диапазоны 40, 20, 15 и 10 м.

Проверена в работе и подготовлена к производству новая универсальная четырёхдиапазонная направленная антенна SAY 4-12 эффективно работающая на наиболее популярных радиолюбительских КВ диапазонах 40, 20, 15 и 10 метров и имеющая на них соответственно 2-3-3-4 элемента. Все активные элементы антенны запитаны через высокоэффективную фазирующую линию из алюминиевого квадратного профиля.

Все изоляторы крепления элементов выполнены из высококачественного импортного пластика устойчивого к ультрафиолетовому излучению и являющегося отличным диэлектриком.  Основные параметры антенны:

Диапазоны   7 — 14 — 21 — 28 мГц

Количество элементов   2 — 3 — 3 — 4

Длина траверсы   7.5 м

Максимальная длина элемента   15 м

Входное сопротивление  50 Ом

Усиление dBd   3.6/ 5.2/ 5.9 / 6.8

Вперёд/назад dB  15/ 25/ 20/ 20

Вес   62 кг

Антенна запитывается через балун 1:1

Цена антенны  48000 р.

Тел. +7-916-4161489           e-mail: Данный адрес e-mail защищен от спам-ботов, Вам необходимо включить Javascript для его просмотра.

Антенны — разработки радиолюбителей — RadioRadar

Антенны

ГлавнаяРадиолюбителюАнтенны

---

• Балконная приёмная рамочная КВ-антенна

  20.01.2023 — 14:59

  В условиях ограниченного пространства и сильных промышленных помех радиолюбители для приёма часто используют рамочные антенны, которые можно установить на балконе. За основу такой антенны взята конструкция Harry Lythall (SM0VPO) [1]. Был проведён перерасчёт с целью использования её в более широком диапазоне частот. Для изготовления каркаса антенны…

• Двухдиапазонная УКВ-антенна с круговой поляризацией для работы через радиолюбительские спутники

  14.01.2023 — 23:22

  Эта двухдиапазонная УКВ-антенна 145/435 МГц (рис. 1) позволяет работать на приём и передачу, не вращая антенну по поляризации, что намного упрощает проведение радиосвязей через спутники. Её можно установить на крыше дома или в другом месте и управлять ею дистанционно, снабдив простым двухкоординатным поворотным устройством.Рис. 1. Двухдиапа…

• Ещё один антенный ДМВ-усилитель

  07.01.2023 — 23:56

  Усилитель предназначен для усиления сигналов телевизионного ДМВ-диапазона и является доработанным вариантом усилителя, описание которого приведено в [1]. Он собран на однотипных транзисторах BFR93A [2], что упрощает его изготовление. Схема усилителя показана на рис. 1. Питается он по кабелю снижения от встроенного в телевизор источника питания напр…

• Спиральные антенны диапазона 2,4 ГГц

  25.11.2022 — 22:50

  Диапазон 2,4 ГГц хотя и разрешён радиолюбителям для проведения радиосвязей, однако в этом диапазоне работает беспроводная связь стандартов Wi-Fi. Поэтому с очень высокой вероятностью там будут работать чьи-то роутеры. Если говорить о Wi-Fi-диапазоне 2,4 ГГц (2401 до 2483 МГц), то он разделён на 13 каналов [1], которые практически всегда «занят…

• Вертикальная антенна Ундина с переключаемой диаграммой направленности

  25.06.2020 — 23:12

  Как известно, вертикальная антенна с одним горизонтальным противовесом имеет некоторое усиление в его сторону. Я добавил к ней ещё один противовес, натянутый в противоположную сторону. Получилась простая двухэлементная антенна с усилением 3…4 дБ в сторону короткого противовеса и подавлением излучения в сторону длинного противовеса до 15…20 дБ….

• Дельта с переключаемой поляризацией для диапазона 40 метров

  07. 04.2020 — 23:21

  Эта антенна — окончательный вариант одной из моих первых «дельт» для диапазона 40 метров, претерпевшей несколько доработок. Схематически она изображена на рис. 1. Рамка антенны, представляющая собой равносторонний треугольник, установлена на диэлектрической мачте высотой 15,5 м. Её нижняя сторона находится на высоте 2,5 м от поверхности з…

• Датчик и индикатор поворота антенны

  15.07.2019 — 23:03

  Хочу предложить вниманию радиолюбителей бюджетный вариант датчика поворота антенны (а впрочем, чего угодно) и индикатора угла поворота непосредственно в градусах. Сам датчик может находиться на большом удалении от индикатора и для соединения требует всего три провода. Для этой цели я использую сетевой компьютерный кабель с несколькими витыми парами…

• Вертикальная антенна на диапазоны 3,5…28 МГц

  14.03.2019 — 23:17

  Известно немало конструкций многодиапазонных вертикальных антенн. Зачем же ещё одна?Не все известные «вертикалы» на частотах от 3,5 до 28 МГц работают хорошо. Чтобы понять, в чём проблемы, давайте разберёмся, что требуется от любой многодиапазонной антенны. Итак:1. Максимальное число диапазонов, где данная антенна может эффективно…

• Антенна диапазона 145 МГц на подоконнике

  08.11.2018 — 23:37

  Предлагаемая двухэлементная антенна Уда-Яги с расстоянием между элементами менее 0,1 длины волны (рис. 1) интересна тем, что при малых габаритах и простоте конструкции её коэффициент усиления достигает 7 dB относительно изотропного излучателя. Благодаря взаимному влиянию активного вибратора и рефлектора ток в активном вибраторе возрос примерно в че…

• Антенный Т-тюнер с КСВ-метром и измерителем мощности

  02.07.2018 — 23:21

  В среде радиолюбителей-коротковолновиков популярны антенные тюнеры фирмы MFJ различных модификаций, в том числе на мощность 1…3 кВт. Автору статьи не раз приходилось видеть «внутренности» тюнеров этой фирмы, вышедших из строя. Возможно, что при более «деликатном обращении» подобных плачевных последствий и удаётся избежать, но. ..

• Шестидиапазонная антенна Inverted V

  02.05.2018 — 22:53

  Радиолюбители часто используют антенну Inverted V как ненаправленную на несколько КВ-диапазонов. Перед другими многодиапазонными антеннами она имеет несколько преимуществ:- для её установки нужна всего одна мачта любой удобной конструкции, которая не принимает участия в излучении радиоволн. Излучатели образуют верхний ярус растяжек мачты;-…

• Магнитная антенна с умножителем добротности и дистанционным управлением

  07.04.2018 — 22:29

  Зта антенна предназначена для приёма радиостанций в диапазоне 6…10 МГц на базовый радиоприёмник прямого усиления или на любой супергетеродин. Устройство состоит из антенного блока с умножителем добротности и антенным усилителем, а также базового радиоприёмника, содержащего блок управления антенным блоком и приёмник прямого усиления. Схема блока у…

• Комбинированная телеантенна

  17.03.2018 — 14:25

  В связи с расширением телевизионного вещания в более высокочастотных диапазонах возникла необходимость в малогабаритной широкополосной антенне для приёма ТВ-каналов с 6-го по 60-й. Реализовать её помогла статья [1], в которой описана широкополосная антенна для приёма телепередач во всём метровом диапазоне частот. Взяв за основу применённый автором…

• Направленная антенна 2E3B

  19.02.2018 — 23:25

  Работая в эфире в полевых условиях (соревнования, отдых и пр.), радиолюбители обычно используют простые антенны GP, IV, LW и т. д. Но не исключено, что многие, как и я, задавались целью применить что-то более эффективное, например, направленную антенну. При этом она должна быть лёгкая в перевозке и не сложная в установке…Свой поиск подходящег…

• GSM антенна для телефона своими руками

  02.12.2017 — 23:08

  Самый простой способ усилить сигнал телефонаМобильная связь не всегда удовлетворяет пользователей мобильных телефонов. Причин тому на самом деле много. Дело даже, скорее не в именитости оператора мобильной связи, а в помехах, которые стоят на пути волны и в расстоянии до ближайшей станции или антенны. Поправить ситуацию можно, купив специальные. ..

• Ещё один регенератор

  12.11.2017 — 23:09

  Как известно из курса основ радиотехники, замкнутый на конце отрезок коаксиального кабеля длиной, равной четверти длины волны, эквивалентен настроенному на эту частоту параллельному колебательному контуру. При длине, большей четверти длины волны, отрезок ведёт себя как ёмкость, при меньшей — как индуктивность. Это свойство коаксиального кабеля позв…

• Многодиапазонная проволочная антенна Open Sleeve

  21.08.2017 — 23:13

  Мечта многих радиолюбителей — построить простую антенну, работающую на всех любительских КВ-диапазонах. Однако это не простая задача. Сложные высоконаправленные КВ-антенны весьма дороги и в лучшем случае выполнимы не ниже диапазона 40 метров. Наиболее доступное решение — это проволочные диполи. А как сделать дипольную антенну на все или хотя бы на…

• Фазированная решётка для дальних связей на КВ

  25.07.2017 — 12:44

  Вертикальный излучатель, о котором было рассказано в стать Щербаков В. , Филиппов С. «Изогнутый вертикальный диполь», позволяет легко реализовать и направленную антенну (вертикальный MOXON), и даже фазированную решётку из двух антенн MOXON для дальних связей. Причём обе эти антенны (не требующие системы противовесов) весьма удобны для разм…

• Изогнутый вертикальный диполь

  03.07.2017 — 07:02

  Хорошо известно, что для работы на дальних трассах вертикальная антенна имеет преимущество перед горизонтальным диполем, так как её диаграмма направленности в горизонтальной плоскости круговая, а главный лепесток диаграммы в вертикальной плоскости прижат к горизонту и имеет малый уровень излучения в зенит.Однако изготовление вертикальной антенн…

• Антенна Inverted V — Windom

  18.03.2017 — 21:45

  Антенна Windom, которую радиолюбители используют уже почти 90 лет, получила своё название по фамилии предложившего её американского коротковолновика. В те годы коаксиальные кабели были большой редкостью, и он придумал, как запитать излучатель длиной в половину рабочей длины волны однопроводным фидером. Оказалось, что это можно сделать, если точку п…

Spiderbeam© Высокопроизводительные легкие антенны

Добро пожаловать в Spiderbeam — вашего специалиста по стеклопластиковым и портативным КВ-антеннам
Компания Spiderbeam была основана в 2000 году DF4SA, вдохновленным его страстью к высококонкурентным радиоконтестам во время портативных, наружных операций, полевых работ, DX-экспедиций и т. д. Простые проволочные антенны хорошо, но использовать их, чтобы преуспеть в конкурсе, довольно сложно.
Паучья балка представляет собой полноразмерную облегченную трехполосную ягу на 20-15-10 м из стекловолокна и проволоки. Она была специально разработана как высокоэффективная антенна для портативного использования — мечта DX-экспедиционера.

Дальнейшая разработка привела к созданию полного 5-диапазонного луча (20-17-15-12-10 м) , версии WARC (30-17-12 м) и нескольких других конфигураций. Недавно были добавлены однодиапазонные версии и специально усиленная усиленная антенная линия (оптимизированная для стационарной установки дома ).

Помимо хорошей высокочастотной антенны портативная станция для соревнований должна иметь легкую и эффективную антенну для низкочастотных диапазонов. Для этого мы разработали наши профессиональные телескопические опоры из стекловолокна общей высотой 12 м (40 футов) и 18 м (60 футов) (НОВИНКА!). Эти прочные опоры очень хорошо подходят для переноски низкочастотных проводных антенн GP или перевернутых L-антенн или любых других временных проводов, таких как четырехугольные или дельта-петли и диполи для всех диапазонов.

Секрет успеха нашего портативного спайдербим-яги заключается в его простоте, прочности и бескомпромиссной конструкции: несколько полноразмерных моноленточных балок переплетаются на одной стреле с незначительным взаимодействием. Несмотря на то, что антенна такая же легкая, как мини-луч, она сохраняет коэффициент усиления и соотношение F/B типичного полноразмерного трехполосного антенного луча. Вес всей антенны составляет всего 6-7 кг (14 фунтов), что делает ее идеально подходящей для портативного использования. Его может легко переносить и устанавливать один человек. Небольшой подъемной мачты и поворотного устройства TV вполне достаточно, что еще больше снижает вес всей установки. Транспортная длина составляет всего 1,20 м (4 фута).

После завершения этапа проектирования и успешных пробных запусков в конкурсах CQWW 2001 и 2002 годов чертежи антенны Spiderbeam были обнародованы. Очень подробное руководство по сборке (классические пошаговые инструкции в стиле Heathkit) доступно в формате PDF. Вы можете загрузить наше бесплатное руководство по строительству и построить свою собственную паутинную балку с нуля. Несколько предупредительных ОМ любезно перевели это руководство на свой родной язык, сделав его доступным на нескольких языках. Этот невероятный отклик во всем мире и сотрудничество превратили руководство по строительству в действительно международный проект с открытым исходным кодом, а Spiderbeam во всемирно известную торговую марку для Недорогие, высококачественные антенны из стекловолокна всех видов .

Большое спасибо всем за ваш постоянный интерес и поддержку — без этого нас бы сегодня не было.
Наслаждайтесь просмотром нашего веб-сайта и до встречи в прямом эфире из вашей следующей экспедиции в то прекрасное место для DX, которое вы всегда хотели посетить. Наша цель — сделать ваш багаж легким, а ваши сигналы — сильными!

Вертикальные антенны G4AON

Введение
Эти идеи антенн предназначены для тех, кто имеет ограниченное пространство для антенн и хочет сделать свою собственную антенну, используя обычные бытовые инструменты, используя легкодоступные детали и не нуждаясь в испытательном оборудовании.

Производительность этих антенн может быть ничуть не хуже, чем у многодиапазонных коммерческих вертикальных антенн, а их стоимость намного ниже. В случае версии с параллельным проводом (без ловушек) производительность может превышать коммерческие модели.

Эти антенны основаны на 10-метровой удочке из стекловолокна. Важно использовать стержни из стекловолокна, а не из углеродного волокна. Удочки можно получить из нескольких источников, включая eBay. Они также продаются в качестве флагштоков, которые используются для размещения баннеров в кемпингах. Можно использовать более дорогие «Пауки», однако обычных недорогих шестов вполне достаточно.

Опции диапазона
Вертикальная установка, установленная на земле, будет менее эффективной, чем установка на опоре с приподнятыми радиальными опорами. Тем не менее, большинство из нас не хотят загромождать небольшой сад радиальными антеннами на уровне головы, поэтому часто предпочитают устанавливать вертикальную антенну на уровне земли. На 7 и 10 МГц характеристики наземного вертикального вибратора хороши по сравнению с типичным диполем на высоте 10 метров над землей и, как правило, превосходят диполь для DX, однако на более высоких частотах характеристики по сравнению с упомянутым выше диполем падают, но может все еще хорошо работать, когда условия хорошие.

Вертикальные антенны также могут быть изготовлены для использования на 80 м и 160 м, однако для большей эффективности (и простоты настройки) их, как правило, лучше использовать в конфигурации «перевернутая L» с горизонтальным верхним проводом. Скромный размер вертикали 160 м, как описано ниже, позволит осуществлять обмен сигналами 5 x 9 с европейскими станциями из Великобритании в большинстве вечеров при мощности 100 Вт или меньше.

Существует несколько «простых» комбинаций, которые хорошо работают вместе для многодиапазонных самодельных вертикалей, примеры, показанные здесь, — вертикальная ловушка для 7 и 10 МГц, вертикальная ловушка для 7, 10, 18 и 24 МГц и параллельный провод. вертикальный для 7, 10 и 14 МГц. Возможны, конечно, вариации, например, к вертикали ловушки добавлен параллельный провод на 14 МГц. В четырехдиапазонной вертикали используются два параллельных провода с одной ловушкой в ​​каждом проводе, одна ловушка настроена на 10,1 МГц, а другая на 24,9 МГц. МГц. Некоторые диапазоны очень близки по частоте и ограничивают выбор частот, используемых в антенне, например, 24,9 МГц могут конфликтовать с диапазонами 21 и 28 МГц. Одной из возможностей было бы использование двух антенн, одной для 14/21/28 МГц, а другой для диапазонов WARC 10/18/24 МГц.

Трехдиапазонный приподнятый заземляющий слой для 14/21/28 МГц можно легко изготовить, используя ловушку 21 МГц в проводе 14/21 с параллельным проводом, отстоящим примерно на 7 дюймов на стекловолоконных трубках для 28 МГц. Я использую эту антенну для своей станции в Испании с проводами, прикрепленными к 7-метровой удочке, установленной на балконе на крыше, с двумя радиальными лучами на диапазон. Трубки из стекловолокна имеют диаметр 6 мм и закреплены эпоксидным клеем в пластиковые блоки «скромности» с 3 отверстиями, которые используются для крепления деревянных панелей, которые, в свою очередь, надежно крепятся к столбу с помощью Ty-raps.

Можно использовать несколько ловушек в одном проводе с вертикальным расположением, однако производительность будет падать с каждой добавленной ловушкой. Ограничение количества ловушек до не более одной на провод позволяет добиться максимальной производительности.

Конденсаторы можно использовать повторно, а ловушки легко и дешево изготовить, так что смело экспериментируйте!

Материалы, инструменты и испытательное оборудование
Следующие элементы необходимы в зависимости от того, какую версию вы делаете:
Опора из стекловолокна, провод (рекомендуется провод 32/0,2), рулон черной ленты из ПВХ, трубка из стекловолокна 6 или 8 мм (или овальный электрический кабель из ПВХ 16 мм и дюбель 12 мм), пластиковая канализационная труба 40 мм, 14 SWG ​​(2,0 мм) или 16 SWG эмалированный медный провод (1,5 мм) для конструкции ловушки или немного тоньше для загрузки катушек, конденсатор «дверная ручка» 25 пФ 7,5 кВ, полипропиленовый садовый шпагат или тонкая веревка, столб забора, растяжки и кабельные стяжки.

Провод

14 SWG ​​(2 мм) имеет наибольший практический диаметр для намотки катушек на пластиковую трубку диаметром 40 мм, однако самый тонкий провод не должен быть намного меньше 16 SWG, чтобы свести потери на ловушку к минимуму.

Помимо ручного инструмента и паяльника, также необходимы:
Пистолет для клея-расплава (ловушки), дип-генератор (ловушки) и антенный анализатор или КСВ-мост. Дополнительно для проверки конденсаторов и нагрузочных катушек может быть полезен недорогой измеритель емкости и индуктивности… Измеритель типа LC200A проще использовать для измерений LC, чем антенный анализатор.

Вы также можете сделать дроссель фидерной линии в подходящем корпусе, дополнительные необходимые элементы: коаксиальный разъем (SO239), две клеммные стойки, ферритовое кольцо (рекомендуется FT240-31 или FT240-43 для более высоких диапазонов, FT240-73 для 160 м) и короткий кусок коаксиального кабеля RG58 (или более дорогой тефлоновый коаксиальный кабель RG142 для уровней мощности до 1,5). кВт).

Конденсаторы дверных ручек, трубки из стекловолокна, эмалированные медные провода и ферритовые кольца можно приобрести у поставщиков eBay. Трубопровод и канализационная труба были куплены в местных магазинах DIY. Spiderbeam поставляет 1 метр RG142.

Параллельный провод вертикальный
Чтобы свести к минимуму взаимодействие между проводами в параллельной вертикали, необходимо располагать провода на достаточном расстоянии друг от друга. Чтобы опора могла изгибаться на ветру, рекомендуется расстояние не менее 300 мм. Распорки могут быть изготовлены из овальной электропроводки шириной 16 мм или из стекловолоконной трубки небольшого диаметра — диаметра 6 мм или 8 мм достаточно для прочности. Сама по себе пластиковая труба довольно слабая, для усиления места крепления распорок к столбу необходимо добавить деревянные дюбели. Они должны быть только около 120 мм в длину на 12 мм или около того в диаметре, и их можно использовать либо для соединения двух отрезков трубопровода «спина к спине», либо вставлять в трубопровод с одного конца. Я использовал трубы длиной 480 мм, соединенные «спина к спине», плюс одну длину 480 мм для верхней опоры. Чтобы уменьшить визуальное воздействие антенны, я заклеил белый кабель обычной черной изоляционной лентой из поливинилхлорида. Распорки крепятся к столбу парой кабельных стяжек.

Длина проводов рассчитывается по формуле L = 234/F, где F — частота в МГц, а L — длина провода в футах. Эти длины составляют примерно 33 фута 3 дюйма, 23 фута 2 дюйма и 16 футов 7 дюймов для диапазонов 7, 10 и 14 МГц. не будет достаточно долго!Однако, вероятно, из-за взаимодействия между проводами, провод 14 МГц должен быть примерно на 4 дюйма длиннее, чем рассчитано. Размер провода не критичен, но, пожалуй, лучше избегать самого тонкого «подключительного» провода, я использую провод 32/0,2. Обратите внимание, проводимость/потери грунта и приподнятые/закопанные радиалы оказывают значительное влияние как на производительность, так и на настройку наземной вертикалки.

Начните с одного провода для самой нижней ленты (самого длинного провода), прикрепите его к удочке по спирали, следя за тем, чтобы каждое соединение в удочке было проклеено изолентой, чтобы избежать его разрушения, затем согните конец провода для минимального КСВ, добавьте следующую полосу и обрежьте/сложите, наконец, добавьте самую высокую полосу и обрежьте/сложите. Будет некоторое взаимодействие, поэтому лучше согнуть концы, а не обрезать и добавить дополнительную длину провода.

Вертикальный с ловушкой
Вместо параллельных проводов можно использовать самодельные ловушки. Коммерческие ловушечные антенны очень популярны, могут быть дорогими и часто плохо работают. В то время как ловушки, по-видимому, предлагают преимущество многодиапазонной работы на одном вертикальном полюсе, недостатком является то, что они укорачивают антенну, что, в свою очередь, снижает импеданс облучателя и уменьшает полосу пропускания. Также будут некоторые потери, связанные с каждой ловушкой, однако они не должны превышать 1 дБ. Общая высота вертикальной ловушки 7 и 10 МГц, показанная здесь, составляет приблизительно 26 футов, две верхние секции удочки не используются (открытый конец заклеен лентой для защиты от дождя).

Конструкция ловушки
Для вертикальной двухдиапазонной ловушки 7 и 10 МГц требуется ловушка 10,1 МГц. Ловушка, показанная ниже, состоит из 18 витков эмалированного медного провода 16 SWG, намотанного на обрез пластиковой трубы диаметром 40 мм, который был обмотан черной ПВХ-лентой для минимизации визуального воздействия. Конденсатор типа «дверная ручка» емкостью 25 пФ 7,5 кВ помещается внутрь катушки и припаивается параллельно ей. Начните с 20 витков провода и удаляйте по витку за раз, пока ловушка не резонирует на частоте 10,1 МГц с помощью осциллятора на сетке. Растягивайте или сжимайте катушку до тех пор, пока дип-генератор не покажет резонанс в средней полосе, это происходит с катушкой и конденсатором сами по себе, то есть без проводов, прикрепленных к концам. Проверьте калибровку генератора падения относительно приемника, когда вы убедитесь, что ловушка установлена ​​там, где вы хотите, закрепите катушку термоклеем. Сверху на ловушку был приклеен пластиковый диск для защиты от дождя. Точное значение конденсатора не имеет решающего значения, так как конденсаторы в основном излишки, выбор может быть ограничен значением, которое вы можете получить. Можно использовать конденсаторы на 50 пФ с меньшим количеством витков на катушке. Избегайте конденсаторов с проволочными наконечниками, даже если они имеют номинальное напряжение, так как они не выдержат ток. Тип конденсатора, который я использовал, показан ниже.

Если вы хотите сделать ловушку на 24,9 МГц, попробуйте 7 витков 14 SWG ​​на формирователе 40 мм с конденсатором 25 пФ. Ловушка, показанная справа внизу, была прикреплена к стойке из ПВХ с помощью термоклея, который хорошо прилипает к этому типу пластика.

Примечание. В различных статьях упоминается о необходимости избегать резонанса ловушки на диапазоне, для которого вы ее используете. Это необходимо для уменьшения потерь и снижения пикового напряжения на ловушке. Когда ловушка настроена «сама по себе», резонансная частота будет снижена при использовании в антенне, например, резонансная частота ловушки, настроенной на 24,9В этой антенне частота снижена до 21,5 МГц.

Онлайн-калькулятор F, L и C, который может быть полезен, можно найти по адресу: http://www.daycounter.com/Calculators/LC-Resonance-Calculator.phtml
и расчет обмотки катушки по адресу:
http://www.66pacific.com/calculators/coil-inductance-calculator.aspx

Хотя можно использовать ловушки, сделанные из коаксиального кабеля, катушки и конденсаторные ловушки имеют меньшие потери и большую мощность. Предыдущая ловушка, изготовленная из коаксиального кабеля RG58, демонстрировала ползучесть КСВ при уровнях мощности от 200 до 300 Вт.

Нет необходимости в дополнительном покрытии ловушек от атмосферных воздействий, дождь не влияет на производительность, насколько показывает моя индикация КСВ.

Силовая установка
Вышеупомянутые ловушки были протестированы на предельной мощности в 400 Вт в Великобритании без каких-либо признаков изменения КСВ или каких-либо других нежелательных проблем. Ловушки, сделанные из конденсаторов типа «дверная ручка» на 7,5 кВ, должны быть рассчитаны на выходную мощность 1 кВт и, возможно, больше. Доступны конденсаторы более высокого напряжения, но они, как правило, большие и тяжелые.

Обрезка проволоки и настройка антенны (вертикальная ловушка)
В отличие от вертикального параллельного провода, с вертикальной ловушкой начните с самой высокой полосы (самый короткий провод) и согните / обрежьте провод для оптимального соответствия, затем припаяйте ловушку к проводу и добавьте 5 или 6 футов провода на конец. Убедитесь, что верхняя полоса все еще имеет хорошее совпадение, затем согните/обрежьте проволоку от кончика нижней полосы.

Если вы хотите попробовать двухпроводную, двойную антенну-ловушку, для 24/18 МГц (один провод) и 10/7 МГц (другой провод), порядок сборки следующий:

Обрежьте/обрежьте провод 10 МГц, добавьте ловушку 10 МГц, затем добавьте наконечник провода и обрежьте провод 7 МГц. Затем добавьте и обрежьте параллельный провод для 24,9 МГц, наконец, добавьте ловушку 24,9 МГц и обрежьте соответствующий провод наконечника для 18 МГц. Эта комбинация работает довольно хорошо, хотя мой минимальный КСВ на 18 МГц составляет около 1,7:1.

Вертикали для 80 м и 160 м
Нагруженные вертикали на 160 м и 80 м популярны уже несколько лет и легко изготавливаются. Чтобы обеспечить максимальную эффективность, нагрузочная катушка обычно устанавливается в верхней части вертикальной стойки с горизонтальным проводом, идущим от катушки. Возможны несколько комбинаций вертикальных и горизонтальных проводов, примеры для 160 м включают 25-футовый вертикальный провод, катушку 64 мкГн и 45-футовый горизонтальный провод или катушку 132 мкГн и 25-футовый горизонтальный провод. Хотя это затрудняет расчет длины проводов, использование 3 или 4 проводов в виде «спиц» от верхней части катушки улучшит производительность по сравнению с одним проводом. 40-футовая вертикаль с 4 x 50-футовыми проводами от вершины вертикали будет резонировать на 160 м без необходимости использования нагрузочной катушки, однако такое распространение проволоки нецелесообразно на многих современных участках размером с сад.

Поскольку полоса пропускания нагруженных антенн очень узкая, особенно на 160 м, любое изменение значения катушки или перемещение вехи повлияет на резонансную точку. Старайтесь использовать в катушке эмалированный медный провод как можно большего диаметра (чтобы свести к минимуму нагрев), а также старайтесь держать антенну подальше от других антенн и металлических конструкций.

Расположение, аналогичное предложенным размерам для 160 м, также можно рассчитать для 80 м, хотя полная четверть волны «L» (без нагрузочной катушки) не слишком велика для установки во многих садах. Совет … используйте достаточно длинный горизонтальный трос, чтобы его можно было опустить в пределах досягаемости с помощью шнура и шкива, это намного проще, чем опускать удочку каждый раз, когда вы хотите переместиться в другую часть ленты.

Расчет размеров для 80/160 м
Существует несколько онлайн-калькуляторов для размеров антенны с коротким проводом и нагрузочных катушек, одним из примеров является страница M0UKD с калькулятором намотки катушки. У меня есть измеритель индуктивности, который удобен для проверки катушек, но для всех практических целей нагрузочная катушка не обязательно должна иметь точное значение, поскольку антенна будет настроена путем регулировки верхнего провода.

Подходит для 160-метровой (или 80-метровой) вертикали с нагрузкой
В отличие от высокочастотных вертикалок, где импеданс облучателя обычно не сильно отличается от 50 Ом и легко достигается разумное согласование, при использовании нагруженного вертикала на 160 м импеданс облучателя должен быть намного ниже 50 Ом, насколько ниже зависит от того, сколько радиалов используется. В моем случае, с далеко не идеальным радиалом, импеданс антенны 25 футов + 25 футов «перевернутая L» на 160 м составлял 21 Ом.

Для согласования подачи 21 Ом с коаксиальным кабелем 50 Ом был добавлен дроссель примерно на 3 мкГн через точку подачи (нижний конец вертикального провода к радиальной точке подключения). Метод настройки довольно прост, если вы используете антенный анализатор. Дроссель на 3 мкГн был изготовлен путем намотки 7 витков 2-миллиметрового эмалированного медного провода вокруг аэрозольного баллончика, чтобы сформировать открытую катушку диаметром примерно 80 мм, которую можно было сжимать/настраивать с помощью Ty-raps (банка не используется в качестве формирователя катушки, только как средство намотки катушки с воздушным сердечником…), значение варьировалось примерно от 1,5 мкГн до 4 мкГн в зависимости от степени сжатия катушки. Ниже на странице есть изображение катушки. Для 80 м должно хватить согласующей катушки вдвое меньшего размера.

Чтобы отрегулировать согласующую катушку, сначала необходимо отрегулировать верхнюю часть нагруженной антенны без установленной согласующей катушки. Подсоедините антенный анализатор непосредственно к точке питания, используя как можно более короткий коаксиальный кабель, затем отрегулируйте верхний провод антенны, пока реактивное сопротивление (X) не станет настолько близким к нулю, насколько это возможно на частоте, на которой должна работать антенна. Примечание. X = 0 — это резонансная точка, которая может не соответствовать минимальному КСВ. На этом этапе КСВ будет довольно высоким, обычно около 2,5:1. Резистивная составляющая (R), отображаемая на анализаторе, вероятно, будет около 20,9.0012

Оставив анализатор настроенным на резонансную частоту, добавьте катушку через точку подачи и сжимайте катушку, пока резистивная составляющая не станет равной 50, КСВ должен значительно упасть, когда вы достигнете R=50. Затяните Ty-raps, чтобы закрепить катушку в этой точке совпадения.

Обратите внимание, что полоса пропускания короткой вертикальной антенны на 160 м будет очень узкой, около +/- 10 кГц для КСВ 2:1, вероятно, с антенной 25 футов плюс 25 футов.

Крепление
Опора крепится к деревянному столбу квадратного сечения с помощью многоразовых кабельных стяжек (Ty-Raps) и является самонесущей. Имейте в виду, что большинство самодельных кабельных стяжек могут быть недостаточно прочными, чтобы их можно было использовать для этой цели. Для ветреных мест можно добавить оттяжки. Они не должны быть сложными, полипропиленовая садовая бечевка, прикрепленная к пластиковым колышкам для палатки, достаточно хороша во всем, кроме сильного ветра. Убедитесь, что растяжки достаточно прочны, некоторые пластиковые садовые шпагаты настолько слабы, что их можно легко сломать вручную.

Радиальные
Как и все наземные четвертьволновые вертикалы, этому нужны радиальные, чем больше, тем лучше. В настоящее время у меня есть 16 радиусов произвольной длины, вырезанных на газоне, которые возвращаются к заземляющему стержню, установленному в старом горшке для растений. Горшок покрыт тротуарной плиткой из песчаника. Для скрытых радиальных проводов можно использовать любой недорогой провод, некоторые из менее популярных цветов иногда можно приобрести по выгодным ценам. В моих радиалах используется провод 32/0,2 с изоляцией из ПВХ, припаянный к проволочному кольцу, сделанному из того же провода. Изоляция, конечно, не нужна для закопанных радиалов. Заглубленные радиалы не обязательно должны иметь длину 1/4 длины волны, так как почва расстраивает их, оптимальны радиалы в две трети длины приподнятого радиала, если они заглублены на 2 или 3 дюйма в почву (22 фута, а не 33 фута). на 7 МГц), однако, если вы не можете установить радиалы такой длины, поставьте столько, сколько сможете, и любой подходящей длины.

Линия подачи
Антенна питается коаксиальным кабелем RG213 через пластиковую распределительную коробку. Распределительная коробка включает ферритовый кольцевой дроссель для минимизации токов на внешней оплетке коаксиального кабеля. Дроссель выполнен из 8 витков коаксиала RG316 (или RG142 для QRO) на ферритовом кольце FT240-43 (или FT240-73 для нижних диапазонов). Покройте концы коаксиального кабеля жидкой изолентой, чтобы избежать коррозии.

Результаты
Вертикаль с параллельным проводом имеет хороший КСВ на всех трех диапазонах с минимумом около 1,2: 1. Двухдиапазонный захват по вертикали имеет минимальный КСВ примерно 1,3:1, увеличивающийся до 1,6:1 на краях полосы. Четыре диапазона (два параллельных провода, по одной ловушке в каждом) дают аналогичные результаты, за исключением того, что диапазон 18 МГц имеет минимальный КСВ около 1,7:1, а антенна на 160 м дает идеальное совпадение при резонансе, но имеет очень узкую полосу пропускания.

В воздухе результаты такие же, как и в случае с наземной вертикалкой.
