Эл счетчики типы характеристики. Типы и характеристики электросчетчиков: полное руководство по выбору и использованию — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Какие бывают типы электросчетчиков. Как выбрать подходящий счетчик для дома или предприятия. Каковы основные технические характеристики современных электросчетчиков. Как правильно считывать показания и обслуживать различные виды счетчиков электроэнергии.

Содержание

Основные типы электросчетчиков

Электросчетчики используются для учета потребления электроэнергии в жилых, коммерческих и промышленных помещениях. Существует несколько основных типов счетчиков:

Индукционные (электромеханические)
Электронные (цифровые)
Многотарифные
Интеллектуальные (смарт-счетчики)

Индукционные счетчики

Индукционные счетчики — это классический тип электросчетчиков, которые долгое время были самыми распространенными. Их основные особенности:

Имеют вращающийся алюминиевый диск
Механический счетный механизм
Низкая точность учета (класс 2.0)
Не учитывают малые нагрузки (менее 15-20 Вт)
Подвержены износу механических частей

Электронные счетчики

Электронные (цифровые) счетчики пришли на смену индукционным и имеют ряд преимуществ:

Повышенная точность учета (класс 1.0 и выше)
ЖК-дисплей для отображения показаний
Учет малых нагрузок
Отсутствие подвижных частей
Возможность хранения и передачи данных

Ключевые характеристики электросчетчиков

При выборе электросчетчика важно учитывать следующие технические характеристики:

Класс точности

Класс точности определяет максимально допустимую погрешность измерений. Наиболее распространенные классы точности:

0.2S — для высокоточных измерений
0.5S — для коммерческого учета
1.0 — для бытовых потребителей
2.0 — устаревшие индукционные счетчики

Чем меньше число, тем выше точность счетчика. Для бытовых нужд достаточно класса 1.0.

Номинальное напряжение и ток

Номинальное напряжение и ток должны соответствовать параметрам электросети. Для бытовых потребителей стандартные значения:

Напряжение — 220-230 В
Номинальный ток — 5-10 А
Максимальный ток — 40-100 А

Для трехфазных счетчиков номинальное напряжение составляет 380 В.

Выбор электросчетчика для дома

При выборе счетчика для квартиры или частного дома рекомендуется обратить внимание на следующие моменты:

Однофазный или трехфазный — зависит от типа ввода
Класс точности не ниже 1.0
Максимальный ток не менее 40-60 А
Наличие многотарифности, если используются зонные тарифы
Интерфейс для дистанционного съема показаний

Для большинства квартир оптимальным выбором будет однофазный электронный счетчик класса точности 1.0 с максимальным током 60 А.

Особенности многотарифных счетчиков

Многотарифные счетчики позволяют вести учет потребления по зонам суток с разными тарифами. Их основные преимущества:

Экономия за счет использования ночного тарифа
Возможность программирования до 4 тарифных зон
Автоматическое переключение тарифов
Раздельный учет потребления по зонам

Для эффективного использования многотарифных счетчиков требуется перенести часть энергопотребления на ночное время. Это позволяет сэкономить до 30% на оплате электроэнергии.

Интеллектуальные счетчики (смарт-счетчики)

Смарт-счетчики — это современные интеллектуальные приборы учета с расширенным функционалом:

Дистанционная передача показаний
Возможность удаленного управления
Контроль качества электроэнергии
Защита от хищений электроэнергии
Интеграция в системы «умный дом»

Установка смарт-счетчиков позволяет автоматизировать процесс учета электроэнергии и повысить его эффективность. Однако стоимость таких приборов значительно выше обычных электронных счетчиков.

Правила установки и эксплуатации электросчетчиков

При установке и использовании электросчетчиков необходимо соблюдать следующие правила:

Установка должна производиться квалифицированным специалистом
Счетчик должен быть опломбирован энергоснабжающей организацией
Необходимо соблюдать сроки поверки счетчика (обычно раз в 8-16 лет)
Запрещено самостоятельно вскрывать или ремонтировать счетчик
Показания необходимо снимать и передавать ежемесячно

Соблюдение этих правил обеспечит корректный учет электроэнергии и поможет избежать проблем с энергосбытовой компанией.

Заключение

Выбор подходящего электросчетчика — важная задача для каждого потребителя электроэнергии. Современные электронные и интеллектуальные счетчики обеспечивают высокую точность учета и дополнительные возможности по сравнению с устаревшими индукционными моделями. При выборе счетчика следует учитывать его основные характеристики и особенности эксплуатации. Правильно подобранный и установленный электросчетчик позволит вести корректный учет потребления и оптимизировать расходы на электроэнергию.

Как выбрать эл. счетчик для дома

Такой вопрос периодически возникает у хозяина в каждом доме или квартире: какой электрический счётчик лучше поставить в квартиру (дом). Теоретически, счётчик — это зона ответственности компании, которая продаёт вам электричество, но практически, этот вопрос приходится решать жильцам дома или квартиры. Вы обязаны иметь учётный прибор и заменять его по мере надобности, например, если он старый и современным требованиям не отвечает.

И тут возникает большой вопрос — как выбрать электрический счётчик в квартиру и каким требованиям он должен отвечать.

Если вы посмотрите варианты счетчиков в специализированном магазине, то столкнетесь с большим их разнообразием и сложностью выбора. Итак, как выбрать электросчетчик правильно при их большом многообразии? Предварительно разберемся с их типами.

Типы электросчетчиков

Сегодня энергетические компании постоянно предлагают и даже настаивают на замене старых приборов на новые. И на это есть причины. Например, электросчетчики старого образца не способны учитывать энергопотребление небольшой мощности. Класс их точности составляет 2,5. Это объем потребления электроэнергии в дежурном режиме. Что касается новых счетчиков, то они способны фиксировать более точные показатели. Сегодня можно приобрести счетчик класса 2, 1 и 0,5.

Счетчики разделяются на два типа : индукционный и электронный.

Индукционный счетчик.

В таком виде агрегата есть две катушки, катушка напряжения и тока. Благодаря магнитному полю у этих катушек вращается диск, который приводит в движение весь механизм подсчета электроэнергии. Скорость вращения диска напрямую зависит от нагрузки в сети. Чем выше нагрузка, тем больше его скорость, соответственно показания счетчика будут расти. В его работе есть один минус. Обеспечить класс точности выше 2 очень сложно и дорого. Но есть яркое преимущество индукционного счетчика. Их срок службы составляет пятнадцать лет и более. Этот показатель говорит о его высокой надежности.

На всей территории Российской Федерации в домах и квартирах установлено пятьдесят миллионов подобных приборов.

Электронный счетчик.

Работа этого прибора осуществляется за счет прямого измерения напряжения и тока. На индикатор вся информация передается в электронном виде и остается в памяти счетчика. Следует отметить, что такие аппараты обладают рядом преимуществ. Например, они имеют компактные размеры, осуществляют ведение многотарифного учета. Более того, электронные счетчики электроэнергии можно встраивать в автоматизированную систему коммерческого учета. Это стало возможным благодаря имеющемуся стандартному интерфейсу. Наличие цифрового индикатора позволяет очень просто считывать информацию.

Счетчики разделяются на однотарифные и многотарифные.

Основной параметр с точки зрения экономии — это количество тарифов, заложенных в электросчетчик для квартиры, бывают однотарифные, двухтарифные или многотарифные электросчетчики.

Электронные однофазные счетчики выпускаются на ток от 5А до 60А. Что касается трехфазных электросчетчиков, то они выпускаются на максимальный ток от 50А и до 100А, а также трансформаторного подключения на ток до 100А. В жилых квартирах редко нагрузка составляет 100А, по этой причине трансформаторные счетчики устанавливать нет смысла. Однако в некоторых случаях есть исключения, например, счетчик может быть рассчитан на максимальный ток до 80А. Но вот в квартирах такого потребления нет, так как токи потребления по факту имеют гораздо меньший показатель.

По опыту работы, 60 Ампер на однофазном счётчике хватает за глаза и большинству квартир. Даже если техники много, вся вместе она включается крайне редко, поэтому нет смысла покрывать всю мощность.

Трёхфазный счетчик в частном доме можно взять до 100 А, если энергосбыт согласился выделять вам соответствую мощность по нагрузке. Данные указаны в проекте дома или их надо получить в энергоснабжающей конторе.

Если Вы осуществляете строительство дома, то на проекте в обязательном порядке прописывается на какой именно ток необходимо выбирать электросчетчик. Также в нем указывается, сколько выделено мощности на дом. Уже исходя из этого вы сможете выбрать соответствующий вводной автоматический выключатель. Что касается квартир, то подобрать соответствующий счетчик под тот или иной ток, можно при помощи сечения кабеля. В этом вам могут помочь наши квалифицированные специалисты.

Счетчики однофазные и трехфазные

Однофазный электросчетчик.

Данный вид счетчиков используется для запитки электричеством небольших торговых площадей, офисов, частных домов и квартир. Мощность таких сетей составляет 3-7 кВт с напряжением 220В. Если учесть, что 1 кВт мощности соответствует току цепи 4,5А, то такой прибор рассчитан на ток от 13 до 32 А. Более того, при выборе электросчетчика на панели прибора указываются его характеристики: максимальный ток и номинальный, например, 5-40А.

Эта комбинация имеет следующее значение. Показатель 5А указывает на номинальный ток, а 40А на максимальный. Таким образом, при выборе электросчетчика вам крайне важно понимать, что обозначает то или иное обозначение.

Трехфазный электросчетчик.

Что касается выбора такого прибора, то здесь также есть свои нюансы. Главным образом, их используют в частных коттеджных поселках, где ввод осуществляется только по трехфазной системе. Также он нашел свое применение среди промышленных и бытовых зданий. Выбрать трехфазный счетчик для того или иного помещения очень просто. Для этого стоит просто узнать в соответствующей службе, которая укажет вам даже его модель. Однако и здесь необходимо быть внимательным. Ведь не всегда стоит доверять каждому услышанному слову. Чтобы убедиться в его качестве, следует знать некоторые его основные характеристики. Например, электронный трехфазный счетчик должен иметь внутренний тарификатор, который осуществляет подсчет даты и времени. При этом он формирует график нагрузки, а также осуществляется переход тарифа. Более того, должно быть наличие профиля мощности. Он осуществляет разбивку и запоминает ее по конкретному времени на максимальную мощность за отчетный период.

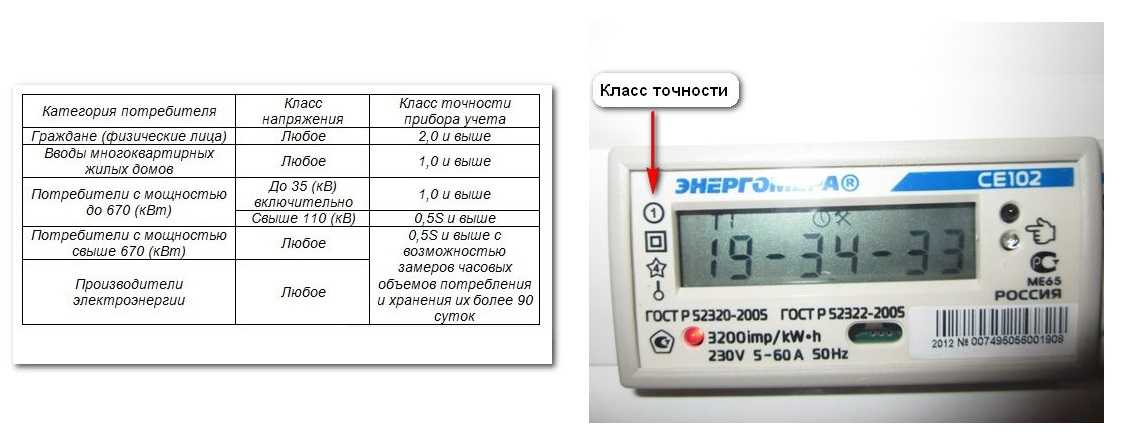

Как выбрать счётчик электроэнергии для дома по классу точности

Электросчётчики различаются не только по конструкции и числу тарифов, но и по классу точности. У любого прибора есть погрешность измерения. Класс точности и есть такая максимальная погрешность.

По современным требованиям электрический счётчик в квартире или доме должен иметь класс точности 2,0 или ниже.

Поэтому и заставляют менять старые индукционные аппараты, у которых класс точности 2,5%. В чём практический смысл? Чем выше показатель погрешности, тем больше пропустит прибор слабой нагрузки, не посчитает её. Например, домашняя электротехника часть времени находится в дежурном или спящем режиме. Расход энергии маленький, но он всё равно есть. Счётчик с меньшей погрешностью (1-2%) такой расход посчитает, а вот с высокой (2,5%) — просто не заметит. Это выгодно для потребителя, но совсем не для энергосбыта. Недоучёт выходит весьма солидный.

С другой стороны, если вы «воткнёте» прибор с классом точности 0,2% вместо двух, то устроите праздник для энергосбыта и проблему для себя. Ваш точный счётчик «выдаст» завышенные показания расхода. По сути, будете платить за себя и за соседа.

Наш совет! Берите электрический счётчик для дома или квартиры с классом точности 2,0. В требованиях указан «верхний предел» погрешности — пользуйтесь этим. Всех принуждающих поставить прибор с большей точностью посылайте читать правила.

Способ крепления. Купить счётчик электроэнергии в квартиру на din-рейку или под болты

У счётчиков есть ещё одно различие — способ крепления. Производители выпускают оборудование в двух вариантах:

с крепежом на din-рейку
с крепежом под болты

Монтаж на на din-рейку чаще используется в боксах и электрощитах внутри зданий и помещений. В многоквартирных домах регистратор стоит на площадке или прямо в квартире. Схема установки может быть разная, отдельно счётчик в боксе и отдельно автоматы отключения и УЗО или всё вместе на одном щите. При совместной установке лучше взять модульный счётчик на din-рейку.

Монтаж на болты чаще используется в уличных щитах, например, во вводно-распределительных устройствах частных домов. Болтовое креплении надёжнее фиксирует оборудование и предохраняет от сдвигов и потери контакта.

Большинство счётчиков ставится внутри домов, хоть в городе, хоть за городом. По правилам эксплуатации приборы должны работать в отапливаемом помещении или в обогреваемом щите. Модели на din-рейку — самый оптимальный вариант для установки внутри зданий, их легко монтировать и демонтировать.

Что делать, если дом старый и счётчик прикручен на болты, а хочется новый модульный? Брать его и говорить товарищам из энергосбыта, что хотите монтаж на рейку. Закрепить din-рейку в старый щит совсем несложно, по времени минут 5.

Если у Вас возникли вопросы, то ответы и советы наших практических специалистов прояснят все Ваши сомнения. Обращайтесь по телефонам или лучше личное общение.

Ждем Вас.

2. Классификация и технические характеристики счетчиков электроэнергии

Различают однофазные и трехфазные счетчики электроэнергии. Однофазные счетчики применяются для учета электроэнергии у потребителей, питание которых осуществляется однофазным током. Трехфазные счетчики применяются для учета электроэнергии у потребителей, питание которых осуществляется трехфазным током.

Трехфазные счетчики классифицируются следующим образом:

– по роду измеряемой энергии – на счетчики активной и реактивной энергии. В зависимости от схемы электроснабжения, для которой они предназначены – на трехпроводные счетчики, работающие в сети без нулевого провода, и четырехпроводные, работающие в сети с нулевым проводом.

По способу включения на:

– счетчики прямого включения, включаемые в сеть без измерительных трансформаторов, которые применяются в сетях 0,4/0,23 кВ на токи до 1000 А;

– счетчики полукосвенного включения, включаемые в сеть через трансформаторы тока. Обмотки напряжения включаются непосредственно в сеть, применяются в сетях 1 кВ;

– счетчики косвенного включения, включаемые в сеть через трансформаторы тока и трансформаторы напряжения применяются в сетях выше1 кВ;

Счетчики косвенного включения бывают двух типов.

Трансформаторные счетчики – предназначены для включения через измерительные трансформаторы, имеющие определенные заданные коэффициенты трансформации. Эти счетчики имеют десятичный пересчетный коэффициент (10n).

Трансформаторные универсальные счетчики – предназначены для включения через измерительные трансформаторы, имеющие любые коэффициенты трансформации. Для универсальных счетчиков пересчетный коэффициент определяется по коэффициентам трансформации установленных измерительных трансформаторов.

В зависимости от назначения счетчику присваивается условное обозначение, в котором буквы и цифры означают: С – счетчик; О – однофазный; А – активной энергии; Р – реактивной энергии; У – универсальный; 3 или 4 для трех или четырехпроводной сети. Пример обозначения: СА4У – трехфазный трансформаторный универсальный четырехпроводный счетчик активной энергии.

Счетчики активной и реактивной энергии, снабженные дополнительными устройствами, относятся к счетчикам специального назначения.

Двухтарифные счетчики – применяются для учета электроэнергии, тариф на которую изменяется в зависимости от времени суток.

Счетчики с предварительной оплатой – применяются для учета электроэнергии бытовых потребителей, живущих в отдаленных и труднодоступных населенных пунктах.

Счетчики с указанием максимальной нагрузки – применяются для расчетов с потребителями по двухставочному тарифу (за израсходованную энергию и максимальную нагрузку).

Телеизмерительные счетчики – служат для учета электроэнергии и дистанционной передачи показаний.

3. Счетчики и схемы их включения

На лабораторном стенде для изучения схем включения используется:

– однофазный счетчик СО–1;

– трехфазный счетчик активной энергии типа СА3У–И687;

– трехфазный счетчик реактивной энергии типа СР4У–И673М;

– счетчик активной энергии с указанием максимума фирмы «Ганц–Прибор».

Прежде чем перейти к рассмотрению конкретных схем включения счетчиков, сформулируем ряд общих положений.

Ток, проходя от генератора к нагрузке, должен проходить через последовательную обмотку счетчика от ее начала к концу. Другими словами, генераторный провод сети должен быть подключен к генераторному зажиму последовательной обмотки.

Начало последовательной обмотки расположено на зажимной коробке левее конца и обозначается буквой «Г» (генератор) или меньшим цифровым индексом, конец – буквой «Н» (нагрузка) или большим цифровым индексом.

Таким образом, при положительном направлении мощности (от шин источника в линию) к началу последовательной обмотки счетчика прямого включения подключается провод, идущий от шин РУ, а при отрицательном – идущий от линии.

Если счетчик включен через трансформаторы тока, то к началу последовательной обмотки подключается провод от того зажима вторичной обмотки трансформатора тока, который однополярен с выводом первичной обмотки, подключенным к генераторному токопроводу. При этом направление тока в последовательной обмотке будет таким же, как и при непосредственном включении.

К зажимам параллельных обмоток слева направо подключаются фазы в порядке их прямого чередования. К среднему зажиму обязательно подключается средняя фаза. Имеется ввиду вторичное напряжение той фазы, в которой трансформатор тока не использован к последовательным обмоткам.

Выполнение этих условий обеспечивает как правильные направления токов, так и правильные их сочетания с напряжениями в каждом элементе счетчика. Перекрещивание фаз выполнено во внутренней схеме, а порядок внешних подключений остается таким же, как для счетчика активной энергии. На рис. 4.1 – 4.12 приведены схемы включения разных типов счетчиков.

Рис 4.1. Схема непосредственного включения счетчиков типов САЗ-И670М и САЗ-И681

Рис. 4.2. Схема непосредственного включения счетчиков типа САЗ-И677

Рис. 4.3. Схема включения счетчиков типов САЗ-И670М, САЗУ-И670М, САЗ-И681 и САЗУ-И681 через трансформаторы тока и трехпроводную сеть

Рис 4.4. Схема включения счетчиков типов САЗ-И670М, САЗУ-И670М, САЗ-И681 и САЗУ-И681 через трансформаторы токаи напряжения в трехпроводную сеть

Рис. 4.5. Схема непосредственного включения счетчиков типов СА4-И672М и СА4-И682

Рис. 4.6. Схема непосредственного включения счетчиков типа СА4-И678

Рис. 4.7. Схема включения счетчиков типов СА4-И672М, СА4У-И672М, СА4-И682 и СА4У-И682 через трансформаторы тока

Рис. 4.8. Схема непосредственного включения счетчиков типа СР4-И673М в трехпроводную и четырехпроводную сеть

Рис. 4.9. Схема непосредственного включения счетчиков типа СР4-И679

Рис. 4.10. Схема включения счетчиков типов СР4-И673М, СР4У-И673М через трансформаторы тока в трехпроводную сеть

Рис. 4.11. Схема включения счетчиков типов СР4-И673М, СР4У-И673М через трансформаторы тока в четырехпроводную сеть

Рис. 4.12. Схема включения счетчиков типов СР4-И673М, СР4У-И673М через трансформаторы тока и напряжения в трехпроводную сеть

Электрические счетчики | КАГ

Ср, 20.01.2021 — 16:28

Автор

Притхив Радж Н., инженер ECC по защите прав потребителей

Введение

После успешного изобретения переменного тока в конце 1880-х годов электричество стало предметом первой необходимости во всем мире. Уместно отметить, что электрический ток начислялся по количеству светильников в соответствующих помещениях. Позже ученые обнаружили, что потребление электроэнергии зависит не только от количества ламп, но и от часов их использования. Так, был изобретен прибор для измерения расхода тока. Устройство было названо электросчетчиком. В этой статье будут описаны особенности электросчетчика и его виды.

Электросчетчик

Электросчетчик — это устройство, используемое для измерения количества электроэнергии, потребляемой потребителем. Они также известны как счетчики электроэнергии или счетчики энергии. Электросчетчики устанавливаются в помещениях потребителя распределительными электросетями. Коммунальная служба взимает плату с клиентов за потребленную электроэнергию. Обычно электричество измеряется в кВтч (киловатт-час), что обозначается как одна единица.

Типы счетчиков

В зависимости от марки и условий эксплуатации доступны следующие типы электросчетчиков:

Электромеханические счетчики
Цифровые счетчики
Двунаправленный счетчик
Умные счетчики

Электромеханический счетчик

Электромеханические счетчики, которые были более распространены ранее, измеряют потребление электроэнергии, используя комбинацию электрических и механических частей. Внутри прикреплен вращающийся немагнитный металлический диск, который вращается по часовой стрелке в зависимости от потребления электроэнергии. Потребляемая электроэнергия измеряется с помощью скорости вращения. Для вращения диска, который не записывается счетчиком, требуется около 2 Вт мощности. Электромеханические счетчики имеют механические счетчики, которые показывают потребленную электроэнергию. На каждые десять оборотов правого циферблата ближайший левый циферблат будет вращаться один раз. Также каждый электромеханический счетчик имеет уникальный номер, который используется для его идентификации.

Изображение 1: Электромеханический счетчик

Недостаток электромеханических счетчиков

Поскольку он содержит движущиеся части, такие как счетчик и вращающийся диск, он подвержен износу, что влияет на точность;
Локальное загрязнение — грязь и пыль будут накапливаться и вызывать повреждения; и
Потребление электроэнергии ниже 15 Вт не регистрируется, так как мощности малой величины недостаточно для вращения диска.

Цифровой счетчик

Цифровой счетчик — это тип электрического счетчика, который в настоящее время используется в Индии. В более старых версиях цифровых счетчиков используется механическая система. Он измеряет потребляемую электроэнергию механическим способом — например, электромеханическим счетчиком — и преобразует его в цифровой сигнал с помощью АЦП (аналого-цифрового преобразователя). Точность этой старой версии цифрового счетчика такая же, как и у электромеханического счетчика.

Изображение 2: Цифровой счетчик

В последней версии цифровых счетчиков используются датчики CT (трансформатор тока), которые измеряют количество потребляемой энергии. Это считается более точным по сравнению с механической системой. Показания отображаются на светодиодном или ЖК-дисплее. Эта версия цифровых счетчиков не имеет механических частей, поэтому вероятность ее повреждения также сравнительно мала. Он также предоставляет такую информацию, как дата, время, напряжение, сила тока, мгновенная и максимальная скорость потребления, кВтч, кВАч и коэффициент мощности. Цифровой счетчик также имеет кнопку для навигации между вышеупомянутыми деталями. Все эти данные хранятся в энергонезависимой памяти (могут сохранять содержимое даже при отключении питания) от 45 дней до 6 месяцев, что зависит от производителя счетчиков. Этот тип счетчика также имеет уникальный идентификационный номер. Электромеханические и цифровые счетчики являются однонаправленными счетчиками.

Двунаправленный счетчик

Двунаправленный счетчик аналогичен цифровым счетчикам, где цифровые счетчики могут измерять только электроэнергию, потребляемую из сети, тогда как двунаправленный счетчик может измерять поток тока в двух направлениях, потребляемую энергию и экспортируется в сетку. Например, в случае потребителей с солнечными батареями на крыше двунаправленный счетчик используется для измерения электроэнергии, получаемой из сети, и солнечной энергии.

Кроме того, двунаправленный счетчик отображает такую информацию, как дата, время, кВтч, импортированные из сети, кВтч, экспортированные в сеть, чистые единицы кВтч (разница между импортом и экспортом), импортированные кВАч, экспортированные кВАч, частота и мощность фактор.

Изображение 3: Двунаправленный счетчик

Интеллектуальные счетчики

Интеллектуальные счетчики – это новейшая система учета электроэнергии, которая может отслеживать и регистрировать потребление электроэнергии в помещениях и передавать данные непосредственно коммунальным службам без вмешательства человека. Интеллектуальные счетчики имеют двустороннюю систему связи, тогда как все остальные счетчики представляют собой системы измерения с односторонней связью. Интеллектуальный счетчик имеет либо предустановленную радиочастотную (РЧ) цепь, либо общую службу пакетной радиосвязи (GPRS) для связи. Это обеспечивает мгновенную передачу данных от каждого счетчика к коммунальному предприятию и наоборот через определенные промежутки времени.

GPRS-связь: Если GPRS предварительно установлен, он связывается напрямую с поставщиком электроэнергии. Однако GPRS требует подключения к Интернету, поэтому данные должны передаваться по телекоммуникационной сети. Недостатками установки GPRS во всех счетчиках являются проблемы с подключением и высокая стоимость.

Радиочастотные датчики: Радиочастотная связь аналогична сетям мобильной связи. Данные с набора счетчиков в сообществе будут передаваться в блок сбора данных (DCU), который действует как мобильная вышка, которая передает данные поставщику электроэнергии. Здесь только DCU имеет систему GPRS, тогда как счетчики имеют только радиочастотные датчики, поэтому стоимость счетчиков меньше по сравнению со счетчиками с GPRS.

Интеллектуальные счетчики мгновенно регистрируют энергопотребление каждого дома, что помогает коммунальным службам контролировать спрос на электроэнергию. Интеллектуальные счетчики также помогают получить кривую нагрузки для отслеживания потребления в течение коротких и длительных периодов времени.

Как правило, показания электросчетчика снимаются вручную аксессором, что увеличивает вероятность человеческой ошибки. В случае интеллектуальных счетчиков данные могут автоматически отправляться поставщику услуг, тем самым обеспечивая точность счета за электроэнергию.

Изображение 4: Умный счетчик

Умные счетчики отправляют уведомление поставщику электроэнергии в случае любого вмешательства. Кроме того, клиенты могут установить оповещение о чрезмерном потреблении данных.

При использовании интеллектуального счетчика также возможна система учета по предоплате. Предоплаченное измерение похоже на предоплаченную мобильную подзарядку, когда потребитель должен сначала пополнить счет, чтобы позвонить, а также потребитель может заранее заплатить за использование электроэнергии. Потребитель может отслеживать используемую энергию и, таким образом, предотвращать потери энергии.

Рабочая область

Управление электроэнергетикой

Проект

Ячейки потребителей электроэнергии (ECC) и Сеть потребителей электроэнергии (ECN)

Технические характеристики электросчетчика на

ватт-часов

••• Jupiterimages/liquidlibrary/Getty Images

Обновлено 07 августа 2017 г.

Автор Gerritt Lee

как для бытовых, так и для промышленных потребителей. Технические характеристики паспортной таблички, отштампованные на лицевой стороне счетчика, содержат полезные технические данные для обученных специалистов по счетчикам. Данные паспортной таблички применимы как к классическому электромеханическому счетчику, идентифицируемому по фирменному вращающемуся металлическому диску, так и к современному твердотельному электронному счетчику, оснащенному цифровым жидкокристаллическим дисплеем (ЖКД).

Форма счетчика

Тип формы счетчика определяет несколько физических и электрических характеристик, в том числе предназначен ли счетчик для однофазного или трехфазного обслуживания, количество элементов счетчика, количество служебных проводов, а также считается ли счетчик автономным. или номинальный трансформатор. Потребители с легкими и средними нагрузками могут обслуживаться автономными счетчиками, в то время как крупным промышленным потребителям обычно требуются счетчики с трансформаторным номиналом. Типовые формы для автономных и трансформаторных счетчиков обозначаются 1S, 2S, 12S, 16S и 3S, 5S, 6S, 9.С соответственно.

Постоянная ватт-часа (Kh)

Постоянная ватт-часа, часто называемая Kh, представляет собой количество электрической энергии (в ватт-часах), необходимой для вращения диска классического электромеханического счетчика на один полный оборот. Подсчитав количество оборотов диска, клиент может определить, сколько энергии потребляется. Хотя в более новых твердотельных счетчиках нет вращающихся дисков, устаревшее обозначение Kh было перенесено в его современный эквивалент. Типичное значение Kh для счетчика формы 2S составляет 7,2 ватт-часа на оборот.

Класс ANSI

Американским национальным институтом стандартов (ANSI) счетчикам присвоен класс в соответствии с их допустимой мощностью. Например, автономные счетчики обычно имеют рейтинг ANSI 200 (CL 200), что означает, что счетчик может безопасно обрабатывать 200 ампер непрерывного электрического тока, протекающего через него. Другими классами ANSI являются CL20 (для трансформаторов), CL100 и CL320.

Испытательный ток

Подобно весам и мерам в других отраслях, электрические счетчики ватт-часов проверяются на точность по калиброванному эталону с известной точностью. Это делается в интересах как потребителей, так и коммунального предприятия. Электрический ток, подаваемый на испытуемый счетчик, называется испытательным током, часто обозначаемым как испытательный ампер и сокращенно ТА.

Значения испытательного тока значительно меньше номинальных значений класса ANSI для счетчика. Автономные счетчики могут иметь значения TA 15, 30 или 50 ампер, в то время как 2,5 ампера типичны для счетчиков с трансформаторным номиналом.

Номинальное напряжение

Энергетические компании предлагают клиентам различные рабочие напряжения для коммерческого питания переменного тока в зависимости от требований нагрузки. Бытовые потребители обычно имеют однофазную сеть 120/240 В, в то время как промышленным клиентам часто требуются трехфазные сети 120/208 В и 277/480 В.
