Эл выключатели бытовые. Выключатели электрические: виды, особенности выбора и монтажа — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Как выбрать подходящий электрический выключатель. Какие бывают типы механизмов и способы монтажа. На что обратить внимание при покупке выключателя. Особенности эксплуатации различных моделей.

Содержание

Основные типы электрических выключателей

Электрические выключатели классифицируются по нескольким основным параметрам:

По типу механизма:
- Клавишные (одноклавишные, двухклавишные)
- Кнопочные
- Поворотные
- Сенсорные
По способу монтажа:
- Встраиваемые (для скрытой проводки)
- Накладные (для открытой проводки)
По количеству управляемых линий:

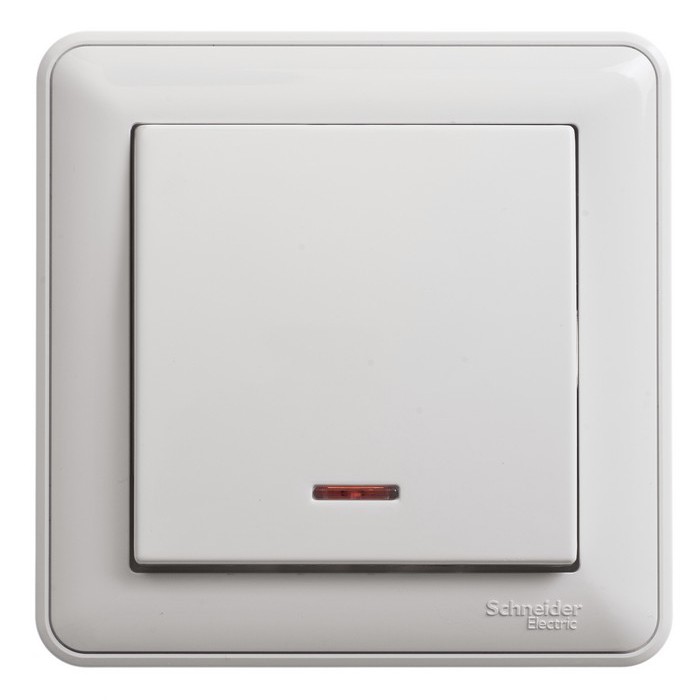

- Одноклавишные (управляют одной линией)

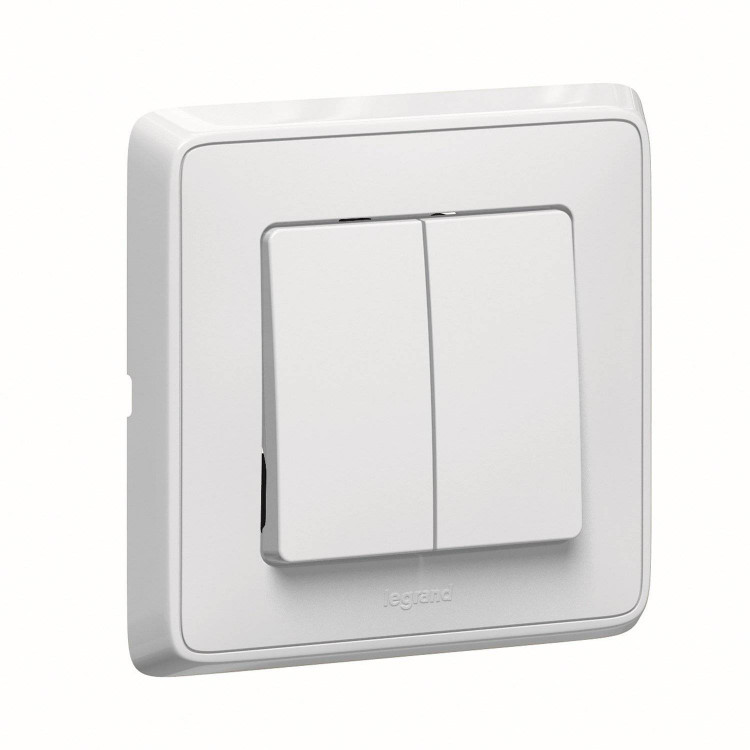

- Двухклавишные (управляют двумя линиями)

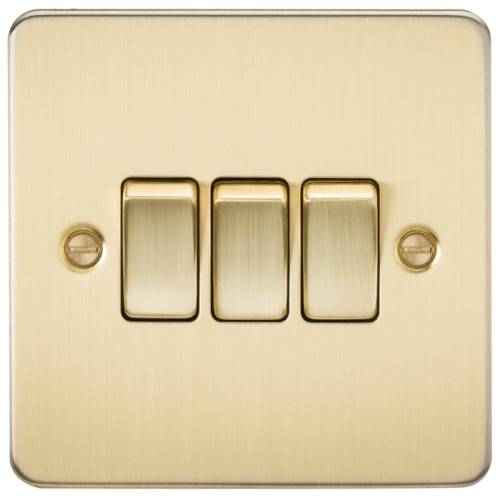

- Трехклавишные и более

На что обратить внимание при выборе выключателя

При выборе электрического выключателя следует учитывать несколько важных факторов:

Максимально допустимая нагрузка. Необходимо подсчитать суммарную мощность всех управляемых элементов и выбрать выключатель с соответствующей нагрузочной способностью. Для бытового применения обычно достаточно моделей на 10-16 А.

Тип механизма. Выбирается в зависимости от схемы управления освещением:
- Обычный выключатель (двухпозиционный ключ) — для управления из одного места
- Проходной выключатель (переключатель) — для управления из нескольких мест
- Перекрестный выключатель — для управления из трех и более мест
Способ монтажа:
- Встраиваемый — для скрытой проводки
- Накладной — для открытой проводки
Тип зажимов на контактных клеммах:
- Винтовые — надежная фиксация, подходят для алюминиевых проводов
- Безвинтовые — быстрый монтаж, не теряют силу фиксации при нагреве
Степень защиты IP. Для влажных помещений нужны модели с повышенной влагозащитой (IP44 и выше).
Дизайн и внешний вид. Выключатель должен гармонично вписываться в интерьер помещения.

Особенности монтажа различных типов выключателей

Монтаж электрического выключателя зависит от его типа и конструкции:

Встраиваемые выключатели устанавливаются в монтажные коробки в стене. Требуется подготовка углубления в стене.
Накладные выключатели крепятся непосредственно на поверхность стены. Не требуют углубления, но провода должны быть выведены в нужном месте.
Выключатели с винтовыми зажимами требуют аккуратного закручивания винтов для надежной фиксации проводов.
При монтаже выключателей с безвинтовыми зажимами важно правильно зачистить и вставить провода в клеммы.
Для влагозащищенных моделей необходимо обеспечить герметичность соединений.

Преимущества и недостатки разных типов выключателей

Каждый тип выключателей имеет свои плюсы и минусы:

Клавишные выключатели

Преимущества:

Простота и надежность конструкции

Низкая стоимость
Привычны в использовании

Недостатки:

Ограниченные возможности дизайна
Шум при переключении

Кнопочные выключатели

Преимущества:

Удобство использования
Современный дизайн
Бесшумность работы

Недостатки:

Более высокая стоимость
Меньшая надежность механизма

Сенсорные выключатели

Преимущества:

Стильный современный вид
Удобство использования
Бесшумность работы

Недостатки:

Высокая стоимость
Чувствительность к загрязнениям
Возможность случайного срабатывания

Правила эксплуатации электрических выключателей

Для безопасной и долговечной работы электрических выключателей следует соблюдать несколько простых правил:

Не превышайте максимально допустимую нагрузку выключателя. Перегрузка может привести к оплавлению контактов и даже возгоранию.

Регулярно проверяйте состояние контактов и проводки. При обнаружении следов нагрева или оплавления немедленно замените выключатель.
Не допускайте попадания влаги на выключатель. Во влажных помещениях используйте модели с соответствующей степенью защиты.
Не разбирайте и не ремонтируйте выключатель самостоятельно. При неисправности замените его на новый.
При чистке выключателя не используйте агрессивные моющие средства. Достаточно протирать его слегка влажной тканью.

Как правильно подключить электрический выключатель

Подключение электрического выключателя требует соблюдения определенной последовательности действий:

Отключите электричество на вводе в квартиру или дом.
Снимите декоративную накладку выключателя.
Отсоедините провода от старого выключателя (если производится замена).

Подготовьте провода: зачистите концы на 10-12 мм.
Подключите провода к клеммам нового выключателя:
- Фазный провод (обычно коричневый или красный) подключите к клемме, обозначенной буквой L.
- Провод, идущий к светильнику (обычно черный или синий), подключите к клемме с маркировкой 1 или 2 (для двухклавишного выключателя).
Закрепите выключатель в монтажной коробке или на стене.
Установите декоративную накладку.
Включите электричество и проверьте работу выключателя.

Важно: если вы не уверены в своих навыках электромонтажа, лучше обратиться к квалифицированному электрику.
