El817 характеристики. EL817: мощный оптоизолятор для надежной электрической изоляции

Что такое EL817 и как он работает. Каковы основные характеристики и применения EL817. Почему EL817 так популярен в электронных схемах. Как правильно использовать EL817 в своих проектах. Какие альтернативы существуют для EL817.

Что такое оптоизолятор EL817 и его основные характеристики

EL817 — это популярный оптоизолятор (оптопара) производства компании Everlight Electronics. Он представляет собой 4-выводной компонент в корпусе DIP, обеспечивающий надежную гальваническую развязку между входными и выходными цепями.

Основные характеристики EL817:

• Напряжение изоляции: 5000 В (среднеквадратичное значение)
• Число каналов: 1
• Тип выхода: транзисторный
• Максимальный входной ток: 60 мА
• Максимальное выходное напряжение: 35 В
• Максимальный выходной ток: 50 мА
• Время включения/выключения: 4 мкс / 3 мкс (типовое)
• Рабочая температура: от -55°C до +110°C

EL817 обеспечивает высокую степень изоляции между входом и выходом, что делает его идеальным для применения в схемах, требующих надежного разделения сигнальных и силовых цепей.

Принцип работы и внутреннее устройство EL817

EL817 состоит из двух основных элементов, разделенных оптически прозрачным, но электрически изолирующим барьером:

1. Светоизлучающий диод (LED) на входной стороне
2. Фототранзистор на выходной стороне

Принцип работы EL817 можно описать следующим образом:

1. При подаче тока на входные выводы (анод и катод) светодиод начинает излучать инфракрасный свет.
2. Это излучение проходит через прозрачный изолирующий барьер и попадает на базу фототранзистора.
3. Под воздействием света фототранзистор открывается, позволяя току протекать между его коллектором и эмиттером.
4. Таким образом, входной сигнал передается на выход без прямого электрического контакта.

Этот механизм обеспечивает отличную изоляцию между входом и выходом, защищая чувствительные схемы от высоких напряжений и помех.

Применение EL817 в электронных схемах

EL817 находит широкое применение в различных областях электроники благодаря своим характеристикам и надежности. Вот некоторые типичные сферы использования этого оптоизолятора:

• Промышленная автоматика и управление
• Источники питания и преобразователи напряжения
• Телекоммуникационное оборудование
• Медицинская электроника
• Измерительные приборы
• Интерфейсы для микроконтроллеров и компьютеров

Рассмотрим несколько конкретных примеров применения EL817:

Гальваническая развязка в схемах управления

EL817 часто используется для изоляции низковольтных цепей управления от высоковольтных силовых цепей. Например, в схеме управления электродвигателем оптоизолятор может защитить микроконтроллер от обратных выбросов напряжения, возникающих при коммутации обмоток двигателя.

Передача цифровых сигналов между схемами с разными уровнями напряжения

При необходимости передать цифровой сигнал между схемами, работающими на разных напряжениях (например, 3.3В и 5В), EL817 обеспечивает не только согласование уровней, но и надежную изоляцию.

Защита от помех в измерительных системах

В прецизионных измерительных приборах EL817 может использоваться для изоляции аналоговых сигнальных цепей от цифровых, предотвращая проникновение шумов и обеспечивая точность измерений.

Преимущества использования EL817 в электронных проектах

EL817 обладает рядом преимуществ, которые делают его популярным выбором для многих инженеров-электронщиков:

• Высокое напряжение изоляции (5000 В) обеспечивает надежную защиту чувствительных компонентов
• Компактный корпус DIP-4 удобен для монтажа и занимает мало места на печатной плате
• Широкий диапазон рабочих температур позволяет использовать EL817 в различных условиях
• Низкое время отклика обеспечивает быструю передачу сигналов
• Высокая надежность и долговечность
• Доступность и невысокая стоимость

Эти преимущества делают EL817 отличным выбором для многих проектов, где требуется надежная гальваническая развязка.

Особенности монтажа и использования EL817

При работе с EL817 следует учитывать несколько важных моментов:

• Правильная ориентация компонента: обратите внимание на маркировку на корпусе, указывающую расположение первого вывода
• Соблюдение максимально допустимых параметров: не превышайте максимальные значения входного тока, выходного напряжения и тока
• Использование токоограничивающего резистора на входе: для защиты светодиода от перегрузки
• Учет падения напряжения на выходном транзисторе: при расчете выходных цепей

Пример типовой схемы включения EL817:

1. Входной резистор (R1) рассчитывается по формуле: R1 = (Vin — Vf) / If, где Vin — входное напряжение, Vf — прямое падение напряжения на светодиоде (обычно около 1.2В), If — желаемый входной ток (рекомендуется 5-20 мА)
2. Выходной резистор (R2) выбирается в зависимости от требуемого выходного тока и напряжения
3. При необходимости быстрого выключения можно добавить резистор между базой и эмиттером выходного транзистора

Альтернативы EL817 и их сравнение

Хотя EL817 является популярным выбором, существуют и другие оптоизоляторы с похожими характеристиками. Рассмотрим некоторые альтернативы:

• PC817: очень близкий аналог EL817, производимый разными компаниями

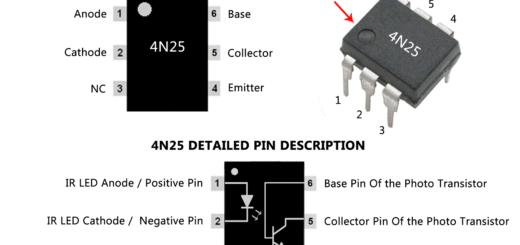

• 4N25: классический оптоизолятор с доступом к базе выходного транзистора
• TLP281: высокоскоростной оптоизолятор от Toshiba
• HCPL-3700: оптоизолятор с логическим выходом

При выборе альтернативы EL817 следует учитывать следующие факторы:

• Требуемое напряжение изоляции
• Скорость переключения
• Максимальные рабочие токи и напряжения
• Тип выхода (транзисторный, логический, MOSFET)
• Доступность и стоимость

В большинстве случаев EL817 обеспечивает оптимальное сочетание характеристик и цены, что объясняет его популярность.

Тестирование и отладка схем с использованием EL817

При разработке и отладке схем с использованием EL817 важно правильно проверять работу оптоизолятора. Вот несколько советов по тестированию:

• Проверка входной цепи: измерьте ток через светодиод, он должен быть в пределах рекомендованного диапазона (обычно 5-20 мА)
• Проверка выходной цепи: измерьте напряжение на коллекторе транзистора при включенном и выключенном состоянии
• Проверка времени отклика: если ваша схема требует быстрого переключения, убедитесь, что фактическое время отклика соответствует ожидаемому
• Тестирование изоляции: хотя обычно это не требуется в большинстве проектов, при необходимости можно проверить изоляцию с помощью специального высоковольтного тестера

При отладке помните, что проблемы в работе схемы могут быть вызваны не только самим оптоизолятором, но и окружающими компонентами или неправильным расчетом цепей.

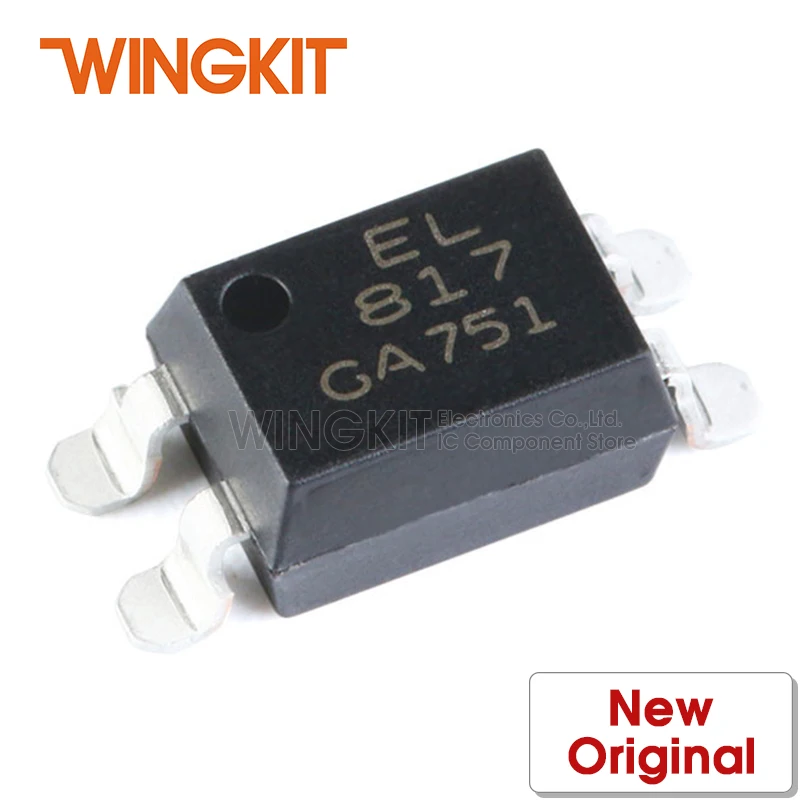

EL817 от 13.5 рублей в наличии 12772 шт производства EVERLIGHT EL817

всего в наличии 12772 шт

Количество	Цена ₽/шт
5	40
25	22. 3
100	19.3
500	14. 4
2000	13.5

В корзину

Минимально 5 шт и кратно 1 шт

+0 баллов

отзывы, фото и характеристики на Aredi.

ru

На нашем сайте отображены товары, которые автоматически импортируются с сайта allegro.pl и переводятся на русский язык.

Так как мы не являемся продавцами товара, который отображен на нашем сайте, мы не можем обладать всей информацией о том или ином товаре. Дополнительную информацию о товарах можно узнать несколькими способами:

1. Подробно ознакомиться с описанием. Обычно вся необходимая информация находится в официальном описании на странице лота.

2. Если интересующей вас информации в описании не оказалось, можно задать вопрос напрямую продавцу. Он ответит вам в течение одного рабочего дня.

3. Если вы обладаете богатым опытом серфинга в интернете, возможно, вы сможете найти информацию о данном товаре на различных форумах и других интернет-ресурсах, воспользовавшись глобальными службами интернет-поиска.

4. Если вы не владеете языком или не желаете уточнить информацию по какой-либо другой причине, пожалуйста, обращайтесь к нам — мы с радостью вам поможем. Для того, чтобы мы задали вопрос продавцу, оформите заказ и в комментариях к товару пропишите интересующие вопросы. В течении дня мы сделаем запрос продавцу, комментарии появятся в личном кабинете.

Точный вес товара становится известным, только когда товар поступает на склад. Узнать примерный вес товара можно характеристиках товара, но не все продавцы его пишут.

Избежать некачественного товара можно путем тщательного отбора продавцов, т.е. старайтесь не гнаться за дешевыми товарами, которые продаются у продавцов с низким рейтингом. Доверяйте только проверенным интернет-магазинам. Если вы покупаете товар и сомневаетесь в надёжности продавца, то лучше заказать дополнительные фотографии.

1.​​Ищите по ключевым словам, уточняйте по каталогу слева

Допустим, вы хотите найти фару для AUDI, но поисковик выдает много результатов, тогда нужно будет в поисковую строку ввести точную марку автомобиля, потом в списке категорий, который находится слева, выберите новую категорию (Автозапчасти — Запчасти для легковых авто – Освещение- Фары передние фары). После, из предъявленного списка нужно выбрать нужный лот.

2. Сократите запрос

Например, вам понадобилось найти переднее правое крыло на KIA Sportage 2015 года, не пишите в поисковой строке полное наименование, а напишите крыло KIA Sportage 15 . Поисковая система скажет «спасибо» за короткий четкий вопрос, который можно редактировать с учетом выданных поисковиком результатов.

3. Используйте аналогичные сочетания слов и синонимы

Система сможет не понять какое-либо сочетание слов и перевести его неправильно. Например, у запроса «стол для компьютера» более 700 лотов, тогда как у запроса «компьютерный стол» всего 10.

4. Не допускайте ошибок в названиях, используйте​​всегда​​оригинальное наименование​​продукта

Если вы, например, ищете стекло на ваш смартфон, нужно забивать «стекло на xiaomi redmi 4 pro», а не «стекло на сяоми редми 4 про».

5. Сокращения и аббревиатуры пишите по-английски

Если приводить пример, то словосочетание «ступица бмв е65» выдаст отсутствие результатов из-за того, что в e65 буква е русская. Система этого не понимает. Чтобы автоматика распознала ваш запрос, нужно ввести то же самое, но на английском — «ступица BMW e65».

6. Мало результатов? Ищите не только в названии объявления, но и в описании!

Не все продавцы пишут в названии объявления нужные параметры для поиска, поэтому воспользуйтесь функцией поиска в описании объявления! Например, вы ищите турбину и знаете ее номер «711006-9004S», вставьте в поисковую строку номер, выберете галочкой “искать в описании” — система выдаст намного больше результатов!

7. Смело ищите на польском, если знаете название нужной вещи на этом языке

Вы также можете попробовать использовать Яндекс или Google переводчики для этих целей. Помните, что если возникли неразрешимые проблемы с поиском, вы всегда можете обратиться к нам за помощью.

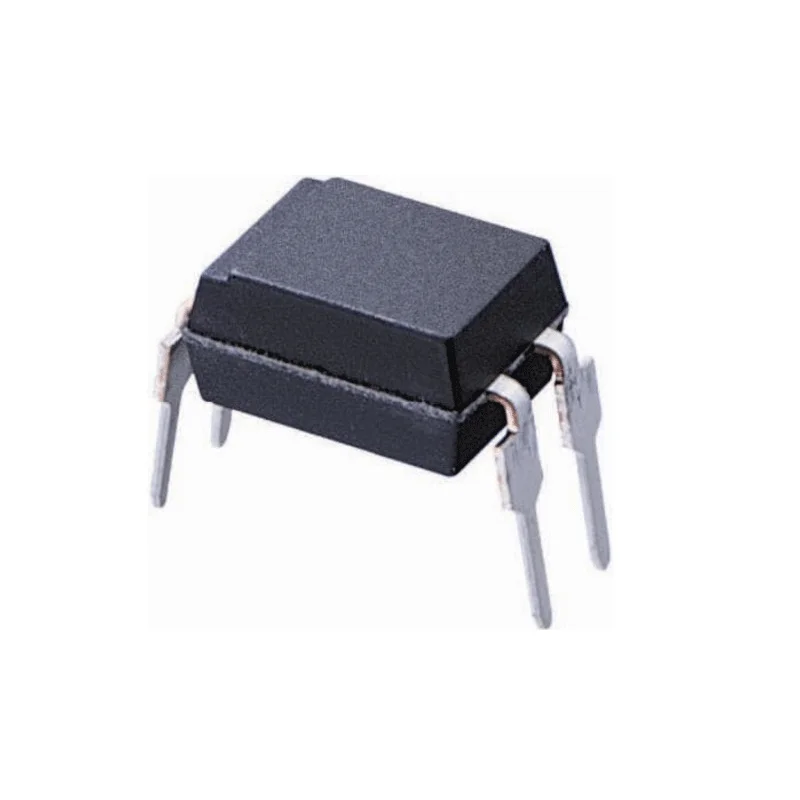

EL817 Everlight Electronics Co Ltd В наличии | 100% новый и оригинальный

Представленное изображение является только представлением.
Точные характеристики должны быть получены из технического паспорта продукта.

Часть модели

EL817

Описание

OptoIsoltr 5KV Транзистор 4-DIP

Производитель

Everlight Electronics Co Ltd

QTY

Цена

• 1+RFQ
  7

  Цена

  • 1+RFQ
    69

    .

  • 100+Запрос предложений
  • 1000+Запрос предложений

  заказы обычно могут быть готовы к отправке в течение 48 часов.

  Транзисторный оптоизолятор, выход 5000 В (среднеквадратичное значение), 1 канал, 4-DIP



  004004000400040000400400400400400400400400400400400400400400400400400400500100100400400400. @ 5 мА 90490 RT0050

  Тип	Описание
  Категория	Изоляторы — Транзистор, фотоэлектрический выход
  Серия	—
  Серия	—
  Серия	-19505050509
  . 0045
  Пакет	Tube
  Состояние продукта	Active
  Число каналов
  Voltage — Isolation	5000 50008
  Коэффициент передачи тока (макс.)	600% @ 5 мА
  Время включения/выключения (тип.)	—
  4µs, 3µs
  Input Type	DC
  Output Type	Transistor
  Voltage — Output (Max)	35V
  Current — Output / Channel	50mA
  напряжение — вперед (VF) (тип)	1,2 В
  Ток — DC Forward (IF) (MAX)	60 MA
  VCE насыщенность (макс)	200MV
  VCE насыщенность (макс)	200MV	VCE насыщенность (макс)	200MV
  В. 0045
  Operating Temperature	-55°C ~ 110°C
  Mounting Type	Through Hole
  Package / Case	4-DIP (0.300″, 7.62mm)
  Supplier Device Упаковка	4-DIP

  Техническое описание

  • EL817 Скачать

    PDF, 1,45 МБ

  Если у вас есть какие-либо вопросы о EL817, пожалуйста, напишите нам.

  • EL817 Технический паспорт

    Архивный технический паспорт

  Сопутствующие товары

  5SGXEA4K2F40I3L

  Intel

  IC FPGA 696 I/O 1517FBGA

  5SGXEA7N2F45I2N

  Intel

  IC FPGA 840 В/В 1932FBGA

  A40MX02-3VQG80I

  Микрочип Технология

  ИС ПЛИС 57 ввода/вывода 80VQFP

  M2GL090TS-1FCSG325I

  Microchip Technology

  IC FPGA 180 I/O 324CSBGA

  M2GL090TS-1FCS325I

  Microchip Technology

  IC FPGA 180 I/O 325BGA

  LFE3-95EA-9FN672I

  Lattice Semiconductor Corporation

  IC FPGA 380 I/O 672FPBGA

  APA150-FG256A

  Microchip Technology

  IC FPGA 186 I/O 256FBGA

  М7А3П1000-1ФГГ484И

  Microchip Technology

  IC FPGA 300 I/O 484FBGA

  EL817C Оптопара/фототранзистор IC Распиновка, характеристики, техническое описание, альтернативы, работа и применение

  22 июня 2021 — 0 комментариев

  EL817C Оптопара/фототранзистор IC
  Распиновка EL817C

  EL817C IC — популярная микросхема оптопары. ИС, как и любая другая оптопара, состоит из инфракрасного излучающего диода, который оптически связан с фототранзисторным детектором.



  Особенности и технические характеристики

  В этом разделе упоминаются некоторые функции и технические характеристики микросхемы оптопары EL817C.

  1. Входной прямой ток: 60 мА
  2. Рассеиваемая мощность: 200 мВт
  3. Ток коллектора: 50 мА
  4. Напряжение коллектор-эмиттер: 35 В
  5. Эмиттер-коллектор Напряжение: 6 В
  6. Время нарастания: 18 мкс
  7. Время спада: 18 мкс



  EL817C

  Конфигурация контактов

  Микросхема имеет 4 контакта, в таблице ниже показано количество контактов по порядку, а также описание каждого контакта.

  Номер контакта	Описание контакта
  1	Анод
  2	Катод
  3	Излучатель
  4	Коллектор



  Доступные типы упаковки

  DIP, тип M, тип S1, тип S2



  Схема контактов ИС оптопары/фототранзистора EL817C

  На изображении представлена ​​схема контактов ИС оптопары.

  Это простая модель с базовой схемой выводов EL817C , состоящей из анода в качестве первого вывода, катода в качестве второго вывода, эмиттера в качестве третьего вывода и коллектора в качестве четвертого вывода.



  Образец прикладной схемы

  Схема, показанная на изображении, является популярной схемой, в которой используется оптопара EL817 IC для управления реле.

  Анод оптопары подключен к цифровому выводу микроконтроллера, который запускает анод, следовательно, обеспечивая ток, который затем может управлять реле на выходе. Эта схема имеет множество применений, таких как интеллектуальные переключатели и т. д.

  1. Измерительные приборы
  2. Бытовая техника
  3. Телекоммуникационные устройства
  4. Программируемые контроллеры



   2D-модель

  Ниже представлена ​​2D-модель EL817 IC вместе с ее размерами в миллиметрах.
