Что такое электретный микрофон: принцип действия электретного микрофона.

Микрофоны — устройства, усиливающие громкость звука, распространены повсеместно. Среди их разновидностей есть профессиональные, а также более простые варианты для домашнего пользования. Кроме этого, микрофоны бывают конденсаторного и электретного типа.

Содержание статьи

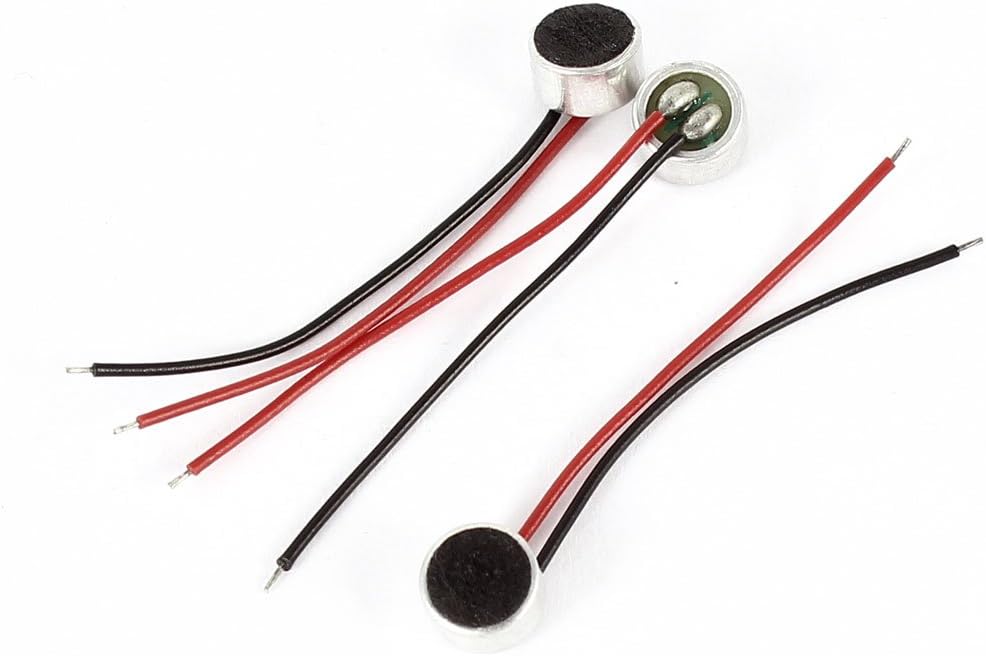

Что такое электретный микрофон

Чтобы лучше понять, что это за устройство, сначала необходимо уточнить, что такое электрет.

Электрет — специальный материал, способный довольно длительное время быть поляризованным. Помимо этого, он обладает свойством создавать электромагнитное поле.

Обычные конденсаторные микрофоны имеют довольно низкое сопротивление, а у электретного варианта, оно значительно выше. Поэтому такие устройства требуют подсоединения к усилителям, которые имеют довольно большое сопротивление. Также им необходим внешний блок питания.

В его корпусе находится усилитель и всё напряжение, поступающее на аппарат, требуется для его питания. В конденсаторных же вариантах, оно идёт на зарядку.

Принцип действия электретного микрофона

Устройство состоит из конденсаторов, у которых некоторая часть пластин произведена из плёнки. Эта плёнка натягивается на кольцо. Далее, она подвергается воздействию заряженных частиц. Электроны проникают в неё на небольшую глубину. В результате этого в пространстве вокруг них создаётся заряд. Этот заряд может существовать довольно длительное время.

Сверху плёнка покрыта слоем металла. Он также используется в качестве электрода. На небольшом расстоянии от неё располагается ещё один электрод — металлический цилиндр небольшого размера. Своей плоской стороной он повёрнут к плёнке.

Полиэтиленовая мембрана создаёт звуковые колебания, передающиеся на электроды, в результате чего вырабатывается ток. Сила получаемого тока крайне мала, тогда как выходное сопротивление имеет высокие значения. Поэтому передача аудиосигнала осуществляется довольно сложно. Чтобы небольшой по силе ток и большое сопротивление были согласованы, используется специальный каскад. Выполняется он в виде униполярного транзистора, а находится в корпусе устройства, в специальном капсюле.

Принцип работы электретного устройства базируется на способности отдельных видов материалов изменять свой поверхностный заряд под влиянием акустической волны. Материалы при этом должны обладать очень большой диэлектрической проницаемостью.

СПРАВКА! Поскольку данные устройства обладают очень высоким выходным сопротивлением, их можно без труда подключать к ресиверам и усилителям с входящим высоким сопротивлением. Чтобы удостовериться в том, можно ли использовать данный конкретный усилитель, необходимо подключить к нему мультиметр и посмотреть полученные значения. Если в результате измерений мультиметр показал значения, равные 2–3 Вольт, то данный усилитель можно подключать к электретному микрофону.

Сейчас практически вся аппаратура может работать с данным видом устройств.

Электретные микрофоны уже практически вытеснили другие варианты. Это обусловлено тем, что они имеют демократичную цену, но при этом надёжны в эксплуатации. Ещё одним плюсом являются их небольшой размер и масса.

Подпишитесь на наши Социальные сети

Электретный микрофон | Основы электроакустики

Электретный микрофон — микрофон с принципом действия, сходным с микрофонами конденсаторного типа, использующий в качестве неподвижной обкладки конденсатора и источника постоянного напряжения пластину из электрета. Используется способность этих материалов сохранять поверхностный заряд в течение длительного времени.

Изобретён японским учёным Ёгути в начале 1920-х годов. Первое время микрофоны электретного типа были сравнительно дороги, а их очень высокое выходное сопротивление (в единицы мегаом и выше) заставляло применять для реализации исключительно ламповые схемы. Создание полевых транзисторов привело к появлению чрезвычайно эффективных и компактных электретных микрофонов, совмещённых с собранным в том же корпусе предусилителем на полевом транзисторе, и с 1970-х годов электретные микрофоны стали активно использоваться в бытовой технике и широком спектре приложений.

Принцип действия электретного конденсаторного микрофона основан на способности некоторых диэлектрических материалов (электретов) сохранять поверхностную неоднородность распределения заряда в течение длительного времени.

Тонкая плёнка из гомоэлектрета помещается в зазор конденсаторного микрофона (то есть конденсатора, у которого одна из обкладок (мембрана) имеет возможность перемещаться под действием внешнего акустического сигнала) либо наносится на одну из обкладок. Это приводит к появлению некоторого постоянного заряда конденсатора. При изменении ёмкости, вследствие смещения мембраны, на конденсаторе проявляется изменение напряжения, соответствующее акустическому сигналу.

Принцип действия гетероэлектретного микрофона: В таком микрофоне сама гетероэлектретная плёнка служит мембраной. При её деформации на её поверхностях возникают разноимённые заряды, которые можно зарегистрировать, расположив электроды непосредственно на поверхности плёнки (на поверхность напыляют тонкий слой металла (алюминий, золото, серебро и т. п.).

В отличие от динамических микрофонов, имеющих низкое электрическое сопротивление катушки (~50 Ом ÷ 1 кОм), электретный микрофон имеет чрезвычайно высокий импеданс (имеющий емкостный характер, конденсатор ёмкостью порядка десятков пФ), что вынуждает подключать их к усилителям с высоким входным сопротивлением. В конструкцию практически всех электретных микрофонов входит предусилитель («преобразователь сопротивления», «согласователь импеданса») на полевых транзисторах, реже на миниатюрных радиолампах, с входным сопротивлением порядка 1 ГОм и выходным сопротивлением в сотни Ом, находящийся в непосредственной близости от капсюля. Поэтому, несмотря на отсутствие необходимости в поляризующем напряжении, такие микрофоны требуют внешний источник электропитания.





Что такое электретный микрофон

Основная статья: Микрофон Слева электретный капсюль (конденсатор) микрофона МКЭ 3, справа  весь микрофон (содержит капсюль и буферный усилитель)

Что это такое?

Электретные микрофоны считаются одним из подвидов конденсаторных устройств.

Визуально они напоминают небольшой конденсатор и отвечают всем современным требованиям к мембранным устройствам. Обычно изготавливаются из поляризованной пленки с нанесенным на нее тончайшим слоем металла. Такое покрытие представляет собой одну из граней конденсатора, вторая при этом выглядит как твердая плотная пластина: звуковое давление действует на колышущуюся диафрагму и тем самым вызывает изменение характеристик емкости самого конденсатора.

Устройство электронного слоя предусматривает статичное покрытие, оно выполняется из самых качественных материалов с высокими акустическими и механическими характеристиками.

Как и любое другое устройство, электретный микрофон имеет свои достоинства и недостатки.

К преимуществам такой техники относят ряд факторов:

  • имеют низкую себестоимость, благодаря чему такие микрофоны и считаются одними из наиболее бюджетных на современном рынке;
  • могут применяться в качестве устройств для проведения конференций, а также устанавливаться в бытовых микрофонах, персональных компьютерах, видеокамерах, а также в домофонах, приспособлениях для прослушивания и мобильных телефонах;
  • более современные модели нашли свое применение в производстве измерителей качества звучания, а также в оборудовании для вокала;
  • потребителям доступны как изделия с разъемами типа XLR, так и устройства с разъемом 3,5 мм, а также проводными клеммами.

Как и многие другие установки конденсаторного типа, электретная техника характеризуется повышенной чувствительностью и продолжительной стабильностью. Такие изделия отличаются высокой стойкостью к повреждениям, ударам и воздействию воды.

Впрочем, не обошлось и без недочетов. Минусами моделей стали некоторые их особенности:

  • они не могут использоваться для каких-то больших серьёзных проектов, так как подавляющее большинство звукорежиссеров считает такие микрофоны худшим из предлагаемых вариантов;
  • так же, как и типовым конденсаторным микрофонам, электретным установкам необходим дополнительный источник подпитки – хотя в данном случае будет вполне достаточно только 1 В.

Электретный микрофон довольно часто становится элементом общей системы визуального и звукового мониторинга.

За счет компактных размеров и высокой гидростойкости их можно установить почти везде. В комбинации с миниатюрными камерами они оптимально подходят для того, чтобы вести наблюдение за проблемными и труднодоступными местами.

Источник: http://stroy-podskazka.ru/mikrofony/elektretnye/

Как работает конденсаторный микрофон

Конденсаторные микрофоны – наряду с динамическими микрофонами – являются одними из самых популярных решений среди предлагаемого оборудования для записи звука. Эти устройства состоят из подвижных обкладок и мембранной сетки, которые заряжаются поляризовыванным напряжением, что образует особый тип конденсатора. Его емкость изменяется в процессе колебаний мембраны от воздействия акустической волны.

Неоспоримым преимуществом конденсаторных микрофонов является их высокая чувствительность, а также быстрая реакция на переходные процессы и широкий диапазон частотных характеристик. Все эти элементы позволяют осуществлять запись звука с большим количеством деталей. Емкостные микрофоны характеризуются высоким качеством, что также отражается на их цене.

Преимущества и недостатки конденсаторных микрофонов

Преимущества конденсаторных микрофонов:

  • Они легкие, но не очень прочные
  • Характеризуются высокой чувствительностью и быстрой реакцией на переходные процессы, поэтому способны регистрировать даже тихие звуки, детали изменения тонов и т.д.
  • Имеют широкую частотную характеристику, идеально подходят для записи вокала и акустических инструментов
  • Полный потенциал может быть использован в студиях звукозаписи, в которых созданы хорошие акустические условия
  • Доступны как устройства с разъемами XLR и USB

Недостатки конденсаторных микрофонов:

  • Не устойчивы к механическим повреждениям и неблагоприятным погодным условиям
  • Они дорогие
  • Им нужна дополнительная фантомная мощность (48В) для работы

Источник: http://webznam.ru/blog/kondensatornye_i_ehlektretnye_mikrofony_kakoj_ispolzovat_dlja_zapisi/2019-05-29-1107

Принцип действия гомоэлектретного микрофона

Тонкая плёнка из гомоэлектрета помещается в зазор конденсаторного микрофона (то есть конденсатора, у которого одна из обкладок (мембрана) имеет возможность перемещаться под действием внешнего акустического сигнала) либо наносится на одну из обкладок. Это приводит к появлению некоторого постоянного заряда конденсатора. При изменении ёмкости, вследствие смещения мембраны, на конденсаторе проявляется изменение напряжения, соответствующее акустическому сигналу.

Источник: http://dic.academic.ru/dic.nsf/ruwiki/121470

Устройство и параметры

Микрофон производится из:

  1. Электретного капсюля.
  2. Штекера Jack 3,5 для подключения к компьютеру.
  3. Корпуса, который защищает провода.
  4. Зажимов для фиксации и соединения деталей.
  5. Тонкого провода длиной 1-1,5 м.
  6. Источника питания.

Микрофоны характеризуются следующими параметрами:

  1. Чувствительностью.
  2. Частотным диапазоном
  3. Разницей между наибольшей и наименьшей частотой.
  4. Величиной электрического сопротивления.
  5. Характеристикой направленности.

Источник: http://ltruck-service.ru/detali/podklyuchenie-elektretnogo-mikrofona.html

Характеристики микрофонов

Область применения, пожалуй, первое, на что надо обратить внимание при выборе микрофона. К счастью, производитель обычно не делает секрета из области применения микрофона.

Казалось бы, чего проще – нужен, к примеру, микрофон для записи звука ударной установки – бери модель с областью применения «для музыкальных инструментов» и всё получится.

Увы, не факт – вполне может оказаться, что выбранная модель предназначается записи звука бас-гитары и имеет максимальную частоту в 1000 Гц – звуки малых барабанов и тарелок ударной установки этот микрофон просто «не услышит». Хотя это может быть качественная дорогая модель с маркировкой «для музыкальных инструментов». Поэтому выбрать по одной только области применения не получится.

Тип микрофона обусловлен его конструкцией и принципом работы.

Конденсаторный микрофон в своей основе содержит конденсатор, одна из пластин которого прогибается под действием колебаний воздуха. Таким образом, емкость конденсатора меняется в соответствии со звуковым давлением и частотой воздействующего на микрофон звука.

Бытует мнение, что конденсаторные микрофоны – самые качественные, самые чувствительные и имеют самый широкий частотный диапазон. Это не совсем так – среди конденсаторных микрофонов есть модели разного качества, чувствительность их может быть небольшой, и частотный диапазон также может быть смещен вверх или вниз.

Другое дело, что конструкция конденсаторного микрофона – по сравнению с другими типами – обеспечивает минимум искажений записываемого звука. Поэтому конденсаторные микрофоны часто используются в качестве студийных и специализированных музыкальных – там, где требуется чистый и неискаженный звук.

Есть у конденсаторных микрофонов и недостатки:

– они стоят дороже моделей других типов;

– требуется подбирать предусилитель по характеристикам микрофона, микрофонный предусилитель стандартной звуковой карты, к примеру, не подойдет почти наверняка;

– требуется наличие фантомного питания.

На последнем пункте следует остановиться подробнее – фантомное питание является отличительной особенностью конденсаторных микрофонов. Фантомное питание нужно для создания разности потенциалов на конденсаторе – для этого на одну из пластин подается напряжение (обычно +48 В).

Фантомным оно называется, так как электрического тока (движения электрических зарядов) в цепи и питания, как такового, нет, но без этого напряжения микрофон работать не будет. Если вы желаете купить именно конденсаторный микрофон, обратите внимание на требование фантомного питания в характеристиках.

Если конденсаторный микрофон не требует фантомного питания, это может означать следующее:

– Это не конденсаторный, а электретный микрофон, и производитель даже не то чтобы врет, скорее, немного лукавит – электретные микрофоны являются разновидностью конденсаторных;

– Предусилитель с фантомным питанием входит в конструкцию микрофона, получающего питание от разъема (например, USB-микрофоны). Производитель уже подобрал подходящий предусилитель, и не нужно ломать голову над согласованием уровней. Для применения в связке с компьютером использование такого микрофона может стать оптимальным решением.

– Фантомное питание в нем создается с помощью батарейки (например, беспроводные конденсаторные микрофоны). Как и в предыдущем случае, здесь многое зависит от реализации схемы фантомного питания и от качества комплектующих. Как минимум, должен быть индикатор работы схемы фантомного питания, иначе может случиться ситуация, когда не будет понятно, чем вызвано падение качества звука – поломкой микрофона или разрядом батареи.

Электретные микрофоны по принципу действия схожи с конденсаторными – в них также используется изменение емкости конденсатора, одна из пластин которого является гибкой.

Отличие состоит в том, что вторая пластина электретного микрофона выполнена из электрета – материала, способного долгое время сохранять поверхностный заряд.

Такой микрофон фантомного питания не требует, но уровень выходного сигнала у него очень низок и практически все электретные микрофоны комплектуются простейшим усилителем на полевом транзисторе. Поэтому электретному микрофону не нужно фантомное питание для поляризации пластины, но нужно питание 1-9 В для встроенного усилителя.

На микрофонных входах, предназначенных для электретных микрофонов (например, на большинстве простых звуковых карт) питание идет через разъем по среднему контакту jack 3,5. Из-за количества контактов на разъеме (3) электретные микрофоны порой ошибочно считают стереофоническими и пытаются подключать к линейному стереовходу. Разумеется, при таком подключении микрофон не работает.

Простая, надежная и недорогая конструкция электретных микрофонов вместе с высокой чувствительностью привели к тому, что основная масса современных недорогих микрофонов относится именно к этому типу. В то же время из-за низкого качества комплектующих многих бюджетных моделей термин «электретный» часто ассоциируется у потребителя с плохой чувствительностью и зашумленным звуком низкого качества.

Многие электретные микрофоны прекрасно справляются со своими задачами – общение по сети, запись голоса для видеоблогов и подкастов им вполне можно поручить. Но для профессиональной деятельности лучше выбрать из «чистых» конденсаторных или динамических микрофонов.

Динамические микрофоны представляют собой динамик «наоборот» – на гибкой мембране закреплена электрическая катушка, под действием колебаний воздуха движущаяся в магнитном поле от постоянного магнита.

В результате этих движений в катушке возникает электрический ток, который затем усиливается до нужного уровня.

Динамический микрофон более устойчив к перегрузкам, чем конденсаторный, это позволяет использовать его для записи громких звуков. Также динамический микрофон, в силу меньшей чувствительности, менее подвержен восприятию посторонних шумов.

Недостатками динамических микрофонов являются узкий частотный диапазон и менее «чистый» звук – возникающее при протекании тока в катушке собственное магнитное поле демпфирует колебания мембраны и записываемый звук искажается. Кроме того, конструкция динамического микрофона не допускает создания миниатюрных моделей – диаметр мембраны редко бывает менее 2 см диаметром.

Надежность, невосприимчивость к посторонним шумам и пик АЧХ в диапазоне частот человеческого голоса предопределяют сферу применения динамических микрофонов. В основном они применяются в качестве вокальных, т.е., для записи голоса, в том числе на открытых площадках, концертах и т.д.

Направленность микрофона определяется его конструкцией и показывает, с какой стороны от микрофона звук воспринимается лучше, с какой – хуже. Направленность микрофона тесно связана с его областью применения.

Микрофон с круговой направленностью одинаково хорошо воспринимает сигнал со всех сторон вокруг него.

Такой микрофон будет хорош для конференций.

Микрофон с кардиоидной (однонаправленной) направленностью практически не воспринимает звук, идущий сзади.

Такой микрофон может быть удобен как вокальный, для общения по сети и записи отдельных музыкальных инструментов.

Микрофоны с суперкадиоидной (узконаправленной) направленностью имеют спереди зону чувствительности уже, чем у микрофонов с кардиоидной направленностью, зато она у них протяженнее – в ней они могут улавливать звуки на большом расстоянии.

Также у таких микрофонов есть небольшая зона чувствительности сзади. Используются они для интервью, для видеосъемки и в качестве вокальных.

Микрофоны с направленностью «восьмеркой» (двунаправленные) одинаково хорошо воспринимают звуки спереди и сзади, а звуки по бокам микрофоном не улавливаются.

Такие модели используются для студийных интервью, для видеозаписи с закадровым голосом и т.д.

Чувствительность микрофона – это уровень сигнала на его выходе при создании определенного звукового давления. В паспорте обычно приводится чувствительность в децибелах, относительно эталонного уровня в 1 В на выходе при звуковом давлении 1 Па (1000 мВ/Па) : Sdb = 20•lg(U/U0). Поскольку уровень выходного сигнала микрофонов намного меньше 1 вольта и измеряется обычно единицами милливольт, отношение выходного сигнала к эталонному всегда меньше 1 и значение чувствительности получается отрицательным (lg(X) <0 когда X<1)

Чувствительность показывает, насколько тихий звук способен уловить микрофон. Чем ближе значение к 0, тем микрофон чувствительнее. Но следует иметь в виду, что высокая чувствительность – далеко не всегда плюс. Микрофон с высокой чувствительностью будет хорошо ловить посторонние шумы, и использовать их имеет смысл только в тихих помещениях с минимумом посторонних шумов.

Для записи же интервью, например, на улице, потребуется микрофон с низкой чувствительностью. Также имеет значение, на каком расстоянии от человека располагается микрофон – для моделей, стоящих на столе или на стойке и удаленных ото рта на 20-30 см, оптимальным будет значение около -60 дБ. Если же речь идет о гарнитурном микрофоне, находящимся в 2-3 см ото рта, чувствительность должна быть около -80 дБ.

На минимальную и максимальную частоту микрофона следует обратить самое пристальное внимание, если предполагается использовать его не только для записи голоса. Большинство микрофонов полностью захватывает частотный диапазон человеческого голоса, но следует помнить, что частоты некоторых музыкальных инструментов выходят за пределы этого диапазона.

Так, немногие микрофоны имеют минимальную частоту ниже 65 Гц, в то время как контрабас, туба и бас-гитара могут звучать и ниже 40 Гц. Для хорошей записи звука тарелок, обертонов рояля и духовых инструментов, максимальная частота микрофона должна быть не ниже 16 кГц, а лучше и все 20.

Тип подключения микрофона может быть проводной или беспроводной, хотя встречаются модели и с универсальным подключением.

При проводном подключении моделей с разъемом типа jack убедитесь, что распайка разъема на микрофоне соответствует распайке разъема на усилителе.

Единого стандарта на распайку микрофонных разъемов типа jack не существует, разъемы стереофонического динамического микрофона, электретного или конденсаторного монофонического с фантомным питанием могут выглядеть абсолютно одинаково, но иметь различное назначение контактов. Неправильное подключение в лучшем случае приведет к неправильной работе оборудования, в худшем – к его поломке.

Для разъемов типа USB (microUSB) или Lightning такой проблемы возникнуть не может, но микрофоны с таким разъемом, как правило, можно подключить только к компьютеру и для работы они требуют установки соответствующего драйвера.

Подключить такой микрофон к плееру, усилителю или микшеру, скорее всего, не получится, даже если на устройстве и есть ответный разъем.

Разъемы XLR используются на профессиональном оборудовании.

Такой разъем, как правило, находится на самом микрофоне, и кабель к нему нужно докупать отдельно.

Источник: http://club.dns-shop.ru/blog/t-161-mikrofonyi/15302-kak-vyibrat-mikrofon/

Исторический экскурс

Не будем углубляться в историю «динозавров» вроде угольных и порошковых микрофонов или «жидкостного передатчика», запатентованного изобретателем телефона Александром Беллом.

Коммерческие модели микрофонов в привычном для нас представлении начали появляться в начале прошлого века. Ленточный микрофон был изобретен в 20-е годы и выпущен в продажу в 1931-м американской фирмой RCA. Изобретение конденсаторного микрофона датируется 1916-м годом, а первую коммерческую модель презентовала компания Neumann в 1928 году – это был Neumann CMV-3.

В сороковые годы в игру вступает австрийская компания AKG, и в последующие десятилетия основные конкурентные баталии развернулись именно между ними с Neumann. Оба бренда подарили миру бесподобные по звуковым характеристикам модели, благодаря которым поколения меломанов услышали тысячи песен такими, какими мы их знаем.

Конечно, прекрасные модели выпускали и другие производители – Electro-Voice, Sony, Shure, Sennheiser, Audio-Technica и так далее, но все они не смогли даже приблизиться к культу иконоподобных немцев и австрийцев.

Источник: http://danalex.ru/microphone/

Маркировка

Марка микрофона обычно наносится на его корпусе и состоит из букв и цифр. Буквы указывают тип микрофона:

  • МД — катушечный (или «динамический»),
  • МДМ — динамический малогабаритный,
  • ММ — миниатюрный электродинамический,
  • MЛ — ленточный,
  • МК — конденсаторный,
  • МКЭ — электретный,
  • МПЭ — пьезоэлектрический.

Цифры обозначают порядковый номер разработки. После цифр стоят буквы А, Т и Б, обозначающие, что микрофон изготовлен в экспортном исполнении — А, Т — тропическом, а Б — предназначен для бытовой радиоэлектронной аппаратуры (РЭА).

Маркировка микрофона ММ-5 отражает его конструктивные особенности и состоит из шести символов:

  • первый и второй …………… ММ — микрофон миниатюрный;
  • третий ………………………….. 5 — пятое конструктивное исполнение;
  • четвертый и пятый ……….. две цифры, обозначающие типоразмер;
  • шестой …………………………. буква, которая характеризует форму акустического входа (О — круглое отверстие, С — патрубок, Б — комбинированное).

В практике радиолюбителей используется несколько основных типов микрофонов: угольные, электродинамические, электромагнитные, конденсаторные, электретные и пьезоэлектрические.

Источник: http://ltruck-service.ru/detali/podklyuchenie-elektretnogo-mikrofona.html

Конденсаторные микрофоны

Конденсаторные микрофоны используют принцип работы конденсатора для преобразования акустических колебаний в электромагнитные. По сути, диафрагма конденсаторного микрофона – это и есть конденсатор: она состоит их двух параллельных поверхностей (зафиксированного электрода и электропроводящей подвижной мембраны), изолированных друг от друга специальным кольцом. Мембрана колеблется с частотой, которую ей сообщает внешний источник – голос, барабанный пластик, раструб саксофона, струны рояля, гитарный кабинет и так далее. С частотой, аналогичной частоте колебаний мембраны, изменяются емкость и заряд конденсатора (диафрагмы микрофона). На выходе мы имеем переменное напряжение, направляющееся по кабелю в предусилитель, ну а дальше остается только записать полученный электромагнитный сигнал.

Описанный процесс возможен только в том случае, когда конденсатор подключен к источнику поляризующего напряжения, именно поэтому большинство конденсаторных микрофонов требуют питания. В самом распространенном случае электричество на микрофон подается прямо по микрофонному кабелю – оно называется фантомным питанием. На сегодняшний день стандарт фантомного питания – 48 вольт. Специальными кнопками (phantom, +48, P48 и так далее) оборудованы микрофонные предусилители, линейки пультов, звуковые карты и прочее оборудование, предназначенное для работы с микрофонами.

До появления 48-вольтового стандарта у разных моделей были разные показатели потребляемого напряжения, так что среди винтажных микрофонов можно найти работающие от +24, +50, +60 вольт и так далее. Поэтому если вам приходится иметь дело со старыми микрофонами, нужно быть предельно внимательным.

Вообще, конденсаторные микрофоны – это целый класс, к которому, помимо самых распространенных на сегодняшний день транзисторных моделей, относятся также электретные и ламповые микрофоны. У этих подвидов есть специфические особенности, которые мы и рассмотрим.

Источник: http://danalex.ru/microphone/

недостаток

Электретные микрофоны имеют следующие недостатки:

  • более низкая чувствительность, чем у классических конденсаторных микрофонов
  • более высокая последовательная дисперсия чувствительности из-за колебаний толщины и поляризации электрета
  • Потеря чувствительности из-за старения и потери заряда
  • Потеря чувствительности из-за высоких температур, полная поломка автомобилей летом при нормальной температуре
  • механическое старение мембраны диафрагменного типа

Косвенные недостатки:

  • низкая стабильность уровня из-за в основном низкого напряжения питания преобразователя импеданса
  • усиливается при подключении к источнику (дополнительное усиление напряжения, отсутствие отрицательной обратной связи)

Источник: http://deru.other.wiki/wiki/Elektretmikrofon

Плюсы конденсаторного микрофона

Эти микрофоны в полной мере чувствительны к источнику звука и способны уловить и передать самые тончайшие нюансы и оттенки исполнения. Поэтому такое звучание микрофонов называют естественным, тёплым, домашним. Они расскажут всё об источнике звука. Поставьте такой микрофон в центре комнаты многоквартирного дома и запишите то, что сейчас кажется тишиной. Вы услышите и птичек за окном, и разговор соседей сверху, и работающий телевизор у соседей снизу, проезжающие под окном автомобили, лифт и, конечно, звук работающего системника вашего ПК. Запишите гитариста этим микрофоном, и вы услышите, кроме самого звука гитары, стук струн об лады, движение руки относительно корпуса и дыхание музыканта. Эти микрофоны также имеют самый полный частотный диапазон, какой только можно представить (есть vip-экземпляры от 5 Гц до 200 кГц). Все эти параметры говорят о том, что это скорее элитные микрофоны и им место как раз в студиях, где предъявляются повышенные требования к передаче звуковой картины. Поскольку конденсаторные микрофоны очень чувствительны, ими часто озвучивают большие пространства с хорами, оркестрами и пр.

Источник: http://rtfm.wiki/hardware/microphone

Что внутри

Фото 2. МКЭ-3 в разборке

Резистор 7.5 КΩ. Фигня с позолоченными контактами и маркировкой АА0 (волшебным образом расшифровывается как К513УЕ1А) в современном мире называется JFET (junction gate field-effect transistor) полевым транзистором, а в советские времена это называли «микросхема» (потому, что там внутри ещё есть диод от истока к затвору и резистор) и другое ещё название — «истоковый усилитель-повторитель».

Питание у этого микрофона кошмарное:

Фото 3. Устройство МКЭ-3

К чему это можно подключить сейчас — неведомо. Но большая мембрана как бы намекает, что у этого микрофона есть потенциал… в плане повышенной чувствительности.

Источник: http://ltruck-service.ru/detali/podklyuchenie-elektretnogo-mikrofona.html

литература

  • Томас Гёрне: Микрофоны в теории и на практике. 8-е издание. Elektor-Verlag, Аахен 2007, ISBN 978-3-89576-189-8 .
  • Гельмут Вильгельмс, Дитер Бланк, Ганс Мон: специалист по электрике 3 Телекоммуникации. 1-е издание. BG Teubner Verlag, Штутгарт 1982, ISBN 3-519-06807-9 .

Источник: http://deru.other.wiki/wiki/Elektretmikrofon

Как подключить конденсаторный микрофон к компьютеру

Как обычные конденсаторные микрофоны, так и электретные микрофоны могут быть подключены к компьютеру или консоли. В результате они используются не только для записи вокала или инструментов или в качестве элемента системы мониторинга, но также вы можете использовать их для видеоконференций, проведения виртуальных игр и записи видеоблогов.

Чтобы подключить микрофон к компьютеру, он должен быть оснащен подходящим разъемом. В случае с микрофонами они обычно имеют разъём 3,5 мм, USB и XLR.

  • Конденсаторный микрофон XLR – это традиционное решение, в котором устройство оснащено только разъемом XLR. Для подключения микрофона к компьютеру необходимо использовать внешний аудиоинтерфейс. Как известно, для конденсаторных микрофонов также требуется дополнительный фантомный источник питания (48 В), часто предоставляемый упомянутым интерфейсом. Подключение конденсаторного микрофона XLR к компьютеру сводится к подключению устройства (с помощью кабеля XLR) к аудиоинтерфейсу, а затем подключению интерфейса к USB-порту ПК или ноутбука.
  • Конденсаторный микрофон USB – помимо компонентов, входящих в стандартный конденсаторный микрофон, также имеется предусилитель и аналого-цифровой преобразователь. В этом случае вам больше не нужно подключать аудиоинтерфейс или дополнительный источник питания. Конденсаторный микрофон USB подключается непосредственно к USB-порту компьютера, устанавливает драйверы и может использоваться немедленно.

Источник: http://webznam.ru/blog/kondensatornye_i_ehlektretnye_mikrofony_kakoj_ispolzovat_dlja_zapisi/2019-05-29-1107

Материал корпуса

Пластиковый — экономичный, легкий и коррозионностойкий материал. Минус — низкая прочность. Используется в наушниках, микрофонах, компьютерах, моделях ноутбуков, а также в фотоаппаратах.

Металл — Преимущества перед пластиком с точки зрения долговечности. Недостатки: высокая цена, значительный вес, подверженность коррозии. Используется в вокальных, инструментальных и студийных микрофонах.

Источник: http://pro-naushniki.ru/mikrofony/vybor-mikrofona-po-harakteristikam-chuvstvitelnost-diapazon

Как подключить микрофон на Windows 7

Каждый пользователь самостоятельно выбирает, какую операционную систему использовать. Но системы могут отличаться друг от друга по интерфейсу, скорости, различным функциям. В результате настройки в разных системах могут отличаться друг от друга.

Для правильной настройки микрофона в системе Windows 7, чтобы он работал бесперебойно, лучше всего обновить аудио драйвер.

Если на вашем устройстве установлен Realtek hd, вам просто необходимо его обновить, следовательно, аудио драйвер будет обновляться вместе с ним. Проверить наличие или отсутствие программы можно следующим образом:

  1. Перейди на «Панель управления»,
  2. Выберите «Оборудование», затем вкладку «Запись», где вы найдете «Микрофон»,
  3. Кликните правой кнопкой мыши на «Микрофон» и его свойства будут доступны,
  4. В свойствах выберите «Слои» и переместите колесо на о,
  5. При подключенных наушниках уровень должен быть установлен на «60» или «70»,
  6. Затем нужно настроить «Усиление», выбрав уровень децибел «+20»,
  7. Сохраните обновленные настройки.

Источник: http://ltruck-service.ru/detali/podklyuchenie-elektretnogo-mikrofona.html

Подключение беспроводного микрофона к ПК

Если вы не хотите беспокоиться о адаптерах и проводах, купите беспроводной микрофон, который работает через Bluetooth.

  1. Зарядите устройство или вставьте аккумуляторы.
  2. Включите беспроводной микрофон и Bluetooth на телефонной трубке. Для этого используйте комбинацию клавиш Fn + F.
  3. Щелкните правой кнопкой мыши по контекстному меню значка Bluetooth в системном трее (где находятся часы) и выберите «Добавить устройство…».

В Windows 10 есть альтернативный способ: нажмите Win + I, посетите «Устройства» и в окне включите Bluetooth.

  1. Нажмите «Добавить Bluetooth или…».

  1. Укажите тип устройства.

  1. После сканирования и обнаружения микрофона выберите его в списке.

В случае успеха на экране появится сообщение о готовности беспроводного громкоговорителя.

Если Bluetooth не включается (переключатель не активен) или значок интерфейса отсутствует в лотке, проверьте, установлен ли драйвер РЧ-приемопередатчика, активирован ли сам модуль на трубке и микрофоне.

  1. Откройте «Диспетчер устройств» через меню Win + I.
  2. Расширьте раздел «Bluetooth», чтобы убедиться, что водитель находится там.

Если этот пункт отсутствует в списке или рядом с ним имеется желтый значок, переустановите программное обеспечение Bluetooth с установочного диска вашего ноутбука или с сайта поддержки ПК.

Внезапно на иконке радиомодуля появляется серая стрелка, указывающая вниз, щелкните правой кнопкой мыши и выберите «Включить устройство».

Следующие действия также помогут вернуть значок в лоток:

  1. Нажмите Win + R и выполните команду «ncpa.cpl».

  1. Вызовите свойства соединения Bluetooth.

  1. На второй вкладке нажмите на ссылку «Настройки…».
  2. Установите флажок для отображения значка Bluetooth в области уведомлений.

  1. Сохраните изменения кнопкой «ОК».

Микрофон сработает.

Источник: http://ltruck-service.ru/detali/podklyuchenie-elektretnogo-mikrofona.html

Какой микрофон лучше конденсаторный или динамический?

Существует широкий выбор вариантов и моделей микрофонов. Основы всех микрофонов — преобразовывать звуковую энергию в электрическую, чтобы звук можно было усилить. Для достижения этого эффекта существует несколько технологий, в том числе: углеродные гранулы, электростатика, пьезоэлектрические эффекты и даже электромагнитный магнетизм. Двумя наиболее часто используемыми микрофонами являются динамические и конденсаторные микрофоны.

Основные отличия между динамическими и конденсаторными микрофонами. Их сильные и слабые стороны, и где они лучше всего работают?

Покупка микрофонов — сложный процесс. Много шумихи вокруг некоторых моделей, в то время как другие игнорируются. Специфические характеристики, заполнены запутанной математикой и незнакомыми фразами. Конечно вы можете купить микрофон на основе обзора или мнения кого-то другого, но почему бы не принять обоснованное решение самостоятельно?

Одним из основных различий между микрофонами является принцип их работы:

  • динамический;
  • конденсатор.

Мы рассмотрим оба варианта, определив их сильные и слабые стороны, и где они лучше всего работают.

Это динамично!


Слово “динамическое” звучит, как слоган из рекламного ролика, не так ли? Есть несколько определений для этого слова, мы рассмотрим значение этого слова в выбранном нами контексте. Микрофоны в целом представляют собой особый вид электромеханического устройства, называемого преобразователем, преобразующего механическую энергию в электрическую.

В случае динамического микрофона очень тонкая диафрагма из майлара или другого материала прикрепляется к катушке тонкой медной проволоки. Катушка подвешена в магнитном поле и, когда звук вибрирует диафрагму, катушка движется вверх и вниз, создавая очень маленький электрический ток. Электрический сигнал подключается к разъему на микрофоне.

Другими словами о динамическом микрофоне

Динамические микрофоны — это электромагнитные микрофоны. Этот тип микрофона напоминает сетчатый шар, прикрепленный к палке. При записи живого звука почти все микрофоны будут использовать динамичный вариант. Обычно для студийных записей бас-гитары, электрогитары и барабанов используют динамические микрофоны. Микрофонам не нужна батарея или блок питания для работы, они прочны и довольно недорого стоят. Как мы уже упоминали, в основном диафрагма из пластиковой пленки прикреплена к небольшой проволочной катушке. Эта проводная катушка обычно подвешена в поле постоянного магнита. Когда диафрагма вибрирует, сборка будет производить электрический ток. Поскольку электрический выход очень мал, необходимо использовать микрофонный предусилитель.

Дизайн динамического микрофона

Динамические микрофоны бывают разных форм и размеров — некоторые с большими диафрагмами, другие c маленькими. Размер и дизайн динамического элемента играют большую роль в звучании микрофона. В общем, чем больше диафрагма, тем более гладкий и глубокий звук. Например, большая диафрагма ценится за ее гладкое вокальное воспроизведение. Она также является фаворитом для медных инструментов и басовых барабанов.

Короче говоря, динамический микрофон выбирается благодаря своей долговечности, надежности и постоянному качеству звука практически во всех ситуациях. Это мнение, как правило, справедливо для всех динамических моделей. Если и есть недостаток в динамике, так это чувствительность и диапазон частот, хотя за последние годы оба недостатка были сведены к минимуму новыми материалами и магнитами.

Анатомия конденсаторного микрофона

Конденсаторные микрофоны используют другой тип преобразователя. Конденсаторные элементы по существу представляют собой определенный вид конденсатора. В большинстве конструкций имеется неподвижная задняя панель и подвижная передняя. Эти пластины фиксируются на определенном расстоянии друг от друга и накладывается электрический заряд. Когда звук попадает на подвижную пластину, он сгибается или вибрирует. Это создает крошечное изменение емкости, которое можно превратить в электрический сигнал. Однако этот сигнал чрезвычайно мал и требует некоторого усиления, прежде чем он подходит для подключения к аудио оборудованию. Следовательно, конденсаторные микрофоны требуют достаточного количества электронных схем для создания записи звука. Пакет электроники нуждается в источнике питания.

Другими словами о конденсаторном микрофоне

Эти микрофоны использовались в течение многих лет. Технология использует проводящие пластины. Одна пластина является движущейся диафрагмой, а другая фиксирована. Когда пространство между этими двумя пластинами изменяется, из-за вибрации диафрагмы, емкость будет меняться, что вырабатывает электричество. Этот микрофон очень чувствителен и может записывать гармоники за пределами человеческого слуха. Размер может варьироваться, поскольку микрофоны с большим диаметром конденсатора предпочтительнее для записи вокала, а микрофоны с меньшим диаметром конденсатора лучше всего подходят, когда вам нужна более точная запись. Эти микрофоны имеют тенденцию быть более дорогими, так как они более чувствительны, чем другие типы микрофонов.

Конденсаторные микрофоны также доступны в широком диапазоне форм и размеров, которые вы с легкостью найдете на страницах нашего интернет-магазина 4Club. Они, как правило, более чувствительны и точны, чем их динамичные братья, и находятся во всех областях аудио — от связи до студий звукозаписи.

На вашем мобильном телефоне, компьютере и даже на некоторых автомобилях встроены маленькие конденсаторные микрофоны. Вы найдете их встроенными в видеокамеру, смонтированными на подставках микрофона. Они везде! В последние годы, китайские производители доминировали на рентабельной арене микрофонов конденсатора. Просто проверьте страницы нашего интернет-каталога и вы найдете конденсаторы студийного типа.

Динамические и конденсаторные микрофоны в реальном мире


Чаще всего выбор микрофона основывается исключительно на предположении. Стоит отметить, что невозможно изготовить динамический микрофон в формах конденсаторного варианта, и поскольку конденсаторы на самом деле не зависят от размера, они являются идеальным выбором для работы. С другой стороны, если вы используете микрофоны в сумасшедших погодных условиях, вам может понадобиться динамическая модель. Кроме того, есть микрофоны, подходящие для конкретных задач. Например, существуют десятки конденсаторных микрофонов, созданных специально для использования в театральных и церковных помещениях. Независимо от того, висит ли он, установлен на полу или даже на подиуме, этот микрофон предназначен для оптимального восприятия голосов в этой уникальной среде.

Решать тебе!

Тип микрофона, который вам нужен, зависит от того, какой тип записи вы используете. Каждый микрофон будет иметь свои преимущества и недостатки. Обычно наличие каждого микрофона — хорошая идея, если вы делаете много записей. Конденсаторный микрофон лучше всего подходит для вокальной работы, а динамические микрофоны могут использоваться для записи музыкальных инструментов. Для барабанов обычно динамические модели используются в качестве близких микрофонов на отдельных барабанах, в то время как конденсаторные используются для hi-тарелок и верхних микрофонов. Обычно для барабанов вам нужен только динамический микрофон.

Независимо от того, какой принцип работы вы выбираете, знание сильных и слабых сторон каждого типа помогает с принятием осознанного решения. В конечном счете, ваша коллекция микрофонов включит в себя сочетание разных типов, каждая из которых будет выполнять определенную работу. И не забудьте о звуке! Итак, в конце концов, прочитайте обзоры, свяжитесь с менеджерами интернет-магазина 4club, которые помогут подобрать необходимую вам модель, также сравните функции и спецификации, но и конечно доверяйте своим ушам. Скорее всего, если вам нравится звук, это именно то, что вы ищите!

МКЭ-223 завода Октава

Конденсаторный электретный микрофон граничного слоя предназначен для записи конференции. Микрофон можно подключать к компьютеру используя стандартный микрофонный вход звуковой карты.


Конденсаторный электретный микрофон граничного слоя отличается следующими особенностями:


• в отличие от обычных микрофонов микрофон граничного слоя имеет равномерную для всех углов частотную отдачу с небольшим подъемом в области верхних средних частот. Это позволяет с равной разборчивостью и ясностью записывать близкие и удаленные источники звука;

• идентичные, ровные частотные характеристики в рассеянном и свободном звуковом поле. Это проявляется в том, что выраженный тональный баланс движущегося звукового источника не изменяется в зависимости от расстояния и направленности;

• полусферическая направленность не зависит от частоты и формирует прозрачное звучание с выраженными пространственными характеристиками

• микрофон обеспечивает высокое выходное напряжение за счет удвоения давления на граничной поверхности.

Область применения


• речь

Предназначен для

• Руководителя. Ведения протоколов деловых встреч, технических совещаний, планёрок и т.п.

• Секретаря. Для составления текстов протоколов совещаний и встреч босса.

• Интернет — общения. Одновременного разговора нескольких человек, при использовании Skype или подобных программ для общения.

• Творческих и позитивных людей. Записи коллективного поздравления или сообщения и т.п., которое можно выложить в социальных сетях или своем блоге, послать знакомым по электронной почте.

Рекомендации по использованию

• Установка. Микрофон граничного слоя, поэтому его необходимо расположить на плоской и твердой поверхности, по возможности большой площади, идеально подойдет стол.

• Использование компьютера. Микрофон можно подключать к компьютеру (настольному или ноутбуку), используя стандартный микрофонный вход звуковой карты.

• Использование других устройств. Микрофон может применяться для записи звука с другими устройствами имеющими вход для микрофона Jack 3.5 мм, например диктофонами, видеокамерами, планшетными компьютерами, некоторыми моделями коммуникаторов и КПК, при этом обеспечивая высокое качество записи.

Характеристика направленности

Полусфера

Рабочий диапазон частот, Гц

50-15000

Чувствительность микрофона по свободному полю на частоте 1000 Гц, мВ/Па, не менее

20

Максимальный уровень звукового давления при КНИ 0,5 %, дБ

102

Питание

3-5 В

Тип разъема

XLR-3

Габаритные размеры, мм

32х54

Какой выбрать микрофон: Динамический, Конденсаторный и другие

Рано или поздно все задаются вопросом «Как найти лучшее?». Без сомнения, если вы ищите микрофон, вам наверняка захочется иметь лучший из лучших. Но все не так просто: не бывает хороших и плохих микрофонов, существуют разные микрофоны для разных ситуаций.

В чем же разница?

Классифицировать микрофоны можно во множество групп, однако, 2 основных параметра – диаграмма направленности и принцип действия. Диаграмма направленности показывает, как микрофон реагирует на звук, поступающий с разных направлений. Всенаправленный микрофон (также известен как микрофон с круговой направленностью) способен захватывать звук, поступающий с любого угла. Микрофон с направленностью «восьмерка» будет чувствителен к звуку, поступающему с фронтальной и тыловой сторон капсюля. Микрофон с кардиоидной направленностью наилучшим образом захватывает звук, поступающий с фронтальной плоскости.

Считается, что всенаправленные микрофоны обладают самым естественным звучанием. Это объясняется тем, что расстояние до источника звука не является решающим фактором. Микрофоны с направленностью восьмерка и кардиоида, наоборот, известны своим эффектом близости или «резким увеличением НЧ». То есть, когда такой микрофон расположен близко к источнику звука, он будет усиливать низкие частоты. В каких-то случаях это полезно (особенно при записи звуков, которые надо «уплотнить»), в каких-то не очень, т. к. может привести к перегрузкам.

По принципу действия микрофоны тоже делятся на несколько групп, их мы и рассмотрим ниже.

Динамические микрофоны

Динамические микрофоны зачастую используют мембрану, к которой крепится металлическая катушка таким образом, что вокруг нее образуется магнитное поле. Когда мембрана реагирует на звук, в катушке создается электрический сигнал.

Минусом является большой вес катушки, что влечет за собой медленную реакцию микрофона, соответственно, ослабевает реакция на высокие частоты и  резкие импульсные звуки с быстрой атакой. По этой причине данные микрофоны редко используют для акустической записи. Основным применением для них является озвучка и запись «бочек», малого барабана, гитарных кабинетов, медных духовых, живого вокала и подобные сигналы, где больше требуется высокая перегрузочная устойчивость микрофона, чем яркие и выразительные высокие частоты.

Динамические микрофоны, как правило, имеют кардиоидную направленность и ее различные вариации  — суперкардиоида, гиперкардиоида. Так же бывают всенаправленные динамические микрофоны, в основном они используются для записи репортажей и интервью. Большинство динамических микрофонов – устройства пассивные, внешнее питание им не нужно.

Конденсаторные микрофоны

Конденсаторные микрофоны имеют не меньшую популярность. Они  задействуют пластиковую мембрану (или из другого материала) с покрытием из тонкого слоя золота или подобного металла. Мембрана  имеет обмотку  и крепится к заряженной обкладке для создания конденсатора с переменной емкостью. По мере реакции на звуковые волны, емкость капсюля изменяется и появляется изменение напряжения, соответствующее акустическому сигналу. Обладая высоким сопротивлением и низким выходным уровнем, конденсаторные микрофоны используют активную схему для усиления сигнала и предоставляют сопротивление, достаточное для подключения к иным устройствам. То есть, им необходим внешний источник питания. Некоторые имеют  собственный БП, в основном это ламповые конденсаторные микрофоны, но большинство работает от  фантомного питания +48В, которое является стандартом на микшерных пультах и предусилителях.

Таким образом, обладая подобными характеристиками, конденсаторные микрофоны более чувствительны к высоким частотам и отлично передают звуки с быстрой атакой.

Конденсаторные микрофоны делятся  на 2 категории: с большой и маленькой  мембранами. Многие студийные конденсаторные микрофоны с большой диафрагмой используют круговую обкладку с мембранами на каждой стороне. Такой подход обеспечивает обеим мембранам кардиоидную направленность, а при объединении сигнала с фронтальной и задней мембран, создается всенаправленная диаграмма или «восьмерка», именно поэтому такие микрофоны предлагают переключаемые диаграммы направленности.

Микрофоны с маленькими мембранами обладают отличным дизайном и фиксированной диаграммой направленности. Некоторые производители используют родной съемный капсюль, который можно при необходимости  заменить на капсюль с другой направленностью. В плане звучания микрофон с маленькой мембраной характеризуется более четким звуком, направленные микрофоны сохраняют естественное качество звука, даже если его источник находится в стороне.

Микрофон с большой мембраной обладает другими достоинствами, в частности, низким уровнем шума и очень «сочной» передачей относительно близких звуков (вокал, акустические инструменты).

Также стоит отметить такую подгруппу микрофонов как электретные. По сути, это «младший брат» конденсаторных микрофонов, там тоже используется схема с неподвижной обкладкой конденсатора. Источником полярного напряжения является предварительно заряженный электрет, который сохраняет свой заряд в течении большого количества времени.

Несмотря на то, что данным капсюлям не требуется фантомное питание, такие микрофоны все же нуждаются в минимальном напряжении примерно 1 — 5 V для питания встроенных схем на полевых транзисторах.

Плюсы электретных микрофонов в их очень маленьком размере (большинство петличных микрофонов и гарнитур являются электретными) и относительно небольшой цене.

Минусы — электрет через несколько лет начинает терять заряд, что сказывается на мощности выходного сигнала.

Ленточные микрофоны

В ленточных микрофонах задействована тонкая полоска металлической фольги, которая закреплена между магнитами. Лента реагирует на окружающие акустические колебания, в результате чего образуется соизмеримый ток. Сама по себе лента очень тонкая, поэтому ленточные микрофоны очень хрупкие. Что отличает  ленточные микрофоны от динамических и конденсаторных – очень точная направленность «восьмерка», которая в состоянии довести до впечатляющего уровня отклонения нежелательных звуков со стороны. У данного микрофона нет впечатляющих высоких частот, но они ценятся своей «бархатной» передачей остального частотного диапазона. Используются для записи струнных, медных, а также инструментов и вокала, в которых надо избавиться от излишней «кусачести» ВЧ.

ШОРОХ-8 электретный микрофон с усилителем до 10м / Контроль-СБ

Использование миниатюрного активного микрофона ШОРОХ-8 обеспечивает качественный звук в области видеонаблюдения, охраны и безопасности. Отличительная черта микрофона — это его высокая чувствительность и низкий уровень шумов встроенного усилителя. Автоматический регулятор усиления (АРУ) выходного сигнала поддерживает постоянный уровень сигнала на выходе независимо от уровня звука в контролируемом помещении.

Возможности
Микрофон ШОРОХ-8 обеспечивает качественный звук на стандартных мониторах и магнитофонах. Может использоваться совместно с платами аудиоввода Ewclid-A через стандартный линейный аудиовыход. Благодаря встроенному АРУ может использоваться в помещениях с повышенной звукоизоляцией.

Особенности
Наличие АРУ поддерживает постоянный уровень сигнала при изменении громкости звука
Низкое потребление тока
Никелированный корпус экранирует схему от электрических помех
Миниатюрные размеры

Миниатюрный активный микрофон ШОРОХ-8 предназначен для обеспечения качественного звука в системах видеонаблюдения, охраны и безопасности. Отличительной чертой микрофона является высокая чувствительность, низкий уровень шумов встроенного усилителя, а также большая помехозащищенность обеспечиваемая корпусом из никелированного алюминия. Наличие автоматического регулятора усиления (АРУ) выходного сигнала обеспечивает постоянный качественный сигнал на выходе независимо от уровня звука в контролируемом помещении. Микрофон ШОРОХ-8 подключается к НЧ-входам видеомагнитофонов и видеомониторов, что позволяет без проблем вести аудиозапись.
Акустическая дальность, м    до 10

Выходное напряжение    0, 25В

Длина линии, м   до 300

Корпус / материал    цилиндр / никелированный алюминий

Питание    DC5…12V

Потребление    0,02A

Диапазон рабочих температур    -10…+50°С

Габариты, мм    D10x47

Индивидуальные особенности    Автоматическая регулировка усиления; корпус из никелированного алюминия для экранирования от посторонних электрических помех

Электретный микрофон »Электроника

Электретный микрофон — это форма конденсаторного микрофона, но в нем используется диэлектрик, который остается постоянно заряженным, что исключает необходимость во внешнем источнике питания.


Учебное пособие по микрофону Включает:
Основы работы с микрофоном Типы микрофонов Характеристики микрофона Направленность микрофона Динамический микрофон Конденсаторный микрофон Электретный микрофон Ленточный микрофон Кристаллический / керамический микрофон Микрофон пограничного слоя / PZM Угольный микрофон Как купить лучший микрофон Микрофоны для видео Микрофоны для вокала / пения


Электретный микрофон получил широкое распространение как дешевый, но эффективный микрофон для многих приложений.

Несмотря на то, что доступны некоторые высококачественные версии, они находятся на нижнем уровне рынка, где они действительно получили свое основное применение.

Конструкция электретного микрофона

Ключ к электретному микрофону — это диэлектрик, который используется между двумя пластинами конденсатора, которые образуют микрофон. Этот диэлектрик сохраняет постоянный заряд, эквивалентный примерно 100 вольт.

Электретный диэлектрик микрофона обычно изготавливается путем нагревания пластмассы, находящейся в электрическом поле.В результате он берет на себя заряд, который сохраняет. Хотя есть некоторая утечка, может потребоваться еще сотня лет, чтобы заметно упасть.

Электретный микрофон для работы

В электретном микрофоне диафрагма толще, чем в других микрофонах — это означает, что эти микрофоны обычно имеют плохую высокочастотную характеристику и резонанс на частоте 5 кГц или немного больше.

Этот пик в ответе обычно может быть уменьшен за счет уменьшения высоких частот, если это необходимо, и это обычно может быть достигнуто без чрезмерного воздействия на речевые частоты.

Также обнаружено, что большинство электретных микрофонов имеют падающий басовый отклик.

Использование электретного микрофона

Для электретных микрофонов

требуется буфер с высоким входным сопротивлением и предусилитель. Обычно он находится внутри электретного узла и часто питается от источника 1,5 В. Для портативных версий это обычно содержится в общем корпусе микрофона и не подается в виде фантомного питания, которое обычно зарезервировано для микрофонов более высокого качества.

Также стоит помнить, что электретные микрофоны не должны подвергаться воздействию влаги, которая может быть проблемой для вокала, который звучит близко к микрофону.

Эти недостатки могут быть преодолены относительно легко, и часто электретные микрофоны могут быть привлекательными ввиду их низкой стоимости.

Они также используются во многих элементах электронного оборудования, где их характеристики вполне адекватны, а их низкая стоимость очень привлекательна.

Другие темы аудио и видео:
HDMI SCART Громкоговоритель Наушники и наушники Микрофоны УКВ FM радио Данные RDS Цифровое радио DVB телевидение
Вернуться в меню аудио / видео.. .

Как работает электретный микрофон?

Электретный микрофон

Электретный микрофон — это всенаправленный микрофон, что означает, что он может улавливать звук со всех сторон. Это один из наиболее широко используемых типов микрофонов в любой области, где требуется микрофон. Его хорошие характеристики и недорогое качество делают его очень популярным во всем мире для различных целей. Что отличает его от типов микрофонов, так это то, как он передает звуки на устройства вывода.

Конструкция электретных микрофонов

В нем используются две токопроводящие пластины; один фиксируется, а другой представляет собой вибрирующую диафрагму. Такая конструкция присутствует во всех конденсаторных микрофонах, которые представляют собой типы микрофонов, которые обеспечивают отличное качество звука, но требуют постоянного источника электрического заряда для выработки электрических сигналов, которые передают звуки, издаваемые диафрагмой, в звук, который исходит из таких устройств вывода, как динамики. От обычных конденсаторных микрофонов он отличается тем, что не требует постоянного источника электрического заряда.Его диафрагма фактически сделана из изоляционного материала, который содержит постоянный электрический заряд. Это делает его очень эффективным, поскольку он производит качественные звуки, не требуя постоянного источника электрического заряда.

Такая конструкция обычно делает диафрагмы тяжелее из-за изоляционного материала, но новые конструкции электретных микрофонов имеют более эффективную конструкцию, в которой изоляционный материал прикреплен к неподвижной задней пластине, а не к диафрагме, что делает ее легче и тоньше. создание более энергоэффективного микрофона, обеспечивающего примерно такое же качество звука, как и конденсаторные микрофоны.

Как работают электретные микрофоны

Когда диафрагма и задняя пластина готовы принимать звуковые волны, они работают, позволяя входящим звуковым волнам от источника звука с любого направления изменять емкость между двумя проводящими пластинами. Диафрагма — это проводящая пластина, которая принимает звуковые волны и вызывает изменение емкости. Это изменение емкости вызывает колебания напряжения на задней пластине, а это, в свою очередь, отправляет электрические сигналы на выходные устройства, такие как динамики и звуковые системы.Это может показаться волшебным и умопомрачительным, но эта технология существует уже несколько десятилетий. Его простота позволяет ему выдержать испытание временем, и даже с некоторыми модификациями за годы, основной принцип использования двух проводящих пластин для передачи электрических сигналов, представляющих звуковые волны, все еще существует.

Различные варианты использования электретных микрофонов

Благодаря своей простой и недорогой конструкции, обеспечивающей отличное качество звука через устройства вывода, электретный микрофон заслужил доверие людей во всем мире, независимо от их цели использования микрофона. .Поскольку это всенаправленный микрофон, его можно использовать для записи сеансов как голоса, так и инструментальных средств. Его также можно использовать в живых выступлениях, например, в стендап-комедиях или выступлениях групп. Вещание по телевидению и радио также является областью, где этот вид микрофона очень популярен. Этот тип микрофона обычно используется в караоке-барах, классных комнатах и ​​во всех типах мест, где требуется микрофон для усиления и трансляции голосов или других звуков.

Список литературы

https: // www.soundonsound.com/sos/1995_articles/jun95/microphones.html

https://www.jlworld.com/website/Technology?OpenForm&CP=MIC

https://www.epanorama.net/circuits/microphone_powering.html

Фотография предоставлена ​​EiTrade.com

Электретные микрофоны — SoundBridge

Электретные материалы известны с 1920-х годов и неоднократно предлагались в качестве элементов конденсаторных микрофонов. Тем не менее, люди считали их непрактичными до изобретения фольгового электрета в Bell Laboratories в 1961 году Джеймсом Вестом и Герхардом Сесслером с использованием тонкой металлизированной тефлоновой фольги.Это стало наиболее распространенным типом, используемым во многих приложениях, от высококачественной записи и петличного использования до встроенных микрофонов в небольших звукозаписывающих устройствах и телефонах.

Существует три основных типа электретных микрофонов с разницей в способах использования электретного материала:

Фольгированный или диафрагменный

В самой диафрагме используется пленка из электретного материала. Это самый распространенный вид. Тем не менее, он также имеет самое низкое качество, поскольку электретный материал не делает диафрагму особенно хорошей.

Задний электретный

На заднюю пластину микрофонного капсюля нанесена электретная пленка. Диафрагма состоит из незаряженного материала, который может быть механически более подходящим для реализуемой конструкции преобразователя.

Электрет передний

В этом новом типе задней панели нет в конструкции. Также диафрагма и внутренняя поверхность капсулы образуют конденсатор.Таким образом, электретная пленка приклеивается к внутренней части передней крышки. Также имеется соединение между металлизированной диафрагмой и входом полевого транзистора. Он эквивалентен заднему электрету в том смысле, что для диафрагмы можно использовать любую проводящую пленку.

Сходство и различие конденсаторных микрофонов

Электретные микрофоны очень похожи на конденсаторные. Основное отличие состоит в том, что использование поляризованного материала (электрета) устраняет приложенное извне напряжение смещения.В типичных электретных микрофонах в качестве подвижной диафрагмы используется тонкая полимерная пленка, покрытая с одной стороны металлом. Пленка постоянно поляризована на уровне, сравнимом с тем, который используется при смещении обычного конденсаторного микрофона. Все более популярной альтернативой является размещение электретной пленки на неподвижной пластине и использование тонкой металлической фольги в качестве движущейся диафрагмы. Эта конфигурация имеет название: электретный щиток. Это дает преимущество или позволяет отдельно оптимизировать характеристики диафрагмы и электретные характеристики.

Поскольку электретные микрофоны имеют такие же уровни смещения, что и конденсаторные микрофоны, их чувствительность примерно такая же. Точно так же линейность, частотная характеристика и переходная характеристика электретного микрофона близки к таковым у конденсаторного микрофона аналогичного размера. Однако из-за использования различных стратегий усиления электретный преобразователь имеет более широкий динамический диапазон и более низкий собственный шум.

Преимущество электретных микрофонов по сравнению с обычными конденсаторными микрофонами состоит в том, что они работают без внешнего источника питания.Также они вполне доступны по цене. Электретные микрофоны теперь являются стандартным типом микрофонов в потребительских товарах, таких как телефоны и магнитофоны. Люди купили более 600 миллионов электретных микрофонов по всему миру. В заключение, они доступны в большом количестве размеров и конфигураций. Некоторые из них препятствуют сильной направленности.

Дополнительные ресурсы и исходные тексты

https://books.google.rs/books?id=1x_RvffW-hcC&dq=electret%20microphone&source=gbs_navlinks_s&fbclid=IwAR2-J6h4VUcSD511ebaj5DGisTLj7b8O_Hrf1P1f6

https: // en.wikipedia.org/wiki/Electret_microphone?fbclid=IwAR3gjxxLGB4dBb36k9IPaBXuCqxYgaYbVwJswGxl3fvOGIJws1gao1PRXcw

электретных микрофонов | Открытые музыкальные лаборатории

Электретные микрофоны — наиболее часто используемые микрофоны сегодня. В каждый мобильный телефон и ноутбук встроен микрофон, и многие студийные микрофоны тоже электретные. Они могут иметь чрезвычайно широкий частотный диапазон (от 10 Гц до 30 кГц) и обычно стоят менее доллара.К тому же они очень маленькие и довольно чувствительные. Несмотря на эти хорошие характеристики, они также могут иметь несколько недостатков, таких как высокий уровень шума, высокие искажения и неравномерная частотная характеристика. Мы рассмотрим электретный микрофон, объясним, как он работает, и поговорим о причинах его различных свойств.

Рисунок 1 — Обычный электретный микрофонный капсюль.

Рисунок 2 — Вид спереди.

Рисунок 3 — Вид сзади.

На рисунках 1–3 показан обычный капсюль электретного микрофона со сквозным отверстием. Эта капсула находится на большей стороне и имеет два вывода для установки на печатную плату. Капсула для поверхностного монтажа (SMT) будет иметь только 2 выступа припоя на дне. Также изготавливаются 3 терминальные капсулы, но они не очень распространены. Мы объясним почему позже.

Верх электретной капсулы часто покрыт пористым материалом, на который наносится клей. Это черный кружок на рисунках 2 и 4.Этот материал защищает чувствительный электретный материал от пыли и другого мусора, а также обеспечивает некоторую защиту микрофона от шума ветра.

Рисунок 4 — Капсула со снятой пылезащитной крышкой.

Под этой пылезащитной крышкой есть небольшое отверстие в алюминиевой капсуле. Здесь звук попадает в микрофон. На направленном микрофоне также есть отверстия в задней части капсулы (через печатную плату), которые помогают подавлять звуки с боков.

Алюминиевая капсула содержит сам электрет и небольшой усилитель, который можно увидеть на Рисунке 5.

Рисунок 5 — Состав микрофонного капсюля (пылезащитный чехол, капсюль, электретная диафрагма, модуль усилителя).

Электретный материал представляет собой блестящий серебряный кружок, показанный в середине рисунка 5. Он изготовлен из металлизированной лавсановой пленки, приклеенной к металлической шайбе. Также имеется небольшая красная пластиковая прокладка, удерживающая пленку на фиксированном расстоянии от модуля усилителя.И прокладка, и электрет очень тонкие (0,001 дюйма или меньше).

Рисунок 6 — Крупный план пластиковой проставки и электретной диафрагмы. Обратите внимание, что электретная диафрагма крепится к небольшой металлической шайбе.

Электретный материал способен удерживать фиксированный электрический заряд, который не распадается со временем. Это отличается от обычного конденсаторного микрофона, который требует зарядки (то есть фантомного питания). Когда воздух попадает на диафрагму, он движется вперед и назад, изменяя расстояние до пластины датчика модуля усилителя, что, в свою очередь, создает разность напряжений.Как именно это работает, будет объяснено позже, но пластиковая прокладка не позволяет диафрагме касаться приемной пластины модуля усилителя. Ниже показан вид модуля усилителя в разобранном виде.

Рисунок 7 — Покомпонентное изображение модуля усилителя (приемная плата, транзистор, пластиковый корпус, печатная плата).

Модуль усилителя состоит из измерительной пластины, пластикового корпуса, одного транзистора и печатной платы. На приемной пластине есть отверстия для прохождения вытесненного воздуха, и она соединена с одним выводом транзистора (обычно с помощью небольшого прихваточного шва, но иногда с помощью силы пружины самого вывода транзистора).Два других вывода транзистора припаяны к печатной плате. Итак, в электретной капсуле со сквозным отверстием два вывода, торчащие снизу, являются просто выводами самого транзистора. Пластиковый корпус удерживает все эти элементы жестко закрепленными внутри алюминиевого корпуса и изолирует приемную пластину от замыкания на корпус.

Усилитель состоит из одного полевого транзистора с полевым транзистором, затвор которого подключен к пластине датчика, исток подключен к земле, а сигнал поступает на сток.Это называется конфигурацией с общим источником, поскольку источник подключен к земле, которая является общей для всех сигналов. В этом электретном микрофоне используется JFET-транзистор 2SK596, разработанный для малошумящих приложений. Его техническое описание можно найти здесь.

Рисунок 8 — Транзистор усилителя (2SK596).

Транзистор подключен к печатной плате, которая имеет две токопроводящие площадки и токопроводящее кольцо снаружи. Одна из площадок подключена к этому кольцу и действует как заземляющий провод.При надевании алюминиевого корпуса он изгибается, соприкасаясь с этим кольцом, заземляя весь корпус.

Рисунок 9 — Плата электретного модуля.

Поскольку электретный материал имеет проводящую пленку снаружи и соединен с металлической шайбой, которая касается алюминиевой капсулы, вся сборка по существу герметична в заземленном корпусе. Поперечное сечение всего модуля электретного микрофона показано ниже.

Рисунок 10 — Электретный микрофонный модуль в разрезе.

Как видно из вышеизложенного, заряженный электретный материал и приемная пластина усилителя расположены очень близко друг к другу и имеют большую площадь, обращенную друг к другу, и поэтому образуют конденсатор. В старину конденсаторы назывались конденсаторными, отсюда и название конденсаторный микрофон. Электрическая схема полностью электретного микрофона показана ниже.

Рисунок 11 — Эквивалентная схема электретного микрофона.

JFET имеет три контакта: затвор (G), сток (D) и исток (S).Затвор является управляющим штифтом и идет к одной пластине «конденсатора» микрофона (с электретным материалом, образующим вторую пластину). Источник подключен к земле, а сток подключен к резистору и источнику питания во внешней цепи. В трехконтактном микрофонном элементе и исток, и сток будут выведены, а третий вывод будет использоваться для заземления. Это позволяет использовать другую конфигурацию усилителя.

Итак, как все это работает?

Электрет поддерживает постоянный заряд и, следовательно, напряжение на конденсаторе.Математическое уравнение для напряжения на конденсаторе: V = Q / C, где Q — заряд конденсатора, а C — емкость. В случае микрофона, поскольку диафрагма движется вперед и назад, форма конденсатора меняется, и соответственно изменяется его емкость. Уравнение для конденсатора с параллельными пластинами: C = e * A / t, где e — постоянная материала, представляющая свойства материала между пластинами, A — площадь пластин, а t — расстояние между пластинами.Поскольку электретный материал перемещается из-за изменений звукового давления, t становится больше и меньше, а напряжение изменяется линейно с этим расстоянием, поскольку V = Q / C = Q / (e * A / t) = Q * t / e * A.

При изменении напряжения на затворе напряжение затвор-исток (Vgs) изменяется, поскольку источник заземлен. Это изменение Vgs заставляет JFET проводить больше и меньше, а ток через сток (Id) изменяется, создавая сигнал на резисторе стока (R). На выходе берется сток.

В качестве усилителя используется полевой транзистор JFET, поскольку он имеет действительно высокое входное сопротивление (30 МОм или более).Это означает, что с электретного конденсатора почти не снимается ток. Если бы усилитель имел более низкое входное сопротивление, низкочастотная характеристика микрофона пострадала. Это связано с тем, что входной каскад действует как фильтр верхних частот, где электрет является конденсатором, а вход усилителя — резистором, а большие значения R и C дают более низкие частоты среза.

Где шум?

Основными источниками шума в этом микрофоне являются шум захвата и шум транзистора.Поскольку вся капсула герметична и заземлена, шум захвата очень низкий и обычно не заметен. С другой стороны, шум транзистора может быть довольно высоким из-за высокого входного сопротивления полевого транзистора. Типичные значения составляют от -120 дБ до -110 дБ, что может показаться довольно низким, но уровень аудиосигнала обычно меньше -40 дБ, поэтому отношение сигнал / шум (SNR) составляет всего 80 дБ. Это обычная проблема с конденсаторными микрофонами из-за необходимого высокого входного сопротивления. К счастью, этот минимальный уровень шума не увеличивается заметно с увеличением уровня сигнала, поэтому отношение сигнал / шум может значительно улучшиться для высоких уровней звука.

Где искажение?

Недостатком жесткого управления микрофоном является увеличение искажений. Обычный электретный микрофон с 2 выводами особенно подвержен этому, поскольку он настроен как усилитель с общим источником. Вход на полевой транзистор JFET в основном представляет собой диод, что означает, что он имеет такое же нелинейное поведение, как и диод. При колебаниях входного напряжения более 10 мВ или около того вы начинаете видеть довольно сильные искажения. И, что еще хуже (или лучше, если вам нравятся искажения), эффекты не симметричны, поскольку диод проводит в одном направлении, но не в другом.

Трехконтактный электретный микрофон преодолевает некоторые из этих искажений JFET за счет использования конфигурации источник-повторитель, которая соединяет резистор между источником и землей, так что источник может следовать за сигналом затвора, и падение напряжения на внутреннем диоде может оставаться. относительно постоянный. Но эта конфигурация не так распространена, поскольку большие производственные приложения (например, мобильные телефоны) обычно работают с низким уровнем входной громкости, и искажения не так сильно беспокоят (в некотором смысле сжатие можно рассматривать как функцию) .Для двух оконечных микрофонов также требуется менее сложная схема усилителя и только два контакта на разъеме, если используется внешний микрофон.

Еще один источник искажений — сам механизм диафрагмы. Диафрагма не движется идеально линейно к фиксированной пластине звукоснимателя усилителя. Он изгибается внутрь и наружу, так как его края зафиксированы, поэтому напряжение также не изменяется идеально линейно. Чем больше этот поклон, тем менее линейно он будет реагировать. По этой причине меньшая электретная диафрагма (и меньший капсюль) будут давать меньше искажений.Он будет иметь меньшую площадь поверхности и, следовательно, меньше изгибаться при заданном звуковом давлении. Это позволит удерживать напряжения на полевом транзисторе JFET ниже, а диафрагму в более линейном диапазоне.

Чем объясняется его частотная характеристика?

Как указывалось ранее, высокое входное сопротивление JFET определяет нижний предел характеристики микрофона. С другой стороны, верхний предел зависит от того, насколько быстро диафрагма может двигаться вперед и назад. Именно здесь светит электрет, поскольку материал настолько тонкий и маленький, что может очень быстро перемещаться.Он имеет небольшую массу и обычно может вибрировать до 30 кГц. Чем меньше электретный капсюль, тем выше будет частотная характеристика.

Но, поскольку диафрагма очень легкая и гибкая, она может изгибаться по-разному, что приводит к неравномерной частотной характеристике. И точно так же, как диффузор динамика будет двигаться по-разному в зависимости от громкости и частоты (возбуждая различные колебательные режимы), электретная диафрагма также будет двигаться. В этом отношении лучше использовать диафрагмы меньшего диаметра, поскольку они относительно более жесткие в радиальном направлении.

От чего зависит его чувствительность?

Чем больше площадь поверхности электрета, тем больше он будет двигаться при заданном звуковом давлении. Таким образом, существует прямой компромисс между другими обсуждаемыми параметрами и чувствительностью. Меньшая диафрагма будет давать лучшие характеристики высоких частот и искажений, но не будет такой громкой и, следовательно, будет иметь худшее отношение сигнал / шум. Меньшая диафрагма также будет иметь меньшую емкость, поэтому ее низкочастотная характеристика не будет такой хорошей.Поэтому будьте осторожны при выборе микрофона для своего приложения. Купите несколько разных видов и попробуйте их. Мы обнаружили, что они сильно различаются у разных производителей и даже у одной и той же детали в производственном цикле. К счастью, они недорогие, поэтому вы можете позволить себе попробовать несколько десятков и посмотреть, что подойдет вам.

МЭМС и электретные микрофоны и динамики

Менее пяти лет назад было довольно современно иметь дома или в офисе устройства, которые либо говорили, либо слушали нас.В настоящее время они повсюду, от кухонной техники до лифтов и пультов от телевизора. МЭМС и электретные микрофоны и динамики находятся в авангарде этой разработки, и RDI предлагает множество вариантов для критически важных приложений.

В этой заметке мы собираемся использовать конечный продукт RDI в качестве примера, чтобы погрузиться в различия между типами микрофонов и поговорить о некоторых механических и экологических требованиях к микрофонам и динамикам, которые должны работать в помещении и на открытом воздухе.

Структура MEMS и электретных микрофонов очень похожа. Это обе версии конденсаторного микрофона, но в одном случае для обеспечения заряда, необходимого для поляризации конденсатора, вместо дискретного напряжения питания для MEMS и конденсаторных микрофонов используется электретный материал.

В электретном микрофоне механическая структура вертикальная, тогда как устройство МЭМС расположено горизонтально и для соединения микросхем используется электронное соединение проводов. Основное различие между МЭМС-микрофоном и электретным устройством — это полупроводниковая ASIC внутри МЭМС-микрофона.Самый простой способ понять разницу — заменить JFET в электрете на ASIC.

Рис. 1: Структура электретного микрофона и открытый микрофон MEMS, показывающий проводные соединения от микрофона к ASIC

ASIC может быть аналоговым или цифровым устройством, и во многих случаях дополнительная схема представляет собой аналого-цифровой преобразователь (ADC), который преобразует аналоговые сигналы с конденсатора в цифровой формат, известный как PDM с модуляцией плотности импульса.

Цифровые микрофоны

MEMS особенно ценны в схемах, где присутствует микропроцессор, поскольку процессору не нужно преобразовывать звуковые данные, освобождая ресурсы для других функций.

Выбор компонентов для камеры видеонаблюдения

CasaCam RDI Рис. 2: Продукт компании RDI CasaCam для внутренней и наружной безопасности Camara

Камера CasaCam сочетает в себе камеру с обычным освещением, ночное видение, ИК-датчик и, конечно же, микрофон и громкоговоритель.

Устройство подключается к своему контрольному монитору с помощью двусторонней радиосвязи, так что пользователи могут не только видеть объект в камере, но и разговаривать и слушать.

К используемому микрофону предъявлялось несколько требований.Основными из них являются чувствительность не менее 40 дБ и всенаправленный отклик. Кроме того, поскольку конечный продукт был разработан для работы на улице, необходимо было установить влагозащитный барьер, который устранял бы влагу, но при этом позволял звуковым волнам проникать без искажений. Был выбран REM-4527F-P-NL от RDI, который получил тефлоновую защиту от частиц вместо простой пылезащитной крышки для защиты от влаги.

Рис. 3: REM-4527F-P-NL и основные характеристики

Выбор громкоговорителя для продукта CasaCam

Критерии проектирования громкоговорителей были довольно простыми, потому что камера питалась от линейной розетки, а это означает, что разработанный усилитель мог управлять звуковыми катушками с более низким импедансом, не беспокоясь о мощности батареи.Частотная характеристика должна охватывать типичную человеческую речь, а качество звука должно быть сопоставимо с мобильными устройствами, такими как iPad и т. Д.

Любой, кто когда-либо проектировал схему громкоговорителей, знает, что электроника пока обеспечивает только желаемый звук. Основная работа находится в корпусе динамика. Это верно независимо от того, является ли звуковая система высококачественной установкой или простой системой оповещения, такой как CasaCam.

Как показано ниже, в любой конструкции корпуса есть 3 важных элемента.

Фиг.4: Типичный кожух громкоговорителя, состоящий из защитной решетки, динамика и заднего кожуха

Защита обычно представляет собой решетку с достаточным количеством отверстий, позволяющих пропускать звук без фильтрации, и достаточно маленького размера, чтобы блокировать проникновение частиц и компрометацию динамика. Сам громкоговоритель зажат между решеткой и самым важным элементом качества звука — задним кожухом.

Очевидно, что цель конструкции состоит в том, чтобы позволить звуку выходить вперед через решетку и блокировать выход звука назад через корпус.

Для изготовления ограждения следует использовать твердые материалы, не поглощающие звук. Обычно в задней части корпуса создается воздушный канал, позволяющий рассеивать давление, создаваемое движущимся диффузором динамика.

RDI разработала корпус динамика CasaCam с жестким пластиком и отверстием диаметром 4 мм в задней части, позволяющим изменять давление.

Рис. 5: Усиленный задний кожух на CasaCam слева и защитная решетка справа

Мир управления звуком и обратной связи меняется очень быстро.RDI может помочь разработать ваши потребности в электронном и механическом аудио и помог многим компаниям быстро вывести свои аудио продукты на массовые рынки. Мы будем рады обсудить ваши потребности в MEMS и электретном микрофоне и динамике через нашу программу контактов или позвонив на горячую линию OEM Solutions в верхней части этой страницы.

Купить электретный микрофон (конденсаторный микрофон) в Интернете — QuartzComponents

Политика возврата

В связи с типом продукции, которую мы продаем, мы принимаем ограниченный возврат.Ниже приведены условия, при которых мы можем принять запрос на возврат.

1. Производственный брак
Если вы получили продукт с производственным дефектом, сообщите нам об этом в течение 3 дней с момента получения продукта, приложив соответствующие фотографии и описание. Как только наша служба поддержки примет возврат, мы предоставим замену или полный возврат средств, включая стоимость обратной доставки.
2. Отправлен неправильный товар

Если вы получили продукт, отличный от заказанного, свяжитесь с нами в течение 3 дней с момента получения продукта, приложив соответствующие фотографии и описание.Как только наша служба поддержки примет возврат, мы предоставим замену или полный возврат средств, включая стоимость обратной доставки.

Ограничение возврата
Мы не принимаем возврат товаров, поврежденных в результате неправильного использования. Кроме того, мы не принимаем возврат, если заказанный товар не подходит для какого-либо конкретного применения. Пожалуйста, прочтите спецификации продукта и техническое описание перед выбором и заказом продукта.
Доставка

Мы отправляем по всей Индии с фиксированной ставкой 45 индийских рупий для всех заказов на сумму менее 599 индийских рупий.Для всех заказов на сумму свыше 599 индийских рупий мы предлагаем бесплатную доставку. По любым вопросам, связанным с доставкой, обращайтесь в нашу службу поддержки по адресу [email protected]

Политика возврата

В связи с типом продукции, которую мы продаем, мы принимаем ограниченный возврат. Ниже приведены условия, при которых мы можем принять запрос на возврат.

1. Производственный брак
Если вы получили продукт с производственным дефектом, сообщите нам об этом в течение 3 дней с момента получения продукта, приложив соответствующие фотографии и описание.Как только наша служба поддержки примет возврат, мы предоставим замену или полный возврат средств, включая стоимость обратной доставки.
2. Отправлен неправильный товар

Если вы получили продукт, отличный от заказанного, свяжитесь с нами в течение 3 дней с момента получения продукта, приложив соответствующие фотографии и описание. Как только наша служба поддержки примет возврат, мы предоставим замену или полный возврат средств, включая стоимость обратной доставки.

Ограничение возврата
Мы не принимаем возврат товаров, поврежденных в результате неправильного использования.Кроме того, мы не принимаем возврат, если заказанный товар не подходит для какого-либо конкретного применения. Пожалуйста, прочтите спецификации продукта и техническое описание перед выбором и заказом продукта.
Доставка

Мы осуществляем доставку по всей Индии с фиксированной ставкой 45 индийских рупий для всех заказов на сумму менее 599 индийских рупий. Для всех заказов на сумму более 599 индийских рупий мы предлагаем бесплатную доставку. По любым вопросам, связанным с доставкой, обращайтесь в нашу службу поддержки по адресу [email protected]

Улучшение электрета: введение в МЭМС-микрофоны

В этом техническом обзоре объясняются физические характеристики и преимущества микрофонов, основанных на технологии MEMS.

Хорошо известным записывающим компонентом для простых и недорогих аудиосхем является электретный микрофон. Электреты относятся к категории конденсаторных микрофонов, то есть микрофонов, в которых используется емкостной элемент для преобразования электрических сигналов из звуковых волн. Электретные микрофоны, несомненно, подходят для многих приложений; Тем не менее, хорошо знать, что теперь у вас есть еще один вариант: МЭМС.

MEMS означает «микроэлектромеханические системы» и относится к (очень) небольшим устройствам, которые включают движущиеся части.Вы, наверное, слышали о гироскопах MEMS или акселерометрах, но мне кажется, что микрофоны MEMS не так хорошо известны.

Структура

С точки зрения самого преобразовательного элемента микрофон MEMS принципиально не отличается от электретного. Оба основаны на емкостном элементе, который демонстрирует изменения емкости, соответствующие изменениям давления воздуха, которые мы называем звуком.

Но емкостный элемент в микрофоне MEMS изготовлен с использованием (как вы уже догадались) технологии MEMS; Другими словами, преобразователь — это микроскопический компонент, который идеально сочетается с микроскопическими полупроводниковыми компонентами интегральной схемы.Это нововведение привело к созданию микрофонных модулей, которые стали меньше и удобнее в использовании.

Приведенная выше диаграмма дает вам общее представление о том, как сделан микрофон MEMS. В одном корпусе находится как преобразователь, так и схема обработки сигнала. Одна вещь, которая отличает МЭМС-микрофоны от типичных ИС, — это зазор в корпусе. Обычно мы ожидаем, что полупроводниковые устройства будут изолированы от внешней среды, но в этом случае нам нужно что-то, что позволяет звуковым волнам достигать преобразователя.

Преимущества

Вы можете быть склонны подходить к микрофонам MEMS с отношением «если он не сломан, не чините его». Зачем переходить на МЭМС, если мой электрет работает нормально?

Во-первых, устройства MEMS могут обеспечивать улучшенное качество звука. Один производитель, Knowles, утверждает, что микрофоны MEMS предлагают «улучшенные характеристики в различных условиях окружающей среды». Я предполагаю, что вам нужно будет тщательно рассмотреть различные цели и ограничения дизайна, чтобы определить, будет ли MEMS значительно лучше электрета с точки зрения качества звука.

Во-вторых, МЭМС меньше. В мире бытовой электроники чем меньше, тем лучше, хотя в вашем приложении размер электретного микрофона может быть вполне достаточным.

Третий — и он самый большой — микрофоны MEMS предлагают высокий уровень интеграции, который обеспечивает впечатляющую функциональность в сочетании с простотой использования.

Сложно для производителя, просто для конструктора плат

Для электретных микрофонов требуется схема предусилителя.Даже если у вас есть микросхема, специально разработанная для этой задачи (например, MAX4466), вам все равно понадобится довольно много компонентов:

Предоставлено Maxim Integrated .

Микрофоны

MEMS могут устранить эти дополнительные усилия при проектировании за счет включения схемы предусилителя в модуль микрофона. Выходной сигнал «микрофона» теперь представляет собой буферизованный (и, в некоторых случаях, усиленный) аналоговый аудиосигнал.Тем не менее, выходное сопротивление может быть не таким низким, как у типичного операционного усилителя, поэтому проверьте техническое описание и дизайн соответственно.

Предоставлено Knowles .

Собственно, встроенный предусилитель — это только начало. ИС обработки сигналов внутри микрофонного модуля не ограничивается аналоговыми схемами. Так почему бы не закончить работу и не оцифровать аналоговый сигнал, поступающий от предусилителя? Теперь «микрофон» выводит цифровые аудиоданные, которые можно отправлять непосредственно в микроконтроллер или цифровой сигнальный процессор.

Добавить комментарий

Ваш адрес email не будет опубликован.
