Электрический исполнительный механизм: принцип работы, виды и применение

Что такое электрический исполнительный механизм. Как работает электрический исполнительный механизм. Какие бывают виды электрических исполнительных механизмов. Где применяются электрические исполнительные механизмы. Каковы преимущества использования электрических исполнительных механизмов.

Что такое электрический исполнительный механизм и как он работает

Электрический исполнительный механизм — это устройство, которое преобразует электрический сигнал управления в механическое перемещение. Его основная задача — приводить в движение различные регулирующие органы, такие как клапаны, задвижки, заслонки и другие элементы, в системах автоматического управления и регулирования.

Принцип работы электрического исполнительного механизма основан на преобразовании электрической энергии в механическую. Когда на механизм подается управляющий сигнал, электродвигатель или электромагнит приводит в движение выходной вал или шток, который в свою очередь перемещает регулирующий орган.

Основные компоненты электрического исполнительного механизма:

• Электропривод (электродвигатель или электромагнит)
• Редуктор для снижения скорости вращения
• Выходной вал или шток
• Датчик положения
• Концевые выключатели
• Блок управления

Виды электрических исполнительных механизмов

Электрические исполнительные механизмы можно классифицировать по различным признакам. Рассмотрим основные виды:

По типу привода:

1. Электромагнитные (соленоидные) механизмы
2. Электродвигательные механизмы

По характеру движения выходного элемента:

1. Однооборотные (вращение до 360°)
2. Многооборотные (вращение на несколько оборотов)
3. Прямоходные (линейное перемещение)

По способу управления:

1. С контактным управлением
2. С бесконтактным управлением

Преимущества использования электрических исполнительных механизмов

Электрические исполнительные механизмы имеют ряд преимуществ, которые обуславливают их широкое применение в промышленности:

• Высокая точность позиционирования
• Возможность дистанционного управления
• Простота монтажа и обслуживания
• Широкий диапазон регулирования
• Возможность работы в различных условиях окружающей среды
• Совместимость с современными системами автоматизации

Применение электрических исполнительных механизмов в промышленности

Электрические исполнительные механизмы находят широкое применение в различных отраслях промышленности. Они используются для управления технологическими процессами, регулирования потоков жидкостей и газов, управления положением различных устройств.

Основные области применения:

• Нефтегазовая промышленность
• Химическая промышленность
• Энергетика
• Водоснабжение и водоотведение
• Пищевая промышленность
• Металлургия
• Системы вентиляции и кондиционирования

Особенности выбора электрического исполнительного механизма

При выборе электрического исполнительного механизма необходимо учитывать ряд факторов, чтобы обеспечить эффективную и надежную работу системы автоматического управления.

Ключевые параметры для выбора:

• Тип регулирующего органа
• Требуемое усилие или крутящий момент
• Скорость перемещения
• Точность позиционирования
• Условия окружающей среды
• Тип управляющего сигнала
• Необходимость обратной связи

Техническое обслуживание и эксплуатация электрических исполнительных механизмов

Правильное техническое обслуживание и эксплуатация электрических исполнительных механизмов играют важную роль в обеспечении их надежной и долговечной работы.

Основные мероприятия по обслуживанию включают:

• Периодическую проверку и настройку концевых выключателей
• Смазку подвижных частей
• Проверку электрических соединений
• Контроль износа механических компонентов
• Калибровку датчиков положения

Регулярное проведение технического обслуживания позволяет своевременно выявлять и устранять потенциальные проблемы, предотвращая внеплановые остановки оборудования и продлевая срок службы механизмов.

Инновации и перспективы развития электрических исполнительных механизмов

Развитие технологий оказывает значительное влияние на совершенствование электрических исполнительных механизмов. Современные тенденции направлены на повышение эффективности, надежности и функциональности этих устройств.

Основные направления инноваций:

• Интеграция интеллектуальных систем управления
• Использование энергоэффективных электроприводов
• Применение новых материалов для повышения износостойкости
• Разработка механизмов с повышенной точностью позиционирования
• Внедрение систем самодиагностики и предиктивного обслуживания

Эти инновации позволяют создавать более совершенные электрические исполнительные механизмы, способные удовлетворить растущие требования современной промышленности к автоматизации и управлению технологическими процессами.

Сравнение электрических исполнительных механизмов с другими типами приводов

Электрические исполнительные механизмы — не единственный тип приводов, используемых в промышленности. Чтобы лучше понять их преимущества и недостатки, полезно сравнить их с другими распространенными типами исполнительных механизмов.

Сравнение с пневматическими приводами:

• Электрические механизмы не требуют системы подачи сжатого воздуха
• Обеспечивают более точное позиционирование
• Имеют более высокий КПД
• Менее чувствительны к изменениям температуры

Сравнение с гидравлическими приводами:

• Электрические механизмы имеют меньшие габариты
• Не требуют системы гидравлических трубопроводов
• Более экологичны (отсутствие риска утечки масла)
• Проще в обслуживании

Выбор типа привода зависит от конкретных условий применения, требуемых характеристик и экономических факторов. Электрические исполнительные механизмы часто оказываются оптимальным решением благодаря своей универсальности и эффективности.

Всё про электрический исполнительный механизм — подробно и доступно

Электрический исполнительный механизм — устройство, преобразующее выходной сигнал регулятора при помощи электрической энергии, чтобы произвести механическое движение.

Электрический исполнительный механизм

Обратите внимание на теорию автоматического регулирования и на приборы для регулирования.

Электрические исполнительные механизмы применяются в случаях, когда требуются небольшие усилия для перемещения регулирующего органа или, наоборот, нужно приложение большой силы. Одно из преимуществ использования электрических исполнительных механизмов — легкость установки. Все промышленные предприятия обеспечены электроэнергией, а выполнение монтажных работ по установке электрических исполнительных механизмов обычно не составляет проблем.

Выделяют два общих вида электрических исполнительных механизмов: соленоидные исполнительные механизмы и электрические моторные исполнительные механизмы.

Электрический соленоидный исполнительные механизмы

Соленоидные исполнительные механизмы используют принцип электромагнитного притяжения для производства механического движения.

Соленоидный исполнительный механизм

Главное преимущество соленоидных исполнительных механизмов — это их быстрая реакция: движение якоря почти мгновенно после подачи или отключения тока. Недостатком соленоидных исполнительных механизмов является то, что они не могут быть установлены между экстремальными значениями: они или полностью раздвинуты, или полностью сжаты (шток втянут). Также, конструкция соленоидного исполнительного механизма запрещает его использование в узлах, которые требуют больших усилий. Чтобы генерировать большую силу притяжения, соленоидный исполнительный механизм должен быть чрезвычайно больших размеров.

Основные детали:

1. Якорь, подобный цилиндру из железа или стали;
2. шток, который соединяет якорь с управляемым устройством;
3. пружина, которая давит на якорь;
4. электрообмотка, которая представляет из себя катушку из провода с выводами.

Принцип действия соленоидного механизма:

1. Ток проходит через обмотку, катушка становится электромагнитом;
2. якорь притягивается электромагнитом и перемещается внутрь катушки;
3. в результате движется шток, вызывая изменение положения, связанного с ним устройства;
4. когда электроток отключается, якорь возвращается в первоначальную позицию пружиной.

Электрический моторный исполнительный механизм

Электрические моторные исполнительные механизмы обычно используются, когда требуется приложение большого усилия, чтобы произвести механическое перемещение и необходимо позиционирование между крайними положениями.

Электрический моторный исполнительный механизм

Принцип действия электрического моторного исполнительного механизма

1. электрический двигатель управляет зубчатой передачей, которая используется для перемещения регулирующего органа;
2. два позиционных выключателя (обозначенные А и Б) размещены в точках, в которых регулирующий орган полностью открыт и полностью закрыт;
3. когда регулирующий орган достигает позиции полного открытия, позиционный выключатель А размыкается, отключая электродвигатель;
4. точно так же позиционный выключатель B размыкается, когда регулирующий орган достигает позиции полного закрытия, также отключая электродвигатель.

Исполнительный механизм устройство, преобразующее выходной сигнал регулятора в перемещение регулирующего органа

Гидравлический исполнительный механизм устройство, преобразующее выходной сигнал регулятора при помощи силы жидкости под давлением.

Пневматический исполнительный механизм устройство, которое использует давление сжатого воздуха, чтобы произвести механическое движение

Уставка срабатывания установленное в регуляторе значение регулируемой переменной процесса

Время изодрома время воспроизведения интегральной составляющей регулятора величины изменения значения выходного сигнала

Классификация электрических исполнительных механизмов / Публикации / Energoboard.ru

14 августа 2012 в 10:00

Электрическим исполнительным механизмом в системах управления обычно называют устройство, предназначенное для перемещения рабочего органа в соответствии с сигналами, поступающими от управляющего устройства.

Рабочими органами могут быть различного рода дроссельные заслонки, клапаны, задвижки, шиберы, направляющие аппараты и другие регулирующие и запорные органы, способные производить изменение количества энергии или рабочего вещества, поступающего в объект управления. При этом перемещение рабочих органов может быть как поступательным, так и вращательным в пределах одного или нескольких оборотов. Следовательно, исполнительный механизм с помощью рабочего органа осуществляет непосредственное воздействие на управляемый объект.

В общем случае электрический исполнительный механизм состоит из электропривода, редуктора, узла обратной связи, датчика указателя положения выходного элемента и конечных выключателей.

В качестве электропривода в исполнительных механизмах используются либо электромагниты, либо электродвигатели с понижающим редуктором для снижения скорости перемещения выходного элемента до величины, обеспечивающей возможность непосредственного соединения этого элемента (вала или штока) с рабочим органом.

Узлы обратной связи предназначены для введения в контур регулирования воздействия, пропорционального величине перемещения выходного элемента исполнительного механизма, а следовательно, и сочлененного с ним рабочего органа. С помощью конечных выключателей производится отключение электропривода исполнительного механизма при достижении рабочим органом своих конечных положений во избежание возможных повреждений механических звеньев, а также для ограничения перемещения рабочего органа.

Как правило, мощность сигнала, вырабатываемого регулирующим устройством, бывает недостаточной для непосредственного перемещения рабочего органа, поэтому исполнительный механизм можно рассматривать как усилитель мощности, в котором слабый входной сигнал, усиливаясь во много раз, передается на рабочий орган.

Все электрические исполнительные механизмы, нашедшие широкое применение в самых различных отраслях современной техники автоматизации производственных процессов, можно разделить на две основные группы:

1. электромагнитные
2. электродвигательные.



Классификация электрических исполнительных механизмов

К первой группе относятся прежде всего соленоидные электроприводы, предназначенные для управления различного рода регулирующими и запорными клапанами, вентилями, золотниками и т. п. Сюда же можно отнести исполнительные механизмы с различными видами электромагнитных муфт. Характерная особенность электрических исполнительных механизмов этой группы состоит в том, что необходимое для перестановки рабочего органа усилие создается за счет электромагнита, являющегося неотъемлемой частью исполнительного механизма.

Для целей регулирования соленоидные механизмы обычно применяются только в системах двухпозиционного регулирования. В системах автоматического управления в качестве исполнительных элементов часто используются электромагнитные муфты, которые подразделяются на муфты трения и муфты скольжения.

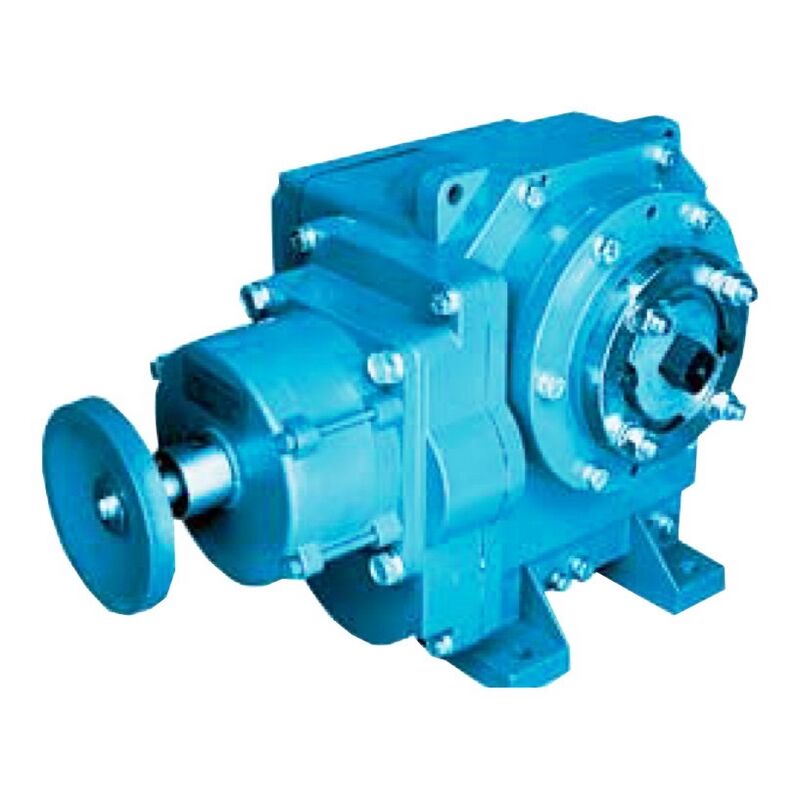

Ко второй, наиболее распространенной в настоящее время группе относятся электрические исполнительные механизмы с электродвигателями различных типов и конструкций.



Электродвигательные исполнительные механизмы

обычно состоят из двигателя, редуктора и тормоза (последнего иногда может и не быть). Сигнал управления поступает одновременно к двигателю и тормозу, механизм растормаживается и двигатель приводит в движение выходной орган. При исчезновении сигнала двигатель выключается, а тормоз останавливает механизм. Простота схемы, малое число элементов, участвующих в формировании регулирующего воздействия, и высокие эксплуатационные свойства сделали исполнительные механизмы с управляемыми двигателями основой для создания исполнительных устройств современных промышленных систем автоматического регулирования.

Существуют, хотя и не получили широкого распространения, исполнительные механизмы с неуправляемыми двигателями, которые содержат управляемую электрическим сигналом механическую, электрическую либо гидравлическую муфту. Характерной их особенностью является то, что двигатель в них работает непрерывно все время работы системы регулирования, а сигнал управления от регулирующего прибора передается рабочему органу через управляемую муфту

Исполнительные механизмы с управляемыми двигателями в свою очередь можно разделить по способу построения системы управления на механизмы с контактным и бесконтактным управлением.

Включение, отключение и реверсирование электродвигателей исполнительных механизмов с контактным управлением производится с помощью различной релейной или контактной аппаратуры. Это определяет основную отличительную особенность исполнительных механизмов с контактным управлением: у таких механизмов скорость выходного органа не зависит от величины управляющего сигнала, подаваемого на вход исполнительного устройства, а направление перемещения определяется знаком (или фазой) этого сигнала. Поэтому исполнительные механизмы с контактным управлением относят обычно к исполнительным устройствам с постоянной скоростью перемещения рабочего органа.

Для получения средней переменной скорости перемещения выходного органа исполнительного механизма при контактном управлении широко используется импульсный режим работы его электродвигателя.

В большинстве исполнительных механизмов, предназначенных для работы в схемах с контактным управлением, используются реверсивные электродвигатели. Применение электродвигателей вращающихся только в одну сторону, весьма ограничено, но все же имеет место.

Бесконтактные электрические исполнительные механизмы отличаются повышенной надежностью и позволяющие относительно просто получать как постоянную, так и переменную скорость перемещения выходного органа. Для бесконтактного управления исполнительными механизмами используются электронные, магнитные или полупроводниковые усилители, а также их сочетание. При работе управляющих усилителей в релейном режиме скорость перемещения выходного органа исполнительных механизмов постоянна.

Как электрические исполнительные механизмы с контактным управлением, так и бесконтактные можно подразделять также по следующим признакам.

По назначению:

• с вращательным движением выходного вала — одиооборотные;
• с вращательным движением выходного вала — многооборотпые;
• с поступательным движением выходного вала — прямоходпые.

По характеру действия:

• позиционного действия;
• пропорционального действия.

По исполнению:

• в нормальном исполнении
• в специальном исполнении (пылеводозащищенном, взрывозащищениом, тропическом, морском и т. п.).

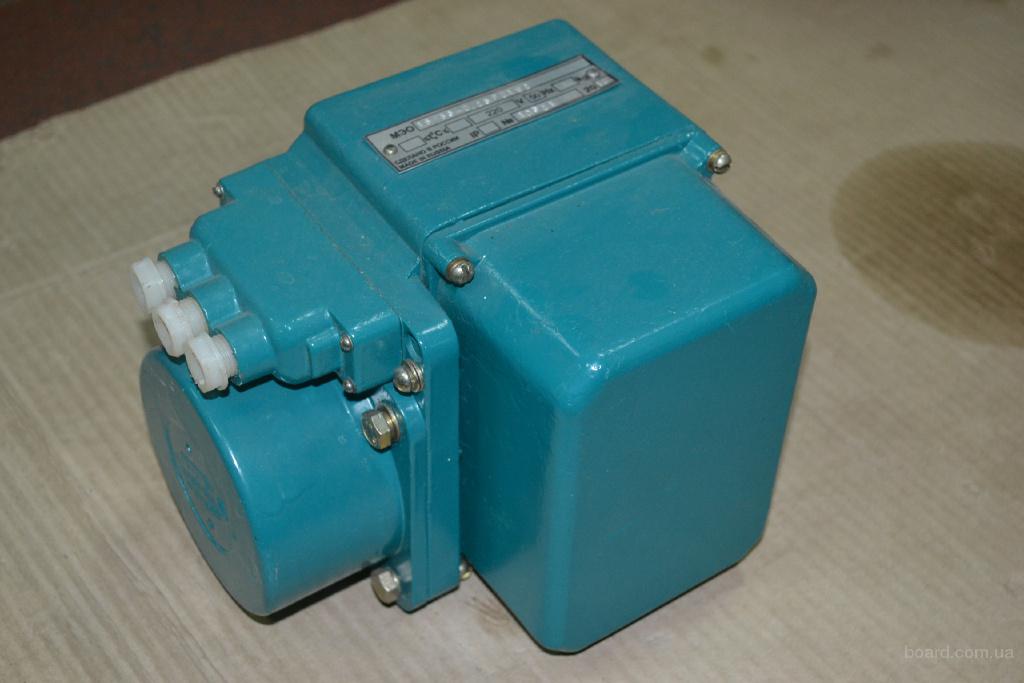

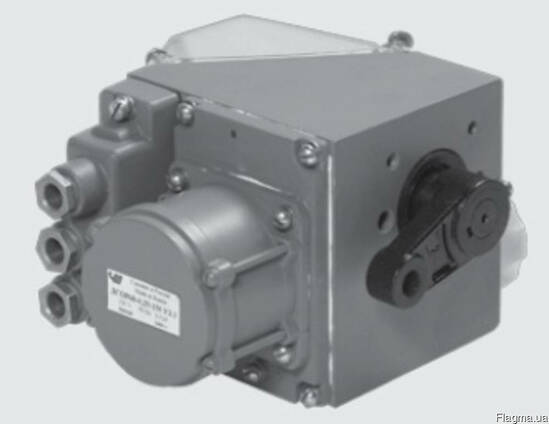

Выходной вал однооборотных исполнительных механизмов может вращаться в пределах одного полного оборота. Такие механизмы характеризуются величиной крутящего момента на выходном валу и временем его полного оборота.

В отличие от однооборотных многооборотные механизмы, выходной вал которых может осуществлять перемещение в пределах нескольких, иногда значительного количества, оборотов, характеризуются также полным числом оборотов выходного вала.

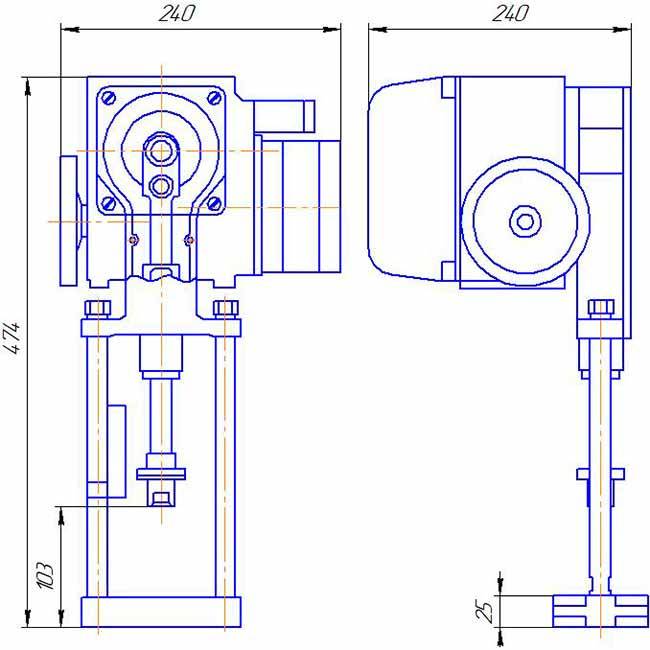

Прямоходные механизмы имеют поступательное движение выходного штока и оцениваются усилием на штоке, величиной полного хода штока, временем его перемещения на участке полного хода и по скорости движения выходного органа в оборотах в минуту для однооборотных и многооборотных и в миллиметрах в секунду для прямоходных механизмов.

Конструкция исполнительных механизмов позиционного действия такова, что с их помощью рабочие органы можно устанавливать только в определенные фиксированные положения. Чаще всего таких положений бывает два: «открыто» и «закрыто». В общем случае возможно существование и многопозиционных механизмов. Исполнительные механизмы позиционного действия обычно не имеют устройств для получения сигнала обратной связи по положению выходного органа.

Исполнительные механизмы пропорционального действия конструктивно таковы, что обеспечивают в заданных пределах установку рабочего органа в любое промежуточное положение в зависимости от величины и длительности управляющего сигнала. Подобные исполнительные механизмы могут использоваться как в позиционных, так и в П, ПИ и ПИД-системах автоматического регулирования.

Существование электрических исполнительных механизмов как нормального, так и специальных исполнений в значительной мере расширяет возможные области их практического применения.
