Что такое индикаторная отвертка. Как правильно пользоваться индикаторной отверткой. Какие бывают виды индикаторных отверток. Какие правила безопасности нужно соблюдать при работе с индикаторной отверткой. Как проверить исправность индикаторной отвертки.
Что такое индикаторная отвертка и для чего она нужна
Индикаторная отвертка — это простой и функциональный инструмент для работы с электрическими цепями. Она позволяет быстро определить наличие напряжения в проводах, розетках и других элементах электросети без использования сложных приборов.
Основные задачи, которые можно решить с помощью индикаторной отвертки:
- Проверка наличия напряжения в розетках, выключателях, патронах ламп
- Определение фазного и нулевого провода
- Поиск обрывов в электропроводке
- Проверка исправности предохранителей
- Обнаружение утечек тока на корпус бытовых приборов
Индикаторная отвертка незаменима как для профессиональных электриков, так и для обычных пользователей при несложных работах с электричеством в быту. Это простой в использовании и безопасный инструмент, если соблюдать основные правила работы с ним.
Устройство и принцип действия индикаторной отвертки
В основе работы индикаторной отвертки лежит простая электрическая схема. Основные элементы конструкции:
- Металлическое жало-щуп
- Прозрачная рукоятка из диэлектрического материала
- Неоновая лампочка или светодиод
- Резистор
- Контактная площадка на торце рукоятки
Принцип действия следующий:
- Жало отвертки прикладывается к проверяемому контакту
- Пользователь касается пальцем контактной площадки на рукоятке
- Если на контакте есть напряжение, то через тело человека, резистор и лампочку замыкается электрическая цепь
- Лампочка загорается, сигнализируя о наличии напряжения
Резистор ограничивает ток до безопасного для человека значения. Поэтому при правильном использовании индикаторная отвертка абсолютно безопасна.
Виды индикаторных отверток
Существует несколько основных разновидностей индикаторных отверток:
Простые (контактные) отвертки
Это базовая модель с неоновой лампочкой. Позволяет определять наличие напряжения от 90В и выше. Простая и надежная конструкция, но ограниченный функционал.
Светодиодные отвертки
Вместо неоновой лампы используется яркий светодиод. Могут определять более низкое напряжение (от 12В). Часто имеют функцию бесконтактного определения напряжения.
Цифровые мультифункциональные отвертки
Оснащены LED-дисплеем и микропроцессором. Позволяют измерять величину напряжения, определять переменный/постоянный ток, прозванивать цепи. Имеют звуковую индикацию.
Бесконтактные пробники
Реагируют на электромагнитное поле вокруг проводника под напряжением. Позволяют находить скрытую проводку, не касаясь оголенных проводов.
Выбор конкретного типа отвертки зависит от задач пользователя. Для бытового применения обычно достаточно простой контактной модели.
Как правильно пользоваться индикаторной отверткой
Чтобы получать достоверные результаты и соблюдать технику безопасности, важно правильно работать с индикаторной отверткой:
- Проверьте исправность отвертки перед использованием на заведомо рабочей розетке
- Держите отвертку за изолированную рукоятку
- Касайтесь пальцем металлической контактной площадки на торце
- Прикасайтесь жалом только к одному проводу/контакту
- Не прикасайтесь к оголенным проводам руками
- Не используйте отвертку на напряжении выше допустимого
- Не работайте с поврежденной отверткой
При соблюдении этих простых правил индикаторная отвертка будет надежным и безопасным помощником в работе с электрическими цепями.
Проверка электропроводки индикаторной отверткой
Рассмотрим основные способы применения индикаторной отвертки для диагностики электропроводки:
Определение фазного и нулевого провода
Прикоснитесь поочередно жалом отвертки к проводам. Индикатор загорится только на фазном проводе. Это позволяет правильно подключать розетки, выключатели и другие приборы.
Поиск обрыва в проводке
Включите напряжение в цепи. Проведите жалом отвертки вдоль провода. В месте обрыва индикация исчезнет. Так можно локализовать место повреждения.
Проверка скрытой проводки
Бесконтактным пробником проведите вдоль стены. Загорание индикатора укажет на наличие проводки в этом месте. Это поможет избежать повреждения проводов при сверлении стен.
Проверка заземления
Коснитесь жалом отвертки заземляющего контакта розетки или прибора. Отсутствие индикации говорит о правильном заземлении. Если индикатор загорелся — заземление отсутствует или неисправно.
Правила безопасности при работе с индикаторной отверткой
Хотя индикаторная отвертка считается безопасным инструментом, при работе с электричеством всегда нужно соблюдать осторожность:
- Не используйте отвертку с поврежденной изоляцией рукоятки
- Не прикасайтесь к металлическому жалу во время проверки
- Не работайте с отверткой во влажных помещениях
- Не превышайте допустимое напряжение для вашей модели отвертки
- При работе с высоким напряжением используйте диэлектрические перчатки
- Не полагайтесь только на показания отвертки при серьезных работах
Помните, что индикаторная отвертка — это вспомогательный инструмент. Для ответственных измерений используйте профессиональные приборы.
Как проверить исправность индикаторной отвертки
Перед началом работ важно убедиться, что ваша индикаторная отвертка исправна и дает достоверные показания. Вот несколько способов проверки:
- Проверьте отвертку на заведомо рабочей розетке под напряжением. Индикатор должен загореться при касании фазного контакта.
- Коснитесь жалом отвертки одного контакта батарейки, а пальцем — другого. Индикатор должен сработать.
- Замкните через себя два контакта батарейки. Отвертка должна показать наличие напряжения.
- Для моделей с функцией «прозвонки» замкните напрямую два щупа — должен раздаться звуковой сигнал.
Если отвертка не срабатывает хотя бы в одном из этих тестов, ее использование для реальных измерений небезопасно. Возможно, пришло время заменить батарейку или приобрести новый инструмент.
Ограничения индикаторных отверток
При всех своих достоинствах, индикаторные отвертки имеют ряд ограничений, о которых нужно помнить:
- Не позволяют измерить точное значение напряжения
- Могут давать ложные срабатывания от наведенных полей
- Не подходят для работы с низковольтными цепями (до 50В)
- Не позволяют определить величину тока в цепи
- Ненадежны при проверке цепей с большим сопротивлением
Для более точной диагностики электрических цепей рекомендуется использовать мультиметры и специализированные тестеры. Индикаторная отвертка — это скорее экспресс-метод первичной проверки.
Каталог товаров |
| |||||||
Применяется для проверки наличия напряжения в электрической сети. Для этого достаточно прикоснуться наконечником пробника к контакту электросети и дотронуться пальцем до торца ручки изделия. Наличие свечения свидетельствует о фазе, а его отсутствие — о нейтрали.
принцип действия, как пользоваться, схема
Индикаторная отвертка, несмотря на простоту, функциональный инструмент.
С равным успехом применяется профессиональными электриками и далекими от этой сферы, людьми. С помощью устройства определяют полярность аккумулятора, находят пробой электропроводки в стене, проверяют напряжение на скрытом кабеле, определяют фазный и нулевой провод на месте подключения клавишного выключателя, бытовой техники, исключают риск перегрева и выхода из строя техники от неправильного монтажа.
Виды и устройство индикаторных отверток
Тестер включает жало из металла, выступающий в роли проводника, резистор, преобразующий электричество до безопасной величины. Индикационный элемент в электрической цепи отвертки — неоновая лампочка, либо светодиод, который устанавливается после резистора. Индикатор соединяется с токопроводящим контактом на торце или корпусе рукоятки.
Принцип работы пробника прост. Жало прибора прикладывают к проводу, ток, если это фаза, проходит через тестер, резистор (сопротивление) на лампу или диод, а затем в землю. При работе с устройством, человек выполняет функцию заземляющего элемента.
Когда ток проходить через резистор, его значение падает до безопасных величин, пользователь не ощущает, когда ток проходит через тело.
Такая конструкция заложена в основу простейших и универсальных моделей тестеров. Выделяют несколько видов индикаторных отверток:
Простые
В корпус установлена рабочая электрическая схема, со стандартным набором элементов: транзистор, резистор, индикатор — неоновые лампочки. Нулевая фаза — человек, который замыкает контактную пластину. Инструмент не функционален — определяет напряжение на проводе, но часто не срабатывает при напряжении в сети меньше 60 Вольт. Не подходит для поиска обрыва сети.
Со светодиодами
Модели имеют конструктивные и функциональные отличия от примитивной модели. В качестве индикатора установлен светодиод, позволяющий проверять цепь при напряжении, не превышающем 60 Вольт. В пробниках этого типа бывает биполярный транзистор, батарейки, которые дают возможность выполнять бесконтактную проверку.
Светодиодные пробники подходят для определения обрывов в электрической цепи, тестируют схемы электрооборудования.
Универсальные
Портативные устройства с широкими возможностями. Инструментом этого типа выполняют тестирование контактным и бесконтактным способом, определяют обрыв, короткое замыкание с помощью «прозвона» сетей, в этом помогает световое и звуковое оповещение. Универсальные пробники используют при ремонте или настройке электронных приборов, транспорта, предназначены для работы с постоянным и переменным током. Работает тестер на батарейке, за зарядом которой следят. Если аккумулятор потеряет заряд, работать универсальная отвертка не будет.
Тип индикаторной отвертки выбирают в зависимости от предполагаемых работ. Для использования в быту достаточно простой модели, а для работы с электронными приборами выбирают универсальное устройство.
Где купить
Чтобы максимально быстро приобрести отвертку, можно посетить ближайший специализированный магазин.
Оптимальным же, по соотношению цена-качество, остаётся вариант покупки в Интернет-магазине АлиЭкспресс. Обязательное длительное ожидание посылок из Китая осталось в прошлом, ведь сейчас множество товаров находятся на промежуточных складах в странах назначения: например, при заказе вы можете выбрать опцию «Доставка из Российской Федерации»:
Тестер. Правила эксплуатации
Когда и как пользоваться индикаторной отверткой правильно, какие существует требования к личной безопасности пользователя?
Перед проверкой скрытой электропроводки следует обесточить помещение. Оголенные электропровода, проверять только тестером, не следует к ним прикасаться руками или проводниками. Нельзя использовать прибор во влажных помещениях, проверять исправность электрических цепей сырыми руками, будет ощутим проходящий через тело ток.
На корпусе инструмента не должно быть трещин, щелей и других повреждений. Если есть даже незначительные повреждения, устройство требуется заменить. Чинить поврежденный тестер не выгодно, покупка нового обойдется дешевле.
Проверка исправности прибора
Перед началом работы с отвёрткой следует убедиться в исправности инструмента.
Простой и быстрый способ, проверить устройство — вставить щуп-проводник поочередно в каждое отверстие розетки. Электрическое гнездо должно быть под напряжением. Если инструмент исправен, то при попадании на фазу загорится индикатор, извещающий о напряжении на контакте. Отсутствие светового сигнала и звукового, если это универсальный тип, говорит о неисправности тестера, выполнять проверку электрооборудования им нельзя.
Правила работы с разными типами тестеров
Принцип тестирования электрических сетей и оборудования простыми, светодиодными и универсальными отвёртками имеет некоторые отличия. Для получения достоверного результата необходимо следовать основным правилам работы с пробниками.
Проверка простым индикатором
Этот тип устройства помогает быстро определить наличие фазы, нагрузки на кабеле или розетке.
Тестер берут в руку, зажимают контактную поверхность.
Важно! Прикасаться к жалу устройства нельзя, по нему будет проходить напряжение в 220 Вольт, если проверяется розетка, плафон или выключатель.
Пробник прикладывают поочередно к контактам, определяют результат по индикатору.
Щуп прибора подносят к одному проводу, контакту, чтобы не произошло замыкания нуля и фазы. Результат получается поверхностный — такая проверка показывает наличие или отсутствие напряжения. Для более точного результата используют более универсальный тип тестера.
Проверка отверткой со светодиодом
Необходимо знать, как пользоваться отверткой индикатором со светодиодом, чтобы получать точные данные при проверке техники и электрической сети.
Поиск фазного провода осуществляется по аналогии с простым тестером — пальцем замыкается цепь фазоопределителя, жало прикладывается к контактам.
Светодиодное устройство, в отличие от примитивного пробника, поддерживает функцию бесконтактного тестирования.
При такой проверке не нужно замыкать контакт, им достаточно приложить отвертку к проводу, коробу или стене, где проходит скрытая проводка. Чувствительный прибор отреагирует сигналом диода на наличие напряжения в этом участке.
У бесконтактного способа тестирования есть минус — чувствительный прибор может показать наличие напряжения при обрыве сети. К плюсам можно отнести яркость светового сигнала, очень удобно при ярком освещении и возможность работать с низким напряжением.
Правила проверки универсальной индикаторной отверткой
Принцип проверки универсальным устройством почти не отличается от предыдущих типов тестеров. На многих моделях есть табло, на которое выводятся цифровые значения напряжения. Работать с таким прибором легче, но по стоимости они превышают более простые модели пробников.
На корпусе тестера находится контактная площадка для замыкания внутренней цепи и тумблер для переключения режимов работы устройства. При необходимости можно выставить контактный, бесконтактный и чувствительный режимы.
На всех моделях стандартные буквенные обозначения режимов:
O — работа выполняется по классическому варианту: пальцем замыкается сеть, проводник (жало) прикладывается к тестируемому элементу.
L — бесконтактный режим. К проверяемому объекту подносится или прикладывается контактная часть, обычно это торец рукоятки тестера. Если прибор попал под воздействие электрического поля, световой и звуковой сигналы оповещают о наличии напряжения.
H — высокочувствительный режим работы. Проверка бесконтактная, с низким порогом срабатывания. Эта функция помогает быстро найти скрытую электропроводку.
Основные виды проверки
В зависимости от типа и функциональности индикаторной отвертки, проводят контактную и бесконтактную проверку техники, оборудования, электрической сети.
Контактный способ
- При проверке патрона необходимо проявить аккуратность, чтобы не закоротить контакты цоколя, которые расположены очень близко друг от друга. Фаза приходит на внутренний контакт, а не на резьбу, в противном случае, может происходить утечка на корпус осветительного прибора.
- Если лампочки в люстре загораются неправильно или не все, то следует проверить подсоединение выключателя. Если на нулевой клемме загорается индикатор, это значит, что фаза попадает на нуль выключателя, проходя через лампочку люстры. В этом случае необходимо исправить ошибку монтажа.
- Проверка на утечку напряжения проводится, когда покалывает, щиплет руку от прикосновения к технике. Электрический прибор подключают к сети, запускают его работу и прикладывают к корпусу тестер. Утечка на корпус происходит, если индикатор загорается в пол канала. Индикатор будет загораться в полную силу, если есть прямой контакт фазного провода с корпусом устройства. В этих случаях технику следует отремонтировать или заменить.
Бесконтактный способ
Поиск обрыва
Бывает, что при подключении прибора через удлинитель, он не работает, чтобы исключить поломку механизма, нужно проверить его на возможный обрыв.
Индикаторная отвертка берется за жало, торец рукоятки (пяточку) прикладывают к изоляции удлинителя, включенного в исправную розетку.
Диод загорается, пробник ведут по всей длине провода. В том месте, где лампочка тухнет, возник перелом кабеля.
Когда с первой проверки не найден обрыв, необходимо выдернуть из розетки вилку удлинителя, перевернуть, затем воткнуть снова, повторить тестирование. Если действия не выявили неисправность удлинителя — проблема в приборе.
Скрытая электропроводка
Концы, замурованного в стену провода, прикладывают к «пяточке» и щупу отвертки. Если индикатор подает сигнал, обрыва в проводке нет, если провод поврежден, диод не загорится. Провод можно нарастить, если невозможно дотянуться пробником от одного конца до другого. Перед наращиванием дополнительную проводку проверить по аналогии.
Подвох электрической цепи
Бывает, что при тестировании розетки, пробник показывает наличие напряжения сразу на двух проводах. Возникает такой результат, если произошел обрыв нуль, а фаза по замкнутой цепи пошла дальше. Возможные причины:
- Обрыв нулевого провода в щитке подъезда. Устраняется проблема быстро — свой вывод на щитке отсоединяют, зачищают и снова соединяют.
- Выбитый автомат (пробка).
- Слабый контакт, повышенная нагрузка в распределительной коробке квартиры.
- Повреждение электропровода грызунами, ремонтными работами.
Устраняется проблема быстро — свой вывод на щитке отсоединяют, зачищают и снова соединяют.Фазоопределитель своими руками
Как сделать индикаторную отвертку своими руками, чтобы использовать ее для исследования электрооборудования.
Сделать ее можно используя простую электрическую схему. Собранный тестер позволит определить наличие напряжение в розетке, патроне и других электрических приборах.
Для сборки схемы необходимо взять резистор 2.5 МОм, резистор 100 Ом, транзистор, подойдет, КТ-312, светодиод и источник напряжения 3.5 вольта (батарейки). При сборке пробника учитывают, что база транзистора расположена справа, эмиттер слева, а коллектор в центре.
К коллектору транзистора припаивают минус светодиода. К плюсу диода припаивается резистор номиналом 100 Ом.
К эмиттеру КТ-312 припаивается минус источника питания. К выводу резистора на 100 Ом припаивается положительный вывод с источника питания. К базе транзистора припаивается резистор на 2.5 Мом, он будет исполнять роль щупа.
Проверку самодельным тестером выполняют по известному алгоритму. Вместо контактной площадки палец прикладывают на плюс или минус источника питания. Свободный вывод резистора прикладывают к клемме выключателя, контакту патрона, помещают поочередно в отверстия розетки.
При попадании на контакт под напряжением светодиод будет загораться, ничего не произойдет, если контакт резистора попадет на нуль.
Заключение
В заключение темы стоит отметить, что индикаторная отвертка любого типа должна быть в каждом доме. Устройство простое, работа с ним не требует особых навыков и сверхспособностей. С помощью этого устройства можно легко выявить проблему в электрической цепи квартиры, предотвратить поломку электроприбора, правильно произвести монтаж выключателей и розеток, избежать повреждения электропроводки во время ремонтных работ.
Видео по теме

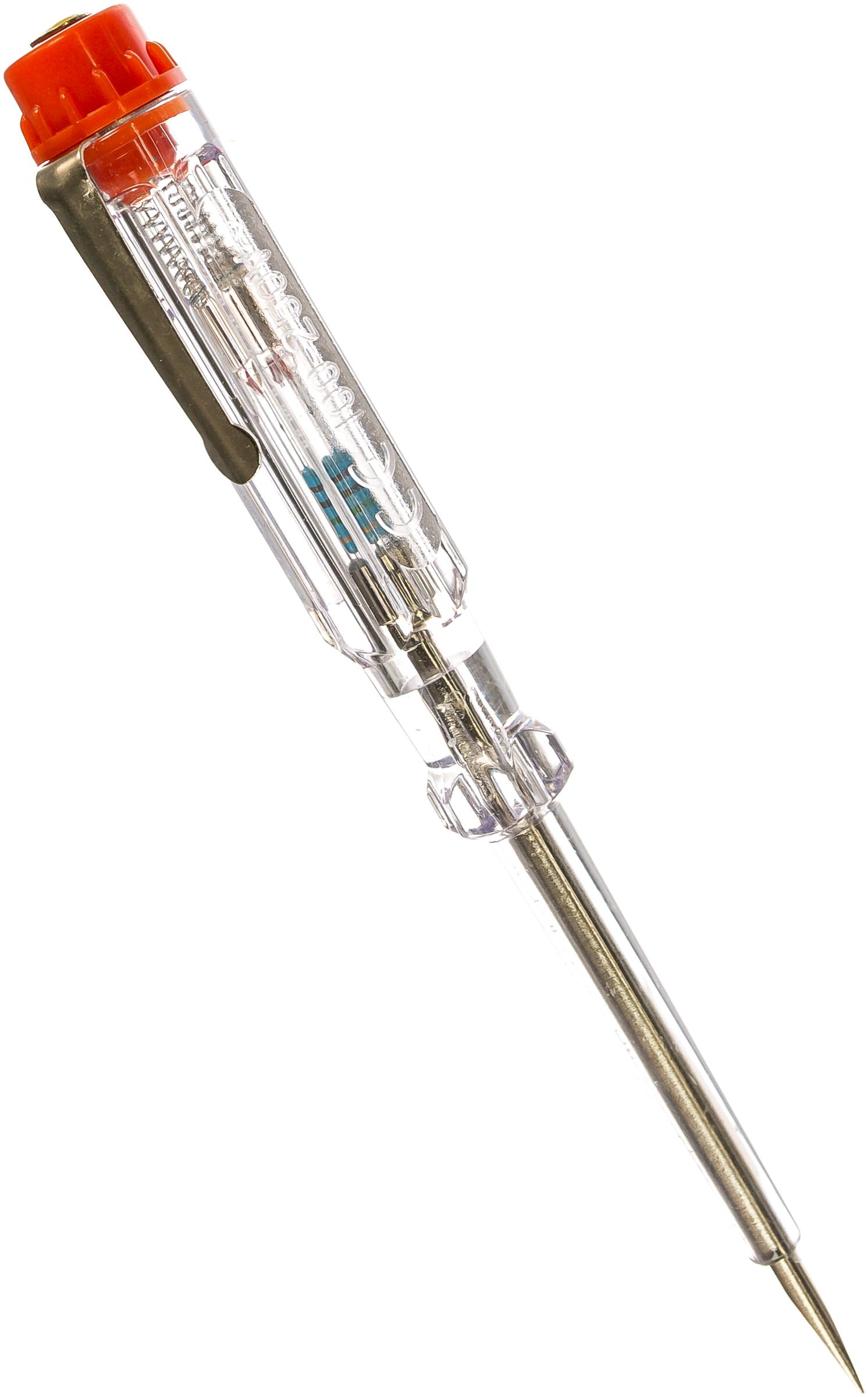

Пробник STAYER «STANDARD» электрический, 100-500В, 140мм, этикетка-флажок
Пробник электрический, STAYER, STANDARD, 2571-14_z01
применяется для определения наличия напряжения в проводниках
Технические характеристики и функции
Напряжение: 100-500 В
Длина: 140 мм
Материал рукояти: пластик
Вес: 0,0149 кг.
Высота: 2,8 см
Ширина: 4 см
Длина: 18,5 см
Элементы питания: нет
Особенности и преимущества
Электрический пробник, 100-500 В, 140 мм Stayer предназначен для проверки напряжения в сети. Цельнолитой корпус из пластмассы обеспечивает надежность конструкции. Лампочка на конце сигнализирует о присутствии напряжения в сети в диапазоне от 100 до 500 В. Длина пробника 140 мм.
Родина бренда: Германия
Страна производства: Китай
Индивидуальный штрихкод: 4034229147532
Вес товара в упаковке (Вес брутто),кг.
: 0,0149Длина,см.: 18,5Высота,см.: 2,8Ширина,см.: 4,1Комплект поставки (комплектация): нетДоставка Курьером по Москве в пределах МКАД-350 р Срок доставки: 1-2 дня
Доставка по Подмосковью осуществляется: до пункта выдачи заказов Boxberry.( Либо курьером Boxberry до двери)
Доставка в другие города России осуществляется: до пункта выдачи заказов Boxberry.(Либо курьером Boxberry до двери)
Адреса пунктов выдачи заказов Boxberry в вашем городе. Посмотреть здесь
Расчет стоимости доставки производится в корзине при оформлении заказа.
Внимание! Минимальная сумма заказа 1000 руб
САМОВЫВОЗ бесплатно из г Подольск
Сделайте заказ в интернет магазине. Для этого при оформлении заказа укажите способ доставки: самовывоз. После подтверждение заказа и наличие товара менеджером, вы сможете забрать заказ из пункта самовывоза по адресу: Подольск Проспект Юных Ленинцев 59
Доставка другими транспортными компаниями (ПЭК, Деловые линии, Восток сервис, Энергия, и другие) стоимость доставки до транспортной компании 350р.
плюс услуги транспортной компании.
Заказы доставляются до подъезда, без подъема на этаж.
Обратите внимание, курьер не проверяет работоспособность техники.
Заказ будет доставлен в удобный для вас день, заранее согласованным с менеджером нашего магазина.
Для уточнения деталей и внесения изменений по доставке свяжитесь с вашим менеджером.
Если доставка осуществляется на закрытую для въезда территорию, для получения товара встретьте курьера у ворот или заранее оформите ему пропуск, разрешающий въезд. В данном случае все расходы по оформлению необходимых для допуска документов берет на себя покупатель.
При получении товара проверьте коробку на отсутствие повреждений, следов вскрытия, помятостей. Затем вскройте упаковку, осмотрите внимательно товар, проверьте комплектацию.
Если заказ был оформлен от имени юридического лица, для получения товара необходимо предоставить доверенность от организации или печать.
Без необходимых документов или печати отгрузка товаров не производится. Повторная доставка является платной услугой и оплачивается отдельно.- Вместе с заказом вы получаете:
- товарный чек — для физических лиц;
- оригинал счета, накладную, счет-фактуру — для юридических лиц;
Без необходимых документов или печати отгрузка товаров не производится. Повторная доставка является платной услугой и оплачивается отдельно.Простой электрический пробник-индикатор | Мастер Винтик. Всё своими руками!
Добавил: Chip,Дата: 13 Дек 2014Как проверить лампочку, выключатель, предохранитель…?
Для проверки предохранителя, электрической лампочки накаливания, кипятильника, удлинителя и т.п. совсем необязательно покупать дорогой мультиметр. Можно самому за несколько минут собрать простейший пробник на одной батарейке.
Тестер электропроводности, состоящий из батарейки, электрической лампочки и двух проводов, показывает, годна ли лампочка или предохранитель, исправен ли выключатель или патрон лампы. Отключив элемент от основной цепи, вы просто присоединяете его к клеммам тестера.
Если лампочка загорается, значит электрическая цепь есть. Если лампочка в пробнике не горит, значит нет контакта, неисправен проверяемый эл.прибор.
Такой пробник-индикатор очень легко сделать самому. Возьмите лампочку напряжением в 6,3 в. и патрон.
Далее присоедините кусок тонкого гибкого провода к каждой клемме патрона. Используя толстую резину, присоедините патрон к батарейке напряжением 4,5 в. при помощи плоского хомутика.
Соедините гибким проводом положительную клемму патрона с положительной клеммой батарейки.
Присоедините свободный конец другого гибкого провода к зажиму типа «крокодильчик».
Отведите третий кусок гибкого провода от отрицательной клеммы батарейки ко второму зажиму типа «крокодильчик» и присоедините оба зажима к прибору или элементу цепи, который вы хотите проверить.
Всё! Пробник готов!
Как проверить предохранитель, лампочку, удлинитель, эл.цепь?
Когда перегорает, например, предохранитель, бывает, что и невидно следов, особенно если он керамический.
В этом случае нам пригодится наш пробник электрической цепи. Подключаем проверяемый предохранитель к зажимам типа «крокодильчик». Если лампочка загорится, предохранитель исправен и причину следует искать в другом месте. Если лампочка не загорается, предохранитель перегорел — замените его на новый. Так же проверяем лампочку, кипятильник, ТЭН, выключатель, новогоднюю гирлянду на эл. лампочках, удлинитель. Этот список можно долго продолжать. Такой простой приборчик всегда нужен в доме.
Давайте рассмотрим несколько схем простых пробников, найденных в Интернет.
Простой пробник на светодиодах
Усовершенствованный пробник. Использование светодиодов уменьшают потребление тока у батареи. Способен проверять направление тока.
Пробник на одном транзисторе.
Подойдёт любой маломощный транзистор прямой проводимости. Этот пробник уже может проверять более высокоомные цепи. Например, обмотки трансформатора.
Простой пробник для проверки напряжения в эл.
цепях автомобиляПробник со стрелочным индикатором.
Этот пробник может проверять более высокоомные цепи. Например, обмотки трансформатора, проводимость диодов, транзисторов.
Удачи в ремонте!
ПОДЕЛИТЕСЬ С ДРУЗЬЯМИ
П О П У Л Я Р Н О Е:
- Памятка начинающим радиолюбителям!
- ESR-tester своими руками
- Зарядка для телефона от солнца
Начинающим радиолюбителям, не очень хорошо разбирающимся в электронике, будет сложно воплотить в жизнь описанные на сайте схемы и различные устройства. Они не возьмутся за их изготовление из за множества простых вопросов и препятствий, возникающих на их пути.
Поэтому, ниже приведены основные сведения, которые помогут сделать первый шаг в загадочный мир радиоэлектроники.
Подробнее…
Прибор для проверки эквивалентного последовательного сопротивления (ЭПС) электролитических конденсаторов
При ремонте аппаратуры часто появляется необходимость в проверке электролитических конденсаторов.
Они наиболее частые виновники поломок.
Состояние конденсаторов часто видно визуально: они вздутые, подтёкшие. Но иногда казалось бы на вид хороший конденсатор при проверке оказывается неисправным.
Эту задачу поможет решить прибор для проверки ESR или эквивалентного последовательного сопротивления (ЭПС) .
Подробнее…
Солнечная батарея для зарядки телефона
Конечно, хорошо было бы если телефон заряжался или хотя бы частично подзаряжался от источника солнечной энергии. Производители телефонов почему-то не производят самозаряжающиеся телефоны. Но всё же есть такой телефон (Samsung E1107), который в идеальных условиях может полностью зарядится от солнца за 55 часов. Жалко не везде есть так называемые идеальные условия.
Подробнее…
Популярность: 11 264 просм.
Электрический пирсинг-зонд Фила, 11 дюймов
Цвет трубки изменился на белый.
Мы скоро обновим картинку, приносим извинения за неудобства.
Фил Фурнье, Технология года NAPA, а теперь и мастер исследования!
Этот зонд устраняет проблемы, возникшие с предыдущими пробивающими зондами. Разработан и протестирован техником для технических специалистов.
* Большой вылет = 11 дюймов
* Прокалывает провода от 10 до 18 калибра
* Соединение с гнездом типа «банан» или зажимом типа «крокодил» прямо на стержне чуть ниже ручки
* 5 прокалывающих штифтов обеспечивают хорошее соединение
* Управление одной рукой
Что нового в пирсинг-зонде Фила
1- Вал состоит из более толстой стенки.В более ранних версиях использовался более тонкий материал, который имел тенденцию к растрескиванию и разрушению
2- Наконечник немного больше, чем раньше. Несмотря на то, что наконечник сужается к концу, требуется твердая рука, чтобы разделить плотно скрепленные провода.
ПРИМЕЧАНИЯ:
Чтобы зонд работал в течение долгого времени, мы предлагаем вам сделать следующее:
1- Когда этот зонд протыкает провод, вы должны поддерживать его вес и не позволять ему висеть.
Длинный зонд действует как рычаг, который прикладывает чрезмерное усилие к иглам и тонкому наконечнику, что может привести к повреждению зонда.Мы предлагаем вам надежно закрепить зонд на каком-либо неподвижном объекте с помощью малярной ленты, резинки и т. Д.
2- Этот зонд подпружинен и протыкает провод самостоятельно. Попытка вставить иглы в проволоку может повредить зонд.
3- Не роняйте его.
4- Не позволяйте никому его использовать! Заемщики могут злоупотреблять!
Внимание!
Датчик Фила разработан для использования только в цепях постоянного тока низкого напряжения, таких как цепи автомобильной системы постоянного тока 12 В.ЗАПРЕЩАЕТСЯ использовать устройство в высоковольтных цепях переменного тока (переменного тока) в доме или в здании, поскольку существует опасность поражения электрическим током.
ScannerDanners работает в перевернутом виде и использует зонд Фила для доступа к соленоиду.
Затем он проверяет драйвер с помощью контрольной лампы и датчика мощности 4. Это видео относится к разделу 3 его книги «Диагностика производительности двигателя».ScannerDanner использует зонд Фила и жидкую ленту на Ford Crown Victoria 1997 года выпуска с 4.Двигатель 6л, который не заводится. Нет опорного напряжения 5 В и индикатора проверки двигателя.
Фил говорит: «Не пропускайте ток …»
Руководство по выбору электрических щупов
Изображение предоставлено: Krytar, Inc. | E-Z-HOOK | Extech Instruments, компания FLIR | Hoyt Electrical Instrument Works, Inc.
Электрические щупы используются для установления соединения между проверяемой цепью и измерительным прибором.Есть несколько основных видов продукции. Датчики напряжения используются для измерения напряжения.
Токовые пробники используются для измерения тока. Пробники осциллографа имеют заданную рабочую полосу пропускания и, в некоторых случаях, имеют встроенные переключаемые аттенюаторы. Дифференциальные пробники используются для измерения дифференциальных сигналов, относящихся друг к другу, а не к земле. Напротив, несимметричные измерительные щупы представляют собой электрические испытательные щупы, используемые для измерения сигналов, относящихся к земле. Логические пробники используются для измерения логических уровней в цифровых схемах.Полупроводниковые зонды и зонды высокой плотности представляют собой тонкие подпружиненные зонды, которые обычно устанавливаются в испытательном приспособлении. Эти электрические испытательные щупы используются для проверки полупроводниковых межсоединений и печатных плат высокой плотности.
Различные типы датчиков
К другим типам электрических пробников относятся коаксиальные пробники, пробники полярности, пробники целостности, высокочастотные пробники, высоковольтные пробники, магнитные пробники и оптические пробники.
Коаксиальный испытательный зонд представляет собой подпружиненный проводящий сигнал зонд, изолированный от корпуса или экранирующей трубки диэлектрическим материалом.Коаксиальные испытательные пробники имеют номинальный номинальный импеданс, аналогичный коаксиальному кабелю. Датчик полярности автоматически определяет полярность тестируемой цепи. Датчик целостности используется для проверки состояния цепи при непрерывном подключении. Обычно пробники для проверки целостности поставляются в комплекте с прибором для проверки целостности цепи. Зонд высокого напряжения используется для измерения сигналов высокого напряжения. Магнитные датчики определяют магнитные поля в устройствах с электромагнитным управлением, шаговых переключателях, реле, клапанах и катушках. Оптические пробники — это электрические испытательные пробники, которые преобразуют оптические сигналы в электрические для удобного анализа осциллографов и других устройств.
Как выбрать правильный зонд
Выбор пробников для электрических испытаний требует анализа технических характеристик.
Коэффициент затухания — это величина, на которую электрический испытательный щуп уменьшает амплитуду измеряемого сигнала. Это расширяет диапазон измерения для такого инструмента, как осциллограф. Например, пробник 10X уменьшает измеряемый сигнал до 0,1 его амплитуды, позволяя измерительному прибору измерять сигналы в десять раз больше, чем позволяет его максимальный диапазон.Обычно можно выбрать 1X, 10X, 100X, 500X и 1000X.
Конфигурации датчиков
Существует множество различных конфигураций электрических испытательных щупов. Электрический испытательный зонд с зажимом типа «крокодил» имеет подпружиненную губку с зубчатыми зубьями, которые захватывают измеряемую точку. Изогнутый металлический электрический испытательный зонд имеет изогнутые металлические контакты, относительно мелкие куски металла, которые имеют криволинейную форму для обеспечения консольного эффекта. Обычно металлические контакты затем формуются или вставляются в непроводящий носитель.
Часть металлического контакта выступает под держателем для прикрепления к печатной плате (PCB) посредством поверхностного монтажа или межсоединения через сквозные отверстия. Конфигурация платы или микросхемы имеет специальный наконечник пробника, который используется для проверки сигналов на печатных платах и микросхемах интегральных схем. Другие конфигурации включают токопроводящие эластомеры, удлиненный тонкий наконечник, плоское лезвие, крючок, штифт и гнездо, зажим, карту зонда, выступ для лопаты, подпружиненный и беспроводной.
Связанные стандарты
- ASTM B667 — СТАНДАРТНАЯ ПРАКТИКА СОЗДАНИЯ И ИСПОЛЬЗОВАНИЯ ДАТЧИКА ДЛЯ ИЗМЕРЕНИЯ СОПРОТИВЛЕНИЯ ЭЛЕКТРИЧЕСКОГО КОНТАКТА
- UL 61010B-2-031 — ЭЛЕКТРИЧЕСКОЕ ОБОРУДОВАНИЕ ДЛЯ ИЗМЕРЕНИЙ, КОНТРОЛЯ И ИСПОЛЬЗОВАНИЯ В ЛАБОРАТОРИИ; ЧАСТЬ 2: ОСОБЫЕ ТРЕБОВАНИЯ К СБОРКАМ РУЧНЫХ ДАТЧИКОВ ДЛЯ ИЗМЕРЕНИЙ И ИСПЫТАНИЙ ЭЛЕКТРИЧЕСКИХ ТОЧЕК
- IEC 61010-031 — ТРЕБОВАНИЯ БЕЗОПАСНОСТИ ДЛЯ ЭЛЕКТРИЧЕСКОГО ОБОРУДОВАНИЯ ДЛЯ ИЗМЕРЕНИЙ, КОНТРОЛЯ И ИСПОЛЬЗОВАНИЯ В ЛАБОРАТОРИИ — ЧАСТЬ 031: ТРЕБОВАНИЯ БЕЗОПАСНОСТИ ДЛЯ УЗЛОВ ПЕРЕНОСНЫХ ЗОНДОВ ДЛЯ ИЗМЕРЕНИЙ И ИСПЫТАНИЙ ЭЛЕКТРИЧЕСКИХ ИЗМЕРЕНИЙ
Датчик электрического сопротивления — обзор
6.
2.2 Методы измерения электрического сопротивленияДля контроля электрического сопротивления используются датчики электрического сопротивления, которые можно рассматривать как электронных бланков коррозии . Как и купоны, датчики электрического сопротивления обеспечивают базовое измерение потерь металла, но, в отличие от купонов, величина потери металла может быть измерена в любое время и с любой частотой, когда датчик находится на месте и постоянно подвергается воздействию технологического потока.
Метод электрического сопротивления измеряет изменение сопротивления (Ом) корродирующего металлического элемента, подвергающегося воздействию технологического потока.Воздействие коррозии на поверхность элемента вызывает уменьшение площади поперечного сечения с соответствующим увеличением электрического сопротивления. Увеличение сопротивления связано с потерей металла; потеря металла как функция времени — это скорость коррозии. Хотя это все еще метод с усреднением по времени, время отклика для мониторинга электрического сопротивления намного короче, чем для купонов для похудания.
Зонды электрического сопротивления обладают всеми преимуществами купонов, плюс: (1) можно получить скорость прямой коррозии, (2) зонд остается установленным на линии до тех пор, пока не истечет срок эксплуатации, и (3) они быстро реагируют на нарушения коррозии. и может использоваться для срабатывания сигнализации.
При переработке высококислотной нефти контуры с температурой технологической жидкости выше 180 ° C (355 ° F) наиболее подвержены коррозии, поэтому в линии вставляются датчики электрического сопротивления. В таких случаях датчики устанавливаются на входных линиях топки атмосферных и вакуумных установок, контурах атмосферного газойля и вакуумного газойля, а также контуров восстановленной сырой нефти и коротких остатков. Они также используются в линии подачи к установке каталитического крекинга с псевдоожиженным слоем (предпочтительно в контуре фильтра) и линии подачи углеводородов (приблизительно при 200 ° C, 390 ° F) до того, как загрузка поступает в реакторы.В более общем смысле местоположения зонда идентифицируются на основе условий потока и геометрии линии.
Идеальные места — это отдельные нагнетательные патрубки насоса, контуры регулирующих клапанов после регулирующих клапанов, а также внутри защитных гильз или рядом с ними.
Доступны две формы зондового элемента: (1) заподлицо и (2) цилиндрические. Кроме того, можно выбрать из нескольких конфигураций монтажа, наиболее распространенная из которых позволяет вставлять и извлекать датчики в условиях полного рабочего процесса без останова.
Зонды для промывки используются для достижения наилучших тепловых характеристик там, где желателен или необходим утопленный монтаж со стенкой трубы.Типичный пример — это нижняя строка. В этих случаях водяная пленка обычно собирается в нижней части линии и является основной причиной коррозии. Промывочный зонд гарантирует, что весь элемент зонда подвергается воздействию водяной пленки. Таким образом, он хорошо подходит для воздушных линий установки перегонки сырой нефти (CDU) и установки вакуумной перегонки (VDU).
Цилиндрические зонды подходят практически для любой агрессивной среды, поскольку нет другого уплотнительного материала, кроме основного металла.
Площадь измерения элемента в этой конструкции намного больше и подходит для использования в однофазном потоке.
Произошла ошибка при настройке пользовательского файла cookie
Этот сайт использует файлы cookie для повышения производительности. Если ваш браузер не принимает файлы cookie, вы не можете просматривать этот сайт.
Настройка вашего браузера для приема файлов cookie
Существует множество причин, по которым cookie не может быть установлен правильно. Ниже приведены наиболее частые причины:
- В вашем браузере отключены файлы cookie.Вам необходимо сбросить настройки своего браузера, чтобы он принимал файлы cookie, или чтобы спросить вас, хотите ли вы принимать файлы cookie.
- Ваш браузер спрашивает вас, хотите ли вы принимать файлы cookie, и вы отказались. Чтобы принять файлы cookie с этого сайта, нажмите кнопку «Назад» и примите файлы cookie.
- Ваш браузер не поддерживает файлы cookie. Если вы подозреваете это, попробуйте другой браузер.
- Дата на вашем компьютере в прошлом. Если часы вашего компьютера показывают дату до 1 января 1970 г., браузер автоматически забудет файл cookie.Чтобы исправить это, установите правильное время и дату на своем компьютере.
- Вы установили приложение, которое отслеживает или блокирует установку файлов cookie. Вы должны отключить приложение при входе в систему или проконсультироваться с системным администратором.
Если вы подозреваете это, попробуйте другой браузер.Почему этому сайту требуются файлы cookie?
Этот сайт использует файлы cookie для повышения производительности, запоминая, что вы вошли в систему, когда переходите со страницы на страницу. Чтобы предоставить доступ без файлов cookie потребует, чтобы сайт создавал новый сеанс для каждой посещаемой страницы, что замедляет работу системы до неприемлемого уровня.
Что сохраняется в файле cookie?
Этот сайт не хранит ничего, кроме автоматически сгенерированного идентификатора сеанса в cookie; никакая другая информация не фиксируется.
Как правило, в файлах cookie может храниться только информация, которую вы предоставляете, или выбор, который вы делаете при посещении веб-сайта. Например, сайт не может определить ваше имя электронной почты, пока вы не введете его. Разрешение веб-сайту создавать файлы cookie не дает этому или любому другому сайту доступа к остальной части вашего компьютера, и только сайт, который создал файл cookie, может его прочитать.
Сверхпроводники — четырехточечный зонд
Четырехточечный электрический зонд — очень универсальное устройство, широко используемое в физике для исследования электрических явлений. Colorado Superconductor Inc. специально разработала два четырехточечных сверхпроводящих устройства из материалов YBa2Cu3O7 и Bi2Sr2Ca2Cu3O10 для таких исследований. Комплекты Complete Exploration Kit и Super Exploration Kit содержат четырехточечные электрические зонды.
Когда простое измерение электрического сопротивления испытуемого образца выполняется путем присоединения к нему двух проводов, один случайно также измеряет сопротивление точки контакта проводов с образцом.
Обычно сопротивление точки контакта (называемое контактным сопротивлением) намного меньше, чем сопротивление образца, и поэтому им можно пренебречь. Однако при измерении очень малого сопротивления образца, особенно в условиях переменных температур, контактное сопротивление может доминировать и полностью скрывать изменения сопротивления самого образца. Это ситуация, которая существует для сверхпроводников.
Влияние контактного сопротивления можно устранить с помощью четырехточечного щупа.Схема четырехточечного датчика показана на рисунке 2 ниже. На этой схеме к тестируемому образцу присоединены четыре провода (или зонда). Постоянный ток пропускается по всей длине образца через зонды, обозначенные на рисунке 1 и 4. Это можно сделать с помощью источника тока или источника питания, как показано на рисунке. Многие источники питания имеют встроенное устройство считывания токового выхода. В противном случае для получения значения тока можно использовать амперметр, включенный последовательно с этой схемой.
Блок питания мощностью 5 Вт, способный производить до 0.5 ампер требуется для экспериментов, описанных для наших сверхпроводящих устройств.
Если образец имеет какое-либо сопротивление прохождению электрического тока, тогда будет падение потенциала (или напряжения) по мере того, как ток течет по образцу, например, между двумя проводами (или зондами), обозначенными 2 и 3 в фигура. Падение напряжения между датчиками 2 и 3 можно измерить цифровым вольтметром. Сопротивление образца между щупами 2 и 3 представляет собой отношение напряжения, регистрируемого цифровым вольтметром, к значению выходного тока блока питания.Высокое сопротивление цифрового вольтметра сводит к минимуму ток, протекающий через часть схемы, содержащую вольтметр. Таким образом, поскольку отсутствует падение потенциала на контактном сопротивлении, связанном с датчиками 2 и 3, измеряется только сопротивление, связанное со сверхпроводником между датчиками 2 и 3.
Четырехточечные датчики в комплекте Complete Exploration Kit и Super Exploration Kit заключены в прочный латунный корпус.
С одной стороны корпуса виден сверхпроводящий диск.Алюминиевая заглушка вставлена на заднюю сторону латунного корпуса для герметизации и защиты соединений зонда со сверхпроводником. Пожалуйста, не пытайтесь снять заглушку. Соответствующая термопара также прикреплена к сверхпроводнику в этом корпусе. Эта термопара относится к типу «Т».
Корпус четырехточечного сверхпроводящего электрического зонда Bi2Sr2Ca2Cu3O10 больше, чем корпус YBa2Cu3O7. На алюминиевых задних сторонах зондов нанесена печать BSCCO или YBCO для дальнейшей идентификации.
На иллюстрации на рисунке 3 ниже, показывает характерные черты четырех устройств точки зонда. Пара черных проводов являются токоотводами для ввода тока от источника питания, и помечены как зонды 1 и 4 на рисунке 2. паром желтых проводов являются датчиками измерения напряжения для измерения падения напряжения на сверхпроводник с с помощью цифрового вольтметра, и на рис. 2 они обозначены датчиками 2 и 3. Красный и синий провода являются выводами термопары.
Информация предоставлена CSI Superconductors
Ультра емкостный углеродный нейронный зондпозволяет одновременно проводить длительную электрическую стимуляцию и обнаружение нейротрансмиттера высокого разрешения.
Шуэллер, О. Дж. А., Бриттен, С. Т., Марзолин, К. и Уайтсайдс, Г. М. Изготовление и характеристика МЭМС из стеклоуглерода. Chem. Матер. 9 , 1399–1406 (1997).
CAS Статья Google Scholar
Ранганатан С., Маккрири Р. Л., Маджжи С. М. и Маду М. Углерод на основе фоторезиста для микроэлектромеханических систем и электрохимических применений. J. Electrochem. Soc. 147 (1), 277–282 (2000).
CAS Статья Google Scholar
Vomero, M. et al. . Новая техника переноса рисунка для монтажа стеклоуглеродных микроэлектродов на гибкие полимерные подложки.
Журнал микромеханики и микротехники 26 , 36–44 (2016).
Артикул Google Scholar
Вомеро, М. и др. . Высокостабильные интерфейсы из стеклоуглерода для долговременной нейронной стимуляции и малошумной записи мозговой активности. Nature Sci. Отчет 7 , 40332, https://doi.org/10.1038/srep40332 (2017).
ADS CAS Статья Google Scholar
Kassegne, S. et al. .Электрический импеданс, электрохимия, механическая жесткость и возможность настройки твердости в электродах MEMS µECoG из стеклоуглерода. Microelectronic Eng. 133 , 36–44 (2015).
CAS Статья Google Scholar
Козай, Т. Д. и Кипке, Д. Р. Шаттл для введения с самоорганизующимися монослойными покрытиями с карбоксильными концевыми группами для имплантации гибких полимерных нейронных зондов в мозг.
J. Neurosci.Методы 184 , 199–205 (2009).
CAS Статья PubMed Google Scholar
Новоселов К.С. и др. . Эффект электрического поля в атомно тонких углеродных пленках. Наука 306 (5696), 666–669 (2004).
ADS CAS Статья PubMed Google Scholar
Нараян Дж. И Бхаумик А.Новая фаза углерода, ферромагнетизма и превращения в алмаз. Журнал прикладной физики . 118 (21), 215303 (2015).
Hu, M., et al., . Сжатый стеклоуглерод: сверхпрочная и эластичная взаимопроникающая графеновая сеть. Научные достижения , E1603213, (2017).
Иевинс, А. и Мориц, К. Т. Терапевтическая стимуляция для восстановления функции после травмы спинного мозга. Physiology (Bethesda) 32 , 391–8 (2017).
Google Scholar
Bucher, E. S. et al. . Гибкая программная платформа для сбора и анализа данных циклической вольтамперометрии с быстрым сканированием. Anal Chem ., 5 ноября 85 (21), 10344–53 https://doi.org/10.1021/ac402263x (2013).
Сонг, В., Чыонг, Д. К., Биксон, М. и Мартин, Дж. Х. Транспинальная стимуляция постоянным током немедленно изменяет моторные сенсомоторные карты коры головного мозга. Стимуляция мозга: фундаментальные, трансляционные и клинические исследования нейромодуляции 10 (1), e18 (2017).
Артикул Google Scholar
Винни, Дж., Йошида, К. и Хофманн, У. Г. Механика имплантата In vivo гибких матриц микроэлектродов ACREO на основе кремния в коре головного мозга крыс. Транзакции IEEE по биомедицинской инженерии 53 (5), 934–940 (2006).
Артикул Google Scholar
Ансальдо А.
, Кастаньола Э., Маджолини, Э., Фадига, Л. и Риччи, Д. Превосходные электрохимические характеристики углеродных нанотрубок, выращенных непосредственно на острых микроэлектродах. САУ Нано 5 (3), 2206–2214 (2011).
CAS Статья PubMed Google Scholar
Кастаньола, Э., Ансальдо, А., Фадига, Л. и Риччи, Д. Микроэлектроды, покрытые углеродными нанотрубками с химическим осаждением из паровой фазы, для интракортикальной нейронной записи. Physica status solidi (b) 247 (11–12), 2703–2707 (2010).
ADS CAS Статья Google Scholar
Ван К., Фишман Х. А., Дай Х. и Харрис Дж. С. Нейронная стимуляция с помощью массива микроэлектродов из углеродных нанотрубок. Nano Lett. 6 (9), 2043–2048, https://doi.org/10.1021/nl061241t (2006).
ADS CAS Статья PubMed Google Scholar
Лу, Ю., Лю, Х., Ричардсон, А.Г., Лукас, Т. Х. и Кузум, Д. Гибкая матрица нейронных электродов на основе пористого графена для кортикальной микростимуляции и восприятия. Научные отчеты , 6: 33526, https://doi.org/10.1038/srep33526.
Коган С.Ф. Нейростимуляция и регистрирующие электроды. Annu. Преподобный Биомед. Англ. 10 , 275–309 (2008).
CAS Статья PubMed Google Scholar
Cui, X.И Мартин, Д. С. Нечеткие золотые электроды для снижения импеданса и улучшения адгезии с электроосажденными пленками из проводящего полимера. Сенсорные приводы. 103 , 384–399 (2003).
CAS Статья Google Scholar
19 Макдональд Дж. Р. Спектроскопия импеданса: акцент на твердых материалах и системах (Wiley, 1987).
Паркер, Дж. Р. и др. . Испытания матриц тонкопленочных электродов для кохлеарных имплантатов будущего, Биомедицинские исследования в 3-м тысячелетии.
Труды учредительной конференции викторианской главы Общества инженеров в медицине и биологии IEEE, Колфилд, Виктория, (1999)
Саманта, П.В., Гонсалвес, Ф., Фрейтас, ММА, Перейра, MFR & Figueire , JL Поверхностная активация углеродного углерода на полимерной основе. 42 (7), 1321–1325 (2004).
Google Scholar
Гоши Н., Вомеро Н., Дриг, И. и Кассегне, С. Моделирование и характеристика границы раздела ткань / электрод в емкостных стеклоуглеродных электродах µECoG. ECS Trans. 72 (1), 83–90, https://doi.org/10.1149/07201.0083 (2016).
CAS Статья Google Scholar
Редди, В. М. и др. . Определение дофамина в присутствии аскорбиновой кислоты и мочевой кислоты с использованием электрода из модифицированной поли (Spands Reagent) углеродной пасты. Mater Sci Eng C Mater Biol Appl. 57 , 378–86, https://doi.
org/10.1016/j.msec.2015.08.005 (2015).
Артикул Google Scholar
Хирабаяси М., Мехта Б., Вахиди Н. В., Хосла А. и Кассегне С. Функционализация и характеристика углеродных микроструктур на основе пиролизованного полимера для платформ бионаноэлектроники. Журнал микромеханики и микротехники 23 (11), 115001 (2013).
ADS Статья Google Scholar
Кастаньола, Э., Бисо, М. и Риччи, Д. Совершенствование методов совместного осаждения полипиррола и углеродных нанотрубок для электродов с высоким переносом заряда. Phys. Статус Solidi (B). 246 , 2469–2472 (2009).
ADS CAS Статья Google Scholar
Кастаньола, В., Байон, К., Декамп, Э.И Берго, С. Морфология и проводимость слоев ПЭДОТ, полученных различными электрохимическими методами. Synth. Встретились.
189 , 7–16 (2014).
CAS Статья Google Scholar
Castagnola, E. et al. . Сверхгибкое и подходящее для мозга устройство для микро-электрокортикографии с микроэлектродами, покрытыми низкоомными PEDOT-углеродными нанотрубками, Neural Engineering (NER), 2013 6-я Международная конференция IEEE / EMBS, , 927–930 (2013).
Venkatraman, S. et al. . In Vivo и In Vivo Оценка микроэлектродов PEDOT для нервной стимуляции и записи. IEEE Trans Neural Syst Rehabil Eng. 19 (3), 307–16, https://doi.org/10.1109/TNSRE.2011.2109399 (2011).
Артикул PubMed Google Scholar
Beebe, X. & Rose, T. L. Пределы инжекции заряда для электродов из активированного оксида иридия с 0.Импульсы длительностью 2 мс в физиологическом растворе с бикарбонатным буфером. IEEE Trans. Биомед.
Англ. 35 , 494–95 (1988).
CAS Статья PubMed Google Scholar
Kassegne, S. K. et al. . Численное моделирование переноса и накопления ДНК на электронно-активных биочипах. Журнал датчиков и исполнительных механизмов B: Химическая промышленность 94 , 81–98 (2003).
CAS Статья Google Scholar
Джонсон, Л. А. и др. . Прямая электрическая стимуляция соматосенсорной коры у людей с использованием электродов электрокортикографии: качественный и количественный отчет. J. Neural Eng. 10 , 036021 (2013).
ADS CAS Статья PubMed PubMed Central Google Scholar
Ордонез, Дж. С., Бёлер, К., Шуэттлер, М. и Стиглиц, Т. Долгосрочные исследования адгезии полиимида к неорганическим и металлическим слоям. MRS Online Proceeding 1466 , 7–13, https://doi.
org/10.1557/opl.2012.1198 (2012).
Google Scholar
Diaz-Botia, C. et al. . Электроды из карбида кремния для центральной и периферической нервной системы. J. Neural Eng. 14 (5), 056006, https://doi.org/10.1088/1741-2552/aa7698 (2017).
ADS CAS Статья PubMed Google Scholar
Арреага-Салас, Д. Э. и др. . Интеграция электродов с высокой емкостью инжекции заряда в нейронные интерфейсы для размягчения полимеров. ACS Appl. Матер. Интерфейсы 7 (48), 26614–26623, https://doi.org/10.1021/acsami.5b08139 (2015).
CAS Статья PubMed Google Scholar
Vomero, M. et al. . Включение карбида кремния и алмазоподобного углерода в качестве промоторов адгезии улучшает стабильность матриц ЭКоГ из тонкопленочного стеклообразного углерода in vitro и in vivo, Advanced Biosystems , принято в октябре 2017 г.
https://doi.org/10.1002/adbi.201700081.
Вейланд, Дж. Д., Андерсон, Д. Дж. И Хумаюн, М. С. Электрические свойства In Vivo для стимулирующих электродов из оксида иридия и нитрида титана. Биомедицинская инженерия, IEEE Transactions on 49 , 1574–1579 (2002).
Артикул Google Scholar
Коган, С. Ф., Гузелиан, А. А., Агнью, В. Ф., Юэн, Т. Г. и Маккрири, Д.Б. Чрезмерная пульсация разрушает активированные пленки оксида иридия, используемые для интракортикальной нервной стимуляции. Журнал методов нейробиологии 137 , 141–150 (2004).
CAS Статья PubMed Google Scholar
Cui, X. T. & Zhou, D. D. Поли (3,4-этилендиокситиофен) для хронической нервной стимуляции. IEEE Trans Neural Syst Rehabil Eng. 15 (4), 502–508, https://doi.org/10.1109 / TNSRE.2007.909811 (2007).
Артикул PubMed Google Scholar
Уилкс, С. Дж., Ричардсон-Бернс, С. М., Хендрикс, Дж. Л., Мартин, Д. К. и Отто, К. Дж. Поли (3,4-этилендиокситиофен) в качестве материала микронейронного интерфейса для электростимуляции. Границы нейроинженерии 2 , 7 (2009).
CAS Статья PubMed PubMed Central Google Scholar
Роуз Т., Келлихер Э. и Роббли Л. Оценка конденсаторных электродов для интракорковой нервной стимуляции. Журнал методов нейробиологии 12 , 181–193 (1985).
CAS Статья PubMed Google Scholar
Ян, Э. и др. . Электроды из слоистых углеродных нанотрубок и полиэлектролита превосходят традиционные материалы нейронного интерфейса. Nano Letters 9 , 4012–4018, https: // doi.org / 10.1021 / nl7z (2009 г.).
ADS CAS Статья PubMed Google Scholar
Castagnola, E. et al. . Покрытые PEDOT-CNT низкоомные, сверхгибкие и подходящие для мозга матрицы микро-ЭКоГ. Транзакции IEEE по нейронным системам и реабилитационной инженерии 23 , 342–350 (2015).
Артикул PubMed Google Scholar
Буллара Л., Маккрири Д., Юэн Т. и Агнью В. Микроэлектрод для доставки заряда определенной плотности. Журнал методов нейробиологии 9 , 15–21 (1983).
CAS Статья PubMed Google Scholar
Prasad, A. et al. . Абиотико-биотическая характеристика матриц Pt / Ir микроэлектродов в хронических имплантатах. Frontiers in Neuroengineering 4 (7), 2, https: // doi.org / 10.3389 / fneng.2014.00002 (2014).
Google Scholar
Kozai, T. D. Y. и др. . Хронический In vivo Оценка PEDOT / CNT для стабильных нейронных записей.
IEEE Trans Biomed Eng 63 (1), 111–119, https://doi.org/10.1109/TBME.2015.2445713 (2016).
MathSciNet Статья PubMed Google Scholar
Huynh, N.U. и др. . Влияние зернистости тонкопленочного платинового микроэлектрода на коррозию при электрическом воздействии, ECS Meeting Abstracts , 1064–106.
Патрик Э., Оразем М. Э., Санчес Дж. К. и Нишида Т. Коррозия вольфрамовых микроэлектродов, используемых в приложениях нейронной записи. Журнал методов нейробиологии 198 (2), 158–171 (2011).
CAS Статья PubMed PubMed Central Google Scholar
Jackowska, K. & Krysinsky, P. Новые тенденции в электрохимическом зондировании дофамина. Anal Bioanal Chem 405 (11), 3753–3771 (2013).
CAS Статья PubMed Google Scholar
Янг, К. и др. . Углеродные нанотрубки, выращенные на металлических микроэлектродах для обнаружения дофамина. Анал. Chem. 88 , 645–652, https://doi.org/10.1021/acs.analchem.5b01257 (2016).
CAS Статья PubMed Google Scholar
Сяо, Н. и Вентон, Б. Дж. Быстрое и чувствительное обнаружение нейротрансмиттеров на микроэлектродах, модифицированных самосборными лесами из SWCNT. Anal Chem. 84 (18), 7816–7822, https://doi.org/10.1021/ac301445w (2012).
CAS Статья PubMed PubMed Central Google Scholar
Тейлор И. М. и др. . Повышенная чувствительность обнаружения дофамина с помощью покрытия PEDOT / Graphene Oxide на in vivo электродах из углеродного волокна . Biosens Bioelectron. 89 (Pt 1), 400–410, https://doi.org/10.1016/j.bios.2016.05.084 (2017).
CAS Статья PubMed Google Scholar
Янг, К. и др. . Лазерная пряжа из углеродных нанотрубок Микроэлектроды для быстрого и точного обнаружения дофамина in vivo, ACS Sens. 1 , 508–515 (2016).
CAS PubMed Google Scholar
Yi, W. et al. . Трехмерные массивы микроэлектродов из углеродного нановолокна, изготовленные с помощью плазменного пиролиза для повышения чувствительности и стабильности обнаружения дофамина в реальном времени. Biomed Microdevices 18 , 112, https://doi.org/10.1007/s10544-016-0136-1 (2016).
Артикул PubMed Google Scholar
Зачек, М. К., Такмаков, П., Муди, Б., Вайтман, Р. М. и Маккарти, Г. С. Одновременное независимое обнаружение дофамина и кислорода с использованием микрочипов пиролизованного углерода и FSCV. Anal Chem. 81 (15), 6258–6265, https://doi.org/10.1021/ac
0m (2009).CAS Статья PubMed PubMed Central Google Scholar
Бат, Б. Д. и др. . Субсекундная адсорбция и десорбция дофамина на углеродных микроэлектродах. Анал. Chem. 72 (24), 5994–6002, https://doi.org/10.1021/ac000849y (2000).
CAS Статья PubMed Google Scholar
Power Probe экономит время на поиск и устранение электрических неисправностей
Давайте посмотрим правде в глаза: диагностика проблем с электричеством — это, мягко говоря, боль. Вы можете далеко продвинуться с помощью тестовой лампы и надежного цифрового мультиметра, но вы все равно можете в конечном итоге просто бросать детали в проблему, пока она не будет устранена.Или вы можете потратить немного денег на Power Probe, чтобы еще больше диагностировать электрические проблемы.
Разработанный специально для диагностики автомобильных электрических систем, базовый датчик Power Probe 3 работает в 12- и 24-вольтовых системах. Это означает, что если вы работаете над обновленной классикой, маслкарами или имеете относительно современный проектный автомобиль, вы готовы.
Если вы работаете над более современными 48-вольтовыми системами, для вас тоже есть модель. Power Probe может выполнять большую часть диагностической работы вашего цифрового мультиметра, например проверку целостности цепи и напряжения.Для проверки сопротивления вам придется вытащить цифровой мультиметр или выбрать более новый и более дорогой Power Probe 4.
Вы все еще можете задаться вопросом, чем он отличается от ограниченного мультиметра. Что ж, вы можете использовать Power Probe 3 для подачи питания на цепи и детали, чтобы увидеть, что происходит на самом деле. Например, вместо того, чтобы просто заменять оконный переключатель, потому что ваше окно не поднимается и не опускается, вы можете направить питание непосредственно на переключатель и двигатель, чтобы убедиться, что обрыв провода от ремня безопасности не вызывает ваших проблем.Или, что еще хуже, если это просто перегоревший предохранитель, который вы пропустили, и вызвал головную боль, Power Probe может отправить питание на эту часть и избавить вас от некоторых проблем.
Если вы подаете питание на полное короткое замыкание, внутренний прерыватель цепи сработает на Power Probe 3, защищая деталь и инструмент. Затем вы можете легко перезагрузить прерыватель и вернуться к ругани инженеру, который разработал вашу электрическую систему.
Power Probe 3 стоит от 65 долларов, но вы можете потратить больше на модель с футляром.Вы также можете удвоить ставку и купить новейший и лучший Power Probe 4 примерно за 190 долларов. Вы можете проверить это в действии выше.
Этот контент импортирован от третьей стороны. Вы можете найти тот же контент в другом формате или найти дополнительную информацию на их веб-сайте.
Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на пианино.io
.
