Как устроены электрические дверные звонки. Какие бывают типы дверных звонков. Чем отличаются проводные и беспроводные звонки. Как работают звонки в многоквартирных домах.
Принцип работы электрического дверного звонка
Электрический дверной звонок — это простое, но ingenious устройство, работающее на основе электромагнетизма. Его основные компоненты:
- Кнопка звонка — замыкает электрическую цепь при нажатии
- Источник питания — обычно батарейки или трансформатор от сети
- Электромагнит — создает магнитное поле при прохождении тока
- Молоточек или язычок — приводится в движение электромагнитом
- Звонок или гонг — издает звук при ударе молоточка
Когда кнопка нажимается, замыкается цепь и ток начинает течь через электромагнит. Это создает магнитное поле, которое притягивает молоточек и заставляет его ударить по звонку. В момент удара цепь размыкается, магнитное поле исчезает, и пружина возвращает молоточек в исходное положение. Процесс повторяется, пока кнопка нажата.
Виды электрических дверных звонков
Существует несколько основных типов электрических дверных звонков:
1. Звонки с одиночным ударом
Самый простой тип — издают одиночный звук «дин» при каждом нажатии кнопки. Используют один звонок и электромагнит.
2. Звонки с двойным ударом
Издают двойной звук «дин-дон». Имеют два металлических стержня разной длины, по которым последовательно ударяет молоточек.
3. Звонки с мелодией
Воспроизводят короткую музыкальную мелодию с помощью электронной схемы и динамика. Могут иметь несколько сменных мелодий на выбор.
4. Беспроводные звонки
Состоят из кнопки-передатчика и приемника-звонка. Связь осуществляется по радиоканалу. Не требуют прокладки проводов.
Проводные vs беспроводные дверные звонки
Проводные и беспроводные дверные звонки имеют свои преимущества и недостатки:
Преимущества проводных звонков:
- Надежность работы
- Не требуют замены батареек
- Низкая стоимость
Недостатки проводных звонков:
- Сложность установки — требуется прокладка проводов
- Ограниченный радиус действия
Преимущества беспроводных звонков:
- Простота установки
- Возможность переноса приемника
- Большой радиус действия (до 100-150 м)
Недостатки беспроводных звонков:
- Необходимость периодической замены батареек
- Возможны помехи и ложные срабатывания
- Более высокая стоимость
Дверные звонки для многоквартирных домов
В многоквартирных домах используются более сложные системы дверных звонков:
Домофоны
Позволяют не только вызвать жильца, но и осуществить двустороннюю аудиосвязь. Обычно включают в себя:
- Вызывную панель на входе в подъезд
- Переговорные устройства в квартирах
- Электромагнитный замок на входной двери
Видеодомофоны
Дополнительно оснащены видеокамерой на вызывной панели и экраном в квартирных устройствах. Позволяют не только слышать, но и видеть посетителя.
Как выбрать дверной звонок?
При выборе дверного звонка следует учитывать следующие факторы:
- Тип здания (частный дом или квартира)
- Наличие проводки для звонка
- Требуемая громкость и мелодия звонка
- Необходимость в дополнительных функциях (видеонаблюдение, связь)
- Бюджет на покупку и установку
Для частного дома хорошим выбором будет беспроводной звонок с несколькими мелодиями. Для квартиры подойдет простой проводной звонок или домофон, если он уже установлен в подъезде.
Установка дверного звонка
Установка дверного звонка может различаться в зависимости от его типа:

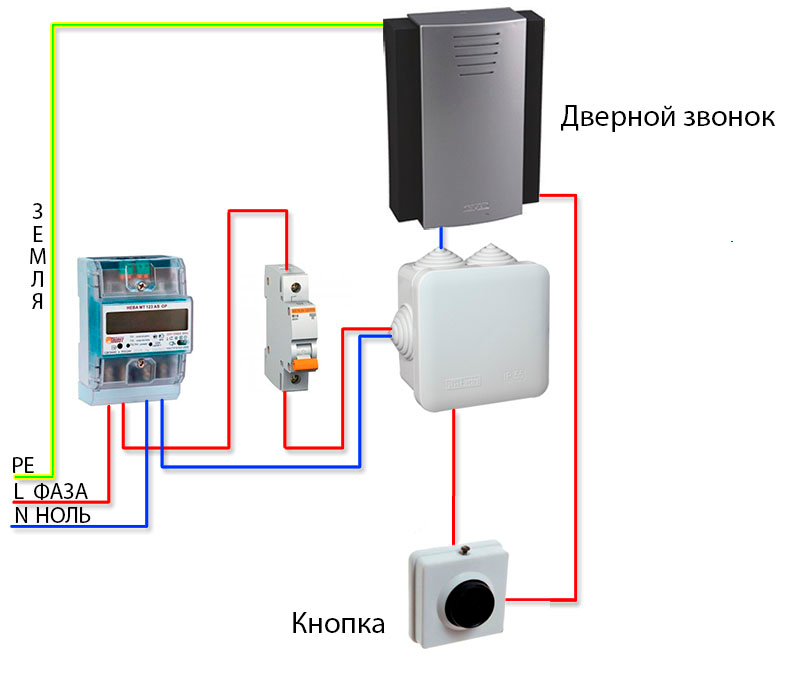

Проводной звонок:
- Определите места установки кнопки и звонка
- Проложите провода между ними
- Подключите провода к клеммам звонка и кнопки
- Подключите звонок к источнику питания (трансформатору)
- Закрепите кнопку и звонок на выбранных местах
Беспроводной звонок:
- Установите батарейки в кнопку-передатчик
- Закрепите кнопку возле входной двери
- Подключите приемник-звонок к розетке в удобном месте
- Настройте выбранную мелодию и громкость
При установке любого типа звонка важно следовать инструкции производителя и соблюдать правила электробезопасности.
Инновации в сфере дверных звонков
Современные технологии не обошли стороной и такое простое устройство, как дверной звонок. Вот некоторые инновационные решения:
Умные дверные звонки
Оснащены камерой, микрофоном и динамиком. Позволяют через смартфон видеть посетителя и общаться с ним, даже находясь вне дома. Часто интегрируются с системами умного дома.
Звонки с распознаванием лиц
Используют технологии искусственного интеллекта для идентификации посетителей. Могут автоматически открывать дверь для членов семьи или доверенных лиц.
Звонки с датчиками движения
Активируются при обнаружении движения у двери, даже если кнопка не нажата. Полезны для повышения безопасности.
Заключение
Электрические дверные звонки прошли долгий путь развития от простых механических устройств до современных умных систем. Несмотря на появление новых технологий, принцип работы большинства звонков остается неизменным уже более века. Выбор подходящего дверного звонка зависит от конкретных потребностей и условий использования. Независимо от типа, качественный дверной звонок остается важным элементом любого дома, обеспечивающим комфорт и безопасность его жителей.
