Виды соединений электропроводки: рассмотрим подробно

Виды соединения электропроводки

Любая схема соединения электрической проводки имеет большое количество соединений. Именно их принято считать «ахиллесовой пятой» любой электрической схемы.

Поэтому правильному монтажу соединений следует уделить самое пристальное внимание. А соблюдение норм ПУЭ (Правила устройства электроустановок) при монтаже соединений, позволит вам исключить пожары и другие неприятные ситуации, связанные с вашей электропроводкой.

Содержание

• Виды электрических соединений
  • Последовательное соединение
  • Параллельное соединение
• Методы соединения проводов
• Варианты подключения электропроводки
  • Подключение в распределительном щитке
  • Подключение в распределительной коробке
• Выводы

Виды электрических соединений

Прежде всего, давайте разберемся с возможными видами электрических соединений. Их два: последовательное и параллельное. Каждое их них имеет свое предназначение и применяется при реализации различных задач.

Последовательное соединение

Последовательное соединение электроприемников

• Прежде всего, рассмотрим последовательное соединение. Оно применяется достаточно редко, но также имеет свои преимущества. Последовательным называется соединение, в котором нулевой провод первого электроприемника является фазным для второго электроприемника в цепи. Лучше это видно на фото, приведенном ниже.
• При таком типе соединения напряжение питающей сети делится поровну между каждым электроприемником. То есть, если в сети 220В, подключим       две лампы последовательным соединением —       на каждую из них будет приходить 110В. Если подключить три лампы, то соответственно 73В и так далее. Эта особенность последовательного соединения часто применяется в гирляндах.
• К недостаткам последовательного соединения стоит отнести то, что при обрыве провода на любом участке перестает работать вся цепь. То есть, при перегорании одной лампочки из трех подключенных последовательным соединением, не будет гореть ни одна.

Обратите внимание, что при последовательном соединении, например ламп 220В, ярче будет гореть лампа с меньшим сопротивлением. Если вкрутить две лампы: одна на 60Вт, а другая на 200Вт, то светить будет ярче лампа с мощностью в 60Вт.

Параллельное соединение

Параллельное соединение электроприемников

Итак:

• В большинстве же случаев электрические схемы соединения проводки предусматривают параллельное соединение. При данном типе подключения на каждый электроприемник подводится один фазный и один нулевой провод от питающей сети. Опять-таки лучше это видно на приведенном ниже рисунке.
• Такой тип соединения применяется для подключения 99% электроприборов. При этом обрыв провода, подходящего к электроприбору, обесточивает только этот электроприбор. Напряжение питающей сети соответствует заданному и может измениться только вследствие подключения приборов большой мощности.
• К недостаткам параллельного соединения можно отнести только большее количество проводов, а также увеличение вероятности запутаться при большом количестве подключений. Но этот фактор легко исключить, если прочесть данную инструкцию до конца.

Методы соединения проводов

В соответствии с п.2.1.21. ПУЭ, соединение проводов можно осуществлять только методами сварки, пайки, опрессовки и сжимов. Как видим, излюбленный метод доморощенных электриков, скрутка, не входит в перечень разрешенных методов соединения.

А из всех представленных разрешенных методов наиболее оптимальным для использования в домашних условиях является сжим. Это может быть винтовое, болтовое или пружинное соединение.

Итак:

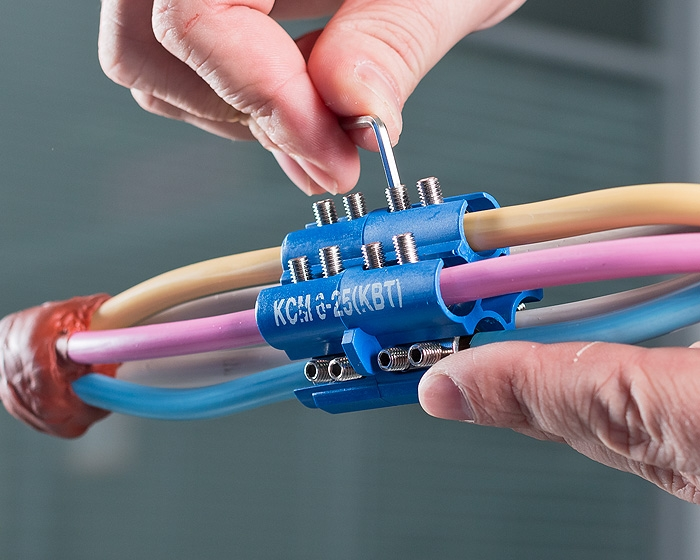

• Для монтажа болтовых и винтовых соединений промышленность сейчас выпускает большое количество самых разнообразных клеммных соединений. Их цена достаточно не велика, а удобство монтажа находится на высоком уровне.
• Отдельно хотелось бы сказать о пружинных клеммах. Я сам не являюсь сторонников пружинок, распорок и тому подобных соединений, но как-то раз довелось стать свидетелем испытаний одного из таких клеммников.
• Это были клеммы WAGO. На испытательной установке мы плавно поднимали ток, протекающий через клемму, пока наш медный провод в 4 мм² не перегорел. При этом величина тока составляла 100А. После этого мы достали клеммник и не обнаружили на нем никаких дефектов. Это заставило изменить мое мнение о таких пружинных клеммниках, и поэтому вам я советую присмотреться к ним повнимательнее.
• Так же стоит отметить, что отдельным преимуществом таких клеммников является возможность соединения алюминиевых и медных проводов. В обычных же условиях это можно осуществлять только через латунную вставку.

Варианты подключения электропроводки

Теперь давайте разберемся, какая должна быть электропроводка и как соединять провода. Для расключения однофазной сети необходимо применять трехжильный провод.

При этом следует применять нормы из п.1.1.29 ПУЭ для облегчения прокладки и снижения вероятности перепутывания проводов.

Цветовое обозначение проводов

Трехжильный провод следует применять со следующими проводами:

• Фазный провод – цветовое обозначение для однофазной сети не нормируется. Для трехфазной сети желтый, зеленый, красный – соответственно фазы А,В и С.

Обратите внимание! Для трехфазной цепи нормы ПУЭ нормируют не только цветовую гамму обозначения каждой фазы, но и их расположение в распределительных щитках разных конструкций.

• Нулевой провод – для любых сетей должен применяться проводник голубого цвета. При обозначении шин или клеммников применяется символ «N».
• Заземляющий провод – в любых сетях должен применяться провод с       продольными желто-зелеными полосами. При обозначении шин и клеммников применяется знак заземления.

Подключение в распределительном щитке

Теперь давайте рассмотрим виды соединения электропроводки в разных участках нашей электрической сети.

Начнем с распределительного щитка:

• Сначала разберемся с фазным проводом. Он должен подключаться через защитное устройство. Это могут быть предохранители, пробки, но чаще всего используются автоматические выключатели. Питающий провод к автоматическим выключателям обычно подводится сверху, вы же подключаетесь снизу.
• Нулевой провод ,согласно норм ПУЭ, не должен иметь коммутационных устройств. Поэтому обычно для него организуют отдельный клеммник в боковой части щитка. К нему мы подключаем голубую жилу нашего провода.
• Это же правило относится и к заземляющему проводу. Только для него следует создать отдельный клеммник. К нему мы и подключаем наш желто-зеленый провод.

Подключение УЗО для всех групп потребителей

Отдельно остановимся на подключении УЗО. Для этого нам необходимо использовать не только фазный, но и нулевой провод. И схема во многом зависит от места установки УЗО.

Если вы устанавливаете УЗО на все группы вашей электрической сети:

• В этом случае фазный и нулевой провод с счетчика подключается к вводам УЗО. Тут важно не перепутать и нулевой провод подключить к клемме, обозначенной «N». Иначе УЗО не будет работать.
• Фазный провод на выходе УЗО подключаем ко всем автоматам, питающим отдельные группы.
• Нулевой провод на выходе УЗО подключаем к шине или клеммнику, от которого подключаются нулевые провода всех групп.

Если вы устанавливаете УЗО на отдельную группу:

• В этом случае фазный провод на ввод УЗО берется от автоматического выключателя группы.
• Нулевой провод на ввод УЗО берется с нулевой шины вашего распределительного щитка.
• С выводов УЗО нулевой и фазный провод идут непосредственно к потребителям.

Подключение в распределительной коробке

Соединение электропроводки на колодки при соблюдении указанных выше норм также не позволит вам запутаться. Отличается здесь только подключение светильников и розеток, но они незначительны.

При подключении розеток нам достаточно при помощи клемм сделать ответвление фазного, нулевого и заземляющего провода:

• Для этого приходящий провод разрезается и каждая жила подключается к отдельному клеммнику. Для подключения одной розетки необходимо три клеммы, двух розеток — четыре, трех — пять и так далее.
• Теперь подключаем к одной клемме фазный провод приходящего провода. Ко второй клемме подключается провод группы, идущий к другим присоединениям. К третьей клемме крепим фазный провод, идущий к нашей розетке.
• Идентично выполняем операции с нулевым и заземляющим проводом.

Подключение светильника

Подключение светильников несколько усложняется ввиду наличия включателя.

• Если вы вызвались подключать светильники своими руками, то на первом этапе делаем те же операции, что и при подключении розеток. То есть, разделываем кабель и каждую жилу       подключаем к разным клеммникам. Так же можно сразу подключить провод, идущий к другим электроприемникам данной группы.
• Согласно норм ПУЭ, выключатель сети освещения должен отключать фазный провод. Поэтому от клеммника фазных проводов делаем подключение к выключателю.
• Если у вас однокнопочный выключатель, то на выходе с выключателя будет один провод. Если двух и более кнопочный, то два или более, соответственно. Мы рассмотрим однокнопочный выключатель для упрощения предоставления информации. Для двух, трех и более кнопочных выключателей схема подключения идентична.
• Провод, подключенный к выводу выключателя, отправляется обратно в распределительную коробку. Здесь мы устанавливаем еще один фазный клеммник,       к которому и подключается наш провод.
• Теперь берется трехжильный провод, который подключен непосредственно к светильнику. Фазная жила этого провода подключается к фазному клеммнику провода, пришедшего от выключателя. Нулевая жила подключается к клеммнику нулевых жил, а заземляющая — к клеммнику заземляющих жил.
  Все, подключение нашего светильника выполнено. Если же посмотреть соответствующие видео, то данный процесс станет для вас еще более понятным.

Выводы

Надеемся, наша инструкция позволит вам без проблем выполнить подключение электрической сети любой сложности. Ведь элементарное соблюдение норм ПУЭ позволяет значительно облегчить этот процесс и исключить вероятность ошибки.

Физика, 9 кл. (Буховерцев Б.Б.)

Физика, 9 кл. (Буховерцев Б.Б.)

Буховцев Б.Б., Климонтович Ю.Л., Мякишев Г.Я. Физика. 9 класс. Учебник. — 6-е изд. — М.: Просвещение, 1982. — 272 с. В учебнике на современном уровне изложены фундаментальные вопросы школьной программы, представлены основные технические применения законов физики, рассмотрены методы решения задач. Книга адресована учащимся средних школ, слушателям и преподавателям подготовительных отделений вузов, а также читателям, занимающимся самообразованием и готовящимся к поступлению в вуз. Оглавление ТЕПЛОВЫЕ ЯВЛЕНИЯ. МОЛЕКУЛЯРНАЯ ФИЗИКА Глава I. ОСНОВЫ МОЛЕКУЛЯРНО-КИНЕТИЧЕСКОЙ ТЕОРИИ 1. ОСНОВНЫЕ ПОЛОЖЕНИЯ МОЛЕКУЛЯРНО-КИНЕТИЧЕСКОЙ ТЕОРИИ. РАЗМЕРЫ МОЛЕКУЛ 2. МАССА МОЛЕКУЛ. ПОСТОЯННАЯ АВОГАДРО 3. БРОУНОВСКОЕ ДВИЖЕНИЕ. 4. СИЛЫ ВЗАИМОДЕЙСТВИЯ МОЛЕКУЛ 5. СТРОЕНИЕ ГАЗООБРАЗНЫХ, ЖИДКИХ И ТВЕРДЫХ ТЕЛ 6. ИДЕАЛЬНЫЙ ГАЗ В МОЛЕКУЛЯРНО-КИНЕТИЧЕСКОЙ ТЕОРИИ 7. ОСНОВНОЕ УРАВНЕНИЕ МОЛЕКУЛЯРНО-КИНЕТИЧЕСКОЙ ТЕОРИИ ГАЗОВ ПРИМЕРЫ РЕШЕНИЯ ЗАДАЧ КРАТКИЕ ИТОГИ ГЛАВЫ I Глава II. ТЕМПЕРАТУРА. ЭНЕРГИЯ ТЕПЛОВОГО ДВИЖЕНИЯ МОЛЕКУЛ 8. ТЕПЛОВОЕ РАВНОВЕСИЕ. ТЕМПЕРАТУРА 9. ИЗМЕРЕНИЕ ТЕМПЕРАТУРЫ 10. АБСОЛЮТНАЯ ТЕМПЕРАТУРА. ТЕМПЕРАТУРА — МЕРА СРЕДНЕЙ КИНЕТИЧЕСКОЙ ЭНЕРГИИ МОЛЕКУЛ 11. ИЗМЕРЕНИЕ СКОРОСТЕЙ МОЛЕКУЛ ГАЗА ПРИМЕРЫ РЕШЕНИЯ ЗАДАЧ КРАТКИЕ ИТОГИ ГЛАВЫ II Глава III. УРАВНЕНИЕ СОСТОЯНИЯ ИДЕАЛЬНОГО ГАЗА. ГАЗОВЫЕ ЗАКОНЫ 12. УРАВНЕНИЕ СОСТОЯНИЯ ИДЕАЛЬНОГО ГАЗА 13. ПРИМЕНЕНИЕ УРАВНЕНИЯ СОСТОЯНИЯ ИДЕАЛЬНОГО ГАЗА К РАЗЛИЧНЫМ ПРОЦЕССАМ 14. ПРИМЕНЕНИЕ ГАЗОВ В ТЕХНИКЕ ПРИМЕРЫ РЕШЕНИЯ ЗАДАЧ КРАТКИЕ ИТОГИ ГЛАВЫ III Глава IV. ПЕРВЫЙ ЗАКОН ТЕРМОДИНАМИКИ 16. РАБОТА В ТЕРМОДИНАМИКЕ 17. КОЛИЧЕСТВО ТЕПЛОТЫ 18. ПЕРВЫЙ ЗАКОН ТЕРМОДИНАМИКИ 19. ПРИМЕНЕНИЕ ПЕРВОГО ЗАКОНА ТЕРМОДИНАМИКИ К РАЗЛИЧНЫМ ПРОЦЕССАМ 20. НЕОБРАТИМОСТЬ ПРОЦЕССОВ В ПРИРОДЕ 21. ПРИНЦИПЫ ДЕЙСТВИЯ ТЕПЛОВЫХ ДВИГАТЕЛЕЙ 22. КОЭФФИЦИЕНТ ПОЛЕЗНОГО ДЕЙСТВИЯ (КПД) ТЕПЛОВОГО ДВИГАТЕЛЯ. ТЕПЛОВЫЕ ДВИГАТЕЛИ И ОХРАНА ПРИРОДЫ ПРИМЕРЫ РЕШЕНИЯ ЗАДАЧ КРАТКИЕ ИТОГИ ГЛАВЫ IV Глава V. ВЗАИМНЫЕ ПРЕВРАЩЕНИЯ ЖИДКОСТЕЙ И ГАЗОВ 23. НАСЫЩЕННЫЙ ПАР 24. ЗАВИСИМОСТЬ ДАВЛЕНИЯ НАСЫЩЕННОГО ПАРА ОТ ТЕМПЕРАТУРЫ. КИПЕНИЕ. КРИТИЧЕСКАЯ ТЕМПЕРАТУРА 25. ВЛАЖНОСТЬ ВОЗДУХА ПРИМЕРЫ РЕШЕНИЯ ЗАДАЧ КРАТКИЕ ИТОГИ ГЛАВЫ V Глава VI. ПОВЕРХНОСТНОЕ НАТЯЖЕНИЕ ЖИДКОСТЕЙ 27. СИЛА ПОВЕРХНОСТНОГО НАТЯЖЕНИЯ 28. КАПИЛЛЯРНЫЕ ЯВЛЕНИЯ ПРИМЕРЫ РЕШЕНИЯ ЗАДАЧ КРАТКИЕ ИТОГИ ГЛАВЫ VI Глава VII. ТВЕРДЫЕ ТЕЛА 29. КРИСТАЛЛИЧЕСКИЕ ТЕЛА 30. АМОРФНЫЕ ТЕЛА 31. ДЕФОРМАЦИЯ. ВИДЫ ДЕФОРМАЦИИ ТВЕРДЫХ ТЕЛ 32. МЕХАНИЧЕСКИЕ СВОЙСТВА ТВЕРДЫХ ТЕЛ. ДИАГРАММА РАСТЯЖЕНИЯ 33. ПЛАСТИЧНОСТЬ И ХРУПКОСТЬ ПРИМЕРЫ РЕШЕНИЯ ЗАДАЧ КРАТКИЕ ИТОГИ ГЛАВЫ VII ОСНОВЫ ЭЛЕКТРОДИНАМИКИ 34. ЧТО ТАКОЕ ЭЛЕКТРОДИНАМИКА? Глава VIII. ЭЛЕКТРОСТАТИКА 35. ЭЛЕКТРИЧЕСКИЙ ЗАРЯД И ЭЛЕМЕНТАРНЫЕ ЧАСТИЦЫ 36. ЗАРЯЖЕННЫЕ ТЕЛА. ЭЛЕКТРИЗАЦИЯ ТЕЛ 37. ЗАКОН СОХРАНЕНИЯ ЭЛЕКТРИЧЕСКОГО ЗАРЯДА 38. ОСНОВНОЙ ЗАКОН ЭЛЕКТРОСТАТИКИ — ЗАКОН КУЛОНА 39. ЕДИНИЦА ЭЛЕКТРИЧЕСКОГО ЗАРЯДА ПРИМЕРЫ РЕШЕНИЯ ЗАДАЧ 40. БЛИЗКОДЕЙСТВИЕ И ДЕЙСТВИЕ НА РАССТОЯНИИ 41. ЭЛЕКТРИЧЕСКОЕ ПОЛЕ 42. НАПРЯЖЕННОСТЬ ЭЛЕКТРИЧЕСКОГО ПОЛЯ. ПРИНЦИП СУПЕРПОЗИЦИИ ПОЛЕЙ 43. СИЛОВЫЕ ЛИНИИ ЭЛЕКТРИЧЕСКОГО ПОЛЯ 44. ПРОВОДНИКИ В ЭЛЕКТРОСТАТИЧЕСКОМ ПОЛЕ 45. НАПРЯЖЕННОСТЬ ЭЛЕКТРИЧЕСКОГО ПОЛЯ РАВНОМЕРНО ЗАРЯЖЕННОГО ПРОВОДЯЩЕГО ШАРА И БЕСКОНЕЧНОЙ ПЛОСКОСТИ 46. ДИЭЛЕКТРИКИ В ЭЛЕКТРОСТАТИЧЕСКОМ ПОЛЕ. ДВА ВИДА ДИЭЛЕКТРИКОВ 47. ПОЛЯРИЗАЦИЯ ДИЭЛЕКТРИКОВ. ДИЭЛЕКТРИЧЕСКАЯ ПРОНИЦАЕМОСТЬ 48. ПОТЕНЦИАЛЬНАЯ ЭНЕРГИЯ ЗАРЯЖЕННОГО ТЕЛА В ОДНОРОДНОМ ЭЛЕКТРОСТАТИЧЕСКОМ ПОЛЕ 49. ПОТЕНЦИАЛ ЭЛЕКТРОСТАТИЧЕСКОГО ПОЛЯ И РАЗНОСТЬ ПОТЕНЦИАЛОВ 50. ПОТЕНЦИАЛ ЭЛЕКТРИЧЕСКОГО ПОЛЯ ТОЧЕЧНОГО ЗАРЯДА 51. СВЯЗЬ МЕЖДУ НАПРЯЖЕННОСТЬЮ ЭЛЕКТРИЧЕСКОГО ПОЛЯ И РАЗНОСТЬЮ ПОТЕНЦИАЛОВ. ЭКВИПОТЕНЦИАЛЬНЫЕ ПОВЕРХНОСТИ 52. ИЗМЕРЕНИЕ РАЗНОСТИ ПОТЕНЦИАЛОВ ПРИМЕРЫ РЕШЕНИЯ ЗАДАЧ 53. ЭЛЕКТРОЕМКОСТЬ. ЕДИНИЦЫ ЭЛЕКТРОЕМКОСТИ 54. КОНДЕНСАТОРЫ. ЭЛЕКТРОЕМКОСТЬ ПЛОСКОГО КОНДЕНСАТОРА 55. ЭНЕРГИЯ ЗАРЯЖЕННОГО КОНДЕНСАТОРА. ПРИМЕНЕНИЯ КОНДЕНСАТОРОВ ПРИМЕРЫ РЕШЕНИЯ ЗАДАЧ КРАТКИЕ ИТОГИ ГЛАВЫ X Глава IX. ПОСТОЯННЫЙ ЭЛЕКТРИЧЕСКИЙ ТОК 56. ЭЛЕКТРИЧЕСКИЙ ТОК. СИЛА ТОКА 57. УСЛОВИЯ, НЕОБХОДИМЫЕ ДЛЯ СУЩЕСТВОВАНИЯ ЭЛЕКТРИЧЕСКОГО ТОКА 58. ЗАКОН ОМА ДЛЯ УЧАСТКА ЦЕПИ. СОПРОТИВЛЕНИЕ 59. ЗАВИСИМОСТЬ СОПРОТИВЛЕНИЯ ПРОВОДНИКА ОТ ТЕМПЕРАТУРЫ 60. СВЕРХПРОВОДИМОСТЬ 61. ЭЛЕКТРИЧЕСКИЕ ЦЕПИ. ПОСЛЕДОВАТЕЛЬНОЕ И ПАРАЛЛЕЛЬНОЕ СОЕДИНЕНИЯ ПРОВОДНИКОВ 62. ИЗМЕРЕНИЕ СИЛЫ ТОКА И НАПРЯЖЕНИЯ 63. РАБОТА И МОЩНОСТЬ ПОСТОЯННОГО ТОКА ПРИМЕРЫ РЕШЕНИЯ ЗАДАЧ 64. ЭЛЕКТРОДВИЖУЩАЯ СИЛА 65. ЗАКОН ОМА ДЛЯ ЗАМКНУТОЙ ЦЕПИ ПРИМЕРЫ РЕШЕНИЯ ЗАДАЧ КРАТКИЕ ИТОГИ ГЛАВЫ IX Глава X. ЭЛЕКТРИЧЕСКИЙ ТОК В РАЗЛИЧНЫХ СРЕДАХ 66. ЭЛЕКТРИЧЕСКАЯ ПРОВОДИМОСТЬ РАЗЛИЧНЫХ ВЕЩЕСТВ 67. ЭЛЕКТРОННАЯ ПРОВОДИМОСТЬ МЕТАЛЛОВ 68. ЭЛЕКТРИЧЕСКИЙ ТОК В ЖИДКОСТЯХ 69. ЗАКОН ЭЛЕКТРОЛИЗА 70. ЭЛЕКТРИЧЕСКИЙ ТОК В ГАЗАХ 71. НЕСАМОСТОЯТЕЛЬНЫЙ И САМОСТОЯТЕЛЬНЫЙ РАЗРЯДЫ 72. РАЗЛИЧНЫЕ ТИПЫ САМОСТОЯТЕЛЬНОГО РАЗРЯДА И ИХ ТЕХНИЧЕСКИЕ ПРИМЕНЕНИЯ 73. ПЛАЗМА 74. ЭЛЕКТРИЧЕСКИЙ ТОК В ВАКУУМЕ 75. ДВУХЭЛЕКТРОДНАЯ ЭЛЕКТРОННАЯ ЛАМПА-ДИОД 76. ЭЛЕКТРОННЫЕ ПУЧКИ. ЭЛЕКТРОННОЛУЧЕВАЯ ТРУБКА 77. ЭЛЕКТРИЧЕСКИЙ ТОК В ПОЛУПРОВОДНИКАХ 78. ЭЛЕКТРИЧЕСКАЯ ПРОВОДИМОСТЬ ПОЛУПРОВОДНИКОВ ПРИ НАЛИЧИИ ПРИМЕСЕЙ 79. ЭЛЕКТРИЧЕСКИЙ ТОК ЧЕРЕЗ КОНТАКТ ПОЛУПРОВОДНИКОВ p- И n- ТИПОВ 80. ПОЛУПРОВОДНИКОВЫЙ ДИОД 81. ТРАНЗИСТОР 82. ТЕРМИСТОРЫ И ФОТОРЕЗИСТОРЫ ПРИМЕР РЕШЕНИЯ ЗАДАЧИ КРАТКИЕ ИТОГИ ГЛАВЫ X Глава XI. МАГНИТНОЕ ПОЛЕ 83. ВЗАИМОДЕЙСТВИЕ ТОКОВ. МАГНИТНОЕ ПОЛЕ 84. ВЕКТОР МАГНИТНОЙ ИНДУКЦИИ 85. ЛИНИИ МАГНИТНОЙ ИНДУКЦИИ 86. ЭЛЕКТРОИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ 87. МОДУЛЬ ВЕКТОРА МАГНИТНОЙ ИНДУКЦИИ. МАГНИТНЫЙ ПОТОК 88. ЗАКОН АМПЕРА 89. ДЕЙСТВИЕ МАГНИТНОГО ПОЛЯ НА ДВИЖУЩИЙСЯ ЗАРЯД. СИЛА ЛОРЕНЦА 90. МАГНИТНЫЕ СВОЙСТВА ВЕЩЕСТВА ПРИМЕРЫ РЕШЕНИЯ ЗАДАЧ КРАТКИЕ ИТОГИ ГЛАВЫ XI Глава XII. ЭЛЕКТРОМАГНИТНАЯ ИНДУКЦИЯ 91. ОТКРЫТИЕ ЭЛЕКТРОМАГНИТНОЙ ИНДУКЦИИ 92. НАПРАВЛЕНИЕ ИНДУКЦИОННОГО ТОКА. ПРАВИЛО ЛЕНЦА 93. ЗАКОН ЭЛЕКТРОМАГНИТНОЙ ИНДУКЦИИ 94. ВИХРЕВОЕ ЭЛЕКТРИЧЕСКОЕ ПОЛЕ 95. ЭДС ИНДУКЦИИ В ДВИЖУЩИХСЯ ПРОВОДНИКАХ 96. САМОИНДУКЦИЯ. ИНДУКТИВНОСТЬ 97. ЭНЕРГИЯ МАГНИТНОГО ПОЛЯ ТОКА 98. ОСНОВНЫЕ ЗАКОНЫ ЭЛЕКТРОДИНАМИКИ И ИХ ТЕХНИЧЕСКОЕ ПРИМЕНЕНИЕ ПРИМЕРЫ РЕШЕНИЯ ЗАДАЧ КРАТКИЕ ИТОГИ ГЛАВЫ XII ЗАКЛЮЧЕНИЕ ЛАБОРАТОРНЫЕ РАБОТЫ ОТВЕТЫ К УПРАЖНЕНИЯМ

Что такое электрическое соединение?

`;

Технология

Факт проверен

М. Макги

Дата последнего изменения: 15 января 2023 г.

Электрическое соединение — это любая конструкция, через которую проходит электричество. Хотя технически это не является частью определения, обычно утверждается, что соединение допускает преднамеренную передачу электроэнергии, а не любую передачу. Внутри и между каждым электрическим устройством есть электрические соединения, но большинство из них имеют единую всеобъемлющую конструкцию. Кабель со специальными концами проходит между двумя разъемами; эти концы будут сцепляться с концами совместимых кабелей, чтобы обеспечить передачу питания.

Термин «электрическое соединение» охватывает огромное количество систем, от подключения тостера до питания микрочипа. Все, что использует электричество, имеет соединение, которое ведет к нему извне. Внутри устройства находятся соединения, которые ведут к отдельным подразделам системы. За пределами устройства ряд электрических трансформаторов и подстанций ведет обратно к точке происхождения электричества. Неудивительно, что даже простое устройство имеет сотни электрических соединений, задействованных в его использовании.

Наиболее распространенным типом электрического соединения является кабель блокировки. Эта форма соединения встречается в любом размере и конфигурации, от больших до малых и от простых до сложных. В этой форме соединения используется кабель, по которому энергия передается к терминалу на конце линии. Этот терминал имеет специальную конструкцию, которая позволяет подключать его к другому устройству и выполнять соединение. Наиболее узнаваемая форма этого электрического соединения находится на шнуре питания, принадлежащем большинству электрических устройств, но другие распространенные примеры включают разъемы для наушников и розетки для освещения.

В дополнение к блокировочному кабелю внутри устройств и в проводке сложных систем, таких как дома и автомобили, можно найти два других основных соединения. Винтовое соединение имеет оголенный провод или провод со специальным концом, помещенный в резьбовое отверстие. Проволока наматывается на простой винт, создавая почти неразрывное соединение между проводом и винтом или корпусом. Это соединение будет оставаться надежным практически в любых условиях, что делает его обычным для устройств с высокой вибрацией или другими суровыми условиями.

Другим распространенным типом электрического соединения являются заглушки. Эти соединения представляют собой просто два оголенных провода, намотанных вместе, а затем закрытых изолирующим пластиковым колпачком. Это соединение легко разобрать, поэтому оно часто используется внутри домов для таких вещей, как подвесные светильники или электрические розетки. Поскольку соединение не имеет прямого предохранителя или блокировки, они обычно используются только в местах, где провода не будут задевать или ослаблять.

Вам также может понравиться

Рекомендуется

КАК ПОКАЗАНО НА:

видов подключения электричества — однофазное, трехфазное подключение.

Типы электрических соединений

Что такое однофазное и трехфазное электрическое соединение?

Электрораспределительная компания в основном предлагает два основных типа подключения к электричеству. Выбор типа подключения зависит от общей пиковой потребности в электроэнергии.

Для подачи электричества в ваш дом используются различные типы электрических соединений. Знание типов электрических соединений необходимо для проектирования схемы электропроводки внутренних помещений.

Архитектор должен спланировать дизайн интерьера и схему электропроводки здания с учетом типа подключения к электросети.

Тип электрического подключения, необходимого для дома, зависит от потребности расчетной электрической нагрузки.

Однофазное подключение

Трехфазное подключение

Мощность нагрузки или предполагаемая пиковая потребность в электроэнергии зависит от количества электрических устройств, подключенных к электросети. И поэтому расчет электрической нагрузки для каждого помещения делается на этапе планирования.

В этом учебном пособии вы узнаете об основных различиях между различными типами электрических соединений, используемых в жилых помещениях, а также о том, что такое однофазное и трехфазное подключение к сети.

В этом учебном пособии также рассматривается расчет потребности в электроэнергии и планирование внутренней разводки электропроводки в зависимости от типа подключения.

Прежде чем мы углубимся в основную тему, давайте сначала начнем с основных фундаментальных понятий и терминологии, используемой в электропроводке дома.

Описание типов электрических соединений

Типы электрических соединений

Что такое фаза и нейтраль?

Подключение к электроснабжению вашего дома осуществляется электрораспределительной компанией с двумя типами проводов.

Электричество, подаваемое в ваш дом, состоит из проводов двух типов. Провода первого типа называются фазными, а провода второго типа называются нейтральными .

И фаза, и нейтраль являются неотъемлемой частью любого типа электрического соединения как в жилом доме, так и в коммерческом помещении.

Что такое фазовый провод?

Термин фаза используется в контексте переменного тока (AC). Электроэнергия, вырабатываемая электростанцией, передается потребителю по четырем кабелям.

Из четырех кабелей три кабеля несут электрический ток и называются фазовыми линиями или проводами под напряжением . И четвертый кабель называется нейтральной линией .

Все электрические устройства должны быть подключены к фазе, а также к нейтральному проводу. Каждое электрическое устройство нуждается в подключении как фазного, так и нейтрального провода, необходимого для включения и правильной работы.

В каждом фазном кабеле проходит переменный электрический ток с одинаковым среднеквадратичным значением, но с разным фазовым углом (тип R, тип B, тип Y).

Для подключения к бытовому электроснабжению ваш дом может быть подключен к любой из двухфазных линий или ко всем трехфазным линиям в зависимости от выбранного вами типа подключения к электросети.

Если ваш дом относительно большой, общая электрическая нагрузка также будет больше. И поэтому вам может понадобиться трехфазное подключение. Однако для небольшого дома или квартиры однофазного электрического подключения должно быть достаточно.

Фазный провод также попеременно называют проводом под напряжением и проводом под напряжением. Именно фазный провод сигнализирует светом при касании его тестером тока (тип индикатора фазы).

В трехконтактной розетке фазная линия подключается к нижнему правому контакту. Для некоторых электрических устройств фазовая линия должна быть справа.

Типы электрических подключений

Нейтраль

Что такое нейтральный провод?

Нейтральный провод помогает завершить электрическую цепь. Для работы всех бытовых электроприборов необходимо подключение как фазы, так и нейтрали.

Проще говоря, электрический столб, расположенный за пределами вашего дома, несет четыре провода. К которым относятся три фазных провода, а четвертый провод является нулевым проводом.

Ваш дом подключен к внешнему электрическому столбу с помощью соединительного кабеля. В этом кабеле один провод (красный цвет) является фазой, а другой провод ( черный цвет) — это нейтральный провод.

В трехконтактной розетке, используемой для подключения любого гаджета, нейтральная линия подключается к нижнему левому контакту. Для некоторых электрических устройств нейтральная линия должна быть слева.

Важно

Цветовой код, используемый для обозначения фазовых и нейтральных линий, не одинаков для всех стран. И поэтому, пожалуйста, обратитесь к вашему цветовому коду, применимому для вашей страны.

Типы электрических соединений

Заземление

Что такое провод заземления?

Термин заземление применительно к домашней электропроводке означает установление проводного соединения с землей (землей).

Все электрические устройства высокой мощности, такие как холодильник, кондиционер (AC), водонагреватель, комнатный обогреватель, централизованный кондиционер и другие подобные устройства также подключаются к заземляющему проводу в качестве меры безопасности.

Заземление — это защитный механизм, обеспечивающий защиту пользователя и электрического устройства в случае любого короткого замыкания или утечки тока.

Электрическое заземление обеспечивается путем встраивания медной заземляющей пластины в землю снаружи здания. Заземление должно быть выполнено в соответствии с рекомендуемым процессом, чтобы обеспечить его правильную работу.

Заземляющий провод (Зеленый провод) подводится к главному щиту управления (распределительному щиту/щиту управления) для его дальнейшего распределения по точкам электроснабжения в различных помещениях в соответствии с потребностью.

В трехконтактной розетке линия заземления подключается к верхнему штырю большого размера. Для всех электрических устройств линия заземления должна быть подключена к верхнему центральному штырю большого размера.

ВАЖНО

Линия заземления представляет собой отдельную электрическую линию, общую для всех точек электрического подключения. Линия заземления является важным механизмом безопасности и никогда не должна подключаться к нейтральной линии.

Типы подключения к электричеству

Типы подключения к электросети

Схема электропроводки дома может быть разработана с использованием двух широко используемых типов подключения к электроснабжению.

Тип подключения к электричеству, необходимого для дома, зависит от расчетного пикового спроса на электроэнергию.

Существует два типа подключения к электросети.

1. Однофазное подключение.
2. Трехфазное подключение.

Что такое однофазное соединение?

Большинство домашних электрических подключений относится к однофазному типу подключения. Однофазный соединительный кабель, который соединяет ваш дом с внешним электрическим столбом, будет иметь только два провода.

При однофазном подключении первый провод (красный) будет фазным проводом, по которому протекает электрический ток. А второй провод ( Черный ) называется нейтральный провод который необходим для замыкания цепи.

Однако все электроприборы высокой мощности также подключаются к третьему проводу, называемому заземлением или линией заземления. Заземление отличается от нейтральной линии.

Типы электрических соединений

Типы электрических соединений

Что такое трехфазное соединение?

В некоторых ситуациях спрос на электроэнергию очень высок. Например, очень большой жилой дом или комплекс или коммерческая деятельность.

В таких случаях однофазного подключения будет недостаточно, и это может привести к перегрузке. И поэтому для такого требовательного потребителя рекомендуется трехфазное подключение.

Трехфазный соединительный кабель, который соединяет ваш дом с внешним электрическим столбом, будет иметь четыре провода. Это включает в себя три фазных провода и один нейтральная линия .

При трехфазном подключении первые три провода (обратитесь к цветовому коду вашей страны для фазных линий L1, L2, L3 ) будут фазными проводами, по которым протекает электрический ток. А четвертый провод называется нейтральным проводом, который помогает замыкать цепь.

При трехфазном подключении становится намного проще распределять общую электрическую нагрузку, не выходя за пределы безопасности.

Трехфазное питание, электрическая проводка останется прежней. Однако при трехфазном подключении у вас будет всего три фазных провода на распределительной панели управления.

Все электрические устройства высокой мощности также подключены к другому проводу, называемому заземлением или линией заземления. Заземление отличается от нейтральной линии.

Нейтраль также является типом заземления, выполненным на уровне трансформатора. Линия соединения нейтрали не может быть подключена к заземляющему проводу дома.

Типы электрических соединений

Международный цветовой код электропроводки

Часто задаваемые вопросы по электрическим соединениям

Часто задаваемые вопросы — Типы электрических соединений

Какие существуют типы электрических соединений?

Существует два основных типа домовых электрических соединений для жилых помещений.

1. Однофазное электрическое соединение.
2. Трехфазное электрическое соединение.

Какие есть варианты подключения к электросети дома?

Для жилых помещений, в зависимости от расчета электрической нагрузки, вы можете получить либо однофазное электрическое подключение, либо трехфазное электрическое подключение.

Схема электропроводки вашего дома разработана соответственно в зависимости от типа электрического соединения.

Что такое однофазное электрическое соединение?

Электрическое соединение в доме считается однофазным, если кабель электропитания имеет только две жилы.

Однофазное электрическое соединение имеет только два провода, включая фазный провод, а второй провод называется нейтральным проводом.

Фазный провод также попеременно называют проводом под напряжением или проводом под напряжением.

Заземляющий провод сооружается на месте путем встраивания заземляющей пластины для соединения с землей.



Что такое трехфазное электрическое соединение?

Электрическое соединение дома считается трехфазным, если кабель электропитания состоит из трех фазных проводов.

Трехфазное электрическое соединение состоит из четырех проводов, включая три фазных провода и один нейтральный провод. Фазный провод также попеременно называют проводом под напряжением или проводом под напряжением.

Заземляющий провод сооружается на месте путем встраивания заземляющей пластины для соединения с землей.

Что такое фазовый провод в домашнем электрическом соединении?

Что касается соединительного кабеля для дома, то провод, по которому подается переменный ток (AC), называется фазным проводом. Фазный провод также называется горячим проводом или проводом под напряжением на электрическом жаргоне.

Однофазное соединение имеет один однофазный провод. В то время как трехфазный электрический соединительный кабель будет иметь три фазных провода.

Что такое нейтральный провод в электрическом соединении дома?

Нейтральный провод является важным компонентом электрического соединения дома. Нейтральный провод необходим для замыкания электрической цепи и функционирования электрических устройств.

Все электрические устройства должны быть подключены к фазе, а также к нулевому проводу. Электрическое соединение является неполным без нулевого провода.

По фазному проводу подается электропитание, а по нейтральному проводу возвращается использованный электрический ток, что помогает замыкать электрическую цепь.

Нейтраль также является типом заземления, выполненным на уровне трансформатора.

Что такое заземление или заземляющий провод в электропроводке?

Термин «заземление» применительно к электрической проводке дома относится к установлению проводного соединения с землей (землей).

Все электрические устройства высокой мощности, такие как холодильник, кондиционер (AC), водонагреватель, комнатный обогреватель, централизованный кондиционер и другие подобные устройства также подключаются к заземляющему проводу в качестве меры безопасности.
