Как правильно спланировать электропроводку на кухне. Какие отдельные цепи необходимы для бытовой техники. Какие требования предъявляются к розеткам и освещению на кухне. Почему важно соблюдать электротехнические нормы при ремонте кухни.
Планирование электропроводки — ключ к безопасной и функциональной кухне
Грамотное планирование электрики на кухне — важнейший этап ремонта, от которого зависит не только удобство, но и безопасность помещения. Чтобы избежать ошибок и лишних переделок, необходимо продумать схему расположения розеток, выключателей и бытовой техники еще до начала работ.
Для чего это нужно:
- Позволяет без спешки разработать оптимальную схему электроснабжения
- Помогает определить необходимое количество и расположение розеток
- Исключает необходимость переноса розеток после установки мебели
- Экономит время и деньги на переделках
Как правильно разместить розетки на кухне?
При планировании розеток следует учитывать несколько важных моментов:
- Розетки для встроенной техники (духовка, посудомойка) располагаются за шкафами по бокам от приборов
- Для вытяжки розетка монтируется над ней справа или слева
- На рабочей поверхности необходимо минимум 4 розетки для постоянно используемых приборов (чайник, микроволновка и т.д.)
- Расстояние между розетками не должно превышать 1 метр
Такое расположение обеспечит удобное подключение всей необходимой техники без использования удлинителей.
Требования к электрическим цепям на кухне
Современная кухня насыщена мощной бытовой техникой, поэтому крайне важно правильно спроектировать электрические цепи. Каковы основные требования?
Отдельные цепи для мощных приборов
Для безопасной эксплуатации необходимо обеспечить отдельные цепи питания для следующей техники:
- Электрическая плита — 50А, 220В
- Посудомоечная машина — 16А, 220В
- Холодильник — 16А, 220В
- Микроволновая печь — 16А, 220В
Это позволит избежать перегрузок сети и случайных отключений приборов.
Цепи для розеток рабочей зоны
Для розеток на рабочей поверхности требуется как минимум две отдельные цепи на 20А, 220В. Это обеспечит достаточную мощность для подключения нескольких бытовых приборов одновременно.
Освещение кухни: требования и рекомендации
Правильно организованное освещение — залог комфортной и безопасной работы на кухне. Каковы основные правила?
Основное освещение
Для основного освещения кухни необходима отдельная цепь на 15А, 220В. Она должна питать потолочные светильники, встроенные лампы и подсветку шкафов.
Рабочее освещение
Для освещения рабочей зоны рекомендуется использовать светодиодные ленты или специальные светильники, монтируемые под навесными шкафами. Их подключение выполняется к основной цепи освещения.
Декоративное освещение
При необходимости можно предусмотреть дополнительное декоративное освещение (подсветка фартука, ниш). Его также подключают к основной цепи освещения.
Защита от поражения электрическим током
Кухня — помещение с повышенной влажностью, поэтому особое внимание следует уделить защите от поражения током. Какие меры необходимо предпринять?
Использование УЗО и дифавтоматов
Все электрические цепи на кухне должны быть защищены устройствами защитного отключения (УЗО) или дифференциальными автоматами. Это обеспечит мгновенное отключение питания при утечке тока.
Заземление бытовой техники
Вся крупная бытовая техника (плита, посудомойка, холодильник) должна быть надежно заземлена. Для этого используются розетки с заземляющим контактом и трехжильные кабели.
Влагозащищенные розетки
В зоне раковины и рабочей поверхности следует устанавливать розетки со степенью защиты не ниже IP44. Это предотвратит попадание влаги внутрь.
Выбор проводов и кабелей для электропроводки на кухне
От правильного выбора проводов зависит безопасность и надежность электроснабжения кухни. На что обратить внимание?
Сечение проводов
Для различных цепей требуются провода разного сечения:
- Освещение — 1,5 мм²
- Розетки — 2,5 мм²
- Электроплита — 6 мм²
Использование проводов меньшего сечения может привести к их перегреву и возгоранию.
Тип изоляции
Для прокладки в стенах рекомендуется использовать провода с двойной изоляцией типа ВВГнг. Они обеспечивают высокую степень защиты от механических повреждений.
Особенности монтажа электропроводки на кухне
Правильный монтаж электропроводки — залог долгой и безопасной эксплуатации. Какие нюансы нужно учесть?
Скрытая прокладка проводов
На кухне рекомендуется выполнять скрытую прокладку проводов в штробах или гофрированных трубах. Это обеспечит защиту от механических повреждений и упростит уборку.
Высота установки розеток
Расположение распределительных коробок
Распределительные коробки следует размещать в доступных местах — например, над подвесными шкафами. Это упростит обслуживание электропроводки в будущем.
Типичные ошибки при монтаже электрики на кухне
При ремонте кухни часто допускаются ошибки, которые могут привести к проблемам в будущем. Каких ошибок следует избегать?
Недостаточное количество розеток
Распространенная ошибка — установка минимального количества розеток. Это приводит к использованию удлинителей и тройников, что повышает риск перегрузки сети.
Игнорирование требований к мощности
Подключение мощных приборов (плита, духовка) к обычным розеткам может вызвать перегрев проводки и возгорание. Для такой техники необходимы отдельные силовые линии.
Экономия на материалах
Использование дешевых розеток, выключателей и проводов низкого качества может привести к быстрому выходу из строя и даже пожару. Не стоит экономить на безопасности.
Проверка и тестирование электропроводки после монтажа
После завершения монтажа электропроводки необходимо провести тщательную проверку. Какие тесты нужно выполнить?
Проверка целостности цепей
С помощью мультиметра проверяется целостность всех электрических цепей. Это позволит выявить обрывы или неправильные соединения.
Измерение сопротивления изоляции
Специальным прибором измеряется сопротивление изоляции проводов. Низкие показатели могут свидетельствовать о повреждении изоляции.
Проверка работы УЗО
Необходимо проверить срабатывание всех установленных УЗО и дифавтоматов. Это гарантирует их нормальную работу в случае утечки тока.
10 советов электрика по электропроводке на кухне
Вступление
Эти 10 правил азбука любого кто занялся или занимается электропроводкой на кухне и в квартире. Прочитав эти 10 советов вы сможете понять суть вопроса, а при желании и самостоятельно выполнить простую электропроводку на кухне.
Для загородной кухни не лишним будет сразу продумать источник резервного электропитания. Им может стать классический бензогенератор — небольшая электростанция, удобная в работе и обслуживании. Бензогенератор может остаться с этапа строительства или приобретена для бытовых нужд. Посмотреть и выбрать бензогенератор можно на сайте https://zubilo-perm.ru/elektrogeneratoryi/benzogeneratoryi/.
Советы по электропроводке на кухне
1. Любую работу по электропроводке на кухне начинайте с прорисовки элементарной электрической схемы. На ней вы должны обозначить все розетки и выключатели, которые хотите иметь на кухне. Расположение розеток должно быть привязано к размещению кухонной мебели и бытовой техники.
2. Запланируйте для электрической плиты, стиральной машины и посудомоечной машины отдельные линии электропитания (они называются группы). Хотелось бы обратить внимание. Линия электропитания плиты должна стать «не прикосновенной» при любых изменений электропроводки на кухне. Не забывайте электрическая плита бытовой прибор, максимально нагружающий электрическую сеть квартиры и если у вас старая квартира, нужна новая электрическая розетка для плиты.
3. Электрическая плита, стиральная машина и посудомоечная машина обязательно должны быть заземлены. То есть для их электропитания нужно проложить электрический кабель, состоящий из трех жил. Кабель нужно проложить от розетки, предназначенной для этих приборов до электрического щита (квартирного или этажного). При этом линии электропитания не должны прерываться и на них нельзя «подвешивать» другие бытовые приборы.
4. Кабели электропроводки должны иметь три жилы. Каждая жила должна быть жесткой (одножильной) и иметь для кухни диаметр не ниже 2,5 мм.
5. При работе по электропроводке во всех розетках и электрощите соблюдайте одинаковую цветность жил электрокабеля. По правилу синий провод это рабочий ноль, коричневый провод это фаза, желто-зеленый это заземление. Эту цветность проводов нужно поддерживать во всех коммутационных соединениях (розетках, светильниках и т.д.)
Еще 5 советов электрика
6. Электропроводка кухни должна состоять из следующих групп: электроплита, стиральная машина, посудомоечная машина,2 группы розеток для бытовых приборов, освещение. Такое разбиение позволяет максимально быстро и точно сделать расчет электропроводки.
7. Размещение розеток на кухне. Розетки на рабочей стене( с мебелью) принято располагать на высоте 100 мм. от пола до верха розетки. Розетки на кухонном фартуке нужно размещать на высоте 1,0 метра для стандартных рабочих столов и 1015 мм для высоких кухонных столов. А лучше воспользоваться своим планом расcтановки кухонной мебели и соблюдать правила установки кухонных розеток.
8. Электропроводку на кухне лучше выполнять в скрытом виде, в штробах. Скрытая прокладка проводов в гофре и открытая проводка в коробах это предпочтительные виды электропроводки на кухне.
9. Категорически запрещено, использовать в качестве заземления металлические трубы коммуникаций и арматуру стен.
10. Не забывайте о прокладке слаботочной электропроводки: телефонной линии и кабеля телевизионной антенны. Не прокладывайте слаботочные кабели в пучках электропроводки.
Вывод
Это все советы по электрике на кухне. Надеюсь они помогут в решении всех ваших задач.
©Remont-kuxni.ru
Другие статьи раздела: Электрика кухни
Электрика на кухне
Планирование
Запланируйте мебель в кухню до начала ремонта. Сам дизайн и расположение должны быть окончательными на начало работ, и это позволит:
- Без спешки и лишних действий продумать всё заранее;
- Понять, где вам нужны, или наоборот — мешают розетки;
- Избежать переделок розеток, когда кухня уже смонтирована;
- Избежать потерь времени, когда мебель приехала, а электрику надо переделывать, т.
к. с текущим расположением кухню просто не установить;
к. с текущим расположением кухню просто не установить;
1. Расположение модулей на кухне

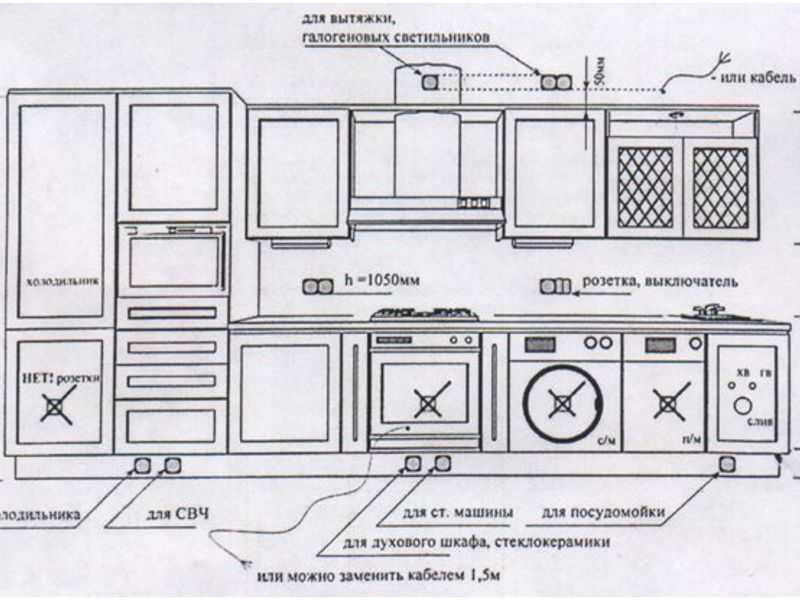

Посмотрите на фото 1. Это стандартное расположение модулей без столешницы. Тут уже установлены встроенный духовой шкаф и посудомоечная машина. Теперь эта же бытовая техника, на фото 2, вид сверху. Как видите, за ней не более одного сантиметра свободного пространства. Такое же расстояние за угловыми шкафами, а также за другой встроенной бытовой техникой. Хотите грамотно разместить розетки? Читайте далее.
2. Вид сверху
Розетки
Розетки для всей встроенной техники размещаются слева, или справа от техники, за шкафчиками, см. фото 3.
3. Расположение розеток на кухне
Ведь зазор между мебелью и стеной около 50 мм, это можно увидеть на первом фото. Этого хватит для монтажа обычных, а также силовых розеток. Выглядеть это будет как на фото 5. Купите дополнительно ревизионные лючки, чтобы закрыть вырезы. Будет аккуратно и эстетично.
Розетку для вытяжки размещайте не за вытяжкой, а над ней, правее или левее.
Видно ее не будет. Но если вы педант – выведите в этом месте кабель с запасом 20 см, и подключите потом накладную розетку. Её вместе с вилкой можно будет спрятать внутрь фальшкороба от вытяжки.
Посчитайте количество бытовых приборов, которое у вас будет стоять на столешнице всегда, например: чайник и микроволновка. Значит, вам необходимо в зоне мебели не менее 4-х розеток для удобства пользования. Вы же не хотите постоянно выдергивать вилки?
4. Пространство за навесным шкафом
Выведите заранее кабель, с запасом – под навесные светильники. На фото 4 – стандартный верхний шкафчик, вид сзади. Там есть свободное пространство, около 16 мм. Не забудьте объединить их с выключателем в удобном вам месте – не придется потом наспех придумывать, как включать всю эту красоту.
5. Силовые розетки
Покупайте качественные провода, розетки и выключатели. Берите с запасом +20% к тому, что вы насчитали, т.к. может не хватить 10 см, будет печально.
Для электрической варочной поверхности нужна силовая розетка, не забудьте ее купить – в комплекте с бытовой техникой она не идет.
Иногда производители даже кабель не кладут.
Сам кабель должен быть определенного сечения в соответствии с нагрузкой на прибор.
Требуйте от электриков схему электромонтажа с указанием всех размеров. Дополнительно сделайте фотографии уже проведенной, но пока не замурованной электрики – это может спасти ее от повреждений при монтаже мебели.
Если производитель поставляет вытяжку, духовку, и прочие бытовые приборы с вилкой – не надо отрезать вилку, и подключать их напрямую, через клемники и скрутки, чтобы не лишитться гарантии.
Все, что вам нужно знать
К
Ли Уоллендер
Ли Валлендер
Ли имеет более чем двадцатилетний практический опыт реконструкции, ремонта и улучшения домов, а также дает советы по благоустройству дома более 13 лет.
Узнайте больше о The Spruce’s Редакционный процесс
Обновлено 24.05.22
Рассмотрено
Ларри Кэмпбелл
Рассмотрено Ларри Кэмпбелл
Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях.
Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.
Узнайте больше о The Spruce’s Наблюдательный совет
Ель / Марго Кавин
Хотя это может быть трудно увидеть в краткосрочной перспективе, удовлетворение требований жилищного электротехнического кодекса не означает, что инспектор будет доволен или получит штамп «Одобрено» на вашем разрешении. Электротехнические нормы и правила — это гибкий набор практик, которые реагируют на постоянно меняющиеся условия дома, и все они направлены на обеспечение безопасности.
Подключение кухонных розеток в соответствии с электрическими нормами, безусловно, помогает самодельщикам создать более безопасное пространство. Но во многих отношениях это также помогает сделать кухню более функциональной.
Основы электрических норм часто кажутся бессмысленными правилами, состряпанными в зале заседаний офиса. Тем не менее, электрики, подрядчики и другие специалисты отрасли, работающие в этой области, на самом деле разрабатывают электрические нормы в ходе подробных обсуждений и многочисленных исправлений.
Ни одно изменение не приходит без особого внимания.
Для домовладельца электрические нормы являются менее ограничивающими, чем информативными и конструктивными. Например, большинство небольших бытовых приборов, таких как миксеры, имеют короткие шнуры. Требования кодекса для розеток GFCI на кухне гласят, что розетки должны быть расположены на расстоянии не более 4 футов друг от друга.
NFPA обновляет код каждые три года, чтобы соответствовать растущим требованиям современной кухни. Если вы переделываете свою старую существующую кухню, большинство юрисдикций требуют, чтобы ваша новая кухня соответствовала текущим требованиям кодекса.
Цепи малых бытовых приборов с защитой GFCI
Требование : Предусмотреть не менее двух 20-амперных, 120-вольтовых цепей для питания электрических розеток GFCI (прерыватель цепи замыкания на землю) для столешниц и столовых.
Почему : На кухне требуются розетки на 20 ампер (против 15 ампер) для более высоких требований к мощности из-за таких приборов, как тостеры, блендеры, кофеварки и миксеры.
Причина, по которой требуются две цепи, заключается в том, что это расширяет зону покрытия. Таким образом, общая нагрузка не полностью обслуживается одной и той же цепью.
Предоставление частых точек подключения долгое время было опорой NEC, чтобы домовладельцы не испытывали соблазна слишком сильно натягивать шнуры питания. Но со временем шнуры небольших приборов постепенно становились короче. Новые шнуры для настольных приборов обычно имеют длину всего 2 фута, а электрические розетки на кухне не должны располагаться на расстоянии более 4 футов друг от друга. По этой причине высота кухонной розетки также не должна превышать 20 дюймов от поверхности прилавка.
Ель / Марго Кавин
Основная цепь освещения
Требование : Обеспечьте по крайней мере одну 15-амперную, 120-вольтовую цепь, питающую потолочный светильник, встроенные светильники и любые светильники под шкафами. Это не может быть в цепи GFCI.
Почему : Для светильников требуется меньшая сила тока.
Однако, если вы хотите больше освещения, вам придется увеличить силу тока и другие сопутствующие факторы (такие как калибры проводов и т. д.), чтобы удовлетворить эти потребности.
Электротехнические нормы требуют, по крайней мере, одной цепи освещения, чтобы на кухне было хотя бы какое-то постоянное освещение.
Причина, по которой цепь освещения не может быть включена в GFCI, заключается в том, что она может быть случайно отключена, если другие службы отключат GFCI.
Расстояние между GFCI над столешницами
Требование : расстояние между розетками на столешнице не должно превышать 48 дюймов.
Почему : Цель состоит в том, чтобы домовладелец не поддавался искушению натянуть шнур более чем на 24 дюйма (т. е. половину требуемых 48 дюймов), чтобы подключить небольшой прибор. Вы можете предоставлять GFCI чаще, чем каждые 48 дюймов, что обычно считается рекомендуемой практикой.
Ель / Марго Кавин
Требования к коду розетки с защитой от несанкционированного доступа
Требование : Все розетки на 15 и 20 ампер, независимо от того, GFCI или нет, должны быть защищены от несанкционированного доступа в следующих местах, связанных с кухней: цепь небольших приборов, пространство на столешнице (включая розетки на столешнице кухонного островка), стены и пространство в коридоре.
Почему : Если вы не занимались электромонтажными работами в течение нескольких лет, вас может удивить это требование. Если вы приобрели старый дом, скорее всего, в вашем доме нет ни одной из этих специальных розеток.
Реагируя на опасность того, что дети могут ударить себя током, воткнув в розетки токопроводящие предметы (канцелярские скрепки, невидимки и т. д.), НЭК стал требовать установки розеток, имеющих внутри прочную шторку.
Этот затвор можно открыть только тогда, когда два электрических штыря одновременно вставлены в розетку и с большой силой. Эти розетки обозначаются буквами «TR» на передней вилке розетки.
Секции столешницы шириной 12 дюймов Требуют GFCI
Требование : Секции столешницы шириной 12 дюймов и более считаются стеной и должны иметь розетку (GFCI).
Почему : Люди делают самые разные вещи на крошечных участках столешницы, в том числе пытаются втиснуть мелкую бытовую технику.
Это требование гарантирует, что даже на небольших площадях любые используемые приборы будут иметь собственный источник питания.
Контур посудомоечной машины
Требование : Предусмотреть одну выделенную цепь на 15 А, 120 В, подключенную кабелем 14/2. Цикл NEC Code 2017 теперь требует установки посудомоечных машин в контуре GFCI.
Почему : Посвященный — это ключевое слово в требованиях к электрическим цепям посудомоечных машин. Это означает, что посудомоечная машина получает свою собственную цепь, отдельную от холодильника и других приборов, поэтому она не может случайно отключиться (на уровне цепи), тем самым отключив питание других областей кухни.
Наконец, 14/2 — это стандартный кабель для 15-амперной цепи. Допускаются цепи с большей силой тока (если они находятся в пределах рабочей мощности прибора). Если это так, кабель и розетка должны быть заменены.
Цепь утилизации мусора
Требование : Предусмотреть одну выделенную цепь на 15 А, 120 В, подключенную кабелем 14/2.
Почему : Причина та же, что и для контура посудомоечной машины. У мусоропроводов нет длительного пробега, как у плит или микроволновых печей. Первоначальный скачок настолько высок, что он может легко отключить автоматический выключатель, отключив, таким образом, другие приборы на кухне.
Микроволновая цепь
Требование : Предусмотреть одну выделенную цепь на 20 А, 120 В, подключенную кабелем 12/2.
Почему : Схема на 20 ампер необходима для удовлетворения более высоких требований к мощности микроволн. Кабель калибра 12 является стандартным для любой цепи на 20 ампер.
Цепь электрической плиты
Требование : Предусмотреть одну выделенную цепь на 50 А, 120/240 В, соединенную кабелем соответствующего сечения. Это не должно быть GFCI.
Почему : Электрические плиты потребляют на кухне больше энергии, чем что-либо еще. Все в этой схеме имеет большой размер и отделено: большой кабель, автоматический выключатель с большим усилием и выделенная цепь (чтобы не отключить другие приборы или источники света).
О кухонном электрическом коде
Национальная ассоциация противопожарной защиты США (NFPA) — это группа, которая создает и обновляет Национальный электротехнический кодекс (NEC), который затем полностью или частично принимается вашим муниципалитетом.
Кухонные электрические цепи требуют правильной установки
Время чтения: 2 минуты
Кухни стали центром семейной жизни в послевоенное время и остаются ключевой особенностью, которая может увеличить стоимость вашего дома и его способность продаваться. Но современные кухонные электроприборы крупнее и энергоемче, чем приборы 19-го века.50-х и 60-х годов.
Хотя новая элегантная кухня может побудить вас уделять больше времени кулинарным навыкам или повысить стоимость имущества, не забывайте ставить безопасность на первое место при реконструкции кухни или обновлении бытовой техники.
Какая цепь мне нужна?
На вашей кухне должно быть несколько отдельных контуров — не менее семи, если быть точным.
Каждая цепь может питать разные электроприборы или кухонные электроприборы:
Ваша базовая цепь освещения должно быть 15 ампер и от 120 до 125 вольт. Этого должно быть достаточно для питания различных источников света (потолочного светильника, встроенного освещения, шкафа и т. д.), хотя вам может понадобиться больше для мощного потолочного вентилятора. Проконсультируйтесь со своим электриком, чтобы узнать, какая именно схема освещения вам нужна.
Для полностью электрической плиты требуется цепь на 50 ампер и 240 вольт, тогда как для газовой плиты достаточно только 120–125 вольт.
Холодильники больше, чем когда-либо, и они также раздают нам лед и холодную воду. Убедитесь, что в вашем холодильнике есть собственная цепь на 20 ампер и 120 вольт, чтобы продукты оставались прохладными и свежими.
В большинстве современных домов в раковине имеется электрическая установка для утилизации мусора , для которой требуется специальная 15-амперная цепь.
Микроволновые печи также больше и лучше и имеют разные требования к схеме в зависимости от их размера и потребляемой мощности. Обычно им нужна цепь на 20 ампер, от 120 до 125 вольт, хотя в большинстве случаев они также могут безопасно использовать цепь с газовой плитой.
Ваша посудомоечная машина также нуждается в собственной цепи на 15 А, 120–125 В.
Другие мелкие бытовые приборы (такие как кофемашина, блендер, тостер и т. д.) могут быть подключены к розеткам на столешнице. Национальный электротехнический кодекс (NEC) требует, чтобы на кухне было как минимум две отдельные цепи на 20 ампер и 120 вольт для настольных розеток, расстояние между которыми также не должно превышать 4 футов. Если вы делаете ремонт, проконсультируйтесь со своим электриком и решите, куда пойдут ваши приборы, на этапе планирования.
Прочие средства обеспечения безопасности
При перемонтаже или установке выделенных цепей не забудьте также установить устройства защиты от замыканий на землю (GFCI).
