Электрика в ванной комнате как расположить. Электропроводка в ванной комнате: как сделать безопасно и функционально

Как правильно спланировать электропроводку в ванной. Какие требования предъявляются к освещению, розеткам и вентиляции. Сколько электрических цепей нужно для ванной комнаты. Как обеспечить безопасность электрооборудования во влажном помещении.

Особенности электропроводки в ванной комнате

Ванная комната — особое помещение с точки зрения электробезопасности. Высокая влажность, наличие воды и металлических поверхностей создают повышенный риск поражения электрическим током. Поэтому к электропроводке в ванной предъявляются особые требования:

• Использование влагозащищенного оборудования
• Обязательное заземление всех металлических элементов
• Применение устройств защитного отключения (УЗО)
• Разделение электрической сети на несколько цепей
• Соблюдение безопасных расстояний от источников воды

Грамотное планирование электропроводки позволит сделать ванную комнату не только безопасной, но и функциональной. Рассмотрим основные моменты, на которые стоит обратить внимание.

Сколько электрических цепей нужно для ванной комнаты?

Согласно современным нормам, для ванной комнаты требуется как минимум две отдельные электрические цепи:

1. 20-амперная цепь для розеток
2. 15-амперная цепь для освещения и вентиляции

Такое разделение обеспечивает бесперебойную работу освещения даже при перегрузке розеточной сети. Для мощных электроприборов (проточный водонагреватель, джакузи) может потребоваться дополнительная выделенная линия.

В некоторых случаях допускается объединение освещения, розеток и вентилятора в одну 20-амперную цепь. Но это возможно только если цепь обслуживает исключительно ванную комнату.

Требования к розеткам в ванной

Какие требования предъявляются к розеткам в ванной комнате?

• Все розетки должны иметь защиту от влаги не ниже IP44
• Обязательно использование УЗО с током утечки не более 30 мА
• Минимальное расстояние от источников воды — 60 см
• Возле каждой раковины должна быть как минимум одна розетка
• Розетки располагаются не ниже 30 см от пола

Количество розеток зависит от размеров ванной и установленного оборудования. Рекомендуется предусмотреть как минимум 3-4 розетки для подключения бытовой техники и электроприборов.

Освещение ванной комнаты: особенности и требования

Правильно спланированное освещение делает ванную комнату не только функциональной, но и уютной. На что обратить внимание?

• Все светильники должны иметь влагозащищенное исполнение (IP44 и выше)
• В зоне душа или ванны используются светильники с маркировкой IP65
• Рекомендуется комбинировать верхний и боковой свет
• Для зеркала лучше использовать боковую подсветку
• Желательно предусмотреть несколько уровней освещенности

Общая мощность освещения ванной комнаты должна составлять 10-20 Вт на 1 м² площади. Для небольшой ванной достаточно 2-3 светильников общей мощностью 60-100 Вт.

Вентиляция: обязательный элемент ванной комнаты

Эффективная вентиляция необходима для удаления излишней влаги и предотвращения появления плесени. Какие требования предъявляются к вентиляции ванной комнаты?

• Обязательна установка вытяжного вентилятора
• Производительность — не менее 6-кратного воздухообмена в час
• Влагозащищенное исполнение (IP44 и выше)
• Автоматическое включение при повышении влажности
• Задержка отключения на 15-20 минут после выключения света

Вентилятор может подключаться как к осветительной сети, так и к отдельной линии. Если вентилятор оснащен нагревателем, для него требуется отдельная 20-амперная цепь.

Зонирование ванной комнаты по степени влажности

При планировании электропроводки важно учитывать зонирование ванной комнаты по степени влажности. Выделяют 4 зоны:

1. Зона 0 — внутреннее пространство ванны или душевой кабины
2. Зона 1 — пространство над ванной/душем до высоты 2,25 м
3. Зона 2 — 60 см вокруг зоны 1 по горизонтали
4. Зона 3 — остальное пространство ванной комнаты

Чем ближе к источникам воды, тем выше требования к влагозащищенности оборудования. В зоне 0 допускается только низковольтное оборудование (до 12 В). В зонах 1-2 применяются светильники и розетки с защитой IP65.

Система уравнивания потенциалов

Для обеспечения безопасности в ванной комнате обязательно выполняется система уравнивания потенциалов. Что это такое?

• Соединение всех металлических элементов между собой
• Подключение к шине заземления в электрощите
• Использование медного провода сечением 4-6 мм²
• Подключение ванны, труб, полотенцесушителя и т.д.

Система уравнивания потенциалов предотвращает возникновение опасной разности потенциалов между металлическими частями оборудования в ванной комнате.

Особенности прокладки кабеля в ванной

Как правильно проложить электропроводку в ванной комнате? Основные рекомендации:

• Использовать влагостойкий кабель (ВВГнг, NYM)
• Прокладывать кабель в гофротрубе или кабель-канале
• Разводку выполнять под потолком или в верхней части стен
• Вертикальные спуски к розеткам делать строго вниз
• Минимизировать количество соединений

При скрытой проводке кабель прокладывается в штробах на глубине не менее 5 мм. Открытая проводка выполняется в пластиковых кабель-каналах с высокой степенью влагозащиты.

Электропроводка и освещение в ванной комнате: как сделать удобно и безопасно. Освещение в интерьере ванной

Современная ванная — это пространство, наполненное разными электрическими чудесами техники вроде стиральной машины, джакузи и душевой кабинки. Прибавьте к этому бойлер и теплый пол, если они у вас есть. В шкафчике рядом — фен, электробритва и щипцы для завивки волос. И всё это требует электричества.

Общие требования к светильникам, розеткам и выключателям





В ванной комнате всегда есть и вода, и пар, которые могут попасть внутрь розетки или выключателя и вызвать замыкание. Поэтому все электроприборы, которые здесь устанавливаются, должны соответствовать классу защиты не ниже IP 44.

При планировании проводки всего дома для ванной комнаты нужно отводить отдельную ветку. На ней обязательно должны быть установлены устройства защитного отключения (УЗО) или специальные дифференциальные автоматы. В случае короткого замыкания, они отключают подачу электроэнергии за доли миллисекунды, спасая и вас, и дорогие электроприборы.

Сама проводка должна быть выполнена кабелем, рассчитанным на прокладку во влажных помещениях.

Для ванных комнат не рекомендуется делать проводку открытого типа!

По правилам безопасности располагать розетки, лампы и выключатели разрешается на расстоянии не менее 60 см от труб и «мокрых точек»: кранов, унитазов, умывальников и ванн. Все электроприборы, а также металлические токопроводящие предметы в ванной (металлическая ванна, водопроводные и канализационные трубы, полотенцесушители и т.д.) должны быть обязательно заземлены.

Освещение в ванной





Модный и практичный ход — естественное освещение в ванной. Но мы в этой статье не будем говорить об окнах и световых туннелях, которые в квартирах типовой планировки встречаются крайне редко, а коснемся только электрического освещения.

Как и в любой другой комнате, в ванной тоже нужно разделять освещение на основное и дополнительное. В качестве основного чаще всего используется большой настенный или потолочный светильник. Отдельные зоны могут подсвечиваться и потолочными точечными светильниками, например, зона душевой или унитаза, если санузел у вас совмещенный. В качестве элемента дизайна может использоваться и декоративная подсветка некоторых деталей интерьера.





В 90% случаев основной свет располагается за вашей спиной, если вы стоите лицом к зеркалу. Это не очень удобно: лицо остается в тени при косметических процедурах или во время бритья.

Задачу второстепенного освещения выполняют светильники у зеркала — бра или споты. Они-то как раз и справляются с освещением вашего лица.





Выключатели освещения обычно монтируют вне ванной — например, в коридоре. Но выключатель светильников у зеркала может быть и внутри. В этом случае опять необходимо вспомнить про защиту выключателя от влаги — класс защиты не менее IP 44.

Розетки в ванной





О розетках в ванной и не только мы уже рассказывали в одном из наших предыдущих материалов.

Но на всякий случай, повторим.

Для чего могут понадобиться розетки?

• Для мелкой бытовой техники. Фен, бритву, плойку и тому подобные мелкие бытовые обычно включают в розетки, которые устанавливаются вблизи зеркала
• Для включения светильников дополнительного освещения, например, для бра возле зеркала
• Для вытяжного вентилятора. Такая розетка ставится под потолком, рядом с самим вентилятором
• Для душевой кабинки или ванны-джакузи. Такие розетки можно установить за защитными панелями этих приборов так как их не нужно постоянно включать и выключать из розетки
• Для мощных электроприборов — стиральной машинки или электроводонагревателя. Такие розетки следует ставить подальше от труб, и от «мокрых точек»

Класс защиты всех розеток в ванной комнате должен быть не ниже IP 44, а для джакузи и душевой кабины желательно ставить розетки классом повыше, например, IP 55 или IP 56.

Другие электроприборы





Стиральная машинка — частый житель ванной комнаты. Для ее подключения нужна отдельная розетка на отдельной, идущей от основного распределительного щитка, ветке.





Такая же отдельная розетка на отдельной ветке с автоматической защитой нужна и для электрического водонагревателя или бойлера: это мощный электроприбор, который не стоит включать в общие линии с другими приборами.





Вытяжной вентилятор — полезная вещь, которая избавляет от неприятных запахов и лишней влаги, тоже требует электропитания. Он включается в отдельную розетку, которая устанавливается специально для него под потолком или подключается к электрической сети ванной комнаты через общий выключатель света или свой собственный.





Еще один мощный потребитель электроэнергии в ванной — теплый пол. Он так же, как и другие приборы, потребляющие много электроэнергии, подключается к отдельной ветке, которая идет от основного щитка. Его выключатель-диммер, с возможностью регулировки уровня тепла, располагают снаружи ванной.







Как видите, электрическая начинка современной ванной комнаты может быть весьма и весьма насыщенной. При ее проектировании важно соблюдать три главных правила:

• Обязательно заземлять все розетки, светильники, электроприборы и металлическое оборудование.
• Устанавливать приборы с высоким классом защиты от влаги, не ниже IP 44.
• Использовать для проводки влагозащищенные кабели и провода.

Если всё сделано правильно — пребывание в ванной станет не только удобным и приятным, но еще и абсолютно безопасным.

Электропроводка в ванной комнате своими руками по ПУЭ и ГОСТ

Проводка в ванной должна быть безопасной и в то же время функциональной. Старый стандарт, когда посередине комнаты установлен светильник, а розетки и выключатели вынесены за пределы помещения, уже давно не практикуется. На сегодняшний день существуют влагозащищенная электрофурнитура и автоматика, которые полностью обезопасят человека от поражения электрическим током.

Далее мы поговорим о том, как провести электропроводку в ванной комнате своими руками и какие требования к ней предъявляются.

• Основные требования
• Инструкция по монтажу
• Шаг 1 – Создаем схему
• Шаг 2 – Выбираем комплектующие
• Шаг 3 – Приступаем к работе
• В заключение

Основные требования

Основные требования к электропроводке в ванной комнате рассмотрены в ГОСТ Р 50571.7.701-2013 «Электроустановки низковольтные. Часть 7-701: Требования к специальным установкам или местам расположения. Помещения для ванных и душевых комнат». А также мы подобные вопросы подробно рассматривали в статье — https://samelectrik.ru/gde-i-kak-raspolozhit-rozetki-v-vannoj-komnate.html

Что нужно знать? В первую очередь то, что по электробезопасности ванная или душевая делится на 4 зоны, которые нумеруются от 0 до 3.

При этом:

• 0 – объём ванны, душевого поддона, раковины и прочих мест где находится вода.
• 1 – вокруг зоны 0. Это прилегающие стены к ванне, раковине т.д.
• 2 – находится на расстоянии 60 см от края ванной, для емкостей непрямоугольной формы – в радиусе (душевая кабина) 60 см от краёв зоны 0.
• 3 – считается безопасной (условно).

В требованиях ПУЭ для ванны есть такие пункты:

7.1.40 – здесь речь идёт о том, что допустима как открытая прокладка кабелей, так и скрытая. Но изоляция кабелей должна выдерживать не меньше 170 °С.

7.1.47 – здесь сказано о возможности установки оборудования с оболочками различных классов влагозащиты по IPxx в зонах от 0 до 3. Таблица составлена по тексту для удобства.

Зона	Класс защищенности	Что может использоваться
0	IРХ7	электроприборы напряжением до 12 В, причем источник питания должен размещаться за пределами этой зоны;
1	IРХ5	только водонагреватели
2	IРХ4 (IРХ5 для общественных мест)	водонагреватели и светильники класса защиты 2
3	IРХ1 (IРХ5 для общественных мест)	Всё остальное

*в зонах 0, 1 и 2 не допускается установка соединительных коробок, распредустройств и устройств управления.

7.1.48 – здесь описаны ограничения и требования к установке розеток в душевых. Если сказать кратко, то в общественных душевых не допускается установка розеток, в душевых и ванных комнатах квартир можно устанавливать в зоне 3. При этом они должны быть подключены либо через разделительные трансформаторы, либо линия в должна быть защищена УЗО с током утечки не больше чем 30 мА, такое же требование указано и в вышеупомянутом ГОСТ Р 50571 в пункте 701.415.1. И все электроустановочные изделия устанавливаются на расстоянии не ближе чем 0,6 м от дверного проёма душевой кабины.

Примечание: в ПУЭ классификация и зонирование приведены по ГОСТ Р 50571.11-96. В актуальной редакции 2013 года зона 3 – не описана, видимо т.к. она и так условно безопасна. В статье мы её упоминаем, чтобы не было разногласий с ПУЭ.

Требования к выключателям, розеткам и светильникам:

• Если вы хотите сделать подсветку душевой кабины или ванной – можно использовать светильники с напряжением питания 12В. Это т.н. защитная мера от поражения электрическим БСНН или ЗСНН (СНН – сверхнизкое напряжение, см. пункт 701.415.1 упомянутого выше ГОСТ). На самом деле если использовать такие светильники и для подсветки других мест в ванной комнате будет лучше, чем использовать 220В.
• Розетки и выключатели должны иметь класс защиты IPx4 или IPx5,. Цифра 5 означает, что оболочка изделия не пропускает потоки воды (струи) с любых направлений.
• Ванна, раковина, корпуса электроприборов, стояки и шина заземления должны быть объединены в систему уравнивания потенциалов.
• Запитывайте линии «мокрых» комнат через отдельный автомат и УЗО.

Что касается способа монтажа электропроводки в ванной комнате, то тут правилами ПУЭ четких ограничений нет. Можно использовать как наружную, так и скрытую прокладку кабеля по стенам. Единственный нюанс – при открытом электромонтаже необходимо выбирать кабель соответствующей маркировки, чтобы он был предназначен для помещений с повышенной влажностью.

Если все требования будут выполнены, то ни с какими проблемами относительно электробезопасности в дальнейшем Вы не столкнетесь.

Инструкция по монтажу

Шаг 1 – Создаем схему

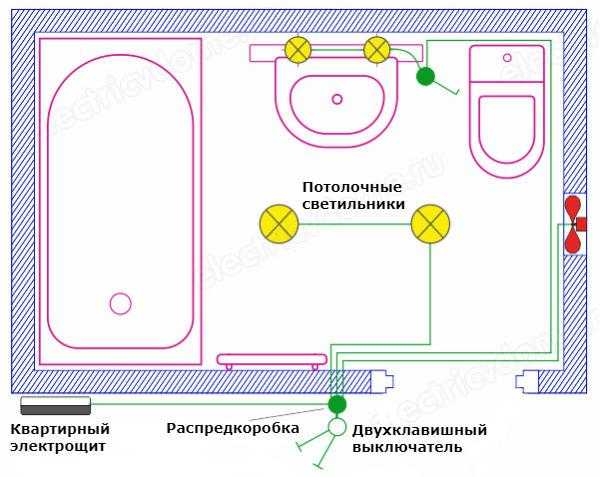

Для начала необходимо определиться со схемой электропроводки в ванной комнате. Вы должны продумать, какие электроприборы будут установлены, какой тип освещения выбран, и не менее важный момент – какое отопление будет присутствовать.

Наши рекомендации следующие:

1. Распределительная коробка, из соображений электробезопасности, должна быть установлена за пределами комнаты.
2. По всей площади необходимо разместить не менее трех розеток: для подключения стиральной машины, для фена возле зеркала и для электрического котла либо бойлера (если он присутствует).
3. Выключатель, по аналогии с коробкой, выводится в соседнее помещение, рядом со входной дверью.
4. Как мы уже говорили, автоматика устанавливается на каждую группу проводов отдельно: розетки, светильники, мощная техника.
5. Электропроводка в ванной комнате укладывается в стене под потолком, параллельно полу. К розеткам линия опускается перпендикулярно, строго вниз. Если Вы решили сделать подвесной либо натяжной потолок, провода можно провести через него (между профилями либо под пленкой).

Следует обратить Ваше внимание на то, что все розетки и выключатели должны находиться на безопасном расстоянии от источника воды – не менее 60 см. Учитывайте этот факт, чтобы не подвергнуть свою жизнь опасности.

Начертив схему электропроводки в ванной комнате, можно переходить далее – к подсчету количества материалов.

Шаг 2 – Выбираем комплектующие

На данном этапе необходимо не только выбрать подходящие элементы проводки, но и определиться с их техническими характеристиками.

Для того, чтобы сделать электропроводку в ванной комнате своими руками рекомендуем выбирать следующие материалы:

• Кабель трехжильный, медный, сечением 2,5 мм² для розеток и 1,5мм² – светильников. Если у вас в ванной установлен мощный проточный водонагреватель или электрокотёл, то сечение кабеля для него рассчитывайте по току и мощности. Лучшим вариантом будет использование зарубежного кабеля NYM, однако русский аналог ВВГнг-LS станет удачной заменой по цене и качеству.
• Дюбель хомуты для крепления кабеля к стене.
• Влагозащищенные розетки и выключатели, со степенью защиты IP не менее «44» и брызгозащитной крышкой. Также изделия обязательно должны иметь заземляющий контакт.
• Влагозащищенные светильники для ванной комнаты, по возможности лучше использовать точечные светильники, т.к. они легче монтируются, аккуратно смотрятся на потолке и к тому же могут работать от 12 В.
• Для системы уравнивания потенциалов силовой провод ПВ-3 1*6. К нему дополнительно нужно приобрести наконечники.

Шаг 3 – Приступаем к работе

Итак, для начала необходимо согласно схеме электропроводки в ванной самостоятельно создать в стенах специальные канавки – штробы, под укладку кабеля. Углубления также необходимо сделать под розетки, выключатели распределительную коробку. Для этого можно использовать дрель со специальной коронкой, диаметром 68 мм.

Далее подрозетники и коробка устанавливаются в своих посадочных местах и надежно фиксируются раствором.

После этого необходимо самому зафиксировать проводку в штробах с помощью дюбель хомутов либо дедовским методом – прихватить раствором через каждые 20 см. Концы кабеля зачищаются от изоляции и продеваются к подрозетникам.

Теперь можно устанавливать сердцевины розеток и выключателей в посадочные места. Обращаем Ваше внимание на то, что декоративную крышку лучше закрепить после всего ремонта, чтобы она не выпачкалась в процессе работ.

Когда электропроводка будет закреплена в стене можно переходить к установке автоматического выключателя и УЗО своими руками. Подключать их не торопитесь, т.к. необходимо будет сначала проверить правильность электромонтажа в ванной.

Когда разводка проводки в комнате будет окончена, мультиметром нужно проверить линию на наличие короткого замыкания в сети. Если оно отсутствует, Вы все сделали правильно и можно переходить к декоративной отделке стен.

Остается один не менее важный нюанс, к которому должен быть обеспечен серьезный подход – нужно сделать систему уравнивания потенциалов в ванной комнате. Для этого берем наш одножильный медный провод и соединяем между собой корпус стиральной машинки, котла, раковины, ванны и стояков холодной и горячей воды. Все эти «точки» нужно соединить с шиной заземления, установленной у Вас в вводном щите.

Обращаем Ваше внимание на то, что если в щите отсутствует заземляющая шина, обязательно осуществите замену электропроводки в квартире на безопасную, с проводом PE.

Также следует отметить, что для отопления лучше всего использовать электрический теплый пол под плитку, который можно без проблем простелить в полу своими силами. Вот и вся технология электромонтажных работ. Как Вы видите, провести проводку в ванной комнате можно своими руками, т.к. устройство системы не представляет собой ничего сверхъестественного!

Рекомендуем Вам просмотреть наглядные видео примеры, в которых предоставлены все этапы работ и как все получилось:

В заключение

На сегодняшний день популярными являются подвесные гипсокартонные потолки, а также пластиковые панели. Если Вы решили их использовать, то это только облегчит электромонтажные работы. Дело в том, что при разводке электропроводки в ванной комнате под подвесным потолком не нужно будет создавать штробы, а достаточно просто уложить кабель в защитную гофрированную трубу, как показано на фото. Гофра в свою очередь без проблем крепится клипсами к профилю.

Еще один важный момент, на котором бы хотелось остановить Ваше внимание — отсутствие заземления в квартирном щите. Действительно, бывает так, что земельный провод может отсутствовать. В этом случае нужно обязательно заменить электропроводку в квартире на новую, трехжильную, после чего обязательно сделать систему уравнивания потенциалов.

Вот и все, что хотелось рассказать Вам о том, как сделать электропроводку в ванной комнате своими руками. Надеемся, что информация была для Вас полезной и пригодилась в электромонтажных работах!

Похожий материал:

• Монтаж электропроводки в бане
• Как сделать заземление в доме
• Как установить точечный светильник

Электропроводка, необходимая для ванной комнаты

По

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле — местный электрик № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях. Он имеет степень младшего специалиста в области электроники и прошел четырехлетнее обучение. Он писал для The Spruce о проектах электропроводки и домашней установки более восьми лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 17.12.21

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Факт проверен

Джиллиан Дара

Факт проверен Джиллиан Дара

Джиллиан — независимый журналист с 10-летним опытом работы в жанре лайфстайл. Она пишет и проверяет факты для TripSavvy, а также проверяет факты для The Spruce.

Узнайте больше о The Spruce’s Редакционный процесс

Яцек Кадай / Getty Images

В этой статье

• Освещение

• Вентиляция

• Розетки

• Схемы

Ванные комнаты влажные и могут потреблять много энергии. Это создает особые потребности, когда речь идет о проводке. Эта статья поможет вам спланировать соответствующую электропроводку для освещения, вентиляции и устройств безопасности в вашей ванной комнате. Необходимо учитывать все, от водонепроницаемых осветительных приборов в зонах купания до эффективной вентиляции и розеток GFCI для обеспечения безопасности.

Освещение

Все мы знаем, что ванная комната, как правило, одна из самых темных комнат в доме. По этой причине необходимо установить много светильников, чтобы обеспечить достаточное общее освещение, а также улучшить такие области, как зеркала, душевые, туалеты и ванные комнаты.

Ванные и душевые зоны должны иметь специальные приспособления. Светильники для этих областей имеют один из двух рейтингов: влажные места и влажные места. Зона для купания, иногда называемая «душевой зоной», включает в себя саму ванную или душевую зону и прилегающую к ней площадь комнаты, измеряемую в трех футах по горизонтали от края ванны или душевой кабины (то есть измеряя прямо в комнату) и восемь футов вертикально от края ванны (измеряя прямо вверх). Любой светильник в этой зоне должен быть рассчитан как минимум на влажные помещения. Тем не менее, если светильник потенциально может подвергаться воздействию брызг из душа, он должен быть рассчитан на использование во влажных местах.

Когда дело доходит до освещения вокруг зеркала, лучше всего подходят боковые огни. Верхнее освещение, особенно встроенное, оставляет ваше лицо в тени, когда вы приближаетесь к зеркалу. Они также подчеркивают, насколько редеют ваши волосы (не лучше ли не знать?). Боковые светильники, такие как настенные бра или вертикальные полосы, можно комбинировать с светильниками, установленными на стене над зеркалом, для более полного освещения.

Смотреть сейчас: Какая электропроводка нужна для ванной?

Вентиляторы

Ванные печально известны тем, что они влажные, а в некоторых нет окон для удаления влаги и запахов. Даже если у вас есть окно, вытяжной вентилятор в ванной более эффективно удаляет влагу и запахи, и вы не теряете столько тепла зимой. Вентиляторы необходимы во всех новых ванных комнатах и ​​реконструкциях. Вы можете установить вытяжной вентилятор со встроенным нагревателем, но для него требуются другие требования к проводке, чем для стандартного вентилятора без нагревателя (мы перейдем к проводке через минуту).

Розетки

Вы можете обеспечить защиту GFCI с помощью автоматического выключателя GFCI или путем установки одной или нескольких розеток GFCI в цепи розетки. При использовании одной розетки GFCI для защиты она должна быть подключена для защиты «множества местоположений», чтобы она защищала все выходы ниже по потоку в одной и той же цепи. Для каждой раковины требуется одна розетка с защитой GFCI в пределах трех футов от нее, и она может быть между двумя раковинами или сбоку от каждой раковины.

Предупреждение

Все розетки и розетки в ванной комнате должны иметь защиту от замыканий на землю. Это важное защитное устройство, помогающее предотвратить опасность поражения электрическим током, что очень важно в ванной комнате.

Схемы для ванных комнат

Базовый план электропроводки для ванной комнаты включает в себя 20-амперную цепь с защитой GFCI для розеток и 15-амперную цепь общего освещения для выключателей, светильников и вентилятора. В некоторых местах освещение и розетки должны быть подключены к отдельным цепям, чтобы, если розетка отключила автоматический выключатель, свет не погас. В других помещениях допускается установка освещения, розеток и стандартного вытяжного вентилятора на одну 20-амперную цепь при условии, что цепь обслуживает только ванную и никакие другие помещения.

Если вытяжной вентилятор имеет встроенный нагреватель, он должен иметь собственную цепь на 20 ампер. Это называется «выделенной» цепью, потому что она обслуживает только один прибор или прибор. Для обогревательных ламп, настенных обогревателей и других встроенных отопительных приборов также могут потребоваться специальные цепи.

Узнайте о требованиях к электропроводке в ванной комнате в вашем районе, связавшись с местным строительным отделом.

Статья Источники

The Spruce использует только высококачественные источники, в том числе рецензируемые исследования, для подтверждения фактов в наших статьях. Прочтите наш редакционный процесс, чтобы узнать больше о том, как мы проверяем факты и делаем наш контент точным, надежным и заслуживающим доверия.

1. Электрооборудование — прерыватели цепи замыкания на землю (GFCI). Министерство труда США

Требования к электрическим нормам для ванных комнат

Как и электропроводка в других частях дома, электроснабжение в ванных комнатах должно соответствовать требованиям, установленным местным отделом строительной инспекции. С годами эти требования стали более строгими, поскольку нормы стремятся идти в ногу с растущими требованиями к электричеству в ванных комнатах.

Большинство требований к электрическим нормам для домов основаны на NEC (Национальном электрическом кодексе). NEC — это официальный документ, составленный комитетом электриков и специалистов по строительству, целью которого является обеспечение минимальных стандартов безопасности для электромонтажных работ. Он пересматривается каждые три года (2014, 2017, 2020 и т. д.), и хотя изменения, вносимые в новые издания, обычно незначительны, при планировании новой ванной комнаты рекомендуется всегда проверять последнюю версию NEC.

Помните, что ваш местный код всегда имеет приоритет над NEC. Хотя большинство местных кодов основаны на NEC, это не всегда так. Местные нормы могут иметь более мягкие требования, чем NEC, или, в редких случаях, более строгие стандарты.

Некоторые домовладельцы с удивлением узнают, что существующая электропроводка в ванной комнате не соответствует действующим требованиям. Обычно это не повод для беспокойства. Последний код содержит требования, направленные на новое строительство или капитальный ремонт, когда площадь ванной комнаты расширяется. Существующие ванные комнаты в старых домах редко отвечают всем этим требованиям, и домовладельцам обычно разрешается делать текущий ремонт и реконструкцию, не приводя всю ванную комнату «в соответствие с нормами». Например, в старой ванной, обслуживаемой одной электрической цепью, обычно разрешается заменить светильники или розетки, не добавляя дополнительных цепей, необходимых для новой конструкции.

Когда профессиональный электрик выполняет работы в вашей ванной комнате, он или она будет знать, какие типы обновлений кода являются обязательными, и когда существующие конфигурации проводки могут оставаться прежними. Если вы делаете электропроводку самостоятельно, обратитесь за консультацией в местное управление строительной инспекции.

Но каждый раз, когда вы делаете капитальный ремонт, вы должны следить за тем, каковы текущие требования к коду для нового строительства. Там, где это возможно, полное приведение вашей ванной комнаты в соответствие с нормами сделает ее более безопасной, а также сделает ее более привлекательной для будущих покупателей.

Количество цепей

Хотя ванная комната может показаться небольшим пространством, которое может эффективно обслуживаться расширением цепи от соседней комнаты, NEC теперь требует как минимум две выделенные цепи для каждой ванной комнаты:

• 20-амперная розетка для электроприборов. Все розетки должны быть защищены AFCI и GFCI либо автоматическими выключателями, либо отдельными розетками, обеспечивающими защиту AFCI и GFCI.
• Светильники и настенные выключатели должны быть на отдельной цепи. Минимальная схема на 15 ампер, но часто это схема на 20 ампер, особенно если в эту цепь встроена лампа накаливания. Вентилятор вентиляции может питаться от этой цепи.
• Для гидромассажной ванны или любого другого крупногабаритного оборудования в ванной комнате требуется отдельный контур.

Хотя NEC предлагает, чтобы контуры ванных комнат были предназначены для ванной комнаты, а не для обслуживания других комнат, ваша местная юрисдикция может разрешить это, поэтому уточните этот вопрос в местной строительной инспекции.

Освещение ванной комнаты

NEC требует по крайней мере один постоянно установленный светильник в ванной комнате. Это может быть потолочный светильник, комбинированный вентилятор/светильник или светильник в туалетном столике.

Однако в большинстве ванных комнат добавляется по крайней мере еще один светильник, часто это настенный светильник над зеркалом или пара настенных бра по бокам зеркала. Освещение является важной потребностью в ванных комнатах, и нередко бывает три разных источника освещения: потолочный светильник, освещение туалетного столика и третий свет в душе или интегрированный с вытяжным вентилятором. Если вы добавите свет в душевую кабину, не забудьте необходимую водонепроницаемую линзу, которая защитит и вас, и лампочку.

Джордж Гутенберг / Getty Images

Вытяжной вентилятор

В большинстве сообществ требуется, чтобы в ванных комнатах было либо окно, которое можно открыть, либо электрический вентилятор, который будет вытягивать влагу из ванной комнаты на улицу. В некоторых сообществах может потребоваться вытяжной вентилятор, даже если в ванной комнате есть окно. Вентилятор, безусловно, является хорошей идеей, какими бы ни были требования, поскольку вентиляция влажного воздуха — единственный лучший способ предотвратить рост плесени и грибка в вашей ванной комнате.

Вентилятор для ванной комнаты должен быть достаточно мощным, чтобы адекватно удалять влагу из помещения и вытеснять ее наружу. Вентиляторы измеряются в CFM (кубических футах в минуту). Обратитесь к местному продавцу, чтобы приобрести блок вентилятора с производительностью кубических футов в минуту, соответствующей площади вашей ванной комнаты.

Некоторые местные правила позволяют вам управлять вентилятором самостоятельно, в то время как другие требуют, чтобы вентилятор включался с подсветкой. Доступны также комбинированные светильники, которые объединяют освещение, вытяжной вентилятор и обогревательную лампу или воздуходувку-нагреватель, все в одном. В зависимости от силы тока, потребляемой устройством, возможно, для этого прибора потребуется отдельная схема.

Розетки

Минимальное требование к розеткам в ванной комнате — одна розетка с защитой GFCI, обслуживаемая 20-амперной цепью. Однако это абсолютный минимум, и в большинстве ванных комнат есть по крайней мере две розетки, а часто и четыре или пять.

При выборе емкостей для ванной помните о правильном размещении. Вы должны держать сосуд за пределами зоны размером 3 фута по горизонтали и 8 футов по вертикали от верхней части ванны или порога душа. Он должен быть на расстоянии не менее 1 фута от раковины, но не более 3 футов. Избегайте размещения емкости над центром раковины, где шнуры от фена и электробритвы могут свисать в раковину.
