Как работают электродные котлы отопления. Каковы их основные преимущества перед другими типами котлов. Где применяются электродные котлы. Какие существуют виды электродных котлов.
Принцип работы электродных котлов отопления
Электродные котлы отопления относятся к современным высокоэффективным нагревательным устройствам, использующим электроэнергию для обогрева помещений. Их принцип работы основан на прямом нагреве теплоносителя с помощью электродов, погруженных в воду.

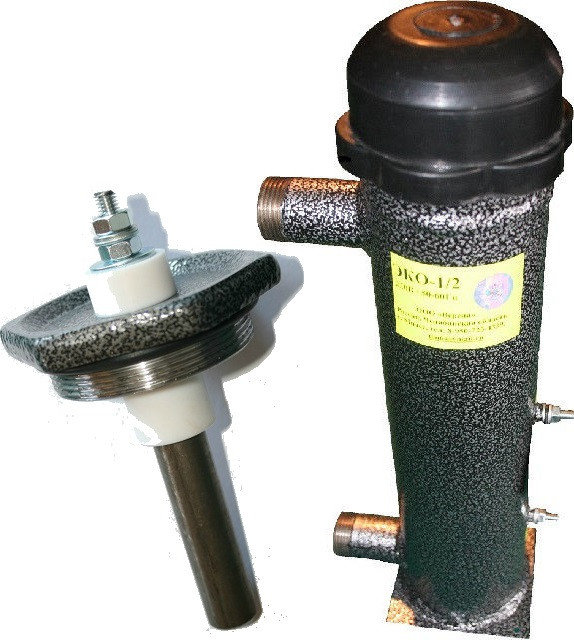

Как происходит нагрев воды в электродном котле?
- В резервуар котла погружены электроды, подключенные к источнику электропитания
- При подаче напряжения между электродами возникает электрический ток
- Вода, находящаяся между электродами, нагревается за счет своего сопротивления электрическому току
- Нагретая вода циркулирует по системе отопления, отдавая тепло в помещения
Таким образом, электродный котел преобразует электрическую энергию напрямую в тепловую, без промежуточных нагревательных элементов. Это обеспечивает высокий КПД устройства — до 98-99%.
Основные преимущества электродных котлов
Электродные котлы отопления обладают рядом существенных преимуществ по сравнению с другими типами отопительного оборудования:
- Высокий КПД — до 98-99%
- Быстрый нагрев теплоносителя — за 1-2 минуты
- Компактные размеры и небольшой вес
- Бесшумная работа
- Простота конструкции и надежность
- Долгий срок службы электродов
- Возможность плавной регулировки мощности
- Высокая экологичность
- Отсутствие необходимости в дымоходе
За счет чего достигаются эти преимущества? Прежде всего, благодаря прямому нагреву теплоносителя без промежуточных нагревательных элементов. Это обеспечивает минимальные потери энергии и высокую скорость нагрева.
Области применения электродных котлов
Где чаще всего применяются электродные котлы отопления? Основные сферы их использования:
- Отопление и горячее водоснабжение частных домов
- Отопление квартир, офисов, магазинов
- Обогрев производственных и складских помещений
- Отопление теплиц и оранжерей
- Нагрев воды в бассейнах
- Резервное отопление при авариях основной системы
Электродные котлы особенно эффективны в регионах с дешевой электроэнергией или при наличии ночных льготных тарифов. Они также часто используются как дополнение к основной системе отопления для быстрого нагрева в межсезонье.
Виды электродных котлов
Электродные котлы отопления различаются по нескольким основным параметрам:
По мощности:
- Малой мощности (до 15 кВт)
- Средней мощности (15-60 кВт)
- Большой мощности (свыше 60 кВт)
По напряжению питания:
- Однофазные (220 В)
- Трехфазные (380 В)
По типу теплоносителя:
- Водяные
- На антифризе
По способу установки:
- Настенные
- Напольные
Выбор конкретной модели электродного котла зависит от площади отапливаемого помещения, требуемой мощности, особенностей электросети и других факторов.
Особенности эксплуатации электродных котлов
При использовании электродных котлов отопления следует учитывать некоторые особенности их эксплуатации:
- Необходимость контроля качества теплоносителя (жесткости и электропроводности воды)
- Важность правильного подбора мощности котла
- Желательность установки стабилизатора напряжения
- Необходимость периодической очистки электродов от накипи
- Важность соблюдения правил электробезопасности при монтаже и обслуживании
При соблюдении этих правил электродные котлы обеспечивают эффективное и надежное отопление в течение длительного срока.
Сравнение электродных и тэновых котлов
Электродные и тэновые котлы — два распространенных типа электрических отопительных устройств. Чем они отличаются?
| Параметр | Электродные котлы | Тэновые котлы |
|---|---|---|
| Принцип нагрева | Прямой нагрев воды | Нагрев через ТЭН |
| КПД | 98-99% | 90-95% |
| Скорость нагрева | 1-2 минуты | 5-10 минут |
| Срок службы | 10-15 лет | 5-7 лет |
| Чувствительность к качеству воды | Высокая | Средняя |
Как видим, электродные котлы имеют ряд преимуществ по эффективности и скорости нагрева, но более требовательны к качеству теплоносителя.
Перспективы развития электродных котлов
Каковы перспективы развития технологии электродных котлов отопления? Основные тенденции включают:
- Повышение энергоэффективности
- Улучшение систем автоматики и управления
- Интеграция с системами «умный дом»
- Разработка гибридных систем с возобновляемыми источниками энергии
- Создание промышленных электродных котлов большой мощности
Эти инновации позволят сделать электродные котлы еще более эффективными и удобными в эксплуатации, расширив сферу их применения.
В чём отличия тэновых котлов от электродных
Представить себе систему отопления или нагрева воды без котла практически невозможно. Перед потребителями чаще всего встает выбор между тэновыми и электродными моделями. Однако далеко не каждому человеку, тем более далекому от технической сферы, известно о том, чем отличаются эти виды оборудования друг от друга. Между тем, разобраться в данном вопросе достаточно просто.
Эти котлы характеризуются высоким КПД и производительностью. В этом нет ничего удивительного, учитывая принцип их работы. Дело в том, что нагрев теплоносителя происходит напрямую, без какого-либо посредника. Электрический ток воздействует на специальный состав, в основе которого лежит соляной раствор. В нем находится множество различно заряженных ионов. Под влиянием электричества создается электромагнитное поле. Ионы начинают перемещаться, нагревая раствор.
Благодаря этому тепло начинает выделяться практически моментально, что выгодно отличает такие котлы.
Обычно поступление горячей воды в систему происходит всего через 1-2 минуты. По показателю КПД электродные модели превосходят тэновые почти на 50%. Однако следует учитывать, что у них имеются свои особенности эксплуатации. Дело в том, что в процессе работы в системе неизбежно скапливается электролизный газ. Он может повлиять на качество работы оборудования, поэтому следует регулярно стравливать воздух из каналов.
При выборе электродного котла обращайте особое внимание на стержень электрода. Он должен быть изготовлен из материала, устойчивого к накипи, а также имеющего долгий срок службы. Бюджетные модели оснащаются графитовыми и стальными деталями. А в более дорогих установлен титановый стержень.
В отличие от электродных, они нагревают теплоноситель опосредованно. По принципу работы они схожи с чайниками и бойлерами. Внутри тэновых котлов установлена спираль, которая по мере нагрева повышает температуру теплоносителя.
Поскольку прямого воздействия нет, этот процесс постепенный. В большинстве случаев поступление горячей воды в систему начинается не ранее, чем через 5-10 минут. Это зависит от мощности котла.
ТЭНы различаются по материалу изготовления. Наиболее распространенными и доступными являются детали, произведенные из металла. Как правило, используются сплавы из нихрома и мельхиора. Но все большую популярность набирают керамические ТЭНы. Их главным достоинством является устойчивость к коррозии Благодаря этому они служат гораздо дольше металлических, которым требуется замена уже через 5-6 лет.
Главным недостатком тэновых моделей является то, что из-за принципа опосредованного нагрева они имеют такого же КПД, как электродные. Зато маломощные котлы (до 8-10 кВт) не требуют специально выделенной сети напряжения, так как ничем не отличаются от обычных нагревательных приборов. Кроме того, им не нужен особый теплоноситель, как электродным: в таком качестве может выступать простая вода.
Таким образом, эти виды котлов имеют существенные различия. Перед принятием решения о покупке следует учесть их ключевые особенности. Это позволит подобрать модель, удовлетворяющую вашим требованиям. При желании купить котлы можно на нашем сайте.
Please enable JavaScript to view the comments powered by Disqus.
Электродный котел КВЭ 1/5
Наши тепловые приборы электрокотлы серии КВЭ предназначены для монтажа теплых полов, для автономного отопления домов, дач, коттеджей, офисов, торговых точек, магазинов, гаражей, хозяйственных, производственных помещений и других объектов с отапливаемым объёмом от 30 до 1650 м3 и более в качестве основного или резервного источника теплоснабжения.
Главное преимущество наших отопительных приборов (котлов КВЭ) — быстрая окупаемость.
По затратам денежных средств за отопительный сезон применение отопительных котлов КВЭ обходится выгоднее использования любых тэновых электрокотлов, топочных котлов, электроустановок нагрева воздуха и даже газового отопления, которое, несмотря на относительно низкую стоимость газа, требует значительных капиталовложений и долговременной окупаемости.
Котлы КВЭ в зависимости от температуры наружного воздуха и заданного температурного режима непосредственно работают (потребляют электроэнергию) в сутки до 8 часов.
Наряду с этим котлы КВЭ имеют и ряд других преимуществ:
— 1 кВт мощности котлов КВЭ обогревает до 20 м.кв площади (60 куб.м объёма) помещения при высоте потолка до 3-х метров
— Обеспечивают возможность быстрого нагрева, подъёма горячей воды и её естественной циркуляции в системах отопления 1-3 этажных объектов в зависимости от мощности без применения циркуляционного насоса
— Высокий КПД – до 98%
— Высокая надёжность – нагревательный элемент не выходит из строя даже, если питание на прибор подано, а вода в системе отопления отсутствует
— Установка с минимальными затратами
— Устанавливаються как вертикально, так и горизонтально
— Оригинальность конструкции с применением спецматериалов
— Суперкомпактные – длина однофазных (220 В) моделей котла – 210 мм, диаметр 45мм; котла трёхфазного (380 В)исполнения – 650 мм, диаметр 45 мм
— Антикоррозийная защита
— Электро- и пожаробезопасные
— Бесшумные
— Экологически чистые
— Малый вес
— Низкие цены.
КВЭ комплектуются термостатом накладного на трубопровод исполнения (20 — 90°С) Сертификат соответствия – РОСС RU. АИ16.А07088
Схемы подключения электродных котлов
Подключение котлов и миникотельных КВЭ (рис.1) — в подающую магистраль любой системы водяного отопления в вертикальном положении как можно ниже по отношению к отопительным радиаторам при помощи сантехнических муфт Ду 32 (1 1/4), переходных муфт или шлангов.
Также возможно подключение прибора в подающую (обратную) магистраль в горизонтальном положении с циркуляционным насосом. В любом случае эксплуатация прибора с циркуляционным насосом увеличивает его экономичность на 15-20%.
Рабочая среда: вода или антифриз /вода (рекомендуемое соотношение 70/30)
Датчик температуры погружной устанавливется: — для контроля водной среды в подающую или обратную магистраль отопительной системы в целях повышения её КПД, также возможна установка в подающую магистраль или в резьбовое отверстие заглушки последнего регистра второго или третьего отопительного радиатора.
Контактный термостат накладного исполнения может быть установлен на трубопровод в любую точку водяной системы отопления при помощи пружинного захвата (в комплекте).
Электронный программируемый хронотермостат для контроля воздушной среды устанавливается креплением к стене на высоте 1,5-1,8 метра от пола в местах, не подвергающихся непосредственному воздействию тепла или холода.
СХЕМА ПОДКЛЮЧЕНИЯ КОТЛА КВЭ К ОТОПИТЕЛЬНОЙ СИСТЕМЕ
1. Котёл КВЭ. 2. Радиатор отопления с запорным вентилем. 3. Датчик температуры. 4. Расширительный бак открытого типа. 5. Сливной вентиль. 6. Запорный вентиль. 7. Фильтр грубой очистки.
Наши отопительные котлы КВЭ также возможно устанавливать:-в качестве резерва совместно с котлами других видов, печью для их взаимозаменяемой работы (рис. 2)
1. Котёл КВЭ. 2. Батарея. 3. Датчик температуры (термостат). 4. Расширительный бак. 5. Сливной вентиль. 6. Запорный вентиль. 7. Фильтр грубой очистки . 8. Котёл на газу, дровах, уголь и т.д.
В систему центрального отопления, в случае её недостаточной эффективности, предварительно организовав автономную замкнутую водяную систему отопления;
-в коттеджах и других зданиях
— как для отопления всего объёма, так и поэтажно;
— для отопления помещений (здания) с объёмом более 1500 м3
— каскадное подключение нескольких моделей КВЭ одинаковой мощности параллельно друг другу в ряд с циркуляционным насосом (миникотельная) (рис.
3).
СХЕМА КАСКАДНОГО ПОДКЛЮЧЕНИЯ ПРИБОРОВ КВЭ ТРЁХФАЗНОГО ИСПОЛНЕНИЯ 30; 36; 42; 48; 54; 63; 72; 81 и т. д. кВт (МИНИКОТЕЛЬНАЯ)
1. Миникотельная. 2. Датчик температуры. 3. Запорный кран. 4. Фильтр грубой очистки. 5. Сливной кран. 6. Муфты Ду
СХЕМА ПОДКЛЮЧЕНИЯ ТЕПЛЫХ ПОЛОВ (рис.4)
1. Эл.котел КВЭ. 2. Труба на теплый пол. 3. Насос. 4. Ёмкость. 5. Термодатчик. 6. Кран для слива 7. Кран быстрого нагрева
СХЕМА ПОДКЛЮЧЕНИЯ КВЭ С ВЕРХНЕЙ РАЗВОДКОЙ
1. Котел КВЭ. 2. Батарея. 3. Термодатчик. 4. Расширительный бак. 5. Сливной вентиль. 6. Запорный вентиль 7. Фильтр грубой очистки.
СХЕМА ПОДКЛЮЧЕНИЯ КВЭ с нижней разводкой (Ленинградка)
1. Котел КВЭ. 2. Батарея. 3. Термодатчик. 4. Расширительный бак. 5. Сливной вентиль. 6. Запорный вентиль 7. Регулировочный кран. 8. Кран спуска воды. 9. Фильтр грубой очистки.
| Гарантия | |
| Гарантия | 3 года |
| Характеристики | |
| Габаритные размеры (мм) | 32*210 |
| Диаметр подключения | 1-1/4 (32мм) |
| Масса, кг, не более | 1,3-1,7 |
| Нагревательный элемент | электрод |
| Номинальная потребляемая мощность, кВт | 5 |
| Переключение режимов мощности, кВт | 0,5-5 |
Плавное регулирование температуры, град. | 0-90 |
| Площадь отапливаемого помещения, м2 | 100 |
| Производитель: | г.Миасс |
| Напряжение питающей сети, В | 220 |
Написать отзыв
Электродные котлы | Мощность пара
- Высокая эффективность – более 99 %
- Высокий динамический диапазон — безопасная работа при 1% выходного сигнала
- Отсутствие движущихся частей исключает:
- Простои из-за негерметичности уплотнения вокруг гидравлической системы позиционирования щита
- Отсутствие риска выхода из строя внутренних механических экранов
- Гидравлическая система не требуется
- Диэлектрические барьеры не требуются
- Без специальной обработки воды
- Компоненты промышленного класса
(от 10 000 до 113 000 pph)
Давление от: 100 — 500 фунтов на кв.
Дюйм Напряжения с: 4160 — 14,400 Вольт
HOL -WATER -WATRERS с таковыми емкостью.
Теория работы
Электродный котел Vapor Power обладает эксплуатационными преимуществами благодаря своей уникальной конструкции, которая обеспечивает высокую эффективность и высокое качество парового котла. Используя электричество в качестве чистого, эффективного и легко контролируемого топлива, вся подводимая к котлу энергия преобразуется в пар с 99% эффективности. Выход электродного генератора Vapor Power регулируется в диапазоне от 0 до 100 %, при этом нет ни ограниченного диапазона регулирования, ни возрастающей неэффективности при условиях низкой мощности, характерных для котлов, работающих на ископаемом топливе. Нет необходимости покупать дымовые трубы, и выбросы загрязняющих веществ нулевые.
Простота управления и продуманная конструкция котла значительно сокращают техническое обслуживание. Благодаря отсутствию движущихся частей внутри котла наши агрегаты требуют меньше обслуживания.
Даже в условиях потери питательной воды, например, электрод является отказоустойчивым, так как низкий уровень воды сам по себе влияет на останов котла, предотвращая катастрофический отказ. Теплопередача через стенки труб отсутствует, и никогда не будет отказов труб из-за чрезмерной температуры стенок, плохой обработки воды или коррозии у очага, так как нет труб, которые могут выйти из строя. Теплопередача происходит непосредственно в воде в паровой камере, благодаря чему получается пар высокого качества 9Чистота 9,95 % во всем рабочем диапазоне.
Области применения
Благодаря более чем 100-летнему опыту работы в отрасли и тысячам действующих устройств компания Vapor Power готова помочь в любом конкретном применении. Общие области применения включают:
- Пивоварня и дистилляция
- Производство гофрокартона и бумаги
- Здравоохранение
- Технологический пар и тепло
- Электростанция
Органы управления
Генератор электродов локально управляется системой на основе ПЛК, которая контролирует все аспекты работы котла, включая контроль уровня воды, давления и предела мощности.
Все устройства безопасности также будут контролироваться ПЛК. Интерфейс оператора с ПЛК осуществляется через устройство ЧМИ, которое напрямую связывается с ПЛК котла. Удаленный сбор данных и управление доступны через ModBus, Ethernet, Bacnet или другой протокол связи.
Models
External Pumps: BBJ-300 to BBJ-1200L
Internal Pumps: BBJ-1200 to BBJ-3400
Documents
Electrode Steam Boiler Brochure
PARAT IEH High Voltage Electrode котел
Котел Superior Electrode ИННОВАЦИИ
Пар высокого давления
Котел высокого давления PARAT может способствовать сокращению выбросов NOx и CO2 для крупных промышленных компаний за счет замены электрических котлов, работающих на ископаемом топливе, на экологически чистые производство пара с расчетным давлением до 85 бар изб. Это изменит правила игры в обезуглероживании мощного производства пара.
Zero-Load
Компания PARAT разработала НОВОЕ решение, гарантирующее Zero-Load (подана заявка на патент) для наших электродных котлов в режиме ожидания. Котел потребляет нулевую мощность при все еще подключенном главном выключателе, что является превосходным решением для регулирования сети.
Комбинированный водогрейный и паровой котел
Электродный котел PARAT СЕЙЧАС может поставляться как комбинированный водогрейный и паровой котел в одном блоке (подана заявка на патент) , с автоматическим переключением режима нагрева. Это делает котел очень гибким для любого типа центрального отопления, нуждающегося как в горячей воде, так и в паре.
Морская электрификация
PARAT Halvorsen играет важную роль в электрификации Северного моря и получила первые заказы на проекты 2×12 МВт Johan Sverdrup и 2×17 МВт (EX) Эдварда Грига. Оба проекта будут электрифицированы от береговой энергии и значительно сократят выбросы.
PARAT поставит полные блоки «под ключ», спроектированные, изготовленные и собранные в Флеккефьорде, Норвегия. Мы являемся квалифицированным поставщиком Power to Heat с отличными решениями для EX-сертифицированных наружных установок на платформах и судах FPSO.
Сокращение времени установки
PARAT Halvorsen не только проектирует и производит котлы. Перед поставкой котла мы можем протестировать его со всем оборудованием «под ключ», первичным контуром и системой ПЛК, чтобы убедиться, что конечный покупатель получит плавный запуск и сократит время установки.
ПИТАНИЕ в ТЕПЛО с электродным котлом PARAT
PARAT; котлы с 1920 года
Наш электродный котел был спроектирован и разработан нашими штатными инженерами и изготовлен в нашей мастерской в Норвегии с 19 года.90. Электродные котлы PARAT очень надежны и в настоящее время являются предпочтительным решением Power to Heat во всем мире. Благодаря нашему многолетнему опыту мы поставили первые в мире паровые котлы, предназначенные для регулирования электросетей.
Горячая вода и пар
Электродный котел поставляется как в водогрейном, так и в паровом исполнении. Возобновляемая энергия может использоваться в паровых сетях и сетях централизованного теплоснабжения. Электродный котел также является ценным резервным котлом.
Регламент сети
Растущее производство возобновляемой энергии солнца и ветра все чаще дает избыточную мощность в сети. Эту мощность необходимо использовать для того, чтобы стабилизировать частоту тока на уровне 50 Гц. Это называется регулированием частоты сети.
Регулирование электрической сети
Рост выработки электроэнергии ветряными и солнечными системами создал спрос на быстрое регулирование частоты электрических сетей. Электродный котел PARAT можно использовать для первичного регулирования с временем отклика менее 30 секунд от минимальной до полной нагрузки. Преобразование электрической энергии в тепловую позволяет накапливать возобновляемую энергию в периоды перепроизводства.
Это позволяет возобновляемым источникам энергии работать непрерывно, а экологически чистая энергия заменяет ископаемое топливо.
Электродный котел PARAT обеспечивает наиболее компактное и экономичное преобразование энергии в тепло и является превосходным решением для регулирования сети.
PARAT Halvorsen разработал первый быстродействующий электродный котел, способный переключаться из режима ожидания в режим полной нагрузки за 30 секунд.
Zero-Load
Компания PARAT разработала НОВОЕ решение, гарантирующее Zero-Load (подана заявка на патент) для наших электродных котлов в режиме ожидания. Котел потребляет нулевую мощность при все еще подключенном главном выключателе, что является превосходным решением для регулирования сети.
Резервный котел
Поскольку в будущем электроэнергия будет доступна в качестве конкурентоспособного топлива, электродный котел PARAT также будет ценным резервным котлом в случае выхода из строя котлов, работающих на топливе, или в системе распределения топлива.
Никакие другие типы котлов не могут быть готовы от холодного состояния до полной нагрузки за 5 минут.
Низкая цена на электроэнергию
Даже в странах, где возобновляемые источники энергии еще не получили широкого распространения в электросетях, электродный котел можно использовать в периоды низких цен на электроэнергию, например, в ночное время и в выходные дни.
Типовые кривые регулирования SRL в Infraserv Höchst, Франкфурт.
Решения для пара
Электродный котел PARAT является ведущим в мире решением для высоковольтных электродных паровых котлов. С диапазоном давления пара от 6 до 85 бар и мощностью до 75 МВт у вас есть решения для производства пара малой и большой производительности. Это идеальный котел для замены ваших паровых котлов, работающих на ископаемом топливе, на чистое электрическое тепло.
В воде между электродами образуется пар.
Система внутренней циркуляции подает воду к электродам в соотношении 10:1 для испарения. Выход контролируется дроссельной заслонкой, которая регулирует уровень в верхней камере.
Пар скапливается в верхней части сосуда высокого давления и выпускается через главный паровой клапан. Если давление пара превышает установленное значение, мощность автоматически снижается.
Важным параметром, связанным с оптимальной работой котла, является проводимость воды. Проводимость постоянно контролируется, чтобы обеспечить правильную мощность котла. Когда проводимость превышает выбранную уставку, инициируется автоматическая продувка.
Пар высокого давления
Электродный котел СЕЙЧАС может поставляться как паровой котел высокого давления. Мы разработали котел с расчетным давлением до 85 бар и мощностью 30 МВт на единицу от 6-24 кВ. Это первый в мире современный электродный паровой котел высокого давления. Используя эту технологию вместо котлов, работающих на ископаемом топливе, вы сможете значительно сократить выбросы.
Комбинированный водогрейный и паровой котел
Электродный котел PARAT может поставляться как комбинированный водогрейный и паровой котел в одном блоке (подана заявка на патент) , с автоматическим переключением режима нагрева. Это делает котел очень гибким для любого центрального отопления, где требуется как горячая вода, так и пар.
Пароперегреватель
Электрические пароперегреватели могут поставляться отдельно с низковольтным питанием.
Принципиальная схема системы парогенерации электродного котла.
Горячая вода
Сеть централизованного теплоснабжения всегда будет иметь возможность получать избыточную мощность от возобновляемых источников энергии. Это идеальный котел для замены ваших водогрейных котлов, работающих на ископаемом топливе, на чистое электрическое тепло.
При установке теплоаккумулятора появляется возможность получать большое количество энергии при получении сигнала для регулирования сети.
После этого энергия может быть высвобождена из бака, когда клиенту нужно тепло.
Горячая вода образуется за счет циркуляции котловой воды через верхнюю камеру, где установлены электроды. Резервуар котла находится под давлением азота, и из-за относительно небольшого объема воды котел также действует как расширительный бак.
Если температура, подаваемая клиенту, превышает заданную, мощность котла автоматически снижается. Мощность регулируется дроссельным клапаном, который регулирует уровень в верхней камере котла. Важным параметром, связанным с оптимальной работой котла, является проводимость воды. Благодаря оптимальной конструкции электродов проводимость воды остается постоянной, что позволяет свести потребление воды к минимуму.
В комплект поставки могут входить трубопроводы, регулирующий клапан и теплообменник для подачи тепла в контур централизованного теплоснабжения.
Комбинированный водогрейный и паровой котел
Электродный котел PARAT может поставляться как комбинированный водогрейный и паровой котел в одном блоке (подана заявка на патент) , с автоматическим переключением режима нагрева.
Это делает котел очень гибким для любого центрального отопления, где требуется как горячая вода, так и пар.
Принципиальная схема системы горячего водоснабжения электродного котла.
Технические характеристики
Коды конструкции
Мы поставляем котел с маркировкой CE в соответствии с PED/2014/68/EU с кодом котла EN 12953. Другие коды конструкции по запросу. Электродный котел также доступен в версии EX для установки во взрывоопасных зонах зоны 2. Соединительная ячейка среднего напряжения разработана в соответствии со стандартом EN 61936 для силовых установок.
Принцип работы котла
Котел состоит из внешнего и внутреннего контейнеров. Внутрь внутреннего контейнера, электрически изолированного от внешней оболочки, погружены электроды. Котел рассчитан на 6 — 24 кВ. Тепло генерируется омическим сопротивлением в воде между электродами. Котел действует как чистое омическое сопротивление в главной цепи.
Вода и внутренний контейнер образуют изолированную нулевую точку в звездообразном соединении между электродами. PARAT использует эту успешную концепцию электродов с 1993. Благодаря геометрии электродов поток тока настолько мал, что электроды не изнашиваются.
Система управления
Мы использовали наш опыт для разработки современной и надежной системы управления котлом на платформе Siemens S7 Fail-safe PLC, которая проста в использовании. Котел также доступен с системой дистанционного контроля PARAT. Это позволяет осуществлять удаленный мониторинг котельной через Интернет из любой точки мира. Это также включает онлайн-устранение неполадок и обновление управляющего программного обеспечения из сервисного центра PARAT в Норвегии. Инструментарий может поставляться как 1oo2 или 2oo3.
Габаритные размеры
Электродный котел представляет собой очень компактное устройство. Даже котел мощностью 75 МВт нормально впишется в существующую котельную.
Корпус котла в стандартной комплектации изолирован минеральной ватой 2×75 мм и облицован алюминиевыми листами с порошковым покрытием. Визуальные части окрашены.
Внешние размеры котла даны для электродных котлов, включая изоляционную оболочку. Мы оставляем за собой право вносить изменения:
Паровой котел
| Мощность (МВт) | 0-5 | 0-15 | 0-30 | 0-45 | 0-60 |
| Пар (т/ч) | 7,5 | 22,5 | 45 | 67,5 | 90 |
| Г (мм) | 2.100 | 2.350 | 3.000 | 3.600 | 3.700 |
| В (мм)* | 4.800 | 5.800 | 6.700 | 7.000 | 7.400 |
| Транспортный вес (кг) | 6. 500 | 8.000 | 13.500 | 20.000 | 23.000 |
| Рабочий вес (кг) | 8.500 | 11.000 | 21.500 | 34.000 | 38.000 |
| Испытательный вес (кг) | 13.800 | 21.000 | 38.500 | 60.000 | 66.000 |
Данные по массе даны для расчетного давления 16 бар изб. Размер исходя из 10 кВ. Пар основан на температуре питательной воды 100°C. Могут произойти изменения.
* Если циркуляционные насосы расположены на одном уровне с котлом, необходимо добавить дополнительную высоту для кавитационного запаса насоса.
Водогрейный котел
100
