Основные виды и классификация сварочных электродов

Сварочные электроды – это ключевой расходный материал при ручной дуговой сварке. От правильного выбора электрода напрямую зависит качество сварного соединения. Рассмотрим основные виды и классификацию сварочных электродов:

По назначению:

  • Для сварки углеродистых и низколегированных сталей
  • Для сварки высоколегированных сталей
  • Для сварки чугуна
  • Для сварки цветных металлов
  • Для наплавки

По типу покрытия:

  • С кислым покрытием (А)
  • С основным покрытием (Б)
  • С рутиловым покрытием (Р)
  • С целлюлозным покрытием (Ц)
  • Со смешанным покрытием (например, АР — кисло-рутиловое)

По толщине покрытия:

  • Тонкопокрытые (М)
  • Среднепокрытые (С)
  • Толстопокрытые (Д)
  • Особо толстопокрытые (Г)

Такая классификация помогает сварщику подобрать оптимальный электрод для конкретной задачи.


Состав и структура сварочного электрода

Сварочный электрод состоит из двух основных частей:

  1. Металлический стержень — проводник тока, который плавится в процессе сварки.
  2. Электродное покрытие — специальная обмазка, выполняющая ряд важных функций.

Покрытие электрода может содержать следующие компоненты:

  • Шлакообразующие (рутил, полевой шпат, мрамор)
  • Газообразующие (целлюлоза, крахмал)
  • Раскислители (ферромарганец, ферросилиций)
  • Легирующие добавки
  • Стабилизаторы дуги
  • Пластификаторы

Состав покрытия определяет свойства электрода и его назначение.

Маркировка сварочных электродов по ГОСТ

Маркировка электродов по ГОСТ 9466-75 содержит следующую информацию:

  • Тип электрода (Э42, Э46 и т.д.)
  • Марка электрода
  • Диаметр стержня
  • Назначение (У — для углеродистых сталей, Л — для легированных и т.д.)
  • Толщина покрытия
  • Группа по качеству
  • Вид покрытия
  • Допустимые пространственные положения сварки
  • Род тока и полярность

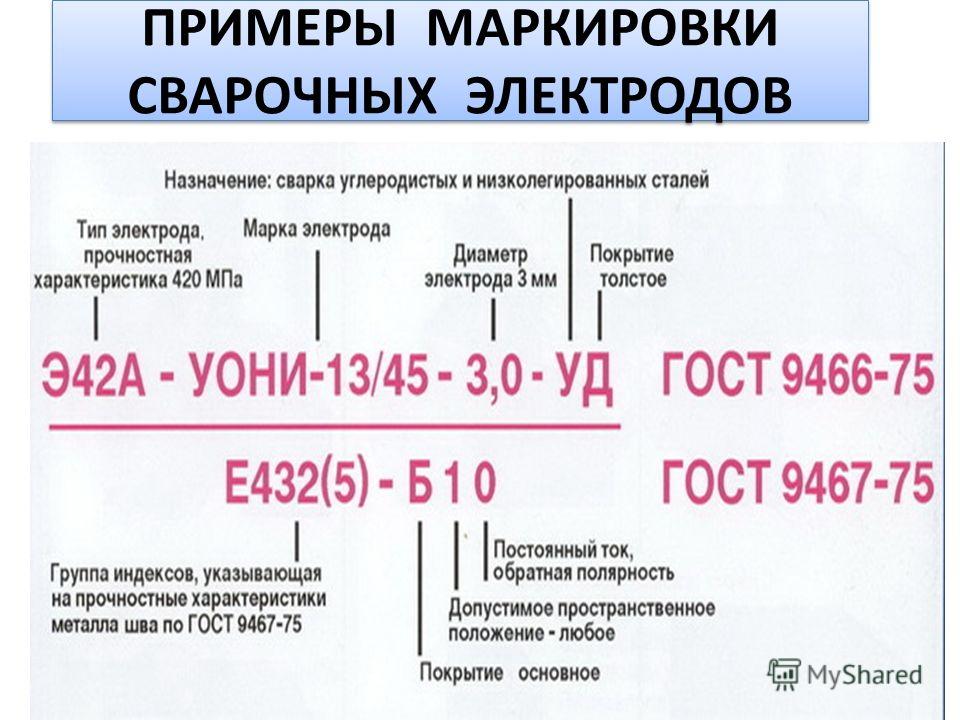

Например, расшифровка маркировки Э46А-УОНИ 13/55-3,0-УД2 E432(5)-Б10:

  • Э46А — тип электрода
  • УОНИ 13/55 — марка
  • 3,0 — диаметр стержня
  • У — для углеродистых сталей
  • Д2 — толстое покрытие
  • Е432(5) — группа по качеству
  • Б — основное покрытие
  • 1 — для сварки во всех положениях
  • 0 — постоянный ток обратной полярности

Как правильно выбрать электроды для сварки

При выборе сварочных электродов следует учитывать следующие факторы:


  1. Свариваемый материал
    — электрод должен подходить по химическому составу.
  2. Толщина металла — от нее зависит диаметр электрода.
  3. Пространственное положение шва — некоторые электроды предназначены только для нижнего положения.
  4. Род тока — не все электроды работают на переменном токе.
  5. Условия сварки — влажность, ветер, температура влияют на выбор покрытия.

Правильный подбор электродов обеспечит высокое качество сварного соединения и производительность работы.

Особенности применения разных типов электродов

Рассмотрим особенности применения основных типов электродов:

Электроды с рутиловым покрытием (Р):

  • Легкое зажигание дуги
  • Малое разбрызгивание металла
  • Красивый внешний вид шва
  • Подходят для сварки тонкого металла

Электроды с основным покрытием (Б):

  • Высокие механические свойства шва
  • Низкое содержание водорода в наплавленном металле
  • Хорошая работа при отрицательных температурах
  • Применяются для ответственных конструкций

Электроды с целлюлозным покрытием (Ц):

  • Глубокое проплавление
  • Высокая производительность
  • Возможность сварки вертикальных швов сверху вниз
  • Используются для сварки трубопроводов

Выбор типа покрытия зависит от конкретных требований к сварному соединению.


Правила хранения и подготовки электродов к сварке

Для обеспечения высокого качества сварки необходимо правильно хранить и подготавливать электроды:

  1. Хранить электроды следует в сухом отапливаемом помещении при температуре не ниже 15°C.
  2. Относительная влажность воздуха в помещении не должна превышать 50%.
  3. Электроды нужно оберегать от механических повреждений покрытия.
  4. Перед сваркой электроды необходимо прокалить для удаления влаги.
  5. Температура и время прокалки указываются в паспорте электродов.

Соблюдение этих правил позволит избежать дефектов сварки, связанных с повышенным содержанием водорода в металле шва.

Современные тенденции в производстве сварочных электродов

В производстве сварочных электродов наблюдаются следующие тенденции:

  • Разработка универсальных электродов для сварки разнородных сталей
  • Создание электродов с пониженным содержанием водорода
  • Улучшение сварочно-технологических свойств электродов
  • Повышение производительности за счет применения порошковой проволоки в стержне
  • Разработка специальных электродов для сварки в экстремальных условиях

Эти инновации направлены на повышение качества сварки и расширение возможностей применения электродов в различных отраслях промышленности.



Виды электродов таблица — краткое описание, применение

Электроды описание — виды электродов, применение, характеристики

Для удобства предлагаем для клиентов описание видов электродов. В таблице Вы найдете все электроды, которые производятся на заводе сварочных электродов ООО Ватра. У нас Вы можете купить электроды оптом и в розницу по самым низким ценам.
Купить электроды в розницу можно в фирменных магазинах «Эксперт — все для сварки и стройки», по РБ в филиалах (Барановичи, Брест, Витебск, Гомель, Гродно, Могилев, Полоцк, Солигорск и др.) и у партнеров в РФ.

Электроды сварочные собственного производства

Марка электрода Тип Электрода по ГОСТ 9467-45 Гост 9466-75 Диаметр, мм Род сварочного тока Назначение

Электроды для сварки углеродистых сталей рядовых и ответственных конструкций
МР-3 Э46 2. 5; 3.0; 4.0 Переменный и постоянный обратной полярности Рутиловое покрытие. Электроды предназначены для сварки черных металлов. Область применения- строительство и машиностроение. Электроды позволяют выполнять сварку на низких токах, а для электродов малого диаметра-от источников питания,  включенных в бытовую сеть.  Обеспечивают легкое отделение шлака и хорошее повторное зажигание, равномерное горение дуги в процессе сварки.
ОЗС-12 Э46 2.5; 3.0; 4.0 Переменный и постоянный прямой и обратной полярности
АНО-21 Э46 2.5; 3.0; 4.0 Постоянный ток любой полярности, переменный от трансформатора с напряжением холостого хода не менее 50В Для сварки конструкций из низкоуглеродистых сталей малых толщин марок Ст3, 10, 20 и др.
  Электроды обеспечивают легкое зажигание дуги, мелкочешуйчатое формирование металла шва, легкую или самопроизвольную отделяемость шлаковой корки. Они могут применяться для сварки водопроводных труб, газопроводов малого давления.
АНО-36 Э46 2.5; 3.0; 4.0 Переменный и постоянный обратной полярности  Рутил-целллюлозное покрытие. Предназначены для сварки рядовых и ответственных конструкций из углеродистых сталей, во всех пространственных положениях шва. Также используется для сварки потолочных и вертикальных швов. Для сварки черных металлов.

Электроды для сварки углеродистых сталей особо ответственных конструкций
УОНИ 13/55 Э50А 2.5; 3.0; 4.0 Постоянный ток обратной полярности Для сварки ответственных конструкций из углеродистых и низколегированных сталей, когда к металлу сварных швов предъявляются повышенные требования по пластичности,  ударной вязкости. Сварка во всех пространственных положениях, кроме вертикального. Свариваемая поверхность должна быть тщательно очищена от окисов, ржавчины, жиров, влаги, краски  и других загрязнений.
УОНИ 13/45 Э42А 2.5; 3.0; 4.0 Постоянный ток обратной полярности
ТМУ-21У Э50А
2.5; 3.0; 4.0
Постоянный ток обратной полярности

Электроды наплавочные
Т-590 Э-120Х6С2ГР3 2.5; 3.0; 4.0 Постоянный ток обратной полярности Предназначены для наплавки деталей из стали
ЭН-60 Э-70Х3СМТ 2. 5; 3.0; 4.0 Постоянный ток обратной полярности

Электроды для сварки серого, высокопрочного и ковкого чугуна
ЦЧ-4В ГОСТ 9466-75 3.0; 4.0; 5.0 Постоянный ток обратной полярности Предназначены для холодной сварки или заварки деталей из высокопрочного чугуна.
МНЧ-2 ГОСТ 9466-75 3.0; 4.0; 5.0 Постоянный ток обратной полярности

Электроды для сварки  изделий из коррозионностойких хромоникелевых сталей (электроды для нержавейки)
ЦЛ-11 Э-08Х20Н9Г2Б 3. 0; 4.0; 5.0 Постоянный ток обратной полярности Электроды используются для сварки коррозионно- стойких нержавеющих сталей. Сварка во всех пространственных положениях.
ОЗЛ-8 Э-07Х20Н9 3.0; 4.0; 5.0 Постоянный ток обратной полярности
НЖ-13 Э-09Х19Н10Г2М2Б 3.0; 4.0; 5.0 Постоянный ток обратной полярности

Электроды для сварки разнородных сталей (нержавейка+сталь)
ОЗЛ-6 Э-10Х25Н13Г2 3.0; 4.0 Постоянный ток обратной полярности Данные электроды используются для сварки разнородных жаропростойких сталей. Сварка во всех пространственных положениях.
ОЗЛ-9А Э-28Х24Н16Г6 3.0; 4.0 Постоянный ток обратной полярности
ОЗЛ-17У ГОСТ 9466-75 3.0; 4.0 Постоянный ток обратной полярности
ОЗЛ-25Б Э-10Х20Н70Г2М2Б2В 3.0; 4.0 Постоянный ток обратной полярности
ЦТ-15 Э-08Х19Н10Г2Б 3.0; 4.0 Постоянный ток обратной полярности
ЭА-395/9 Э-11Х15Н25М6АГ2 3.0; 4.0 Постоянный ток обратной полярности
ЭА-400/10У Э-07Х19Н11МГ2Ф 3. 0; 4.0 Постоянный ток обратной полярности

Сварочные электроды | Классификация и типы электродов для сварки

Добиться нужного качества сваривания невозможно без правильного выбора электродов. Избежать ошибки поможет четкое понимание рынка. Необходимо знать о видах продукции от разных производителей, рекомендациях относительно применения конкретной марки, принципах маркировки электродов.

СОДЕРЖАНИЕ

  • Назначение сварочных электродов
  • Какие бывают электроды для сварки
  • Классификация электродов согласно ГОСТу 9466-75
    • Виды электродов по назначению
    • По толщине покрытия
    • Типы покрытия электродов
    • По пространственному расположению наплава
    • По виду и полярности тока
  • Из чего состоит электрод для сварки
    • Плавящиеся и неплавящиеся электроды
    • Электроды для точечной сварки
  • Виды и состав обмазки сварочных электродов
  • Правила маркировки
  • Сушка и прокалка электродов
  • Как научиться варить

Назначение сварочных электродов

Роль электродов сводится к формированию дуги в электродуговой сварке. Качество электродов напрямую влияет на эффективность работы и результат. Насколько стабильной будет дуга, как глубоко прогреется металл, легко ли разжечь дугу и другие нюансы во время сварки определяются выбором электродов. Они должны:

  • поддерживать во время работы стабильную дугу;
  • плавиться равномерно;
  • формировать аккуратный шов с нужным химическим составом;
  • создать условия для минимизации разбрызгивания раскаленного металла;
  • способствовать повышению эффективности сварочных работ;
  • обеспечивать прочность стыка;
  • обладать низкой степенью токсичности.

Помимо этого, должен легко удаляться шлак, который образуется в процессе сварочных работ.

Какие бывают электроды для сварки

Все представленные на отечественном рынке электроды делятся на типы, которые предназначаются для работы с различными металлами. Есть отдельная группа продукции для сварки по разным маркам стали, по чугуну, цветным металлам, алюминию и его сплавам. Благодаря такому делению сварщику легче выбрать оборудование и оптимальный режим при работе с конкретным металлом. Есть еще и отдельная группа электродов, которые используются исключительно для так называемой «наплавки металлов».

Особенности ручных технологических операций тоже являются определяющим фактором, который влияет на классификацию электродов. Ведь сварочные работы могут выполняться с разным расположением электрода, степенью проплавления металла, глубиной сварочной ванны и другими особенностями.

Толщина электрода определяет его принадлежность к изделиям тонким (М), толстым (Д) или среднего размера (С). В зависимости от типа обмазки продукция делится на четыре группы:

  • кислая – маркируется А;
  • целлюлозная – Ц;
  • основная – Б;
  • рутиловая – Р;
  • комбинированная или смешанная. Маркируется в зависимости от того, какие виды обмазок использованы – РБ, РЦ, АР или другое.

Если электрод обладает покрытием, которое выходит за рамки приведенной классификации, он обозначается буквой «П» – прочие. В состав обмазки включаются добавки, которые предназначаются для улучшения качества сварного шва из конкретного материала. К примеру, рутиловое покрытие электрода препятствует образованию пустот и трещин в области сварного шва. Еще электроды классифицируются в зависимости от полярности питающего тока, величины напряжения, диаметра, длины стержня.

В случае возникновения крайней необходимости электроды можно изготовить самостоятельно. Для этого понадобится стальная проволока диаметром в диапазоне от 1,6 до 6 мм. Из нее делаются отрезки длиной около 35 сантиметров. Для обмазки подойдет смесь мела и силикатного клея.

Классификация электродов согласно ГОСТу 9466-75

Предназначенные для ручной дуговой сварки металлические покрытые электроды делятся на группы по нескольким параметрам: назначению, химическому составу и механическим свойствам, толщине и виду нанесенного покрытия. Помимо этого, принимаются во внимание и сварочно-технологические показатели.

Для улучшения качества и увеличения скорости работ, вы всегда можете воcпользоваться нашими сварочными столами собственного производства от компании VTM.

Виды электродов по назначению

В зависимости от сферы использования продукция предназначается:

  • для работы с углеродистыми или низкоуглеродистыми материалами, степень сопротивления на разрыв которых не превышает 600 Мпа. Они маркируются литерой «У»;
  • для соединения заготовок из конструкционной легированной стали, сопротивление на разрыв которых не превышает 600 Мпа. Электроды маркируются буквой «Л»;
  • для сваривания легированной стали, устойчивой к высоким температурам. Продукты обозначаются литерой «Т»;
  • для сварки высоколегированной стали, обладающей особыми характеристиками. Визуальный маркер — буква «В»;
  • для создания наплавляемого слоя на поверхности материалов с особыми свойствами. Электроды имеют обозначение — литеру «Н».

Перечисленными стандартами электроды разделяются на типы в зависимости от химического состава наплавленного металла и в соответствии с механическими характеристиками обрабатываемого материала. В маркировке присутствуют цифры, обозначающие минимальное сопротивление на разрыв в кгс/мм2: Э42, Э42А, Э50 и другие. Буква после цифрового маркера обозначает высокие пластические характеристики, хорошую вязкость и ограничения по химическим составляющим.

По толщине покрытия

По данному показателю предусмотрено деление продуктов с учетом соотношения D/d, где D соответствует диаметру покрытия, а d — величине окружности металлического стержня. Принято различать электроды по толщине покрытия:

  • тонкое. Соотношение диаметров меньше 1,2. Маркируются буквой «М»;
  • среднее. Результат находится в диапазоне 1,2 < х < 4,5. Обозначаются литерой «С»;
  • толстое. Коэффициент меньше 1,8, но больше 1,45. Маркер — «Д»;
  • особо толстое. Число, полученное от деления двух диаметров, выше 1,8. Маркировка «Г» является отличительной особенностью продукта.

Согласно положениям ГОСТа 9466 — 75 предусмотрено деление на три группы, которые отличаются по качеству. Оно определяется состоянием покрытия, точностью исполнения покрытия и стержня, содержанием фосфора и серы в наплаве.

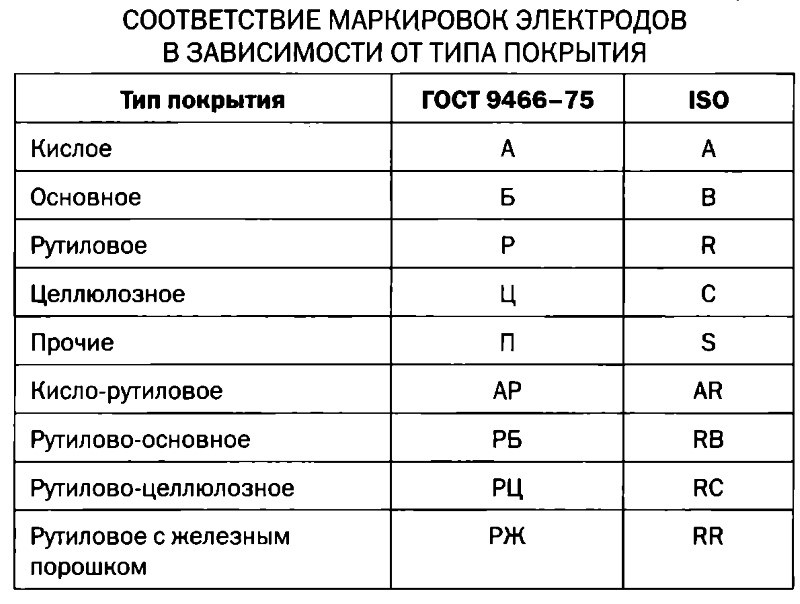

Типы покрытия электродов

Значения приведены в таблице ниже:

Тип покрытия Обозначение по ГОСТ 9466-75 Международное обозначение ISO
Кислое А A
Основное Б B
Рутиловое Р R
Целлюлозное Ц C
Смешанные покрытия
Кисло-рутиловое АР AR
Рутилово-основное РБ RB
Рутилово-целлюлозное РЦ RC
Прочие (смешанные) П S
Рутиловые с железным порошком РЖ RR



По пространственному расположению наплава

Электроды следует подбирать в зависимости от пространственного расположения стыка:

  • рекомендуется для работы в любом положении — обозначается «1»;
  • допускается расположение сварного шва в любом положении кроме направления сверху-вниз — «2»;
  • для следующего пространственного расположения: вертикаль, горизонталь, низ и вертикаль снизу-вверх — «3»;
  • для работы в нижнем положении, в том числе способом в лодочку — «4».

По виду и полярности тока

Все значения собраны в виде таблицы:

Рекомендуемая полярность постоянного тока Напряжение холостого хода источника переменного тока, В Обозначение
Номинальное напряжение Предельное отклонение
Обратная 0
Любая 50 ±5 1
Прямая 2
Обратная 3
Любая 70 ±10 4
Прямая 5
Обратная 6
Любая 90 ±5 7
Прямая 8
Обратная 9



Из чего состоит электрод для сварки

По большому счету электрод представляет собой отрезок проволоки, по которому во время сварки проходит электрический ток. Поверхность укрыта специальным химическим составом, определяющим свойства продукта. Есть электроды, которые представляют собой только кусок проволоки и не имеют дополнительного покрытия. Они так и называются — непокрытыми.

Плавящиеся и неплавящиеся электроды

Стержень внутри электроды выполнен из металлического и реже — из медного прутка. Его задача состоит в том, чтобы заполнить сварочною ванну расплавом, соединяющим две заготовки между собой. Обмазка вокруг металлического стержня определяет химические характеристики электрода и содержит вещества, улучшающие качество шва.

Неплавящиеся электроды изготавливают из порошкообразных материалов. Наиболее часто используется уголь или вольфрам. Они повышают качество сцепления соединяемых частей. Шов формируется без расплава металлического стержня, а материал электрода расходуется как присадочная проволока. Наиболее распространенный материал, который применяется в производстве таких электродов — аморфный уголь. Готовый продукт представляет собой удлиненный овальный стержень.

Такого рода угольные электроды применяются для формирования швов с высокими эстетическими показателями. Они востребованы и для воздушно-дуговой резки толстых металлических заготовок.

Электроды для точечной сварки

Отдельно нужно уделить внимание оборудованию, предназначенное для точечной сварки. Особенности технологии заключаются в том, чтобы сохранить начальную форму соединяемых частей и обеспечить нужную степень электропроводности.

Для решения задач подобного рода предусмотрены специальные аппараты, работающие без привычных электродов. Их роль замещена специальными медными контактами, выполненными в форме заостренных стержней. В домашних условиях такие контакты можно изготовить самостоятельно. К примеру, приспособить отработанные жала от мощных паяльников.

Виды и состав обмазки сварочных электродов

Для ручной дуговой сварки применяются электроды, состоящие из стержней длиной 25-45 см, на поверхность которых нанесен слой специального покрытия. На рынке представлено их несколько классов:

  • стабилизирующие. В своем составе имеют элементы, которые отлично ионизируют сварочную дугу. В большинстве своем покрытие наносится на стержни тонком слоем — тонкопокрытые электроды;
  • защитные. Покрытие выполнены из смеси разных материалов. Основная задача состава — защитить зону расплава от воздействия атмосферного воздуха. Помимо этого, они способствуют стабильному горению дуги, рафинируют и легируют шов;
  • магнитные. Наносятся на стержень непосредственно в процессе выполнения сварочных работ. Напыление осуществляется под воздействием электромагнитных сил, которые образуются между проволокой под напряжением и ферримагнитным порошком, засыпанным в специальный бункер. Проволока или стержень подаются в сварочную зону именно через этот бункер.

Существуют такие основные виды электродных покрытий:

  • руднокислые. В их составе есть окислы марганца и железа, кремнезема и много ферромарганца. Чтобы создать защитную среду в состав включаются органические вещества — крахмал, древесная мука, целлюлоза и прочие;
  • рутиловые. Становятся все более популярными, благодаря развитию технологий по добыче рутиловых минералов. Основной его компонент — двуокись титана (TiO2). Помимо рутила в покрытиях содержатся и другие элементы: карбонаты калия и магния, ферромарганец, кремнезем;

  • фтористо-кальциевые. В состав включены карбонаты кальция и магния, ферросплавов и плавикового шпата;
  • органические. В составе преимущественно органические соединения. Чаще всего используется оксицеллюлоза с добавлением шлакообразующих материалов, раскислителей и легирующих присадок.

Правила маркировки

Для маркировки всех типов существующих электродов используется определенная схема. Согласно ее построению, первая цифра определяет тип электрода, следующая позиция информирует о марке продукта, а за ней следует обозначение диаметра.

Четвертой в данной схеме идет шифр, определяющий назначение, а пятым – толщину покрытия. Шестым расположен шифр, который характеризует сварочный шов или наплав металла. Далее можно прочитать информацию о покрытии стержня. Восьмая позиции предоставляет сведения о пространственном расположении электрода во время сварки, а девятая – о напряжении и виде тока.

Для большего понимания стоит рассмотреть конкретный пример:

Первые четыре символа «Э46А» несут информацию о виде электродного стержня. Расшифровывается она так:

  • Э – предназначен для электродугового способа сваривания;
  • 46 – единица сопротивляемости разрыва дуги согласно нормативов ГОСТ 9467-75;
  • А – усовершенствованный класс стержня.

Следующий в маркировке индекс «У» обозначает то, что электрод может использоваться в работе с легированной и низкоуглеродистой сталью. «Д2» присвоена второй группе продуктов по толщине покрытия.

Маркировка в знаменателе 432(5) – это параметр наплавленного соединения, которое формирует шов. «Б» — тип покрытия электрода основной. Положение электрода во время выполнения работ соответствует значению «1». Токовый режим «0» — это обратная полярность постоянного тока.

Ниже приведена таблица о значении маркировок покрытия металлического стержня:

Тип покрытия Маркировка по ГОСТ 9466-75 Международная маркировка по ISO Маркировка по старому ГОСТ 9467-60
кислое А A Р (руднокислое)
основное Б B Ф (фтористокальциевое)
рутиловое Р R Т (рутиловое (титановое))
целлюлозное Ц C О (органическое)
смешанные типы покрытия
кислорутиловое АР AR
рутилово-основное РБ RC
смешанные прочие П S
рутиловые с железным порошком РЖ RR



Сушка и прокалка электродов

Во время транспортировки или хранения электроды могут отсыреть. В таком случае нужна предварительная сушка, а еще лучше – прокалка. Это очень важная процедура, которая в конечном итоге положительно влияет на загорание дуги.

Не стоит часто прибегать к прокалке электродов, поскольку неоднократное нагревание способно повредить покрытие стержня. Подвергать процедуре желательно только требуемое для текущих работ количество электродов. Или же их должно остаться совсем немного.

Прокалывание практично еще и тем, что поднимает температуру электродов непосредственно перед работой. Это важно, например, для сварки труб или при работе с толстыми заготовками. Предварительный прогрев дает возможность получать герметичные стыки во время «сварки под давлением». Но следует иметь ввиду, что важен постепенный нагрев. При резком перепаде температуры не исключено образование известкового налета.

Прокалка связана с предельными сроками и длительностью хранения электродов. Согласно общепринятым нормативам максимальный срок годности отечественной продукции составляет пять лет. На практике электроды могут храниться несколько дольше, не теряя при это своих характеристик.

Как научиться варить

Практика и еще раз практика – это наиболее действенный способ обучения сварочным работам. Несложный с теоретической точки зрения процесс требует навыков и профессиональной ловкости. На первых порах можно просто наблюдать, как работы выполняют специалисты, чтобы потом использовать их приемы самостоятельно.

Держатель нужно брать так, чтобы не заслонять обзор зоны сварки. Потом нужно наклонить электрод по отношению к рабочей поверхности под углом 30 градусов. Делается несколько скользящих движений электродом по детали, чтобы инициировать розжиг дуги. В этот момент важно выдержать расстояние между стержнем и заготовкой, чтобы не разорвать дугу и не допустить «залипание» электрода.

Через небольшой промежуток времени в зоне сварки появится красное пятно – результат плавления флюса. Примерно через 2-3 секунды посредине красного пятна проявится оранжевый цвет. Его яркость будет заметно выше, а по краям проявляется мелкая рябь. Именно эта часть называется сварочной ванной – место, где металл расплавляется и после остывания формируется сварочный шов.

Читайте также: Маркировка электродов для ручной дуговой сварки

Электрод – типы, определение, применение

Что такое электрод в химии?

Электрод представляет собой тип электронного проводника, обычно из металлов, частично погруженных в раствор электролита, который передает или принимает электроны из среды в аккумуляторной батарее, твердом, газовом или вакууме. Электроды обычно используются в электрохимических элементах, полупроводниках, таких как диоды, и различных типах медицинских устройств. При электролизе гальванических элементов электрическая энергия внешних источников используется для осуществления химического превращения или окислительно-восстановительной реакции.

Отрицательный электрод, на котором происходит окисление, называется анодом, а положительный электрод, на котором происходит восстановление, в химии или химической науке называется катодом.

Типы электродов

Ионы с током разряжаются на электроде из химического раствора. В водном растворе, когда отрицательные ионы трудно выводятся из-за высокого потенциала осаждения и осаждаются гидроксильные ионы. Когда положительные ионы трудно разряжаются, из раствора выделяются ионы водорода. По реактивности электроды бывают двух типов

  • Инертные электроды
  • Реакционные электроды

Инертные электроды

Эти электроды не участвуют в реакции электролиза, но помогают переносить электроны от катода к аноду. Платина (Pt) и золото являются примерами таких типов электродов. Когда сульфат меди (CuSO 4 ) подвергается электролизу между платиновым электродом, металлическая медь осаждается на катоде, получая два электрона, а ион гидроксила (OH ) осаждается на аноде. Из-за высокого потенциала осаждения сульфат-ионы (SO 4 −2 ) не будет разряжаться на аноде.

Реактивные электроды

Они участвуют в реакциях электролиза либо внося ионы в раствор, либо принимая из раствора выброшенные ионы. Когда раствор сульфата меди подвергается электролизу между двумя медными электродами, медь, как обычно, осаждается на катоде, но эквивалентное количество меди растворяется. Анод и процесс используются для очистки чистой меди от ее нечистой формы.

Электрод в электрохимической ячейке

Электрохимическая ячейка представляет собой устройство, которое вырабатывает электрическую энергию в результате химической реакции ячейки или использует электрическую энергию для проведения химической реакции. Электрохимическая ячейка в основном бывает двух типов:

  • Первичная ячейка
  • Вторичная ячейка

Что такое первичная ячейка?

Первичная ячейка — это устройство, в котором электроды, такие как катод и анод, фиксированы, и реакция ячейки не может быть обращена вспять. Когда элемент заряжается, анод становится положительным, а катод становится положительным, а при разряде он работает как первичный элемент, где анод отрицателен, а катод является положительным электродом.

Что такое вторичная ячейка?

Вторичный элемент, такой как перезаряжаемая батарея, представляет собой химический элемент, в котором химические реакции являются обратимыми. Литий-ионные батареи являются примерами вторичных перезаряжаемых химических элементов.

Использование электродов

  • Различные типы электродов, такие как золотые, платиновые, медные и серебряные, используются для определения электропроводности во время электролиза.
  • Стеклянный электрод используется для измерения шкалы рН раствора.
  • Батарейки — это устройства, которые содержат различные электроды в зависимости от типа. Например, свинцово-кислотные батареи содержат свинцовые электроды, угольно-цинковые батареи содержат цинковые и угольные электроды, а литий-полимерные батареи содержат твердые литий-полимерные электроды.
  • Электрод также используется в сварке, мембранный катод и ЭКГ, ЭСТ, ЭЭГ и дефибриллятор в биохимических исследованиях.
Темы химии

Проводимость

Проводимость и электрическое сопротивление Проводимость или электрическая проводимость обратны сопротивлению (G = 1/R) и описывают свойство раствора электролита, которое помогает…

Электрод. Введение, типы и применение

Электроды являются хорошими проводниками электричества. Электроды используются для обеспечения контакта между неметаллическими частями цепи, такими как электролиты, полупроводники, воздух и т. д. Слово «электрод» состоит из двух греческих слов «электрон», что означает «янтарь», и «капюшон», что означает «прочь». Слово Электрод было придумано Уильямом Уэвеллом.



Что такое электрод?

Электрод можно определить как точку, в которой ток входит или выходит из электролита или цепи. Когда ток выходит из электрода, он известен как катод, а когда ток входит в электрод, он известен как анод.

Электроды являются основным компонентом электрохимических элементов. Электрод должен быть хорошим проводником электричества. Хотя существуют и инертные электроды, которые не участвуют в реакции. Электрод может быть из золота, платины, углерода, графита, металла и т. д. Электрод обеспечивает поверхность для окислительно-восстановительных реакций в клетках.



Катод и анод в электрохимических элементах

В электрохимическом элементе электрод называется катодом или анодом. Анод можно определить как электрод, на котором электроны покидают ячейку и происходит окисление, а катод можно определить как электрод, на котором электроны входят в ячейку и происходит восстановление. Любой из двух электродов может стать анодом или катодом в зависимости от направления тока через ячейку. Электрод, который может функционировать как анод в одной ячейке и как катод в другой, называется биполярным электродом.

Первичные элементы – это такие электрохимические элементы, в которых происходят необратимые реакции; вот почему эти тождества катода и анода фиксированы. В этих ячейках анод всегда будет отрицательным, иначе в этот момент произойдет окисление. При этом катод всегда будет положительным или при такой скорости будет происходить снижение. Примером первичной ячейки является гальванический элемент.

Вторичные элементы или электролитические элементы являются перезаряжаемыми; это означает, что в этих клетках происходят обратимые химические реакции. В этих ячейках анод всегда положительный, а катод всегда отрицательный.



Типы электродов

Электроды в основном бывают двух типов – реактивные электроды и инертные электроды

Реактивные электроды – это те электроды, которые принимают участие в реакции, протекающей в ячейке, и могут растворяться в электролите. Примеры реактивного электрода — медный электрод, серебряный электрод, цинковый электрод, медный электрод и т. Д. Они в основном используются в потенциометрической работе.

Инертные электроды – это те электроды, которые не участвуют в реакции. Примеры инертных электродов – угольный электрод, платиновый электрод и т. д.



Использование электродов

  • Электроды используются для установления контакта между неметаллическими компонентами цепи в ячейке.

  • Электроды используются для измерения проводимости.

  • Используются в топливных элементах транспортных средств.

  • Они используются в медицинских целях, таких как ЭЭГ, ЭКГ, ЭСТ и дефибриллятор.

  • Они используются для электрофизиологических методов в биомедицинских исследованиях.

  • Используются при изготовлении электрических стульев.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
