Электрокабель для прокладки в земле: выбор марок и особенности монтажа

Какие марки кабелей подходят для прокладки в земле. Как правильно выбрать и проложить подземный кабель. На что обратить внимание при монтаже кабельных линий в грунте.

Особенности и преимущества подземной прокладки кабелей

Прокладка кабелей в земле имеет ряд важных преимуществ по сравнению с воздушным способом:

• Защита от неблагоприятных погодных условий (ветер, низкие температуры, ультрафиолет)
• Эстетичность — кабели не портят внешний вид зданий и территории
• Повышенная надежность и долговечность линий
• Снижение затрат на обслуживание
• Отсутствие риска обрыва при сильном ветре или падении деревьев

При этом подземная прокладка требует соблюдения ряда правил и норм для обеспечения надежной работы кабельных линий.

Основные марки кабелей для прокладки в земле

Для подземной прокладки используются специальные марки кабелей с усиленной защитой от механических повреждений и воздействия влаги. Наиболее распространенными являются:

ВБбШв (АВБбШв)

Силовой кабель с ПВХ изоляцией, бронированный стальными лентами. Широко применяется для прокладки в земле без дополнительной защиты. Обеспечивает хорошую защиту от механических повреждений.

ПвБбШв

Кабель с изоляцией из сшитого полиэтилена (СПЭ). Более дорогой, но имеет лучшие характеристики по сравнению с ПВХ изоляцией. Может прокладываться при значительных перепадах высот.

СБ, СБл, СКл

Кабели с бумажно-пропитанной изоляцией и свинцовой оболочкой. Обеспечивают надежную защиту от влаги. Недостаток — нельзя прокладывать при больших перепадах высот из-за стекания пропитки.

Какие факторы учитывать при выборе кабеля для подземной прокладки?

При подборе кабеля для прокладки в земле важно учитывать следующие факторы:

• Тип и состав грунта — влияет на коррозионную активность
• Глубина промерзания грунта
• Наличие грунтовых вод
• Механические нагрузки на кабель
• Температурный режим эксплуатации
• Перепады высот на трассе прокладки

Правильный учет этих факторов позволит выбрать оптимальную марку кабеля и обеспечить его надежную работу в течение длительного срока.

Основные способы прокладки кабеля в земле

Существует три основных способа подземной прокладки кабелей:

1. Прямая прокладка в траншее

Наиболее простой и экономичный способ. Кабель укладывается на дно траншеи глубиной 0,7-1,0 м на песчаную подушку. Сверху засыпается слоем песка и грунтом.

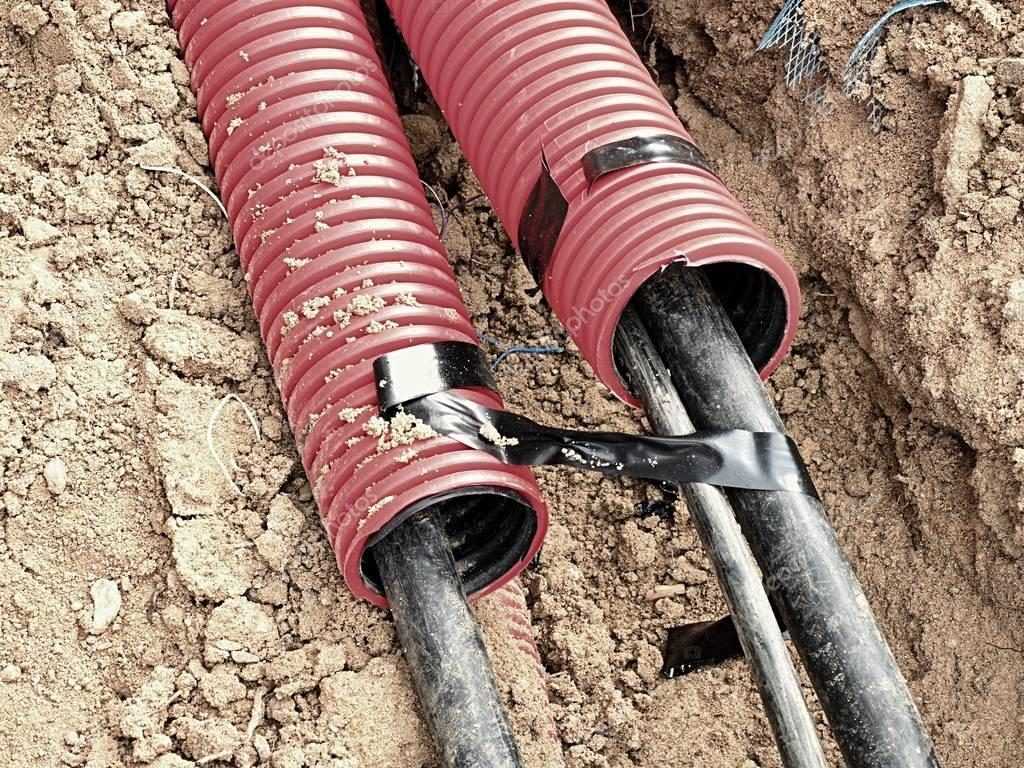

2. Прокладка в трубах или блоках

Кабель протягивается через предварительно проложенные в земле трубы или блоки. Обеспечивает хорошую механическую защиту, но сложнее и дороже в монтаже.

3. Прокладка в кабельных каналах

Кабели укладываются в специальные бетонные лотки с крышками. Обеспечивает максимальную защиту, но имеет высокую стоимость.

Особенности монтажа кабеля при подземной прокладке

При прокладке кабеля в земле необходимо соблюдать следующие основные правила:

• Глубина траншеи должна быть не менее 0,7 м
• На дно траншеи укладывается песчаная подушка толщиной 100-150 мм
• Кабель укладывается с запасом по длине (змейкой)
• Минимальный радиус изгиба — не менее 15 диаметров кабеля
• При пересечении с другими коммуникациями кабель защищают трубой
• Над кабелем укладывается сигнальная лента

Соблюдение этих правил обеспечит надежную защиту кабеля и его долговечную работу.

Преимущества и недостатки различных способов подземной прокладки

Каждый способ подземной прокладки имеет свои плюсы и минусы:

Прямая прокладка в траншее

Преимущества:

• Простота и низкая стоимость монтажа
• Хорошее охлаждение кабеля грунтом

Недостатки:

• Риск механических повреждений при земляных работах
• Сложность локализации повреждений

Прокладка в трубах

Преимущества:

• Надежная механическая защита
• Возможность замены кабеля без вскрытия грунта

Недостатки:

• Более высокая стоимость
• Худшие условия охлаждения кабеля

Как правильно выбрать и рассчитать сечение кабеля для подземной прокладки?

При выборе сечения кабеля для подземной прокладки учитываются следующие факторы:

• Передаваемая мощность и ток нагрузки
• Допустимые потери напряжения
• Условия охлаждения кабеля в грунте
• Глубина прокладки
• Число кабелей в траншее

Расчет проводится по специальным таблицам длительно допустимых токов с учетом поправочных коэффициентов. Важно не допускать перегрева кабеля, который может привести к преждевременному старению изоляции.

Основные требования нормативных документов к подземной прокладке кабелей

Прокладка кабелей в земле регламентируется следующими основными нормативными документами:

• ПУЭ (Правила устройства электроустановок)
• СП 76.13330 «Электротехнические устройства»
• ГОСТ Р 50571.5.52 «Электроустановки низковольтные»

Основные требования этих документов:

• Минимальная глубина прокладки — 0,7 м
• Расстояние между кабелями в траншее — не менее 100 мм
• Необходимость механической защиты в местах пересечений
• Запрет на прокладку над подземными коммуникациями

Соблюдение этих требований обязательно при проектировании и монтаже подземных кабельных линий.

Кабель для прокладки в земле

Кабель для прокладки в земле

Подземная прокладка кабельно-проводных изделий — это один из самых надежных способов обезопасить их от влияния неблагоприятных условий внешней среды, например, пониженных температур, ветра, солнечной радиации. Кроме того, убранные в грунт кабеля не портят эстетическое восприятие здания или сооружения. Важно помнить, что при укладке кабелей в землю следует соблюдать нормы ПУЭ и ПТЭЭП, а также о достаточно высокой трудоемкости этого процесса.

Для проведения земельного монтажа кабельных изделий следует с особым вниманием подобрать марко-размер. Прежде всего необходимо оценить тип грунтов, в которых планируется прокладка, их коррозионную активность, а также плановые условия использования кабелей. Факторы, влияющие на данную разновидность активности грунтов, разнообразны, повышенная влажность и кислотность усиливают коррозию больше всего.

Для подземного монтажа лучше всего применять кабели в бронезащите, они лучше других марок противостоят механическим повреждениям и усилиям на растяжение. Для примера, приведем несколько подходящих марок и расскажем об особенностях их прокладки.



Обзор марок силового кабеля для прокладки в земле

ВБбШв (в исполнении с алюминиевыми жилами — АВБбШв) или ВБШв по ГОСТ Р 53769–2010 считается наиболее распространенной маркой бронекабеля, который применяют для монтажа силовых линий в грунте. Конструкция марки усилена бронепокровом из стальных лент, поэтому при прокладке в земле не требуется дополнительная защитная труба. Броня отлично защищает изделие от грызунов и механического ущерба. Кабель может быть проложен и по воздуху, и в сырой местности. Важно помнить, что стальная бронезащита марки должна иметь обязательное заземление.

Достаточно популярными марками для монтажа в земле являются кабеля с медными или алюминиевыми жилами, проводящими ток, которые изолированны спецбумагой. Это СБ, СБл и СКл. Особенность конструкции данных марок — кроме брони, они оснащены дополнительной защитной металло-оболочкой, которая предовтращает попадание влаги на бумажный изоляционный слой. Особая форма жил, в виде сектора, снижает общий вес изделий и экономит пространство. К недостаткам марок относится невозможность их прокладки при значительном перепаде уровней силовой трассы (свыше 15 м). Дело в том, что при такой разнице уровней происходит стекание вязкой пропитки изоляции. В таком случае рекомендуется выбрать кабели с ПЭТ-изоляцией или же в бумажном изоляционном слое, но с нестекающей церезиновой пропиткой (

ЦСП, ЦСБ, ЦСКЛ и другие).

Кабельные изделия в изоляции из СПЭ (сшитого полиэтилена) — отличная альтернатива кабелям предыдущего типа. Марки ПвБбШв, ПвП или ПвПг отличаются большей стоимостью (+5-60%), но могут быть проложены при значительной разнице уровней на трассе и не требуют прогрева перед монтажом при низких температурах.



Рекомендации при прокладке кабелей в грунте

• Если кабельное изделие не подвергается существенным нагрузкам в виде давления на землю, то использовать трубы ПНД или другие виды дополнительной защиты не обязательно.

• Кабельная трасса, проложенная в земле, не может пересекаться с другими, а также с различными сетями инженерии, монтироваться в непосредственной близости с зелеными насаждениями или под домовыми фундаментами.

• Рекомендованная глубина очищенной от мусора траншеи — от 0,8-0,9 м. Кабель укладывается на 10-12 см подушку из песка.

• Обязательно должна быть небольшая слабина кабельного изделия, поэтому оно прокладывается волнистой линией, сверху — слой песка, затем грунт, который следует плотно утрамбовать.

Работая с нами Вы получаете:

БЕСПЛАТНАЯ ДОСТАВКА

БЫСТРАЯ ОТМОТКА

ФИЛИАЛЫ ПО РФ

СОБСТВЕННЫЙ СКЛАД

Подпишитесь на рассылку

Прайсы. Наличие. Акции. Скидки до 20%

Какой кабель можно использовать на улице и как его прокладывать

Перейти к списку

Все статьи / 13.02.2020

тесли tesli кабель монтаж эксперт

При прокладке кабеля на участке встает проблема выбора кабельной продукции, которая бы долго служила и под палящим солнцем и в лютый мороз. Для этого есть некоторые рекомендации, которые мы приведем в этой статье.

 Для кабеля на улице есть целый ряд опасных факторов. Рассмотрим их и как с ними бороться.

1. Ветер. При прокладке на улице учитывайте, что во время бури кабель будет подвергаться нагрузкам, таким как растяжения и рывки.
2. Мороз. Изоляция большей части современной продукции может эксплуатироваться в морозы от -15 до -25. Учитывайте этот факт если живёте в регионах где бывают сильные морозы с температурами ниже указанных.
3. Ультрафиолет – пожалуй самый главный враг изоляции. Под воздействием ультрафиолета нельзя увидеть, как он разрушается. В результате, изоляция трескается и со временем могут происходить утечки.

Учитывайте, что температура монтажа кабеля и температура эксплуатации – это разные величины. Дело в том, что температура монтажа обычно теплее, чем эксплуатации, это связано с тем, что при слишком отрицательных температурах возникают проблемы со снятием изоляции или её растрескивании при изгибаниях. Например, температура монтажа провода СИП – до -15 градусов Цельсия, а эксплуатироваться может до – 60 градусов Цельсия.

Чтобы разобраться как бороться с каждой из проблем и проложить электропитание по улице, рассмотрим варианты решений. Стоит отметить что основные кабели, используемые для внешней прокладки и монтажа электрических сетей 380/220 Вольт в России – это продукция под марками: СИП, ВВГ, ВБбШв.

Ввод электроэнергии на участок в большинстве случаев осуществляется по воздуху от ближайшей опоры. Далее он протягивается до фасада здания, где закрепляется трубостойка с изоляторами. Линия между опорами чаще всего прокладывается проводом СИП. Его маркировка расшифровывается как Самонесущий Изолированный Провод. Изоляция выполнена из сшитого полиэтилена и устойчива к воздействию ультрафиолета. Главной проблемой является то, что жилы провода СИП выполнены из алюминия, поэтому наиболее часто возникает вопрос «Как сделать переход с СИП на медный кабель и завести его в дом?»

Решение этого вопроса – использовать соединение СИПа с медью, например, ВВГ-нг-ls, с помощью болтового соединения, проложив шайбу между алюминиевой и медной жилой, а также используя другие типы клеммников исключающих прямой контакт соединяемых жил.

Прокладка по фасаду здания или между зданиями

Такая задача обычно встречается, когда нужно подключить светильники по периметру здания или на входе, проложить кабель к гаражу, сараю, а также подключить садовые светильники и свет в беседке с розетками.

Первое требование, которое нужно выполнить – обезопасить кабель от разрывов. Это значит, что, если в кабеле нет несущей жилы, такой как в СИП или ВВСГ – значит, при прокладке на улице, между зданиями его нужно закрепить на стальном тросе.

Следующий шаг – защита от ультрафиолета. Если тот же СИП – отлично переносит ультрафиолет и мороз, то изоляция кабелей с ПВХ-изоляцией в большинстве случаев переносит плохо – она трескается. За редким исключением в характеристиках таких кабелей указано, что он предназначен для прокладки на улице. Поэтому при уличной разводке нужно использовать гофру.

Прокладка в земле

Отличной альтернативой прокладки кабеля по воздуху – является прокладка в земле, преимущества такого способа очевидны:

1. Нет ультрафиолета.
2. Защищены от низких температур и ветра.
3. Не портят внешний вид участка.
4. Нет вероятности порвать при переноске под линией габаритных предметов.

Но недостатки и проблемы также есть:

1. Под давлением грунта и в результате движения слоёв почвы, а также камней и других твёрдых предметов, содержащихся в ней кабель, может повредится.
2. При копке траншей и ям вы можете также повредить линию, особенно если копать экскаватором.
3. В почве могут быть грунтовые воды, она промерзает, при сильных дождях становится слишком влажной – всё это не лучшие условия для электрического кабеля.
4. Самая опасная проблема – повреждение кабеля животными, например, кротами.

Для прокладки кабеля на улице нужно использовать кабеля марки ВВГ или ВБбШв, а при воздушной прокладке – СИП или ВВСГ. При этом для защиты от ультрафиолета используйте металлические трубы, металлорукав или гофры стойкие к ультрафиолету (не ПВХ). В большинстве случае следует отдать предпочтение подземной прокладке – при правильном выполнении работ такая линия прослужит дольше.

Подземная прокладка кабеля Все, что вам нужно знать

Охрана природы, природные объекты, эстетика и пространство делают прокладку кабелей под землей неизбежной и необходимой. Подземная прокладка кабеля имеет дополнительные преимущества в виде снижения передачи потери и снижение риска потери обслуживания в случае экстремальных погодных условий.

Что такое подземная прокладка кабеля?

Содержание

• 1 Что такое подземная прокладка кабеля?
• 2 Преимущества подземной прокладки кабеля
• 3 Процедура и установка подземного кабеля Laying
• 4 Прямой прокладка
  • 4.1. Преимущества:
  • 4.2 Недостатки:
• 5 Draw in System
  • 5.1. Совета:
  • 5.2. система
    • 6.1 Преимущества:
    • 6.2 Недостатки
  • 7 Проблемы подземной прокладки кабеля
  • 8 Часто задаваемые вопросы
    • 8.1 Какова минимальная глубина прокладки кабеля под землей?
    • 8. 2 Каков метод прокладки кабеля?
    • 8.3 Как глубоко кабель должен быть проложен под землей?
    • 8.4 Какой должна быть нормальная глубина прокладки кабелей?
    • 8.5 В чем преимущество прямой прокладки подземных кабелей?

  В районах с ограниченным пространством для кабелей, особенно в городских районах, эффективным методом является подземная прокладка кабелей. Телекоммуникации или электроэнергия могут передаваться по подземным кабелям. Данные передаются из одной точки в другую по кабелю, проложенному по земле, а не по висящим на опорах и башнях в подземной кабельной системе.

  По сравнению с воздушными кабелями, под землей кабели не видны невооруженным глазом и, следовательно, сохраняют эстетическая красота. Для этого необходимо вырыть соответствующие траншеи и процесс должен выполняться систематически, чтобы гарантировать успех и минимальные требования к обслуживанию.



  Преимущества подземной прокладки кабеля

  Изменение климата сделало экстремальные погодные условия более частыми. Чтобы иметь бесперебойное электроснабжение и телекоммуникации, важно, чтобы наша инфраструктура была спланирована и оборудована таким образом, чтобы выдерживать суровые погодные условия. Следующие преимущества делают подземные кабельные системы предпочтительным выбором:

  • Увеличенный срок службы – Подземные кабели имеют гораздо больший срок службы, чем воздушные кабели.
  • Сокращение затрат на техническое обслуживание – Меньшее воздействие стихийных бедствий, таких как падающие ветки деревьев, сильный ветер и дождь, снижает потребность в техническом обслуживании.
  • Предотвращение несчастных случаев- Воздушные кабели могут обрушиться на здания и автомобили и подвергнуть находящихся рядом с ними опасности поражения электрическим током. В этом плане подземная прокладка кабеля более безопасна.
  • Непрерывная работа – Защищенные от внешних факторов подземные кабели обеспечивают бесперебойное питание или обслуживание.
  • Отсутствие препятствий – Подземные кабельные системы полностью скрыты от глаз и не создают препятствий для собственности.
  • Требуемая минимальная площадь – Воздушные кабели требуют много места для установки опор, тогда как для подземных кабелей требуется очень ограниченная полоса земли.
  Порядок и устройство подземной прокладки кабеля

  Эффективность и эффективность подземной кабельной системы зависят от правильной прокладки кабеля, качества кабельных соединений и ответвлений. Существует три способа прокладки кабеля под землей. Процедура, применяемая в каждом методе, следующая:

  Прямая укладка

  Этот метод требует рытья траншеи глубиной 1,5 м и шириной 0,45 м, которая затем засыпается слоем песка. Кабели укладываются в траншеи и засыпаются слоем песка толщиной 10 см. Для защиты от механических повреждений траншею закрывают кирпичом и другими материалами.

  Если требуется прокладка более одного кабеля в траншее расстояние между осями по горизонтали или вертикали равно 30 см. предусмотрены для предотвращения взаимного нагрева.



  Преимущества:
  • Самый простой и дешевый способ прокладки кабеля под землей
  • Вырабатываемое тепло рассеивается в земле.
  Недостатки:
  • Высокая стоимость обслуживания
  • Трудно определить точное местонахождение неисправности
  • Изменения кабельной сети затруднены.
  Всасывающая система

  Воздуховоды или трубопроводы из чугуна, бетона или глазурованного камня с люками располагаются в подходящих местах вдоль трассы кабеля. Люки используются для протягивания кабеля на место.



  Преимущества:
  • Люки сделать дополнения, ремонт простота обслуживания
  • Низкая стоимость обслуживания
  • Механическая защита снижает возникновение неисправностей.
  Недостатки:
  • Высокая стоимость установки
  • Низкое рассеивание тепла благодаря сгруппированному кабели.
  Сплошная система

  Подземные кабели прокладываются в открытых трубах или желобах вдоль кабельной трассы. Корыта обычно изготавливаются из асфальта, керамогранита или чугуна. Асфальтовая смесь используется для заполнения желобов после укладки кабеля.



  Преимущества:
  • Сильная механическая защита
  Недостатки
  • Требования к квалификации и рабочей силе привести к высоким затратам
  Проблемы подземной прокладки кабеля

  Различные проблемы в процессе прокладки подземные кабели:

  1. Высокая стоимость установки: Первоначальная стоимость установки подземной кабельной системы высока, поскольку к общей стоимости добавляются затраты на восстановление дорог и окружающей инфраструктуры.
  2. Разрешения и разрешения: Прежде чем приступить к копанию, необходимо получить ряд разрешений от соответствующих органов.
  3. Громоздкие модификации: Невозможность найти линии и отдельные участки делает утомительным добавление или изменение линии.
  4. Препятствия на трассе кабеля: Трасса кабеля должна быть спроектирована с учетом любых препятствий, которые могут быть на трассе.
  5. Требования к изоляции: Слои изоляции необходимы для подземных кабелей, чтобы выдерживать потоки высокого напряжения.
  Часто задаваемые вопросы
  Какова минимальная глубина прокладки кабеля под землей?

  Минимальная глубина прокладки кабеля ниже земля варьируется в зависимости от допустимого напряжения кабеля. Глубина должна быть не менее 0,9 м для кабелей от 3,3 кВ до 11 кВ, 1,05 м для кабелей от 22 кВ до 33 кВ. минимальная глубина кабеля низкого напряжения должна быть 0,75 м.

  Какой способ прокладки кабеля?

  Надежность кабельной сети зависит по способу укладки и креплению фитингов, таких как концевые кабельные муфты, муфты, ответвительные соединители и т. д. Метод прокладки определяет подход, который будет сопровождаются рытьем траншей, монтажом воздуховодов и расположением кабели. В основном существует три метода прокладки кабелей под землей. бывают прямой прокладки, вкатной и сплошной системы.

  Насколько глубоко должен быть проложен кабель под землей?

  Требования к глубине зависят от топография местности. Для пересечений дорог и дренажных канав, которые еще не быть законченным, стандартная глубина варьируется от 30 до 42 дюймов. Если земля остается замороженным в течение длительного периода времени, то глубина должна быть не менее 30 дюймов. Переходы через проезжую часть требуют более глубокой копки со стандартной глубиной 42 дюймы.

  Какой должна быть нормальная глубина прокладки кабеля?

  Нормальная глубина прокладки кабелей составляет зависит от климатических условий и местности. Он варьируется от 30 до 42 дюймов. дюймов в зависимости от условий.

  В чем преимущество прямой прокладки подземных кабелей?

  Прямая прокладка подземных кабельных систем имеет следующие преимущества:

  • Быстрое строительство кабельной сети
  • Низкие инвестиции
  • Быстрое рассеивание тепла
  • Чистый и безопасный метод с защитой кабеля от внешних помех.

  Какие типы проводов используются в подземном строительстве?

  Алана Томас

  Строительство подземных туннелей, камер, проходов и траншей может быть опасным. Знание типов проводов и кабелей, безопасных для подземного строительства, может помочь обеспечить безопасность подрядчиков по электроснабжению.



  Факторы, которые следует учитывать при выборе провода или кабеля для подземного строительства:

  • Для чего вы его используете?
  • Какой у вас калибр?
  • Многожильный или сплошной?
  • Номинальное напряжение
  • Изоляция/оболочка
  • Цвет



  Провод или кабель?

  В подземном строительстве могут использоваться как провода, так и кабели. Подземный провод может быть изготовлен из меди или алюминия. Медный провод может безопасно находиться в земле или иметь защитную оболочку или изоляцию. Кабель представляет собой группу из двух или более проводников, соединенных между собой оболочкой.

  Подземный кабель состоит из одного или нескольких проводников с высокой проводимостью, таких как медь, выдерживающая высокое напряжение, или алюминий. Это будет сердцевина кабеля. Вокруг жилы находится слой изоляции, который помогает избежать утечек и обеспечивает высокую степень безопасности. Наконец, есть оболочка или оболочка, которая действует как защитный слой для кабеля и герметизирует элементы. Однако, если изоляция достаточно толстая и защитная, куртка не всегда необходима.



  Прямое заглубление

  При работе на подземных работах используется провод и кабель прямого заложения. Проволока и кабели для прямого заглубления разработаны специально для подземного использования в строительных траншеях. Это связано с тем, что они могут выдерживать суровые погодные условия как во влажной, так и в сухой среде. Изоляция провода защищает от элементов и любой влаги в почве, что делает его безопасным для закапывания прямо в землю без трубопровода. Трубопровод действует как механический барьер между проводом и почвой. Наиболее часто упоминаемыми типами проводов для прямого захоронения являются USE, что означает (вход в подземные службы), и Tracer Wire, оба из которых обычно имеют номинальное напряжение 600 В или меньше.



  Многожильный или сплошной?

  Будь то кабель USE или провод Tracer, подрядчик-электрик может принять разные решения при выборе правильного провода для своего проекта. Во-первых, наиболее важным является использование в качестве проводника многожильного или цельного медно-алюминиевого проводника. Solid состоит из одного проводника. Хотя он обеспечивает превосходную прочность, он обладает меньшей гибкостью. Многожильный провод, с другой стороны, состоит из пучка нескольких проводов и изгибается легче, чем цельный, что делает его хорошим выбором, когда установка требует гибкости.



  Три лучших продукта Kris-Tech для подземного строительства

  1. RHH/RHW-2/USE-2, иногда называемый XLP-USE, состоит из медного проводника и изоляции из сшитого полиэтилена. У этого кабеля нет внешней защитной оболочки, потому что изоляция достаточно толстая, чтобы защитить внутренние провода. Кабель предназначен специально для входа в подземные коммуникации.

  2. Заземляющий провод из ПВХ  обычно представляет собой оголенную медь или имеет зеленую изоляцию (зеленый цвет означает заземление). Поливинилхлорид является наиболее типичным атмосферостойким утеплителем из поливинилхлорида (ПВХ).

  3. Трассирующий провод широко известен как локаторный провод и используется для обнаружения подземных непроводящих труб или трубопроводов, таких как линии природного газа или водопровода. Трассирующий провод необходим для подземных инженерных работ, поскольку он помогает подрядчикам легко находить подземные активы.

  Правильный выбор провода или кабеля зависит от проекта.
