Что такое электроконденсатор и как он устроен
Электроконденсатор — это пассивный электронный компонент, способный накапливать и хранить электрический заряд. Конструктивно он состоит из двух проводящих пластин (обкладок), разделенных диэлектриком.
Основные элементы конструкции конденсатора:
- Обкладки — металлические пластины или фольга, на которых накапливается заряд
- Диэлектрик — изолирующий слой между обкладками (бумага, керамика, оксидная пленка и др.)
- Выводы — для подключения к электрической цепи
- Корпус — защищает внутренние элементы от внешних воздействий
Принцип работы конденсатора основан на способности накапливать электрический заряд на обкладках при подключении к источнику напряжения. При этом в диэлектрике образуется электрическое поле.

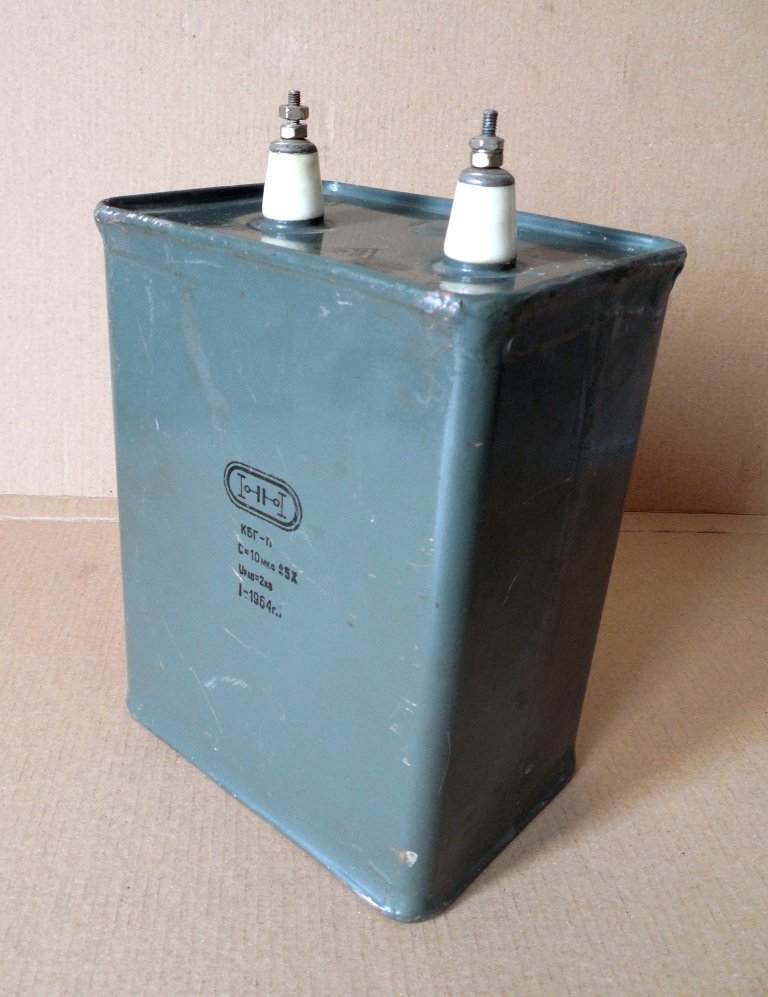

.jpg.dbc3d2c0496fb664d14e0f983227599a.jpg)
Основные характеристики конденсаторов
Ключевые параметры, характеризующие свойства конденсатора:
- Емкость — способность накапливать электрический заряд, измеряется в фарадах (Ф)
- Рабочее напряжение — максимально допустимое напряжение между обкладками
- Ток утечки — небольшой ток, протекающий через диэлектрик
- Температурный коэффициент емкости — изменение емкости при колебаниях температуры
- Тангенс угла диэлектрических потерь — характеризует потери энергии в конденсаторе
При выборе конденсатора важно учитывать все эти параметры в совокупности.
Типы и классификация конденсаторов
Существует множество разновидностей конденсаторов, различающихся конструкцией и применяемыми материалами. Основные типы:
- Керамические — компактные, для высоких частот

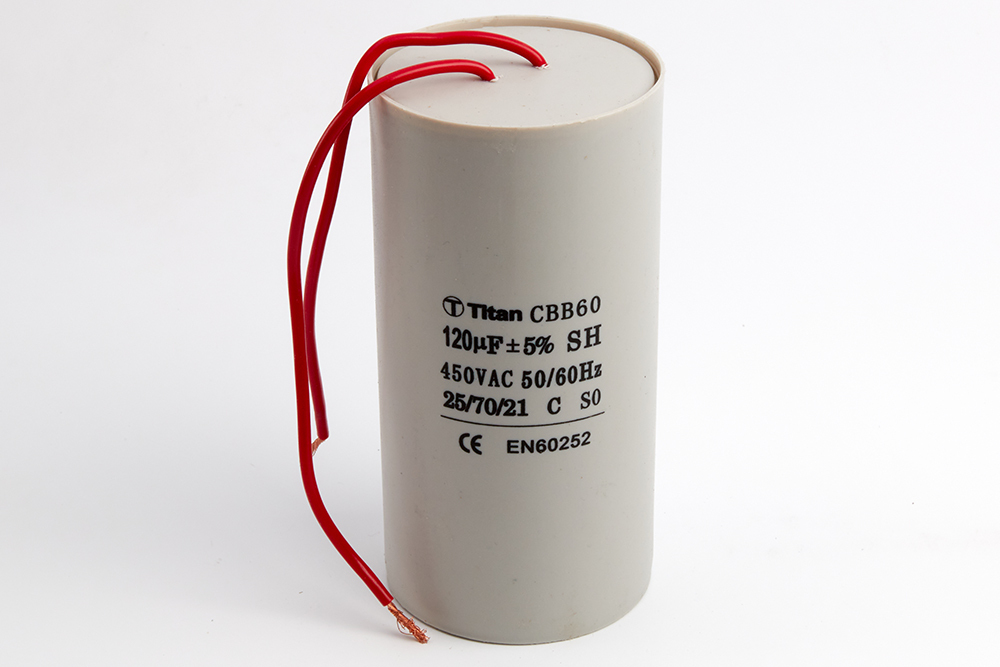

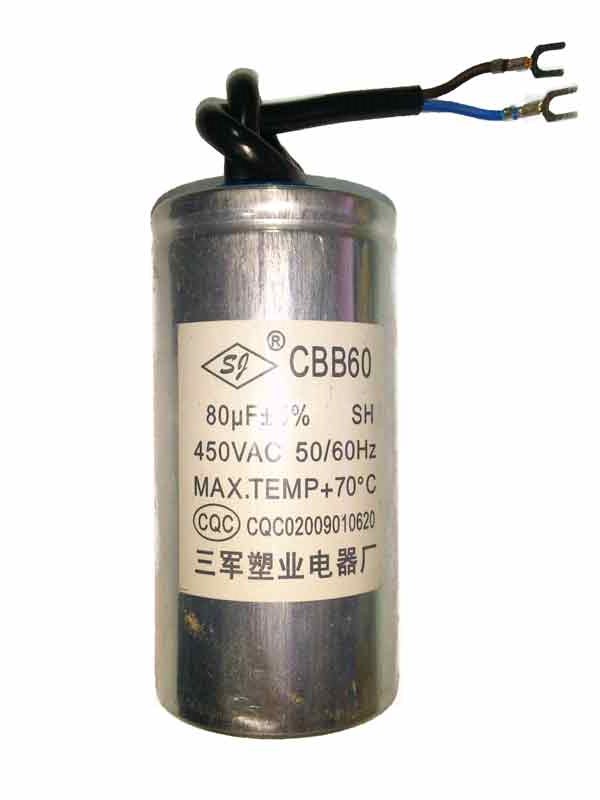

- Пленочные — с диэлектриком из полимерной пленки

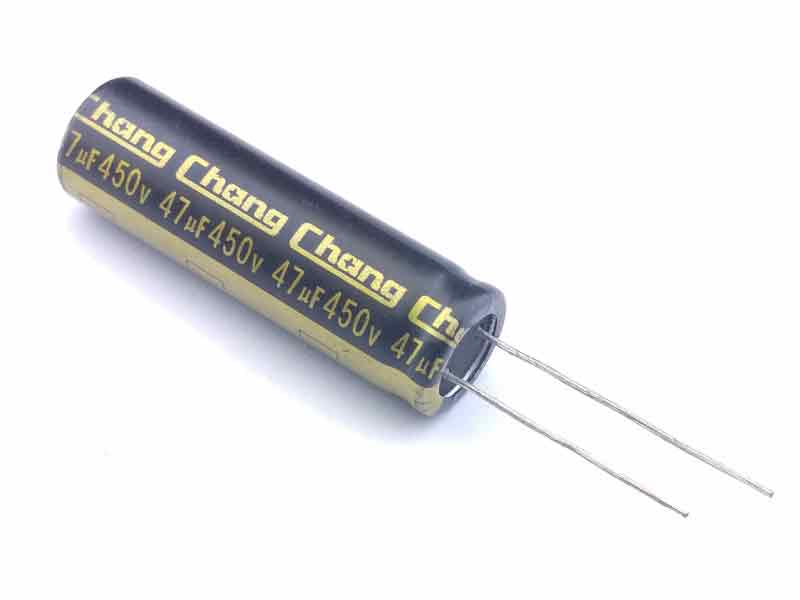

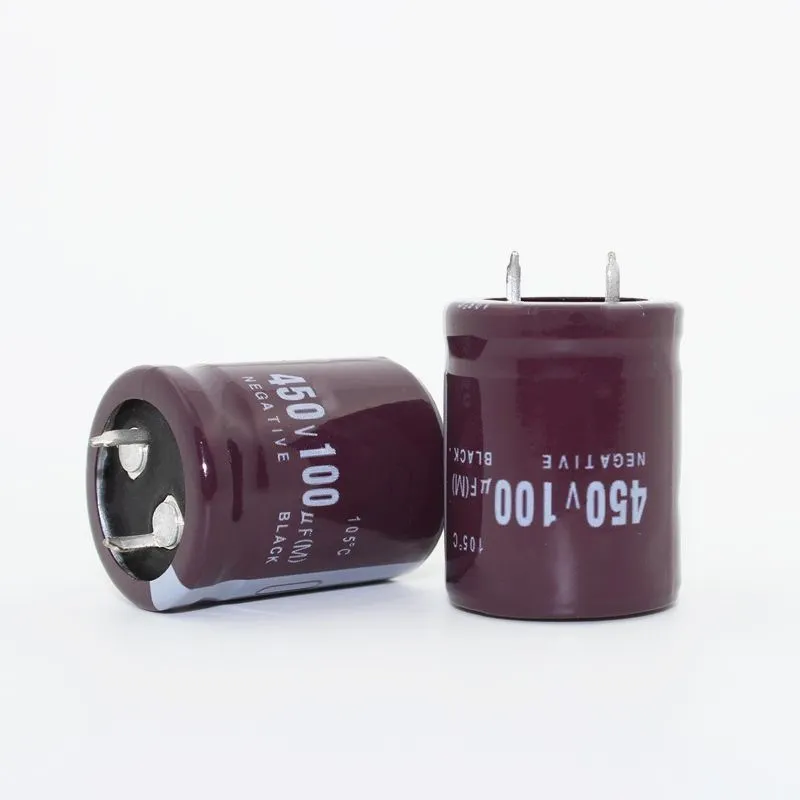

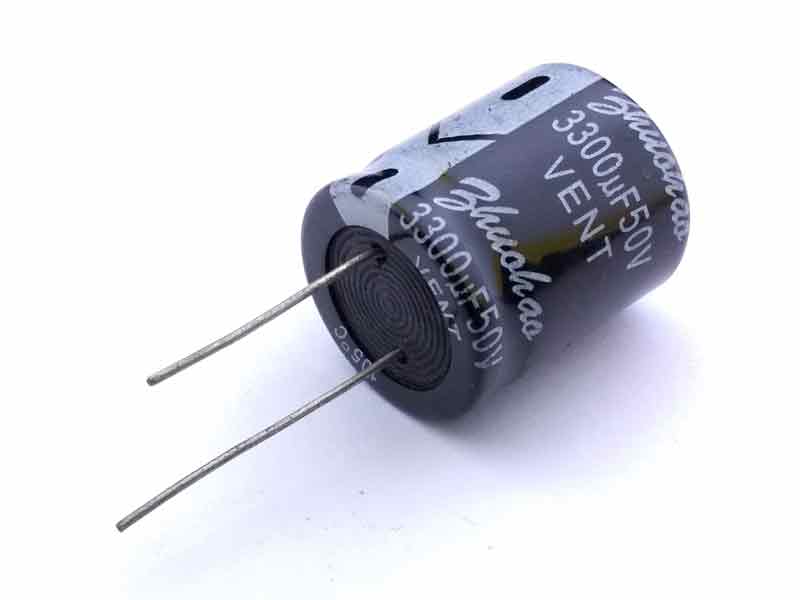

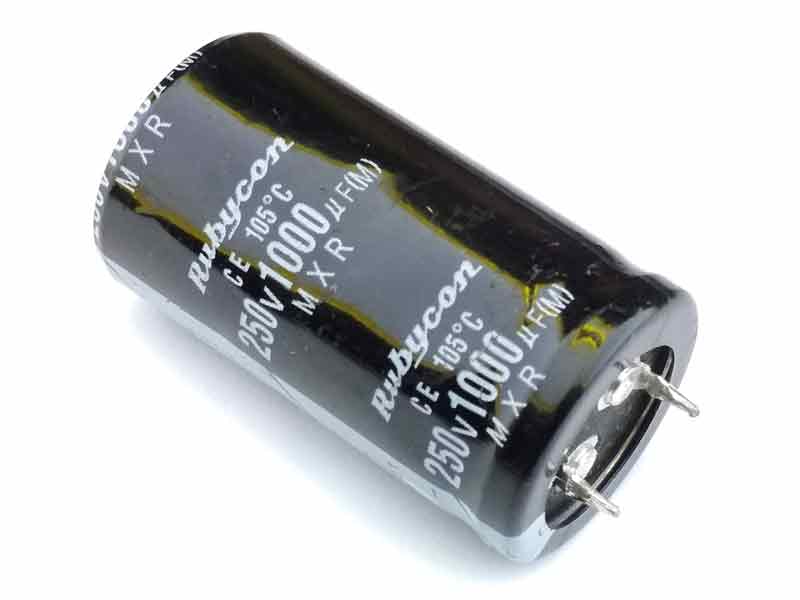

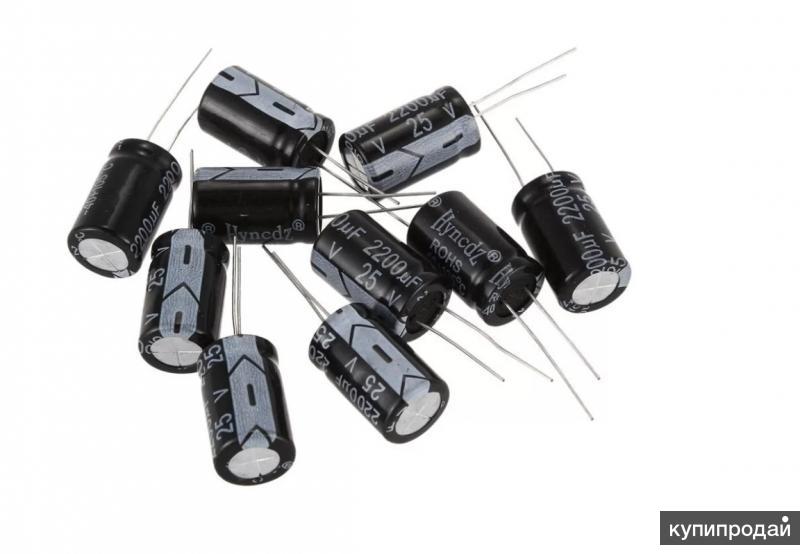

- Электролитические — большая емкость при малых размерах
- Танталовые — высокая удельная емкость, стабильность
- Слюдяные — для высокочастотных цепей
- Бумажные — дешевые, для низких частот
Также конденсаторы классифицируют по другим признакам: постоянной или переменной емкости, полярные и неполярные и т.д.
Применение конденсаторов в электронике
Конденсаторы широко используются в различных электронных устройствах и схемах. Основные области применения:
- Фильтрация помех и стабилизация напряжения питания
- Разделение постоянной и переменной составляющих сигнала
- Накопление энергии в импульсных схемах
- Частотная коррекция в усилителях
- Создание колебательных контуров
- Подавление электромагнитных помех
Правильный выбор типа и параметров конденсатора критически важен для работоспособности электронных устройств.
Силовые конденсаторы в энергетике
В энергетике применяются мощные конденсаторы большой емкости. Их основные функции:
- Компенсация реактивной мощности
- Повышение коэффициента мощности
- Стабилизация напряжения в сети
- Накопление энергии в импульсных установках
Силовые конденсаторы устанавливаются на подстанциях, в составе компенсирующих устройств, в системах с возобновляемыми источниками энергии.
Как выбрать подходящий конденсатор
При выборе конденсатора необходимо учитывать следующие факторы:
- Требуемая емкость и допустимое отклонение
- Максимальное рабочее напряжение
- Диапазон рабочих температур
- Частота и форма сигнала в цепи
- Габаритные ограничения
- Срок службы и надежность
- Стоимость
Оптимальный выбор типа конденсатора зависит от конкретного применения. Например, для высокочастотных цепей подойдут керамические, а для фильтра питания — электролитические конденсаторы.
Проверка и тестирование конденсаторов
Для оценки состояния и параметров конденсаторов применяются различные методы:
- Измерение емкости специальным прибором (измерителем RLC)
- Проверка сопротивления изоляции мегаомметром
- Оценка тока утечки
- Измерение тангенса угла диэлектрических потерь
- Визуальный осмотр на предмет повреждений
Регулярная проверка состояния конденсаторов позволяет своевременно выявлять неисправности и предотвращать выход из строя оборудования.
Тенденции развития технологии конденсаторов
Основные направления совершенствования конденсаторов:
- Увеличение удельной емкости
- Повышение рабочих напряжений
- Улучшение температурной стабильности
- Снижение внутреннего сопротивления
- Уменьшение габаритов и массы
- Повышение надежности и срока службы
Развитие технологий позволяет создавать все более совершенные конденсаторы для различных применений в электронике и энергетике.
