Электромагнитная катушка это. Электромагнитные катушки: виды, принцип работы и применение

Что такое электромагнитная катушка и как она работает. Какие бывают виды электромагнитных катушек. Где применяются электромагнитные катушки в промышленности и технике. Как устроена и из чего состоит электромагнитная катушка.

Что такое электромагнитная катушка и как она работает

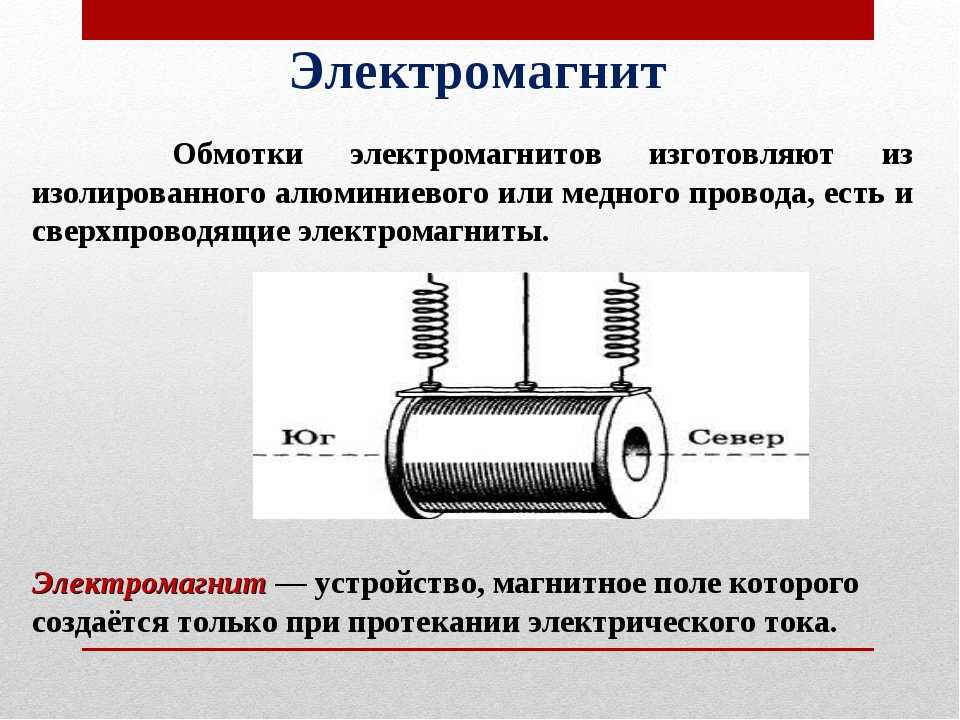

Электромагнитная катушка представляет собой устройство, состоящее из проводника, намотанного в виде спирали. При пропускании через катушку электрического тока вокруг нее возникает магнитное поле.

Принцип работы электромагнитной катушки основан на явлении электромагнитной индукции. Когда по виткам катушки протекает электрический ток, вокруг нее образуется магнитное поле, напряженность которого зависит от силы тока и количества витков.

Основные элементы конструкции электромагнитной катушки:

• Обмотка из изолированного провода
• Каркас, на который наматывается провод
• Магнитопровод (сердечник) для усиления магнитного поля
• Выводы для подключения к электрической цепи

Чем больше витков в катушке и чем сильнее ток, тем мощнее создаваемое магнитное поле. Применение ферромагнитного сердечника позволяет дополнительно усилить магнитное поле катушки.

Виды электромагнитных катушек

Существует несколько основных типов электромагнитных катушек, различающихся по конструкции и назначению:

1. Катушки с воздушным сердечником

Простейший вид катушек без магнитопровода. Обмотка наматывается на каркас из диэлектрика. Применяются в высокочастотных цепях.

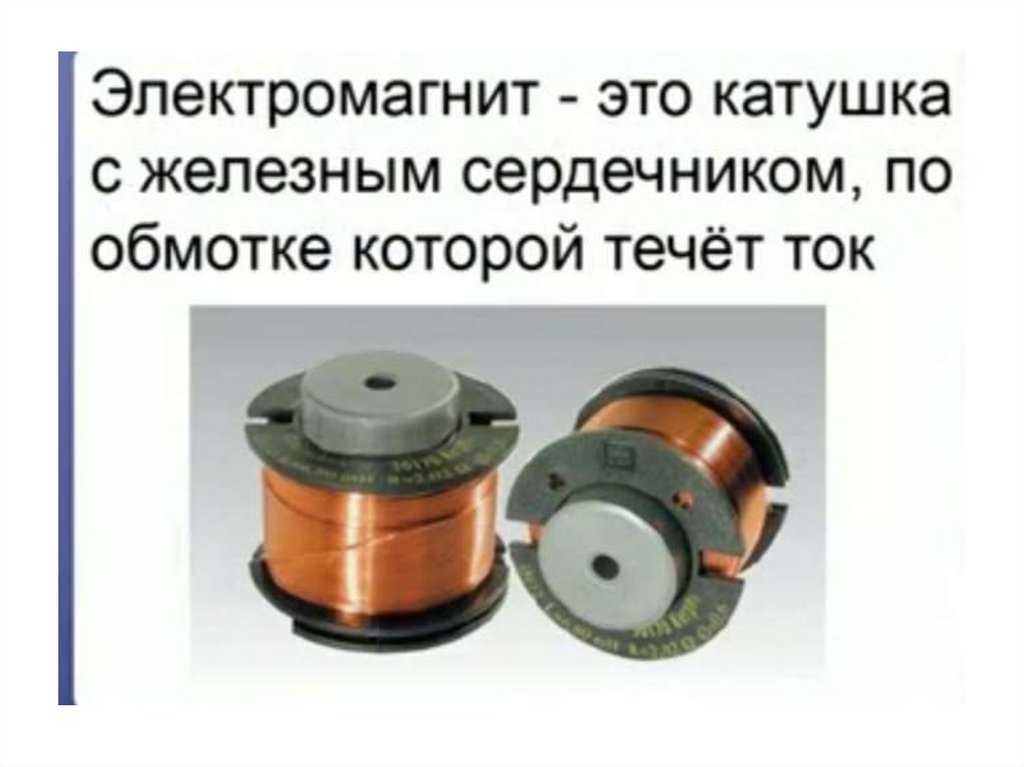

2. Катушки с ферромагнитным сердечником

Имеют сердечник из магнитомягкого материала (феррит, железо), усиливающий магнитное поле. Используются в силовой электронике, трансформаторах.

3. Тороидальные катушки

Обмотка наматывается на кольцевой магнитопровод. Отличаются малыми габаритами и весом, применяются в импульсных источниках питания.

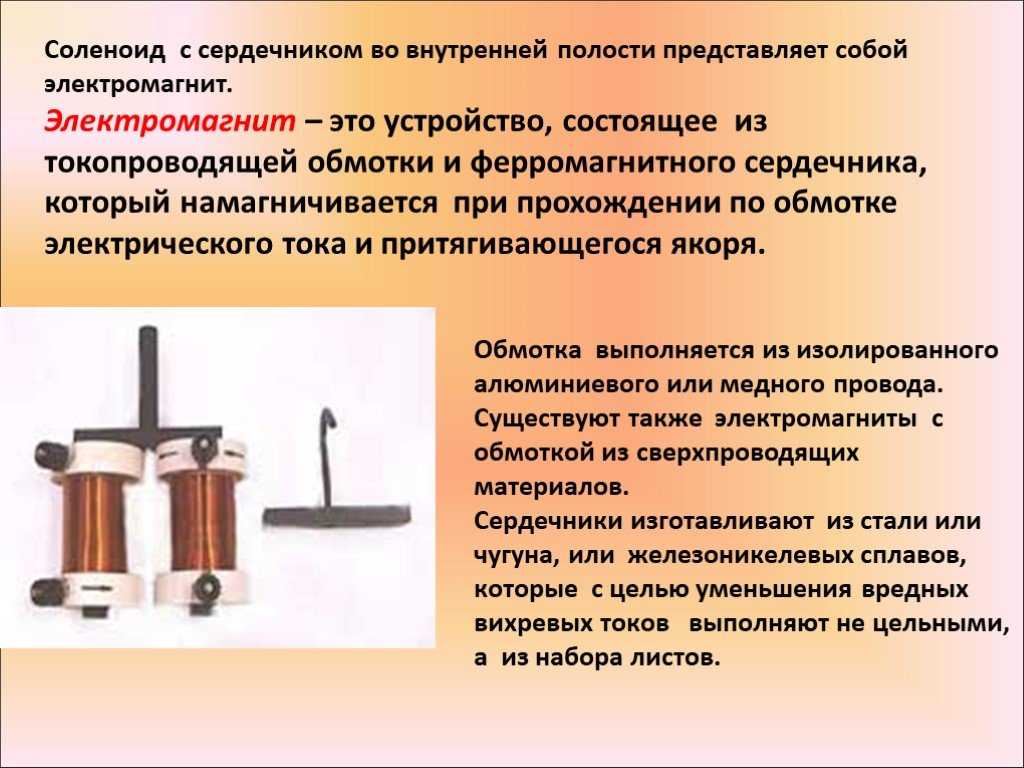

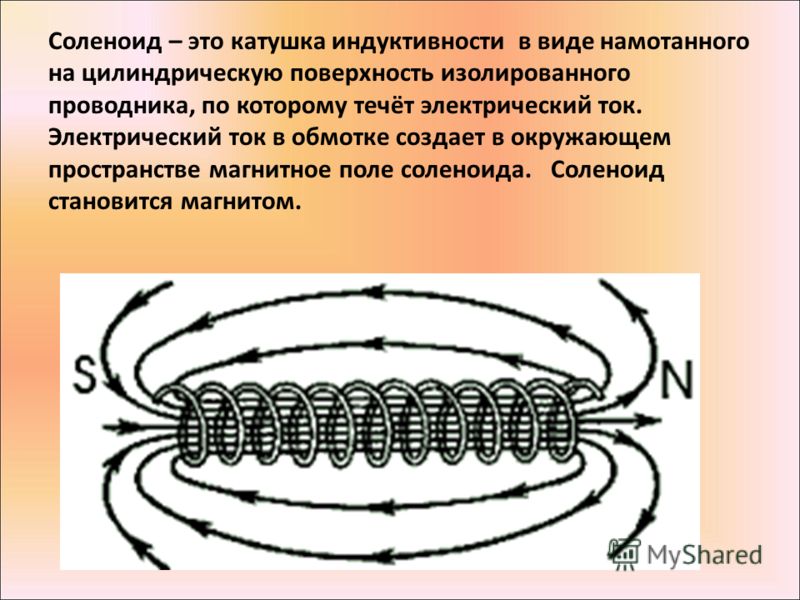

4. Соленоиды

Длинные цилиндрические катушки с подвижным сердечником. Используются для создания линейного перемещения в электромагнитных реле и приводах.

Применение электромагнитных катушек

Электромагнитные катушки нашли широкое применение в различных отраслях техники и промышленности:

Электроэнергетика

• Трансформаторы
• Электрические генераторы
• Дроссели

Электроника

• Катушки индуктивности
• Фильтры
• Электромагнитные реле

Автомобильная промышленность

• Катушки зажигания
• Стартеры
• Электромагнитные клапаны

Бытовая техника

• Электромагниты в стиральных машинах
• Катушки в СВЧ-печах
• Соленоиды в кофемашинах

Такое широкое применение электромагнитных катушек обусловлено их способностью преобразовывать электрическую энергию в механическую работу и управлять электрическими и магнитными полями.

Характеристики электромагнитных катушек

Основные параметры, характеризующие электромагнитные катушки:

Индуктивность

Определяет способность катушки накапливать энергию магнитного поля. Измеряется в генри (Гн). Чем больше индуктивность, тем сильнее катушка противодействует изменениям тока.

Добротность

Характеризует качество катушки и определяется отношением реактивного сопротивления к активному. Высокодобротные катушки имеют меньшие потери энергии.

Собственная емкость

Возникает между витками обмотки. Влияет на резонансную частоту катушки. Стремятся минимизировать для работы на высоких частотах.

Максимальный ток

Предельно допустимый ток, при котором не происходит перегрева обмотки. Зависит от сечения провода и способа охлаждения.

Особенности конструкции электромагнитных катушек

При проектировании электромагнитных катушек учитывается ряд важных факторов:

Выбор материала обмотки

Чаще всего используется медный провод, обладающий низким сопротивлением. Для высокочастотных катушек применяют литцендрат — многожильный провод с изолированными жилами.

Тип намотки

Различают рядовую, внавал, секционную и другие виды намотки. Выбор зависит от назначения катушки и требуемых характеристик.

Изоляция обмотки

Для защиты от влаги и механических повреждений обмотку пропитывают лаком или заливают компаундом. Это повышает надежность и долговечность катушки.

Охлаждение

Мощные катушки требуют эффективного отвода тепла. Применяют воздушное или жидкостное охлаждение, используют теплопроводящие материалы.

Преимущества и недостатки электромагнитных катушек

Электромагнитные катушки обладают рядом достоинств и ограничений:

Преимущества:

• Простота конструкции
• Низкая стоимость
• Высокая надежность
• Возможность управления магнитным полем

Недостатки:

• Инерционность (задержка срабатывания)
• Нагрев при длительной работе
• Ограниченная мощность
• Возможность размагничивания сердечника

Несмотря на некоторые недостатки, электромагнитные катушки остаются незаменимыми компонентами во многих областях техники благодаря своей универсальности и эффективности.

Перспективы развития электромагнитных катушек

Развитие технологий открывает новые возможности совершенствования электромагнитных катушек:

Применение новых материалов

Использование высокотемпературных сверхпроводников позволит создавать катушки с рекордно низкими потерями энергии. Как это повлияет на эффективность электрических устройств?

Миниатюризация

Развитие нанотехнологий дает возможность создавать сверхкомпактные катушки для микроэлектроники. Какие новые применения это может открыть?

Интеграция с электроникой

Объединение катушек с полупроводниковыми компонентами в одном корпусе позволит создавать «умные» электромагнитные системы. Как это изменит принципы проектирования электронных устройств?

Электромагнитные катушки продолжают оставаться важнейшими компонентами современной техники. Их дальнейшее совершенствование открывает широкие перспективы для развития различных отраслей промышленности и технологий.

Виды и типы электромагнитных катушек, их схема и принцип работы

Содержание

1. Электромагнитные катушки
2. Назначение электромагнитных катушек
3. Применение электромагнитных катушек
4. История
5. Конструкция электромагнитной катушки
6. Типы и формы электромагнитных катушек
7. Оптимизация производительности электромагнитных катушек
8. Виды электромагнитных катушек
9. Электромагнитные катушки термины

Электромагнитная катушка представляет собой электрический проводник, как правило провод, в форме катушки или другой подобной форме. Большинство этих катушек намотано на сердечник из железного материала.

Этот простой компонент может использоваться во множестве устройств, во многом благодаря уникальному взаимодействию между магнитными полями и электрическим током.

В системах обогрева устройство может представлять собой электромагнитную катушку, генерирующую тепло за счет индукции, или простой резистивный нагревательный элемент в форме катушки.

Назначение электромагнитных катушек

Чтобы соответствовать широкому спектру применений, существует множество типов электромагнитных катушек, различающихся по сечению, длине, диаметру катушки и материалам, на которые наматывается провод. Все разновидности электрических катушек могут быть адаптированы для удовлетворения конкретных требований.

Кроме того, помимо передачи тепла, звука или электричества, электрические катушки должны выполнять несколько различных функций. Например, электроника, автомобилестроение, медицина, компьютерная промышленность, бытовая техника и телекоммуникации в значительной степени полагаются на электрические катушки для обеспечения движения, регулирования потока и / или преобразования электрических токов.

Хотя это может показаться очень разными функциями, основные электромеханические принципы, используемые во всех электрических катушках, в целом одинаковы: проводящий металлический провод наматывается на изолятор, который может быть таким простым материалом, как картон, пластик или даже воздух.

Два конца провода обычно превращаются в электрические соединительные клеммы, называемые «ответвителями», которые затем подключаются к электрическому току. Когда ток проходит по спиральным проводам, сама катушка намагничивается (хотя в некоторых случаях она может размагничиваться).

Сила, создаваемая этим явлением, используется, в частности, такими компаниями, как производители электромагнитных клапанов, производители электродвигателей и поставщики аппаратов МРТ.

Применение электромагнитных катушек

Электромагнитные катушки используются в электротехнике в бесчисленных отраслях промышленности и в конкретных приложениях из-за важности взаимодействия между электрическими токами и магнитными полями во многих электрических устройствах.

Соответственно, электрические катушки встречаются почти во всех отраслях промышленности. В любой отрасли, использующей электричество, вероятно, есть по крайней мере несколько приложений, использующих электрические катушки, хотя они могут быть встроены в готовое оборудование и не являются предметом особой озабоченности компаний в каждой отрасли.

Отрасли с особыми сферами применения и уникальной потребностью в производстве обмоток электрических катушек или сборки катушек включают, но не ограничиваются:

• Выработка энергии. Ключевой компонент при производстве любого электрического генератора или электродвигателя.
• Тяжелая индустрия. Используется для различных двигателей и устройств управления, работающих в тяжелых условиях, а также в специальных электромагнитных устройствах.
• Телекоммуникации. Используются как антенны, реле и т. д.
• Медицина. Используется в различных устройствах формирования электромагнитных изображений и для определенных приложений, таких как биофильтры.
• Компьютеры. Используется в магнитных запоминающих устройствах.
• Бытовая техника. Многие нагревательные катушки используют одни и те же принципы электромагнитной индукции; там, где тепло было бы нежелательным побочным эффектом в других приложениях, это основная цель в различных домашних устройствах, таких как тепловые насосы или индукционные электрические плиты.
• Автомобильная промышленность. Применяется для различных двигателей, генераторов. В частности, узел катушки, то есть катушки зажигания, катушка соленоида или реле стартера.
• Контроль мощности. Используется в автоматических выключателях, контакторах, катушечных переключателях реле и различных других механизмах управления мощностью.

История

История электромагнитной катушки — это история электромагнитной науки в целом, так как именно с катушкой из проволоки и магнитом Майкл Фарадей впервые определил, что электрический ток может генерироваться с помощью магнитных сил. За прошедшие с тех пор годы практическое применение этих знаний проявилось во многих формах, хотя самым непосредственным ранним применением, конечно же, был электрический генератор Грамма в 1871 году.

По мере того, как наше понимание и использование электромагнитных сил продвигалось вперед, появились и электромагнитные катушки. Для каждого потенциального применения бесчисленное количество раз изобретались, совершенствовались и модернизировались одна или несколько катушек с индивидуальными требованиями. Природа электрических катушек такова, что инновации в конструкции катушек присущи практически любому применению.

Конструкция электромагнитной катушки

Базовая конструкция электрической катушки может легко усложниться с добавлением дополнительных обмоток. Обмотка определяется как полный узел катушки с отводами и другими элементами. В то время как в где то может использоваться одна обмотка, то другие требуют добавления вторичных и даже третичных обмоток.

Электрический трансформатор, например, представляет собой электромагнитный компонент, который состоит из первичной и вторичной обмоток, что позволяет ему передавать электрическую энергию от одной электрической цепи к другой электрической цепи посредством магнитной муфты без движущихся частей.

Определенные как точки в проволочной катушке, которая состоит из открытого проводящего участка, отводы катушки могут различаться в основном по размеру, так же как и диаметр самой катушки. Когда катушка имеет большой диаметр, степень самоиндукции намного больше, и ток пытается течь внутри провода, а не снаружи, что может быть проблемой.

Кроме того, многослойные электрические катушки могут иметь проблемы с межслойной емкостью, которая относится к электрическому явлению, при котором сохраняется электрический заряд, поэтому форма катушки должна быть изменена.

В результате для многослойных электрических катушек спиральная форма является наиболее практичной формой. Величина самоиндукции намного больше, и ток пытается течь внутри провода, а не снаружи, что может быть проблемой.

Кроме того, многослойные электрические катушки могут иметь проблемы с межслойной емкостью, которая относится к электрическому явлению, при котором сохраняется электрический заряд, поэтому форма катушки должна быть изменена.

• Проводящие материалы

Основа любой электрической катушки, включая простые резистивные нагревательные элементы  — это проводящий материал, имеющий форму катушки. Чаще всего это медная проволока, но для этой роли можно использовать любой токопроводящий материал. Алюминий — популярная альтернатива.

• Основные материалы

Для большинства электромагнитных катушек также необходимо учитывать материал сердечника. Обычно это какой-нибудь ферромагнитный материал, например, железо. Сердечник может представлять собой сплошной кусок, пучок проводов или любое количество других конфигураций.

Типы и формы электромагнитных катушек

В зависимости от используемого приложения, вы обычно будете довольно ограничены в общем стиле электрической катушки. Устройству, который требует статора, совместимого с постоянным током, не нужна катушка для электродвигателя переменного тока, так как ваши возможности, таким образом, будут довольно ограничены.

Специфика конструкции электрических катушек означает, что каждый небольшой аспект конфигурации может сильно повлиять на производительность конечного продукта. Например, на индуктивные свойства простой электромагнитной катушки напрямую влияют эти и многие другие факторы:

• Количество обертываний
• Площадь катушки
• Длина катушки
• Материал сердечника
• Материал катушки

Несмотря на то, что в конструкции электрических катушек есть основное сходство, есть много способов, которыми каждая катушка может быть разработана специально для ее применения. Например, некоторые электрические катушки требуют защиты от суровых условий окружающей среды, таких как влажность, соль, масло и вибрация.

Чтобы защитить хрупкие катушки от агрессивных элементов, поскольку при длительном воздействии можно легко потерять проводимость, электрические катушки можно формовать или герметизировать.

В то время как формованные катушки заключены в пластиковые покрытия, которые герметизируют весь блок катушек, герметизированные катушки сделаны из проволоки, которая сама залита полимерно- эпоксидной смолой.

Другие типы электрических катушек, такие как катушки тороидального трансформатора, намотаны вокруг ферритовых колец и обернуты герметизирующей лентой для защиты окружающей среды.

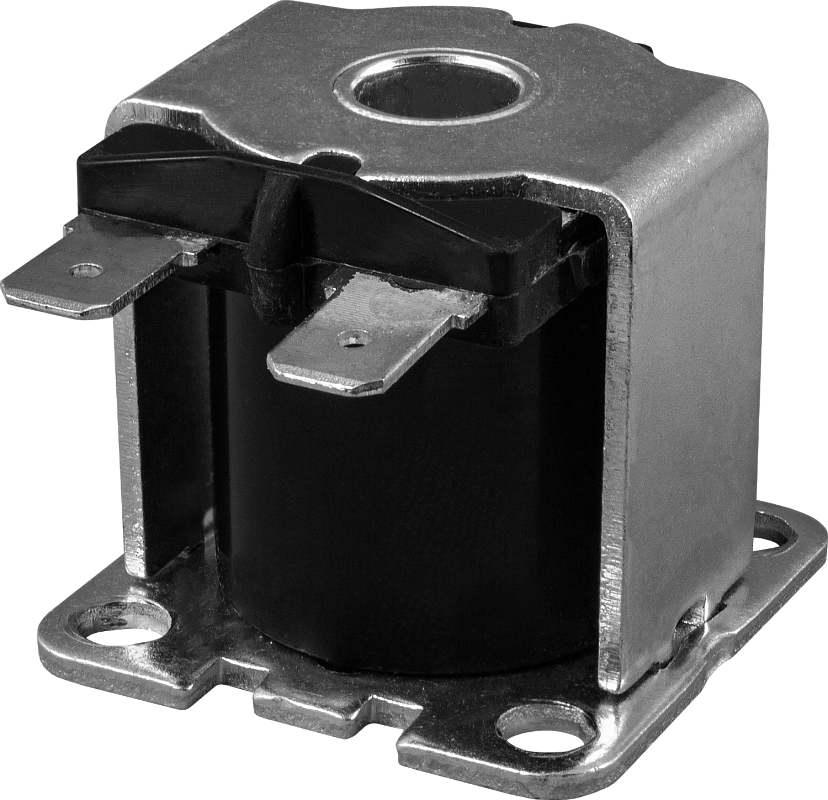

Один из наиболее распространенных типов электрических катушек, соленоидные катушки, иногда просто называют соленоидами. Часто используемые в качестве удаленного переключателя, соленоиды представляют собой катушки с током, которые становятся магнитными, когда ток проходит через катушку, которая обычно наматывается на железный сердечник.

Другие типы электромагнитных катушек включают:

• катушки Гарретта, используемые в металлоискателях
• катушки Роговского, используемые для измерения переменного тока (AC)
• катушки Удина, которые являются катушками с разрушающим зарядом
• катушки Браунбека, используемые в геомагнитных исследованиях.

Катушка Роговского

Оптимизация производительности электромагнитных катушек

Поскольку работа электрической катушки в конечном итоге очень проста, оптимизация производительности обычно сводится к точному согласованию конструкции катушки с применением. Это означает, что необходимо убедиться, что все совпадает, эффективно подходит и течет чисто, без потерь тепла, движения и т. д.

В зависимости от конкретного применения повышение производительности может означать замену катушки на лучшую конструкцию или замену компонентов, чтобы они лучше соответствовали вашей конструкции. катушка. Вам нужно будет решить, исходя из того, что вы пытаетесь сделать.

Конечно, чтобы сделать что-либо из этого, требуется понимание того, как работает ваша система, что делает аналитические инструменты и программное обеспечение идеальными для всех, кто пытается добиться максимальной производительности.

Вы можете обнаружить несколько поверхностных проблем без надлежащего оборудования, но для всего, что приближается к максимальной производительности, вам понадобится современное оборудование.

При выборе конструкции для вашей электрической катушки есть несколько других факторов, которые вы можете рассмотреть, прежде чем обращаться к компании, производящей обмотки. Если вы не уверены в чем-либо из них, не стесняйтесь спросить совета у любой компании, производящей обмотки, или спросите своего инженера-электрика.

Виды электромагнитных катушек

• Катушки с воздушным сердечником (самонесущие катушки) — электромагнитные катушки, которые намотаны «вокруг воздуха» без сердечника, отсюда термины «воздушные катушки» и «самоподдерживаемые катушки».
• Катушки с намоткой на шпульку — электромагнитный провод, намотанный на пластиковый сердечник или «шпульку». Пластиковые сердечники бывают разных размеров, а катушки, намотанные на бобину, могут быть пропитаны, отформованы или заклеены лентой, чтобы соответствовать различным медицинским устройствам, датчикам, реле и автомобилям.
• Дроссельные катушки — представляют собой электрические катушки с низким сопротивлением и высокой индуктивностью, которые используются для блокировки высокочастотных переменных токов (AC) электричества, позволяя проходить низкочастотным постоянным токам (DC).

• Электрические катушки — альтернативное название электрических катушек, состоят из серии петель, изготовленных из токопроводящей металлической проволоки и намотанных на ферромагнитный сердечник.
• Инкапсулированные катушки — это электрические катушки, заключенные в силиконовый, полиэфирный, жидкий или термоформованный эпоксидный кожух.
• Катушки высокого напряжения — это электрические катушки, в которых используется напряжение выше, чем обычно считается безопасным.
• Катушки зажигания — это электрические индукционные катушки, которые используются для преобразования более низких напряжений мощности в более высокие напряжения мощности, необходимые для зажигания свечей зажигания системы.
• Пропитанные катушки — катушки, которые были сначала погружены в эпоксидную смолу или подвергнуты совместной экструзии перед намоткой. Ламинирующая эпоксидная смола изолирует проводящий электромагнитный провод от элементов, создавая блок, который эффективно защищен от погодных условий и грязи без затрат на инструменты, связанные с формованными катушками
• Индукционные катушки — распространенный синоним электрических катушек, электромагнитные катушки используются для создания электродвижущей силы путем активации на магнетизм посредством электрических токов.
• Магнитные катушки — которые также могут называться электромагнитными катушками или просто катушками, включают все типы электрических катушек, которые работают по принципу индукции.
• Литые катушки — электромагнитные катушки, заключенные в термоформованные или отлитые под давлением пластиковые корпуса, защищающие катушку от погодных условий, грязи и вибрации.
• Электромагнитные катушки — также называемые соленоидами, представляют собой трехмерные петли или катушки из проволоки, которые намотаны вокруг металлического сердечника и служат для создания магнитного поля при прохождении электрического тока через катушку.
• Катушки, обмотанные лентой — катушки, обычно намотанные на сердечник, которые заключены в герметизирующую ленту для защиты электромагнитной катушки от погодных условий, грязи и вибрации. Бухты, намотанные лентой, не так эффективны в блокировании этих вредных элементов, как пропитанные или формованные бухты, но затраты на производство катушек, намотанных лентой, намного ниже
• Катушка Тесла — электрическое устройство, которое генерирует чрезвычайно высокое напряжение, обычно с целью создания электрических дуг и эффектов молнии или для получения рентгеновских лучей.

Катушка Тесла

• Тороиды / тороидальные катушки — медный провод, намотанный на ферритовое или железное кольцо в форме пончика. Ферритовый сердечник усиливает индуктивность катушки и может использоваться в транспортных средствах, аудио и источниках питания.
• Катушки трансформатора — электромагнитные катушки, обычно пропитанные или ламинированные, которые используются для изменения напряжения входящего электрического тока, подавая ток обратно с той же частотой, но с другим напряжением.
• Звуковые катушки — звуковая катушка, состоящая из обмотки, воротника и бобины, представляет собой своего рода электрическую катушку. Он прикрепляется к вершине диффузора громкоговорителя, где его цель — помочь усилить звук.

Электромагнитные катушки термины

Руководство по электромагнитным катушкам

Диагностика электромагнитной катушки муфты компрессора

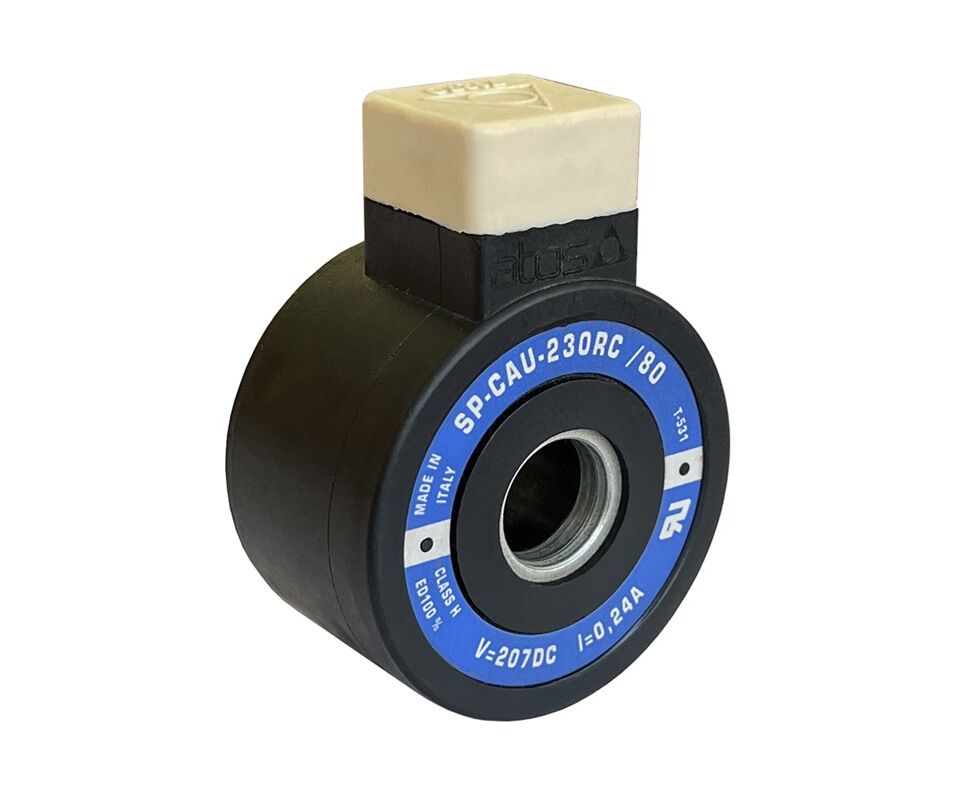

Электромагнитная катушка — это магнит, который работает при подаче на него напряжения и притягивает прижимную пластину, которая соединена с валом компрессора шлицевым соединением. Т.е. в электромагнитной муфте именно катушка отвечает за сцепление шкива с валом компрессора, т.к. по сути она запускает всю систему автомобильного кондиционера.

Электромагнит является наиболее частой причиной поломки кондиционера, поэтому его правильная диагностика очень важна при выявлении неполадок с кондиционером. Поэтому эта статья посвящена именно электромагнитной катушке и всем связанным с ней поломкам.

Разновидности электромагнитных катушек

• катушки бывают разного размера, с разными посадочными отверстиями
• с диодом — важна полюсация, на катушке всегда написано, где «+», где «-» (если перепутать полюсы катушка сгорит)
• без диода — плевать на полюс, но обычно «+» это провод, «-» — это корпус катушки
• 12 Вольт или 24 Вольта – отличить просто при помощи тестера, сопротивление у 12В — в районе 3-4 Ом, у 24В – существенно больше 6-12 Ом

Как проверить электромагнитную катушку

Тестером — проверить сопротивление. Если меньше 2 Ом, то внутри обмотки короткое замыкание.

Подать 12 Вольт от аккумулятора или любого блока питания, проверить работоспособность — будет видно искру при замыкании на «+», при подаче напряжения катушка должна магнитить.

От чего выходит из строя

1. Перегрев — от изношенного подшипника шкива, от пробуксовки шкива и прижимной пластины (большого зазора, избыточного давления (вследствие плохого обдува радиатора кондиционера или неисправности вентилятора охлаждения, как следствия — подклинивания), клина компрессора)

2. Неправильная установка мастером-установщиком (если перепутает + и -)

Как отремонтировать катушку

Самое простое и правильное – замена электромагнита на новый, с устранением причины поломки неисправной. Стоимость магнита не велика, экономить на этом не стоит. Если пробег автомобиля более 100 000 км, то наиболее правильным решением будет замена электромагнитной муфты в сборе, т.к. заменив весь узел, вы предупреждаете возникновение последующих проблем в электромагнитной муфте компрессора (шум подшипника, истирание прижимных плоскостей приводной пластины и шкива)

Но если нужен более бюджетный вариант — можно расплавить защитный слой обмотки, найти термопредохранитель и поменять его или поменять его на провод (но тогда будет отсутствовать защита компрессора от перегрева). Затем залить всё обратно эпоксидкой или термостойким клеем. Метод сложный, но, в принципе, рабочий.

Еще можно перемотать обмотку катушки, но это мы не рекомендуем делать, т.к. в не заводских условиях качественно это сделать не получится. Перемотанная катушка долго не продержится. Тем более, что цена этого мероприятия практически равна цене новой катушки.

Если вы обращаетесь в автосервис, проследите, в случае поломки электромагнита, именно заменили его на новый, а не отремонтировали самым бюджетным способом.

Как подобрать новый электромагнит

Подбираются катушки по образцу, по размерам (внешний, внутренний диаметр, диаметр посадочного места и толщина) или по модели компрессора (если компрессор популярный). По маркет и модели автомобиля точно подобрать электромагнитную катушку практически невозможно, это нужно учитывать при подборе.

Также посмотрите наше видео о диагностике электромагнитной катушки:

Товары из статьи

В избранное В избранном

В избранное В избранном

В избранное В избранном

В избранное В избранном

В избранное В избранном

В избранное В избранном

В избранное В избранном

В избранное В избранном

В избранное В избранном

Читайте также

06. 01.2020

26935

Замена подшипника компрессора кондиционера

Где купить и как заменить подшипник муфты компрессора кондиционера?

ремонт муфта

Подробнее

06.01.2020

5743

Ремонт муфты постоянного привода

Диагностика и ремонт муфты постоянного привода.

ремонт муфта

Назад к списку статей

Как работают электромагнитные катушки?

Опубликовано Custom Coils on 12 января 2023 г. 14:14 | Оставить комментарий



Компания Custom Coils Inc. разрабатывает и производит специальные катушки для различных отраслей промышленности и областей применения. Даже для самых сложных проектов наши специалисты могут предоставить высококачественную концепцию дизайна, разработку прототипа, тестирование и производство. На этой странице объясняется, как работают электромагнитные катушки, их различные типы и области применения, а также важные конструктивные соображения при создании индивидуальных решений.

Что такое электромагнитные катушки?

Электромагнитная катушка, также известная как электрическая катушка или индуктор, представляет собой электрический проводник, содержащий набор токопроводящих проводов, обернутых вокруг определенной формы и размера. Это может быть самонесущая конструкция (с воздушным сердечником) или со специальным сердечником (например, из железа, феррита). Электрические катушки представляют собой простые электронные компоненты, обеспечивающие индуктивность в электромагнитной цепи.

Существует множество типов катушек для удовлетворения потребностей различного оборудования. Электромагнитные катушки могут различаться по калибру проволоки, длине, диаметру катушки, материалу сердечника и другим факторам. Поскольку электромагнитные катушки питаются от электричества, их можно легко включать и выключать. Их магнитную силу можно изменить, увеличивая или уменьшая электричество, протекающее вокруг их ядра.

Как работают электромагнитные катушки?

Электромагнитные катушки состоят из токопроводящего провода, намотанного на определенные размер и форму, создающего магнитное поле. Магнитное поле становится тем сильнее, чем больше витков проволоки на катушке. Напряженность электромагнитного поля определяется числом витков ампер, выбором материала сердечника и силой тока. Удаление электрического входа отключает магнит.

При добавлении к проволочной катушке некоторые материалы сердечника могут увеличить силу магнитного поля. Ферромагнитные материалы — кобальт, никель, железо и сталь — могут усиливать более плотное магнитное поле катушки.

Типы электромагнитных катушек

Поскольку электромагнитные катушки являются важными компонентами, используемыми во многих промышленных приложениях, катушки должны соответствовать различным требованиям каждого из них. Ниже приведены некоторые из наиболее распространенных типов электромагнитных катушек и способы их использования.

Нажмите, чтобы увеличить

• Автомобильные электрические катушки: Автомобильные катушки зажигания обычно состоят из двух наборов медных проводов, намотанных на железный сердечник. Первичная обмотка представляет собой толстый провод, а вторичный провод меньше и легче.
• Энергетические электрические катушки: Эти катушки должны быть спроектированы таким образом, чтобы выдерживать суровые условия окружающей среды в удаленных местах.
• Электронные электрические катушки: Изготовленные из тонко намотанной проволоки, катушки для электронных устройств пользуются большим спросом. Катушки печатной платы идут в ламинированные трансформаторы.
• Катушки для электрогитары: Конструкция с одной катушкой является наиболее популярной формой катушки для электрогитары, но есть и другая форма — двойная катушка, которая помогает устранить помехи.
• Медицинские электрические катушки: Катушки в медицинском оборудовании, таком как системы лучевой терапии, должны быть надежными. Эти типично мощные приложения требуют очень точных процессов и процедур тестирования.
• Военные электрические катушки: Как и медицинские катушки, военные катушки должны быть точными и надежными. Они также должны быть в состоянии работать в суровых условиях. Эти катушки обычно используются в системах наведения, датчиках и навигационных системах.
• Транспортные электрические катушки: Железнодорожные пути, арматура и сигнальные устройства используют эти катушки, которые могут выдерживать постоянные вибрации, возникающие в этих условиях.
• Электрические катушки ветряных генераторов: Эти катушки должны выдерживать температуры до 200 °C. Они сделаны из легких материалов и изолированы для дополнительной защиты.
• Электрические катушки расходомера: Используемые для измерения объема жидкости или газа, проходящего через трубу, катушки расходомера должны соответствовать радиусу трубы.
• Электрические катушки датчика светофора: Измерители индуктивности прикрепляются к этим катушкам и изменяются, когда автомобиль входит в его поле, предупреждая светофор о присутствии автомобиля.
• Электрические катушки трансформатора: Трансформаторы используют несколько катушек для проведения электричества, с первичными обмотками на одной стороне и вторичными обмотками на противоположной стороне.
• Катушки линейных ускорителей: Электромагниты (дипольные магниты) широко используются для направления и изгиба луча для перемещения заряженных частиц туда, куда им нужно.

Применение электромагнитных катушек

Электромагнитные катушки различаются по размеру, форме и материалу в зависимости от их применения. Хотя электромагнитные катушки используются во многих отраслях, три отрасли особенно полагаются на катушки для критически важных приложений.

Медицина

Электромагнитные компоненты жизненно важны для многих типов медицинского оборудования, включая мониторы сердечного ритма, системы лучевой терапии, системы МРТ и многое другое. Для диагностического оборудования, такого как аппараты электрокардиограммы (ЭКГ) и электроэнцефалограммы (ЭКГ), также требуются электромагнитные катушки.

Военные

Военные используют электромагнитные катушки для противоракетной обороны, защиты сигналов союзников и подавления сигналов противника. Электромагнитные катушки также применяются к высокоскоростным электромагнитным рельсовым пушкам.

Аэрокосмическая промышленность

Применение трансформаторов, катушек индуктивности и других электромагнитных компонентов в аэрокосмической отрасли должно быть очень точным и соответствовать строгим правилам. Электромагнитные системы запуска самолетов, например, должны успешно запускать самолеты с авианосцев.

Последние сообщения

• Как работают электромагнитные катушки?
• Что такое электромагнитные катушки?
• Магнитная левитация
• Конструкция электрической катушки: тепловые проблемы
• Что такое технология плазмы высокой плотности?

Архивы:

• Январь 2023
• декабрь 2022
• Октябрь 2022
• Сентябрь 2022
• август 2022

Категории:

• Без категории

Электромагнитные катушки на заказ | Custom Magnetic Coils

 Home > Coil Solutions > Электромагнитная катушка

Электромагнитная ленточная катушка

Электромагнитные катушки используются практически во всех отраслях промышленности, что делает их применение практически безграничным. Независимо от того, связан ли ваш проект с бытовой электроникой или лабораторными исследованиями, изготовленные на заказ электромагнитные катушки обеспечивают фундаментальные силы, необходимые для многих приложений.

HBR Industries, Inc. производит некоторые из лучших электромагнитных и магнитных катушек на рынке.  Наши производственные возможности позволяют нам создавать катушки, которые идеально соответствуют проектам наших клиентов и отвечают самым высоким стандартам качества.

Электромагнитные катушки для различных отраслей промышленности

Электрические устройства требуют изменяющихся токов, и электромагнитные катушки являются идеальным решением. В отличие от постоянных магнитов, электромагнитные катушки позволяют контролировать силу их магнитного притяжения, что делает их универсальным компонентом, который можно использовать во многих исследовательских и промышленных приложениях.

Бытовые устройства, от мусоропроводов до DVD-плееров, основаны на электромагнитных катушках, а также в промышленном оборудовании, медицинских приборах и линиях электропередач. Наши катушки эффективны в ряде приложений и отраслей. Работа с проводами размером 2-42 AWG и материалами труб размером от 1/8” до 1-1/4” , они могут использоваться в:

• Трансформаторы
• Электродвигатели
• Индукторы воздушной катушки
• Полупроводники
• Применение солнечной энергии
• Медицинские приборы

HBR Industries, Inc. будет работать с вами над изготовлением электромагнитных катушек по индивидуальному заказу, которые обеспечат оптимальную производительность для вашего приложения. Мы ориентируемся на мелкосерийное производство и прототипы, и мы гордимся нашими быстрыми сроками выполнения работ и превосходным качеством нашей продукции.

У нас есть знания и опыт для предоставления решений по изготовлению нестандартных катушек, которые точно соответствуют вашим требованиям при сохранении низких затрат.

Мы специализируемся на превращении проектов клиентов в материальные продукты. Каждая электромагнитная катушка и магнитная катушка, которые мы производим, изготавливаются в соответствии с уникальными требованиями наших клиентов.

Если у вас есть проект, требующий сложной конструкции катушки, мы предлагаем идеальное решение. HBR может изготовить электромагнитные катушки на заказ с необычными или нестандартными формами, жесткими допусками и другими уникальными характеристиками в соответствии с вашим дизайном.

Мы работаем с различными материалами и при необходимости можем поставлять центральные сердечники от немагнитных бобин до тороидов из различных магнитных и немагнитных материалов.

Свяжитесь с HBR О наших возможностях электромагнитной катушки сегодня!

HBR Industries, Inc. является экспертом в производстве катушек. Мы производим электромагнитные катушки на заказ, которые могут удовлетворить даже самые сложные требования заказчика.

Если у вас есть вопросы, а у нас есть ответы, свяжитесь с HBR Industries, Inc. или запросите предложение, чтобы получить дополнительную информацию о нестандартных электромагнитных катушках, нестандартных магнитных катушках или любых других наших нестандартных возможностях.
