Что такое дифавтомат и как он работает. Какие бывают виды дифавтоматов. Как правильно выбрать дифавтомат по характеристикам. Как подключить дифавтомат своими руками. На что обратить внимание при монтаже дифавтомата.
Что такое дифавтомат и зачем он нужен
Дифференциальный автоматический выключатель (дифавтомат) — это устройство, совмещающее функции автоматического выключателя и УЗО. Он выполняет сразу две важные задачи:
- Защищает электропроводку от перегрузок и коротких замыканий
- Защищает человека от поражения электрическим током при прикосновении к токоведущим частям
Дифавтомат срабатывает в следующих случаях:
- При превышении допустимой нагрузки в цепи
- При возникновении короткого замыкания
- При появлении тока утечки на землю более 30 мА
Применение дифавтоматов позволяет существенно повысить электробезопасность в доме или квартире. При этом один компактный прибор заменяет сразу два устройства защиты.
Принцип работы дифавтомата
Принцип действия дифавтомата основан на сравнении токов в фазном и нулевом проводниках. В нормальном режиме эти токи равны. При появлении тока утечки возникает разница, которая улавливается чувствительным элементом. Если разница превышает порог срабатывания, происходит мгновенное отключение.
Автоматическая часть работает так же, как обычный автомат — отключает цепь при перегрузке или коротком замыкании. Таким образом, дифавтомат обеспечивает комплексную защиту.
Виды дифавтоматов
Дифавтоматы различаются по следующим параметрам:
По числу полюсов:
- Однополюсные — для однофазных сетей 220 В
- Двухполюсные — для однофазных сетей с защитой нуля
- Трехполюсные — для трехфазных сетей 380 В
- Четырехполюсные — для трехфазных сетей с нулем
По типу защиты от сверхтоков:
- Тип B — срабатывание при 3-5 кратном превышении номинала
- Тип C — срабатывание при 5-10 кратном превышении
- Тип D — срабатывание при 10-20 кратном превышении
По чувствительности к току утечки:
- 10 мА — для отдельных приборов
- 30 мА — для групповых линий
- 100, 300 мА — для вводных линий
Правильный выбор типа дифавтомата обеспечивает надежную защиту при оптимальных параметрах срабатывания.
Основные характеристики дифавтоматов
При выборе дифавтомата следует обращать внимание на следующие технические параметры:
- Номинальный ток — от 6 до 63 А
- Номинальное напряжение — 230/400 В
- Частота сети — 50 Гц
- Ток утечки (уставка) — от 10 до 300 мА
- Отключающая способность — от 4,5 до 10 кА
- Класс токоограничения — от 1 до 3
- Рабочая температура — от -25°C до +40°C
Важно подобрать дифавтомат с характеристиками, соответствующими параметрам защищаемой цепи и условиям эксплуатации.
Как выбрать дифавтомат
При выборе дифавтомата необходимо учитывать следующие факторы:
- Тип сети — однофазная или трехфазная
- Номинальный ток нагрузки
- Тип нагрузки — бытовая техника, освещение, силовое оборудование
- Требуемый уровень защиты от утечки
- Условия эксплуатации — внутри помещения или на улице
Номинальный ток дифавтомата выбирается на ступень выше расчетного тока нагрузки. Ток утечки — 10 мА для отдельных приборов, 30 мА для групповых линий.
Важно выбирать устройства проверенных производителей — Legrand, Schneider Electric, ABB, IEK, Hager. Это гарантирует надежность защиты и долгий срок службы.
Схемы подключения дифавтоматов
Существует несколько базовых схем подключения дифавтоматов:
1. Схема подключения однополюсного дифавтомата
Используется для защиты отдельных линий в однофазной сети:
- Фазный провод подключается к клемме 1
- Нагрузка — к клемме 2
- Нулевой провод проходит транзитом
2. Схема подключения двухполюсного дифавтомата
Обеспечивает защиту фазы и нуля в однофазной сети:
- Фаза подключается к клемме 1
- Ноль — к клемме 3
- Нагрузка — к клеммам 2 и 4 соответственно
3. Схема подключения четырехполюсного дифавтомата
Применяется для защиты трехфазных линий:
- Фазы A,B,C подключаются к клеммам 1,3,5
- Ноль — к клемме 7
- Нагрузка — к клеммам 2,4,6,8 соответственно
При монтаже важно строго соблюдать маркировку и схему подключения, указанную на корпусе устройства.
Правила установки и подключения дифавтомата
При самостоятельном монтаже дифавтомата следует придерживаться следующих правил:
- Отключить питание на вводе
- Проверить отсутствие напряжения
- Установить дифавтомат на DIN-рейку в электрощите
- Подключить провода согласно схеме на корпусе:
- Питающие провода — к верхним клеммам
- Отходящие к нагрузке — к нижним клеммам
- Проверить надежность соединений
- Включить питание и проверить работоспособность
Перед подачей напряжения необходимо убедиться в правильности подключения и отсутствии оголенных участков проводов.
Типичные ошибки при подключении дифавтоматов
При монтаже дифавтоматов нередко допускаются следующие ошибки:
- Неправильное подключение фазы и нуля
- Подключение нагрузки к верхним клеммам
- Слабая затяжка винтов клемм
- Применение проводов несоответствующего сечения
- Установка дифавтомата не по уровню
Любая из этих ошибок может привести к некорректной работе защиты или даже к аварийной ситуации. Поэтому при отсутствии опыта лучше доверить монтаж профессиональному электрику.
Проверка работоспособности дифавтомата
После установки необходимо проверить правильность работы дифавтомата:
- Включить дифавтомат
- Нажать кнопку «Тест» — должно произойти мгновенное отключение
- Повторно включить и проверить наличие напряжения в защищаемой цепи
- Измерить ток утечки при помощи специального прибора
Проверку рекомендуется проводить не реже 1 раза в 6 месяцев. При обнаружении неисправности дифавтомат подлежит немедленной замене.
Преимущества и недостатки дифавтоматов
Использование дифавтоматов имеет ряд преимуществ:
- Комплексная защита от перегрузки, КЗ и утечки
- Компактность — экономия места в щите
- Простота монтажа — одно устройство вместо двух
- Удобство эксплуатации
К недостаткам можно отнести:
- Более высокую стоимость по сравнению с обычным автоматом
- Сложность определения причины срабатывания
- Необходимость полной замены при выходе из строя одной из частей
Тем не менее, преимущества дифавтоматов перевешивают их недостатки, особенно с точки зрения безопасности.
Как отличить электромеханическое УЗО от электронного?
Устройства защитного отключения бывают двух видов по принципу внутреннего исполнения. Это электромеханические и электронные. Также это относится и к дифавтоматам, так как УЗО являются их составной частью. Разный принцип внутреннего исполнения данных устройств не влияет на их рабочие параметры. Однако есть нюансы, при которых один вид УЗО исправно выполняет свои функции, а другой вид этого не может делать, что может привести к плачевным последствиям. Поэтому еще до покупки нужно знать как их различать.
Существует три доступных способа как отличить электромеханическое УЗО от электронного. Это по электросхеме, которая изображена на корпусе устройства, с помощью обычной батарейки и с помощью постоянного магнита. Давайте ниже рассмотрим каждый способ более подробно.
Как отличить электромеханическое УЗО от электронного?
1. С помощью электросхемы, которая изображена на самом корпусе устройства.
Я считаю, что это самый простой способ, который позволяет их различить, так как для этого не нужно ни каких дополнительных элементов и инструментов.
Тут главное запомнить различия в схемах и все.
Если вы возьмете в руки любое УЗО или дифавтомат, то на его корпусе обязательно найдете принципиальную схему их внутреннего устройства. По сути схемы бывают двух видов. Это один вид у электромеханического типа и второй вид у электронного типа. Хотя у каждого вида схемы есть небольшие отличия, но они не столь существенные.
В двух словах: Электромеханическое УЗО или дифавтомат состоят из дифференциального трансформатора и поляризованного реле. Если в контролируемой цепи возникает ток утечки, то он порождает ток во вторичной обмотке дифференциального трансформатора. Этот дифференциальный ток приводит к срабатыванию реле, которое оказывает воздействие на спусковой механизм, что приводит к отключению устройства.
Значит на схеме нам нужно найти дифференциальный трансформатор и поляризованного реле. Первый обозначается в виде овала вокруг фазного и нулевого проводников, а реле обозначается в виде квадрата или прямоугольника. Реле с трансформатором имеют связь с помощью вторичной обмотки, которая изображена сплошной линией.
Пунктирной линией обозначается механическая связь со спусковым механизмом. Также на схеме часто изображается кнопка «Тест», но на представленном на фото дифавтомате ее нет.
На фото ниже я подписал нужные элементы на схеме.
Электронные УЗО и дифавтоматы имеют на своем корпусе немного другую электросхему. Из названия можно понять, что работой таких устройств управляет электронная плата.
В двух словах: Если возникает в контролируемой цепи ток утечки, то он пораждает ток во вторичной обмотке дифференциального трансформатора. Этот дифференциальный ток фиксирует электронная плата, усиливает его и создает импульс, от которого срабатывает реле. Реле уже оказывает воздействие на спусковой механизм, тем самым отключая устройство.
Электронные элементы гораздо компактнее и поэтому такие УЗО и дифавтоматы часто имеют меньшие размеры. Существуют в продаже электронные одномодульные защитные устройства, т.е. размером с однополюсной автомат.
Тут нам на схеме нужно найти, помимо дифференциального трансформатора и реле, еще электронную плату усилителя.
Она обозначается в виде треугольника. Также ни одна плата не работает без питания, поэтому на схеме присутствую дополнительные линии ее электропитания. На фото ниже я все необходимые элементы подписал.
В итоге получаем:
- Если на схеме нарисованы овал над нулевым и фазным проводниками (дифференциальный трансформатор) и квадрат (реле) соединенные между собой сплошной линией, то перед вами электромеханическое УЗО или дифавтомат.
- Если на схеме нарисованы овал над нулевым и фазным проводниками (дифференциальный трансформатор) и квадрат (реле) соединенные между собой сплошной линией через треугольник (плата усилителя), к которому подведены две линии питания, то перед вами электронное УЗО или дифавтомат.
2. Второй способ как отличить электромеханическое УЗО от электронного это с помощью батарейки.
Данный вариант хоть и надежный, но я считаю его более сложным, так как при себе необходимо иметь заряженную батарейку, два проводка и отвертку.
Однако этот способ имеет право на жизнь и я про него расскажу. Для примера на фото у меня используется АВДТ фирмы Schneider Electric.
Тут все просто. Нужно сверху к одному, например, к нулевому полюсу прикрутить один проводок. К нижнему нулевому полюсу прикрутить второй проводок. Затем взвести ручку управления, т.е. включить УЗО или дифавтомат. Теперь другие концы проводков нужно замкнуть на любую заряженную батарейку. Если устройство отключилось, то оно электромеханическое. Если не отключилось, то переверните батарейку (поменяйте ее полярность) и попробуйте замкнуть проводки снова. Если устройство отключилось, то оно точно электромеханическое.
Почему электромеханические УЗО и дифавтоматы срабатывают от батарейки? Потому что через замкнутый полюс батарейка начинает разряжаться, т.
е. появляется в одном полюсе ток, который в свою очередь пораждает дифференциальный ток во вторичной обмотке трансформатора. Его достаточно для срабатывания поляризованного реле.
Если устройство не отключилось, то значит что оно электронное. Почему такой тип УЗО не отключается? Потому что для работы платы усилителя необходимо питание, которого нет. Следовательно усилитель не подает импульс реле, которое не оказывает действие на спусковой механизм.
Такую операцию можно проводить на любом полюсе и на нулевом и на фазном. Электромеханическое защитное устройство сработает в любом случае.
3. Третий способ как отличить электромеханическое УЗО от электронного это с помощью постоянного магнита.
Тут тоже ничего сложного нет. Необходимо только найти где-нибудь постоянный магнит среднего размера (1/4-1/3 части УЗО).
Последовательность действий следующая:
- берем в руки УЗО или дифавтомат;
- взводим рычаг, т.е. включаем его;
- круговыми движениями водим магнит около передней части и сбоку устройства.
Если во время таких движений устройство отключилось, то значит он электромеханическое, а если нет, то оно электронное. Этот способ не сто процентный, так как силы вашего магнита может не хватить для появления дифференциального тока.
Вот и разобрали все три доступных способа как определить типы УЗО и дифавтоматов.
А вы когда-нибудь применяли такие варианты для различия электромеханического УЗО от электронного?
Улыбнемся:
«Да будет свет!» — сказал электрик и полез за спичками.

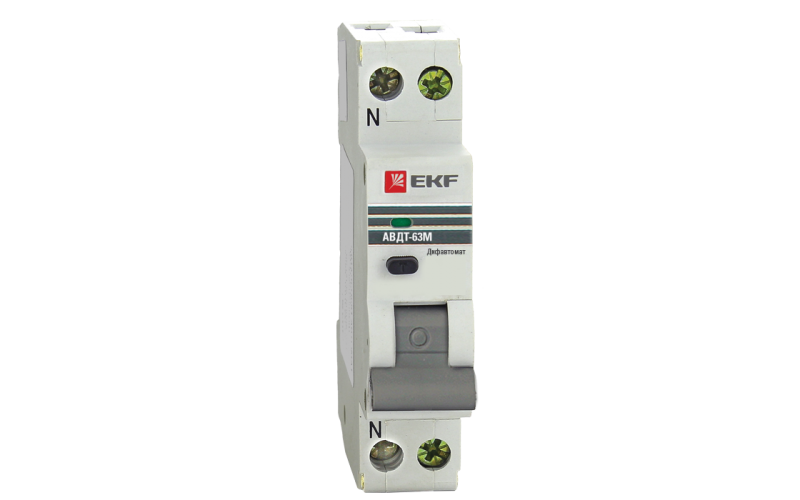

EKF Дифференциальный автомат АВДТ (характеристика C, электромеханический тип A) 6кА PROxima DA63-6-30
