Как устроен электродвигатель постоянного тока. Какие основные части входят в его конструкцию. На каком принципе основана работа двигателя постоянного тока. Где применяются двигатели постоянного тока в промышленности и быту. Какие преимущества и недостатки имеют двигатели постоянного тока по сравнению с другими типами электродвигателей.

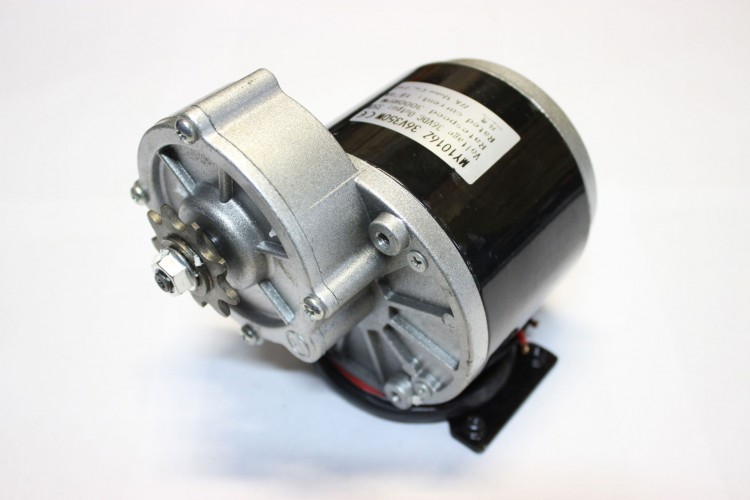

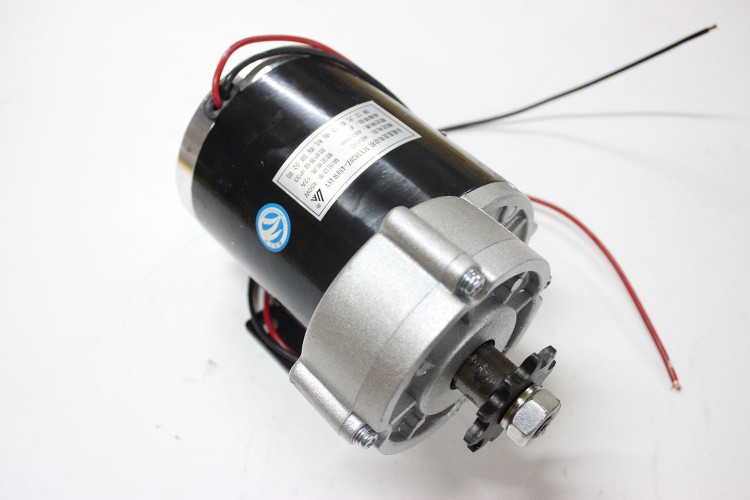

Устройство электродвигателя постоянного тока
Электродвигатель постоянного тока состоит из следующих основных частей:
- Статор — неподвижная часть двигателя, создающая магнитное поле
- Ротор (якорь) — вращающаяся часть, в обмотках которой протекает ток
- Коллектор — устройство для подачи тока в обмотки ротора
- Щетки — обеспечивают контакт с коллектором
- Подшипники — опоры для вала ротора
- Корпус — защищает внутренние части двигателя
Статор обычно выполняется в виде постоянных магнитов или электромагнитов. В роторе располагаются обмотки, по которым протекает ток. Коллектор и щетки обеспечивают подачу тока в обмотки вращающегося ротора.
Принцип работы двигателя постоянного тока
Принцип действия двигателя постоянного тока основан на взаимодействии магнитных полей статора и ротора. Когда по обмоткам ротора протекает ток, вокруг них создается магнитное поле. Оно взаимодействует с полем статора, в результате чего возникает вращающий момент, заставляющий ротор вращаться.
Как происходит вращение ротора:
- На обмотки ротора подается постоянный ток через щетки и коллектор
- Вокруг обмоток возникает магнитное поле
- Поле ротора взаимодействует с полем статора
- Возникает сила, действующая на проводники с током
- Под действием силы ротор поворачивается
- При повороте меняются контакты щеток и коллектора
- Ток в обмотках меняет направление
- Процесс повторяется, обеспечивая непрерывное вращение
Типы двигателей постоянного тока
Существуют следующие основные типы двигателей постоянного тока:- С параллельным возбуждением — обмотки возбуждения подключены параллельно якорю
- С последовательным возбуждением — обмотки возбуждения включены последовательно с якорем
- Со смешанным возбуждением — сочетание параллельного и последовательного включения
- С независимым возбуждением — обмотки возбуждения питаются от отдельного источника
- С возбуждением от постоянных магнитов
Каждый тип имеет свои особенности характеристик и области применения. Например, двигатели с последовательным возбуждением развивают большой пусковой момент и применяются в тяговых приводах.
Преимущества двигателей постоянного тока
Двигатели постоянного тока обладают рядом важных преимуществ:
- Высокая точность регулирования скорости вращения
- Большой пусковой момент
- Компактные размеры и малый вес при высокой мощности
- Возможность реверса без дополнительных устройств
- Линейные механические характеристики
- Высокий КПД (до 90% и более)
- Широкий диапазон регулирования скорости (до 1:10000)
Эти качества обусловили широкое применение двигателей постоянного тока в различных отраслях промышленности и транспорта.
Недостатки двигателей постоянного тока
К основным недостаткам двигателей постоянного тока можно отнести:
- Наличие щеточно-коллекторного узла, требующего обслуживания
- Искрение на коллекторе, ограничивающее применение во взрывоопасных средах
- Относительно высокая стоимость изготовления
- Сложность изготовления двигателей большой мощности
- Необходимость преобразования переменного тока в постоянный
Несмотря на эти недостатки, двигатели постоянного тока продолжают широко применяться благодаря своим уникальным характеристикам.
Применение двигателей постоянного тока
Двигатели постоянного тока находят применение в следующих областях:
- Электротранспорт (электровозы, трамваи, троллейбусы)
- Станкостроение (приводы подач и главного движения станков)
- Робототехника и манипуляторы
- Бытовая техника (электроинструменты, стиральные машины)
- Автомобильная промышленность (стартеры, стеклоподъемники)
- Космическая и авиационная техника
- Грузоподъемные механизмы и лифты
Особенно широко двигатели постоянного тока применяются там, где требуется точное регулирование скорости и момента в широком диапазоне.
Регулирование скорости двигателей постоянного тока
Скорость вращения двигателя постоянного тока может регулироваться следующими способами:
- Изменением напряжения на якоре
- Изменением тока возбуждения (для двигателей с электромагнитным возбуждением)
- Введением добавочного сопротивления в цепь якоря
- Импульсным регулированием напряжения
Наиболее эффективным является регулирование напряжения на якоре с помощью полупроводниковых преобразователей. Это позволяет плавно и экономично изменять скорость в широком диапазоне.
Тенденции развития двигателей постоянного тока
Основные направления совершенствования двигателей постоянного тока включают:
- Применение новых магнитных материалов для повышения КПД
- Использование электронных коммутаторов вместо механических
- Разработку бесконтактных двигателей постоянного тока
- Создание высокомоментных двигателей с полым ротором
- Интеграцию двигателей с системами управления
Эти инновации позволяют улучшить характеристики двигателей и расширить области их применения.
Сравнение двигателей постоянного и переменного тока
По сравнению с двигателями переменного тока, двигатели постоянного тока имеют следующие особенности:
- Более высокая точность регулирования скорости
- Больший пусковой момент
- Меньшие габариты и вес при той же мощности
- Более сложная конструкция из-за наличия коллектора
- Необходимость преобразования переменного тока в постоянный
- Выше стоимость изготовления и обслуживания
Выбор типа двигателя зависит от конкретной задачи и требований к приводу. В ряде применений двигатели постоянного тока незаменимы благодаря своим уникальным характеристикам.
Электродвигатели постоянного тока серии П-11, П-12
Купить Электродвигатели постоянного тока серии П-11, П-12
Электродвигатели постоянного тока серии П 1 предназначены для длительного режима работы в электроприводах постоянного тока в условиях умеренного, морского и тропического климата. Электрические машины изготавливаются с самовозбуждением.
Электрические машины П11М, П12М, имеют исполнение оболочки по степени защищенности IP23; машины ПБ11М, ПБ12М – IP54
Изоляция электродвигателей постоянного тока П1 класса нагревостойкости В по ГОСТ 8865-87.Общий уровень интенсивности воздушного шума и уровня составляющих спектра вибрации электродвигателей постоянного тока П1 соответствуют утвержденным нормам.Электродвигатели постоянного тока П1 выдерживают перегрузку по току:- 2 Iн в течении 1 мин. – стабильное напряжение;
- 1,5 Iн в течение 2 мин. – меняющееся напряжение;
- 4 Iн в течение 20 с.
Номинальный режим работы электродвигателей постоянного тока — продолжительный (SI по ГОСТ 183-74).Электродвигатели постоянного тока П1 допускают работу в режимах:
- кратковременном – S2
- повторно-кратковременном – S3
Основные параметры электродвигателей постоянного тока серии П1
| Тип дви- гателя | U=50 B | U=75 B | U=110 B | U=220 B | ||||||||
| N, кВт | I, A | n, об/мин | кВт | I, А | n, об/мин | N, кВт | I, А | n, об/мин | N, кВт | I, А | n, об/мин | |
| П11М | 0,50 0,25 | 14,50 6,85 | 2800 1500 | 0,20 0,50 0,20 | 4,20 9,90 4,20 | 1740 2800 1950 | 0,14 0,29 0,66 | 2,04 4,05 8,20 | 1000 1500 3000 | 0,14 0,29 0,66 | 1,10 2,04 4,11 | 1000 1500 3000 |
| ПБ11M | 0,15 0,33 | 2,00 3,80 | 1500 3000 | 0,15 0,33 | 1,00 1,90 | 1500 3000 | ||||||
Габаритные и установочно-присоединительные размеры электродвигателей постоянного тока серии П1
| Тип машины | Размеры в мм | Масса в кг | |||||||||||||||||||||||
| L1 | L2 | L10 | L11 | L30 | L33 | h | h2 | h3 | h5 | h6 | h20 | h40 | h41 | b1 | b2 | b10 | b11 | d1 | d2 | d10 | d20 | d22 | d30 | ||
| П11М | 40 | — | 130 | 155 | 372 | — | 112 | 6 | 4 | 20,5 | 13,5 | 11 | 210 | — | 6 | 4 | 145 | 180 | 18 | 12 | 9 | 130 | М10 | 196 | 18,5 |
| ПБ11М | 30 | — | 399 | ||||||||||||||||||||||
| ПБ11М | — | — | — | 372 | — | 204 | 17 | ||||||||||||||||||
| П12М | — | 155 | 180 | 397 | — | 210 | 23,5 | ||||||||||||||||||
| ПБ12М | 30 | — | 424 | ||||||||||||||||||||||
| ПБ12М | — | — | — | 397 | — | 204 | 21,8 | ||||||||||||||||||
| П11М | 372 | 223 | 17 | ||||||||||||||||||||||
| П12М | 397 | 21,8 | |||||||||||||||||||||||
Информация относится к следующим наименованиям каталога
| Наименование | Ед. изм. | Цена с НДС, р. | |
| Электродвигатель 0,2 кВт 1740 об П11М 75 V IM1001 возбуждение параллельное | шт | 18 600,00 | |
| Электродвигатель 0,2 кВт 1740 об П11М 75 В IM2101 возбуждение параллельное | шт | 20 100,00 | |
| Электродвигатель 0,29 кВт 1500 об П11М 110 В IM1001 возбуждение смешанное | шт | 31 200,00 | |
| Электродвигатель 0,29 кВт 1500 об П11М 110 В IM2101 возбуждение смешанное | шт | 31 200,00 | |
| Электродвигатель 0,29 кВт 1500 об П11М 220 В IM1001 возбуждение смешанное | шт | 31 200,00 | |
| Электродвигатель 0,29 кВт 1500 об П11М 220 В IM1002 возбуждение смешанное | шт | 31 200,00 | |
| Электродвигатель 0,29 кВт 1500 об П11М 220 В IM2101 возбуждение смешанное | шт | 42 000,00 | |
| Электродвигатель 0,29 кВт 1500 об П11М 220 В IM2102 возбуждение смешанное | шт | 31 200,00 | |
| Электродвигатель 0,3 кВт 1500 об П11 У2 220 В IM2101 | шт | 31 200,00 | |
| Электродвигатель 0,44 кВт 1500 об П12М 110 В IM1001 возбуждение смешанное | шт | 36 000,00 | |
| Электродвигатель 0,44 кВт 1500 об П12М 110 В IM2101 возбуждение смешанное | шт | 36 000,00 | |
| Электродвигатель 0,44 кВт 1500 об П12М 220 В IM1001 возбуждение смешанное | шт | 36 000,00 | |
| Электродвигатель 0,44 кВт 1500 об П12М 220 В IM2101 возбуждение смешанное | шт | 48 000,00 | |
| Электродвигатель 0,45 кВт 1500 об П12 220 В IM2101 возбуждение смешанное | шт | 21 200,00 | |
| Электродвигатель 0,45 кВт 1500 об П12 220/220 В IM2101 возбуждение независимое | шт | 21 200,00 | |
| Электродвигатель 0,5 кВт 2800 об П11М 50 В IM1001 возбуждение смешанное | шт | 40 000,00 | |
| Электродвигатель 0,5 кВт 2800 об П11М 50 В IM2101 возбуждение смешанное | шт | 40 000,00 | |
| Электродвигатель 0,5 кВт 2800 об П11М 75 В IM1001 | шт | 27 640,00 | |
| Электродвигатель 0,5 кВт 2800 об П11М 75 В IM2101 | шт | 27 640,00 | |
| Электродвигатель 0,56 кВт 2800 об П11М 220 В IM2101 возбуждение смешанное | шт | 36 000,00 | |
| Электродвигатель 0,66 кВт 3000 об П11М 110 В IM1001 возбуждение смешанное | шт | 21 200,00 | |
| Электродвигатель 0,66 кВт 3000 об П11М 110 В IM2101 возбуждение смешанное | шт | 42 000,00 | |
| Электродвигатель 0,66 кВт 3000 об П11М 220 В IM1001 возбуждение смешанное | шт | 42 000,00 | |
| Электродвигатель 0,66 кВт 3000 об П11М 220 В IM2101 возбуждение смешанное | шт | 42 000,00 | |
| Электродвигатель 0,7 кВт 3000 об П11 220 В IM1001 возбуждение смешанное | шт | 38 400,00 | |
| Электродвигатель 0,7 кВт 3000 об П11 220 В IM2101 возбуждение смешанное | шт | 38 400,00 | |
| Электродвигатель 0,7 кВт 3000/3450 об П11 220/110 В IM2101 | шт | 19 600,00 | |
| Электродвигатель 0,95 кВт 2800 об П12М 220 В IM2101 возбуждение смешанное | шт | 31 200,00 | |
| Электродвигатель 0,95 кВт 2800 об П12М 220/220 В IM1001(присоединительные размеры МИ-32) | шт | 61 440,00 | |
| Электродвигатель 0,95 кВт 3000 об П12М 110 В IM1001 возбуждение смешанное | шт | 19 600,00 | |
| Электродвигатель 0,95 кВт 3000 об П12М 220 В IM1001 возбуждение смешанное | шт | 19 600,00 | |
| Электродвигатель 0,95 кВт 3000 об П12М 220 В IM2101 возбуждение смешанное | шт | 19 600,00 | |
| Электродвигатель 1,0 кВт 3000 об П12 220 В IM1001 | шт | 19 600,00 | |
| Электродвигатель 1,0 кВт 3000 об П12 220 В IM2101 | шт | 19 600,00 | |
| Электродвигатель 1,0 кВт 3000 об П12 220 В IM3601 | шт | 19 600,00 | |
| Электродвигатель 1,0 кВт 3000 об П12 УХЛ4 220/220 В IM3601 | шт | 19 600,00 | |
Электродвигатель 1,0 кВт/0,6 кВт/0,55 кВт П11М72 ОМ5 с приемкой ОТК без магн. пускателя | шт | 230 000,00 | |
