Электроника 50. Стереоусилитель «Электроника» 50У-017С: обзор характеристик и инструкция по эксплуатации

Какие основные технические характеристики имеет стереоусилитель «Электроника» 50У-017С. Как правильно подключить и настроить усилитель. Какие меры предосторожности нужно соблюдать при работе с устройством.

Содержание

Основные технические характеристики стереоусилителя «Электроника» 50У-017С

Стереоусилитель «Электроника» 50У-017С обладает следующими ключевыми техническими параметрами:

  • Номинальная выходная мощность каждого канала: 50 Вт
  • Максимальная выходная мощность каждого канала: 70 Вт (долговременная), 90 Вт (кратковременная)
  • Номинальное сопротивление нагрузки: 4 Ом (акустические системы), 16 Ом (наушники)
  • Эффективный диапазон частот: 10-40000 Гц
  • Коэффициент гармонических искажений: не более 0,007%
  • Интермодуляционные искажения: не более 0,15%
  • Отношение сигнал/шум: не менее 68-90 дБ (в зависимости от входа)

Усилитель рассчитан на работу с акустическими системами мощностью не менее 35 Вт и сопротивлением не менее 4 Ом. Питание осуществляется от сети переменного тока 220 В ±10%.


Подключение и настройка стереоусилителя «Электроника» 50У-017С

Для правильного подключения и настройки усилителя необходимо выполнить следующие действия:

  1. Установите усилитель на ровную поверхность, обеспечив свободный доступ воздуха к вентиляционным отверстиям.
  2. Подключите акустические системы к разъемам АС1 на задней панели усилителя.
  3. Подключите источники сигнала (проигрыватель, магнитофон, тюнер и т.д.) к соответствующим входам на задней панели.
  4. Установите все регуляторы в среднее положение, а регулятор громкости — на минимум.
  5. Включите вилку питания в розетку и нажмите кнопку «Сеть» на передней панели.
  6. Выберите нужный источник сигнала кнопками на передней панели.
  7. Отрегулируйте громкость, баланс и тембр по своему вкусу.

При первом включении рекомендуется дать усилителю прогреться в течение 10-15 минут перед началом прослушивания.

Меры предосторожности при эксплуатации усилителя «Электроника» 50У-017С

Для безопасной и долговечной работы усилителя необходимо соблюдать следующие правила:


  • Не вскрывайте корпус усилителя при включенном питании.
  • Не допускайте попадания жидкости и посторонних предметов внутрь корпуса.
  • Не закрывайте вентиляционные отверстия посторонними предметами.
  • Не подключайте и не отключайте акустические системы при работающем усилителе.
  • Используйте только исправные предохранители номиналом 3А.
  • При длительных перерывах в работе отключайте усилитель от электросети.

Соблюдение этих простых правил обеспечит надежную работу вашего усилителя в течение долгого времени.

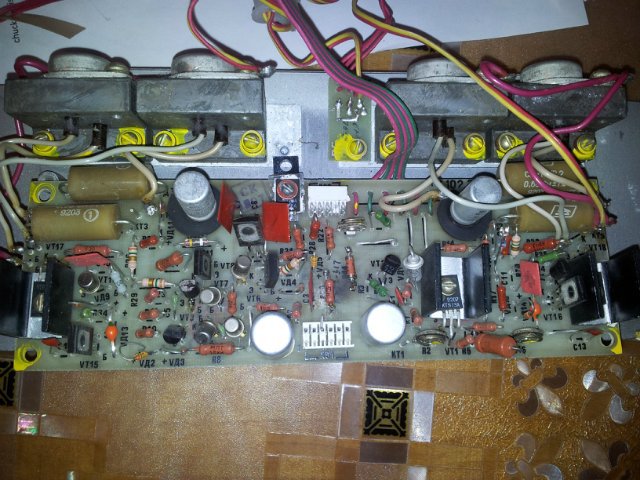

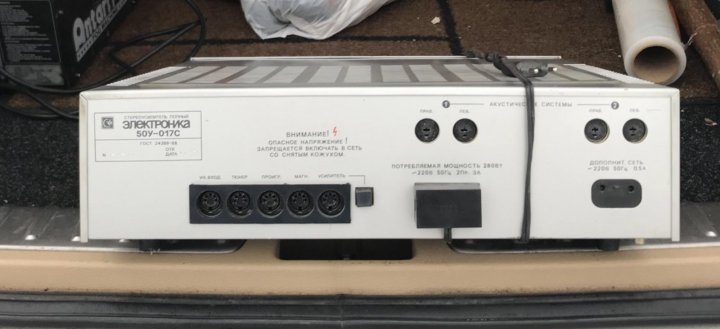

Возможности подключения дополнительных устройств к усилителю «Электроника» 50У-017С

Стереоусилитель «Электроника» 50У-017С обладает широкими возможностями для подключения различных источников сигнала и дополнительных устройств:

  • Вход для проигрывателя виниловых пластинок с магнитным звукоснимателем
  • Линейные входы для подключения тюнера, магнитофона и других источников
  • Выход для записи на магнитофон
  • Вход/выход для подключения внешнего предусилителя или усилителя мощности
  • Выход на наушники
  • Возможность подключения двух комплектов акустических систем

Такой набор входов и выходов позволяет создать полноценную аудиосистему для прослушивания музыки из различных источников.

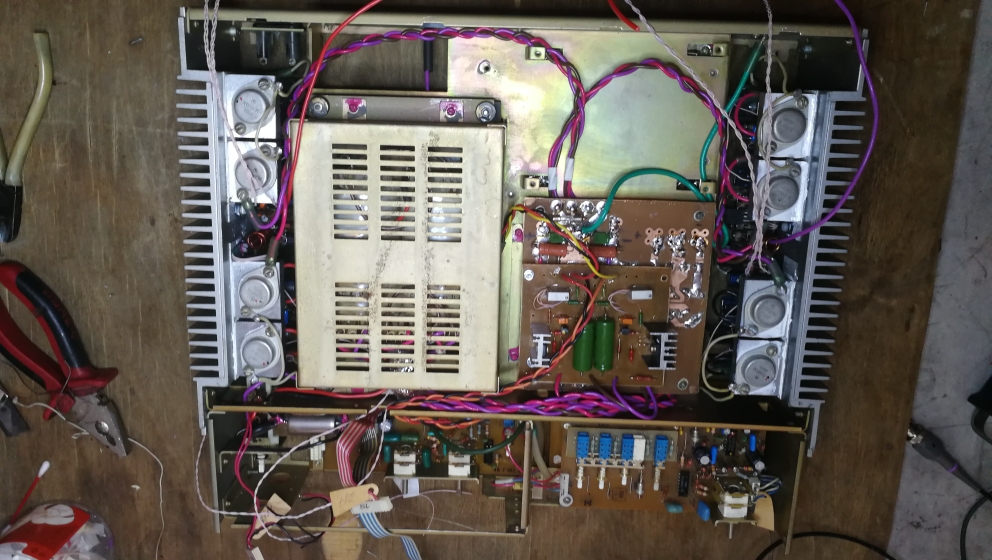

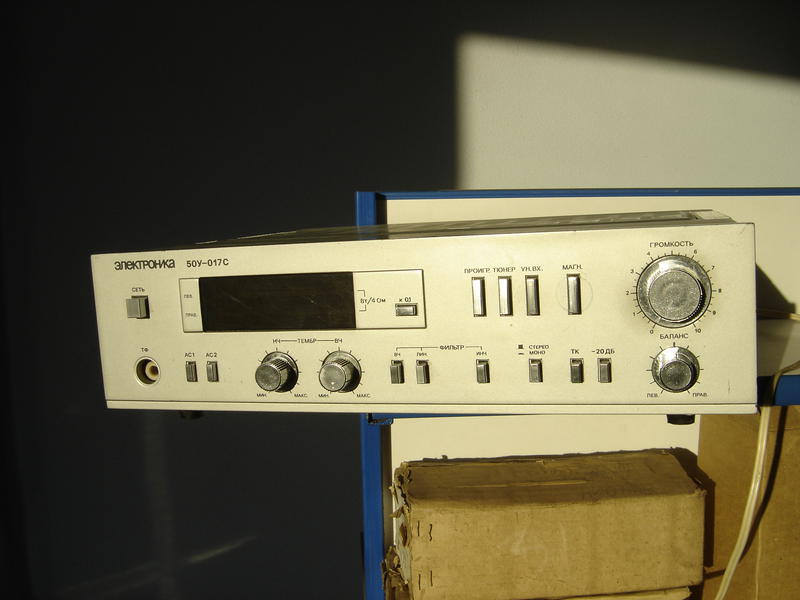

Регулировки звука в усилителе «Электроника» 50У-017С

Усилитель оснащен следующими органами управления для настройки звучания:

  • Регулятор громкости с тонкомпенсацией
  • Регулятор баланса между левым и правым каналами
  • Раздельные регуляторы тембра низких и высоких частот
  • Кнопка отключения тонкомпенсации
  • Кнопка включения линейной характеристики (отключение регуляторов тембра)
  • Фильтры инфранизких и высоких частот
  • Кнопка моно/стерео
  • Кнопка снижения уровня на 20 дБ

Эти регулировки позволяют точно настроить звучание под конкретное помещение и личные предпочтения слушателя.

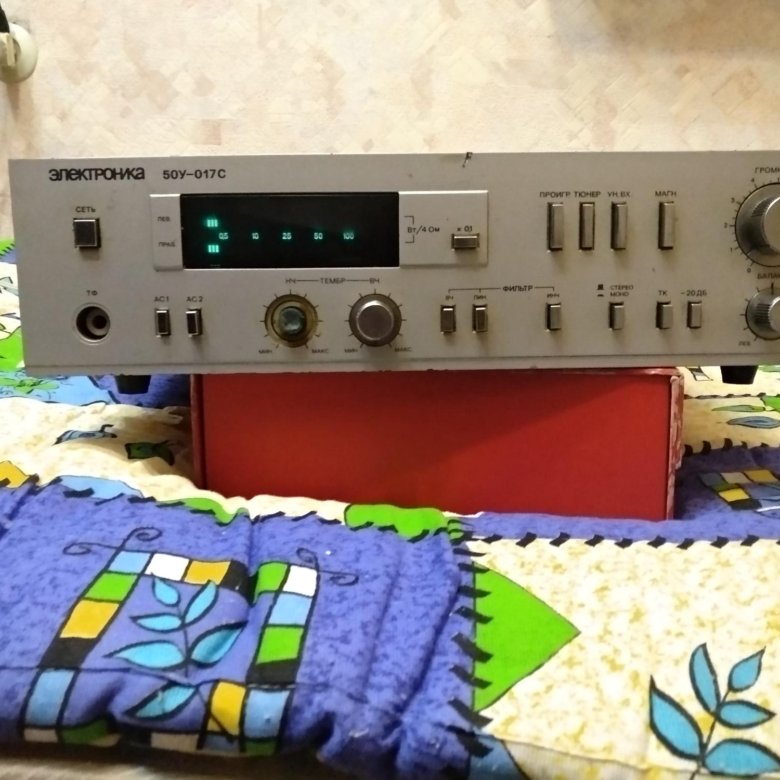

Индикация режимов работы усилителя «Электроника» 50У-017С

На передней панели усилителя расположены следующие индикаторы:

  • Индикатор выходной мощности с переключаемым диапазоном
  • Индикатор перегрузки по входу
  • Индикатор перегрузки по выходу
  • Индикатор аварийного режима работы

Эти индикаторы позволяют визуально контролировать режим работы усилителя и своевременно реагировать на возможные проблемы.

Защитные функции усилителя «Электроника» 50У-017С

Для обеспечения надежной работы и защиты как самого усилителя, так и подключенных акустических систем, в конструкции «Электроники» 50У-017С предусмотрены следующие защитные функции:


  • Защита от короткого замыкания на выходе
  • Тепловая защита выходных транзисторов
  • Защита акустических систем от постоянного напряжения на выходе
  • Плавкие предохранители в цепи питания

Эти меры защиты значительно повышают надежность и долговечность усилителя при ежедневной эксплуатации.


50АС-061М «Электроника» — AudioArt.ru

50-АС-061м

Одна из вариации АС на базе клонируемого оригинала OТТО SX-P1 (Fisher 1200).

Выпускал их НПО «Торий». В восьмидесятых годах прошлого века.

Нами написана обобщающая аналитическая статья: OТТО SX-P1 (Fisher 1200) и их клоны в СССР.

Всего НПО «Торий» выпустил 4-6 (как считать) вариации АС.

Видоизменялись размеры и форма ящиков акустических систем. Незначительно менялись фильтры.

Модели ряда:

  • 75 АС-065
  • 75 АС-065М
  • 100 АС-060
  • 100 АС-063

Все АС по сути были почти аналогичными. На одних и тех же динамиках.

Металлические диффузоры во всех трех головках.

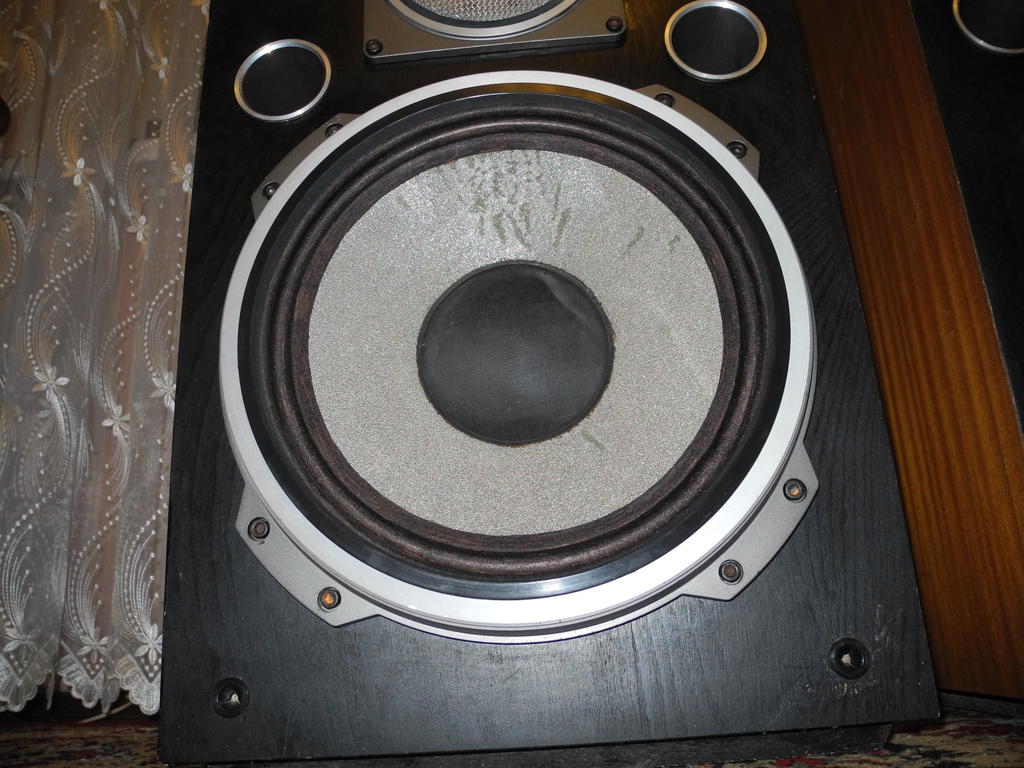

НЧдинамик ГД-01-25

ГД-01-25

Диапазон частот: 31,5 – 1000 Гц

Уровень характеристической чувствительности: 86,5 дБ

Номинальное сопротивление: 7 Ом

Номинальная мощность: 75 Вт

Частота основного резонанса: 28 Гц

Полная добротность: 0,35

Индукция в зазоре: 1 Тл

Габаритные размеры: Ø320х175 мм

Масса: 5,8 кг

ГД-01-25

Корзина изготовлена методом литья под давлением. Магнитная система построена на двух ферритовых магнитах. Диффузор выполнен из вспененного никеля. Пылезащитный колпачок двойной, первый – тканевый, за ним установлен меньшего диаметра – алюминиевый. Звуковая катушка диаметром 66 мм намотана медным проводом на алюминиевом каркасе. Ширина магнитного зазора 1,5 мм. Масса подвижной системы 55-60 г, в зависимости от того, сколько эпоксидной смолы нанесено с тыльной стороны диффузора, которая крепит фольгу.

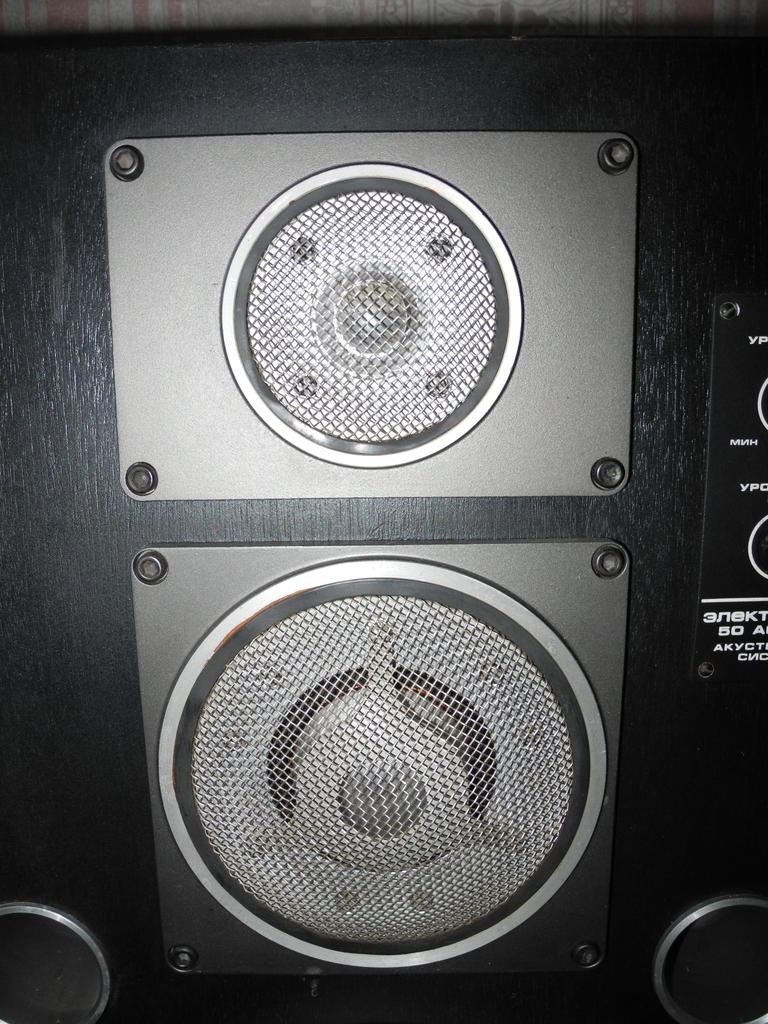

СЧдинамик ГД-01-230

Диапазон частот: 315 – 6300 Гц

ГД-01-230

Чувствительность: 88,5 дБ

Сопротивление: 7 Ом

Габаритные размеры: 170х170х140 мм

ГД-01-230

ВЧдинамик  ГД-01-1000

ГД-01-1000

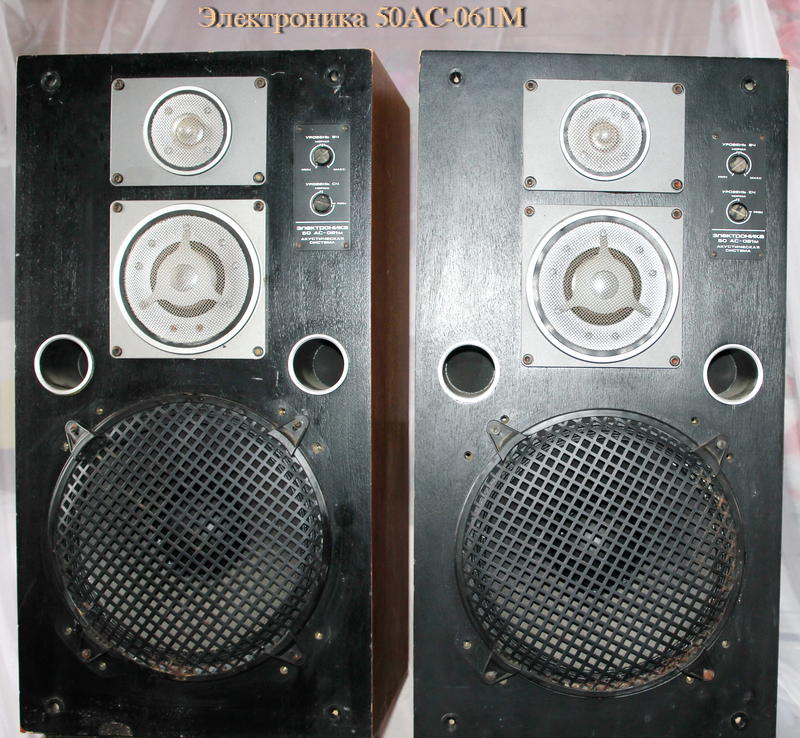

50АС-061М «Электроника»

50АС-061М «Электроника»

Тех. характеристики

Диапазон частот: 25 (-18 дБ) – 31500Гц

Чувствительность: 90 дБ (0,63 Па/√Вт)

Неравномерность АЧХ в диапазоне частот 63 – 20000 Гц: ±3дБ

Характеристика направленности под углами к акустической оси:

в вертикальной плоскости ±7°: ±3 дБ

в горизонтальной плоскости ±25°: ±3 дБ

Гармонические искажения при звуковом давлении 96 дБ в диапазоне частот:

63 – 1000 Гц: 2%

1000 – 2000 Гц: 1,5%

2000 – 8000 Гц: 1%

Сопротивление: 8 Ом

Минимальное значение импеданса: 6,4 Ом

Номинальная мощность: 50 Вт

Паспортная мощность: 75 Вт

Масса: 35 кг

Габариты: 76х39х35 см

50-АС-061м50-АС-061м-АЧХ

Два фазоинвертора длиной 140 мм (Встречались варианты с 120 мм) и диаметром 60 мм. Настройка на частоту 45 Гц. Внутренний объем АС 65 л. Корпус заполнен звукопоглотителем.

50-АС-061м схема

Рекомендуемая мощность усилителя до 75 Вт.

Частоты раздела фильтров:

  • между НЧ/СЧ — 700 Гц,
  • между СЧ/ВЧ – 5000 Гц.
50АС-061М фильтры

В конструкции фильтров применены резисторы типа ПЭВ-10, конденсаторы типа МБГО, катушки индуктивности на воздушных сердечниках.

75 АС-065 “Электроника”

75 АС-065

Диапазон частот: 40 (-18 дБ) – 25000 Гц (±1,5 дБ)

Чувствительность: 90 дБ

Уровень среднего звукового давления: 96 дБ

Характеристика направленности АС под углами к акустической оси:

в вертикальной плоскости ±7°: ±3 дБ

в горизонтальной плоскости ±25°: ±3 дБ

Гармонические искажения при звуковом давлении 96 дБ в диапазоне частот:

63 – 250 Гц: 2 %

250 – 1000 Гц: 1,5 %

1250 Гц: 1,4 %

1600 Гц: 1,3 %

2000 – 6300 Гц: 1 %

свыше 6300 Гц: 2 %

Сопротивление: 8 Ом

Минимальное значение импеданса: 6,4 Ом

Рабочая мощность: 4,5 Вт

Паспортная мощность: 75 Вт

Кратковременная мощность: 125 Вт

Долговременная мощность: 100 Вт

Предельная синусоидальная мощность в диапазоне частот:

25 – 500 Гц: 36 Вт

500 – 5000 Гц: 18 Вт

свыше 5000: 6 Вт

Масса: 40 кг

Габариты (ВхШхГ): 76х39х35 см

75-АС-065-АЧХ75 АС-065

Частоты раздела фильтров:

  • между НЧ/СЧ — 700 Гц,
  • между СЧ/ВЧ – 5000 Гц.
75 АС-065 фильтры

100 АС-060 «Электроника»

Диапазон частот: 31,5 – 25000 Гц

Чувствительность: 88 дБ

Неравномерность АЧХ звукового давления в диапазоне частот 100 – 8000 Гц относительно уровня среднего звукового давления в диапазоне 50 – 20000 Гц: ± 4 дБ

Направленность под углами к акустической оси:

в вертикальной плоскости ± 7°: ± 4 дБ

в горизонтальной плоскости ±25°: ± 4 дБ

Коэффициент гармоник в диапазоне частот:

63 – 1000 Гц (при звуковом давлении 96 дБ): 2%

1000 – 2000 Гц (при звуковом давлении 93 дБ): 1,6%

2000 – 8000 Гц (при звуковом давлении 90 дБ): 1,4%

Сопротивление: 8 Ом

Минимальное значения импеданса: 6,4 Ом

Паспортная мощность: 100 Вт

Вес: 51 кг

Размеры : 915х455х475 мм

100-АС-060-АЧХ

Корпус АС из древесно-стружечной плиты толщиной 19 мм. Боковые стенки шпонированы. Лицевая панель окрашена черный цвет. Лицевая панель толщиной 20 мм. В месте установки на панели НЧ головки толщина 60 мм.

Рама, делящая внутренний объем корпуса на две части, является одновременно панелью акустического сопротивления (ПАС).

75-АС-065-акустика

Два отверстия фазоинвертора диаметром 57 мм и длиной 35 мм. (на частоту 45 Гц. ) Внутренний объем АС – 110 л.

Пределы регулирования уровня средних частот от -20 до 0дБ, высоких частот от -20 до +3дБ.

100-АС-060-схема

100-as-063 фильтры



Персональный сайт — Электроника 50У-17С



1. Общие указания

1.1 — При покупке стереоусилителя полного “Электроника” 50У-70с (в дальнейшем усилителя) требуйте проверки работоспо­собности путем демонстрации качества звучания.

Работоспособность усилителя можно проверить с любым из источников монофонического или стереофонического звучания, удов­летворяющих требованиям ГОСТ 24838-87, при наличии акустических систем номинальной мощностью не – менее 35Вт и номинальным сопротивлением 4—8 Ом.

1. 2.   Проверьте  наличие гарантийного и отрывного талонов в руководстве по эксплуатации на усилитель.

Убедитесь, что в этих талонах проставлены штамп магазина, разборчивая подпись или штамп продавца и дата продажи,

1.3.  Проверьте комплектность усилителя, сохранность пломб, расположенных на кожухе и дне.

Помните, что при утере гарантийного и отрывного талонов или при нарушении сохранности пломб Вы лишаетесь права на га­рантийный ремонт.

1.4.  После перевозки усилителя в зимних условиях или хра­нения в холодном помещении перед включением в сеть надо дать ему прогреться . до комнатной температуры в течение не менее трех часов.

1.5.   Перед включением усилителя в сеть внимательно ознакомьтесь с настоящим руководством, с назначением и расположе­нием элементов управления.

1.6.   Усилитель предназначен для эксплуатации в помещениях с нормальными климатическими условиями:

— температура окружающей среды от 15 до35°С;

— относительная влажность воздуха 45—75%;

— атмосферное давление 86—106кПа (650—800 мм рт. ст.).

1.7 Не устанавливайте усилитель в непосредственной близо­сти от окон и отопительных систем, оберегайте его от сырости.

1.8. Если напряжение сети отличается от номинального (220 В), включайте усилитель через автотрансформатор, а если напря­жение сети изменяется , скачкообразно — применяйте стабилизатор напряжения.. ‘

1.9. Усилитель транспортируйте в заводской упаковке.

 1.10.Допускается транспортирование, усилителя не в завод­ской упаковке, но при этом необходимо принять меры по исключению его повреждения. Усилитель должен быть упакован в индиви­дуальную тару.

1.11. Усилитель необходимо упаковать в следующей последо­вательности:

— обернуть бумагой и обвязать тесьмой для исключения по­тертостей при транспортировке;

— уложить в картонную коробку или другую тару, предохра­няющую усилитель от внешних воздействий;

— положить перед лицевой панели усилителя кусок поролона или ваты и дополнительный лист картона по размеру панели;

— заполнить пустоты коробки амортизирующим материалом, предохраняющим усилитель от перемещения внутри тары;

— закрыть транспортировочную тару и принять меры по обес­печению ее сохранности при транспортировании, для чего обвязать ее тесьмой или наложить бандаж;

— нанести на тару предупредительные знаки:

 2.
Комплект поставки

2.1.  Стереоусилитель полный “Электроника” 50У-017С    —1 шт.

2.2.  Комплект запасных частей, содержащий:

— вставки плавкие ВПБ6-11(ЗА)                                           -4 шт

2.3.  Руководство по эксплуатации с гарантийным

и отрывным талонами и с альбомом схем                                     — 1 экз

2.4.  Ящик по ГОСТ 4112-85                                                   -1 шт.



3. Основные технические характеристики

Номинальная выходная мощность каждого ка­нала, Вт      50

Долговременная максимальная выходная мощ­ность каждого канала, Вт, не менее        70

Кратковременная максимальная выходная мощ­ность, Вт, не менее          90

Номинальное сопротивление нагрузки входов, Ом, для подключения:

акустических систем                                                              4

наушников                                                                               16

Эффективный диапазон частот, ограниченный  усилением, Гц      10-40000

Общие гармонически ВЧ искажения в нормальных’ рабочих условиях, %, не более       0,007

Интермодуляционные искажения, %, не более                     0,15

ЭДС источника сигнала на частоте 1000 Гц, соот­ветствующая номинальной мощности на выходе, со входов для подключения внешних источников про­грамм; мВ, не более:

ПРОИГР.   ,                                                                               2

УН. ВХОД, ТЮНЕР, МАГН.                                                   200 Отношение сигнал/взвешенный шум, дБ, не менее, со входов:

ПРОИГР.                                                                                  68

УН. ВХОД, ТЮНЕР, МАГН.                                                   90 Отношение сигнал/фон, дБ, не менее     80

Ток на выходе МАГН. для подключения магни­тофона на запись, мВ/кОм, не менее       0,2

Выходное сопротивление выхода МАГН. для под­ключения магнитофона на запись, кОм, не менее     150

Номинальное напряжение питания от сети пере­менного тока частотой 50 Гц, В            220

Допускаемое отклонение напряжения питания

сети от номинального, %                                                      +10 -10

Габариты, мм, не более                                                 400X120X375

Масса без упаковки, кг, не более                                             12

Содержание драгоценных металлов, г:

— золота                                                                                0,48

— серебра                                                                               1,89

4. Указания по технике безопасности

4.1.   Во избежание несчастных случаев категорически запреща­ется включать усилитель в сеть при снятом кожухе и дне.

4.2.   Перед заменой вставки плавкой в усилителе не забудьте вынуть вилку шнура питания из розетки электросети.

Не применяйте самодельных вставок плавких, это может при­вести к выходу усилителя из строя.

4.3.   Не оставляйте без присмотра включенный усилитель на длительное время.

При длительных перерывах в работе усилителя (более суток) рекомендуется вынуть вилку шнура питания из розетки электросети.

4.4.   Категорически запрещается одновременное прикосновение к усилителю и другой электроаппаратуре, радиаторам центрального отопления, водопроводным трубам и т. д.

5. Краткое описание усилителя

5.1.       Стереоусилитель полный “Электроника” 50У-017С соот­ветствует требованиям ГОСТ 24388-88 и технических условий 14MО.390.415 ТУ.

5. 2.     Стереофонический усилитель звуковой частоты полный высшей (0) группы сложности “Электроника” 50У-017С предназначен для высококачественного усиления стереофонических и монофони­ческих сигналов звукового диапазона частот от различных источни­ков сигнала, удовлетворяющих требованиям ГОСТ 24838-87, и рас­считан на совместную работу с акустическими системами с номи­нальным электрическим сопротивлением не менее 4 Ом и номи­нальной электрической мощностью не менее 35 Вт (“Электрони­ка” 35АС-015, “S-90”, 35АС-012 и др.).

Усилитель может также эксплуатироваться с головными теле­фонами с номинальным электрическим сопротивлением не менее 16 Ом (ТДС-3, ТДС-5, ТДС-9 и т. п.), снабженных штыревым сое­динителем трехконтактным диаметром 6.3 мм.

5.3.     Усилитель имеет следующие эксплуатационные удобства;

— тонкомпенсированная регулировка громкости с возможностью отключения цепей тонкомпенсаций, возможность режима МОНО­/СТЕРЕО;

— ступенчатое уменьшение уровня выходного сигнала на 20 дБ;

— возможность усиления сигнала от электропроигрывателя,

магнитофона, тюнера, предварительного усилителя;

— возможность подключения внешнего усилителя мощности;

— ввозможность производить запись на магнитофоны, удовлетво­ряющие требованиям ГОСТ 24863-87;

— возможность за ленточного контроля произведенной записи;

— регулировка тембра низких и высоких частот;

— ограничительные фильтры верхних и инфранизких (ниже 20 Гц) частот;

— индикация выходной мощности сигнала с возможностью переключения диапазона индикации;

— индикация перегрузки по входу и выходу;

— индикация аварийного режима работы;

— подключение ревербератора для создания искусственного эха;

— подключение наушников;

—защита выходных транзисторов от кратковременного корот­кого замыкания на выходе;

— защита выходных транзисторов от длительного короткого замыкания на выходе

— защита акустических систем от постоянного напряжения;

—  подключение через дополнительную розетку “ДОП. СЕТЬ” дополнительного устройства, розетка отключается кнопкой “Сеть”

5.4. Расположение и назначение основных деталей и элементов управления усилителя приведено на рис. 1, 2.

Усилитель. Вид спереди.



1 —кнопка СЕТЬ для включения усилителя; 2—индикатор выходной мощности 3—кнопка для изменения чувствительности индикатора; 4—кнопки ПРОИГР. ТЮНЕР, УН., ВХ., МАГН. для выбора источника сигнала; 5—ручка ГРОМКОСТЬ б—ручка БАЛАНС; 7—кнопка “-20 дБ” для оперативного уменьшения громкости 8—кнопка TK для подключения цепи тонкомпенсации; 9—кнопка СТЕРЕО, МОНО 10—кнопка ИНЧ фильтра инфранизких частот; 11—кнопка ЛИН. для фиксации линейной частотной характеристики; 12—кнопка ВЧ фильтра подавления высоких частот; 13—ручки ТЕМБР НЧ и ТЕМБР ВЧ; 14—кнопки АС1, АС2 для подключения акустических систем; 15—розетка ТФ для подключения наушников.

Рис. 1

5.5. Схемы электрические принципиальные и электромонтаж­ные чертежи печатных плат стереоусилителя полного “Электроника” 50У-017С приведены в альбоме схем (см. приложение 1).

6. Подготовка к работе и порядок работы с усилителем

6.1. Подготовка усилителя к работе.

6.1.1. Распакуйте усилитель, установите его на стол, специаль­ную стойку или другое место, удобное для работы с элементами управления.

Не закрывайте вентиляционных отверстий на кожухе, и дне н боковые радиаторы во время эксплуатации усилителя.

6.1.2. Подключите шнуры правой/левой акустических систем к соответствующим розеткам АС1, расположенным на задней стенке усилителя (рис. 2), выход источника сигнала — к соответствую­щему входу усилителя.

6.1.3.  Установите ручки БАЛАНС, ТЕМБР НЧ, ТЕМБР ВЧ, в среднее положение, ручку ГРОМКОСТЬ — против часовой стрелки до упора. Нажмите кнопку, соответствующую выбранному входу, и кнопку АС1, остальные приведите в не нажатое положение.

ВНИМАНИЕ! Запрещается коммутация акустических систем при наличии сигнала на выходе усилителя.

6.1.4.  Включите вилку шнура питания усилителя в розетку электросети,

6.2. Работа с усилителем в режиме воспроизведения грамзаписи,

6.2.1. При работе с усилителем в режиме воспроизведения грамзаписи рекомендуется вилку шнура питания электропроигрыва­теля включать в розетку ДОП. СЕТЬ усилителя, электропроигры­ватель устанавливать на ровную поверхность справа от усилителя.

Усилитель. Вид со стороны задней стенки



1 — розетки АС1 для подключения первого комплекта акустических систем; 2—розетки АС2 для подключения второго комплекта акустических систем; 3—ро­зетка ДОП. СЕТЬ для подключения шнура питания дополнительного устройства; 4 — колодка сетевого шнура и “держатель вставок плавких; 5,— кнопка УСИЛИТЕЛЬ для подключения выхода внешнего предварительного усилителя или входа внешнего усилителя мощности; 6 — розетки УН. ВХОД, ТЮНЕР, ПРОИГР., МАГН., УСИ­ЛИТЕЛЬ для подключения соответствующих источников сигнала.

Рис. 2                    ‘



6.2.2 Усилитель предназначен  для работы с электропроигрывателем, имеющим электромагнитный звукосниматель, (“Электрони­ка” ЗП-017С, “Арктур-006” и др.).

6.2.3.  Подключите сигнальный шнур электропроигрывателя к розетке ПРОИГР., приведите электропроигрыватель в рабочее состояние, руководствуясь указаниями, изложенными в его руковод­стве по эксплуатации. Включите усилитель нажатием кнопки СЕТЬ, при этом должны загореться цифры шкалы и первые риски инди­катора.

ВНИМАНИЕ! При коротком замыкании нагрузки усилителя сигнал на акустические системы подаваться не будет, будут пооче­редно загораться крайние правые верхние или нижние счетверенные риски красного цвета. Следует выключить усилитель, устранить короткое замыкание и повторно включить усилитель.

6.2.4.  Вращением ручки ГРОМКОСТЬ установите желаемую громкость звучания акустических систем, при этом избегайте зажи­гания последней красной риски индикатора, сигнализирующей о пе­регрузке выходного каскада по напряжению.

Не рекомендуется; электропроигрыватель и акустические сис­темы устанавливать на одну поверхность и вблизи друг от друга, т. к. это приводит к возникновению паразитной акустической связи и возбуждению усилителя.

ВНИМАНИЕ! В усилителе имеется тепловая защита, которая при неблагоприятных условиях эксплуатации, приводящих к повыше­нию температуры радиаторов усилителя, снимает подачу сигнала на акустические системы. При этом поочередно будут загораться край­ние правые верхние и нижние счетверенные риски красного цвета.

6.2.5.  Нажмите кнопку МОНО, вращением ручки БАЛАНС сбалансируйте каналы таким образом, чтобы звук исходил из точки, расположенной посередине между акустическими системами. Отож­мите кнопку МОНО, если воспроизводится стереофоническая программа.

6.2.6.  Установите желаемый тембр звучания плавным поворотом ручек ТЕМБР ВЧ, ТЕМБР НЧ.

6.2.7.  При прослушивании программы на низком уровне гром­кости нажмите кнопку ТК. При этом будет подчеркнуто воспроиз­ведение низких частот.

6.2.8.  Нажмите кнопку ИНЧ при проигрывании грампластинок с повышенным короблением, кнопку ВЧ, при проигрывании изно­шенных грампластинок с высоким уровнем шумов в области высо­ких- частот.

6.2.9.  Нажмите кнопку ЛИН., если хотите обеспечить линейную частотную характеристику усилителя. При этом регулировка тембра ручками ТЕМБР НЧ, ТЕМБР ВЧ не осуществляется.

6.2.10. Нажмите кнопку “-20дБ” для уменьшить громкость звучания, не изменяя найденного положения регулятора ГРОМКОСТЬ. .

6.2.11. Нажмите кнопку “х0,1”, если Вы прослушиваете про­грамму при малой громкости. При этом загорится символ “х0,1” на индикаторе, и чувствительность индикатора в этом режиме возрастет в десять раз.

6.3.  Работа с усилителем в режиме усиления сигналов со вхо­дов УН. ВХОД, ТЮНЕР, МАШ.

6.3.1.  При работе усилителя в режиме усиления сигнала со входов УН. ВХОД, ТЮНЕР, МАГИ, подключите источник сигнала к выбранному входу, нажмите соответствующую кнопку на лицевой панели усилителя, приведите источник сигнала в рабочее состояние.

6.3.2.  Выполните операции, изложенные в п. 6.2.

ВНИМАНИЕ! При подаче на входы усилителя чрезмерного

сигнала начинает “мигать” с частотой 1—2 Гц крайняя левая сдвоенная риска красного цвета соответствующего канала, сигнали­зирующая о перегрузке усилителя по входу. Следует уменьшить сигнал, подаваемый с источника.

6.4.  Работа с усилителем в режиме записи на магнитофон.

6.4.1. Подключите, выход МАГН. усилителя с помощью внеш­него кабеля ко входу магнитофона, предназначенному для подклю­чения усилителя. Если такой вход у магнитофона , отсутствует, подключите кабель ко входу магнитофона, предназначенному для подключения радиовещательного и телевизионного приемника или микрофона.

ПРИМЕЧАНИЕ. Возможна запись и на магнитофоны более ранних выпусков, не соответствующих ГOCT 24863-87. При этом при выборе входа для записи следует руководствоваться следующими требованиями ко входу магнитофона:

Входной ток записи, не более                                           0,2 мВ/кОм

Входное сопротивление, не более                                         47 кОм

Таким требованиям могут отвечать входы для подключения радиовещательного и телевизионного приемника или микрофона. В каждом конкретном случае это определяется по параметрам входа магнитофона, приведенным в руководстве но эксплуатации на магнитофон.

6.4.2. Выберите источник сигнала, с которого желаете произве­сти запись, нажатием соответствующей кнопки. “ПРОИГР”, “ТЮНЕР” или “УН.ВХ.” на лицевой панели усилителя (кнопка МАГН. должна быть отжата).  Приведите источник сигнала; в рабоче состояние.

6.4.3.  Произведите запись на магнитофонную ленту по правилам пользования Вашим магнитофоном. Сигнал на запись подается с контактов 1,4 розетки МАГН, Коррекция сигнала записи с помощью органов управления усилителя при этом не производится.

6.4.4.   Если в Вашем магнитофоне предусмотрен режим заленточного контроля, нажмите в процессе записи кнопку МАГН. на лицевой панели усилителя. В этом режиме возможен контроль ка­чества записи на магнитную ленту по воспроизведению через аку­стические системы или наушники. :

6,4.5. В усилителе Имеется возможность записи на магнитофон коррекцией записываемого сигнала по уровню и частоте, выход сигнала при этом берется c. контактов 1, 4 розетки УСИЛИТЕЛЬ В этом случае сигнал проходит через каскады предварительного усиления усилителя и его уровень и частотная характеристика могут быть скорректированы в соответствии с желанием потребителя.

6.5.  Работа с усилителем по входу УСИЛИТЕЛЬ.

6.5.1.  При работе с внешним предварительным усилителем под­ключите выход предварительного усилителя к розетке УСИЛИТЕЛЬ на задней стенке усилителя, нажмите кнопку УСИЛИТЕЛЬ (см. рис. 2). При этом .работает только выходной каскад усилителя и кнопки коммутации акустических систем АС1 и АС2. Приведите внешний предварительный усилитель в рабочее состояние.

6.5.2.   При работе с внешним усилителем мощности подключите вход внешнего усилителя мощности к контактам 1, 4 розетки УСИ­ЛИТЕЛЬ, нажмите кнопку УСИЛИТЕЛЬ. При этом работают толь­ко каскады предварительного усиления усилителя и сигнал на выхо­ды АС 1 и АС2 не поступает.

6.5.3.   При работе с внешними вспомогательными устройствами (эквалайзером, ревербератором и т. п.) подключите сигнальный кабель внешнего устройства к розетке УСИЛИТЕЛЬ, нажмите кнопку УСИЛИТЕЛЬ, приведите внешнее устройство в рабочее состояние. Выполните операции, изложенные в п. 6.2.

6.6.  Прослушивание программ на наушники.

6.6.1. Приведите кнопки АС1 и АС2 в ненажатое положение. Подключите штыревой соединитель головных телефонов к розетке ТФ усилителя. Выполните операции, изложенные в п. 6.2.

6.6.2. Нажмите кнопку АС1, если Вы хотите прослушивать программу одновременно на наушники и акустические системы.

6.7. Работа усилителя с двумя комплектами акустических систем.

6.7.1. Подключите второй комплект акустических, систем к розетке AС2 усилителя.

6,7.2. Приведите кнопку АС1 в ненажатое положение, нажмите кнопку АС2, если Вы хотите прослушивать со второго комплекта акустических-систем.         ‘

ВНИМАНИЕ! Возможно прослушивание одновременно 2-х комп­лектов акустических систем при нажатии кнопок АС1 и АС2 при обязательном условии: номинальное сопротивление каждой акусти­ческой системы обоих комплектов должно быть не менее 8 Ом.

Не допускается подключение каких-либо акустических систем к усилителю, если на его выход уже подключены акустические си­стемы, имеющие номинальное сопротивление 4 Ом.

Не выполнение этого требования может привести к поврежде­нию усилителя.

6.8. По окончанию работы с усилителем выключите его, нажав

кнопку “СЕТЬ”.



7. Техническое обслуживание усилителя.

7.1. Для замены сетевых вставок плавких в усилителе необходимо снять держатель вставок плавких (см. рис. 2), оттягивая его с небольшим усилием от задней стенки усилителя, и заменить перегоревшие вставки плавкие.

8. Гарантийные обязательства

Стереоусилитель полный “Электроника” 50У-017С соответствует утвержденному образцу.

Изготовитель гарантирует соответствие усилителя требованиям ГОСТ 24-388-88 и технических условий 14М0.390.415 ТУ при соблю­дении владельцем правил эксплуатации, изложенных в руководстве по эксплуатации.

Гарантийный срок эксплуатации стереоусилителя полного “Электроника” 50У-017С 12 месяцев со дня продажи  через рознич­ную торговую сеть.

При отсутствии даты продажи и штампа магазина в гарантий­ном и отрывном талонах гарантийный срок исчисляется со дня выпуска усилителя предприятием-изготовителем.

В течение гарантийного срока эксплуатации владелец имеет право в случае отказа усилителя на бесплатный ремонт по предъ­явлению гарантийного талона. При этом за первый ремонт выреза­ют отрывной талон, соответствующий выполненной работе. После­дующие в течение гарантийного срока ремонты выполняют также бесплатно и записывают данные о виде ремонта в учетно-техническую карточку, которая находится в ремонтном предприятии, и на оборотной стороне гарантийного талона.

Ремонт усилителя выполняют ремонтные предприятия, инфор­мацию о которых можно получить в магазине радиотоваров.

Без предъявления гарантийного и отрывных талонов и (или) при нарушении сохранности пломб на усилителе претензии к каче­ству работы не принимаются и гарантийный ремонт не производится.

В течение гарантийного срока эксплуатации, установленного на усилитель, ремонт производится за Счет владельца в случае, если он эксплуатирует его не в соответствии с настоящим руковод­ством по эксплуатации или не выполняет рекомендаций ремонтного предприятия, направленных на обеспечение нормальной работы усилителя.

Обмен неисправных усилителей осуществляется через торговую сеть по предъявлению справки ремонтного предприятия и гарантий­ного талона в соответствии с действующими правилами обмена промышленных товаров, купленных в розничной торговой сети го­сударственной и кооперативной торговли.

ПРИМЕЧАНИИ: При упаковке возвращаемых предприятию-изготовителю отказавших усилителей необходимо торговым организациям руководствоваться раз­делом 1 данного руководства.

2. Ремонт в течение гарантийного срока эксплуатации наряду с ремонтными организациями производит предприятие-изготовитель. К представителям предприя­тия-изготовителя обращаться по адресам, приведенным в приложении 2.

ПРИЛОЖЕНИЕ 1 “ Электроника“50У-017С”

ПРИЛОЖЕНИЕ 2

Адреса представителей предприятия-изготовителя, которые производят ремонт в течение гарантийного срока эксплуатации

1.  г. Москва, Нижне-Сыромятниковский пер., 1/4, строение 27, этаж 3, тел. 297-78-37

  1. г. Ленинград, Невский проспект, строение 108, 2-й двор направ®, тел. 279-00-95 ,
  2. г. Киев, ул. Саксаганского, 45, тел. 220-13-4-2
  3. г. Симферополь, ул. К. Маркса, 8, ФМС “Фотон”

Т). г. Горький, ул. Рябцева, 31а, магазин № 19 Спорткультторга

6. г. Днепропетровск, проспект Маркса, 115, магазин “Дом Радио”, тел. 42-68-02

7. г. Омск, проспект Маркса, 29а, магазин № 5 СКТ “Голубой Огонек”

8. г. Ульяновск, ул. Аблукова, 41, Радиотелемастерская № 1

9. г. Свердловск, ул. Куйбышева, 102, цех по ремонту радиоап­паратуры

10.  г. Челябинск, ул. Шуменская, 4, “Нота сервис”

11.  г.. Фрунзе, тел. 4-2-85-30

12.  г. Новосибирск, магазины: “Орбита”, “Мелодия”, тел. 42-21-23

13.  г. Донецк, ул. Январская, 15-2

14.  г. Ростов-на-Дону, проспект Космонавтов, 25, ФМС, “Электро­ника”, 2 и 4 суббота месяца с Ю—00 до 19—00, тел. 33-25-85

(45. г. Воронеж, ул. Хользунова, ФМС “Электроника”, с 9-00, тел. 48-71-78

16. г. Саратов, проспект Ленина, 122, ФМС “Электроника” :-’17. г. Красноярск, проспект Свободный, 29, ФМС “Орбита”

18. г. Минск, тел. 32-18-47 ’19. г. Казань, тел. 53-53-50

20. г. Волгоград, ул. Комсомольская, 10, магазин № 3, каждая пят­ница с 11-00 до 17-00, тел. 36-20-50



Дополнительно:

Скачать Руководство по эксплуатации усилителя Электроника 50У-17С:


 Фото в большем разрешении: тут

P.S Замечания, предложения, отзывы и пожелания пишите через форму обратной связи на странице «Контакты»

11.12.2012









Кафедре вакуумной электроники — 50!

Вакуумная электроника как научное направление и учебная дисциплина развивается в МФТИ уже более 50 лет. За эти годы было сделано немало: выпущены сотни специалистов, опубликовано большое количество научных работ, созданы уникальные электронные приборы и физическое оборудование.

Значение вакуумной электроники и как фундаментальной, и как прикладной науки в настоящее время непрерывно возрастает. Конечно, сравнительно небольшая вузовская кафедра не в состоянии охватить такой широкий спектр проблем, стоящих перед вакуумной электроникой.

Наверное, следует поставить задачу по-другому: кафедрa вакуумной электроники в Московском физико-техническом институте должна быть постоянно на уровне современных достижений науки, выпускать специалистов-профессионалов, способных продуктивно работать в любом новом направлении электроники.

Вакуумная электроника как отдельная дисциплина была введена в учебный план еще на физико-техническом факультете МГУ. Несколько позднее, в 1949 г., когда физико-технический факультет отделился от МГУ и стал Московским физико-техническим институтом (уже в г. Долгопрудном), в МФТИ был создан лабораторный практикум по общей физике и его подразделение — электровакуумная лаборатория. Практикум создавали крупнейшие советские ученые, физики-экспериментаторы с мировыми именами: П. Л. Капица, А. И. Шальников, С. Г. Калашников. Длительное время практикумом руководил замечательный организатор и энтузиаст своего дела К. А. Рогозинский.

В том же году электровакуумная лаборатория выделилась в самостоятельное подразделение; для руководства лабораторией был привлечен специалист в области электровакуумной техники, инженер-технолог ленинградского завода «Светлана» В.

В. Дружинин. Для работы в лаборатории были приглашены опытные специалисты-практики: монтажница электровакуумных приборов Д. В. Лебедева, механик И. В. Тихонин, стеклодув А. Г. Засорин.

Официально кафедра была образована приказом от 1 июля 1953 г. (т. е. 50 лет тому назад) под названием «Кафедра электроники»; первым заведующим кафедрой был назначен (по совместительству) к. т. н. Валентин Александрович Гольцов; для педагогической работы на кафедру были приглашены молодые специалисты: Б. В. Бондаренко, А. Л. Румянцев, В. И. Макуха. Лаборатория пополнилась новыми сотрудниками: механиками Ю. М. Фатеевым и В. Я. Дмитриевым, лаборантом З. Н. Кравец.

Последующий длительный период развития вакуумной электроники в МФТИ тесно связан с именами заведующего кафедрой профессора Бориса Михайловича Царева и заведующего лабораторией доцента П. А. Петрова. К преподавательской работе на кафедре были привлечены из базовых институтов известные специалисты в области электровакуумной техники: доценты Б.

М. Стасевич, К. А. Савинский, А. М. Григорьев, Г. М. Кукавадзе. Среди первых аспирантов, а затем и преподавателей кафедры был легендарный «градиент» — Сергей Владимирович Илларионов, впоследствии доктор философских наук, профессор кафедры философии МФТИ. Б. М. Царев читал несколько курсов лекций, в том числе «Расчет и конструирование электровакуумных приборов», «Электронная и ионная эмиссия», «Физика поверхности», подготовил ко второму изданию монографию «Расчет и конструирование электронных ламп», руководил научной работой аспирантов и студентов. Электровакуумная лаборатория постоянно модернизировалась при систематическом участии базовых предприятий МФТИ.

Таким образом, в стенах Физтеха возникло уникальное учебно-научное подразделение, сочетающее в себе одновременно учебный практикум, лекционную аудиторию и исследовательскую лабораторию. В основу учебного практикума основателями кафедры и лаборатории с самого начала был положен важный принцип, которого педагогический коллектив кафедры неукоснительно придерживается и в настоящее время, а именно: студенты исследуют физические явления на приборах, изготовленных собственными руками, «с нуля» до действующего прибора. Студенты факультета своими руками изготавливают и исследуют действующие макеты таких приборов, как: счетчики Гейгера, вакуумные фотоэлементы, вакуумные диоды и триоды, катодные узлы для электронного и ионного проекторов, газонаполненные стабилизаторы напряжения, пленочные структуры типа металл–полупроводник, металл диэлектрик-металл, (получаемые путем вакуумного термического или магнетронного напыления различных веществ). Обычно работа студента начинается с собственноручной сборки прибора на монтажном посту с применением контактной сварки; далее выполняется весь цикл вакуумирования прибора на откачном посту: от форвакуумной откачки до отжига прибора под высоким вакуумом и его геттерирования. После этого студент снимает электрофизические характеристики прибора и представляет письменный отчет о проделанной работе. В ходе работ студентам приходится осваивать современные системы получения и измерения вакуума, а также элементы стеклодувного дела. Многие студенты долго хранят изготовленные ими приборы, как материальное свидетельство своей первой самостоятельной экспериментальной работы.

Разумеется, такой режим работы учебного практикума создает гораздо большую (по сравнению с традиционным вузовским лабораторным практикумом) нагрузку и на учебный персонал, и на преподавателей. Однако повышенные усилия всех участников учебного процесса стократ окупаются качеством подготовки молодых физиков. Учебные задачи практикума воспитывают самостоятельность студентов, стимулируют приобретение ими экспериментальных и (что важно) технологических навыков, формируют инженерный подход к научной проблеме.

В 1970 г. кафедру возглавил академик АН СССР Николай Дмитриевич Девятков. Одновременно кафедра стала общефакультетской кафедрой физической и квантовой электроники; а свое нынешнее название кафедра вакуумной электроники получила в 1977 г., когда общефакультетская кафедра достигла критической массы и была вынуждена разделиться. С тех пор название кафедры не менялось. Сменивший Н. Д. Девяткова заведующий кафедрой Борис Васильевич Бондаренко (один из первых аспирантов кафедры и, впоследствии, в течение длительного периода — декан факультета электроники) читал общефакультетский лекционный курс «Вакуумная электроника» и издал несколько учебных пособий, по которым училось (и до сих пор продолжает учиться) целое поколение студентов. (Б. В. Бондаренко: «Эмиссия электронов и ионов из твердого тела в вакуум», 1982 г., Б. В. Бондаренко, Н. Д. Коновалов, Е. А. Тишин: «Физика и диагностика поверхности», 1988 г.). Общефакультетский курс лекций в первоначальном варианте был поставлен еще Б. М. Царевым. В настоящее время курс сильно переработан и читается студентам 2 курса факультета под другим, более точным, на наш взгляд, названием: «Физические основы эмиссионной электроники». Особенность курса состоит в том, что он читается первым (по времени) среди других факультетских спецкурсов и открывает факультетский цикл подготовки студентов к будущей специальности. В 1999 г. заведующим кафедрой стал выпускник факультета академик РАН Александр Степанович Бугаев. Под руководством его и его заместителя профессора Е. П. Шешина началась адаптация кафедры к современным непростым условиям.

Заведующие кафедрой вакуумной электроники

Б. М. Царев

Н. Д. Девятков

Б. В. Бондаренко

А. С. Бугаев

Наряду с преподавателями и аспирантами, огромную роль играл и играет технический персонал кафедры. Некоторые из них: стеклодувы А. Г. Засорин, Е. Т. Васин, П. П. Бирюков, механики И. В. Тихонин, Ю. В. Кудряшов, В. Д. Дмитриев, Ю. М. Фатеев, учебные мастера и лаборанты В. П. Крылов, Д. В. Лебедева, В. С. Александрова, Т. М. Кувалина.

Состав кафедры (1972 год)

Слева направо: первый ряд — старший инженер А. А. ЩУКА, ассистент Е. А. ТИШИН, ассистент Ю. КОПЫЛОВ, доцент К. А. САВИНСКИЙ, доцент Б. В. БОНДАРЕНКО, доцент Г. М. КУКАВАДЗЕ, доцент П. А. ПЕТРОВ, доцент В. И. МАКУХА, зав. лаб. В. А. СКОРИК;
второй ряд — инженер В. П. КРЫЛОВ, ст. инженер В. С. ЕЛИСЕЕНКОВ, дипломник Е. П. ШЕШИН, ассистент Л. А. КИРИЧЕНКО, ассистент В. А. КУЗНЕЦОВ, студент В. П. АВАНЕСЯН, ассистент С. В. ИЛЛАРИОНОВ, ассистент В. А. АБРОСИМОВ, ассистент Н. Д. КОНОВАЛОВ, студент Д. А. ШОМИН, ассистент А. Д. РОМАНОВ, дипломник И. А. БУФЕТОВ, дипломник А. С. ГАЙДАРОВ

Кафедра вакуумной электроники является в настоящее время общефакультетской, поэтому на сегодняшний день занятиями по различным разделам вакуумной электроники охвачены все студенты 1, 2 и 3 курсов факультета физической и квантовой электроники, а это примерно 130 студентов в семестр.

Структура учебного процесса на сегодняшний день включает в себя:

Лекционный курс «Физические основы эмиссионной электроники» (основные лекторы доцент А. А. Кириченко и доцент Н. Е. Никитин)Семинарские занятия для студентов 2 курса.Цикл лабораторных работ для студентов 1, 2, 3 курсов. Курсы по выбору, подготовленные преподавателями кафедры.

За последние несколько лет переиздано и заново подготовлено 11 описаний лабораторных работ, подготовлено и выпущено 2 учебных пособия и одна монография.

Основу физтеховского научного образования, как известно, составляли базовые кафедры при институтах Академии наук и отраслевых НИИ. В настоящее время наблюдается сокращение усилий некоторых базовых кафедр в области вакуумной электроники. Развитие научного потенциала кафедры позволило нам успешно готовить специалистов в различных областях вакуумной электроники. Каждый год кафедра выпускает по несколько бакалавров и магистров. Начиная с 3 курса, студенты включаются в научно-исследовательскую работу, и выбранное ими научное направление для многих становится темой их дипломов, а затем и диссертации.

В последний несколько лет научная работа кафедры сосредоточена в учебно-научном Центре автоэмиссионных технологий (Center of Advanced Field Emission — CAFE). Научный руководитель: профессор, д. ф.-м. н. Е. П. Шешин.

Создавался центр на базе лаборатории исследования автоэмиссионных свойств углеродных материалов. Однако в дальнейшем диапазон его интересов расширился не только на автоэмиссионные свойства различных материалов, но и на вакуумную технику, на технологию создания электронных приборов с автокатодами и систем их управления. В последнее время в сферу работы центра были включены вопросы исследований процессов в вакуумных дугогасительных камерах и методы получения пленочных структур.

Центр автоэмиссионных технологий и кафедра вакуумной электроники имеют парк современного аналитического, вакуумного и технологического оборудования, которое позволяет производить основные работы по исследованию автоэмиссионных процессов и созданию электронных приборов непосредственно в центре.

Одним из самых существенных технологических достижений нашего центра явилось увеличение повторяемости эмиссионных параметров катодно-модуляторных узлов, изготовленных на основе остеклованных пучков полиакрилонитрильных углеродных волокон. Это позволило разработать и изготовить малогабаритные источники света, из которых собраны две панели из 49 ламп каждая. Такая панель может быть использована как элемент полноцветного табло телевизионного или цифрового формата. Использование автоэмиссионного катода позволяет управлять источником света с частотой более 10 кГц.

Решение проблемы повторяемости характеристик автоэлектронных пушек также позволило разработать малогабаритную рентгеновскую трубку с параметрами, достаточными для практического использования в ряде устройств диагностики и контроля.

Все научные сотрудники учебно-научного центра, а также работающие в нем студенты и аспиранты участвуют в большинстве международных и российских научных конференциях, тематика которых имеет отношение к автоэлектронной эмиссии углеродных материалов и приборам на их основе. Это как регулярные конференции, такие как International Field Emission Symposium, International Vacuum Microelectronics Conference, International Vacuum Electronic Conference, так и специализированные, например «Вакуумная техника и технология», «Современное телевидение» и т. д.

Кафедру и центр регулярно посещают специалисты из научных центров и компаний многих стран мира. Естественно, что кафедра и центр активно участвуют в ежегодной конференции МФТИ, образуя свою собственную секцию «Вакуумная электроника», на которой проходят первую апробацию результаты, полученные студентами, аспирантами и сотрудниками не только нашего центра, но и других организаций.

В среднем сотрудники центра участвуют в 5 конференциях и симпозиумах в год. Это не только позволяет нашим сотрудникам быть в курсе всех последних результатов научных исследований в мире, но и активно демонстрировать достижения нашей научной школы.

Заседание кафедры (2003 год)

Слева направо: первый ряд — профессор А. А. Щука, профессор Е. П. Шешин, академик РАН А. С. Бугаев, учебный мастер В. С. Александрова, доцент Ю. И. Швец, ст. преподаватель А. Д. Романов, доцент Н. Е. Никитин, доцент Л. А. Кириченко.
второй ряд — ассистент И. Н. Ескин, доцент А. С. Батурин, зав. лабораторией В. А. Балтинский, профессор В. М. Абросимов, доцент Е. А. Тишин.

Как следствие этой работы увеличивается количество и качество публикаций наших сотрудников в различных изданиях в России и за рубежом. Общая тенденция может быть проиллюстрирована следующим примером. Если в 2000 г. было 10 публикаций, то в 2001 и 2002 гг. уже 20 и 28 соответственно. При этом не учитываются методические работы, патенты и работы не по основной тематике.

Разработка новых приборов и методик потребовала защиты интеллектуальной собственности. Поэтому мы активно занимаемся патентованием наших разработок и получаем по 2–3 патента в год.

Перспективы развития:

Завершение модернизации всех трех циклов лабораторных работ, с соответствующим обеспечением учебно-методической литературой и приборной базой.Разработка цикла лабораторных работ по сканирующей туннельной микроскопии. Написание учебника по основному лекционному курсу «Основы вакуумной электроники». Организация новых факультативных курсов.

Направления дальнейших исследований:

Разработка промышленных конструкций электронных приборов на основе автокатодов из углеродных материалов.Разработка плоских автоэмиссионных катодов с низкими рабочими напряжениями.Исследование новых материалов. Создание новых экспериментальных установок и методик исследований.

Наш накопленный опыт, научный и учебный задел, высококвалифицированные специалисты позволяют с оптимизмом смотреть в будущее вакуумной электроники вообще и нашей кафедры в частности.

Д. ф.-м. н., профессор Е. П. ШЕШИН

AEM Electronics 50-1005 AEM Electronics Внешние электрические топливные насосы с высоким расходом

3,75 из 5 звезд ( 25 )

Номер детали: АВМ-50-1005

  • Картинки
  • +5

    Изображения

Обзор

Марка:

Электроника АЭМ

Номер детали производителя:

50-1005

Тип детали:

Топливные насосы

Линейка продуктов:

Высокопроизводительные внешние электрические топливные насосы AEM Electronics

Summit Racing Артикул:

АВМ-50-1005

СКП:

84087

86

Тип топливного насоса:

Электрический внешний

Расход:

106 гал/ч/400 л/ч

Давление топлива (psi):

90 фунтов на кв. дюйм

Напряжение топливного насоса:

12 В

Регулятор давления топлива В комплекте:

Отправляющее устройство В комплекте:

Вход топливного насоса Размер:

-10 АН

Вход Количество:

1

Впускное приспособление:

Уплотнительное кольцо с внутренней резьбой

Размер выпускного отверстия топливного насоса:

-6 АН

Выход Количество:

1

Насадка для выхода:

Уплотнительное кольцо с внутренней резьбой

Прокладка в комплекте:

Жгут проводов В комплекте:

Монтажный кронштейн В комплекте:

Монтажное оборудование в комплекте:

Шкив В комплекте:

Количество:

Продается по отдельности.

Высокопроизводительные внешние электрические топливные насосы AEM Electronics

Высокопроизводительные внешние электрические топливные насосы AEM Electronics предназначены для высокопроизводительных безнаддувных и принудительно-индукционных электронных топливных насосов. Они обеспечивают надежную работу и большие объемы подачи топлива примерно за половину стоимости топливных насосов сопоставимой производительности. Насосы включают резиновую втулку, торцевые крышки, предварительный фильтр, шланг, хомуты и трос. Выберите модель с размером, пределом в фунтах на квадратный дюйм и расходом, необходимыми для вашего применения.

Рекомендуется для вас

Приложения

Вопросы и ответы Задать вопрос о продукте

Задать вопрос

Вопрос какого типа вы хотите задать?

У меня есть Служба поддержки клиентов вопрос
(заказ, доставка, возврат и т. д.). Вопрос по обслуживанию клиентов

— ИЛИ ЖЕ —

Я хотел бы задать другим клиентам
вопрос об этом продукте . Вопрос, связанный с продуктом

отзывов Написать рецензию

Некоторые детали не разрешены к использованию в Калифорнии или других штатах с аналогичными законами/правилами.

Позвоните для заказа

Это заказная часть. Вы можете заказать эту деталь, связавшись с нами.

Рак и нарушение репродуктивной функции

Варианты для международных клиентов

Варианты доставки

Если вы являетесь международным покупателем и отправляете на адрес в США, выберите «Доставка по США», и мы соответствующим образом оценим даты вашей доставки.

  • Международный доставка
  • Доставка в США

Валютные опционы

Если вы являетесь международным клиентом и хотите изменить валюту, в которой отображаются цены, вы можете сделать это здесь. Обратите внимание, что расчетные цены будут указаны в долларах США.

AUD Австралийский долларBGN Болгарский левBRL Бразильский реалCAD Канадский долларCHF Швейцарский франкCNY Юань РенминбиCZK Чешская кронаDKK Датская кронаEUR ЕвроGBP Фунт стерлинговHKD Гонконгский долларHRK КунаHUF ФоринтIDR рупияILS Новый израильский шекельINR Индийская рупияISK Исландская кронаJPY ИенаKRW WonMXN Мексиканское песоMYR Малайзийский ринггитNOK Норвежская кронаNZD LesouK Шведский песоPLPHN Новой Зеландии доллар КронаSGD Сингапурский долларTHB БатTRY Турецкая лираUSD Доллар СШАZAR Rand

телевизоров 50″-59″ | телевизоры | Электроника | Jetson TV & Appliance

  • Дом /
  • Телевизоры /
  • Телевизоры 50″-59″ /
  • Светодиод 50–59 дюймов

Сортировать поЦена: от низкой к высокойЦена: от высокой к низкойБренд: от A до ZБренд: от Z до A

Добавить в сравнение

LG Electronics LG 55 Inch Class UQ7570 PUJ series LED 4K UHD Smart webOS 22 TV

Model55UQ750082J 90 Также доступно в

65 дюймов

Специальный заказ: свяжитесь с нами, чтобы узнать предполагаемую дату прибытия.

  • AI-процессор a5 Gen5
  • webOS 22 (Netflix, Prime Video, приложение Apple TV, Disney+, HBO Max и др.)

Сэкономьте $50,99 Было 420,98 $

369,99 $

Добавить в сравнение

Samsung Electronics 50″ Class TU7000 Crystal UHD 4K Smart TV (2020)

МодельUN50TU7000FXZA

8 Также доступно в

8

43 дюйма

55 дюймов

58 дюймов

60 дюймов

65 дюймов

70 дюймов

75 дюймов

82″

85 дюймов

В наличии На дисплее

  • 4K меняет мир
  • Мощное качество изображения

Сэкономьте $50.00 Было 429 долларов.99

379,99 $

Добавить в сравнение

Samsung Electronics 55″ Class TU7000 Crystal UHD 4K Smart TV (2020)

МодельUN55TU7000FXZA

Также доступно 43 дюйма

50 дюймов

58 дюймов

60 дюймов

65 дюймов

70 дюймов

75 дюймов

82″

85 дюймов

В наличии На дисплее

  • 4K меняет мир
  • Мощное качество изображения

Сэкономьте $50. 00 Был 449,99 долл. США

$ 399,99

Добавить в сравнение

LG Electronics LG 50 -дюймовый класс UQ9000 Series LED 4K UHD Smart Webos 22 W/ ThinQ AI TV

Model50UQ9000PUD

Также доступны в

888388 модели50UQ9000PUD

. 43 дюйма

55 дюймов

65 дюймов

70 дюймов

75 дюймов

В наличии На дисплее

  • 5 ИИ-процессор 5-го поколения 4K
  • вебОС 22

Сэкономьте $50.00 Было 449,99 $

399,99 $

Добавить в сравнение

Samsung Electronics 58″ Class TU7000 Crystal UHD 4K Smart TV (2020)

МодельUN58TU7000FX07

8 Также доступно в 90 43 дюйма

50 дюймов

55 дюймов

60 дюймов

65 дюймов

70 дюймов

75 дюймов

82″

85 дюймов

В наличии На дисплее

  • 4K меняет мир
  • Мощное качество изображения

Сэкономьте $50. 00 Was $499.99

$449.99

Add to Compare

LG Electronics LG 50 Inch Class NANO75 UQA series LED 4K UHD Smart webOS 22 w/ ThinQ AI TV

Model50NANO75UQA

Also available in

43 дюйма

55 дюймов

65 дюймов

75 дюймов

86 дюймов

В наличии

  • Дисплей NanoCell
  • Миллиард насыщенных цветов

Сэкономьте $50.00 Было 499,99 $

449,99 $

Добавить в сравнение

Samsung Electronics 50″ Class AU8000 Crystal UHD Smart TV (2021)

МодельUN50AU8000FXZA 70

8 in

8 in 43 дюйма

55 дюймов

65 дюймов

75 дюймов

85 дюймов

В наличии На дисплее

  • Реалистичные цвета
  • Увидеть каждую деталь

Сэкономьте $50. 00 Было 499,99 $

449,99 $

Добавить в сравнение

LG Electronics LG 55-дюймовый класс UQ9Серия 000 PUD LED 4K UHD Smart webOS 22 с ThinQ AI TV

Модель 55UQ9000PUD

Также доступно в

43 дюйма

50 дюймов

65 дюймов

70 дюймов

75 дюймов

В наличии На дисплее

  • 5 ИИ-процессор 5-го поколения 4K
  • вебОС 22

Сэкономьте $30.00 Было 479,99 $

449,99 $

Добавить в сравнение

Samsung Electronics 55″ Class AU8000 Crystal UHD Smart TV (2021)

МодельUN55AU8000FXZA 70

8 in

Также доступно 43 дюйма

50 дюймов

65 дюймов

75 дюймов

85 дюймов

В наличии На дисплее

  • Реалистичные цвета
  • Просмотреть каждую деталь

Сэкономьте $50. 00 Был 549,99 долл. США

$ 499,99

Добавить в сравнение

LG Electronics LG 55 -дюймовый класс Nano75 Series LED 4K UHD Smart Webos 22 W/ ThinQ TV

Model55NANO75UQA

также доступен в

Модели55NANO75UQA

Также доступны в

7777777777777777777777777777777777777777 43 дюйма

50 дюймов

65 дюймов

75 дюймов

86 дюймов

В наличии На дисплее

  • Дисплей NanoCell
  • Миллиард насыщенных цветов

Сэкономьте $70.00 Было 599,99 $

529,99 $

Добавить в сравнение

Samsung Electronics 50-дюймовый класс Q60B QLED 4K Smart TV (2022)

Модель QN50Q60BAFXZA

Также доступен в

43 дюйма

55 дюймов

60 дюймов

65 дюймов

70 дюймов

75 дюймов

85 дюймов

В наличии На дисплее

  • Более умный и быстрый процессор 4K
  • Оптимизированный цветовой тон подсветки для повышения контрастности

Сэкономьте $70. 00 Было 649,99 $

579,99 $

Добавить в сравнение

Sony X80K 4K HDR LED TV с технологией Smart Google TV (2022 г.) 43 дюйма

55 дюймов

65 дюймов

75 дюймов

85 дюймов

В наличии On Display

  • Интеллектуальная технология обработки ТВ на базе процессора 4K HDR X1 обеспечивает качество изображения с насыщенными цветами и высокой контрастностью.
  • Воспроизводит более миллиарда точных цветов, обеспечивая естественное и точное качество изображения, улучшенное TRILUMINOS Pro.

Сэкономьте $50,99 $ 650,98

$ 599,99

Добавить в сравнение

LG Electronics LG 50 -дюймовый класс QNED80 Series Series 4K UHD Smart Webos 22 W/ THINQ TV

Model50QD80UQA

Также доступны в

77777787878780QD80UQA

. 55 дюймов

65 дюймов

75 дюймов

86 дюймов

Специальный заказ: свяжитесь с нами, чтобы узнать предполагаемую дату прибытия.

  • AI-процессор a7 Gen5 4K
  • Цветовая технология Quantum Dot NanoCell

Сэкономьте $100.00 Было 699,99 $

599,99 $

Добавить в сравнение

Sony X800H LED 4K Ultra HD High Dynamic Range (HDR) Smart TV (Android TV)

МодельXBR55X800H

Специальный заказ: свяжитесь с нами, чтобы узнать предполагаемую дату прибытия.

  • Воспроизводит более широкий и точный диапазон цветов
  • Супер разрешение, что бы вы ни смотрели

Сэкономьте 171,99 $ Было 799,99 $

628,00 $

Добавить в сравнение

Sony X80K 4K HDR LED TV со Smart Google TV (2022)

МодельKD55X80K

Также доступно в

43 дюйма

50 дюймов

65 дюймов

75 дюймов

85 дюймов

В наличии На дисплее

  • Интеллектуальная технология обработки ТВ на базе процессора 4K HDR X1 обеспечивает качество изображения с насыщенными цветами и высокой контрастностью.
  • Воспроизводит более миллиарда точных цветов, обеспечивая естественное и точное качество изображения, улучшенное TRILUMINOS Pro.

Сэкономьте $50,99 Было $680,98

$629,99

1

Проверить специальные предложения

Закрыть

Хороший выбор! мы любим

Расскажите нам немного о себе, чтобы мы знали, куда отправить ваше специальное предложение.
Необходимая информация Дополнительная информация Капча

AEM Electronics 50-1225 AEM Electronics Электрические топливные насосы высокого расхода в баке

5 из 5 звезд ( 4 )

Артикул: АВМ-50-1225

  • Картинки

Обзор

Марка:

Электроника АЭМ

Номер детали производителя:

50-1225

Тип детали:

Топливные насосы

Линейка продуктов:

AEM Electronics Электрические топливные насосы с высоким расходом в баке

Summit Racing Артикул:

АВМ-50-1225

СКП:

008408780

Тип топливного насоса:

Электрический бак

Расход:

65 гал/ч/246 л/ч

Давление топлива (psi):

115 фунтов на кв. дюйм

Напряжение топливного насоса:

6-18 В

Регулятор давления топлива В комплекте:

Отправляющее устройство В комплекте:

Вход топливного насоса Размер:

11,00 мм

Вход Количество:

1

Размер выпускного отверстия топливного насоса:

10 мм

Выход Количество:

1

Насадка для выхода:

Заусенец для шланга

Прокладка в комплекте:

Жгут проводов В комплекте:

Монтажный кронштейн В комплекте:

Монтажное оборудование в комплекте:

Шкив В комплекте:

Количество:

Продается по отдельности.

Высокопроизводительные электрические топливные насосы AEM Electronics

Эти высокопроизводительные электрические топливные насосы AEM Electronics предназначены для высокопроизводительных атмосферных и принудительно-индукционных электронных топливных насосов. Они обеспечивают надежную работу и большие объемы подачи топлива примерно за половину стоимости топливных насосов сопоставимой производительности. Насосы включают резиновую втулку, торцевые крышки, предварительный фильтр, шланг, хомуты и летучий провод.

Рекомендуется для вас

Приложения

Вопросы и ответы Задать вопрос о продукте

Задать вопрос

Вопрос какого типа вы хотите задать?

У меня есть Служба поддержки клиентов вопрос
(заказ, доставка, возврат и т.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
