1.1 — При покупке стереоусилителя полного “Электроника” 50У-70с (в дальнейшем усилителя) требуйте проверки работоспо­собности путем демонстрации качества звучания.

Работоспособность усилителя можно проверить с любым из источников монофонического или стереофонического звучания, удов­летворяющих требованиям ГОСТ 24838-87, при наличии акустических систем номинальной мощностью не – менее 35Вт и номинальным сопротивлением 4—8 Ом.

1.2.   Проверьте  наличие гарантийного и отрывного талонов в руководстве по эксплуатации на усилитель.

Убедитесь, что в этих талонах проставлены штамп магазина, разборчивая подпись или штамп продавца и дата продажи,

1.3.  Проверьте комплектность усилителя, сохранность пломб, расположенных на кожухе и дне.

Помните, что при утере гарантийного и отрывного талонов или при нарушении сохранности пломб Вы лишаетесь права на га­рантийный ремонт.

1.4.  После перевозки усилителя в зимних условиях или хра­нения в холодном помещении перед включением в сеть надо дать ему прогреться . до комнатной температуры в течение не менее трех часов.

1.5.   Перед включением усилителя в сеть внимательно ознакомьтесь с настоящим руководством, с назначением и расположе­нием элементов управления.

1.6.   Усилитель предназначен для эксплуатации в помещениях с нормальными климатическими условиями:

— температура окружающей среды от 15 до35°С;

— относительная влажность воздуха 45—75%;

— атмосферное давление 86—106кПа (650—800 мм рт. ст.).

1.7 Не устанавливайте усилитель в непосредственной близо­сти от окон и отопительных систем, оберегайте его от сырости.

1.8. Если напряжение сети отличается от номинального (220 В), включайте усилитель через автотрансформатор, а если напря­жение сети изменяется , скачкообразно — применяйте стабилизатор напряжения.. ‘

1.9. Усилитель транспортируйте в заводской упаковке.

 1.10.Допускается транспортирование, усилителя не в завод­ской упаковке, но при этом необходимо принять меры по исключению его повреждения. Усилитель должен быть упакован в индиви­дуальную тару.

1.11. Усилитель необходимо упаковать в следующей последо­вательности:

— обернуть бумагой и обвязать тесьмой для исключения по­тертостей при транспортировке;

— уложить в картонную коробку или другую тару, предохра­няющую усилитель от внешних воздействий;

— положить перед лицевой панели усилителя кусок поролона или ваты и дополнительный лист картона по размеру панели;

— заполнить пустоты коробки амортизирующим материалом, предохраняющим усилитель от перемещения внутри тары;

— закрыть транспортировочную тару и принять меры по обес­печению ее сохранности при транспортировании, для чего обвязать ее тесьмой или наложить бандаж;

— нанести на тару предупредительные знаки:

 2.

2.1.  Стереоусилитель полный “Электроника” 50У-017С    —1 шт.

2.2.  Комплект запасных частей, содержащий:

— вставки плавкие ВПБ6-11(ЗА)                                           -4 шт

2.3.  Руководство по эксплуатации с гарантийным

и отрывным талонами и с альбомом схем                                     — 1 экз

2.4.  Ящик по ГОСТ 4112-85                                                   -1 шт.

Номинальная выходная мощность каждого ка­нала, Вт      50

Долговременная максимальная выходная мощ­ность каждого канала, Вт, не менее        70

Кратковременная максимальная выходная мощ­ность, Вт, не менее          90

Номинальное сопротивление нагрузки входов, Ом, для подключения:

акустических систем                                                              4

наушников                                                                               16

Эффективный диапазон частот, ограниченный  усилением, Гц      10-40000

Общие гармонически ВЧ искажения в нормальных’ рабочих условиях, %, не более       0,007

Интермодуляционные искажения, %, не более                     0,15

ЭДС источника сигнала на частоте 1000 Гц, соот­ветствующая номинальной мощности на выходе, со входов для подключения внешних источников про­грамм; мВ, не более:

ПРОИГР.   ,                                                                               2

УН. ВХОД, ТЮНЕР, МАГН.                                                   200 Отношение сигнал/взвешенный шум, дБ, не менее, со входов:

ПРОИГР.                                                                                  68

УН. ВХОД, ТЮНЕР, МАГН.                                                   90 Отношение сигнал/фон, дБ, не менее     80

Ток на выходе МАГН. для подключения магни­тофона на запись, мВ/кОм, не менее       0,2

Выходное сопротивление выхода МАГН. для под­ключения магнитофона на запись, кОм, не менее     150

Номинальное напряжение питания от сети пере­менного тока частотой 50 Гц, В            220

Допускаемое отклонение напряжения питания

сети от номинального, %                                                      +10 -10

Габариты, мм, не более                                                 400X120X375

Масса без упаковки, кг, не более                                             12

Содержание драгоценных металлов, г:

— золота                                                                                0,48

— серебра                                                                               1,89

4. Указания по технике

4.1.   Во избежание несчастных случаев категорически запреща­ется включать усилитель в сеть при снятом кожухе и дне.

4.2.   Перед заменой вставки плавкой в усилителе не забудьте вынуть вилку шнура питания из розетки электросети.

Не применяйте самодельных вставок плавких, это может при­вести к выходу усилителя из строя.

4.3.   Не оставляйте без присмотра включенный усилитель на длительное время.

При длительных перерывах в работе усилителя (более суток) рекомендуется вынуть вилку шнура питания из розетки электросети.

4.4.   Категорически запрещается одновременное прикосновение к усилителю и другой электроаппаратуре, радиаторам центрального отопления, водопроводным трубам и т. д.

5.1.       Стереоусилитель полный “Электроника” 50У-017С соот­ветствует требованиям ГОСТ 24388-88 и технических условий 14MО.390.415 ТУ.

5. 2.     Стереофонический усилитель звуковой частоты полный высшей (0) группы сложности “Электроника” 50У-017С предназначен для высококачественного усиления стереофонических и монофони­ческих сигналов звукового диапазона частот от различных источни­ков сигнала, удовлетворяющих требованиям ГОСТ 24838-87, и рас­считан на совместную работу с акустическими системами с номи­нальным электрическим сопротивлением не менее 4 Ом и номи­нальной электрической мощностью не менее 35 Вт (“Электрони­ка” 35АС-015, “S-90”, 35АС-012 и др.).

Усилитель может также эксплуатироваться с головными теле­фонами с номинальным электрическим сопротивлением не менее 16 Ом (ТДС-3, ТДС-5, ТДС-9 и т. п.), снабженных штыревым сое­динителем трехконтактным диаметром 6.3 мм.

5.3.     Усилитель имеет следующие эксплуатационные удобства;

— тонкомпенсированная регулировка громкости с возможностью отключения цепей тонкомпенсаций, возможность режима МОНО­/СТЕРЕО;

— ступенчатое уменьшение уровня выходного сигнала на 20 дБ;

— возможность усиления сигнала от электропроигрывателя,

магнитофона, тюнера, предварительного усилителя;

— возможность подключения внешнего усилителя мощности;

— ввозможность производить запись на магнитофоны, удовлетво­ряющие требованиям ГОСТ 24863-87;

— возможность за ленточного контроля произведенной записи;

— регулировка тембра низких и высоких частот;

— ограничительные фильтры верхних и инфранизких (ниже 20 Гц) частот;

— индикация выходной мощности сигнала с возможностью переключения диапазона индикации;

— индикация перегрузки по входу и выходу;

— индикация аварийного режима работы;

— подключение ревербератора для создания искусственного эха;

— подключение наушников;

—защита выходных транзисторов от кратковременного корот­кого замыкания на выходе;

— защита выходных транзисторов от длительного короткого замыкания на выходе

— защита акустических систем от постоянного напряжения;

—  подключение через дополнительную розетку “ДОП. СЕТЬ” дополнительного устройства, розетка отключается кнопкой “Сеть”

5.4. Расположение и назначение основных деталей и элементов управления усилителя приведено на рис. 1, 2.

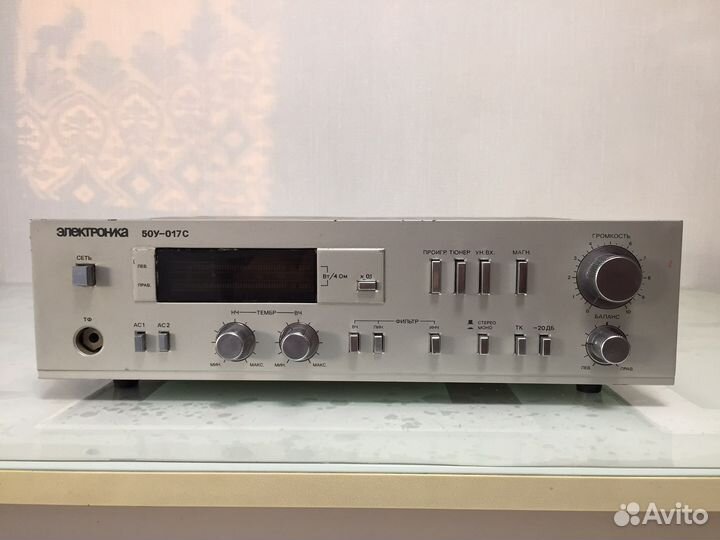

Рис. 1

5.5. Схемы электрические принципиальные и электромонтаж­ные чертежи печатных плат стереоусилителя полного “Электроника” 50У-017С приведены в альбоме схем (см. приложение 1).

6. Подготовка к работе и порядок работы с усилителем

6.1. Подготовка усилителя к работе.

6.1.1. Распакуйте усилитель, установите его на стол, специаль­ную стойку или другое место, удобное для работы с элементами управления.

Не закрывайте вентиляционных отверстий на кожухе, и дне н боковые радиаторы во время эксплуатации усилителя.

6.1.2. Подключите шнуры правой/левой акустических систем к соответствующим розеткам АС1, расположенным на задней стенке усилителя (рис. 2), выход источника сигнала — к соответствую­щему входу усилителя.

6.1.3.  Установите ручки БАЛАНС, ТЕМБР НЧ, ТЕМБР ВЧ, в среднее положение, ручку ГРОМКОСТЬ — против часовой стрелки до упора. Нажмите кнопку, соответствующую выбранному входу, и кнопку АС1, остальные приведите в не нажатое положение.

ВНИМАНИЕ! Запрещается коммутация акустических систем при наличии сигнала на выходе усилителя.

6.1.4.  Включите вилку шнура питания усилителя в розетку электросети,

6.2. Работа с усилителем в режиме воспроизведения грамзаписи,

6.2.1. При работе с усилителем в режиме воспроизведения грамзаписи рекомендуется вилку шнура питания электропроигрыва­теля включать в розетку ДОП. СЕТЬ усилителя, электропроигры­ватель устанавливать на ровную поверхность справа от усилителя.

6.2.2 Усилитель предназначен  для работы с электропроигрывателем, имеющим электромагнитный звукосниматель, (“Электрони­ка” ЗП-017С, “Арктур-006” и др.).

6.2.3.  Подключите сигнальный шнур электропроигрывателя к розетке ПРОИГР., приведите электропроигрыватель в рабочее состояние, руководствуясь указаниями, изложенными в его руковод­стве по эксплуатации. Включите усилитель нажатием кнопки СЕТЬ, при этом должны загореться цифры шкалы и первые риски инди­катора.

ВНИМАНИЕ! При коротком замыкании нагрузки усилителя сигнал на акустические системы подаваться не будет, будут пооче­редно загораться крайние правые верхние или нижние счетверенные риски красного цвета. Следует выключить усилитель, устранить короткое замыкание и повторно включить усилитель.

6.2.4.  Вращением ручки ГРОМКОСТЬ установите желаемую громкость звучания акустических систем, при этом избегайте зажи­гания последней красной риски индикатора, сигнализирующей о пе­регрузке выходного каскада по напряжению.

Не рекомендуется; электропроигрыватель и акустические сис­темы устанавливать на одну поверхность и вблизи друг от друга, т. к. это приводит к возникновению паразитной акустической связи и возбуждению усилителя.

ВНИМАНИЕ! В усилителе имеется тепловая защита, которая при неблагоприятных условиях эксплуатации, приводящих к повыше­нию температуры радиаторов усилителя, снимает подачу сигнала на акустические системы. При этом поочередно будут загораться край­ние правые верхние и нижние счетверенные риски красного цвета.

6.2.5.  Нажмите кнопку МОНО, вращением ручки БАЛАНС сбалансируйте каналы таким образом, чтобы звук исходил из точки, расположенной посередине между акустическими системами. Отож­мите кнопку МОНО, если воспроизводится стереофоническая программа.

6.2.6.  Установите желаемый тембр звучания плавным поворотом ручек ТЕМБР ВЧ, ТЕМБР НЧ.

6.2.7.  При прослушивании программы на низком уровне гром­кости нажмите кнопку ТК. При этом будет подчеркнуто воспроиз­ведение низких частот.

6.2.8.  Нажмите кнопку ИНЧ при проигрывании грампластинок с повышенным короблением, кнопку ВЧ, при проигрывании изно­шенных грампластинок с высоким уровнем шумов в области высо­ких- частот.

6.2.9.  Нажмите кнопку ЛИН., если хотите обеспечить линейную частотную характеристику усилителя. При этом регулировка тембра ручками ТЕМБР НЧ, ТЕМБР ВЧ не осуществляется.

6.2.10. Нажмите кнопку “-20дБ” для уменьшить громкость звучания, не изменяя найденного положения регулятора ГРОМКОСТЬ. .

6.2.11. Нажмите кнопку “х0,1”, если Вы прослушиваете про­грамму при малой громкости. При этом загорится символ “х0,1” на индикаторе, и чувствительность индикатора в этом режиме возрастет в десять раз.

6.3.  Работа с усилителем в режиме усиления сигналов со вхо­дов УН. ВХОД, ТЮНЕР, МАШ.

6.3.1.  При работе усилителя в режиме усиления сигнала со входов УН. ВХОД, ТЮНЕР, МАГИ, подключите источник сигнала к выбранному входу, нажмите соответствующую кнопку на лицевой панели усилителя, приведите источник сигнала в рабочее состояние.

6.3.2.  Выполните операции, изложенные в п. 6.2.

ВНИМАНИЕ! При подаче на входы усилителя чрезмерного

сигнала начинает “мигать” с частотой 1—2 Гц крайняя левая сдвоенная риска красного цвета соответствующего канала, сигнали­зирующая о перегрузке усилителя по входу. Следует уменьшить сигнал, подаваемый с источника.

6.4.  Работа с усилителем в режиме записи на магнитофон.

6.4.1. Подключите, выход МАГН. усилителя с помощью внеш­него кабеля ко входу магнитофона, предназначенному для подклю­чения усилителя. Если такой вход у магнитофона , отсутствует, подключите кабель ко входу магнитофона, предназначенному для подключения радиовещательного и телевизионного приемника или микрофона.

ПРИМЕЧАНИЕ. Возможна запись и на магнитофоны более ранних выпусков, не соответствующих ГOCT 24863-87. При этом при выборе входа для записи следует руководствоваться следующими требованиями ко входу магнитофона:

Входной ток записи, не более                                           0,2 мВ/кОм

Входное сопротивление, не более                                         47 кОм

Таким требованиям могут отвечать входы для подключения радиовещательного и телевизионного приемника или микрофона. В каждом конкретном случае это определяется по параметрам входа магнитофона, приведенным в руководстве но эксплуатации на магнитофон.

6.4.2. Выберите источник сигнала, с которого желаете произве­сти запись, нажатием соответствующей кнопки. “ПРОИГР”, “ТЮНЕР” или “УН.ВХ.” на лицевой панели усилителя (кнопка МАГН. должна быть отжата).  Приведите источник сигнала; в рабоче состояние.

6.4.3.  Произведите запись на магнитофонную ленту по правилам пользования Вашим магнитофоном. Сигнал на запись подается с контактов 1,4 розетки МАГН, Коррекция сигнала записи с помощью органов управления усилителя при этом не производится.

6.4.4.   Если в Вашем магнитофоне предусмотрен режим заленточного контроля, нажмите в процессе записи кнопку МАГН. на лицевой панели усилителя. В этом режиме возможен контроль ка­чества записи на магнитную ленту по воспроизведению через аку­стические системы или наушники. ^:

6,4.5. В усилителе Имеется возможность записи на магнитофон коррекцией записываемого сигнала по уровню и частоте, выход сигнала при этом берется c. контактов 1, 4 розетки УСИЛИТЕЛЬ В этом случае сигнал проходит через каскады предварительного усиления усилителя и его уровень и частотная характеристика могут быть скорректированы в соответствии с желанием потребителя.

6.5.  Работа с усилителем по входу УСИЛИТЕЛЬ.

6.5.1.  При работе с внешним предварительным усилителем под­ключите выход предварительного усилителя к розетке УСИЛИТЕЛЬ на задней стенке усилителя, нажмите кнопку УСИЛИТЕЛЬ (см. рис. 2). При этом .работает только выходной каскад усилителя и кнопки коммутации акустических систем АС1 и АС2. Приведите внешний предварительный усилитель в рабочее состояние.

6.5.2.   При работе с внешним усилителем мощности подключите вход внешнего усилителя мощности к контактам 1, 4 розетки УСИ­ЛИТЕЛЬ, нажмите кнопку УСИЛИТЕЛЬ. При этом работают толь­ко каскады предварительного усиления усилителя и сигнал на выхо­ды АС 1 и АС2 не поступает.

6.5.3.   При работе с внешними вспомогательными устройствами (эквалайзером, ревербератором и т. п.) подключите сигнальный кабель внешнего устройства к розетке УСИЛИТЕЛЬ, нажмите кнопку УСИЛИТЕЛЬ, приведите внешнее устройство в рабочее состояние. Выполните операции, изложенные в п. 6.2.

6.6.  Прослушивание программ на наушники.

6.6.1. Приведите кнопки АС1 и АС2 в ненажатое положение. Подключите штыревой соединитель головных телефонов к розетке ТФ усилителя. Выполните операции, изложенные в п. 6.2.

6.6.2. Нажмите кнопку АС1, если Вы хотите прослушивать программу одновременно на наушники и акустические системы.

6.7. Работа усилителя с двумя комплектами акустических систем.

6.7.1. Подключите второй комплект акустических, систем к розетке AС2 усилителя.

6,7.2. Приведите кнопку АС1 в ненажатое положение, нажмите кнопку АС2, если Вы хотите прослушивать со второго комплекта акустических-систем.         ‘

ВНИМАНИЕ! Возможно прослушивание одновременно 2-х комп­лектов акустических систем при нажатии кнопок АС1 и АС2 при обязательном условии: номинальное сопротивление каждой акусти­ческой системы обоих комплектов должно быть не менее 8 Ом.

Не допускается подключение каких-либо акустических систем к усилителю, если на его выход уже подключены акустические си­стемы, имеющие номинальное сопротивление 4 Ом.

Не выполнение этого требования может привести к поврежде­нию усилителя.

6.8. По окончанию работы с усилителем выключите его, нажав

кнопку “СЕТЬ”.

7. Техническое обслуживание усилителя.

7.1. Для замены сетевых вставок плавких в усилителе необходимо снять держатель вставок плавких (см. рис. 2), оттягивая его с небольшим усилием от задней стенки усилителя, и заменить перегоревшие вставки плавкие.

Стереоусилитель полный “Электроника” 50У-017С соответствует утвержденному образцу.

Изготовитель гарантирует соответствие усилителя требованиям ГОСТ 24-388-88 и технических условий 14М0.390.415 ТУ при соблю­дении владельцем правил эксплуатации, изложенных в руководстве по эксплуатации.

Гарантийный срок эксплуатации стереоусилителя полного “Электроника” 50У-017С 12 месяцев со дня продажи  через рознич­ную торговую сеть.

При отсутствии даты продажи и штампа магазина в гарантий­ном и отрывном талонах гарантийный срок исчисляется со дня выпуска усилителя предприятием-изготовителем.

В течение гарантийного срока эксплуатации владелец имеет право в случае отказа усилителя на бесплатный ремонт по предъ­явлению гарантийного талона. При этом за первый ремонт выреза­ют отрывной талон, соответствующий выполненной работе. После­дующие в течение гарантийного срока ремонты выполняют также бесплатно и записывают данные о виде ремонта в учетно-техническую карточку, которая находится в ремонтном предприятии, и на оборотной стороне гарантийного талона.

Ремонт усилителя выполняют ремонтные предприятия, инфор­мацию о которых можно получить в магазине радиотоваров.

Без предъявления гарантийного и отрывных талонов и (или) при нарушении сохранности пломб на усилителе претензии к каче­ству работы не принимаются и гарантийный ремонт не производится.

В течение гарантийного срока эксплуатации, установленного на усилитель, ремонт производится за Счет владельца в случае, если он эксплуатирует его не в соответствии с настоящим руковод­ством по эксплуатации или не выполняет рекомендаций ремонтного предприятия, направленных на обеспечение нормальной работы усилителя.

Обмен неисправных усилителей осуществляется через торговую сеть по предъявлению справки ремонтного предприятия и гарантий­ного талона в соответствии с действующими правилами обмена промышленных товаров, купленных в розничной торговой сети го­сударственной и кооперативной торговли.

ПРИМЕЧАНИИ: При упаковке возвращаемых предприятию-изготовителю отказавших усилителей необходимо торговым организациям руководствоваться раз­делом 1 данного руководства.

2. Ремонт в течение гарантийного срока эксплуатации наряду с ремонтными организациями производит предприятие-изготовитель. К представителям предприя­тия-изготовителя обращаться по адресам, приведенным в приложении 2.

ПРИЛОЖЕНИЕ 1 “ Электроника“50У-017С”

ПРИЛОЖЕНИЕ 2

Адреса представителей предприятия-изготовителя, которые производят ремонт в течение гарантийного срока эксплуатации

1.  г. Москва, Нижне-Сыромятниковский пер., 1/4, строение 27, этаж 3, тел. 297-78-37

1. г. Ленинград, Невский проспект, строение 108, 2-й двор направ®, тел. 279-00-95 ,
2. г. Киев, ул. Саксаганского, 45, тел. 220-13-4-2
3. г. Симферополь, ул. К. Маркса, 8, ФМС “Фотон”

Т). г. Горький, ул. Рябцева, 31а, магазин № 19 Спорткультторга

6. г. Днепропетровск, проспект Маркса, 115, магазин “Дом Радио”, тел. 42-68-02

7. г. Омск, проспект Маркса, 29а, магазин № 5 СКТ “Голубой Огонек”

8. г. Ульяновск, ул. Аблукова, 41, Радиотелемастерская № 1

9. г. Свердловск, ул. Куйбышева, 102, цех по ремонту радиоап­паратуры

10.  г. Челябинск, ул. Шуменская, 4, “Нота сервис”

11.  г.. Фрунзе, тел. 4-2-85-30

12.  г. Новосибирск, магазины: “Орбита”, “Мелодия”, тел. 42-21-23

13.  г. Донецк, ул. Январская, 15-2

14.  г. Ростов-на-Дону, проспект Космонавтов, 25, ФМС, “Электро­ника”, 2 и 4 суббота месяца с Ю—00 до 19—00, тел. 33-25-85

(45. г. Воронеж, ул. Хользунова, ФМС “Электроника”, с 9-00, тел. 48-71-78

16. г. Саратов, проспект Ленина, 122, ФМС “Электроника” :-’17. г. Красноярск, проспект Свободный, 29, ФМС “Орбита”

18. г. Минск, тел. 32-18-47 ’19. г. Казань, тел. 53-53-50

20. г. Волгоград, ул. Комсомольская, 10, магазин № 3, каждая пят­ница с 11-00 до 17-00, тел. 36-20-50

Дополнительно:

Скачать Руководство по эксплуатации усилителя Электроника 50У-17С:

 Фото в большем разрешении: тут

P.S Замечания, предложения, отзывы и пожелания пишите через форму обратной связи на странице «Контакты»

11.12.2012

ЮИДА ЭЛЕКТРОНИКС

gif» valign=»top»> ::::::::: меню ::::::::: YD01S YD01SL ярд02с YD02SL YD03S YD04S ярд05с ярд05сл ярд06с YD07S YD08S YD09С YD010S YD011S ярд012с ярд013с ярд014с ярд015с ярд016с ярд017с ярд018с ярд019с YD020S YD021S ярд022с YD023S ярд024с YD025S YD026S YD027S YD028S YD029С YD029SL YD030S YD030SL YD031S ярд032с YD033S YD034SA YD034SD YD035S YD036SA YD036SD YD043SA YD043SD YD044S Образец Требование ИД-017С Ряд Приложение : Озон О 3 Вход Выход Водить машину Частота Напряжение Текущий Нет нагрузка Напряжение МИН ~ МАКС AC220V МАКС 110 мА 5 КВДЦ ~ 20кВ переменного тока 50/60 Гц AC230V МАКС. 110 мА 5 КВДЦ ~ 20кВ переменного тока 50/60 Гц AC240V МАКС. 110 мА 5 КВДЦ ~ 20кВ переменного тока 50/60 Гц AC260V МАКС 110 мА 5 КВДЦ ~ 20кВ переменного тока 50/60 Гц

gif» align=»left»>

© Авторские права 2021 YUI DA Electrics CO., LTD, Все права защищены. Факс: +886 3 4265650, электронная почта: [email protected]

Furuno GPA-017S/S Антенны GPS | FirstChoiceMarine.com – First Choice Marine

перейти к содержанию

Платите полностью или в 4 беспроцентных платежа с помощью Shop Pay для заказов на сумму от 50 до 1000 долларов США.

Продажа Продано

Обычная цена

117,60 долларов США

Обычная цена

$168,99

Цена продажи

117,60 долларов США

Скидка $51,39

Цена за единицу

/ за

Торопиться! В наличии осталось 0

Написать отзыв

| Задать вопрос

Сравнивать ()

{{ tier_title }}
