Электронные нагрузки. Возможные проблемы — Журнал Электронные компоненты

При тестировании источников питания используется электронная нагрузка. Как быть, если максимальное выходное напряжение тестируемого устройства превышает максимально допустимое напряжение нагрузки? Рассмотрим несколько вариантов.



Принцип работы

Основными режимами стабилизации электронной нагрузки являются режим постоянного тока (СС) или постоянного напряжения (CV). Некоторые нагрузки имеют дополнительные режимы: постоянного сопротивления (CR), постоянной мощности (CP) и постоянного импеданса (CZ). Нагрузка СС предназначена для источников постоянного напряжения, например, DC/DC-преобразователей. Нагрузки CV используются для источников тока СС.

Рассмотрим подробнее программируемую нагрузку СС. Ток через нагрузку регулируется посредством изменения сопротивления канала RDS силового MOSFET  (см. рис. 1).



Рис. 1. Подключение нагрузки СС





Максимальный ток найдем из соотношения I = V/R, где V – выходное напряжение DC/DC преобразователя VOut; R = (RDS(on) + Rshunt). Когда этот предел достигнут, электронная нагрузка перестает работать в режиме СС. Она становится неуправляема и работает практически в режиме короткого замыкания (КЗ). Соответственно, ее сопротивление минимально. Как правило, это значение называют минимальным сопротивлением включения или сопротивлением КЗ.



Последовательно включенная нагрузка

У каждой электронной нагрузки есть максимально допустимое напряжение. Для определенности пусть это 60 В. Если DC/DC-преобразователь имеет максимальное напряжение 100 В и выходной ток 10 А, то очевидное решение – поставить две нагрузки последовательно (см. рис. 2). Каждая будет обеспечивать 10 А, а раз они соединены последовательно, то через них будет течь один и тот же ток.

Однако невозможно установить программно точный ток из-за погрешностей шунтов и схем, задающих величину тока.



Рис. 2. Последовательное соединение двух электронных нагрузок



Пусть первая нагрузка обеспечивает 9,99 А, вторая 10,01 А. Первая нагрузка будет работать в режиме СС.  Вторая нагрузка будет пытаться увеличить ток, уменьшая RDS, однако никогда значение 10,01 А не будет достигнуто из-за того, что первая нагрузка ограничивает ток на уровне 9,99 А. Таким образом, вторая нагрузка будет работать в режиме, близком к КЗ.

Поскольку она закорочена, падение напряжения на ней составляет 0 В. То есть все 100 В приходятся только на одну нагрузку. Она автоматически отключится, и входная схема, вероятно, будет повреждена. При использовании большего количества нагрузок происходит то же самое.



Подключение двух нагрузок в разных режимах стабилизации

Можно попробовать одну нагрузку оставить в режиме СС, остальные – в CV. Тогда только одна нагрузка будет управлять током. В данной конфигурации проблемным является момент отключения или перехода одной из нагрузок в режим защиты, когда она отключается неожиданно.

Как только ток прерывается, нагрузка из режима СС перейдет в режим КЗ с наименьшим сопротивлением, чтобы увеличить ток. Остальные нагрузки, работающие в режиме CV, установят наибольшее сопротивление, чтобы достичь запрограммированное значение напряжения. Высокое напряжение преобразователя появится на нагрузке с наибольшим сопротивлением (см. рис. 3).



Рис. 3. Подключение двух нагрузок в разных режимах стабилизации



Заключение

Электронные нагрузки включать последовательно нельзя, если тестируемое устройство может вырабатывать большее напряжение, чем то, на которое рассчитаны нагрузки. В противном случае все напряжение будет сконцентрировано на одной нагрузке. Единственным безопасным с этой точки зрения решением является правильный выбор нагрузки. Ее максимально допустимое напряжение должно быть не меньше, чем выходное напряжение тестируемого устройства.



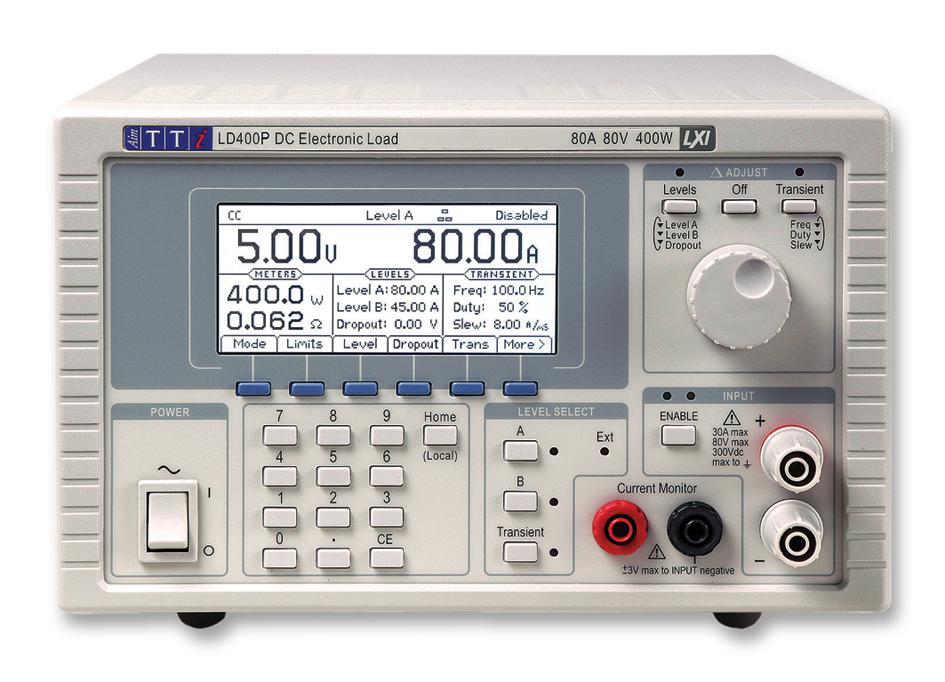

Электронные нагрузки постоянного тока

| Специалисты по цепям

Электронные нагрузки постоянного тока | Специалисты по цепям перейти к содержанию

Сортировать по

Обзор

Ниже приведен список информации по любым вопросам, которые могут у вас возникнуть при выборе электронной нагрузки.

• Внедрение электронных нагрузок
• Понимание электронных нагрузок постоянного тока
• Выбор программируемой электронной нагрузки постоянного тока
• Примеры мощных электронных тестеров нагрузки постоянного тока

Когда вы закончите, прокрутите назад и просмотрите наш инвентарь в поисках электронной нагрузки, которая соответствует вашим потребностям. Наши специалисты по цепям гарантируют, что мы работаем только с лучшими производителями, чтобы предоставить вам услуги и продукцию высочайшего качества.

Внедрение электронных нагрузок

Силовые устройства должны быть проверены на их различные рабочие состояния. Возьмем, к примеру, аккумуляторы. Они должны быть протестированы в течение сотен или тысяч циклов, чтобы определить такие факторы, как качество, долговечность, долговечность, надежность и ожидаемый срок службы.

Электронные нагрузки используются многочисленными производителями в разных отраслях, например:

• автомобильные аккумуляторы
• Топливные элементы
• Двигатели
• сотовые телефоны/устройства
• солнечные панели
• нефтегазовые продукты

— и другие подобные отрасли, где необходимо проверять мощность.

Программируемые электронные нагрузки полезны для определения характеристик и предоставления инженерам данных о разрядных испытаниях. Они также особенно полезны для аэрокосмической, коммерческой электроники, обороны и подобных коммунальных услуг, где требуются специальные режимы работы и требуется их тестирование.

Общие сведения об электронных нагрузках постоянного тока

Как упоминалось ранее, программируемые электронные нагрузки могут эмулировать нагрузки переменного или постоянного тока. Нагрузки постоянного тока используются при тестировании источников питания постоянного тока, таких как зарядные устройства, преобразователи, топливные элементы, батареи, телекоммуникационные выпрямители и т.п.

Нагрузки переменного тока, с другой стороны, используются при тестировании однофазных и трехфазных энергосистем переменного тока. К ним относятся такие источники, как силовые инверторы, автоматические предохранители и выключатели, а также системы ИБП. Они также могут тестировать возобновляемые источники энергии, такие как солнечные батареи и ветряные мельницы.

В настоящее время на рынке доступны четыре типа электронных нагрузок постоянного тока. Это (1) настольные, (2) слотовые, (3) системные и (4) модульные. Каждый из них, как можно догадаться, имеет свои особенности и преимущества.

• Настольный — наиболее распространенный тип электронной нагрузки «начального уровня». Они недороги и довольно ограничены по дальности и точности
• Слот — очень похож на настольный, только измеряет один набор переменных
Система
• — немного более дорогая, чем настольная, электронные нагрузки системного типа состоят из одного встроенного генератора переходных процессов. Они обладают множеством функций и идеально подходят для почти непрерывной работы.
• Модульные — эти типы электронных нагрузок предназначены для динамических нагрузок и состоят из компьютерного шасси. Они способны тестировать несколько различных источников питания, подключенных параллельно, всего за один проход.

Различные типы электронных нагрузок имеют разные частоты, входное напряжение, мощность и ток. Нагрузки могут быть подключены параллельно, чтобы получить мощность до 120 кВт и эффективно увеличить их мощность. Многие поставляются в различных конфигурациях для работы с различными типами нагрузок, такими как сильноточные нагрузки, высокое напряжение или динамические нагрузки.

Большинство доступных электронных нагрузок постоянного тока используют либо один транзистор/полевой транзистор, либо массив параллельно соединенных транзисторов/полевых транзисторов (также известных как IGBT), чтобы действовать как переменный резистор. Обычно они устанавливаются на радиатор и охлаждаются вентиляторами или водой.

Другие полезные функции программируемых нагрузок постоянного тока включают их способность имитировать другие типы нагрузки, такие как двигатель постоянного тока. Они также могут очень быстро пульсировать, чтобы имитировать включение и выключение двигателя постоянного тока. Наконец, программируемые нагрузки постоянного тока могут использоваться для получения небольшого количества энергии, чтобы имитировать медленную разрядку батареи для какой-либо внешней нагрузки.

В настоящее время на рынке представлены десятки электронных нагрузок, которые можно программировать и эмулировать различные режимы, такие как:

• Постоянное напряжение
• постоянный ток
• постоянная мощность
• постоянное сопротивление
• Динамический
• короткое замыкание
• крест-фактор
• коэффициент мощности

Каждый режим можно запрограммировать на динамическое изменение в зависимости от потребностей, которые необходимо удовлетворить. Это обеспечивает большую гибкость тестирования. Применения для тестирования высокой мощности возможны с программируемыми нагрузками постоянного тока мощностью более 100 Вт.

Выбор программируемой электронной нагрузки постоянного тока

Существует множество преимуществ использования программируемых электронных нагрузок постоянного тока для тестирования оборудования. Вообще говоря, производители, которые используют такие инструменты для тщательного тестирования своего оборудования перед любым видом производства, увеличивают свое конкурентное преимущество. Более того, надлежащее тестирование чаще всего дает более точное, точное и надежное оборудование.

Выбор программируемой электронной нагрузки постоянного тока, наиболее подходящей для ваших целей, довольно прост. Однако огромное количество вариантов, доступных на рынке, может быть немного ошеломляющим, особенно если вы покупаете его впервые. Определенно есть некоторые вещи, которые вы должны учитывать при выборе лучшей программируемой нагрузки для вас.

Приобретение программируемой нагрузки: вопросы для рассмотрения

• Каковы точки с самым низким и самым высоким напряжением, для считывания которых требуется программируемая электронная нагрузка постоянного тока?
• Какие измерения необходимы (измерения среднеквадратичного значения, оцифрованные и т. д.)?
• Какова максимальная текущая рабочая точка, которую может потребоваться прочитать электронной нагрузке?
• Будет ли электронная нагрузка тестировать один блок за тест или вам нужно будет протестировать несколько блоков?
• Имеет ли электронная нагрузка постоянного тока разъемы на передней панели (это может иметь решающее значение для уменьшения падения кабеля и повышения точности электронной нагрузки)?
• Можно ли быстро перенастроить вашу электронную нагрузку для изменения приложений?

После того, как вы определили, какие тесты необходимо выполнить, вы будете готовы выбрать правильную электронную нагрузку постоянного тока. Ранее мы перечислили различные режимы, которые может эмулировать программируемый электронный режим. Однако существует только четыре основных режима работы электронной нагрузки постоянного тока:

• постоянный ток (CC)
• постоянное напряжение (CV)
• постоянное сопротивление (CR)
• постоянная мощность (CP)

Режим постоянного тока (CC) — или режим управления током — это когда источник питания нагрузки в основном действует как источник тока. Ток, протекающий через выходные клеммы, поддерживается постоянным, в то время как выходное напряжение изменяется в зависимости от текущих условий нагрузки.

Режим постоянного сопротивления (CR) позволяет пользователям устанавливать значение сопротивления. Затем нагрузка будет обратно пропорционально регулировать потребляемый ток, чтобы компенсировать любое изменение испытательного напряжения.

Режим постоянного напряжения (CV) позволяет пользователю установить фиксированное напряжение. Электронная нагрузка потребляет ток, необходимый для поддержания напряжения на заданном уровне.

А режим постоянной мощности (CP) позволяет пользователям устанавливать уровень мощности, необходимый для их теста. Затем нагрузка будет пропорционально регулировать потребляемый ток, чтобы компенсировать любые изменения напряжения. Эти настройки останутся постоянными, если не произойдет событие, которое приведет к срабатыванию одного из режимов защиты.

Хорошо спроектированная программируемая электронная нагрузка постоянного тока всегда будет контролировать ток. Независимо от того, в каком режиме находится нагрузка, она всегда должна контролировать ток. Это позволяет пользователям устанавливать уровень тока, который потребляет нагрузка постоянного тока независимо от любых изменений напряжения.

Некоторые программируемые электронные нагрузки постоянного тока, такие как Array 3720A, могут поставляться с дополнительными режимами работы после четырех основных. Например, та же самая указанная модель имеет восемь основных тестовых режимов после CC, CR, CV и CP. Эти режимы:

• CCH – постоянный ток, высокий диапазон
• CCL – постоянный ток, нижний диапазон
• CV – постоянное напряжение
• CRL – постоянное сопротивление, нижний диапазон
• CRM – постоянное сопротивление, средний диапазон
• CRH — постоянное сопротивление, верхний диапазон
• КПВ – постоянная мощность-напряжение
• CPC – постоянная мощность-ток

Каждый режим работы выполняет определенную функцию во время интенсивного тестирования. Электронные нагрузки постоянного тока обычно включают в себя стандартные функции интерфейса ПК, такие как RS-232 и USB (также может быть предусмотрен GPIB). Использование компьютера для контроля и записи данных тестирования с помощью электронной нагрузки может помочь вам установить параметры управления нагрузкой постоянного тока, а также записывать все события, происходящие в течение периода тестирования.

Примеры мощных электронных тестеров нагрузки постоянного тока

Несмотря на то, что ваши собственные потребности будут диктовать, какую программируемую электронную нагрузку постоянного тока вы должны приобрести, всегда лучше выбирать модели высокой мощности. Помимо вопросов, которые мы перечислили выше, вам также необходимо принять во внимание три (3) важные характеристики программируемой нагрузки: номинальное напряжение, номинальный ток и номинальная мощность.

Номинальная мощность здесь не относится к источнику питания нагрузки. Каждая электронная нагрузка постоянного тока имеет примерно стандартный источник питания, и этот источник питания определяет максимальное напряжение и ток нагрузки. Вместо этого номинальная мощность здесь фактически относится к произведению номинального напряжения на ток.

Эта номинальная мощность поможет вам выбрать программируемую нагрузку постоянного тока, способную работать с максимальным напряжением и током, которые вам нужны.

Возьмем, к примеру, массив 3755A. Эта мощная программируемая электронная нагрузка постоянного тока предназначена для обеспечения высокой производительности и мощных функций тестирования. Его минимальное рабочее напряжение составляет менее 2 В. Его максимальный ток может быть достигнут, даже если входное напряжение равно 0 В. Он имеет мощную функцию последовательного тестирования; с минимальным временем шага 50 мс и максимальным временем шага 99999С.

Массив 3755A отличается высокой эффективностью и надежностью. Он способен работать даже в самых сложных условиях тестирования и оснащен интеллектуальной системой охлаждения, созданной для повышения удельной мощности.

Siglent SDL1020X-E 150V-30A — еще один пример мощной электронной нагрузки постоянного тока, которая настоятельно рекомендуется. Его входной диапазон составляет 150 вольт, 30 ампер и 200 ватт. Помимо нескольких удобных функций, таких как режим динамического тестирования до 24 кГц и функция разрядки батареи, эта модель обеспечивает стабильность и надежность в широком диапазоне встроенных приложений. Он имеет несколько режимов и специальных конфигураций, которые позволяют ему соответствовать всем требованиям тестирования.

Эта программируемая электронная нагрузка постоянного тока идеально подходит для тестирования портативных устройств, светодиодного освещения, автомобильной электроники и аэрокосмической техники.

И, наконец, ITECH IT8512B-PLUS 500V 15A. Эта электронная нагрузка, входящая в серию ITECH IT8500+, настолько мощна, насколько это возможно. Эта программируемая нагрузка, разработанная для приложений среднего и высокого уровня, предлагает несколько решений в зависимости от требований к конструкции и тестированию.
Благодаря таким удобным функциям, как дистанционное измерение, динамический режим до 10 кГц и объем памяти на 100 групп, эта модель может легко справляться со строгими статическими и динамическими испытаниями оборудования. Пользователи могут выполнять онлайн-измерения характеристик напряжения и всестороннее тестирование источников питания, аккумуляторов постоянного тока, преобразователей постоянного тока, зарядных устройств и других подобных источников.
