Как работают современные электронные весы. Какие основные элементы входят в их состав. Какие типы датчиков используются в электронных весах. Как выбрать электронные весы для разных целей.

Содержание

Принцип работы электронных весов

Современные электронные весы значительно отличаются по принципу работы от механических весов прошлого. Вместо гирь, рычагов и пружин в них используются электронные датчики и микропроцессоры. Как же работают электронные весы?

Основной принцип работы электронных весов заключается в преобразовании силы тяжести взвешиваемого объекта в электрический сигнал. Это происходит с помощью специальных датчиков — тензометрических или пьезоэлектрических. При помещении груза на платформу весов, датчик деформируется под его весом. Эта деформация преобразуется в изменение электрического сигнала.

Полученный электрический сигнал обрабатывается микропроцессором весов и преобразуется в цифровое значение веса, которое выводится на дисплей. Весь процесс происходит практически мгновенно.

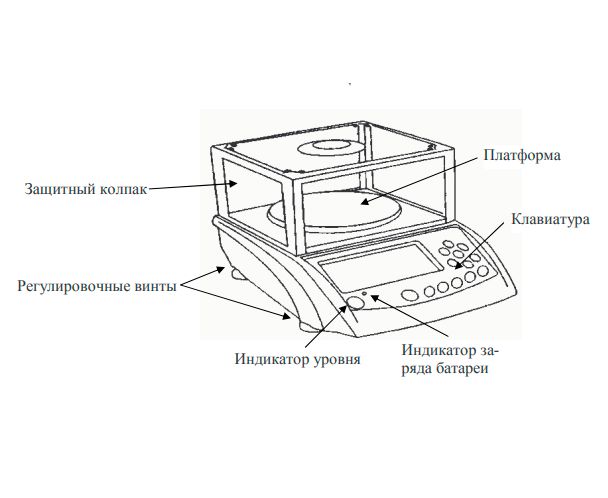

Основные элементы электронных весов

В состав современных электронных весов входят следующие основные элементы:

  • Грузоприемная платформа — на нее помещается взвешиваемый объект
  • Весоизмерительный датчик (тензодатчик) — преобразует силу тяжести в электрический сигнал
  • Аналого-цифровой преобразователь — преобразует аналоговый сигнал датчика в цифровой код
  • Микропроцессор — обрабатывает полученные данные
  • Дисплей — отображает результат взвешивания
  • Клавиатура — для управления весами и ввода данных
  • Источник питания — обеспечивает работу электронных компонентов

Качество и характеристики этих элементов во многом определяют точность, надежность и функциональность электронных весов.

Типы датчиков в электронных весах

Ключевым элементом электронных весов является весоизмерительный датчик. Наиболее распространены следующие типы датчиков:

Тензометрические датчики

Принцип работы тензодатчика основан на изменении электрического сопротивления проводника при его деформации. При нагрузке на весы упругий элемент датчика деформируется, что приводит к изменению сопротивления тензорезисторов. Это изменение преобразуется в электрический сигнал, пропорциональный приложенной нагрузке.


Пьезоэлектрические датчики

В пьезоэлектрических датчиках используется способность некоторых материалов генерировать электрический заряд при деформации. Величина заряда пропорциональна приложенной силе, что позволяет измерять вес.

Вибрационно-частотные датчики

Принцип работы основан на изменении частоты колебаний струны или камертона при нагрузке. Изменение частоты пропорционально весу и преобразуется в цифровой сигнал.

Преимущества электронных весов

По сравнению с механическими весами, электронные весы обладают рядом важных преимуществ:

  • Высокая точность измерений
  • Быстрое получение результата
  • Возможность подключения к компьютеру и другим устройствам
  • Дополнительные функции (подсчет количества, процентное взвешивание и др.)
  • Компактные размеры
  • Удобство использования

Эти преимущества сделали электронные весы стандартом для большинства сфер применения.

Сферы применения электронных весов

Благодаря своей универсальности, электронные весы нашли широкое применение в различных отраслях:


  • Торговля (магазины, рынки, супермаркеты)
  • Промышленность (складской учет, фасовка продукции)
  • Транспорт и логистика (взвешивание грузов)
  • Сельское хозяйство (взвешивание урожая, кормов)
  • Медицина (взвешивание пациентов, дозирование лекарств)
  • Лаборатории (точные измерения в научных целях)
  • Пищевая промышленность (дозирование ингредиентов)

Для каждой сферы применения разработаны специализированные модели электронных весов с оптимальными характеристиками.

Как выбрать электронные весы?

При выборе электронных весов следует учитывать несколько ключевых параметров:

Максимальная нагрузка

Это максимальный вес, который могут измерить весы. Выбирайте весы с запасом по максимальной нагрузке, чтобы не допустить перегрузки.

Точность измерения

Определяется ценой деления шкалы весов. Чем меньше цена деления, тем точнее измерения. Выбирайте точность в зависимости от ваших потребностей.

Размер платформы

Должен соответствовать размерам взвешиваемых объектов. Для крупногабаритных грузов нужны весы с большой платформой.


Дополнительные функции

Многие современные весы имеют функции подсчета количества, процентного взвешивания, запоминания веса тары и другие. Выбирайте модель с нужным набором функций.

Условия эксплуатации

Учитывайте влажность, запыленность, температурный режим помещения. Для сложных условий нужны весы в защищенном исполнении.

Обслуживание и поверка электронных весов

Для обеспечения точности измерений электронные весы требуют регулярного обслуживания и поверки. Основные мероприятия включают:

  • Калибровку весов с помощью эталонных гирь
  • Очистку платформы и корпуса весов
  • Проверку целостности кабелей и разъемов
  • Замену элементов питания (для автономных весов)
  • Периодическую поверку в специализированных центрах

Регулярное обслуживание позволяет поддерживать весы в рабочем состоянии и обеспечивать точность измерений.

Тенденции развития электронных весов

Технологии в области электронного взвешивания продолжают развиваться. Основные тенденции включают:

  • Повышение точности измерений
  • Уменьшение размеров и веса весов
  • Увеличение функциональности
  • Интеграцию с компьютерными системами и сетями
  • Использование беспроводных технологий передачи данных
  • Применение новых материалов для датчиков

Эти инновации делают электронные весы еще более эффективными и удобными в использовании.


Заключение

Электронные весы стали неотъемлемой частью многих отраслей благодаря своей точности, надежности и функциональности. Понимание принципов их работы и основных характеристик позволяет выбрать оптимальную модель для конкретных задач. При правильном выборе и обслуживании электронные весы обеспечивают точные измерения веса в течение длительного времени.


Как работают электронные весы и как их выбрать

Админ.

Вступление

Очевидно, что времена механических весов в цивилизованной торговле и современном производстве уходят в лета. На смену чашам, гирькам и стрелкам на циферблате весов, пришли цифры электронных табло. Понятно, что точность взвешивания стала лучше, однако не всем понятно, как работают электронные весы. Об этом поговорим в этой статье.

Общие понятия про электронные весы

Современные электронные весы нашли своё применение в самых различных отраслях промышленности и хозяйствования. Весы поверенные электронные находят свое применение в торговле и производстве. Ими можно взвесить продукты в магазинах, мешки и коробки на базах, автомашины и железнодорожные платформы, мензурки в лабораториях.

При выборе и покупке электронных весов важно выбрать их тип. Тип весов определяет какой вид груза на них можно взвешивать, а по названию типа весов понятно для чего они нужны.

Типы электронных весов

Можно выделить шесть типов электронных весов.

  • Торговые: позволяют сразу взвешивать товар и высчитывать его стоимость по цене. Могут работать со внешними электронными устройствами.
  • Фасовочные: порционные весы с единой функцией -взвешивание;
  • Товарные: те же торговые, но для больших весов;
  • Платформенные: большая платформа с тензорезистивными датчиками;
  • Паллетные: для взвешивания паллет с грузами;
  • Крановые: электронные весы на краны;
  • Рокла: весы для погрузочной тележки.
  • Лабораторные: электронные весы малых весов и точных взвешиваний.

Работают электронные весы почти одинаково.

Как работают электронные весы

Работа механических весов основана на сравнении контрольного и взвешиваемого веса в рычажных весах и сжатии пружины от веса в механических пружинных весах.

В электронных весах нет ни гирь, ни пружин. Однако есть датчики, которые преобразуют силу которую оказывает взвешиваемый предмет в электронный сигнал. После обработки этого сигнала, цифровые показатели веса выводятся на электронное табло. Управление весами осуществляется при помощи клавиатуры.

Итак, основным элементом электронных весов является датчик. Типы используемых датчиков, дают тип электронным весам. Наиболее популярны и востребованы три типа датчиков:

Струнный датчик: под действием измеряемого веса в датчике начинает колебаться металлическая струна. Неудачный вариант весов из-за сложного преобразования колебаний в электронный сигнал и сильного влияния внешних не весовых воздействий на струну.

Кварцевый (пьезокварцевый): в этих электронных весах под действие веса (читай силы) меняется частота кварцевого элемента в датчике. Недостатки такие же, как в струне.

Тензометрический: самый надежный и используемый тип датчиков в электронных весах. Здесь под воздействие силы меняется электрическое сопротивление в элементе датчика. Как следствие датчики не чувствительны к внешним, не весовым воздействиям.

По внешнему виду тензодатчик простых напольных весов — это пластина с тремя отходящими от него проводами. Элемент очень небольшой, но чрезвычайно важный.

Тензодатчики для автомобильных весов вы видите на фото. Их размер заметно больше.

Схема подключение автомобильного датчика вы видите на рисунке.

Как выбрать электронные весы

  • Во-первых, выбираем электронные весы по их назначению (типу).
  • Во-вторых, по допустимому весу взвешивания;
  • В-третьих, по типу электронного табло (индикаторов). Здесь вы бор из светодиодных (дорого), жидкокристаллические (невысокая цена и малое энергопотребление), газоразрядные (недорогие, яркие, надежные и работают при любой температуре).

Заключение

Вместо заключения хочу уточнить, что такое поверенные электронные весы. Поверка и калибровка электронных весов осуществляется по географической широте места их эксплуатации. Если вы купите весы на Украине, а взвешивать будете на Южном полюсе, то отклонение силы тяжести от широты будет значительной. Для поверки весов нужна эталонная гиря. Вес гири и на полюсе и на экваторе будет одинаковый.

©ehto.ru

Еще статьи



Сборникпубликации, сборник, статьи

Напольные весы: принципы работы | kkmsale.ru

Весы напольные — это оборудование для определения массы товаров, от 60 до 600 килограмм. Взвешивающее оборудование напольного типа чаще всего оснащено большой платформой для размещения крупных грузов и экраном, применяемым для демонстрации полученных данных, для удобства использования размещённом на стойке с регулируемой высотой. Некоторые модели оснащены выносным дисплеем, который можно разместить в любом удобном месте и положении. Сфера применения подобного оборудования — крупные логистические компании, складские комплексы, производственные цеха, гипермаркеты и т.

д.


Принцип работы напольных весов

Существует два вида напольных весов:

Строение электронных весов:

  • Экран – используется для отображения полученных данных.

  • Корпус – защищает механизмы от воздействия негативных проявлений внешней среды.

  • Взвешивающая платформа – используется для размещения товаров, обычно выполнена из нержавеющей стали.

  • Датчики – участвуют в определении веса продукта.

  • Печатная плата – вкупе с микросхемой и ресурсом памяти обеспечивает корректировку работы пластин, участвует в отображении полученных данных на экран.

Принцип работы напольных весов заключается в определении изменений силы тяжести, происходящих после размещения товаров на платформе. Устройство преобразует полученные данные в электрический сигнал, после чего информация поступает на экран.

Напольные весы бывают разных моделей и, в соответствии с комплектацией, могут обладать следующими возможностями:

  • Определение количества поштучного товара в партии и вычисление его цены.

  • Возможность обнуления полученных данных.

  • Выявление среднего веса с минимальными погрешностями при нестабильных нагрузках.

  • Тарирование.

  • Сохранение стоимости за единицу товара по каталогу.

  • Высчитывание сдачи для клиента.

  • Суммирование показателей.

Обычно напольные весы имеют дисплей с регулируемым наклоном и функцией подсветки, что позволяет осуществлять работу в помещениях с разной степенью освещённости.

В зависимости от модели оборудования, напольные весы могут работать от сети (стационарные), либо от аккумуляторных батарей (автономные). Вторые имеют преимущество при установке в помещениях с частыми перебоями электроэнергии, а также при выполнении работы разъездного характера. Отдельные модели имеют возможность подсоединения к ПК при помощи разъёма RS232.


Типы напольных весов

Напольные весы, представленные на сегодняшний день, имеют широкую ассортиментную линейку и насчитывают десятки различных моделей.

Типы напольных весов:

  • Платформенные. Наиболее распространённое оборудование, используемое для взвешивания товаров. Подобные устройства предоставляют высокоточные показатели, область их использования: определение массы продуктов, а также поштучных и негабаритных товаров.

  • Низкопрофильные. К особенностям данного оборудования можно отнести то, что платформа обычно находится не выше 6 сантиметров, а экран имеет отдельную стойку.

  • Стержневые. Весы оснащены двойной платформой, шириной до 20 сантиметров. Область использования измерение массы длинномерных товаров.

  • Паллетные — предусмотрены специально для завешивания партий товаров, помещенных на паллеты или евро-поддоны.

Напольные весы обычно имеют высокие показатели защиты (минимум IP 67).

Использование электронных напольных весов

Следует не только знать, что такое напольные весы, но понимать, как они работают, это позволит осуществлять максимально точные замеры массы продукта.

Правила использования напольных весов:

  • Поставьте устройство в горизонтальном положении на гладкой ровной поверхности. Допускается фиксация оборудования при помощи крепежа непосредственно к кассовой стойке.

  • Напольные весы имеют максимальный и минимальный предел взвешивания, поэтому нельзя помещать на платформу товары, не соответствующие этим показателям.

  • Поместите напольные весы ровно в центр платформы, это позволит избежать перекосов и осуществить максимально точное измерение.

Помимо прочего, следует оберегать взвешивающее оборудование от пыли, влаги и резких перепадов температур. После того как оборудование было занесено в помещение, не следует сразу включать его в электросеть, обязательно подождите 30 минут, иначе может произойти короткое замыкание.

Для поддержания работоспособности напольных весов необходимо эксплуатировать их в соответствии с руководством по использованию и остальной, приложенной технической документацией.

На что обращать внимание при выборе напольных весов.

Немногие пользователи знают, по каким критериям следует выбирать напольные весы. Ниже мы расскажем, на какие характеристики следует смотреть при выборе взвешивающего оборудования:

  • Предел взвешивания. Любое взвешивающее оборудование имеет максимальный и минимальный пределы измерения массы продуктов, для каждой сферы деятельности он свой. Поэтому при выборе весов, необходимо обращать внимание на данный показатель.

  • Класс точности. Существует три класса точности взвешивающего оборудования, где I-й класс осуществляет максимально точные измерения (лабораторные исследования), II-й класс допускает небольшую погрешность, и III-й класс демонстрирует низкие показатели точности (торговля).

  • Размеры устройства.

  • Мобильность. Существуют как стационарные, так и автономные модели (работают без подзарядки от 2-3 дней, до нескольких месяцев).

  • Наличие экрана для клиента. Модели с экраном используются для обеспечения потребностей супермаркетов и гипермаркетов.

  • Условия эксплуатации. При выборе взвешивающего оборудования, необходимо заранее узнать, в каких условиях предполагается его использование, потому что существуют модели с разной степенью защиты. Например, с повышенными показателями IP, обладающие противоударными свойствами, а также предусматривающее работу в условиях перепадов температур и способные работать в температурном диапазоне от -10°С до +40°С.

Также стоит смотреть на наличие вспомогательных функций устройства, таких как суммирование, а также подсчёт стоимости товара и сдачи для клиента.

Рейтинг электронных напольных весов

Ниже мы привели рейтинг наиболее востребованных устройств от лучших производителей весового оборудования.

  1. M-ER-335 — весы напольные II-класса точности, со складной стойкой. Сфера применения: складские зоны, рыночные комплексы, розничная торговля и другие хозяйственные отрасли. Модель отличается лёгкостью осуществления настроек, а также удобным интеллектуальным интерфейсом. Дисплей имеет три строки, показывающие вес, цену и стоимость. Устройство может высчитывать стоимость реализуемых товаров, вычитать вес тары, суммировать покупки, осуществлять подсчет стоимости нескольких товаров и размер сдачи. Модель имеет светодиодный дисплей и платформу, изготовленную из нержавеющей стали. Благодаря энергоемкому аккумулятору, может работать автономно до двух месяцев.

  2. CAS PB 150 — Напольные весы II-класса точности, максимальный вес измерения 150 килограмм. Сфера применения: предприятия общественного питания и торговли. Устройство оснащено ярким жидкокристаллическим экраном, подсоединенным витым проводом, что позволяет установить его в любом удобном месте. Благодаря наличию аккумулятора, могут использоваться автономно, зарядное устройство прилагается в комплекте. Среди дополнительных функций, усреднение веса при нестабильной нагрузке, показ кода ошибки на экран, тарирование и обнуление показателей. Могут подсоединяться к ПК через порт RS232.

  3. Штрих-М МП 150-20.50 — экономичное оборудование, предусмотренное для использования в сферах торговли, промышленности и сельского хозяйства. Платформенные весы II-класса точности, имеют ЖК-дисплей и производительный RISC-процессор с системой SMART, обеспечивающей максимально быструю подзарядку аккумуляторной батареи (работа до 50 часов). При возникновении неполадок, устройство выводит на экран код с ошибкой. Из дополнительных функций предусмотрены суммирование и сравнение веса.

  4. «Красная Армия» — бюджетные напольные весы Российского производства, II-класс точности. Сфера применения: выездная торговля, выставки, ярмарки, промышленные зоны, логистические центры и сфера общественного питания. Платформа изготовлена из нержавеющей стали, устройство оснащено ЖК-экраном с подсветкой. Благодаря простому интуитивному интерфейсу, использовать оборудование можно без специальной подготовки. Из дополнительных функций: тарирование, возможность высчитывать процентное соотношение, настройка подсветки экрана, и др.

В заключение можно сказать, что при покупке напольных весов необходимо исходить из потребностей конкретного бизнеса, а также обращать внимание на характеристики и производительность оборудования.
