1. Электронные вольтметры

Студент: Рагимов Заур
Группа: 624.3

2. ЭЛЕКТРОННЫЕ ВОЛЬТМЕТРЫ ПЕРЕМЕННОГО ТОКА

В
разнообразных условиях
радиотехнической практики одним из
самых необходимых приборов является
многопредельный вольтметр
переменного тока, сохраняющий в
широком диапазоне низких и высоких
частот большое входное
сопротивление и достаточно высокую
точность измерений.
Эквивалентная схема
входа
высокочастотного
вольтметра.
Электростатические вольтметры основаны на
принципе электростатического взаимодействия
заряженных металлических тел и выполняются
классов точности 0,5; 1,0 и 1,5. Их частотный
диапазон лежит в пределах от единиц герц до 1-30
МГц. Для исследуемой цепи они представляют
лишь ёмкостную нагрузку, не превосходящую 1030 пФ.
Недостатками
вольтметров являются
трудность изменения предела
измерений, из-за чего приборы
выполняются, как правило,
однопредельными, и низкая
чувствительность (верхний предел
измерений не менее десятков вольт), что
определяет преимущественное их
использование для измерения высоких
напряжений. Электростатические
вольтметры пригодны для измерения и
постоянных напряжений, особенно
высоких, например на анодах
кинескопов; при этом их входное
сопротивление можно практически
считать бесконечно большим.
Термоэлектрические
вольтметры имеют
ограниченное применение на частотах от 20
Гц до 1-20 МГц. Их основные недостатки малое входное сопротивление, обычно не
более 10 кОм, и низкая перегрузочная
способность.
По
принципу действия электронные
вольтметры разделяются на две основные
группы: вольтметры типа «усилитель детектор», в которых измеряемое
напряжение вначале усиливается, а затем
выпрямляется для целей индикации
измерителем постоянного тока, и
вольтметры типа «детектор — усилитель», в
которых измеряемое напряжение
выпрямляется, а затем усиливается на
постоянном токе. В зависимости от
используемого вида активных элементов
различают вольтметры транзисторные и
ламповые.
Вольтметры
типа «детектор — усилитель» часто
выполняются как универсальные вольтметры
переменного и постоянного тока или как
комбинированные приборы, позволяющие
измерять помимо переменных и постоянных
напряжений и некоторые параметры
элементов радиоцепей.
Электронные вольтметры широкого
применения имеют, как правило, шкалы,
отсчёт по которым производится в
среднеквадратических значениях
измеряемого синусоидального
напряжения. Некоторые приборы
снабжаются дополнительной шкалой с
отсчётом в значениях относительного
уровня передачи (в децибелах).
К специальным типам электронных
вольтметров относятся вольтметры:
— Cелективные
— Импульсные
— Логарифмические
— Фазочувствительные
— Компенсационные
— Цифровые

10. Входные делители напряжения электронных вольтметров.

Недостатком резистивного ВДН является зависимость
коэффициента деления от частоты f измеряемого
напряжения вследствие влияния входной ёмкости Св
вольтметра, сопротивление которой на высоких частотах
может оказаться соизмеримым с сопротивлениями R2 и
Rв. С учётом ёмкости Св фактический коэффициент
деления
Выпрямительные вольтметры пригодны для
измерения лишь сравнительно больших
переменных напряжений — не менее десятых
долей вольта. Если же подводимое к ним
напряжение подвергать предварительному
усилению, то создаётся возможность измерения
малых переменных напряжений. Образуемый
при этом прибор представляет собой
электронный милливольтметр типа «усилитель детектор».
Функциональная схема многопредельного электронного
вольтметра типа «усилитель-детектор».
Минимально возможное значение измеряемых
вольтметром напряжений ограничивается уровнем
собственных шумов усилителя, который зависит от
шумовых свойств транзистора или лампы входного
каскада. Для уменьшения влияния различных
наводок и фона переменного тока осуществляют
тщательную экранировку вольтметра и хорошую
фильтрацию напряжений питания.
Электронные вольтметры находят широкое
применение в различных сферах контроля и
измерения. Вольтметры прошли долгий путь
развития.

14. Спасибо за внимание

English     Русский Правила

Энергетическое образование

2. Напряжение

Вольтметр — измерительный прибор непосредственного отсчёта для определения напряжения или ЭДС в электрических цепях. Подключается параллельно нагрузке или источнику электрической энергии.

Идеальный вольтметр должен обладать бесконечным внутренним сопротивлением. В реальном вольтметре, чем выше внутреннее сопротивление, тем меньше влияния прибор будет оказывать на измеряемый объект и, следовательно, тем выше будет точность и разнообразнее области применения.

Аналоговые электромеханические вольтметры

• Магнитоэлектрические, электромагнитные, электродинамические и электростатические вольтметры представляют собой измерительные механизмысоответствующих типов с показывающими устройствами. Для увеличения предела измерений используются добавочные сопротивления. Технические характеристики аналогового вольтметра во многом определяются чувствительностью магнитоэлектрического измерительного прибора. Чем меньше его ток полного отклонения, тем более высокоомные добавочные резисторы можно применить. А значит, входное сопротивление вольтметра будет более высоким. Тем не менее, даже при использовании микроамперметра с током полного отклонения 50 мкА (типичные значения 50. .200 мкА), входное сопротивление вольтметра составляет всего 20 кОм/В (20 кОм на пределе измерения 1 В, 200 кОм на пределе 10 В). Это приводит к большим погрешностям измерения в высокоомных цепях (результаты получаются заниженными), например при измерении напряжений на выводах транзисторов и микросхем, и маломощных источников высокого напряжения.
• Выпрямительный вольтметр представляет собой сочетание измерительного прибора, чувствительного к постоянному току (обычно магнитоэлектрического), и выпрямительного устройства.
• Термоэлектрический вольтметр — прибор, использующий ЭДС одной или более термопар, нагреваемых током входного сигнала.

Аналоговые электронные вольтметры содержат, помимо магнитоэлектрического измерительного прибора и добавочных сопротивлений, измерительный усилитель (постоянного или переменного тока), который позволяет иметь более низкие пределы измерения (до десятков — единиц милливольт и ниже), существенно повысить входное сопротивление прибора, получить линейную шкалу на малых пределах измерения переменного напряжения.

Электронные вольтметры

Принцип работы вольтметров дискретного действия состоит в преобразова­нии измеряемого постоянного или медленно меняющегося напряжения в электрический код с помощью аналого-цифрового преобразователя, который отображается на табло в цифровой форме.

Диодно-компенсационные вольтметры переменного тока

Принцип действия диодно-компенсационных вольтметров состоит в сравнении с помощью вакуумного диода пикового значения измеряемого напряжения с эталонным напряжением постоянного тока с внутреннего регулируемого источника вольтметра. Преимущество такого метода состоит в очень широком рабочем диапазоне частот (от единиц герц до сотен мегагерц), с весьма хорошей точностью измерения, недостатком является высокая критичность к отклонению формы сигнала от синусоиды.

В настоящее время разработаны новые типы вольтметров, такие как В7-83 (пробник 20 мм) и ВК3-78 (пробник 12 мм), с характеристиками аналогичными диодно-компенсационным. Последние в скором времени могут быть допущены к примирению в качестве рабочих эталонов. Из иностранных аналогов можно выделить вольтметры серии URV фирмы Rohde&Schwarz с пробниками диаметром 9 мм.

Импульсные вольтметры

Импульсные вольтметры предназначены для измерения амплитуд периодических импульсных сигналов с большой скважностью и амплитуд одиночных импульсов.

Фазочувствительные вольтметры

Фазочувствительные вольтметры (векторметры) служат для измерения квадратурных составляющих комплексных напряжений первой гармоники. Их снабжают двумя индикаторами для отсчета действительной и мнимой составляющих комплексного напряжения. Таким образом, фазочувствительный вольтметр дает возможность определить комплексное напряжение, а также его составляющие, принимая за нуль начальную фазу некоторого опорного напряжения. Фазочувствительные вольтметры очень удобны для исследования амплитудно-фазовых характеристик четырехполюсников, например усилителей.

Селективные вольтметры

Селективный вольтметр способен выделять отдельные гармонические составляющие сигнала сложной формы и определять среднеквадратичное значение их напряжения. По устройству и принципу действия этот вольтметр аналогичен супергетеродинному радиоприёмнику без системы АРУ, в качестве низкочастотных цепей которого используется электронный вольтметр постоянного тока. В комплекте с измерительными антеннами селективный вольтметр можно применять как измерительный приёмник.

Что такое электронный вольтметр? — Определение, работа, типы и преимущества

Определение: Вольтметр , который использует усилитель для повышения чувствительности , известен как электронный вольтметр. Он используется для измерения напряжения устройств как переменного, так и постоянного тока. Электронный вольтметр дает точные показания благодаря высокому входному сопротивлению.

Вольтметр с подвижной катушкой не может обнаружить низкие напряжения. Электронный вольтметр решает эту проблему. 9Электронный вольтметр 0003 имеет высокое входное сопротивление, из-за чего он обнаруживает сигналы очень слабой силы , следовательно, дает точные показания. Высокий импеданс означает, что схема противостоит входному источнику питания.

Электронный вольтметр использует транзистор или вакуумную трубку. Вольтметр транзисторного типа (ТВМ) имеет сопротивление, из-за которого не может измерять ток. А вакуумный вольтметр (ВВМ) имеет низкое сопротивление. Следовательно, он используется для измерения тока.

Работа электронного вольтметра

Величина измеряемого напряжения прямо пропорциональна отклонению стрелки. Стрелка фиксируется на калиброванной шкале. Точка, в которой стрелка отклоняется, указывает величину входного напряжения.

В вольтметрах с подвижной катушкой от цепи измеряемых величин отбирается большая мощность, из-за чего возникает ошибка в их показаниях. Эта проблема решена в электронном вольтметре.

В электронном вольтметре стрелка отклоняется за счет питания от цепи вспомогательного усилителя. Выходные напряжения схемы усилителя аналогичны напряжению тестовой схемы. Дополнительная мощность не проходит через дефлектор, из-за чего счетчик дает точные показания.

Типы электронных вольтметров

Электронные вольтметры подразделяются на два типа. Это

• Аналоговый электронный вольтметр
• Цифровой электронный вольтметр

Аналоговый электронный вольтметр  – Измеритель, выходной сигнал которого определяется отклонением стрелки на калиброванной шкале, известен как аналоговый электронный измеритель. Это прибор для измерения напряжения с высоким импедансом цепи. Измеритель использует электронный усилитель для управления входными сигналами. Аналоговый электронный вольтметр далее подразделяется на аналоговый электронный вольтметр переменного и постоянного тока.

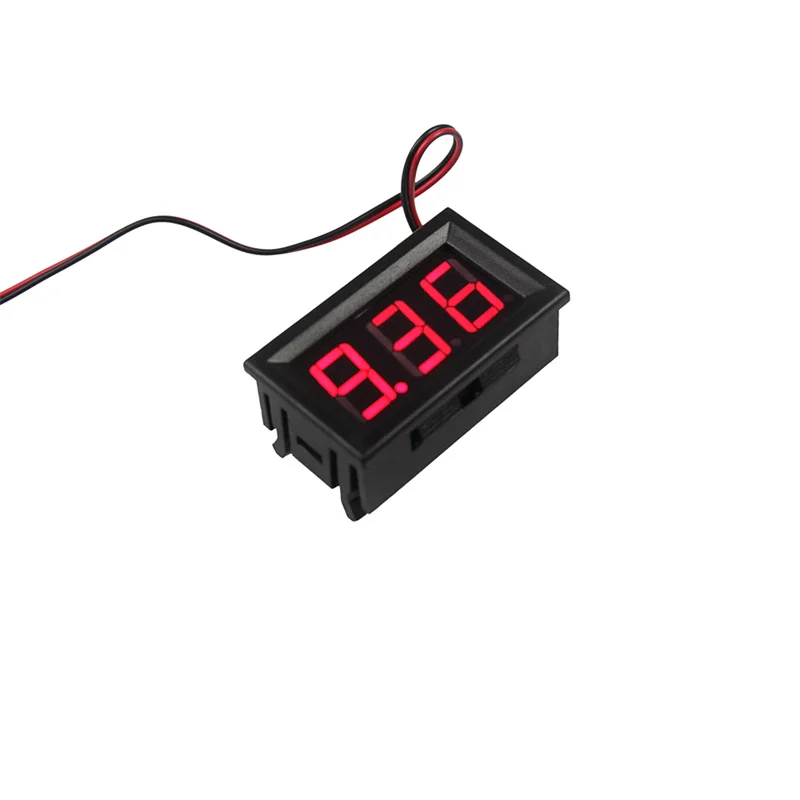

Цифровой электронный вольтметр – Вольтметр, который дает цифровой выход , измеряющий напряжение , известен как электронный вольтметр. Выход цифрового электронного вольтметра имеет форму числового значения. Цифровые электронные приборы уменьшают человеческую ошибку и ошибку параллакса, потому что показания отображаются непосредственно в числовой форме.

Преимущества электронного вольтметра

Ниже приведены преимущества электронного вольтметра.

1. Обнаружение сигналов низкого уровня – Электронный вольтметр использует усилитель, который позволяет избежать ошибки нагрузки. Усилитель обнаруживает очень слабые сигналы, которые создают ток около 50 мкА. Обнаружение сигналов низкого уровня необходимо для определения истинного значения измерения.
2. Низкое энергопотребление – Электронный вольтметр имеет вакуумные лампы и транзистор, обладающий усилительными свойствами. Он использует вспомогательный источник для отклонения указателя. Измеряемое напряжение управляет отклонением чувствительного элемента. Таким образом, схема электронного вольтметра потребляет очень мало энергии.
3. Высокочастотный диапазон –   Работа электронного вольтметра не зависит от диапазона частот из-за транзистора. Наряду с напряжением через него также можно измерять сигнал очень высокой и низкой частоты.

Электронный вольтметр измеряет мощность только тогда, когда они имеют замкнутую цепь, т. е. ток течет через их измеритель.

Что такое электронный вольтметр? (с картинками)

`;

Промышленность

Факт проверен

Алексис В.

Дата последнего изменения: 17 ноября 2022 г.

Электрический вольтметр — это электрическое устройство, используемое для измерения напряжения или тока, протекающего между двумя точками или контактами в электрической цепи.

Вольтметры производятся в нескольких различных форматах, каждый из которых используется для различных приложений. Электронные вольтметры могут быть как аналоговыми, так и цифровыми. Они предназначены для прямого контакта с электричеством и энергией в цепи, чтобы измерить емкость, сопротивление, допуск, напряжение и электрический потенциал этой цепи.

Некоторые вольтметры создаются как постоянные приспособления в цепях и размещаются на печатных платах, где они используются для определения постоянного тока, протекающего между двумя точками в цепи. Портативные вольтметры, с другой стороны, содержатся в небольших, обычно ручных устройствах, которые используют две внешние точки контакта.

Эти контактные точки могут быть размещены на двух разных контактах цепи для отображения напряжения или электрического потенциала этой цепи.

Электронный вольтметр может проверять электрический потенциал постоянного и переменного тока. Электронный вольтметр также способен вычислять оба тока для измерения напряжения в цепи. Из-за того, что электронный вольтметр может измерять различные аспекты цепи, и может делать это независимо от того, какое питание подается на цепь, такие вольтметры также считаются мультиметрами. Вольтметр может выполнять измерения только тогда, когда цепь замкнута, а это означает, что через цепь должна проходить мощность, чтобы метр мог считать потенциал напряжения цепи.

Другие виды использования и приложения, связанные с электронным вольтметром, включают тестирование цепей. Тесты проверяют наличие напряжения или мощности до того, как инженер-электрик или электрик начнет работать со схемой. Электронный вольтметр также можно использовать, чтобы предоставить студентам в электрической лаборатории наглядные примеры того, где могут храниться напряжения и энергия, которые могут быть опасными.

Однако цифровые и аналоговые методы не являются единственными методами использования электронного вольтметра.

Существуют электростатические вольтметры, которые могут измерять электрический потенциал цепи без физического контакта провода с самой цепью. Осциллограф, например, представляет собой вольтметр, который считается гораздо более совершенным, чем обычный вольтметр, потому что он способен отслеживать, сколько раз ток меняет свое течение или направление в цепи переменного тока. Типичный вольтметр не может проводить измерения так быстро.

Наиболее часто покупаемые и используемые вольтметры называются электромагнитными вольтметрами. Эти вольтметры долговечны и способны выдерживать значительные нагрузки.
