Добрый день уважаемые читатели! Сегодня на обзоре очень полезный измерительный прибор для любого мастера — цифровой штангенциркуль с ЖК-дисплеем. Этот прибор недорогой, имеет хорошую точность для «черновых» работ и будет полезен мастерам в возрасте, у которых зрение уже «подводит», а также для «быстрых» измерений различных деталей. Обзор пользовательский, поэтому заранее прошу меня простить, если какие-то моменты упустил.
Цифровой (электронный) штангенциркуль поставляется в простой блистерной упаковке:
На обратной стороне указаны конструктивные элементы, а также основные характеристики прибора:

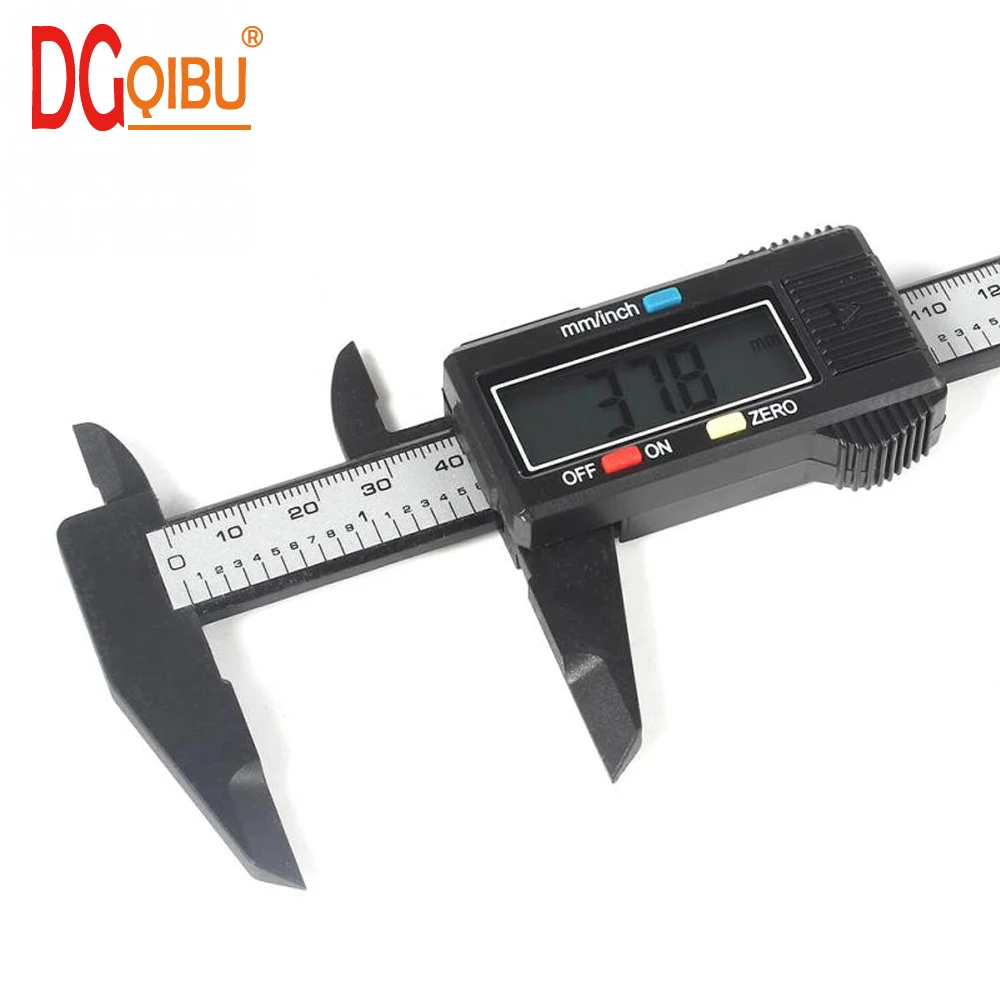

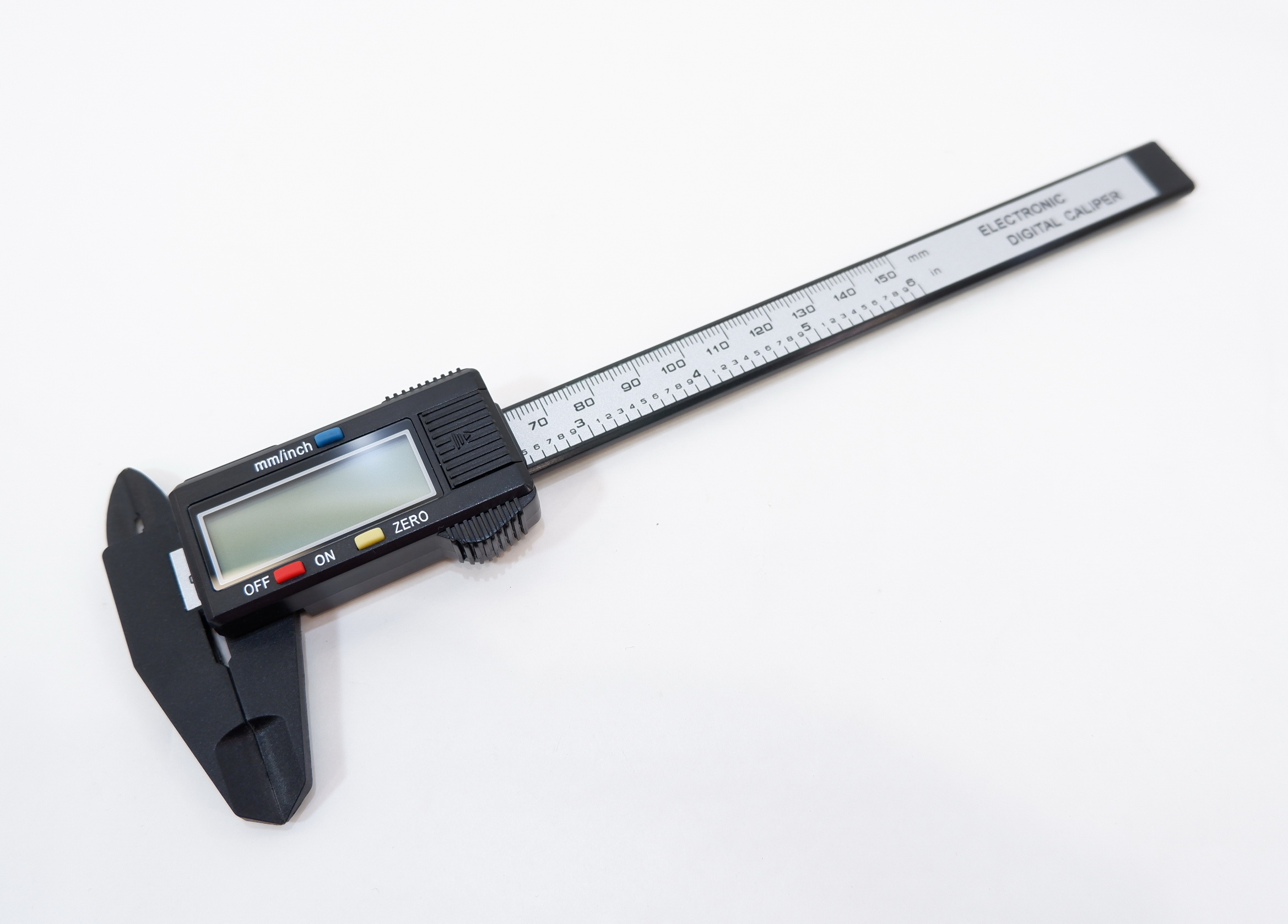

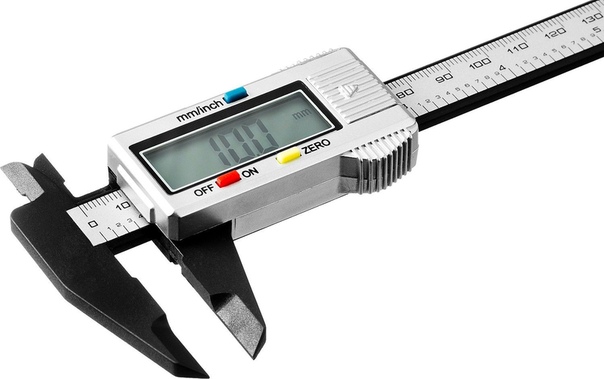

Прибор выглядит вполне обычно и по внешнему виду мало чем отличается от традиционных нониусных штангенциркулей:
Купить можно ЗДЕСЬ
Альтернатива здесь
Основное отличие заключается в наличие цифрового дисплея, закрепленного на той же подвижной рамке, на который и выводятся показания:
Основное назначение осталось то же — определение линейных размеров деталей (внешних, внутренних, глубин) с установленной точностью. С этим обозреваемый штангенциркуль справляется на отлично.
С обратной стороны указаны основные параметры:
Нам интересны, в первую очередь, точность (accuracy) и разрешение (resolution), которые составляют 0,2мм и 0,1мм соответственно. Для домашнего применения или черновых работ этого вполне достаточно.

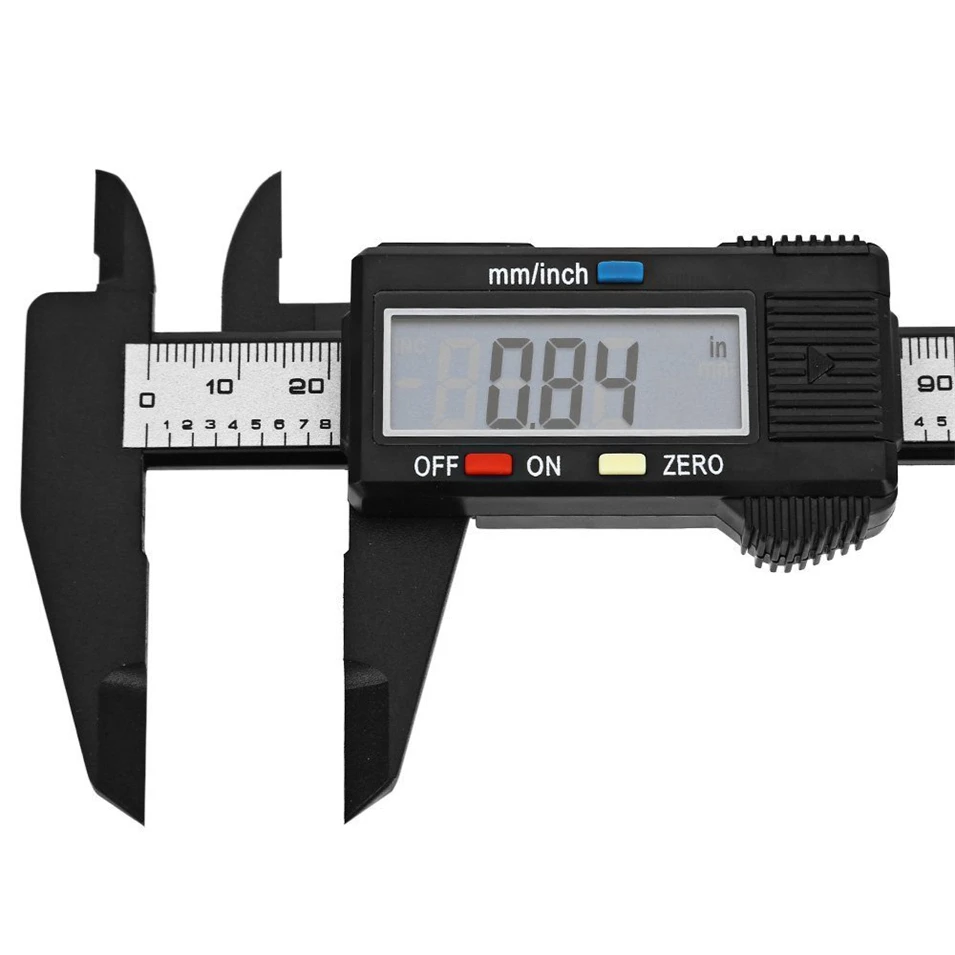

Основные элементы штангенциркуля:
Кнопка питания отвечает за включение и выключение прибора. Кнопка установки нуля позволяет сбросить показания в «0» в любом положении штангенциркуля, позволяя компенсировать ранее измеренную часть детали или устройства:
Кнопки перевода величин (миллиметры и дюймы) также будут полезны в некоторых случаях:
Питание прибора осуществляется от одной батарейки SR44/LR44 или подобных:
Повышенного разряда в выключенном состоянии не выявлено, но при длительном хранении все же лучше вынимать батарейку.
С верхнего торца присутствует специализированный разъем:
Обычно это диагностические разъемы, либо для дистанционной передачи показаний.
Что касается материала корпуса, то здесь заявлен карбон – одна из модификаций углепластика, отличающегося высокой прочностью, жёсткостью и малой массой. Губки, соответственно, также выполнены из карбона:
Сведение губок достаточно хорошее:
Подвижная губка движется относительно штанги благодаря специальному пазу:
Движение мягкое, люфт отсутствует. В задней части присутствует ограничитель и глубиномер:
Присутствует и обычная линейка. Если сравнить с обычной линейкой, то шкалы совпадают:
Благодаря применению прочного пластика, штангенциркуль получился очень легким и в меру прочным. К сожалению, по механической прочности и износостойкости он проигрывает металлическому, но несмотря на это, имеет и свои плюсы:
Например, элементы питания или другие электроприборы, металлическим штангелем уже не измерить (без диэлектрической прокладки):
Сравнение с батарейкой формата АА:
Диапазон измерения составляет почти 160мм, тогда как у распространенных советских такого же формата, как правило, всего 125мм.
Непосредственно тест
К сожалению, у меня нет калибровочных пластин или шупов, поэтому сравнить точность не имею возможности. Если принять во внимание, что измерительные приборы, выпущенные в эпоху СССР имели высокое качество изготовления и точность, то советский штангель будет выступать в качестве эталона.
Замер литиевого аккумулятора 18650 советским штангенциркулем (ровно 18,4мм):
Замер диаметра аккумулятора обозреваемым штангенциркулем (ровно 18,3мм):
Точность в пределах нормы. Если нужна большая точность, то рекомендую присмотреться к штангенциркулям в металлическом корпусе с точностью измерения в 0,01мм.

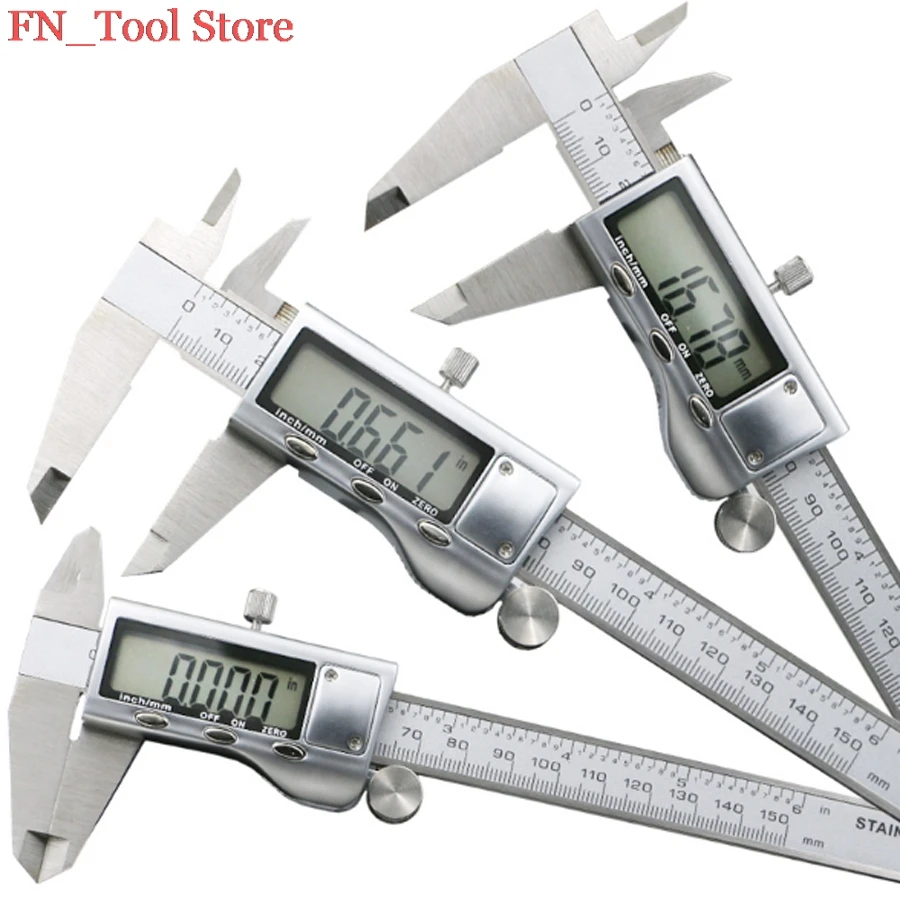

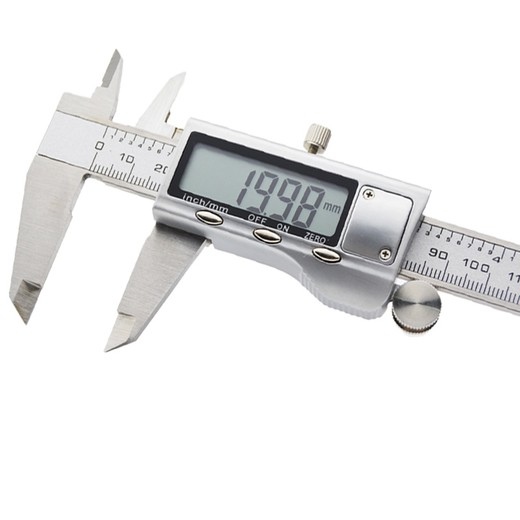

Стальной штангенциркуль 0,01мм ЗДЕСЬ
Стальной штангенциркуль 0,01мм (альтернатива) ЗДЕСЬ

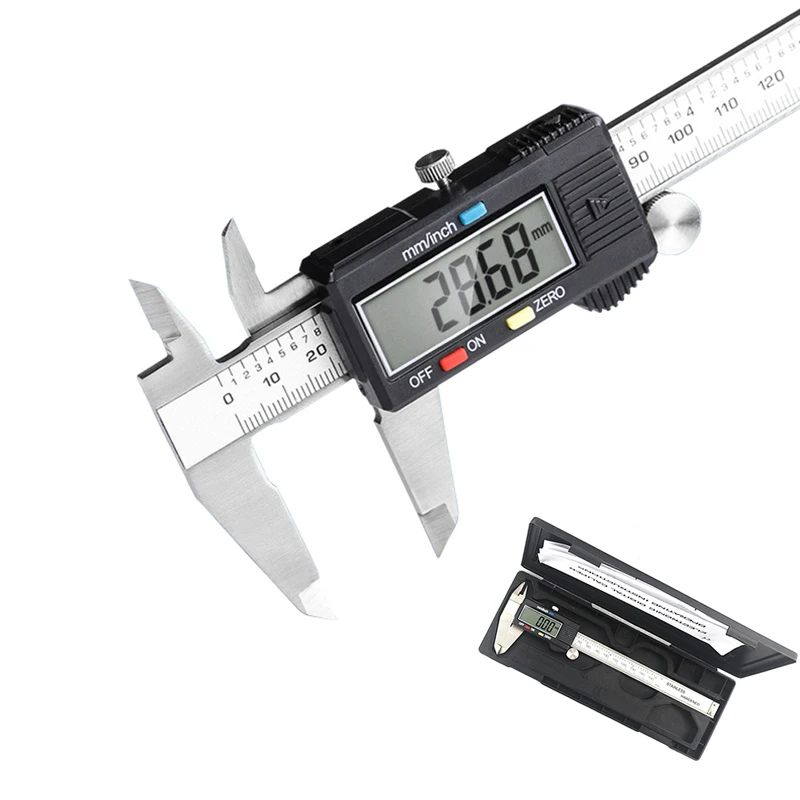

К тому же они поставляются в удобном пластиковом кейсе.
Плюсы сабжа:
— цена
— простота использования
— большой наглядный дисплей
— скорость измерения
— большая длина измерений (до 160мм)
— диэлектрические губки
Минусы:
— механическая прочность
— точность зависит от износа губок
— побаивается загрязнений
ссылки на обозреваемый штангенциркуль:
Купить можно ЗДЕСЬ
Альтернатива здесь
Давайте подведем итоги
Штангенциркуль мне понравился. Если зрение начинает подводить, то лучшего прибора не найти. При этом глаза абсолютно не напрягаются, не нужно ничего высчитывать, что особенно понравится молодому поколению, которые о шкале Нониуса ничего и не слышали. При этом прибор стоит совсем недорого и его не жалко оставить на даче, мастерской или гараже. Могу порекомендовать к покупке!
Штангенциркуль электронный цифровой: выбор, видео, фото
Практически всем мужчинам хорошо известен штангенциркуль электронный. Его особенности использования и отсутствие других измерительных инструментов подобного типа определило то, что штангенциркуль электронный ШЦЦ или МКЦ 25 0.001 используются практически на каждом машиностроительном заводе, мебельной фабрике и на других производствах. Электронный цифровой штангенциркуль также можно встретить и дома, в гараже, на строительной площадке. За последние годы появилось достаточно много разновидностей рассматриваемого измерительного инструмента, что привело к вопросу: как выбрать электронный штангенциркуль. Далее рассмотрим подробно все особенности этого измерительного инструмента.
Новое поколение известного инструмента
Работа электронного штангенциркуля 150 связана с измерением различных величин. При этом многие современные модели могут выводить показания в миллиметрах и дюймах, что существенно упрощает использование ШЦЦ. Некоторые современные модели имеют встроенную память, в которой штангенциркуль электронный сохраняет измеренные показания. По сути, штангенциркуль с электронным индикатором обладает качествами, которые позволяют использовать его в любой сфере деятельности, где нужно проводить точные замеры с отклонением в несколько десятков или сотен миллиметра. Штангенциркуль электронный глубиномером – модель, которая несколько отличается от стандартного ШЦЦ 200 или МКЦ. Глубиномером также получил широкое применение в различных сферах производства.
Преимуществ, которыми обладаю штангенциркули с цифровым индикатором, довольно много. Основным можно назвать следующий момент:
- обычный штангенциркуль на 150 мм имел две планки и линейку с делениями;
- для определения размера с высокой точностью нужно было провести довольно сложные вычисления.

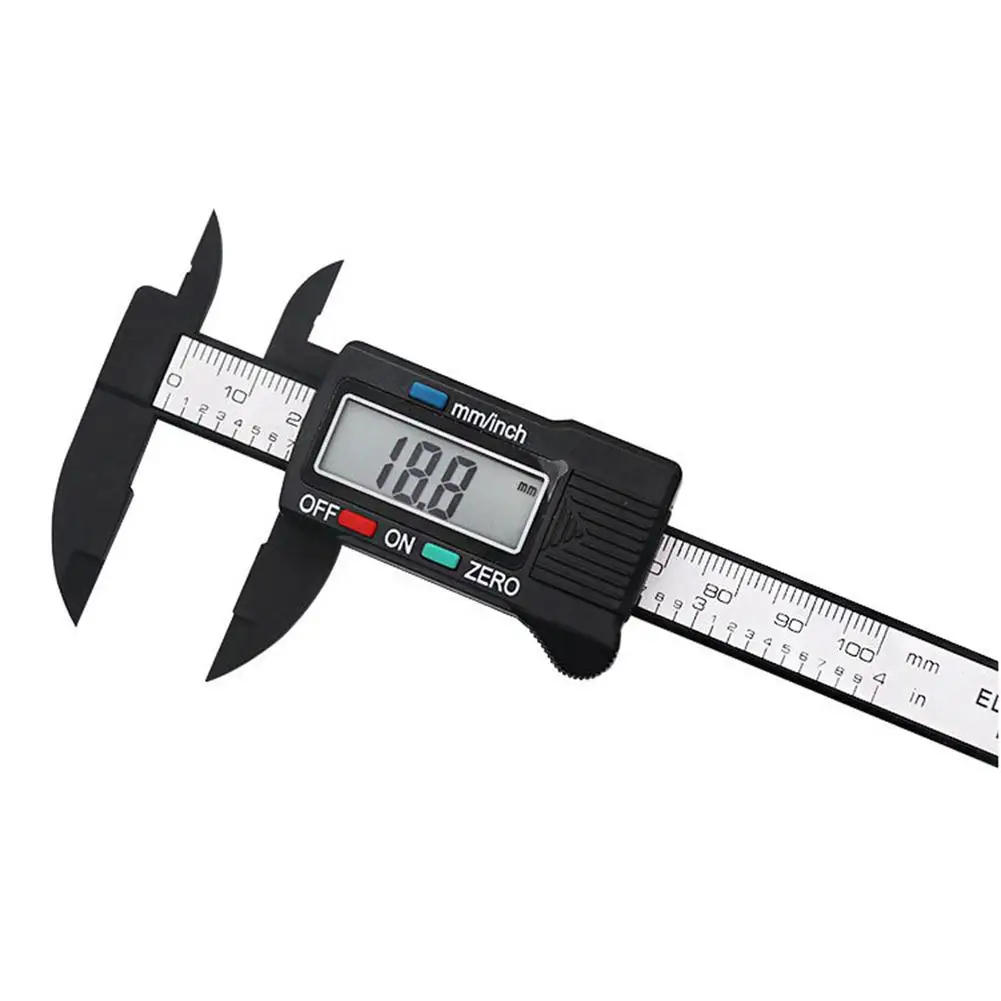

ШЦЦ-1 0-150 -0,01мм
Электронный штангенциркуль 150 мм самостоятельно проводит эти вычисления и выводит на экран, что делает устройство более простым в применении.
Как и обычные модели, ШЦЦ или МКЦ 25 0.001 могут иметь достаточно много различных модификаций. При этом отметим, что классификацию проводят о виду механических элементов и работе электронного блока. Примером можно назвать нижеприведенную классификацию ШЦЦ 200:
- одностороннее или двухстороннее расположение губок;
- вид самих губок: узкие, острые, с необычной формой;
- наличие линейки для изменения глубины – признак того, что измерительный прибор штангенглубиномер;
- может существенно изменятся вид рамки микрометрической подачи.
Другой важной классификацией можно назвать то, что бывает штангенциркуль электронный 200 мм и штангенциркуль электронный 300 мм – классификация проводится по максимальному измеряемому размеру. Чем больше штангенциркуль с электронным табло, тем он дороже, но и область применения больше. Отметим, что максимальный измеряемый размер ШЦЦ не определяет его точность. Все нормы, по которым должен производится электронный штангенциркуль, указывают в ГОСТ 166-89. В нем указаны нормы, качающиеся обычного измерительного прибора, к примеру, погрешность, но они применимы и к рассматриваемому случаю. ГОСТ 166-89 был создан достаточно давно, но эта система стандартизации применима на всех производствах.
Штангенциркуль электронный 250 мм имеет защиту от воды, пыли, механического воздействия и изготавливается из диэлектрического материала. Отметим, что существует штангенциркули с цифровым индикатором для левшей. Минимальная погрешность и простота в применении определяет то, что использовать рассматриваемый инструмент решают многие при наладке различных производственных линий.
Какой выбрать: обычный или электронный?
Штангенциркуль цифровой устройство имеет достаточно сложное, что определяет существенное повышение его цены. Именно поэтому возникает вопрос: стоит ил приобретать ШЦЦ 200 или можно обойтись обычным вариантом исполнения. ГОСТ 166-89, который является межгосударственным стандартом, определяет возможность использования обоих приборов при проведении работы, так как погрешность при правильном использовании механического измерительного прибора также относительно невелика.
Погрешность электронного штангенциркуля составляет 0,01 миллиметра. Как правило, для изготовления многих деталей этого достаточно. Меньшую погрешность при измерении контактным методом показывает микрометр, но установочная мера, во многих случаях, не превышает 25 миллиметров. По ГОСТ 166 определены многие основные конструктивные элементы прибора, которые определяют его большую применимость при измерении, нежели микрометр
Цифровой штангенциркуль имеет следующие преимущества перед обычным вариантом исполнения:
- прост в использовании.
Пользоваться электронным ШЦ достаточно просто, так как он устроен следующим образом: есть две губки, который достаточно установить между двумя точками, и на электронном экране отобразиться интересующая информация;
- использование не требует проведения вычислений. Инструкция электронному штангенциркулю зачастую прилагается;
- работает прибор, ШЦ или микрометр 25 0.001 игольчатый, при различных условиях эксплуатации;
- исключается вероятность погрешности вследствие неправильного подсчета. ГОСТ 166 позволяет определить то, что в некоторых случаях неточный полученный размер становится причиной именно неправильного считывания информации с показания прибора;
- как правило, штангена имеет дополнительные функции: запись показаний в памяти, ее вывод и так далее. Инструкция по применению, которая должна прилагаться к прибору, описывает все возможности устройства;
- некоторые варианты исполнения позволяют измерить микрон.
Устройство инструмента
Штангенциркуль электронный принцип работы имеет достаточно сложный. Поэтому следует изучить рекомендации по хранению. Как устроен электронный штангенциркуль может понять лишь опытный инженер, как работает электронный штангенциркуль может разобраться практически каждый. Штангенциркуль электронный ГОСТ отдельный пока не имеет, так как в продаже есть огромное количество различных моделей.
Если точности рассматриваемого прибора недостаточно, то можно использовать микрометры электронные цифровые. Как правило, микрометр гладкий электронного типа позволяет измерять размеры более 25 миллиметров. Популярной моделью можно назвать МКЦ 25 0.001, который имеет установочную меру более 25 миллиметров. Однако в некоторых случаях 25 миллиметров становится недостаточно, что приводит к необходимости использования более крупного микрометра, нежели модель МКЦ 25 0.001.
Электронный штангенциркуль Electronic Digital Caliper
Электронный штангенциркуль
Electronic Digital Caliper
Инструкция по эксплуатации
на русском языке
Технические данные
Диапазон измерений: 0 — 150 мм / 0 — 6 дюймов, 0 — 200 мм / 0 — 8 дюймов
Разрешение: 0. 01 мм / 0.0005 дюймов
Точность: +- 0.02 мм / 0.001 дюйма (< 100 мм)
+- 0.03 мм / 0.001 дюйма ( >100 мм)
Стабильность показаний прибора: 0.01 мм / 0.0005 дюйма
Максимальная скорость измерений: 1.5 м/сек, 60 дюймов/сек
Система измерений: аналоговая ёмкостная измерительная система
Дисплей: LCD — дисплей
Питание: одна щелочная батарейка 1.5 В типа LR44, ёмкость — 180мАч
Диапазон рабочих температур: от +5 до +40 градусов Цельсия / от 41 до 104 градусов Фаренгейта
Примечание: использовать с осторожностью при относительной влажности более 80%
Устройство прибора
1. Кромки для измерения внешних размеров
2. Кромки для измерения внутренних размеров
3. Щуп для измерения глубины
4. Ступенька
5. Линейка
6. Шкала измерений (дюймы и миллиметры)
7. Отсек для элементов питания
8. Разъём для подключения внешнего оборудования
9. ЖК — дисплей
10. Фиксирующий винт
11. Бегунок
12. Кнопка включения и отключения
13. Кнопка установки нулевого положения
14. Кнопка выбора между миллиметрами и дюймами
Практическое применение прибора:
1. Использование
Слайдер можно использовать только после того, как фиксирующий винт 10 будет ослаблен.
2. Основные способы измерения:
а. Ослабьте фиксирующий винт
б. Нажмите кнопку включения (ON). Выберите измерение в миллиметрах или дюймах нажатием на соответствующую кнопку. Нажатие на эту кнопку после проведения измерений приведет к тому, что устройство автоматически переведет значение из одной системы измерений в другую.
3. Для обнуления показаний дисплея, сведите вместе внешние измерительные кромки и нажмите кнопку 13.
Инструкция по уходу за прибором
- Всегда следите за тем, чтобы штангенциркуль был сухим и чистым, так как жидкости могут повредить слайдер.
- Используйте чистую сухую ветошь для очистки штангенциркуля, не используйте растворители или очистители на их основе.
- Для того, чтобы батарейка служила дольше, выключайте прибор если он не используется.
- Избегайте контакта с электричеством и/или электрическими цепями.
Замена элементов питания
Если дисплей мигает, это означает, что пора заменить элемент питания. Для замены батарейки сдвиньте защитный кожух соответствующего отсека в направлении, показанном на самом кожухе. Вытащите старый элемент питания и установите новый. При установке соблюдайте полярность.
Перевод выполнен сайтом http://aziada.ru, копирование материалов допускается только при наличии письменного согласия авторов.
Решение возможных проблем
Проблема |
Причина |
Способ устранения |
Дисплей мигает |
Села батарейка |
Замените батарейку |
Дисплей не меняет показаний при перемещении слайдера |
Система заблокирована |
Удалите батарейку на 30 секунд и установите заново. Это приведет к перезагрузке системы. |
Точность ниже, чем указанная в инструкции |
Грязный сенсор |
Снимите крышку слайдера и прочистите сенсор при помощи сжатого воздуха 5кг/см3 |
Дисплей не включается |
|
|
8 Лучших Штангенциркулей – Рейтинг 2021 года
Один из самых высокоточных измерительных приборов длины, внешнего или внутреннего диаметра чего-либо – это штангенциркуль. Данный агрегат используется на промышленных производствах, в быту. Когда дома что-то сломалось и требуется купить сменную деталь, тогда нужно знать точные параметры. Часто это диаметр или глубина объекта. Наиболее достоверные данные можно получить при помощи этого измерителя. Управляться с ним несложно, никаких профессиональных навыков не требуется. Внимательное изучение рынка измерительных устройств позволило определить лучшие штангенциркули. Именно о них пойдёт речь.
Штангенциркуль какой фирмы лучше выбрать
При покупке любого измерителя очень важна его точность. Ведь именно от измерений будет во многом зависеть изготовление каких-то деталей по проведённым замерам. Если замеры получатся неверными, то потом получатся никуда не годные детали. Точность устройства может гарантировать только ответственный производитель. По исследованиям, экспертным оценкам таковыми стали следующие компании:
- Norgau – российский производитель высокоточных устройств, инструментов, который вот уже более 20 лет на рынке. Norgau помимо российских заводов, представительств имеет два дочерних предприятия в странах Евросоюза. Продукция этой фирмы отличается надёжностью, высокой точностью.
- Matrix – компания по производству инструментов с десятилетней историей, с ассортиментом продукции более 3000 позиций. Это измерительные инструменты, режущие, столярные, слесарные инструменты, оснащение для строительных, отделочных работ, для автомобилей, а так же крепёжные изделия.
- Shan – фирма по производству измерительной техники, которая многократно удостоена международных знаков качества. Бренд Shan в своём современном виде появился в 2013 году в результате договорённостей ЗАО ТД “Калиброн” и Guilin Measuring & Cutting Tool.
- Griff – производитель измерительного, абразивного, металлорежущего, слесарного, строительного оборудования. Ассортимент компании состоит примерно из тысячи позиций. На заводе Griff жёсткий контроль качества.
- Stayer – компания, которая производит как электроинструменты для строительства, отделочных работ, так и ручные инструменты для ремонта, производства, измерений. Вся продукция имеет российские и международные сертификаты качества.
- Зубр – российская компания, которая занимается выпуском измерительных приборов, арматуры, комплектующих для сантехники, хозяйственного инвентаря, инструментов для строительства, ремонтных работ.
- Topex – популярный в Европе производитель инструментов для стройки, приборов для точных измерений. Компания была основана в Польше в 1990 году. С тех пор им удалось завоевать рынки Европы, стран СНГ.
Рейтинг штангенциркулей
Измерители производят многие фирмы. У этих приборов могут быть различные технические характеристики и дополнительные опции, которые увеличивают точность, удобство использования. Точность может доходить до сотых долей миллиметра. Ряд приборов оснащены дисплеем, на который моментально выводятся измерения. На основе анализа технических характеристик отдельных моделей, мнениях экспертов, отзывах пользователей был составлен рейтинг. Основные оценочные параметры данных измерительных приборов:
- Точность измерения;
- Удобство снятия показаний;
- Устойчивость инструмента к внешнему воздействию;
- Срок службы;
- Поддержка производителя в случае возникновения неполадок;
- Цена.
Оценке подвергались устройства для замера длиной более 250 мм, длиною в 250 мм и в 150 мм. В каждой категории были выбраны наиболее достойные, надёжные по всем параметрам модели.
Лучшие штангенциркули длиной 150 мм
Измерительные устройства такой длины хорошо подходят для проведения внешних и внутренних замеров в производстве или ремонте небольших устройств, деталей. Они отлично подойдут также в качестве бытового помощника, который полезно иметь в каждой квартире. Именно в данной категории представлено наибольшее число моделей. Есть и самые простые ручные, а есть и высокоточные электронные штангенциркули 150 мм. Из 30-40 моделей в лидеры вышли четыре.
Калиброн ШЦЦ-I 0-150 0.01
Электронный штангенциркуль с глубиномером Калиброн ШЦЦ-l 0-150 0.001 отлично подходит для проведения измерений предметов с уступами и отверстиями. Можно проводить внутренние и внешние замеры. Устройство относится к первому классу точности и внесено в Госреестр. Упакован в кейс. Губки для внутренних измерений имеют длину 16,5 мм, для внешних – 40 мм. Дисплей работает от батареек CR2032.
Достоинства
- Высокий класс верности;
- Качественная сборка;
- Удобство использования;
- Хороший кейс для хранения и транспортировки.
Недостатки
- Не самая низкая цена.
Несмотря на то, что этот прибор достаточно дорогой, он оправдывает свою цену. Пользователь характеризуют его как долговечный и удобный. За это многие готовы платить соответствующую цену. Цифровой штангенциркуль Калиброн покупают один раз и на долгое время.
Topex 31C627
Нониусный штангенциркуль механического типа Topex 31C627 – это прибор первого класса точности. Максимальная длина измерительной шкалы составляется 150 мм. На подвижную рамку нанесена шкала нониуса, которая помогает как можно точнее проводить замеры и минимизировать погрешности. Материал измерительного прибора – нержавеющая сталь. Это позволяет смело использовать Topex 31C627 в работе с твёрдыми предметами.
Достоинства
- Точность показаний;
- Простота использования;
- Долговечный материал, из которого изготовлен прибор;
- Чёткая шкала.
Недостатки
- Весьма высокая стоимость устройства.
Люди, которые приобрели этот измеритель говорят о его приятном и удобном использовании.
Металл качественно отшлифован, метрическая шкала хорошо читается. В регулярном использовании надёжен.
Зубр 34463-150
Эта модель предназначена для проведения внутренних и наружных замеров, а также глубинных. Для повышения точности получения данных устройство оснащено цифровым отсчётным дисплеем. Прибор изготовлен по ГОСТу из нержавеющей стали. Это обеспечивает долговечность измерительному прибору.
Достоинства
- Крепкие материалы;
- Надежная сборка;
- Высокая точность измерений;
- Яркая, хорошо читаемая метрическая шкала;
- Качественный футляр для транспортировки.
Недостатки
Зубр 34463-150 пользуется очень большим спросом среди профессионалов. По их отзывам они полностью довольны точностью работы прибора, его устойчивостью к внешним воздействиям, футляром. Удобным считают и то, что через пять минут бездействия цифровое табло само отключается. Это экономит батарейки.
Stayer Professional
Компания Stayer создала профессиональный измеритель, который абсолютно надёжен и точен. Спектр применения: внутренние, наружные и глубинные измерения. Точность результата – 0,1 мм. Результаты измерений моментально отображаются на цифровом дисплее. Экран достаточно большой, хорошо читаемый.
Достоинства
- Удобство проведения работ по замерам;
- Отличная точность;
- Прочные материалы;
- Низкая цена.
Недостатки
- Не самый надёжный футляр для хранения.
Этот измеритель отлично подойдёт как дежурный домашний вариант, при этом современный и с цифровым экраном. Цена этому способствует. От тех, кто регулярно пользуется измерительным устройством Stayer, к его долговечности претензий, как правило, нет.
Лучшие штангенциркули длиной 250 мм
Измерители длиной 250 мм, как и модели меньшей длины, будут не лишними в любом доме. И без них точно не обойтись на различных производствах и для людей, занимающихся строительными, ремонтными и отделочными работами. В данной категории есть модели различных модификаций.
Griff D162141
Качественная, классическая модель среднего размера Griff D162141 не имеет каких-то дополнительных современных опций в виде цифрового дисплея. Нет и интегрированного глубиномера. Это просто отличный измерительный прибор, который прослужит долгие годы. Он с лёгкостью проходит необходимые поверки, так как внесён в Госреестр.
Достоинства
- Отличная верность измерений;
- Долговечность использования;
- Сертифицированность в Госреестре;
- Удобный для транспортировки.
Недостатки
- Высокая стоимость.
Многие промышленные предприятия стремятся закупать для своих цехов именно эту модель. Для профессионалов не важны модные навороты.
Важна точность и надёжность. А это в штангенциркуле Griff D162141 гарантировано.
Shan 123663
Один из лучших штангенциркулей с глубокомером и цифровым дисплеем. С его помощью легко проводить самые разные наружные и внутренние замеры уступов, глубину отверстий. Экран измерителя отличается особенно высокой контрастностью, что делает его легко читаемым. Предусмотрены две системы измерений – метрическая и дюймовая. В комплекте идёт футляр хорошей прочности.
Достоинства
- Надёжность и долговечность;
- Высокая верность показаний;
- Чёткий дисплей;
- Удобный футляр.
Недостатки
- Очень высокая цена.
Устройство Shan 123663 действительно стоит дорого. Но все, кто с ним работают, отмечают, что как только его берут в руки и приступают к замерам, становится ясно, почему он такой дорогой. Плюс предусмотрены измерения в дюймах. Это бывает просто необходимо при работе с импортными станками, на которых производятся детали по замерам.
Лучшие штангенциркули длиной больше 250 мм
Большие измерители используются на крупных и средних производствах. Дома держать такой нет особого смысла. Среди данных устройств есть, как и среди других, классические модели, цифровые, с глубиномером. Есть также разметочные штангенциркули.
Matrix 316345
Классическая модель с максимальной длиной измерения 300 мм. Цена деления прибора равна 0,02 мм. Устройство дополнено функцией глубиномера. Такой измеритель незаменим при проведении слесарных работ. По отзывам реальных пользователей, штангенциркуль Matrix 316345 полностью их устраивает в работе. Измерительный бегунок передвигается плавно. Вес для использования комфортный – чуть больше 700 граммов.
Достоинства
- Высокая точность устройства;
- Изготовлен из углеродистой стали;
- Шкала хорошо читается;
- Низкая цена.
Недостатки
- Не самый надёжный чехол.
Norgau 040040030
Цифровое устройство для самых точных измерений. Измеритель относится к первому классу точности и внесён в Госреестр. Показания выводятся на жидкокристаллическом экране. Читаемость идеальная. Есть функция глубиномера. Оснащён стопорным винтом. Предусмотрены две измерительные шкалы – в миллиметрах и в дюймах.
Достоинства
- Высокая верность показателей;
- Долговечность;
- Чёткий ЖК-дисплей;
- Прочный кейс для транспортировки и хранения.
Недостатки
- Очень дорогой.
Если нужно купить электронный штангенциркуль и есть возможность потратить на это значительную сумму денег, то эта модель подойдёт лучше любых других. Производитель прибора отечественный, но страна производства – Китай. По этому поводу переживать не стоит. Это фабричное производство.
Какой штангенциркуль лучше купить
При выборе данного устройства важно определить сферу применения измерителя. Для домашнего использования нет смысла приобретать слишком громоздкие или дорогие модели. Они понадобятся профессионалам. Большие устройства нужны на заводах и производствах. Измеритель должен быть сделан из стали. Тогда он будет служить долгие годы. Хорошо, когда в комплекте идёт прочный футляр. В противном случае придётся искать что-то, в чём его транспортировать. Если говорить о самых лучших моделях, то это следующие:
- Norgau 040040030 – это лучший из лучших штангенциркулей, но у него соответствующе высокая цена;
- Griff D162141 – простой, классический, оптимального размера, надёжный и адекватный по цене;
- Зубр 34463-150 – отличный вариант как для домашнего использования, так и для слесарных работ.
Если измеритель планируется использовать для каких-то официальных замеров, то лучше, чтобы он был занесён в Госреестр. Так не будет возникать каких-либо сложностей при проведении необходимых поверок. Такая процедура нужна для частных сертифицированных мастеров, на коммерческих производствах, на крупных предприятиях государственного сектора.

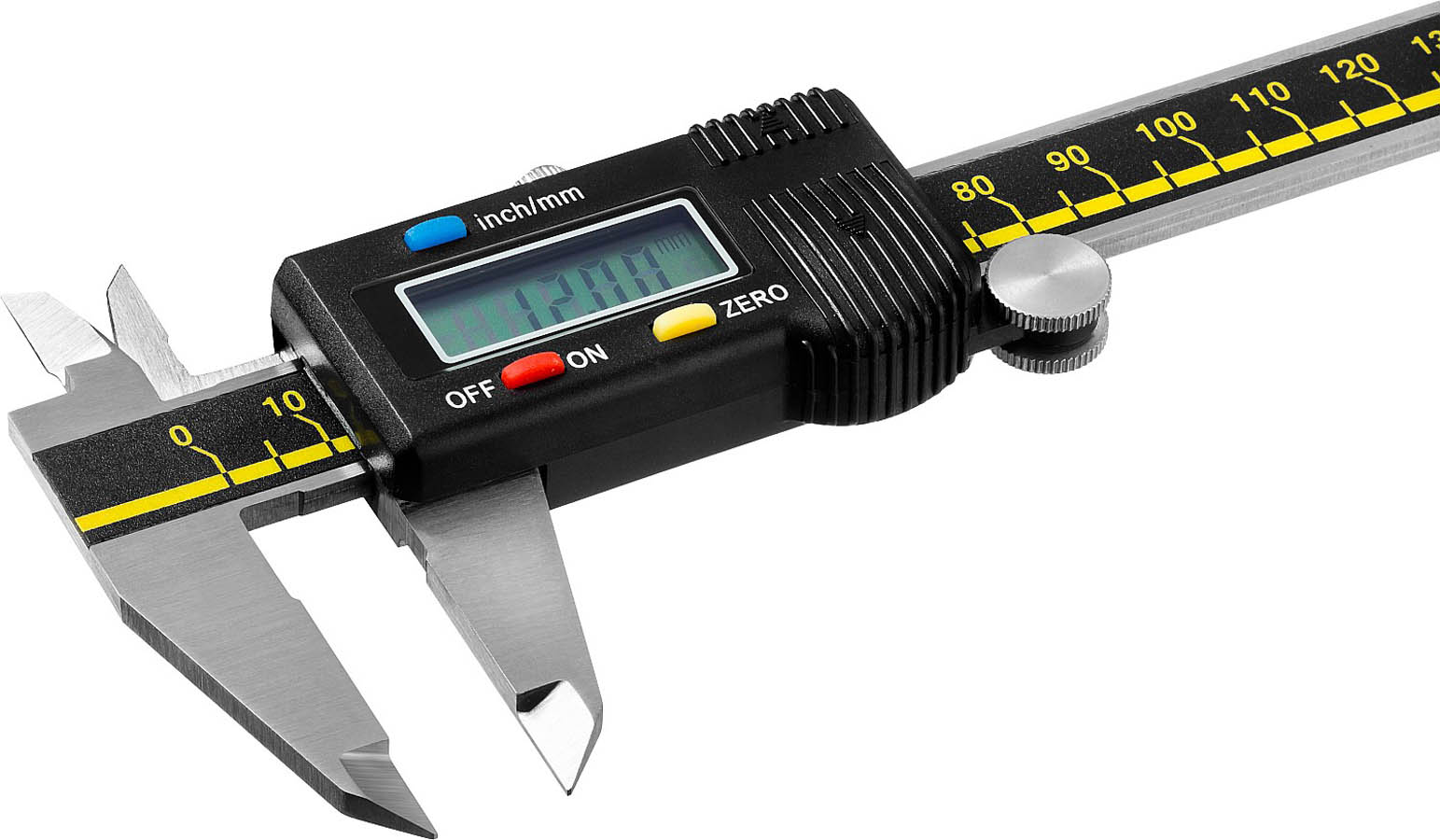

Штангенциркуль ШЦЦ-I. Паспорт | PRO-TechInfo
Назначение.
1.1. Штангенциркуль двусторонний с глубиномером ШЦЦ-I с индикацией результатов измерений на жидкокристаллическом цифровом дисплее, предназначен для измерения наружных и внутренних размеров, интервалов, а также для измерения глубин абсолютным методом.
1.2.Допускается оснащать штангенциркули приспособлениями или вспомогательными измерительными поверхностями для расширения функциональных возможностей прибора (измерения высот, уступов и др.).
1.3.Наружные измерения производятся с помощью нижних губок, внутренние – с помощью “острых” губок, глубина – с помощью глубиномера.
1.4. Пример условного обозначения цифрового штангенциркуля типа ШЦЦ-I с диапазоном измерения 0-150 мм и значением отсчета жидкокристаллическому цифровому дисплею 0,01мм:
Штангенциркуль ШЦЦ-I-150-0,01.
Технические характеристики.
2.1. Штангенциркули двусторонние с глубиномером ШЦЦ-I с индикацией результатов измерений на жидкокристаллическом цифровом дисплее изготавливаются из углеродистой и нержавеющей стали, с дюймовой и метрической шкалой. Штангенциркуль изготавливаются двух типов по виду стопорения: со стопорным винтом и курковым механизмом.
2.2. Штангенциркули ШЦ-I по ISO 9002 или DIN 862 изготавливаются из углеродистой с хромовым покрытием и нержавеющей стали, с ценой деления 0,01 мм. Твёрдость измерительных поверхностей инструментальной и конструкционной стали не менее 51,5 HRC.
2.3. Дополнительная установка нуля позволяет измерять относительные величины.
2.4. Электронный блок штангенциркуля позволяет облегчить съем показаний, как в метрической системе единиц измерения, так и в дюймовой.
2.5. Элемент питания: Литиевая батарейка 3V CR 2032, потребляемый ток – 18 мкА.
2.6. Имеется возможность вывода данных на компьютер или контроллер АСУТП рабочего места из электронного блока штангенциркуля по последовательному интерфейсу RS232 (СОМ — порт).
Повторяемость измерений – 0,01мм.
Исполнение по классу защиты IP65.
Технические характеристики штангенциркулей приведены в таблице 1.
Таблица 1 — Технические характеристики штангенциркулей ШЦЦ-I
Модель | Пределы измерения, мм (дюйм) | Дискретность отсчета,
мм (дюйм) |
Погрешность измерений,
мм (дюйм) |
Масса, кг |
ШЦЦ-I-100-0,01 | 0-125 (0-4”) | 0,01 (0,005”) | ±0,03(±0,001) | 0,1 |
ШЦЦ-I-125-0,01 | 0-125 (0-5”) | 0,01 (0,005”) | ±0,03(±0,001) | 0,14 |
ШЦЦ-I-150-0,01 | 0-150 (0-6”) | 0,01 (0,005”) | ±0,03(±0,001) | 0,2 |
ШЦЦ-I-200-0,01 | 0-150 (0-8”) | 0,01 (0,005”) | ±0,03(±0,001) | 0,37 |
ШЦЦ-I-300-0,01 | 0-150 (0-12”) | 0,01 (0,005”) | ±0,03(±0,001) | 0,62 |
ШЦЦ-I-400-0,01 | 0-150 (0-16”) | 0,01 (0,005”) | ±0,03(±0,001) | 0,94 |
ШЦЦ-I-500-0,01 | 0-150 (0-20”) | 0,01 (0,005”) | ±0,03(±0,001) | 1,25 |
Условия эксплуатации.
3.1. Температура рабочего пространства в процессе измерения должна быть (20±15)˚С.
3.2. Относительная влажность воздуха — не более 80% при температуре 20˚С.
3.3. Содержание в окружающей среде агрессивных газов и паров не допускается.
Комплектность.
В комплект входят:
- штангенциркуль;
- футляр;
- паспорт.
Устройство и принцип работы.
5.1. Штангенциркуль имеет две шкалы: метрическую и дюймовую. Фиксация рамки производится при помощи стопорного винта. Плавное перемещение рамки обеспечивается пружиной, расположенной внутри рамки.
5.2. Наружные размеры измеряются при помощи нижних губок. Для разметочных работ применяются верхние и нижние губки. Для измерения внутренних размеров используются верхние губки.
5.3. Отсчет размеров производится автоматически, показания отображаются на жидкокристаллическом дисплее, имеется возможность подключить штангенциркуль к компьютеру.
5.4. Измерение с помощью штангенциркуля различных элементов конструкции (диаметров отверстия или вала, межцентрового расстояния, глубины отверстия и т.п.) проводят следующим образом:
при отстопоренном винте перемещают по штанге рамку с жидкокристаллическим индикатором, приводят в соприкосновение с поверхностями измеряемых деталей измерительные поверхности штанги и рамки или соединенного с рамкой измерительного стержня. В этом положении необходимо застопорить рамку винтом и снять отсчет с жидкокристаллического индикатора прибора визуально, или нажав на кнопку передачи данных, передать данные об измеренной величине в компьютер по интерфейсу RS232.
Указание мер безопасности.
Во избежание травматизма необходимо осторожно обращаться с острыми разметочными губками, не проводить измерения на ходу станка, при движении режущего инструмента и при вращении измеряемой детали.
Подготовка к работе.
7.1. Ознакомиться перед началом работы с паспортом на штангенциркуль.
7.2. Протереть штангенциркуль, удалить смазку ветошью, смоченной в бензине (особенно тщательно с измерительных поверхностей), насухо протереть тканью.
7.3. При необходимости выполнить присоединения к используемой вычислительной технике.
7.4. Включить штангенциркуль при помощи кнопки «ОN-OFF».
7.5. Переключить режим измерения в требуемые единицы «Милли-метры-дюймы» кнопкой «mm-in»
7.6. Установка нуля осуществляется кнопкой «ZERO».
7.7. Перед началом работы убедиться в наличии/пригодности элемента питания и заменить в случае необходимости.
Порядок работы и техническое обслуживание.
8.1. В процессе работы и по окончании ее протирать штангенциркуль салфеткой, смоченной в водно-щелочном растворе СОЖ, а затем насухо чистой салфеткой.
8.2. По окончании работы нанести на поверхности штангенциркуля тонкий слой любого технического масла и поместить в футляр.
8.3. В процессе эксплуатации не допускать грубых ударов или падения во избежание изгибов штанги и других повреждений, царапин на измерительных поверхностях, трения измерительных поверхностей об контролируемую деталь.
8.4. В процессе эксплуатации следить за состоянием элемента питания. При снижении напряжения в системе питания электронного блока, он автоматически укажет на недопустимое снижение напря-жения питания на дисплее штангенциркуля.
Правила хранения.
9.1. Хранить штангенциркуль в футляре в сухом отапливаемом помещении, при температуре воздуха от +5 до +40˚С и относительной влажности не более 80% при температуре +20˚С.
9.2. При длительном хранении изделия, во избежание возникновения коррозии помимо смазки штангенциркуля маслом, его необходимо завернуть в бумагу с водоотталкивающей пропиткой.
9.3. Воздух в помещении не должен содержать примесей агрессивных паров и газов.
Методы и средства поверки.
10.1. Поверка штангенциркуля должна производиться методами и средствами, указанными в ГОСТ 8113 и МИ 1384.
10.2. Межповерочный интервал устанавливается потребителем, в зависимости от интенсивности эксплуатации штангенциркуля.
Сведения о консервации.
11.1. Штангенциркуль подвергнут консервации в соответствии с требованиями ГОСТ 9014-76. Наименование и марка консерванта – масло консервационное К-17.
11.2. Срок хранения прибора без переконсервации – 2 года, при условии хранения в условиях по ГОСТ 15150-69.
Гарантийные обязательства.
Гарантийный срок эксплуатации изделия – 1 год, со дня продажи (получения покупателем) прибора, при условии соблюдения потребителем правил хранения и эксплуатации прибора.
Скачать технический паспорт бесплатно можно по ссылке ниже.
Формат: Doc.
Штангенциркуль ШЦЦ-1. Паспорт
ТОП-10 электронных цифровых штангенциркулей в 2021 году
Точные показания необходимы инженеру в жизни. Если показания немного изменятся, весь результат может обернуться катастрофой. Это может вызвать большие трудности для людей, использующих его, а также для инженера, который пытается его построить. Штангенциркуль с нониусом — это инструмент, который требуется инженеру на строительных площадках. В наши дни используются электронные цифровые штангенциркули, которые обеспечивают наиболее точные измерения, которые используются для измерения глубины отверстий и диаметров труб.Однако не все электронные цифровые штангенциркули изготовлены с точностью? Некоторые из них иногда дают ложные показания. Следовательно, важно быть осторожным при выборе лучшего для вас. Все, что вам может понадобиться знать: Как использовать, а также преимущества использования Electric Heat Lunch Box
Если вы не знаете, какие электронные цифровые штангенциркули подойдут вам, мы готовы помочь. В приведенном ниже списке представлены 10 лучших электронных цифровых штангенциркулей, доступных на рынке, которые могут помочь пользователю в выполнении точных измерений.Подробнее читайте ниже:
10 лучших электронных штангенциркулей с нониусом в 2021 году, которые должен получить каждый
Обзор лучших цифровых штангенциркулей Electronice | Точное измерение
10. Mitutoyo 500-196-30 Цифровой штангенциркуль с абсолютной шкалой
Получите его сейчас на Amazon.com
Под номером 10 в списке электронных цифровых штангенциркулей находится электронный цифровой штангенциркуль Mitutoyo. Суппорта.Эти суппорты измеряют от 0 до 6 дюймов и имеют точность 0,0005 дюймов. На светодиодном экране результаты отображаются в дюймах или других метрических единицах.
Feedback
Этим электронным цифровым штангенциркулям пользователи присвоили 4,5 звезды; это означает, что люди их любят. Единственные обнаруженные дефекты — это производственные дефекты некоторых продуктов.
Получите его сейчас на Amazon.com
9. Электронный цифровой штангенциркуль Green Toolz
Получите его прямо сейчас на Amazon.com
Под номером 9 в нашем списке лучших электронных цифровых штангенциркулей стоит этот штангенциркуль от Green Toolz. Это один из лучших цифровых штангенциркулей, обеспечивающий наиболее точные показания. Этот штангенциркуль имеет светодиодный экран, который дает показания с точностью до 0,0005 дюймов.
Отзывы
Пользователи оценили штангенциркуль на 4,5 балла. Большинство клиентов довольны продуктом и в восторге от его надежности и точности. Некоторые получили дефектные продукты, что является полной виной производителя или продавца.
Получите его сейчас на Amazon.com
8. Электронный цифровой штангенциркуль iGaging IP54
Получите его прямо сейчас на Amazon.com
Номер 8 в нашем списке — это электронный цифровой штангенциркуль iGaging. Это одни из самых точных штангенциркулей на рынке, которые вы можете получить по действительно рентабельной цене. Они могут дать вам точность в 0,0005 дюймов и измерения от 0 до 6 дюймов. Корпус сделан из стали, и его нелегко сломать.
Отзыв
Продукт получил 4,4 из 5 оценок покупателей. Это доказывает, что заявления об этом продукте верны. Он точен, прочен и удобен в переноске.
Получите сейчас на Amazon.com
Вы должны проверить это: Лучшие резаки по стеклу | Быстрее и проще
7. Цифровой штангенциркуль Aickar, электронный цифровой штангенциркуль из нержавеющей стали,
Получите его прямо сейчас на Amazon.com
Под номером 7 в нашем списке находится цифровой штангенциркуль Aickar Electronic. Это один из лучших продуктов, доступных сегодня на рынке. Светодиодный экран показывает точные показания до 0,005 дюйма, а электронные цифровые штангенциркули изготовлены из нержавеющей стали для дополнительной прочности.
Обратная связь
По мнению клиентов, продукт отличается высокой точностью и может использоваться профессиональными инженерами на своих строительных площадках. Материал прочный и долговечный.
Получите его сейчас на Amazon.com
6. GlowGeek Electronic Digital Caliper Inch
Получите его сейчас на Amazon.com
На шестом месте в списке электронных цифровых штангенциркулей в 2021 году это электронный цифровой штангенциркуль GlowGeek. Это еще один из самых точных штангенциркулей. Он черного цвета и изготовлен из закаленной нержавеющей стали. Он не ржавеет даже в воде или под дождем.
Обратная связь
Так как точность этих электронных цифровых штангенциркуля равна 0.0001 дюйм, он полюбился покупателям. Некоторые заказчики-инженеры были в восторге от его точности и надежности на различных платформах.
Получите это сейчас на Amazon.com
5. UBANTE Quality Electronic Digital Caliper Inch
Получите его сейчас на Amazon.com
Номер 5 в нашем списке — электронные цифровые штангенциркуль UBANTE. Это суппорт из нержавеющей стали синего и серебристого цветов. Он имеет коэффициент измерения 6 дюймов и точность 0.0001 дюйм. Вы можете снимать показания на цифровом экране.
Отзыв
Продукт очень полезен, поэтому он получил оценку 4,5 на различных платформах. Единственным недостатком для некоторых пользователей были производственные браки.
Получите это сейчас на Amazon.com
4. Цифровой электронный штангенциркуль iGaging ABSOLUTE ORIGIN 0-6 дюймов
Получите его сейчас на Amazon.com
Под номером 4 в нашем списке лучших Электронный цифровой штангенциркуль — это прибор от iGaging.Это еще один из самых точных штангенциркулей с точностью до 0,0001 дюйма. Вы можете легко использовать это для снятия показаний с помощью цифрового светодиодного экрана. Изделие поставляется в коробке, которую удобно носить с собой на работе.
Отзыв
Большинство инженеров и профессионалов, купивших этот продукт, были впечатлены его точностью. Единственное, что здесь можно улучшить, — это долговечность изделия.
Получите сейчас на Amazon.com
3. Электронный цифровой штангенциркуль VINCA DCLA-0605
Получите его сейчас на Amazon.com
Под номером 3 в нашем списке, если электронный цифровой штангенциркуль 2021 является штангенциркулем VINCA DCLA. Это один из тех суппортов, который прослужит вам долгие годы. Точность штангенциркуля составляет 0,0001 дюйма, и он может измерять от 0 до 6 дюймов. Светодиодный экран точно показывает показания.
Обратная связь
Товар имеет 4.6 рейтинг. Это означает, что люди, купившие его, довольны своими покупками. Единственными проблемами, с которыми столкнулись несколько человек, были дефекты продукции или неточности.
Получите это сейчас на Amazon.com
2. Цифровой штангенциркуль EAGems 6 дюймов / 150 мм
Получите его сейчас на Amazon.com
На втором месте в списке лучших электронных цифровых нониусов Штангенциркуль — это цифровой штангенциркуль EAGems. По нашему мнению, это один из самых впечатляющих суппортов.Изготовлен из нержавеющей стали. Он имеет точность 0,0001 дюйма и может измерять до 6 дюймов с высокой точностью, а также поставляется в футляре, который защищает его от любого вида повреждений.
Отзыв
По мнению покупателей, этот продукт заслуживает 5 звезд. Это означает, что в продукте нет недостатков, которые эти пользователи могли бы найти, и мы не можем с этим согласиться.
Получите его сейчас на Amazon.com
1. Электронный цифровой штангенциркуль Neiko 01407A
Получите его прямо сейчас на Amazon.com
Под номером 1 находятся лучшие электронные цифровые штангенциркуль с нониусом, с которыми мы когда-либо сталкивались. Электронный цифровой штангенциркуль Neiko в черном ящике изготовлен из нержавеющей стали. Он прочный и точный.
Отзыв
Имея оценку 4,5, этот продукт полюбился и был оценен покупателями во всем мире. единственные жалобы, которые мы могли найти, касались точности или дефекта машины.
Получите сейчас на Amazon.com
Электронный цифровой штангенциркуль очень важен на строительной площадке. Следовательно, возникает необходимость проверить их точность перед покупкой. Если ваш штангенциркуль показывает какую-то неточность или неисправность, пора заменить его и получить новый и точный. Работа инженера очень сложна, и они должны иметь точные измерения во всем, что они делают.
Также, когда вы покупаете один из электронных цифровых штангенциркулей из списка выше, убедитесь, что вы видите подлинность продукта.Поддельный товар может принести больше вреда, чем сломанный. Итак, будьте осторожны с тем, что вы выбираете, и выберите идеальный электронный цифровой штангенциркуль из списка выше.
Цифровой штангенциркуль 0-200 мм 0,01 мм из нержавеющей стали электронный штангенциркуль метр / дюйм измерительный инструмент Продажа
Способы доставки
Общее примерное время, необходимое для получения вашего заказа, показано ниже:
- Вы оформили заказ
- (Время обработки)
- Отправляем Ваш заказ
- (время доставки)
- Доставка!
Общее расчетное время доставки
Общее время доставки рассчитывается с момента размещения заказа до момента его доставки вам.Общее время доставки делится на время обработки и время доставки.
Время обработки: Время, необходимое для подготовки вашего товара (ов) к отправке с нашего склада. Это включает в себя подготовку ваших товаров, выполнение проверки качества и упаковку для отправки.
Время доставки: Время, в течение которого ваш товар (-ы) дойдет с нашего склада до места назначения.
Рекомендуемые способы доставки для вашей страны / региона приведены ниже:
Отправить по адресу: Корабль изЭтот склад не может быть доставлен к вам.
Способ (-ы) доставки | Срок доставки | Информация для отслеживания |
---|
Примечание:
(1) Вышеупомянутое время доставки относится к расчетному времени в рабочих днях, которое займет отгрузка после отправки заказа.
(2) Рабочие дни не включают субботу / воскресенье и праздничные дни.
(3) Эти оценки основаны на нормальных обстоятельствах и не являются гарантией сроков доставки.
(4) Мы не несем ответственности за сбои или задержки в доставке в результате любых форс-мажорных обстоятельств, таких как стихийное бедствие, плохая погода, война, таможенные проблемы и любые другие события, находящиеся вне нашего прямого контроля.
(5) Ускоренная доставка не может быть использована для почтовых ящиков
Примерные налоги: Может применяться налог на товары и услуги (GST).
Способы оплаты
Мы поддерживаем следующие способы оплаты.Нажмите, чтобы получить дополнительную информацию, если вы не знаете, как платить.* В настоящее время мы предлагаем оплату наложенным платежом для Саудовской Аравии, Объединенных Арабских Эмиратов, Кувейта, Омана, Бахрейна, Катара, Таиланда, Сингапура, Малайзии, Филиппин, Индонезии, Вьетнама, Индии. Мы отправим вам код подтверждения на ваш мобильный телефон, чтобы проверить правильность ваших контактных данных. Убедитесь, что вы следуете всем инструкциям, содержащимся в сообщении.
* Оплата в рассрочку (кредитная карта) или Boleto Bancário доступна только для заказов с адресами доставки в Бразилии.
Цифровые штангенциркули, микрометры, датчики, индикаторы
1
ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ
2
Артикул
.А суппорт (британский написание также штангенциркуль ) — прибор, используемый для измерения расстояния между две симметрично противоположные стороны. Штангенциркуль может быть таким же простым, как циркуль с внутренним или точки, обращенные наружу.Наконечники суппорта отрегулированы по размеру измеряемых точек, затем штангенциркуль снимается и расстояние считывается измерение между наконечниками с помощью измерительного инструмента, например, линейки.
Штангенциркуль
Они используются во многих областях, таких как металлообработка, машиностроение, оружейное дело, ручная загрузка, обработка дерева, токарная обработка дерева и в медицине.
Варианты номенклатуры (только разговорная речь)
Слово «штангенциркуль» в смысле plurale tantum сосуществует в естественном употреблении со смыслом обычного существительного «штангенциркуль».То есть иногда штангенциркуль воспринимают когнитивно, как пару очков или ножницы, в результате чего фраза типа «дайте мне те штангенциркуль» или «эти штангенциркуль — мои» применительно к одной единице. Тем не менее, это использование в основном разговорно, и обычно преобладает обычное существительное «суппорт», особенно в письменной форме. Не существует строгой грамматической логики для защиты смысла plurale tantum; это просто способ, которым язык иногда естественно течет в разговорной речи.
Также существует в разговорной речи, но не в формальном использовании, относится к нониусу. суппорт как «нониус».
Типы
Штангенциркуль с нониусом
Детали штангенциркуля:- Наружные губки : используются для измерения внешнего диаметра или ширины объект
- Внутренние губки : используются для измерения внутреннего диаметра объекта
- Датчик глубины : используется для измерения глубины объекта или отверстия
- Основная шкала : дает размеры с точностью до одного десятичного знака (в см).
- Основная шкала : дает размеры в долях (в дюймах)
- Вернье дает измерения с точностью до двух десятичных знаков (в см)
- Вернье дает размеры в долях (в дюймах)
- Фиксатор : используется для блокировки подвижной части, чтобы облегчить перенос измерение
Вариантом более традиционного штангенциркуля является включение верньера. шкала; это позволяет напрямую получить более точную измерение.
Штангенциркульможет измерять внутренние размеры (используя самые верхние губки в рисунок справа), внешние размеры с использованием изображенных нижних челюстей и в зависимости от производителя, измерения глубины с помощью зонда, который прикрепляется к подвижной головке и скользит по центру тела. Этот зонд тонкий и может попасть в глубокие бороздки, что может оказаться трудным для других измерительные инструменты.
Нониусные шкалы могут включать как метрические, так и дюймовые измерения на верхней и нижняя часть шкалы.
Штангенциркули, обычно используемые в промышленности, обеспечивают точность до сотых долей. миллиметра (10 микрометров) или одного тысячная дюйма.
Более точным инструментом, используемым для той же цели, является микрометр.
Циферблат суппорта
Набрать суппорт
Дальнейшим усовершенствованием штангенциркуля является штангенциркуль со шкалой .В этом приборе небольшая зубчатая рейка приводит указатель на круглый циферблат. Обычно указатель поворачивается один раз на каждый дюйм, десятую часть дюйма или 1 миллиметр, что позволяет прямое считывание без необходимости читать нониусную шкалу (хотя необходимо добавить базовое значение в дюймах или десятках миллиметров, считанное со слайда суппорта). Циферблат обычно вращается под стрелка, позволяющая проводить «дифференциальные» измерения (измерение разница в размере между двумя объектами или установка шкалы с помощью мастер-объект и впоследствии возможность напрямую читать плюсы и минусы разница в размере последующих объектов относительно главного объекта.
Ползун штангенциркуля обычно может быть заблокирован при помощи небольшого рычага или винта; это позволяет выполнять простые проверки детали размеры.
Штангенциркуль
Штангенциркуль
Популярным ныне усовершенствованием является замена аналогового циферблата на электронный цифровой дисплей, на котором отображается показание. Некоторые цифровые измерители могут переключаться между метрическими и дюймовые единицы.Все предусматривают обнуление дисплея в любой точке вдоль слайд, позволяющий производить такие же дифференциальные измерения, как и на циферблате штангенциркуль, но без необходимости читать цифры, которые могут быть перевернуты. Цифровой измерители могут содержать какую-то функцию «удержания чтения», позволяющую считывать размеров даже в неудобных местах, где дисплей не виден.Со всеми этими преимуществами цифровые штангенциркули никоим образом не заменили циферблат штангенциркулем.Цифровые штангенциркули обычно не имеют лучевой структуры циферблат или штангенциркуль и, следовательно, не имеют повторяемости или точности пользователю-любителю.
Обычные цифровые штангенциркули 6 дюймов / 150 мм изготовлены из нержавеющей стали, имеют номинальная точность 0,001 дюйма (0,02 мм) и разрешение 0,0005 дюйма (0,01 мм). Эта же технология используется для изготовления более длинных суппортов 8 и 12 дюймов; Точность для больших размеров уменьшается до 0,001 дюйма (.03 мм) для 100-200 мм и 0,0015 дюйма (0,04 мм) для 200-300 мм.
Все чаще цифровые измерители предлагают последовательный вывод данных, чтобы сопрягается с персональным компьютером. Это означает, что измерения могут быть сняты и мгновенно сохранены в электронной таблице или аналогичном документе. программного обеспечения, что значительно сокращает время, затрачиваемое на съемку и запись серии измерений. Выходные данные штангенциркуля сторонних производителей обычно составляют 24 бита 90 кГц. синхронный.Подходящий интерфейс для преобразования вывода в уровни и формат RS-232 может быть построен или куплен.
Как и штангенциркуль, ползун цифрового штангенциркуля обычно может быть заблокирован. с помощью рычага или винта с накатанной головкой.
Цифровые штангенциркули содержат датчик линейных перемещений. Паттерн из баров выгравировано прямо на печатной плате доска в слайдере. Под шкалой штангенциркуля еще одна печатная плата доска также содержит вытравленный узор из линий.Комбинация этих печатных Печатная плата образует два переменных конденсатора. Как ползунок перемещает изменения емкости линейно и по повторяющейся схеме. Две емкости не совпадают по фазе. Схема встроена в слайдер считает полосы при перемещении ползунка и выполняет линейную интерполяцию на основе величины конденсаторов, чтобы найти точное положение ползунка.
Нониус, циферблат и цифровые штангенциркули можно использовать с аксессуарами, увеличивающими длину их полезность.Примеры — это база, которая расширяет их полезность как глубину калибр и приспособление для губок, позволяющее измерять межосевое расстояние между дыры.
Каждый из вышеперечисленных типов суппортов имеет свои относительные достоинства и неисправности.
ШтангенциркулиVernier прочные и долговечные, устойчивы к охлаждающей жидкости, сопротивление магнитным полям и ударопрочность. Может иметь как метрическую, так и британскую систему мер Весы. Однако для чтения им требуется хорошее зрение или увеличительное стекло. трудно читать на расстоянии или под неудобным углом.
Штангенциркульлегко считывать, особенно при поиске точного центра покачивание и наблюдение за движением иглы. Они могут быть установлены в 0 в любой момент для сравнения. Минусы, только в меру противоударный. Очень склонен к загрязнению редуктора вызывая ошибки.
Цифровые штангенциркули легко переключаются между метрической и британской системой мер. Возможно легко установить в 0 в любой момент с полным счетом в любом направлении. Может взять измерения, даже если дисплей полностью скрыт, установив на место 0 затем полностью вынуть и закрыть, что показывает отрицательное измерение.Минусы, хрупкость механически, хрупкость электроники. Большинство требует батарей. Наиболее плохо сопротивляются охлаждающей жидкости. Только умеренная ударопрочность. уязвим к грязь.
Точность всех этих типов в основном одинакова и составляет +/- 0,001 «для 6». суппорты.
Штангенциркуль микрометра
Штангенциркуль со встроенным микрометром называется штангенциркулем микрометра или, чаще, просто микрометром .(Иногда термин суппорт , относящийся к любому другому Тип в данной статье проводится в отличие от микрометра .Микрометр, иногда известный как микрометрический калибр для винтов, — это устройство, широко используемое в машиностроении и механической обработке для прецизионных измерений, наряду с другими метрологическими инструментами, такими как штангенциркуль и штангенциркуль. Микрометры часто, но не всегда, имеют форму штангенциркуля. В просторечии слово микрометр часто сокращается до микрофон.
Использовать
Использование штангенциркуля
К детали необходимо правильно приложить штангенциркуль, чтобы желаемое измерение. Например, при измерении толщины пластины Штангенциркуль необходимо держать под прямым углом к детали. Некоторая практика может быть необходимо для правильного измерения круглых или неправильных предметов.Точность измерения при использовании штангенциркуля сильно зависит от навыков. оператора.Независимо от типа губки штангенциркуля должны быть контакт с измеряемой деталью. Поскольку деталь и штангенциркуль всегда должны в некоторой степени эластичный, количество используемой силы влияет на показания. Последовательные, твердые прикосновения — это правильно. Тоже большая сила приводит к занижению показаний из-за деформации детали и инструмента; слишком мало сила дает недостаточный контакт и сверхпоказание. Это больше проблема с суппортом, включающим колесо, которое обеспечивает механическое преимущество.Особенно это касается цифровых штангенциркулей, штангенциркуля выходящих наружу. регулировки, либо суппорта с некачественной балкой.
Штангенциркули простые не откалиброваны; необходимо сравнить сделанные измерения против масштаба. Является ли шкала частью штангенциркуля или нет, все аналоговые штангенциркуль и циферблат требуют хорошего зрения, чтобы высочайшая точность. Цифровые штангенциркули имеют преимущество в этой области.
Калиброванные штангенциркули могут быть неправильно обращены, что приведет к потере нуля.когда челюсти суппорта полностью закрыты, он, конечно, должен показывать ноль. Если это так нет, его необходимо откалибровать или отремонтировать. Может показаться, что штангенциркуль не может выйти из калибровки, но может быть достаточно падения или удара. Цифровой у суппортов есть кнопки нулевой установки.
С 1970-х годов — хитроумная модификация подвижной челюсти на тыльной стороне любой штангенциркуль позволяет проводить «ступенчатые» измерения. Например: расстояние от сторона головки винта к краю поверхности
PPT — Штангенциркуль с нониусом, циферблатом и электронным цифровым штангенциркулем Презентация в PowerPoint
Штангенциркуль с нониусом, циферблатом и электронным цифровым штангенциркулем Сессия 3
Детали штангенциркуля Используется для фиксации показаний на месте Штанга с 25 делениями шкала градуирована так же, как микрометр Изготавливается с нониусными шкалами на 25 и 50 делений Инструментальные и технические средства для мастерских
Инструменты и методы для мастерских
Измерение детали • Удалите все заусенцы с детали • Очистите поверхность для измерения • Откройте зажимы достаточно, чтобы пройти через работу • Закройте губки от работы и заблокируйте правый зажимной винт • Поверните регулировочный винт, пока губки не коснутся рабочей поверхности • Зафиксируйте зажимной винт на подвижной губке • Считайте измерения Магазинные инструменты и методы
дюймов Вернье Штангенциркуль Инструменты и технические средства
Штангенциркуль дюймов Штангенциркуль Sho p Инструменты и методы
Штангенциркуль дюймов Инструменты и методы в магазине
Считывание результатов измерения 1 x 1.000 = 1.000 4 x 0,100 = .400 1 x 0,050 = 0,050 14 x 0,001 = 0,014 1,464 дюйма Показание штангенциркуля 1,464 дюйма Инструменты и методы для мастерских
Штангенциркуль с нониусом • Детали такие же, как дюйм нониус • Основная шкала градуирована в миллиметрах • Каждое основное деление пронумеровано, каждые 10 мм • Пятьдесят делений на скользящей шкале, каждая пятая пронумерована • 50 делений занимают то же место, что и 49 делений на основной шкале (49 мм) • 1 деление нониуса = 0,98 мм так что разница между 1 делением основной шкалы и 1 делением нониуса =.02 мм Инструменты и технические средства для мастерских
Штангенциркуль с метрическим нониусом Инструменты и методы для цехов
Штангенциркуль с метрическим нониусом Инструменты и методы для цеха
Считывание показаний нониуса слева на столбце • Последний номер нониусной шкалы представляет собой количество миллиметров, умноженное на 10 • Отметьте, сколько полных делений отображается между этим пронумерованным делением и нулем • Умножьте число на 1 мм • Найдите линию на нониусной шкале, которая совпадает с линией на полосе, и умножьте на 0.02 мм • Добавьте для полного считывания Инструменты и методы для мастерских
Инструменты и методы для магазинов
Штангенциркуль • Циферблатный индикатор, прикрепленный рукой к шестерне, установлен на скользящей губке • Точность с точностью до 0,001 дюйма. • 1 оборот = 0,100 или 0,200 дюйма рабочего хода Инструменты и методы для мастерских
Штангенциркуль Инструменты и методы для цехов
Штангенциркуль Инструменты и методы для измерения наружного диаметра
Циферблат Штангенциркуль Инструменты и методы для мастерских
Штангенциркуль Инструменты и методы для магазина
Штангенциркуль Инструменты и методы для магазина
Штангенциркуль Штангенциркуль
Штангенциркуль со шкалой считывания • Считайте число слева от подвижной губки.• Показание 0,500 дюйма • Циферблат циферблата • Показание 0,028 0,500 + 0,028 0,528 Инструменты и методы в магазине
Штангенциркуль со шкалой считывания 1,300 + 0,048 1,348 Инструменты и методы в магазине
Штангенциркуль со шкалой считывания 2,100 + 0,033 2.133 Торговые инструменты и методы
Штангенциркуль шкалы считывания 54,00 + 0,34 54,34 Инструменты и методы магазина
Штангенциркуль шкалы считывания 30.00 +0.04 30.04 Торговые инструменты и методы
Торговые инструменты и методы

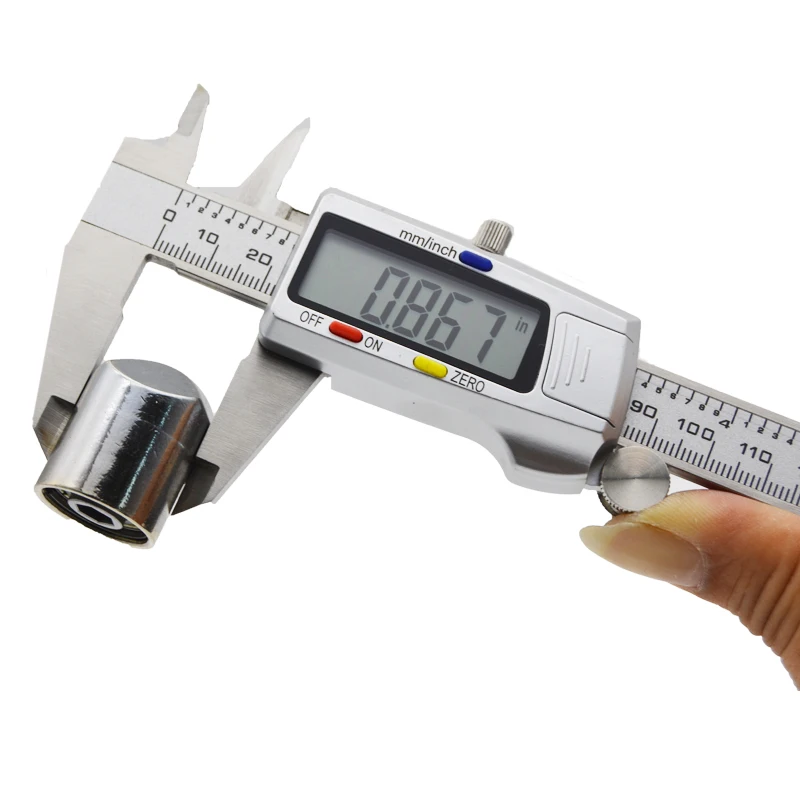

Цифровой электронный штангенциркуль • Может выдавать показания с разрешением 0,0005 дюйма или 0,01 мм при нажатии кнопки • Нет рейки, шестерни или стеклянные весы • Может подключаться к оборудованию статистического управления технологическим процессом (SPC) для целей проверки Инструменты и методы магазина
Цифровой электронный штангенциркуль Инструменты и методы магазина
Цифровой электронный штангенциркуль Инструменты и методы магазина
Цифровой электронный штангенциркуль Инструменты и методы для мастерских
Циферблат или цифровой штангенциркуль Инструменты и методы
Нониусный глубиномер • Измеряет глубину отверстий, пазов и углублений • Считывается так же, как стандартный штангенциркуль суппорт Магазин Инструменты и техника
V ernier высотомер • Разнообразие размеров: • 12-72 дюйма.или 300-1000 мм. • Точность 0,001 в 0,02 мм) • Смещенный скребок • Приспособление, которое позволяет устанавливать высоту от поверхности пластины • Приставка для глубиномера Инструменты и методы для мастерских
Инструменты и методы для мастерских
Нониусный измеритель высоты Инструменты для магазинов и методы
Циферблат высоты Инструменты и методы
Цифровой измеритель высоты Инструменты и методы
Прецизионный измеритель высоты • Обеспечивает быстрый и точный метод установки любой высоты в пределах прибор • Устраняет необходимость в расчете и сборке мерных блоков • Поверхность пластины, используемой в качестве контрольной поверхности • Изготовлена из закаленной, отшлифованной круглой стальной полосы • Шаги измерения расположены на расстоянии 1000 дюймов (25 мм) • Пруток поднимается или опускается с помощью микрометрического наконечника, градуированного с шагом 0,0001 дюйма или 0,002 мм • Может использоваться для прецизионного контроля, а также подключаться к оборудованию для статистического контроля процесса Shop Tools and Techniques
Precision Высотомер Инструменты и методы для мастерских
