Как устроена система электрооборудования ВАЗ 2115. Какие основные компоненты входят в электрическую схему автомобиля. Как проверить и отремонтировать электрику ВАЗ 2115 самостоятельно.
Общая характеристика электрооборудования ВАЗ 2115
Электрооборудование ВАЗ 2115 представляет собой сложную систему, обеспечивающую работу всех электрических компонентов автомобиля. Она включает в себя источники питания, потребители электроэнергии, провода и различные электронные блоки управления.
Основные элементы электрооборудования ВАЗ 2115:
- Аккумуляторная батарея
- Генератор
- Стартер
- Система зажигания
- Система освещения и сигнализации
- Электронные блоки управления двигателем, ABS и другими системами
- Электропривод стеклоподъемников, зеркал, замков
- Контрольно-измерительные приборы
Все эти компоненты соединены между собой проводкой и образуют единую электрическую цепь автомобиля.
Схема электрооборудования ВАЗ 2115
Электрическая схема ВАЗ 2115 достаточно сложна и включает множество цепей. Основные из них:
- Цепь питания от аккумулятора
- Цепь заряда аккумулятора от генератора
- Цепи системы зажигания
- Цепи системы пуска двигателя
- Цепи наружного и внутреннего освещения
- Цепи системы охлаждения двигателя
- Цепи системы отопления и вентиляции салона
- Цепи дополнительного электрооборудования
Для удобства обслуживания и ремонта все электрические цепи сгруппированы в жгуты проводов. Основные жгуты — это жгут системы зажигания, жгут панели приборов, жгут задних фонарей и другие.
Аккумуляторная батарея ВАЗ 2115
Аккумуляторная батарея является основным источником электроэнергии на ВАЗ 2115 при неработающем двигателе. Она обеспечивает питание стартера при пуске и работу потребителей при выключенном зажигании.
На ВАЗ 2115 устанавливается свинцово-кислотная АКБ напряжением 12В и емкостью 55-60 А·ч. Основные параметры аккумулятора:
- Номинальное напряжение: 12 В
- Емкость: 55-60 А·ч
- Ток холодной прокрутки: 480-520 А
- Размеры (ДхШхВ): 242х175х190 мм
- Тип клемм: европейский
При выходе из строя аккумулятора его необходимо заменить на аналогичный по характеристикам. Срок службы АКБ при правильной эксплуатации составляет 3-5 лет.
Генератор ВАЗ 2115: устройство и проверка
Генератор на ВАЗ 2115 вырабатывает электроэнергию для питания бортовой сети и зарядки аккумулятора при работающем двигателе. Это важнейший элемент электрооборудования автомобиля.
Основные характеристики генератора ВАЗ 2115:
- Тип: переменного тока
- Номинальное напряжение: 14 В
- Максимальный ток: 80 А
- Мощность: 1120 Вт
Как проверить генератор ВАЗ 2115?
- Измерьте напряжение на клеммах АКБ при работающем двигателе — оно должно быть 13,8-14,2 В
- Проверьте натяжение ремня генератора
- Осмотрите щетки и контактные кольца на износ
- Проверьте диоды выпрямительного блока
При выходе генератора из строя двигатель будет работать только на аккумуляторе, пока тот не разрядится. Необходимо своевременно диагностировать и устранять неисправности генератора.
Стартер ВАЗ 2115: конструкция и диагностика
Стартер обеспечивает пуск двигателя ВАЗ 2115, проворачивая коленвал при запуске. Это мощный электродвигатель, потребляющий большой ток от аккумулятора.
Технические характеристики стартера ВАЗ 2115:
- Тип: электромеханический
- Номинальное напряжение: 12 В
- Мощность: 1,5 кВт
- Число зубьев шестерни: 10
Как проверить работоспособность стартера?
- Проверьте надежность крепления клемм аккумулятора
- Измерьте падение напряжения при включении стартера — не более 0,5 В
- Осмотрите щетки и коллектор на износ
- Проверьте работу тягового реле
При неисправности стартера двигатель не запустится или будет запускаться с трудом. Необходимо своевременно обслуживать и ремонтировать стартер для обеспечения надежного пуска.
Система зажигания ВАЗ 2115
Система зажигания ВАЗ 2115 обеспечивает воспламенение топливно-воздушной смеси в цилиндрах двигателя. Она включает следующие компоненты:
- Датчик положения коленвала
- Блок управления зажиганием
- Модуль зажигания (катушка)
- Высоковольтные провода
- Свечи зажигания
Как проверить систему зажигания ВАЗ 2115?
- Проверьте состояние высоковольтных проводов и наконечников
- Осмотрите свечи зажигания, при необходимости замените
- Проверьте работу датчика положения коленвала
- Протестируйте модуль зажигания осциллографом
Неисправности системы зажигания приводят к перебоям в работе двигателя, повышенному расходу топлива и потере мощности. Необходимо регулярно обслуживать компоненты системы зажигания.
Электронный блок управления двигателем ВАЗ 2115
Электронный блок управления (ЭБУ) двигателем ВАЗ 2115 контролирует работу систем подачи топлива, зажигания и других. Это «мозг» современного инжекторного двигателя.
Основные функции ЭБУ двигателя ВАЗ 2115:
- Управление впрыском топлива
- Регулирование угла опережения зажигания
- Контроль холостого хода
- Управление вентилятором охлаждения
- Диагностика неисправностей
Как проверить работу ЭБУ двигателя?
- Считайте коды ошибок с помощью диагностического сканера
- Проверьте входные и выходные сигналы блока осциллографом
- Протестируйте работу исполнительных механизмов
При неисправности ЭБУ возможны различные проблемы в работе двигателя — от повышенного расхода топлива до полной остановки. Ремонт блока управления требует специального оборудования и навыков.
Электрооборудование ВАЗ 2113, 2114, 2115
Электрооборудование автомобиля ВАЗ 2113, 2114, 2115. Генератор, стартер, АКБ, фары, задние фонари, датчики, печка, дворники и пр. Схемы подключения, устройство, неисправности, проверка и самостоятельный ремонт. Применяемость и каталожные номера деталей.
Схема подключения датчиков износа передних тормозных колодок автомобилей ВАЗ 2113, 2114, 2115На автомобилях ВАЗ 2113, 2114, 2115 устанавливаются датчики износа передних тормозных колодок (по одному в каждой колодке).
Читать далее «Датчики износа передних тормозных колодок ВАЗ 2113, 2114, 2115»
Автор MechanikОпубликованоНа подрулевые переключатели автомобилей ВАЗ 2113, 2114, 2115 возложены функции управления указателями поворота, дальним светом фар, омывателями и очистителями переднего и заднего стекол.
Читать далее «Положения рычагов подрулевых переключателей ВАЗ 2114 (2113, 2115)»
Автор MechanikОпубликовано Рубрики Схемы, Электрооборудование ВАЗ 2113, 2114, 2115Метки ВАЗ 2114, ВАЗ 2115, подрулевые переключатели, положения рычагов, рычаги подрулевых переключателей, схемаДобавить комментарий к записи Положения рычагов подрулевых переключателей ВАЗ 2114 (2113, 2115) Установленная в центральной консоли передней панели автомобиля ВАЗ 2114 (2113, 2115) пепельница оборудована подсветкой.Читать далее «Схема подключения лампы подсветки пепельницы ВАЗ 2114»
Автор MechanikОпубликовано Рубрики Электрооборудование ВАЗ 2113, 2114, 2115Метки ВАЗ 2114, лампа подсветки пепельницы, пепельница, подсветка пепельницы, подсветка пепельницы ваз 2114, регулятор яркости, схемаДобавить комментарий к записи Схема подключения лампы подсветки пепельницы ВАЗ 2114Заняться проверкой исправности подрулевых переключателей автомобиля ВАЗ 2114 (2113, 2115) придется если возникли определенные проблемы в работе его электрооборудования.
Читать далее «Проверка исправности подрулевых переключателей ВАЗ 2114 (2113, 2115)»
Автор MechanikОпубликовано Рубрики Электрооборудование ВАЗ 2113, 2114, 2115Метки ВАЗ 2114, ВАЗ 2115, неисправен подрулевой, переключатель, подрулевые переключатели, проверка подрулевого переключателяДобавить комментарий к записи Проверка исправности подрулевых переключателей ВАЗ 2114 (2113, 2115)Автомобиль ВАЗ 2114 (2113, 2115) оборудован очистителем ветрового стекла состоящим из электродвигателя, рычагов и щеток (дворники).
Читать далее «Очиститель ветрового стекла ВАЗ 2114, схема подключения»
Автор MechanikОпубликовано Рубрики Схемы, Электрооборудование ВАЗ 2113, 2114, 2115Метки ВАЗ 2114, ветровое стекло, дворники, омыватель ветрового стекла, очиститель ветрового стекла, схемаДобавить комментарий к записи Очиститель ветрового стекла ВАЗ 2114, схема подключения В передних фарах автомобилей ВАЗ 2113, 2114, 2115 установлены лампы ближнего/дальнего света фар, лампа габарита и лампа указателя поворота.
Читать далее «Провода передней фары автомобиля ВАЗ 2114 (2113, 2115)»
Автор MechanikОпубликовано Рубрики Схемы, Электрооборудование ВАЗ 2113, 2114, 2115Метки ВАЗ 2114, лампы фары, провода фары ваз 2114, распиновка проводов фары, фарыДобавить комментарий к записи Провода передней фары автомобиля ВАЗ 2114 (2113, 2115) Автор MechanikОпубликовано Рубрики Электрооборудование ВАЗ 2113, 2114, 2115Метки ВАЗ 2114, гудок, звуковой сигнал, звуковой сигнал ваз 2114, подключение звукового сигналаДобавить комментарий к записи Схема подключения звукового сигнала на ВАЗ 2114 (2113, 2115)Проверим исправность модуля (катушки) зажигания двигателя 11183 (1,6 л) автомобилей ВАЗ 2113, 2114, 2115.
Читать далее «Проверка модуля (катушки) зажигания на ВАЗ 2113, 2114, 2115»
Автор MechanikОпубликовано Рубрики Электрооборудование ВАЗ 2113, 2114, 2115Метки ВАЗ 2114, катушка зажигания, модуль зажигания, проверка катушки, проверка модуля зажиганияДобавить комментарий к записи Проверка модуля (катушки) зажигания на ВАЗ 2113, 2114, 2115Рычаги блока управления отопителем салона (печкой) автомобиля ВАЗ 2114 (2113, 2115) имеют подсветку, позволяющую быстро их обнаружить в темное время суток.
Читать далее «Подсветка рычагов блока отопителя салона ВАЗ 2113, 2114, 2115, схема»
Автор MechanikОпубликовано Рубрики Печка автомобилей ВАЗ, Электрооборудование ВАЗ 2113, 2114, 2115Метки ВАЗ 2114, лампа подсветки, отопитель салона, печка, подсветка рычагов отопителя, схемаДобавить комментарий к записи Подсветка рычагов блока отопителя салона ВАЗ 2113, 2114, 2115, схема Автор MechanikОпубликовано Рубрики Схемы, Электрооборудование ВАЗ 2113, 2114, 2115Метки бардачок, ВАЗ 2114, вещевой ящик ваз 2114, геркон, освещение вещевого ящика, подсветка бардачка 2114, схемаДобавить комментарий к записи Подсветка бардачка (вещевого ящика) ВАЗ 2114, схемаНа автомобили ВАЗ 2113, 2114, 2115 (семейство Самара-2) устанавливалось несколько электронных блоков управления — ЭБУ ЭСУД (контроллеров системы управления двигателем) марки Bosch.
Читать далее «ЭБУ ЭСУД (контроллер) Bosch MP7.0 автомобилей ВАЗ 2113, 2114, 2115»
Автор MechanikОпубликовано Рубрики Электрооборудование ВАЗ 2113, 2114, 2115Метки 2111-1411020-40, 2111-1411020-50, bosch mp7.0, эбу bosch, эбу ваз 2114, эбу ваз 2115, ЭСУДДобавить комментарий к записи ЭБУ ЭСУД (контроллер) Bosch MP7.0 автомобилей ВАЗ 2113, 2114, 2115 Лампа Н4, галогеновая дальнего-ближнего света передней фары автомобилей ВАЗ и не толькоВ фары большинства автомобилей с пробегом (ВАЗ и не только) устанавливаются галогеновые двухнитевые лампы ближнего и дальнего света.
Читать далее «Почему лампы ближнего и дальнего света в фарах галогеновые?»
Автор MechanikОпубликовано Рубрики Электрооборудование автомобиля Нива, Электрооборудование ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107, Электрооборудование ВАЗ 2108, 2109, 21099, Электрооборудование ВАЗ 2113, 2114, 2115, Электрооборудование Рено ЛоганМетки галоген, галогеновая лампа, лампа ближнего дальнего, свет фар, фарыДобавить комментарий к записи Почему лампы ближнего и дальнего света в фарах галогеновые?Проводка ваз 2115 в категории «Авто — мото»
Проводка ВАЗ 2115 мотор карбюратор
Доставка из г. Каменец-Подольский
880 грн
Купить
Каменец-Подольский
Проводка ВАЗ 2115 карбюраторная
Доставка по Украине
2 300 грн
Купить
Проводка ПТФ противотуманных фар ВАЗ 2113 2114 2115 комплект
Доставка по Украине
550 грн/комплект
Купить
Проводка ВАЗ 2115 мотор карбюратор 000034320
Доставка по Украине
580 грн
Купить
Гофра проводки двери ВАЗ-21099-2115
Доставка из г.
Лубны
45 грн
Купить
Проводка противотуманных фар ВАЗ 2115 ВДМ
Доставка по Украине
по 332 грн
от 3 продавцов
332 грн
Купить
Проводка кузовная ВАЗ 2115 карбюратор моторная часть
Доставка по Украине
840 — 842 грн
от 5 продавцов
840 грн/комплект
Купить
Проводка кузовная ВАЗ 2115 карбюратор панели приборов
Доставка по Украине
по 1 098 грн
от 5 продавцов
1 098 грн/комплект
Купить
Проводка ВАЗ 2114, 2115 полный комплект на авто (карб. Двиг.) педаль обычная механическая (пр-во Завод) КП
Доставка по Украине
3 313 — 3 479 грн
от 5 продавцов
3 479 грн
Купить
Проводка противотуманных фар ВАЗ 2115 ВДМ
Доставка по Украине
332 грн
Купить
Проводка ПТФ (противотуманных фар) ВАЗ-2115 (КПКЗ) ПТФ 2115
На складе
Доставка по Украине
234 грн
Купить
Проводка фары противотуманной 2113, 2114, 2115 АВТОГРАНД
Доставка из г.
Хуст
468 — 504.9 грн
от 4 продавцов
468 грн/комплект
Купить
Проводка противотуманных фар ваз 2110, 2111, 2112, 2113,2114, 2115 и т.д оригинал
Доставка по Украине
130 грн
Купить
Электро бенозонасос вставка ВАЗ 2110-2115,2170-2172 + сеточка + проводок (FJP 058045 J)
Доставка по Украине
385 грн
Купить
Датчик скорости Ваз 21083 2109 2113 2114 2115 инж 6 импульсный без проводка
Доставка по Украине
130 грн
Купить
Смотрите также
Проводка подкапотная от блока управления ВАЗ 2115-70 (2 лямбда зонд)
Доставка по Украине
по 4 206 грн
от 5 продавцов
4 206 грн/комплект
Купить
Проводка фар противотуманных ВАЗ 2113 — 2115 (к-кт на 2 стороны) (пр-во Завод) ПИР 21773 З 612283
Доставка по Украине
по 275 грн
от 5 продавцов
275 грн/комплект
Купить
Подкапотная проводка ВАЗ 21082 (инжектор) 1.5
Доставка по Украине
1 669 грн
Купить
Датчик скорости Ваз 21083-21099, 2110-2112,2113-2115 6 импульсный без проводка Калуга
Доставка по Украине
270 грн
Купить
Датчик скорости Ваз 21083-2115, 6 импульсный без проводка Китай
Доставка по Украине
200 грн
Купить
Датчик скорости Ваз 21083 2109 2113 2114 2115 инж 6 импульсный (плоский разьем) с проводком
Доставка по Украине
150 грн
Купить
Проводка для подключения противотуманок ВАЗ 2115
Доставка по Украине
189 грн
Купить
Проводка для подключения противотуманных фар ВАЗ 2113-2115
Доставка из г.
Харьков
125 грн
Купить
Харьков
Диодный мост Ваз 2108 2109 21099 2113 2114 2115 (1 проводок) Орбита
Доставка по Украине
450 грн
Купить
Разъем проводки штекер ВАЗ 2108 2109 2110 2112 2113 2114 2115
Доставка по Украине
30 грн
Купить
Проводка часть жгут проводов к ЭБУ ВАЗ Калина 1117 1118 1119 Lada 2113 2114 2115
Заканчивается
Доставка по Украине
600 грн
Купить
Датчик скорости Ваз 2110 2111 2112 инж 6 импульсный без проводка
Доставка по Украине
140 грн
Купить
Датчик скорости Ваз 2110 2111 2112 инж 6 импульсный (плоский разьем) с проводком
Доставка по Украине
150 грн
Купить
Проводка кузовная 2115 карбюратор моторная часть (20608)
Доставка по Украине
465 грн/комплект
Купить
Vaz Lada Circuito Electrico 2115
POR CARIPUS JUE ABR 07, 2011 4:59 PM
CAR Electrical Extrack Extrack.

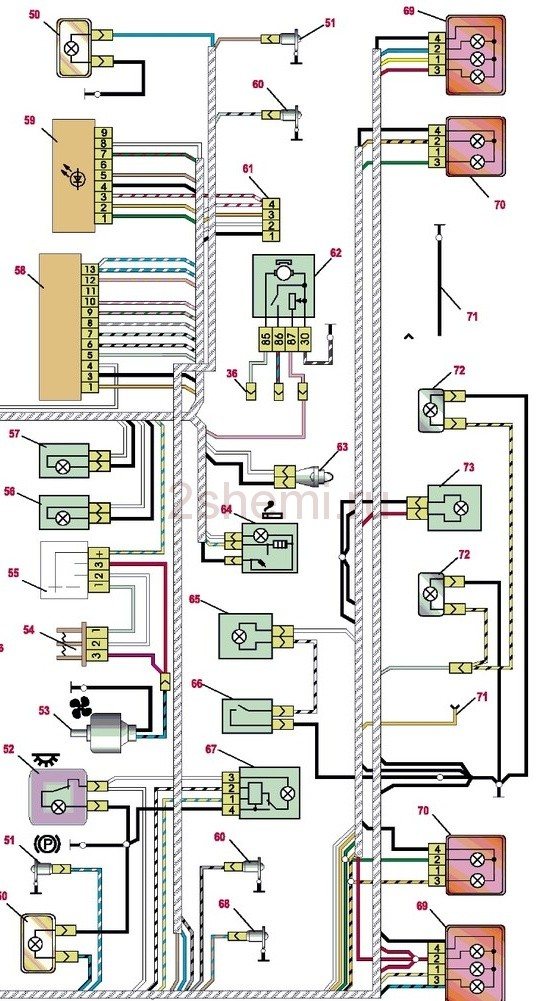

Датчики, элементы электронного управления схемой электрооборудования автомобиля (ВАЗ 2115).
