Электропробник. Индикаторная отвертка: виды, принцип работы и правила использования

Что такое индикаторная отвертка. Какие бывают виды индикаторных отверток. Как работает индикаторная отвертка. Как правильно пользоваться индикаторной отверткой. Какие меры предосторожности нужно соблюдать при работе с индикаторной отверткой.

Что такое индикаторная отвертка и для чего она нужна

Индикаторная отвертка — это компактный прибор для определения наличия напряжения в электрической цепи. Она позволяет быстро и безопасно проверить, есть ли ток в розетке, выключателе или проводе, не разбирая их.

Основные функции индикаторной отвертки:

• Определение наличия напряжения в сети
• Поиск фазного провода
• Проверка исправности предохранителей
• Определение полярности в цепях постоянного тока
• Прозвонка цепей и поиск обрывов

Этот простой инструмент незаменим как для профессиональных электриков, так и для домашних мастеров при ремонте и обслуживании электропроводки.

Виды индикаторных отверток

Существует несколько основных типов индикаторных отверток:

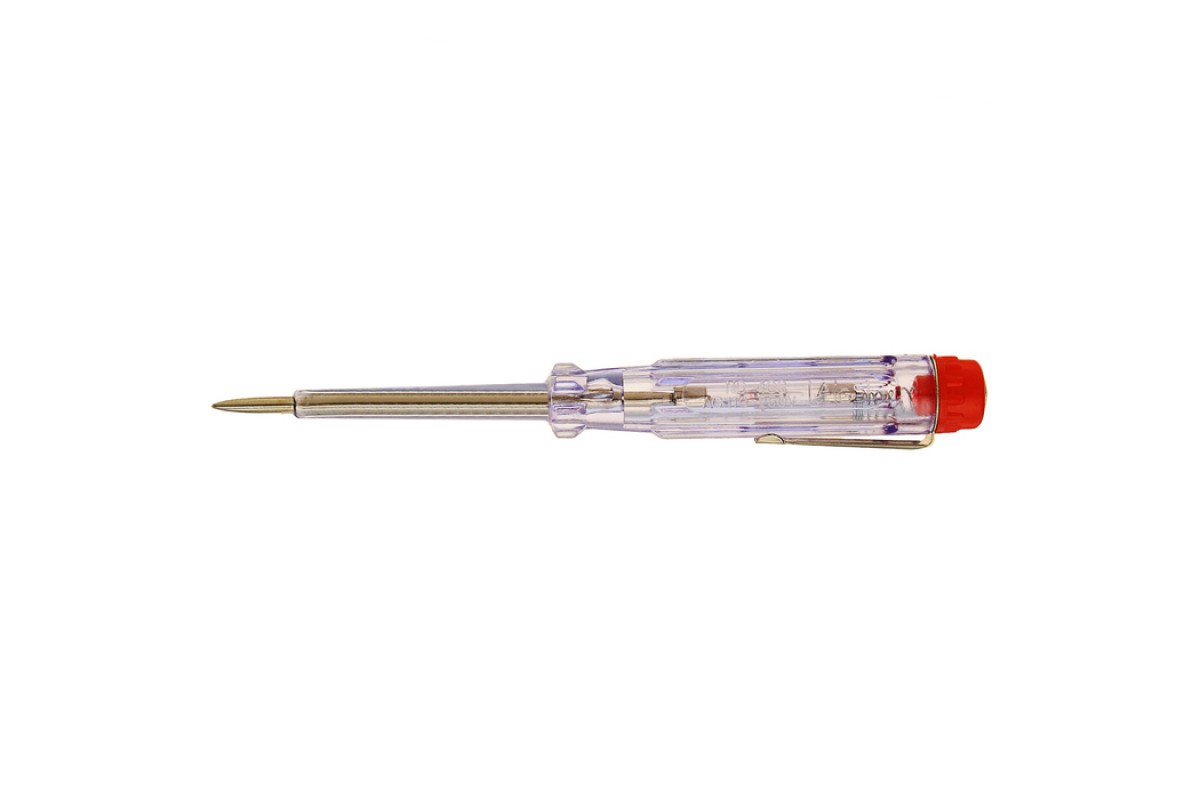

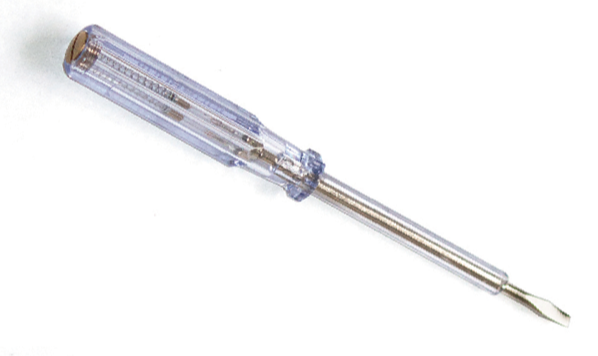

1. Простая неоновая отвертка

Самый простой и дешевый вариант. Содержит неоновую лампочку, которая загорается при контакте с фазой. Работает только от напряжения сети, не требует батареек.

2. Отвертка со светодиодом

Более современный вариант. Вместо неоновой лампы используется яркий светодиод. Требует батарейку для работы, но имеет большую чувствительность.

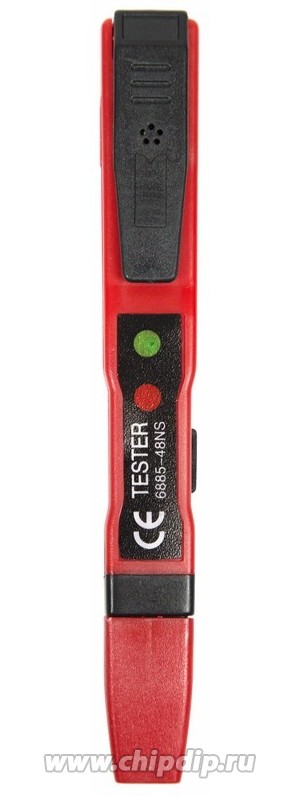

3. Бесконтактный пробник

Определяет наличие напряжения без непосредственного контакта с проводником. Имеет высокую чувствительность, может находить скрытую проводку.

4. Цифровой мультитестер

Многофункциональный прибор с ЖК-дисплеем. Позволяет не только определять наличие напряжения, но и измерять его величину.

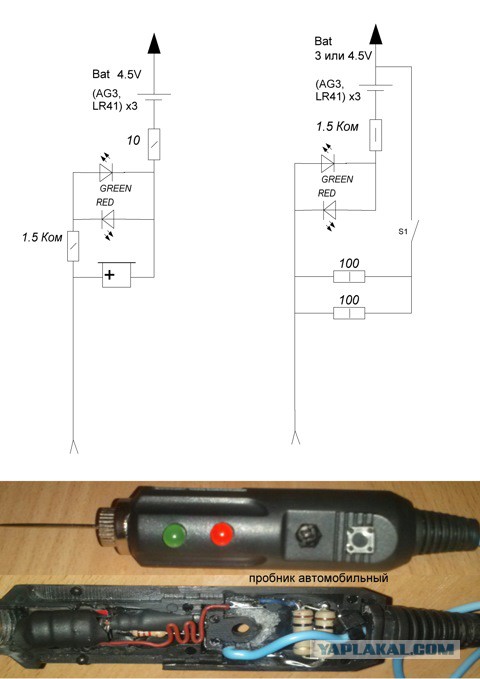

Принцип работы индикаторной отвертки

Как же работает индикаторная отвертка? Принцип ее действия довольно прост:

1. Металлическое жало отвертки прикасается к проводнику под напряжением.
2. Ток через высокоомный резистор поступает на индикатор (лампочку или светодиод).
3. При достаточном напряжении индикатор загорается, сигнализируя о наличии тока.
4. Человек, держащий отвертку, выступает в роли второго контакта, замыкая цепь на землю.

Важно отметить, что ток, проходящий через тело человека, ничтожно мал и абсолютно безопасен благодаря высокому сопротивлению схемы отвертки.

Как правильно пользоваться индикаторной отверткой

Чтобы безопасно и эффективно использовать индикаторную отвертку, следуйте этим правилам:

1. Перед использованием убедитесь в исправности отвертки, проверив ее на заведомо рабочей розетке.
2. Держите отвертку только за изолированную рукоятку, не касайтесь металлического жала.
3. Прикасайтесь жалом к оголенным участкам проводки или контактам розеток/выключателей.
4. Для повышения чувствительности слегка коснитесь пальцем металлической части на торце рукоятки.
5. Свечение индикатора говорит о наличии напряжения, отсутствие свечения — об его отсутствии.
6. При проверке розетки проверьте оба гнезда — в одном должно быть напряжение (фаза), в другом — нет (ноль).
7. Для поиска скрытой проводки водите отверткой вдоль стены, не касаясь ее.

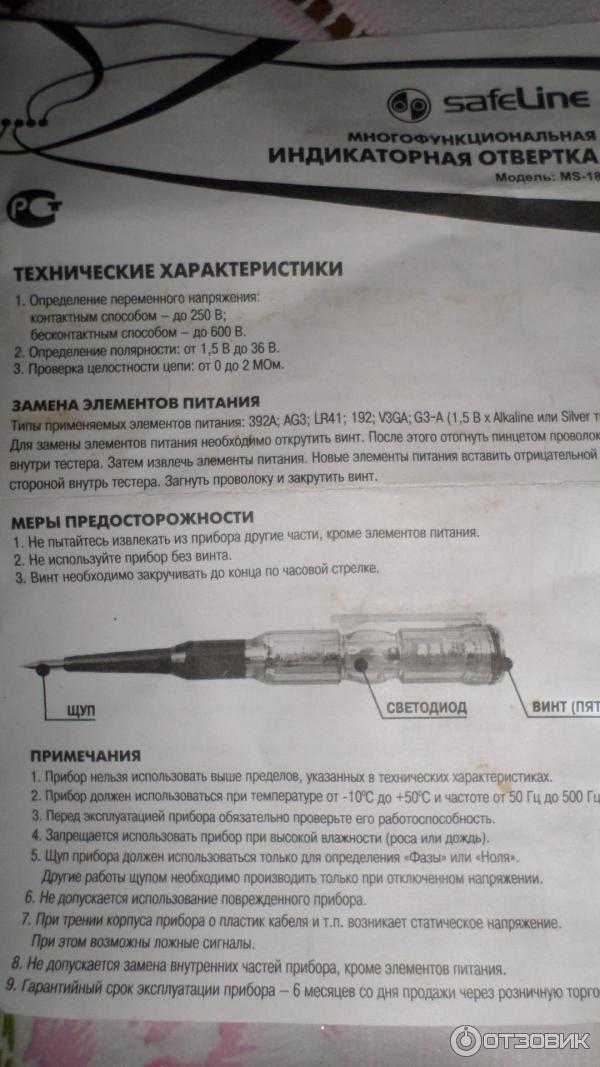

Меры предосторожности при работе с индикаторной отверткой

Несмотря на безопасность индикаторных отверток, при работе с электричеством всегда нужно соблюдать осторожность:

• Не используйте отвертку с поврежденной изоляцией корпуса.
• Не работайте с отверткой в условиях повышенной влажности.
• Не прикасайтесь к оголенным проводам или контактам руками.
• Помните, что отсутствие индикации не гарантирует отсутствия напряжения. Всегда перепроверяйте мультиметром.
• Не превышайте допустимое напряжение, указанное на отвертке.
• Не используйте бытовые индикаторные отвертки в промышленных сетях.

Преимущества и недостатки индикаторных отверток

Как и любой инструмент, индикаторные отвертки имеют свои плюсы и минусы. Рассмотрим основные из них:

Преимущества:

• Простота и удобство использования
• Компактные размеры
• Низкая стоимость
• Не требуют специальных навыков
• Безопасность при правильном использовании

Недостатки:

• Невысокая точность измерений
• Возможность ложных срабатываний
• Ограниченный функционал по сравнению с мультиметрами
• Необходимость периодической замены батареек (для некоторых моделей)

Как выбрать индикаторную отвертку

При выборе индикаторной отвертки обратите внимание на следующие характеристики:

• Диапазон определяемых напряжений (обычно от 100 до 500 В)
• Тип индикации (неоновая лампа, светодиод, звуковой сигнал)
• Наличие дополнительных функций (прозвонка, измерение напряжения)
• Длина жала (для работы в труднодоступных местах)
• Качество изоляции рукоятки
• Наличие сертификатов безопасности

Выбирайте отвертку известных производителей и приобретайте только в проверенных магазинах электротоваров.

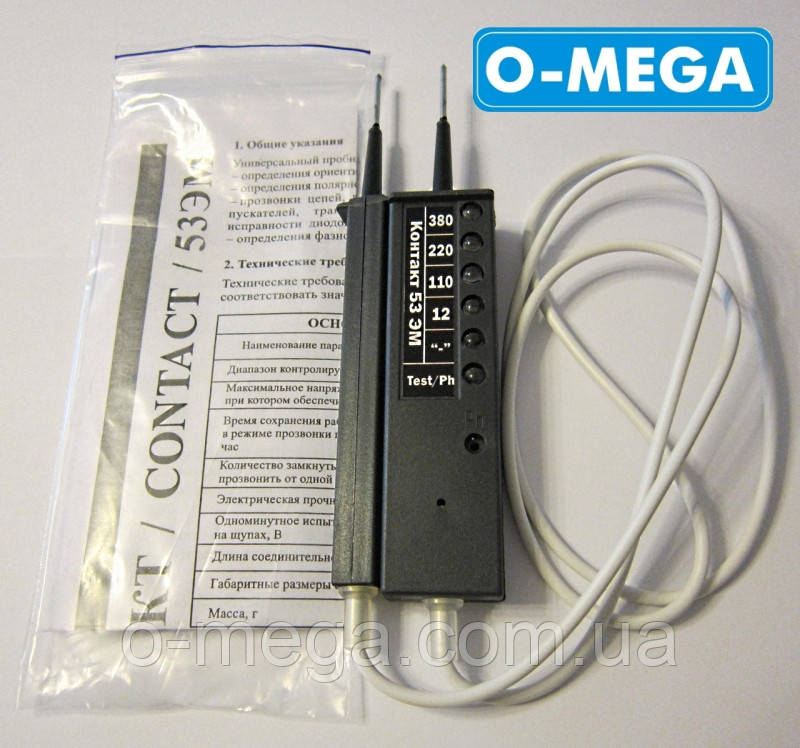

Альтернативы индикаторной отвертке

Хотя индикаторная отвертка — удобный инструмент, в некоторых ситуациях лучше использовать более точные приборы:

• Мультиметр — для точного измерения напряжения, силы тока и сопротивления
• Токовые клещи — для измерения тока без разрыва цепи
• Двухполюсный указатель напряжения — для более надежного определения наличия напряжения
• Тестер для проверки УЗО — для проверки устройств защитного отключения

Эти приборы дают более точные результаты, но требуют определенных навыков использования.
