Что такое распределительный электрический щит

Распределительный электрический щит — это устройство, предназначенное для приема и распределения электроэнергии, а также для защиты электрических цепей при перегрузках и коротких замыканиях. Щит является важным элементом системы электроснабжения здания, через который проходят все электрические линии.

Основные функции распределительного щита:

• Прием электроэнергии от внешней сети
• Распределение электроэнергии по потребителям
• Защита электрических цепей
• Учет потребляемой электроэнергии
• Возможность отключения отдельных линий и всего электроснабжения

Распределительный щит состоит из корпуса, в котором размещаются модульные устройства — автоматические выключатели, УЗО, счетчики и другая коммутационная аппаратура. Все это монтируется на специальных DIN-рейках.

Виды распределительных щитов

Распределительные щиты классифицируются по нескольким основным параметрам:

По способу установки:

• Навесные (ЩРН) — монтируются на поверхность стены
• Встраиваемые (ЩРВ) — устанавливаются в нишу в стене
• Напольные — устанавливаются на полу

По материалу корпуса:

• Металлические — прочные, но подвержены коррозии
• Пластиковые — легкие, не подвержены коррозии

По степени защиты:

• IP31 — защита от попадания предметов диаметром более 2,5 мм
• IP54 — пылевлагозащищенное исполнение

По количеству модулей:

• Малые — до 12 модулей
• Средние — от 24 до 36 модулей
• Большие — от 48 модулей и более

Выбор конкретного типа щита зависит от условий эксплуатации и требуемой функциональности.

Как правильно выбрать распределительный щит

При выборе распределительного щита необходимо учитывать следующие факторы:

• Количество отходящих линий и устанавливаемых модульных устройств
• Условия эксплуатации (влажность, температура, механические воздействия)
• Способ монтажа (навесной или встраиваемый)
• Требования к дизайну и эстетике
• Бюджет

Рекомендуется выбирать щит с запасом по количеству модулей на 20-30% для возможности дальнейшего расширения.

Для квартир и небольших домов обычно достаточно щита на 24-36 модулей. Для частных домов может потребоваться щит на 54-72 модуля.

Особенности монтажа распределительного щита

Монтаж распределительного щита должен выполняться квалифицированным электриком. Основные этапы установки:

1. Подготовка места установки
2. Монтаж корпуса щита
3. Установка DIN-реек и сборных шин
4. Монтаж модульных устройств
5. Подключение вводного кабеля
6. Подключение отходящих линий
7. Маркировка проводов и автоматов
8. Проверка правильности соединений

При монтаже важно обеспечить надежное заземление корпуса щита и всех металлических частей.

Требования к размещению распределительного щита

Правильное размещение распределительного щита важно для удобства эксплуатации и безопасности. Основные требования:

• Щит должен быть легко доступен для обслуживания
• Высота установки — 1,4-1,7 м от пола до верхнего края щита
• Запрещается устанавливать щиты в санузлах, саунах, душевых
• Расстояние от газовых труб — не менее 0,5 м
• Должен быть обеспечен удобный подвод кабелей

В квартирах щит обычно размещают в прихожей или коридоре. В частных домах оптимальное место — техническое помещение или гараж.

Комплектация распределительного щита

Типовая комплектация распределительного щита включает:

• Вводной автоматический выключатель
• Автоматические выключатели для групповых линий
• УЗО или дифференциальные автоматы
• Счетчик электроэнергии
• Шины N и PE
• Клеммы и шины для присоединения проводников

Дополнительно могут устанавливаться:

• Устройства защиты от импульсных перенапряжений
• Контакторы
• Реле контроля фаз
• Таймеры и другие устройства автоматики

Конкретный состав оборудования определяется проектом электроснабжения.

Обслуживание распределительного щита

Правильное обслуживание распределительного щита позволяет обеспечить его длительную и безопасную эксплуатацию. Основные мероприятия по обслуживанию:

• Периодический внешний осмотр (не реже 1 раза в 6 месяцев)
• Проверка состояния контактных соединений (1 раз в год)
• Протяжка винтовых соединений (1 раз в год)
• Проверка работы автоматических выключателей и УЗО
• Чистка от пыли
• Измерение сопротивления изоляции (1 раз в 3 года)

При обнаружении неисправностей необходимо немедленно вызвать квалифицированного электрика для их устранения.

Меры безопасности при работе с распределительным щитом

Распределительный щит является источником повышенной опасности. При работе с ним необходимо соблюдать следующие меры безопасности:

• Все работы должны проводиться при отключенном напряжении
• Перед началом работ необходимо проверить отсутствие напряжения
• Работы должны проводиться в диэлектрических перчатках
• Запрещается работать с неисправным инструментом
• Нельзя прикасаться к оголенным проводникам и шинам
• После окончания работ нужно установить все защитные крышки и панели

Любые работы в распределительном щите должны выполняться только квалифицированным персоналом, имеющим соответствующий допуск.

Распределительный щит | это… Что такое Распределительный щит?

Для термина «Щит» см. другие значения.

Пластиковый электрический щиток с различной аппаратурой модульного исполнения.

Электрический щит, щиток — устройство, предназначеное для приема и распределения электрической энергии при напряжении 380/220 и 660/380 В трехфазного переменного тока частотой 50 — 60 Гц, нечастого включения и отключения линий групповых цепей, а также для их защиты при перегрузках и коротких замыканиях. Применяется в осветительных и силовых установках производственных, общественных, административных и других подобных зданий. Должно соответсвовать требованиям ГОСТ 51321, ГОСТ 51778-2001. Обычно устанавливаемых в металлический или пластиковый корпус.

Содержание 1 Термины и определения 2 Содержимое 3 Варианты исполнения 3.1 Модульный щит 3.2 Щит (шкаф) с монтажной панелью 3. 3 Доступность 4 Техника безопасности 5 Примечания 6 См. также 7 Ссылки

Термины и определения

7.1.4. Главный распределительный щит (ГРЩ) — распределительный щит, через который снабжается электроэнергией все здание или его обособленная часть. Роль ГРЩ может выполнять ВРУ или щит низкого напряжения подстанции.
7.1.6. Групповой щиток — устройство, в котором установлены аппараты защиты и коммутационные аппараты (или только аппараты защиты) для отдельных групп светильников, штепсельных розеток и стационарных электроприемников.
7.1.7. Квартирный щиток — групповой щиток, установленный в квартире и предназначенный для присоединения сети, питающей светильники, штепсельные розетки и стационарные электроприемники квартиры.
7.1.8. Этажный распределительный щиток — щиток, установленный на этажах жилых домов и предназначенный для питания квартир или квартирных щитков.

7.1.9. Электрощитовое помещение — помещение, доступное только для обслуживающего квалифицированного персонала, в котором устанавливаются ВУ, ВРУ, ГРЩ и другие распределительные устройства.
7.1.11. Распределительная сеть — сеть от ВУ, ВРУ, ГРЩ до распределительных пунктов и щитков.
7.1.12. Групповая сеть — сеть от щитков и распределительных пунктов до светильников, штепсельных розеток и других электроприемников.
Правила устройства электроустановок (ПУЭ) Глава 7.1. Электроустановки жилых, общественных, административных и бытовых зданий

Содержимое

Как правило, внутри щитка размещается минимум аппаратуры, относящийся с индивидуальной квартире или совокупности квартир, определяемых на этаже лестничной площадкой, соединяемых с квартирой групповой сетью:

• счётчик электроэнергии,
• смонтированные предохранители или автоматические выключатели,
• дополнительно, в отдельных отсеках, могут размещаться соединители с не-силовыми электрическими сетями, например кабельным телевидением или ЛВС.

Варианты исполнения

Корпуса OptiBox G изготовленные из изоляционного, трудно воспламеняющегося и самозатухающего композита

Электрические щиты могут собираться какой-либо фирмой-изготовителем (комплектными) по типовым или индивидуальным схемам и устанавливаться на месте уже готовыми (так обычно выполняются вводно-распределительные устройства), или собираться монтажниками на месте установки (так обычно выполняются групповые распределительные щиты). Для сборки электрических щитов используются металлические или пластиковые корпуса. Корпуса выпускаются промышленностью как готовыми, определенных серий, так и в виде различных деталей для сборки корпуса индивидуальной конструкции.

Готовые корпуса можно разделить на корпуса (щиты) с монтажной панелью и модульные корпуса (щиты).

Модульный щит

OptiBox P пластиковые корпуса для установки на DIN-рейку модульной аппаратуры

В большинстве групповых распределительных щитов используются готовые модульные корпуса.
Модульные щиты имеют небольшие или средние размеры. При установке вне специальных помещений позволяют сохранить эстетику интерьера. Предназначены для установки специально предназначенной для таких щитов аппаратуры небольших размеров (модульной аппаратуры). Для её монтажа на задней стенке (дне) модульного щита устанавливается один либо несколько металлических профилей определенного размера и формы — DIN-рейка. После установки аппаратуры и выполнения в щите электрических соединений поверх в щите устанавливается металлическая или пластиковая панель, скрывающая клеммы приборов, провода и DIN-рейку и защищающая от прикосновения к токоведущим частям.

В панели выполнены прорези, обеспечивающие видимость приборов и доступ к их элементам управления. Незанятую приборами часть прорези закрывают пластиковыми заглушками (фальшь-панелями).

Щит (шкаф) с монтажной панелью

Предназначены для установки любого подходящего по габаритам оборудования при помощи резьбовых соединений на монтажную панель — жесткий металлический лист, в котором выполняются нужные отверстия, или же снабженный отверстиями изначально.

В корпусе индивидуальной сборки можно разместить одновременно и модульную часть, и монтажную панель.

Доступность

1.1.34. В жилых, общественных и других помещениях устройства для ограждения и закрытия токоведущих частей должны быть сплошные; в помещениях, доступных только для квалифицированного персонала, эти устройства могут быть сплошные, — сетчатые или дырчатые. Ограждающие и закрывающие устройства должны быть выполнены так, чтобы снимать или открывать их можно было только при помощи ключей или инструментов.
1.1.35. Все ограждающие и закрывающие устройства должны обладать требуемой (в зависимости от местных условий) механической прочностью. При напряжении выше 1 кВ толщина металлических ограждающих и закрывающих устройств должна быть не менее 1 мм.
Правила устройства электроустановок (ПУЭ)

В некоторых случаях возникает необходимость ограничения доступа к определенной аппаратуре, установленной в щитке например, к счётчику электроэнергии. В таких случаях используют специальные устройства блокировки, замки, открыть которые могут только рабочий персонал обслуживающего предприятия имеющие специальный ключ, а также специальные пломбы.

• В случае проведения регламентных работ по обслуживанию щитка они выполняются уполномоченным квалифицированным обслуживающим персоналом — специально подготовленными работниками, прошедшими проверку знаний в объеме, обязательном для данной работы (должности), и имеющими группу по электробезопасности, предусмотренную действующими правилами охраны труда при эксплуатации электроустановок.
• Аварийно-восстановительные работы выполняются исключительно выездной оперативной бригадой.

Примечания

См. также

• Вводно-распределительное устройство
• Главный распределительный щит
• Шина (энергосистема)
• Энергосистема
• Система электроснабжения
• ПУЭ

Ссылки

Электрический распределительный щит — ООО «Электротехпром-ЗЭТО»

Щит силовой распределительный используется для приема и разветвления электрического тока в жилых и производственных помещениях.

Электрический щит состоит  из следующих элементов:

• Корпус. Защищает  устройство от влаги, пыли, случайного проникновения и контакта человека с проводами во время разряда;
• Внутренние элементы счетчиков, автоматов, стабилизаторов, разрядниками, прочими.

Все элементы соединяются между собой проводами. Для удобства и безопасности  обслуживания, оболочки проводов бывают разных цветов: фаза обозначена темными цветами — коричневым или черным, заземление — жёлтым, зеленым, а ноль – синим.



Виды:

• Главный. Этот вид электрического щита предназначен для проведения, разветвления электрической энергии в отдельно строящемся здании или квартире. Отличается от остальных тем, что имеет один заземляющий провод, а также оснащен счетчиком.  Устройство защищено от скачков напряжения.
• Групповой щит. Предназначен для  распределения электроэнергии по веткам, к которым подключены электрические приборы. Потребление учитывается с помощью автоматов. Тем же автоматом можно отключать определенную группу приборов.
• Квартирный контролирует проведение, распределение электропроводов внутри отдельно взятой квартиры. Аналогично групповому контролируется автоматическим выключателем.
• Этажный располагается на этаже здания, распределяет электроэнергию по нескольким квартирам на этаже. Тоже контролируется автоматом.
  Также распределительные щиты подразделяют зависимо от их расположения. Они могут быть встраиваемыми в стену, навесными или напольными.
• Основное преимущество встраиваемого варианта – его компактность. Монтируется он в стену дома. Используются они в производственных, офисных помещениях или частных домах. Минус таких: трудоемкость установки. Корпус этого вида изготовлен из самозатухающего пластика, не пропускающего электрический ток. При возгорании он не создаст пылающее пламя.
• Навесной — используется при открытом монтаже электропроводки, он более громоздкий, но очень просто монтируется. Достаточно лишь прикрутить его к стене. Такой вид может применяться в любых помещениях. Корпус устройства выполняется из пластика или металла. По бокам распределительного щита используются специальные заглушки для предотвращения поражения человека током во время прикосновения к устройству.
• Напольные  – самые громоздкие по своему внешнему виду, просто устанавливаются на пол.

Любой вид оснащен открывающейся дверцей для простого доступа при обслуживании устройства, крепления элементов.



Общие требования

• повышенная пожаробезопасность устройства, причем горению не должны подвергаться все элементы электрического щита;
• устойчивость к механическим воздействиям. Именно поэтому установленные в местах общего пользования выполнены из металла;
• устойчивость к высоким перепадам напряжения;
• длительный безаварийный срок эксплуатации;
• каждый из них должен предусматривать места с целью монтажа дополнительных элементов: автоматов, контроллеров, других учетных устройств;
• размер должен соответствовать количеству устанавливаемых элементов и комплектующих, которые укрепляются на специальных держателях.



Как выбрать щиток для квартиры

• Должен иметь некоторый запас мощности, чтобы при необходимости можно было использовать дополнительные мощности. Обычно специалист рассчитывает показатель емкости, складывая количество подключаемых модулей. При установке щита лучше разделить комнаты, отвести некоторые важные приборы, чтобы создать некоторый резерв.
• Различают по способу проведения электрических проводов в жилое помещение: наружные используются при проведении электропроводов с улицы, встраиваемые с целью скрытого проведения электрических проводов и прикладные – для открытой проводки.
• Чтобы присоединить счетчик, потребуется электрический щит со специально встроенным модулем.
• Для квартиры лучше выбрать распределительный  щит  из пластика, такой щиток не будет подвергаться коррозионному разрушению из-за попадания влаги. Его крышка более эстетична и может быть оформлена соответственно стилевому решению помещения.

Очень часто жильцы квартир самостоятельно производят перенос общего распределительного щитка, устанавливают различные устройства, что делать  категорически нельзя.

Основная опасность возникает при нарушении изоляционного покрытия электрических проводов. Происходит короткое замыкание, которое может привести к возникновению возгорания. При прикосновении человека к проводу с нарушенной изоляцией может привести к поражению электрическим током..



Видео: Как делают распределительный щит

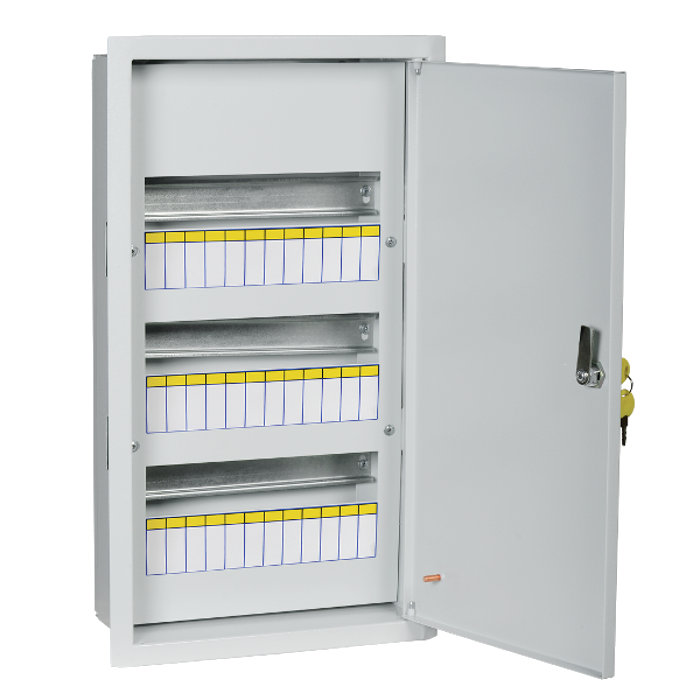

Распределительные металлические щиты ЩРН и ЩРВ

Главная  »  Каталог товаров  »  Щиты, шкафы, ящики и боксы металлические и пластмассовые  »  Распределительные металлические щиты ЩРН и ЩРВ

Металлические накладные (ЩРН) и встраиваемые (ЩРВ) распределительные щиты используют в основном в гаражах, на промышленных предприятиях, на складах и т.д. — то есть там, где нужно надежно защитить модульное оборудование от несанкционированного доступа и случайного повреждения. В отличие от пластиковых боксов Hager или Энергия металлические щиты стандартно комплектуются замками, а корпус ЩРН и ЩРВ способен выдержать даже сильный удар.

ЩРН и ЩРВ можно использовать в качестве вводного щита: в него легко можно установить однофазный или трёхфазный счётчик электроэнергии с креплением на din-рейку.

Но, как правило, боксы ЩРН и ЩРВ используются в качестве распределительных. То есть для коммутации и защиты отходящих линий 220 или 380 В. Часто в щиты ЩРН/ЩРВ помимо автоматических выключателей, устанавливаются УЗО и дифференциальные автоматы, модульные контакторы, а также другая низковольтная коммутационная аппаратура.

Все распределительные металлические щиты комплектуются din-рейкой и фальшпанелью, которая прикрывает модельное оборудования, оставляя доступ только к органам управления и контроля аппаратуры, а также защищая от случайного касания токопроводящих частей и контактов. Дверцы металлических боксов ЩРН/ЩРВ оснащаются замком и комплектуются знаком электробезопасности и сальниками (кабельными вводами).

Выпускаются модели щитов ЩРН и ЩРВ вместимостью от 9 до 72 модулей. Но самыми распространенными являются модели на 12, 24, 36 и 48 модулей.

Как уже упоминалось выше, распределительные металлические щиты выпускаются в двух основных модификациях: навесные (накладные) ЩРН и встраиваемые ЩРВ. Причем, ЩРН часто выпускаются еще и с защитой от попадания влаги и пыли (IP54), а ЩРВ — только в обычном исполнении IP31.

---

Щит распределительный навесной КРЗМИ ЩРН-12 IP31 с окном/без окна
	В щит ЩРН-12 может быть установлено до 12 модулей (1 ряд 12 модулей). Габаритные размеры щита КРЗМИ ЩРН-12 (ВхДхШ) — 180х310х120 мм. 5 кабельных ввода Ø20 мм с межцентровым расстоянием 35 мм. Корпус изготовлен из листовой стали, окрашенной порошковой краской. Степень защиты от пыли и влаги — IP31. Комплектация: din-рейка, фальшпанель, замок с ключом, сальники ввода/вывода, знак безопасности.
Щит распределительный навесной Фабер ЩРН-12 IP31/IP54 и встраиваемый ЩРВ-12 IP31
	В щитах Фабер ЩРН/ЩРВ-12 может быть установлено до 12 модулей (1 ряд 12 модулей). Габаритные размеры щитов (ВхДхШ): Фабер ЩРН-12 IP31/IP54  — 265x310x120 мм,  Фабер ЩРВ-12 IP31 — 275x320x120 мм. Размер ниши в стене под установку ЩРВ-12: 227х272х109 мм. Масса щитов: ЩРН-12 IP31 — 3,3 кг, ЩРН-12 IP54 — 3,5 кг, ЩРВ-12 IP31 — 3,3. Корпус изготовлен из стали толщиной 0,8 мм. Приятный внешний вид и надежная защита от коррозии обеспечиваются качественной обработкой поверхности с последующим нанесением эпоксидно-полиэфирного покрытия. Три кабельных ввода диаметром 22 мм. В щите ЩРН-12 IP54 для надежной влагозащиты применяется дополнительная отбортовка под углом 45° и наливной уплотнитель. Комплектация: din-рейка, пластрон (фальшпанель), замок, проводник заземления дверцы, знаки безопасности («Заземление», «Опасность поражения электрическим током»), паспорт. Полное описание другой продукции Фабер: Металлические щиты и шкафы Фабер
Щит распределительный навесной Фабер ЩРН-18 IP31/IP54 и встраиваемый ЩРВ-18 IP31
	В щитах Фабер ЩРН/ЩРВ-18 может быть установлено до 18 модулей (в 1 ряд). Габаритные размеры щитов (ВхДхШ): Фабер ЩРН-18 IP31/IP54  — 265x440x120 мм,  Фабер ЩРВ-18 IP31 — 275x450x120 мм. Размер ниши в стене под установку ЩРВ-18: 227х402х109 мм. Масса ЩРН-18 IP31 — 4,8 кг, ЩРН-18 IP54 — 5,3 кг, ЩРВ-18 IP31 — 4,3 кг. Корпус изготовлен из стали толщиной 0,8 мм. Приятный внешний вид и надежная защита от коррозии обеспечиваются качественной обработкой поверхности с последующим нанесением эпоксидно-полиэфирного покрытия. Три кабельных ввода диаметром 22 мм. В щите ЩРН-18 IP54 для надежной влагозащиты применяется дополнительная отбортовка под углом 45° и наливной уплотнитель. Комплектация: din-рейка, пластрон (фальшпанель), замок, проводник заземления дверцы, знаки безопасности («Заземление», «Опасность поражения электрическим током»), паспорт. Полное описание другой продукции Фабер: Металлические щиты и шкафы Фабер
Щит распределительный навесной КРЗМИ ЩРН-24 IP31
	В щит ЩРН-24 может быть установлено до 24 модулей (2 ряда по 12 модулей). Габаритные размеры щита КРЗМИ ЩРН-24 (ВхДхШ) — 300х310х120 мм. 5 кабельных ввода Ø20 мм с межцентровым расстоянием 35 мм. Корпус изготовлен из листовой стали, окрашенной порошковой краской. Степень защиты от пыли и влаги — IP31. Комплектация: din-рейка, фальшпанель, замок с ключом, сальники ввода/вывода, знак безопасности.
Щит распределительный навесной Фабер ЩРН-24 IP31/IP54 и встраиваемый ЩРВ-24 IP31
	В щитах Фабер ЩРН/ЩРВ-24 может быть установлено до 24 модулей (2 ряда по 12 модулей). Габаритные размеры щитов (ВхДхШ): Фабер ЩРН-24 IP31/IP54  — 395x310x120 мм,  Фабер ЩРВ-24 IP31 — 405×320х120 мм. Размер ниши в стене под установку ЩРВ-24: 357х272х109 мм. Масса ЩРН-24 IP31 — 5,5 кг, ЩРН-24 IP54 — 5,7 кг, ЩРВ-24 IP31 — 4,6 кг. Корпус изготовлен из стали толщиной 0,8 мм. Приятный внешний вид и надежная защита от коррозии обеспечиваются качественной обработкой поверхности с последующим нанесением эпоксидно-полиэфирного покрытия. Три кабельных ввода диаметром 22 мм. Для надежной влагозащиты в щите ЩРН-24 IP54 применяется дополнительная отбортовка под углом 45° и наливной уплотнитель. Комплектация: din-рейка, пластрон (фальшпанель), замок, проводник заземления дверцы, знаки безопасности («Заземление», «Опасность поражения электрическим током»), паспорт. Полное описание другой продукции Фабер: Металлические щиты и шкафы Фабер
Щит распределительный навесной КРЗМИ ЩРН-36 IP31
	В щит ЩРН-36 может быть установлено до 36 модулей (3 ряда по 12 модулей). Габаритные размеры щита КРЗМИ ЩРН-36 (ВхДхШ) — 420х310х120 мм. 6 кабельных ввода Ø20 мм с межцентровым расстоянием 35 мм. Корпус изготовлен из листовой стали, окрашенной порошковой краской. Степень защиты от пыли и влаги — IP31. Комплектация: din-рейка, фальшпанель, замок с ключом, сальники ввода/вывода, знак безопасности.
Щит распределительный навесной Фабер ЩРН-36 IP31/IP54 и встраиваемый ЩРВ-36 IP31
	В щитах Фабер ЩРН/ЩРВ-36 и ЩРВ-36 IP31 может быть установлено до 36 модулей (3 ряда по 12 модулей). Габаритные размеры щитов (ВхДхШ): Фабер ЩРН-36 IP31/IP54  — 540x310x120 мм,  Фабер ЩРВ-36 IP31 — 550×320х121 мм. Размер ниши в стене под установку ЩРВ-36: 502х272х109 мм. Масса ЩРН-36 IP31 — 6,9 кг, ЩРН-36 IP54 — 7,1 кг, ЩРВ-36 IP31 — 5,3 кг. Корпус изготовлен из стали толщиной 0,8 мм. Приятный внешний вид и надежная защита от коррозии обеспечиваются качественной обработкой поверхности с последующим нанесением эпоксидно-полиэфирного покрытия. Три кабельных ввода диаметром 22 мм. В щите ЩРН-36 IP54 для надежной влагозащиты применяется дополнительная отбортовка под углом 45° и наливной уплотнитель. Комплектация: din-рейка, пластрон (фальшпанель), замок, проводник заземления дверцы, знаки безопасности («Заземление», «Опасность поражения электрическим током»), паспорт. Полное описание другой продукции Фабер: Металлические щиты и шкафы Фабер
Щит распределительный навесной КРЗМИ ЩРН-48 IP31
	В щит ЩРН-48 можно установить до 48 модулей (4 ряда по 12 модулей) аппаратуры. Габаритные размеры щита КРЗМИ ЩРН-36 (ВхДхШ) — 540х310х120 мм. 6 кабельных ввода Ø20 мм с межцентровым расстоянием 35 мм. Корпус изготовлен из листовой стали, окрашенной порошковой краской. Степень защиты от пыли и влаги — IP31. Комплектация: din-рейка, фальшпанель, замок с ключом, сальники ввода/вывода, знак безопасности.
Щит распределительный навесной Фабер ЩРН-48 IP31/IP54 и встраиваемый ЩРВ-48 IP31
	В щит Фабер ЩРН/ЩРВ-48 можно установить 48 модулей (4 ряда по 12 модулей). Габаритные размеры щитов (ВхДхШ): Фабер ЩРН-36 IP31/IP54  — 540x310x120 мм,  Фабер ЩРВ-36 IP31 — 550×320х121 мм. Размер ниши в стене под установку ЩРВ-48: 582х272х109 мм. Масса ЩРН-48 IP31 — 7,9 кг, ЩРН-48 IP54 — 8,2 кг, ЩРВ-48 IP31 — 7,1 кг. Корпус изготовлен из стали толщиной 0,8 мм. Приятный внешний вид и надежная защита от коррозии обеспечиваются качественной обработкой поверхности с последующим нанесением эпоксидно-полиэфирного покрытия. В корпусе сделано три кабельных ввода Ø22 мм. В щите ЩРН-48 IP54 для надежной влагозащиты применяется дополнительная отбортовка под углом 45° и наливной уплотнитель. Комплектация: din-рейка, пластрон (фальшпанель), замок, проводник заземления дверцы, знаки безопасности («Заземление», «Опасность поражения электрическим током»), паспорт. Полное описание другой продукции Фабер: Металлические щиты и шкафы Фабер
Щит распределительный навесной Фабер ЩРН-54 IP31/IP54 и встраиваемый ЩРВ-54 IP31
	В щиты Фабер ЩРН/ЩРВ-54 может быть установлено до 54 модулей (3 ряда по 18 модулей). Габаритные размеры щитов (ВхДхШ): Фабер ЩРН-54 IP31/IP54  — 540x440x120 мм,  Фабер ЩРВ-54 IP31 — 540x440x120 мм. Размер ниши в стене под установку ЩРВ-54: 502х402х109 мм. Масса ЩРН-54 IP31 — 8,5 кг, ЩРН-54 IP54 — 9,0 кг, ЩРВ-54 IP31 — 8,6 кг. Корпус изготовлен из стали толщиной 0,8 мм. Приятный внешний вид и надежная защита от коррозии обеспечиваются качественной обработкой поверхности с последующим нанесением эпоксидно-полиэфирного покрытия. Три кабельных ввода диаметром 22 мм. Для надежной влагозащиты в щите ЩРН-54 IP54 применяется дополнительная отбортовка под углом 45° и наливной уплотнитель. Комплектация: din-рейка, пластрон (фальшпанель), замок, проводник заземления дверцы, знаки безопасности («Заземление», «Опасность поражения электрическим током»), паспорт. Полное описание другой продукции Фабер: Металлические щиты и шкафы Фабер
Щит распределительный навесной Фабер ЩРН-72 IP31/IP54
	Мало кто выпускает таких гигантов в России! Щиты ЩРН-72 и ЩРВ-72 предназначены для установки модульной аппаратуры общим объемом до 72 модульных единиц! Габаритные размеры щитов (ВхДхШ): Фабер ЩРН-72 IP31/IP54  — 540x600x120 мм,  Фабер ЩРВ-72 IP31 — 550×615х122 мм. Размер ниши в стене под установку ЩРВ-72: 502х567х109 мм. Масса ЩРН-72 IP31 — 12,7 кг, ЩРН-72 IP54 — 13,0 кг, ЩРВ-72 IP31 — 9,4 кг. Корпус изготовлен из стали толщиной 0,8 мм. Приятный внешний вид и надежная защита от коррозии обеспечиваются качественной обработкой поверхности с последующим нанесением эпоксидно-полиэфирного покрытия. В корпусе сделано три кабельных ввода Ø22 мм. В щите ЩРН-72 IP54 для надежной влагозащиты применяется дополнительная отбортовка под углом 45° и наливной уплотнитель. Комплектация: din-рейка, пластрон (фальшпанель), замок, проводник заземления дверцы, знаки безопасности («Заземление», «Опасность поражения электрическим током»), паспорт. Полное описание другой продукции Фабер: Металлические щиты и шкафы Фабер

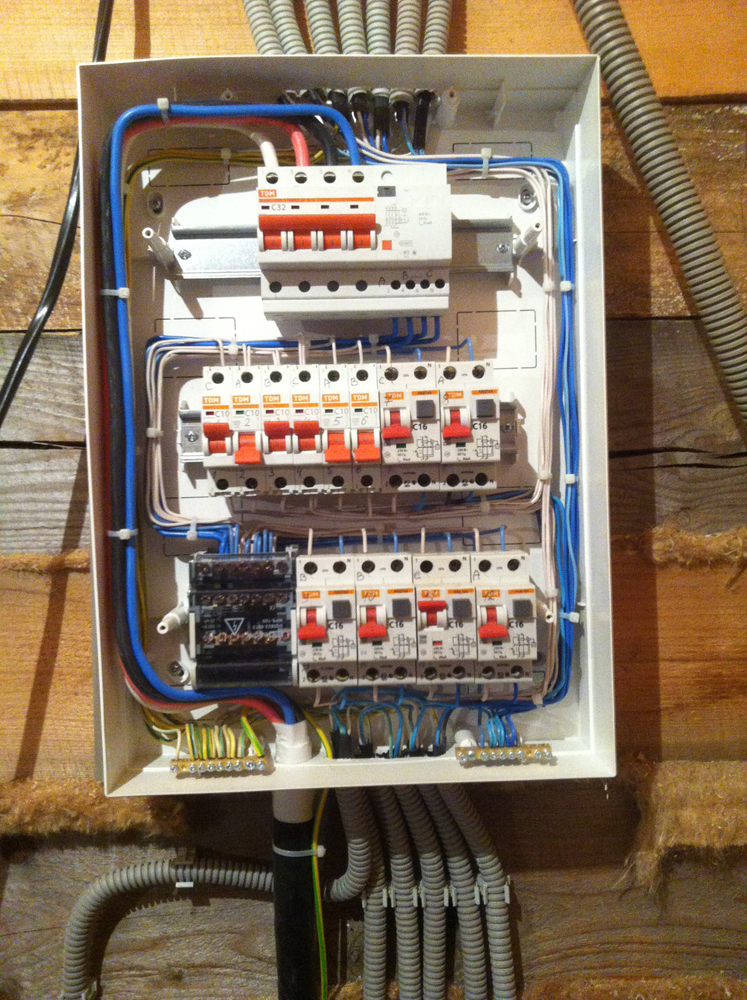

схема самостоятельного подключения электро-распределительного щита

Сборка и подключение электрораспределительного щита производится во время капитального ремонта всей электропроводки в здании. Электрораспределительный щит является связующим центром всех электросетей в доме. От его сборки и установки зависит нормальное функционирование электросетей.

В основном для такой работы приглашают специалистов, однако эту задачу можно выполнить и самостоятельно, достаточно лишь хорошо разобраться в сути проблемы.

Для сборки и подключения электрораспределительного щита в домашних условиях могут потребоваться следующие инструменты:

• Различные виды отверток
• Бокорезы
• Инструмент для измерения электричества
• Маркирующие инструменты
• Изолирующий материал
• Кусачки
• Монтажные ножи
• Инструмент, при помощи которого осуществляется снятие изоляции с кабеля
• Пассатижи

Выбор электрораспределительного щита

Прежде чем начинать сборку и подключение щита, необходимо определиться с его типом и функциональными особенностями. При выборе электрораспределительного щита следует руководствоваться следующими характеристиками:

• Способ установки. По этому критерию можно разделить все электрораспределительные щиты на устройства внутреннего и наружного исполнения. При выборе электрораспределительного щита, необходимо обязательно обращать внимание на материал, к которому он будет крепиться
• Количество модулей. В обычных городских квартирах и небольших частных домах, как правило, устанавливаются щиты, в которых предусмотрена установка модулей до 63 А
• Уровень защищенности. Если речь идет о внутреннем монтаже, то в большинстве случаев используются электрораспределительные щиты с системой защиты ИП30 или ИП40, в то время как для помещений с нестандартными параметрами температуры и влажности используются ИП 44-ИП65
• Сырье, из которого изготовлен щит. Основным материалом, из которого изготавливается это устройство, являются металлические или пластиковые соединения

Если электрораспределительный щит размещен в жилом помещении, то должен быть снабжен закрывающейся дверцей (в идеале – из металла).

Где правильно поместить электрораспределительный щит

Для приборов, связанных с процессом электропитания или телекоммуникаций, в жилом помещении нужно отвести специальное место. В нем и будет произведена установка электрораспределительного щита, системы оповещения при пожаре, охранных сигнализационных систем, приборов для автоматизации, а также средств обеспечения телефонной связью, кабельным телевидением и соединением с сетью интернет.

Если все эти устройства будут размещены в одном месте, то доступ к ним будет более комфортным. Кроме того, это позволит быстро обслуживать  все приборы, обеспечивающие нормальное функционирование всего электрооборудования. Электрораспределительный щит следует устанавливать либо в предварительно подготовленную нишу, либо на основание.

Электрораспределительный щит устанавливается на высоте не менее одного метра от нижнего края и не более 180 сантиметров от верхнего. Установка электрораспределительных щитов для квартир или приватных домов строго запрещена:

• На территории ванных комнат, душевых и прочих мест, стены которых регулярно контактируют с водой
• Внутри шкафа, шкафа-купе или же гардероба
• В тех местах, где под ними будет размещен отопительный прибор
• Под раковиной или под умывальником, а также над ними
• Над местом, где происходит варка
• В местах за пределами жилого помещения
• На балконах, верандах или лоджиях
• В уборных
• В шахтах вентиляции

Как правильно выбрать сечение кабеля

Сечение кабельных жил, которые обеспечивают питание внутреннего электрораспределительного щита жилого помещения, зависит от таких параметров:

• Номинал сетевого напряжения (380–220 вольт) . В современных квартирах трехфазовое напряжение практически не используется, однако в частных коттеджах оно будет как раз лучшим вариантом (до четырехсот вольт)
• Выделенная мощность, расстояние между двумя соседними щитами, а также номинал основного автомата для питания. В тех ситуациях, когда дистанция между основными автоматами питания (или же просто рубильниками) не превышает тридцати метров, сечение кабелей для квартирных щитов определяется по стандартной схеме

Для обеспечения качественного питания щитка в обычной квартире предпочтительнее не использовать кабель, который может поддерживать горение. А для щитков в загородных домах или коттеджах идеальным выбором будет прочный бронированный кабель, прокладка которого производится под землей.

Для сообщения посредством проводов в самом электрораспределительном щитке лучше всего использовать однопроволочные и многожильные детали. Они также будут отличным выбором для установки модулей и прочих устройств в самом щите. Они не способствуют горению и способны выдерживать серьезные перепады температур (от –50? до +70? С) . Также они долговечны – могут нормально функционировать в течение пятнадцати лет.

Какое сечение кабеля лучше всего подходит для сборки электрораспределительного щита

Для того, чтобы качественно подключить силовое оборудование в электрораспределительном щите, лучше всего свериться со специальным европейским стандартом качества, который предусматривает конкретное сечение провода для каждого из значений максимальной силы электрического тока в устройствах, а именно:

• Десять квадратных миллиметров для максимальной силы тока в сорок пять Ампер
• Шестнадцать квадратных миллиметров для максимальной силы тока в шестьдесят Ампер
• Двадцать пять квадратных миллиметров для максимальной силы тока в девяноста Ампер

Однако по факту происходит так:

• От шести до десяти квадратных миллиметров для тока силой в сорок Ампер
• От десяти до шестнадцати квадратных миллиметров для максимальной силы тока в шестьдесят три Ампера

О чем стоит помнить, выбирая электрораспределительный щит

Существует целый набор правил и установок, которыми лучше не пренебрегать при монтаже электрораспределительных щитов или модульной аппаратуры.

К ним относятся:

• В комплекте с каждым электрораспределительным щитом в обязательном порядке должен быть его техпаспорт, в котором должна быть полная информация о приборе
• Прокладка кабелей, а также линий подключения под дин-рейкой строго запрещена
• Согласно рекомендациям специалистов, момент затяжки зажимов должен находиться в диапазоне от двух до трех с половиной нанометров
• Заземление металлического корпуса щита должно быть обязательно обеспечено
• Для кабеля необходимо оставить запас, составляющий примерно полторы–две его высоты, но не менее четырехсот миллиметров
• Все линии, имеющиеся в электрораспределительном щите, а также вся вмонтированная аппаратура должны иметь соответствующую маркировочную отметку

Какие элементы входят в состав электрораспределительного щитка

Если вы хотите собрать электрораспределительный щиток самостоятельно, вам следует знать, из чего он состоит.

Основные его компоненты:

• Дин-линейка. Это особое устройство, которое служит местом крепления автоматов защиты (при помощи специальных защелок). Дин-линейка изготавливается из металлической пластины и прикрепляется к каркасу щита посредством особого крепления
• Шина для распределения. Она служит пунктом соединения в полости щитка всех нулевых работающих кабелей. Еще одна шина в электрораспределительном щите требуется для объединения кабелей, которые осуществляют заземление. Монтаж шин разделения может быть как закрытым, так и открытым
• Защитные автоматы (устройства выключения) – их число и функциональные особенности напрямую зависят от числа и мощности всех приборов, которым требуется электричество
• Провода конкретного сечения, посредством которых происходит соединение различных узлов
• Электросчетчик

Схема сборки и подключения электрораспределительного щитка

Основными компонентами самого обычного электрораспределительного щита являются электросчетчик, приборы автоматического отключения, дифференциальные автоматы, вводный автомат и две шины.

После того, как щит был вмонтирован в стену, можно приступать к его сборке. К электрораспределительному щиту требуется подключить конкретное количество проводов, которые маркируются во время закладки. Если пренебречь этим процессом, то можно столкнуться с необходимостью прозванивать каждый из них по определенной схеме, что занимает очень много времени.

После этого нужно каждый провод (в том числе и вводный) очистить от верхней изоляции и отметить фазную жилу в том случае, если их цвета будут совпадать.

Далее следует приступить к процессу установки монтажной дин-рейки при помощи специальных саморезов. В дальнейшем на нее будут установлены защитные автоматы. В современных моделях этого устройства крепление осуществляется при помощи автоматического защелкивающегося крепления.

Схема установки защитных автоматов на дин-рейку очень проста: оттягиваем защелку тонкой отверткой с одной стороны устройства, приставляем защитный автомат к панели и защелкиваем его. По этой схеме монтируются все защитные автоматы на щите.

Существует строгий порядок установки автоматов: сперва вводной, затем УЗО, а после этого устанавливаются уже все прочие по удобной для пользователя схеме. Монтируя щит, нужно обязательно помнить такое правило: если сеть однофазовая, то количество фаз во вводном устройстве должно равняться двум, а если трехфазовая – трем.

После этого производится монтаж нулевой планки, к которой впоследствии будут подключены все нулевые провода (их нужно перед этим обязательно подогнать по длине), помимо тех групп, подключение которых производится строго через УЗО.

Теперь можно заняться непосредственным подключением автоматов. Питание следует подвести напрямую к высшим клеммам, к низшим клеммам подсоединяются фазовые провода, которые подпитывают линии электропроводки в данном жилом помещении.

При подключении электричества к клеммам всех автоматов могут быть использованы перемычки. Площадь сечения кабеля, используемого как перемычка должна быть больше площади сечения провода, который подключен к нижней клемме. Используется тот же провод, посредством которого осуществляется ввод. Помимо защитных автоматов в электрораспределительном щите устанавливается дифференциальный автомат (который еще называют УЗО). Он обеспечивает подключение тех групп в электросети, которые расположены на участках с  высокой влажностью воздуха.

Правовые особенности подключения электрораспределительных щитов

Перед тем как осуществлять подключение счетчика к линии электропередачи, необходимо обязательно поинтересоваться у представителей электросбыта, кто может выполнять эти работы с точки зрения законодательства. В большинстве случаев, получить разрешение на самостоятельную установку щита очень просто, однако представителю компании по энергоснабжению все равно придется вас посетить для составления акта установки электрощитка и его опломбировки.

Если же вы не получили разрешение на самостоятельную установку и подключение электрораспределительного щитка, просто подведите к нему необходимые провода, после чего придет мастер и подключит их сам. В любом случае следует обязательно согласовывать все свои действия, касающиеся подключении электрощита с представителями компании, которая выступает в роли поставщика электроэнергии, так как в противном случае это чревато большими проблемами.

Если вы думаете, что схема подключения электрораспределительного щита очень сложна для вас, можно обратиться к специалистам. При помощи платформы Юду вы за пятнадцать минут найдете и закажете услуги мастера по установке и подключению электрощитков.

конструкция и состав, критерии выбора ⚡«Avielsy»

Вводно распределительный щит — оборудование, которое принимает, а затем распределяет электроэнергию. Оно применяется в том случае, когда используется напряжение одно- или трехфазного переменного электрического тока с частотой 60Гц меньше 1000В. Помимо этого, щиты электрические необходимы для отключения или подключения группы цепей и обеспечения защиты при возникновении недопустимых перегрузок и коротких замыканий.

Абсолютно все бытовые приборы за редким исключением работают от электрической энергии.

Электрические распределительные щиты для учета и распределения энергии существуют двух видов: навесной и встраиваемый. Они оба имеют одинаковый набор выполняемых функций.

В настоящий момент применяется электрический щиток, имеющий виды:

1. Электрический щиток, принимающий, распределяющий и учитывающий электрическую энергию по всему зданию или сооружению. Называется главным щитом.
2. Электрический щиток, который принимает и учитывает энергию от источника, а в дальнейшем распределяет ее среди отдельной группы потребителей. Называется групповым щитом.
3. Распределительный электрический щиток, обслуживающий потребителей электрической энергии в одной конкретной квартире. Называется квартирным.
4. Электрические распределительные щиты, выполняющие все свои функции для потребителей электричества данного этажа многоэтажного здания, называется этажными. Чаще всего представлены встраиваемыми распределительными щитами (ВРЩ) — моделями для установки в нишу. Встраиваемый щит обслуживается в одностороннем порядке.

Причина установки щитков

Проведение даже незначительных работ по монтажу электрических сетей невозможно, если отсутствует щит ЩР. Ранее вместо данного оборудования использовались распределительные коробки, но степени их надежности уже недостаточно. Электрические распределительные щиты используют повсеместно. Объясняется это тем, что распределительный электрощиток обеспечивает большую надежность и комфортнее в эксплуатации.

Техника безопасности

Электрические распределительные щиты должны обслуживаться людьми, имеющими соответствующие полномочия и квалификацию. Для этого они проходят специальное обучение с последующей проверкой полученных знаний. Также данные работники в обязательном порядке должны иметь группу по электробезопасности, которая предусматривается сводом правил по охране труда.

Классификация по способу и месту установки

Бывает щит распределительный навесной и встроенный. Лучше остановиться на первом варианте. Такой ящик или электрощитки зацепить и повредить при проведении ремонтных работ будет достаточно сложно. Щит ЩРН часто монтируют в нишу стены. Оборудование относят к ЩРВ. Размеры конструкций могут быть любые.

Электрические распределительные щиты по типу монтажа бывают:

• Накладные. Они крепятся на любую вертикальную поверхность здания. Особенность данного ЩР заключается в том, что он не скрыт внутри стены, а располагается на ее поверхности. Такое распределительное устройство должно иметь защитный короб для того, чтобы избежать повреждения оборудования. Сокращенное название щит ЩРН или ЩРВ.
• Встраиваемые. Электрические распределительные щиты устанавливают в заранее подготовленные ниши. Видимой остается крышка оборудования, а сам щит надежно скрыт внутри стены.
• Напольные. Из названия следует, что данное распределительное устройство монтируется на пол помещения. Иногда монтаж осуществляется на напольную подставку, высота и ширина которой изменяется в широком диапазоне.
• Переносной электрический распределительный щит — это мобильное устройство. Легко транспортировать с участка на участок.

По месту, куда производится монтаж, электрические распределительные щиты делятся на наружные и внутренние. Оборудование, которое устанавливают под открытым небом, имеют дополнительную защиту от осадков, ветра, влажности, низких или высоких температур. Только так электрический уличный будет корректно работать.

Разновидности и виды распределительных щитов

ГРЩ — это главные электрические распределительные щиты. Получает электрическую энергию от источника и передает ее щиткам нижеследующего порядка. Модель оснащается измерительной аппаратурой, учитывающей потребление электричества ЩУ. В основном применяется на крупных предприятиях и мощных электроустановках.

ВРУ — вводно распределительные устройства. Оно принимает электроэнергию непосредственно от трансформаторных станций, либо от электросети. Конструкция представлена в виде шкафа.

Распределительные устройства оборудованы аппаратурой для подачи и отключения электричества, а также защитными приборами и приборами, учитывающими потребление электроэнергии. Данный электрораспределительный ЩР распределяет и направляет электричество на щитки нижеследующего порядка. Сборка щур может быть осуществлена компанией Авиэлси очень оперативно.

АВР — автоматический ввод резерва. Применяется электрические щитки с целью подачи энергии от основного источника питания на резервные при аварийном отключении или резком падении напряжения в электросети. Также выполняет функцию защиты от чрезмерных перегрузок.

Щит освещения (ЩО) — электрические распределительные щиты, используемые для отопления или освещения помещений. В его состав входит аппаратура, управляющая осветительными или отопительными приборами.

ЩУ (электрические щитки управления) и ЩАУ (электрические щитки автоматики). Они обеспечивают работу автоматизированных систем, например, систем пожаротушения и др.

ЩС — это силовые электрические распределительные щиты. Применяется с целью подачи электрической энергии к электропотребителям на объекте, имеющем распределение цепей и приемников электричества по назначению. Иногда так маркируются электрические щитки для связи, в которых устанавливается коммуникационное оборудование — приборы связи и сбора информационных данных на предприятии.

Щит ЩР этажный. Его монтируют на всех этажах многоэтажных домов. Он получает электрическую энергию от ГРЩ (ВРУ) и в дальнейшем распределяет ее между ЩК.

Щит ЩР квартирный. Получает, учитывает и распределяет электричество для отдельно взятой квартиры. Щиток в квартире выполняет функцию защиты при коротком замыкании или скачке напряжения.

Иногда электрические распределительные щиты устанавливаются парой. Речь об этажном и квартирном щитах. Первый обеспечивает защиту и учет. Второй распределяет электричество на линии проводки, а также имеет дополнительное защитное оборудование.

Щу собственных нужд. Является вариантом ГРЩ. Отличие заключается в том, что такие электрические распределительные щиты подают электричество на оборудование, которое расположено на одном конкретном объекте. Этим и обусловлено его название.

Что относится к щиту собственных нужд?

Личными надобностями являются следующие вещи: система отопления, охлаждения, устройства питания и РПН в силовых трансформаторах, цепи регулирования устройств, освещение, обогрев зданий и прочее.

ЩУ постоянного тока представляет собой агрегат, использующийся на станциях в определённых электрических установках, подстанциях и различных производственных объектах, где необходимо иметь распределять постоянный ток по цепям. Существуют специальные батареи с аккумулятором и зарядные устройства, которые обеспечивают поступление постоянного тока.

Электрические распределительные щиты с монтажной панелью представляет собой щит вида ЩМП-01. Этот агрегат имеет небольшой размер, что предоставляет возможность установить его на этаже, в какой-нибудь квартире или на определённом доме. Такие электрические распределительные щиты цепляются на стену, обладают большой защитой от воздействий внешней среды негативного характера. В конструкцию механизма входит и почтовый замочек, защищающий устройство от незаконного проникновения.

Электрические распределительные щиты имеют аналог ЩРНМ-2, представляющий собой навесной щит ЩР, висящий на улице, имеющий монтажную панель, чтобы установить другую автоматику. Наивысший уровень защиты IP-54 обеспечивает возможность выполнять установку этих устройств на стены зданий. Дверки обладают защитным свойством в виде замка.

Если нужно установить распределительный щит щр, чтобы выполнить монтаж элементов для «много дома», то нужно применить щит со слабым потоком вида Volta. Это устройство предусмотрено для семнадцати модулей и имеет встроенный четырёхрядный щиток, оснащённый выключателями для регулирования системы «smart house».

Электрические распределительные щиты модели ЩРН-12, представляет собой модель внутреннего типа, которая оснащена 12 модулями. Есть возможность купить модели, которые имеют девять модулей в комплекте. Электрические распределительные щиты могут идеально защитить гараж или дачу от перепадов напряжения. Они являются трёхфазным, где стандартные характеристики показателей напряжения и частоты тока равны 380/70.

Основные технические характеристики РЩ

Любые электрические распределительные щиты должны быть настроены под общие технические параметры. Маркировка обязательна.

Во-первых, щит ЩР по структуре должен соответствовать всем установленным требованиям электробезопасности. Это значит, что агрегат должен обладать дополнительной изоляцией и выдерживать токи с высоким напряжением в течение определённого количества времени. Вместе с этим конструкция должна быть защищена от возникновения горения и расплавления.

Во-вторых, каждая щитовая панель обладает конкретным весом для каждого условия.

Размерность щита ЩР зависит в основном от того, на какие группы разделена ваша сеть, и в каком количестве будет происходить сборка выключателей с автоматическим режимом и других агрегатов для защиты. Обязательно каждый щиток должен иметь планку для закрепления механизмов. Не стоит убирать из вида заземляющую рейку, которая должна быть в структуре устройства.

Чтобы приобрести щит ЩР в полной комплектации, нужно связаться с сотрудником, работающим на предприятии по производству электрических щитков.

Подготовка к установке распределительного щита

Перед началом сборки, нужно выполнить следующие действия:

• подобрать щит ЩР, который будет подходить по типу проводки;
• вычислить весь объём нагрузки по мощности абсолютно для каждой группировки;
• вычислить нагрузку на все группировки по мощности всех устройств;
• определить места, где необходима работа УЗО.

Хорошим вариантом будет, если монтажный щит предусматривает резервные места для вспомогательных УЗО. Это может быть полезным для частного дома. Когда покупается корпус щит ЩР, нужно учитывать наличие дополнительных двух или трёх площадок.

Что должно быть в щитке

Компоновка электрощита может проводиться различными вариантам. Это влияет на установку вводного автомата и счётчика. Для частного дома счётчик может быть поставлен на столбе. В таком случае, автомат устанавливают на стену дома, практически под его крышей. Изредка счётчик устанавливается в доме, но только тогда, когда его построили пару десятков лет назад.

Сейчас же в доме приборы учёта устанавливаются достаточно редко. Но каких-то определённых установок и требований на этот счёт пока нет. Счётчик, который был установлен в помещении, можно вставлять в электрический щиток. В случае выбора модели учитывают все габариты учитывающего устройства.

Полезные статьи » Как выбрать распределительный щит

Важный этап подведения электроэнергии к жилым помещениям и производственным зданиям – выбор распределительного щитка. От правильной работы оборудования зависит бесперебойное снабжение питанием всех потребителей (электроустройств) и безопасность окружающих. Для квартиры необходимо выбрать удобный в управлении электрический щит, отвечающий всем требованиям ГОСТа.

Функции и содержимое электрощитка

Щитки подразделяются на несколько видов. В многоквартирных домах востребованы в основном два из них. Основной – щит учета, устанавливаемый в подъезде. Рассчитан такой прибор на несколько отдельных квартир. Содержимое корпуса – групповой и индивидуальный автоматические выключатели, устройства учета. Изготавливаются в основном из метала, а спереди имеют пластиковую или стеклянную панель, через которую можно снять показания. Отходящий от щитка учета кабель поступает уже в квартирный распределительный щит.

Содержимое корпуса подбирается с учетом количества электроприборов и степени нагрузки на провода. Коробки рассчитаны на размещение:

• Счетчика электроэнергии;
• Аппаратов управления и защиты корпуса — автоматических выключателей, предохранителей;
• УЗО — одного или нескольких;
• Коммуникационных элементов – клемм, шин;
• Элементов слаботочных сетей, например для подключения кабельного телевидения.

Распределительный щиток в первую очередь обеспечивает прием электроэнергии от магистральной электропроводки и ее безопасную подачу в квартиру. К другим функциям устройства относят:

• Распределение энергии под запитку бытовых приборов – водонагревателя, стиральной машины, плиты и по кабелям, обеспечивающим освещение и подачу тока в розетки;
• Учет потребляемой электроэнергии при установке в щит счетчика;
• Защиту электроприборов от перенапряжения в сети.

При скачках напряжения срабатывает система автоматической защиты, ток перестает поступать по электропроводке, что предотвращает возникновение аварийных ситуаций , в том числе и пожара.

Выбор электрощита для квартиры в первую очередь основан на количестве входящих в него устройств. Предварительно составленная схема электропроводки — этап работ, обеспечивающий правильный подбор устройства. Устанавливают электрические квартирные щиты не только в многоквартирных домах, но и в частных коттеджах, банях, гаражах.

Виды электрощитков

Щитки для электропроводки подразделяются по способу установки, материалу, особенностям конструкции. Все эти параметры учитываются при выборе модели для квартиры.

По способу монтажа электрические щиты бывают:

• Встраиваемые. Корпус входит в стену, снаружи остается только крышка. Легко встраиваются в гипсокартонные стены. В бетонной несущей стене их закрепить трудно. Крышка встраиваемого электрощита может имитировать деревянную поверхность или быть нейтральной по цвету;
• Накладные. Монтируются прямо на стену без ее углубления. Просты в установке и обслуживании. Современные квартирные электрощиты имеют компактные размеры. За счет эстетичного вида вписываются в стиль помещения. Накладные металлические модели рекомендуется устанавливать в деревянных строениях – гаражах и банях;
• Напольные. В быту используются редко, так как имеют большие габариты.

Выбирая щиток по варианту установки, необходимо заранее знать, где он будет закрепляться. Согласно требованиям безопасности, распределительный электрический щит должен находиться вдали от взрыво- и пожароопасных веществ. Корпус должен быть доступен для электриков. Закрепляют электрощит так, чтобы в месте его установки была достаточная вентиляция и приемлемый уровень освещения.

По конструкции распределительные щитки подразделяются на:

• Модульные. В них закрепляется только модульное оборудование. В корпусе предусмотрены площадки для шин. Наружная панель металлическая или пластиковая;
• Учетные. Внутри обязательно имеется выделенное место для закрепления приборов учета – счетчиков. В конструкцию входят и автоматические выключатели;
• Учетно-распределительные. Помимо площадки для счетчиков оснащены рейками для фиксации защитных приборов (УЗО) и отсеком для коммутационной аппаратуры с крышкой, которая может быть опломбирована.

Материал изготовления корпусов электрических щитков – прочный пластик или металл:

• Металлические изделия долговечны, устойчивы к внешним повреждениям, но много весят. По дизайну они не совсем подходят для квартир. Чаще используются в гаражах , цехах, помещениях. Металлические корпуса сверху обычно покрывают светлой краской, которая обеспечивает защиту материала от коррозии;
• Пластиковые. Легкие, компактные электрические щитки. Подходят для установки внутри квартиры. Пластиковые корпуса щитов от ведущих компаний , таких как Ленгранд, долговечны, не желтеют со временем и не требуют заземления. Верхняя панель может иметь пластиковые или стеклянные вставки.

Можно выбрать и установить модели, изготовленные и из сочетания металла и пластика. Отличаются повышенной надежностью, совместимы с современными стилями интерьера.

Выбор щитка должен быть основан и на степени защиты от пыли и влаги. Подбирается она с учетом условий эксплуатации устройства. Для квартир достаточно электрических щитов с защитой IP21, IP32, IP31. Для улицы необходимо выбирать электрощиты с защитой IP54 и выше. Правильный выбор предотвращает воздействие негативных факторов от скачков напряжения на электропроводку и установленные внутри автоматы.

Как подобрать размеры щитка

Электрические щитки для квартир продаются с установленными внутри корпуса din-рейками. Они предназначены для фиксации автоматов, учетных приборов, УЗО. Такие рейки рассчитаны на определенное число модулей. При выборе устройства, необходимо обращать внимание на этот параметр. Каждый элемент щитка соответствует определенному количеству модулей:

• Однополюсный автомат – одному модулю;
• Двухполюсный – двум;
• Трехполюсный автомат размещается на 3 модулях;
• УЗО на 3-5 модулях в зависимости от фазности;
• Дифавтомат трехфазный соответствуют 6-8 модулям.

Для квартир обычно достаточно щитка, вмещающего от 12 до 16 модулей. Но если схема электропроводки предполагает и интеграцию счетчика, то следует выбирать и устанавливать щиты не менее, чем на 16 модулей. Для дома с насосами, водонагревателем, стиральной машинкой подходят щитки на 24 модуля. Хотя в этом случае лучше совместить два меньших, это обеспечит правильное распределение электропитания и мгновенное срабатывание устройств при аварии.

Щиток желательно для квартиры выбирать с запасом. В этом случае при изменении схемы электрического снабжения или при появлении новых приборов, требующих монтажа автоматических выключателей или УЗО, не придется устанавливать новый электрощиток. Неиспользованные модули временно закрываются пластиковыми заглушками.

Выбор комплектующих

Наполнение квартирных электрощитков зависит от количества и мощности потребителей и от требований к безопасности устройств. Внутри корпуса, как правило, устанавливают:

• Автоматический выключатель. Общий или на каждую комнату отдельный;
• Коммутационный аппарат. Устанавливается перед счетчиком;
• Реле напряжения. Защищает электрические квартирные приборы от скачков напряжения. Закрепляется после входного автомата;
• УЗО – устройство защитного обесточивания электрооборудования. Выбирают в зависимости от мощности автоматического выключателя. Если он соответствует 50 А, то УЗО должно быть 63 А.
• Соединительные и распределительные шины.

Дополнительные автоматы в квартирных щитках нужны, если на электропроводку возлагается нагрузка от мощных бойлеров, систем кондиционирования воздуха. Монтаж всех комплектующих должен быть качественным. Работу лучше доверить профессиональному электрику.

Наш интернет-магазин реализует квартирные электрощитки от французского производителя электроустановочного оборудования Legrand. Все представленные в каталоге товары сертифицированы, находятся на гарантии и изготовлены из ударопрочного пластика. Есть навесные и настенные модели, боксы для ниш, аксессуары для подключения. Устройства герметичны, имеют защиту от влаги. Есть щитки с замочным механизмом. Доставка возможна в любой город РФ.

Что такое электрический распределительный щит?

`;

Электрические распределительные щиты — это устройства, которые используются для передачи электрического тока от источника питания к другим точкам подключения, имеющим подключение к щиту. Источником может быть электрический генератор или какое-либо другое устройство, которое подает ток на электрический распределительный щит, который затем распределяет ток по мере необходимости на другие устройства. Есть несколько функций платы, которые помогают контролировать поток тока, что упрощает предотвращение перегрузок, которые могут повредить плату и любое из принимающих устройств.

Одной из наиболее распространенных конфигураций электрического распределительного щита является ряд взаимосвязанных электрических панелей. Каждая из панелей, в свою очередь, оснащена рядом переключателей, которые позволяют контролировать поток электроэнергии. Используя переключатели, можно регулировать напряжение, которое передается на подключенные устройства, гарантируя, что поток не достаточен для повреждения схемы. С этой точки зрения электрощит можно рассматривать как средство повышения безопасности использования электроэнергии при эксплуатации различных приборов, машин и других устройств.

Часть функции электрического распределительного щита заключается в распределении тока по каждому устройству в зависимости от количества энергии, необходимой для работы устройств. В некотором смысле это означает, что распределительный щит получает устойчивый поток тока от источника, такого как генератор электроэнергии. Этот поток тока затем перенаправляется с меньшими приращениями на каждое из подключенных устройств в зависимости от текущего состояния каждого устройства. Поток питания к подключенным устройствам, которые в данный момент не активны, поддерживается на минимальном уровне, что предотвращает любые виды перегрузки проводки или схемы. По мере того, как устройства активируются, поток энергии регулируется в соответствии с более высоким спросом.

Обычная конфигурация требует, чтобы количество энергии, поступающей в электрический распределительный щит, соответствовало количеству тока, который в конечном итоге поступает в подключенные устройства. Это означает, что необходимо предпринять шаги, чтобы привести поток энергии в соответствие со скоростью потребления. Обычно эта функция управляется показаниями между источником питания и электрическим распределительным щитом, что позволяет регулировать напряжение и частоту в зависимости от необходимости. Электрический распределительный щит часто является частью электрической установки для различных типов систем управления на объектах предприятия, трансформаторов, которые являются частью энергосистемы, и других типов машин, которые питаются электрическим током.

После многих лет работы в индустрии телеконференций Майкл решил реализовать свою страсть к мелочи, исследования и письмо, став внештатным писателем на полную ставку. С тех пор он публиковал статьи в множество печатных и интернет-изданий, в том числе AboutMechanics, а его работы также появились в поэтических сборниках, религиозные антологии и несколько газет. Другие интересы Малкольма включают коллекционирование виниловых пластинок, мелкие лига бейсбола и велоспорт.

Малкольм Татум

После многих лет работы в индустрии телеконференций Майкл решил реализовать свою страсть к мелочи, исследования и письмо, став внештатным писателем на полную ставку. С тех пор он публиковал статьи в множество печатных и интернет-изданий, в том числе AboutMechanics, а его работы также появились в поэтических сборниках, религиозные антологии и несколько газет. Другие интересы Малкольма включают коллекционирование виниловых пластинок, мелкие лига бейсбола и велоспорт.

Customizable: Главные распределительные щиты, детали и компоненты

Новости от Logstrup — Промышленные электрические распределительные щиты

Вы ищете первоклассные настраиваемые промышленные распределительные щиты?
Мы можем помочь вам в производстве профессиональных модульных распределительных щитов для распределения электроэнергии. Мы производим распределительные электрические щиты с 19 года.58.

Logstrup является ведущей инновационной силой в отрасли по производству и производству настраиваемых решений в области распределительных устройств и устройств управления по всему миру. Одна из основных причин нашего успеха в сфере распределительных щитов заключается в том, что мы сотрудничаем с нашими клиентами, чтобы удовлетворить их потребности в производстве и настройке их распределительных щитов в соответствии с их конкретными потребностями.

Еще одна причина нашего успеха заключается в том, что наши решения можно адаптировать для разных брендов. Это означает, что независимо от марки компонентов, которые вы используете в своей установке, мы можем помочь вам с помощью наших решений. С Logstrup вы можете настроить каждый элемент своих электрических распределительных щитов.

Не стесняйтесь обращаться к нам по поводу ваших потребностей в решениях для электрических распределительных щитов высокой надежности.



Свяжитесь с нами

Кому нужны наши решения для электрических распределительных щитов

?

Центры обработки данных, морские производители и военно-морской флот — вот некоторые из отраслей клиентов, для которых мы поставляем наши решения для электрических распределительных щитов . Все эти ветви имеют несколько общих черт друг с другом. Все наши клиенты требуют высококачественных распределительных щитов, отвечающих как внутренним, так и внешним стандартам. Эти требования мы выполняем благодаря тесному сотрудничеству с нашими клиентами. Благодаря точной спецификации требований в сотрудничестве мы обеспечиваем высокую степень удовлетворенности клиентов.

Компания Logstrup предлагает различные типы электрических распределительных щитов, деталей и распределительных устройств

• Центры управления двигателями (MCC)
• Главные распределительные щиты для распределения электроэнергии
• Панели управления
• Распределительные щиты для горнодобывающих судов
• Морские распределительные устройства и панели
• БРП

Вы ищете электрические распределительные щиты , изготовленные в соответствии с высокими стандартами качества для долговечных целей с упором на высокие стандарты безопасности?

Контактная информация:

  [email protected]
 +45 49 12 75 00

Свяжитесь с нами и узнайте больше о: Промышленный главный распределительный щит для распределения электроэнергии

Свяжитесь с нами сегодня для получения дополнительной информации о наших электронных распределительных щитах 6s 240 и как мы разрабатываем продукты, которые легко установить и обслуживать. Если вы знаете название детали или деталей, в которых вы нуждаетесь, вы можете передать эту информацию для более быстрого удовлетворения ваших потребностей.

Мой запрос касается *Общий вопросГлобальная партнерская сетьЗаказыЗапрос ценыДругие запросы
Загрузить вложение

Пожалуйста, оставьте это поле пустым.

Да, пожалуйста, подпишите меня на рассылку новостей

Мы бережно относимся к вашей информации. Ознакомьтесь с нашей политикой конфиденциальности.

Один из ведущих

производителей электрических и настраиваемых распределительных щитов на мировом рынке

Являясь ведущим производителем электрических и настраиваемых распределительных щитов на мировом рынке, мы предлагаем надлежащие меры безопасности в наших продуктах. Поэтому наша 9Промышленные распределительные щиты 0024 полностью соответствуют стандарту IEC 61439-1-2 и нескольким международным стандартам .

Это гарантирует безопасность использования наших продуктов. Вы можете найти все наши сертификаты, тесты и многое другое в разделе «Загрузки».

Logstrup — это надежная и настраиваемая система, подходящая для всех требовательных рынков на суше и в море.

Адреса и контактная информация

A/S Løgstrup-Steel

• Egeskovvej 16, 3490 Квистгард, Дания
• Hanögatan 2B 21124 Мальмё, Швеция
• Данмор-роуд, Тоам, H54 RR44. Ко. Голуэй, Ирландия
• Unit A3 Priestley Road, Wardley Industrial Estate, Worsley, Manchester M282LY, Великобритания

НДС № (датский CVR): 15789182

[email protected]
+45 49 12 75 00

Модульный низкий уровень. распределительные щиты часто являются движущей силой Центра управления двигателями (MCC), который управляет некоторыми или даже всеми электродвигателями в центральном месте. Электроэнергия распределяется через распределительные щиты, трансформаторы или щиты. Центры управления двигателями могут состоять из нескольких корпусов со встроенными шинами и распределительными устройствами, такими как автоматические выключатели, предохранители и пускатели двигателей. Мы можем настроить детали в соответствии с вашими потребностями, чтобы создать модульные и совместимые решения.

Мощность панелей МСС фирмы Логструп имеет диапазон мощности от 63А до 8500А с уровнем короткого замыкания до 130кА, 1 сек. Если вам нужны решения в этом диапазоне мощностей, мы можем помочь вам с вашими электрическими потребностями. Сообщите нам, если вас интересует новое настраиваемое решение для распределительного щита или вам нужны компоненты для существующего.

Свяжитесь с нами и узнайте больше о наших решениях для электрического распределительного щита.

Узнайте больше о наших решениях для промышленных распределительных щитов (а также о деталях, компонентах и ​​функциях)

Мы являемся экспертами по решениям по проектированию промышленных распределительных щитов и предлагаем широкий спектр знаний и опыта от наших технических инженеров-проектировщиков, что делает это возможным чтобы удовлетворить ваши требования. Наши технические инженеры-проектировщики могут помочь вам найти лучшее экономическое и техническое решение для проекта, над которым вы работаете.

Пожалуйста, дайте нам знать, если у вас есть какие-либо вопросы относительно наших модульных распределительных щитов низкого напряжения (LV). Мы будем рады услышать от вас и ответить на ваши вопросы о наших технических продуктах. Мы рекомендуем вам связаться с нами, если вам нужна дополнительная информация о полных технических деталях любого распределительного щита.

Узнайте больше о наших панелях корпуса Motor Control Center (MCC) для промышленного устройства .

Часто задаваемые вопросы о панелях Logstrup MCC

В следующем разделе вы найдете информацию о панелях MCC.

Что такое панель Logstrup MCC?

Центр управления двигателями Logstrup (или MCC) управляет некоторыми или всеми электродвигателями в центральном месте. Энергия распределяется через распределительные щиты, трансформаторы или щиты. Logstrup MCC состоит из корпусов, содержащих сборные шины и распределительные устройства, такие как автоматические выключатели, предохранители и пускатели двигателей.

Если вы ищете новые панели MCC, мы будем рады предоставить вам продукты, которые обеспечивают простоту установки и сложную настройку. Пожалуйста, свяжитесь с нами и узнайте больше о наших предложениях и начните сотрудничество с нами, чтобы получить лучшее решение для ваших профессиональных потребностей.

Посетите нашу страницу, посвященную нашей модульной системе распределительных щитов.

В чем преимущества низковольтного двигателя постоянного тока от Logstrup?

Преимущества двигателя постоянного тока Logstrup заключаются в более быстром пуске и остановке, более высоком пусковом моменте, функции реверса и более дешевом управлении по сравнению с двигателем переменного тока. Преимущества двигателя переменного тока Logstrup заключаются в меньшем потреблении энергии для запуска и минимальном техническом обслуживании.

Если вас интересует применение наших компонентов двигателей переменного и постоянного тока, свяжитесь с нами. Мы можем помочь вам найти наиболее оптимальное электрическое решение для вашего проекта.

Имеют ли распределительное устройство Logstrup и ЦУД связанные функции или свойства?

ЦУД и распределительное устройство Logstrup оснащены автоматическими выключателями. Распределительное устройство имеет более высокую допустимую нагрузку по напряжению, чем МСС. Поэтому ЦУД и распределительное устройство могут иметь различное практическое применение.

Пожалуйста, сообщите нам, если у вас есть какие-либо вопросы относительно электрических компонентов и решений Logstrup.

Какие компоненты необходимы для центра управления двигателем Logstrup?

ЦУД Logstrup состоит из одного или нескольких вертикальных металлических шкафов с силовой шиной и малых и больших контроллеров. Небольшие контроллеры можно отключать для тестирования и обслуживания.

Часто задаваемые вопросы о распределительных устройствах Logstrup

В следующем разделе вы найдете информацию о компонентах распределительных устройств низкого, среднего и высокого напряжения и поставке компонентов.

Что такое распределительное устройство и из каких частей оно состоит?

Распределительное устройство охватывает широкий спектр компонентов энергосистемы, таких как выключатели, автоматические выключатели, предохранители, изоляторы, трансформаторы, разъединители и центры управления. Использование распределительного устройства позволяет компаниям и бытовым учреждениям включать и выключать электроэнергию. Распределительное устройство также защищает энергосистему и обеспечивает надежное и безопасное электроснабжение. Большинство распределительных устройств распределения электроэнергии расположены как на стороне высокого напряжения, так и на стороне низкого напряжения силового трансформатора, что помогает обесточить питание и устранить неисправность. Распределительное устройство от Logstrup — это безопасный и простой в установке вариант. Распределительные устройства низкого напряжения, которые производит Logstrup, часто размещаются внутри зданий, судов, нефтяных вышек или в контейнерах для снабжения шахт. Существует много типов прикладного использования компонентов распределительного устройства. Пожалуйста, не стесняйтесь обращаться к нам в Logstrup, если вам нужна консультация по компонентам распределения электроэнергии.

Есть ли что-то общее между распределительным щитом и распределительным устройством?

Распределительные устройства и распределительные щиты используются для безопасного распределения электроэнергии внутри компании или для внутренней электрической инфраструктуры. Более пристальный взгляд на каждый тип оборудования, включая его стандарты испытаний, технические характеристики и физическую конструкцию, показывает, что это две разные части оборудования, каждая из которых служит разным целям в электрической инфраструктуре.

Распределительное устройство часто имеет больше компонентов, таких как автоматические выключатели, предохранители и трансформаторы. Коммутационный щит имеет компоненты, установленные в задней передней части или в обоих. Этими компонентами могут быть шины, переключатели, защитные и электрические элементы управления.

В большинстве случаев распределительное устройство дороже электрических распределительных щитов из-за сложности установки и материалов, которые используются для распределительного устройства. В то же время также важно отметить, что индивидуально монтируемые распределительные щиты могут быть менее рентабельными, чем распределительные щиты, устанавливаемые группой. Пожалуйста, свяжитесь с Logstrup для получения дополнительной информации о распределительных щитах и ​​распределительном устройстве.

Что такое производитель распределительных шкафов?

Производитель распределительных шкафов — это компания, производящая распределительные шкафы. Шкаф распределительного устройства состоит из дверей и внутренних компонентов, составляющих шкаф и его функции. В Logstrup мы не только производим наши собственные шкафы, но и поддерживаем наших клиентов с их существующими шкафными решениями. Наш подход позволяет адаптировать электрические решения для разных брендов. Пожалуйста, свяжитесь с нами, если у вас есть какие-либо вопросы относительно наших решений для распределительных шкафов.

Что важно для производителя высококачественных электрических распределительных устройств?

Для производителя важно производить высококачественное электрическое распределительное устройство, чтобы обеспечить максимальную безопасность и защиту. Существуют различные инструкции и правила производства распределительных устройств. В Logstrup мы соблюдаем нормативные требования к производству компонентов для распределения электроэнергии во многих странах. Если вам нужны какие-либо высоковольтные или низковольтные электрические распределительные компоненты, мы можем предоставить вам подходящие решения для ваших требований к электропитанию.

Узнайте больше о наших распределительных устройствах низкого напряжения, которые мы производим в промышленных масштабах, чтобы иметь долгосрочное влияние на крупные проекты, требующие распределительных устройств низкого напряжения.

Что такое электрическое распределительное устройство?

Электрические распределительные устройства охватывают широкий спектр основных компонентов энергосистемы, таких как выключатели, автоматические выключатели, предохранители, изоляторы, трансформаторы, разъединители и центры управления. Поскольку распределительное устройство позволяет включать и выключать питание, распределительное устройство также служит защитой энергосистемы и обеспечивает надежное и безопасное электроснабжение. Распределительное устройство расположено как на стороне высокого напряжения, так и на стороне низкого напряжения силового трансформатора, что помогает при отключении питания, а также помогает устранять любые возникающие неисправности. Распределительные устройства низкого напряжения (НН), которые производит Логструп, часто размещаются внутри зданий, судов, нефтяных вышек или в контейнерах для снабжения шахт.

Распределительное устройство низкого напряжения в металлическом корпусе представляет собой продукт распределения электроэнергии, предназначенный для безопасного, эффективного и надежного снабжения электроэнергией. Пожалуйста, свяжитесь с Logstrup для получения дополнительной информации о распределительных устройствах низкого напряжения.

Что такое панели распределительных устройств?

Распределительное устройство, как правило, охватывает широкий спектр компонентов энергосистемы. Этими компонентами являются выключатели, автоматические выключатели, предохранители, изоляторы, трансформаторы, разъединители, а также центры управления.

Для еще большей безопасности распределительное устройство заключено в специально изготовленные шкафы. Эти шкафы выполнены в виде панелей, которые дают пользователю отличный обзор распределения электроэнергии. Благодаря обзору становится легче устранять любые электрические несоответствия, которые могут возникнуть. Функции устранения неполадок, такие как сообщения об ошибках с помощью множества индикаторов на панели, позволяют быстрее вернуться на правильный путь.

Что такое распределительное устройство низкого напряжения?

К распределительным устройствам низкого напряжения относятся распределительные устройства, обеспечивающие напряжение до 120 вольт и силу тока до 6000 ампер. Электрическое распределительное устройство низкого напряжения состоит из централизованного набора автоматических выключателей, предохранителей и устройств защиты цепи (также известных как выключатели). При всем этом функция состоит в том, чтобы служить защитой, контролем и изоляцией электрического распределительного оборудования.

Что такое распределительное устройство низкого (низкого) и среднего напряжения?

LV (низкое напряжение)  – LV обозначает низкое напряжение и, следовательно, определяется распределительным устройством, которое подает до 120 вольт и ток до 6000 ампер. Компоненты распределительных устройств низкого напряжения от logstrup имеют высокую степень модульности, что позволяет использовать их в устройствах разных марок. Индивидуальные решения позволяют заменить старые распределительные устройства на более новое и надежное оборудование.

В какой-то момент возникает потребность в более надежных компонентах высокого качества в существующих установках. Это когда люди обращаются к Logstrup за своими электрическими потребностями в высококачественном распределительном устройстве. Мы поставляем существующие, а также новые проекты по распределению электроэнергии в зависимости от того, что им требуется в отношении качества и эффективности.

МВ (среднее напряжение) – МВ обозначает среднее напряжение и, следовательно, определяется распределительным устройством, которое подает от 240 до 360 В. Распределительное устройство среднего напряжения представляет собой ряд распределительных устройств, которые широко используются многими производителями.

Где я могу найти поставщиков распределительных устройств низкого напряжения?

Многие поставщики распределительных устройств не имеют модульной возможности, но Logstrup производит кросс-совместимые компоненты. Это позволяет вам заменить старое оборудование на более новое и стабильное электрооборудование. Это также позволяет ремонтировать старые электрические распределительные устройства. Свяжитесь с нами для получения дополнительной информации о наших настраиваемых компонентах.

Вы можете найти Logstrup в разных местах, так как у нас есть ряд заводов, которые производят наши высоковольтные распределительные устройства и другие компоненты для распределения электроэнергии.

Наши офисы продаж в качестве глобального поставщика промышленных распределительных щитов:

• Egeskovvej 16, 3490 Kvistgård, Дания
• Hanögatan 2B 21124 Мальмё, Швеция
• Данмор-роуд, Тоам, H54 RR44. Ко. Голуэй, Ирландия
• Unit A3 Priestley Road, Wardley Industrial Estate, Worsley, Manchester M282LY, Великобритания

Часто задаваемые вопросы о шинах Logstrup

В следующем разделе вы найдете информацию о шинах.

Что такое шинопровод?

Под шиной, используемой для распределения электроэнергии, понимается медная шина, по которой электрический ток проходит через распределительный щит. Таким образом, шины являются важными компонентами в распределении электрического тока. Если вам нужна электрическая шина или любые другие компоненты для крупномасштабной установки, свяжитесь с Logstrup, и мы предложим вам наши решения.

Какова функция сборной шины в электрической установке?

Шинопровод представляет собой распределитель электроэнергии в электрическом распределительном щите. Шина чаще всего представляет собой металлическую полосу или стержень. Шинопроводы часто используются в локальных схемах распределения сильноточного питания. Если вам нужна помощь с компонентами распределения питания, мы здесь, чтобы помочь. Пожалуйста, обращайтесь в компанию Logstrup по любым вопросам, связанным с компонентами распределения электроэнергии.

Что такое медная шина?

Шинопровод изготавливается различных форм и материалов. Шина может представлять собой плоскую полосу, сплошные стержни и стержни и обычно изготавливается из меди, латуни или алюминия. Если вам нужна помощь в выборе наилучших материалов для вашего использования, свяжитесь с Logstrup. Мы поможем вам определить наиболее оптимальное решение для ваших электротехнических потребностей.

Что такое система сборных шин?

Мы всегда рекомендуем шинопровод при распределении электроэнергии с помощью распределительного щита. Шинопровод может быть стержнем, плоской полосой или сплошным стержнем. Есть много возможностей, и требования легко выполняются благодаря диалогу с нашими техническими специалистами.

Высококачественная шина распределяет электроэнергию в распределительном щите. Состав материала и размер сечения шинопровода определяют максимальный электрический ток, который может пропускать шинопровод.

Что такое шинное соединение?

Сборная шина состоит из дополнительных частей. Присоединяя к сборной шине дополнительные элементы безопасности, мы можем обеспечить безопасное распределение электроэнергии. Для передачи электроэнергии от одной части к другой нам необходимо использовать шинное соединение. Подводя итог соединение сборной шины — это соединение одной части сборной шины с другой соответствующей частью.

Что такое шинопровод?

Надежная система шинопровода распределяет электроэнергию с использованием шин с соответствующими кожухами и защитой для предотвращения повреждения кабелей. Logstrup производит надежные системы шинопроводов и помогает клиентам максимально эффективно использовать свои электрические решения.

Отличаются ли системы шин по качеству?

При производстве шин существует множество технических указаний по обеспечению прочности шин. Logstrup производит шины высокого качества и следит за тем, чтобы шина изгибалась и формировалась с высокой степенью, чтобы избежать ослабления.

Что такое шина низкого напряжения и существуют ли шины высокого напряжения?

LV – Низковольтные решения предназначены для использования бытовыми, промышленными и коммерческими потребителями.

Высоковольтное напряжение – Высокое напряжение считается любым видом напряжения, превышающим 35 000 вольт.

В каких странах есть наши распределительные щиты?

Мы работаем по всему миру, но в следующих странах вы можете найти некоторые из наших распределительных щитов:

Электрические распределительные щиты: АвстралияЭлектрические распределительные щиты: ШвецияЭлектрические распределительные щиты: НорвегияЭлектрические распределительные щиты: ФинляндияЭлектрические распределительные щиты: ДанияЭлектрические распределительные щиты: ФранцияЭлектрические распределительные щиты: АнглияЭлектрические распределительные щиты: ИрландияЭлектрические распределительные щиты: Южная АфрикаЭлектрические распределительные щиты: ОАЭЭлектрические распределительные щиты: ИзраильЭлектрические распределительные щиты: ГерманияЭлектрические распределительные щиты: РумынияЭлектрические распределительные щиты: БельгияЭлектрические распределительные щиты ГрецияЭлектрические щиты: РоссияЭлектрические щиты: Новая ЗеландияЭлектрические щиты: ТунисЭлектрические щиты: ЭстонияЭлектрические щиты: ЛатвияЭлектрические щиты: ЛитваЭлектрические щиты: БолгарияЭлектрические щиты: Исландия

Если ваша страна не представлена ​​в списке выше, свяжитесь с нашим глобальным отделом продаж.

Отличается ли гибкая шина от медной шины?

Гибкая шина часто изготавливается из меди и алюминия и поэтому не отличается от медной шины. При распределении электроэнергии распределительному щиту для работы необходима шина. Шина может быть стержнями, плоской полосой или сплошным стержнем.

Какова функциональность гибких шин?

Гибкие шины состоят из нескольких тонких слоев меди или алюминия и предназначены для безопасного распределения электроэнергии в системе переменного или постоянного тока.

Какова функциональность шин постоянного тока?

Постоянный ток определяется как плавающая мощность только в одном направлении. Кроме того, постоянный ток обозначает постоянный ток в отличие от переменного тока, что означает, что мощность периодически меняет направление и обозначает альтернативный ток .

Мы здесь, чтобы помочь

У вас есть вопросы к распределительным щитам и компонентам для распределения электроэнергии? Имея опыт работы с 1958 года и множество успешных проектов за плечами, мы готовы ответить на наши вопросы. Заполните форму и мы свяжемся с вами.

Мой запрос касается *Общий вопросГлобальная партнерская сетьЗаказыЗапрос ценыДругие запросы
Загрузить вложение

Пожалуйста, оставьте это поле пустым.

Да, пожалуйста, подпишите меня на рассылку новостей

Мы бережно относимся к вашей информации. Ознакомьтесь с нашей политикой конфиденциальности.

Electrical Switchboard — Bilder und Stockfotos

1.132Bilder

• Bilder
• Fotos
• Grafiken
• Vektoren
• Videos

AlleEssentials

Niedrigster Preis

Signature

Beste Qualität

Durchstöbern Sie 1.132

electrical switchboard Stock- Фотографии и фотографии. Oder starten Sie eine neuesuche, um noch mehr Stock-Photografie und Bilder zu entdecken.

mann mit feuerzeug in völliger dunkelheit untersucht sicherungskasten oder elektrische schalttafel zu hause bei stromausfall. затемнение, kein stromkonzept — электрический распределительный щит стоковые фотографии и изображения

Mann mit Feuerzeug in völliger Dunkelheit untersucht…

rote nahaufnahmelampe auf einer stromschalttafel. — электрический распределительный щит с фотографиями и изображениями

Rote Nahaufnahmelampe auf einer Stromschalttafel.

elektriker, die an der schalttafel arbeiten, die install prüfen und prüfen — электрический распределительный щит stock-fotos und bilder

Elektriker, die an der Schalttafel arbeiten, die Installation prüf

ein mannlicher elektriker arbeitet in einer schalttafel mit einem elektrischen anschlusskabel. — электрические распределительные щиты фото и фото

Ein männlicher Elektriker arbeitet in einer Schalttafel mit…

ein männlicher elektriker arbeitet in einer schalttafel mit einem elektrischen anschlusskabel. — электрические распределительные щиты фото и фото

Ein männlicher Elektriker arbeitet in einer Schalttafel mit…

elektro telefonzentrale steckdose — электрические распределительные щиты фото и изображения

Elektro Telefonzentrale Steckdose

elektriker arbeiten, um elektrische drähte im system, schalttafel, elektrisches system im schaltschrank zu verbinden. — электрические распределительные щиты с фотографиями и изображениями

Elektriker arbeiten, um elektrische Drähte im System, Schalttafel,

elektrische box. elektrische schalttafel interne metall-steuerkasten in der nähe von haus baustelle im freien. — электрические распределительные щиты фото и изображения

Электрическая шкатулка. Elektrische Schalttafel interne Metall-Steuerkast

ein männlicher elektriker arbeitet in einer schalttafel mit einem elektrischen anschlusskabel. — фото и фотография электрического распределительного щита

Ein männlicher Elektriker arbeitet in einer Schalttafel mit…

ein elektrotechniker, der in einem schalttafel-lagerfoto arbeitet

ein männlicher elektriker arbeitet in einer schalttafel mit einem elektrischen anschlusskabel. — электрические распределительные щиты фото и изображения

Ein männlicher Elektriker arbeitet in einer Schalttafel mit…

schalttafel mit Automaticischen schaltschränken. dielektrischer schraubendreher in der elektriker-hand. — электрический распределительный щит с фото и изображением

Schalttafel mit Automatic Schaltschränken. Dielektrischer…

elektrotechniker bei der arbeit an einer elektrischen wohnanlage oder einer elektrischen schalttafel. elektrische sicherungen, nahaufnahme. — электрические распределительные щиты фото и изображения

Elektrotechniker bei der Arbeit an einer elektrischen Wohnanlage…

elektriker testet den elektrischen schild. elektrische schalttafel mit автомат и дрэхтен. — электрические распределительные щиты с фотографиями и изображениями

Elektriker testet den elektrischen Schild. Elektrische…

it-techniker, der die stromversorgung oder die schalttafel in einem dunklen raum während eines stromausfalls überprüft. ein männlicher computeringenieur, der datenbanken überwacht und Diagnosticn für hardware in einem serverlager durchführt — стоковые фотографии и изображения электрических распределительных щитов

IT-Techniker, der die Stromversorgung oder die Schalttafel в. ..

Elektriker Testen der Telefonzentrale — электрические распределительные щиты, фотографии и фото — электрические распределительные щиты с фотографиями и фото

Ein männlicher Elektriker arbeitet in einer Schalttafel mit…

kurzschluss. spannungsschalttafel mit leistungsschaltern fing feuer. 3D изображение — Электрический распределительный щит стоковые фото и изображения

Курцшлюсс. Spannungsschalttafel mit Leistungsschaltern fing…

telefonzentrale — электрический распределительный щит stock-fotos und bilder

Telefonzentrale

hübscher junger mann elektriker arbeiten am switchboard hausbau baustelle — электрический распределительный щит stock-fotos und bilder

hübscher junger Switchboard

Habeen am… spannungsschaltung mit schaltungen elektrisch — электрический распределительный щит стоковые фото и изображения

Spannungsschaltung mit Schaltungen elektrisch

spannungsschalttafel mit leistungsschaltern in der betonwand. электришер хинтергрунд. 3d-abbildung — стоковые фотографии и изображения электрических распределительных щитов

Spannungsschalttafel mit Leistungsschaltern in der Betonwand. …

stromverteilung verdrahtung schalttafel außeneinheit — электрические распределительные щиты стоковые фотографии и изображения

Stromverteilung Verdrahtel messitger messit 30tritches Schalttafel Außeneinheit

Stromverteilung Verdrahtung schalttafel außeneinheit telefonzentrale — электрический распределительный щит -графика, -клипарт, -мультфильмы и -символ

Elektrisches Messgerät. Telefonzentrale

spannungsschalttafel mit leistungsschaltern. — электрический распределительный щит со складскими фотографиями и изображениями

Spannungsschalttafel mit Leistungsschaltern.

stromgenerator-schalttafel — electrical switchboard stock-fotos und bilder

Stromgenerator-Schalttafel

stromverteilung verdrahtung schalttafel außeneinheit, grau brandneue verteiler board fach box, grauer schrank, gelbe hochspannung warndreieck zeichen, große detaillierte vertikale isolierte nahaufnahme — electrical switchboard stock-fotos und bilder

Stromverteilung Verdrahtung Schalttafel Außeneinheit, grau. ..

mann, ein elektrotechniker, der in einer schalttafel mit sicherungen arbeitet. установка и аншлюс фон elektrischen geräten. — электрические распределительные щиты фото и фото

Mann, ein Elektrotechniker, der in einer Schalttafel mit…

spannungsschalttafel mit leistungsschaltern, nah. — электрические распределительные щиты со складскими фотографиями и изображениями

Spannungsschalttafel mit Leistungsschaltern, nah.

vintage telefonvermittlung — электрический распределительный щит, фото и изображения

Vintage Telefonvermittlung

ручной schalter einschalten. übersicht eines elektrischen stromkreises-панели. — электрический распределительный щит с фотографиями и изображениями

Hand-Schalter einschalten. Übersicht eines elektrischen…

Электротехник в униформе, der bei der überprüfung der sicherungen in einer telefonzentrale konzentriert aussieht — электрические распределительные щиты фото и фотографии

Elektrotechniker in Uniform, der bei der Überprüfung der. .. -фотографии и изображения

Electric Telefonzentrale

grüner druckknopf an einer schalttafel zur steuerung der stromversorgung für ein mehrfamilienhaus. — electrical switchboard stock-fotos und bilder

Grüner Druckknopf an einer Schalttafel zur Steuerung der…

nahaufnahme der elektrischen schalttafel in der fabrik — electrical switchboard stock-fotos und bilder

Nahaufnahme der elektrischen Schalttafel in der Fabrik

eine außenzentrale mit einem stromzähler , фрау, die messwerte misst. — электрические распределительные щиты фото и изображения

Eine Außenzentrale mit einem Stromzähler, Frau, die Messwerte…

ein mannlicher elektriker arbeitet in einer schalttafel mit einem elektrischen anschlusskabel. — электрический распределительный щит фото и фото

Ein männlicher Elektriker arbeitet in einer Schalttafel mit…

elektriker arbeiten daran, elektrische drähte im system, in der schalttafel und im schaltschrank zu verbinden. — электрические распределительные щиты с фотографиями и изображениями

Elektriker arbeiten daran, elektrische Drähte im System, in der. ..

ein elektrotechniker, der in einem schalttafel-lagerfoto arbeitet — электрический распределительный щит, стоковые фото и фотографии — электрический распределительный щит с фотографиями и изображениями

Schalttafel mit vielen Schaltern und Lichtwellenleitern.

elektrische schalttafel an einer betonwand in einer nische. filzbox mit einer tür und einem patchschloss zum schutz vor dem einringen. Schutz von rohren an einem kabel, das unterirdisch verläuft — электрические распределительные щиты, стоковые фотографии и изображения

Elektrische Schalttafel an einer Betonwand in einer Nische….

leistungsschalter im schaltkasten. steuerspannungsschalttafel. verteilerplatine zur steuerung der elektrischen spannung im haus oder büro. — электрический распределительный щит с фото и фотографиями

Leistungsschalter im Schaltkasten. Steuerspannungsschalttafel….

ein elektrotechniker, der in einem schalttafel-lagerfoto arbeitet — электрические распределительные щиты, фото и фото

Ein Elektrotechniker, der in einem Schalttafel-Lagerfoto arbeitet

schalttafel mit vielen schaltern und glasfaserkabeln. — электрический распределительный щит с фото и изображением

Schalttafel mit vielen Schaltern und Glasfaserkabeln.

stromverteilungsverdrahtung schalttafel außeneinheit, graue verteilerplatinenfachbox, grauer schrank, gelbes hochspannungswarndreieckschild, rotes gewelltes krummliniges kabelgehäuserohrrohr, hdpe-industrierohrkanal, heller — electrical switchboard stock-fotos und bilder

Stromverteilungsverdrahtung Schalttafel Außeneinheit, graue…

Der Hauptschalttafel — Электрический коммутатор склада Fotos und Bilder

Der Hauptschalttafel

Alte Metallschalttafel, в Verlassener Bröckelnder Gebäude — Electrical Bröckelder -ne Bilder

Alte Metallschalttafel, in verlassener bröckelderselersektrelersektrelersektrelersektrelersektrelersektrelerseklerseklerseklerseklerseklerseklerseklersekersekersekersekersekersekersekler. elektrischen leitung im rumpf einer industriellen schalttafel. professionalell в комбинезоне mit elektronischem werkzeug. — электрические распределительные щиты фото и изображения

Elektriker Builder bei der Arbeit, untersucht den Kabelanschluss. ..

vektorsatz schalttafelelemente für sicherungssteuerkasten — sicherheitsleistungsschalter, relais, fehlerstromschutzschalter — electrical switchboard stock-grafiken, -clipart, -cartoons und -symbole

Vektorsatz schalttafelelemente für Sicherungssteuerkasten -…

leistungsschalter auf spannungsschalttafel nahaufnahme — электрические распределительные щиты, фото и фотографии

Leistungsschalter auf Spannungsschalttafel Nahaufnahme

elektriker testet das schalttafel-stockfoto — electrical switchboard stock-fotos und bilder

Elektriker testet das Schalttafel-Stockfoto

schalttafel und relais — electrical switchboard stock-fotos und bilder

Schalttafel und Relais

stromversorgung verdrahtungsschalttafel außeneinheit, grau brandneue verteilerplatinenfachbox, grauer schrank, gelbes hochspannungs-warndreiecksschild, große detaillierte isolierte vertikale nahaufnahme — электрический распределительный щит — графика, -клипарт, -мультфильмы и -символ

Stromversorgung Verdrahtungsschalttafel Außeneinheit, grau. ..

reparatur der hausverkabelung, elektrische arbeiten bei der Installation der schalttafel der verbrauchereinheit. — стоковые фотографии и изображения электрических распределительных щитов

Reparatur der Hausverkabelung, elektrische Arbeiten bei der…

alte phone exchange, telefonzentrale mit zopfmuster — электрические распределительные щиты стоковые фотографии и изображения

Alte Telefon Exchange, Telefonzentrale mit Zopfmuster

individuelle imdorttaftrische — электрические распределительные щиты фото и изображения

Individuelle elektrische Schalttafel im Dorf

elektrischer brand nach kurzschluss in der verbrauchereinheit, verbrannte verkabelung und leistungsschalter in der schalttafel. — электрические распределительные щиты, фотографии и изображения

Elektrischer Brand nach Kurzschluss in der Verbrauchereinheit,…

neue hausbaustelle mit schalttafelspannung mit elektrischen leistungsschaltern — электрические распределительные щиты, фотографии и изображения

Neue Hausbaustelle mit Schalttafelspannungs 9ektrischen leistungsschaltern0003 kommunikationskabel in der telefonzentrale — электрический распределительный щит Stock-fotos und Bilder Bilder

asiatische weibliche elektrische Elektroingenieurin mit. ..

von 19

Коврики для электрических распределительных щитов | Непроводящие варианты

• 800-798-9250
• Присоединиться к нашей команде
• Заполнить 3Наше обещание

Меню

Счет

Настройки

Валюта

USD — доллар США

• евро — евро

Фильтр и сортировка

Варианты покупок

Размеры

1. 2’x 75’2шт.
2. 2’x Укажите длину3элемент
3. 3’x 75’4шт.
4. 3’x Укажите длину5элемент
5. 4’x 75’2шт.
6. 4’x Укажите длину3элемент

Применение

1. Сухая промышленная среда4item

Спецификации материалов

1. ПВХ (без DOP)4item

Класс защиты от усталости

1. Good4item

Класс сопротивления скольжению

1. Best4item

Рейтинг износостойкости

1. Best4item

Производитель

1. Нотракс®4элемент

Специальные характеристики

1. Огнестойкий2item
2. Сделано в США4item

Цена

1. 0,00–9,992 $ за товар
2. $10. 00 и выше2шт.

4 позиции

Показывать

24 36 48

на страницу

Сортировать по Должность наименование товара Модель № Цена Установить нисходящее направление

4 позиции

Показывать

24 36 48

на страницу

Сортировать по Должность наименование товара Модель № Цена Установка направления спуска

Используйте коврики распределительного щита для защиты рабочих от поражения электрическим током

Непроводящие маты NoTrax обеспечивают дополнительную изоляцию

Маты NoTrax для электрических распределительных щитов можно использовать в сухих условиях перед коробками высокого напряжения, электрическими предохранителями и трансформаторами, а также вокруг электрических подстанций, трансформаторов и переключателей, электрических панелей и машинное и генераторное отделения. Эти непроводящие маты предназначены для изоляции рабочих. Изготовленные из поливинилхлоридного пластиката распределительные маты предотвращают заземление рабочего, тем самым исключая возможность поражения электрическим током. Все непроводящие коврики предназначены для электрических распределительных щитов и имеют легко подметаемую рифленую поверхность с зубьями пилы для увеличения сцепления с поверхностью.

Свяжитесь с нами

О NoTrax
• О нас
• Карьера
• Места
• Сертификаты и стандарты
• Вход для дистрибьютора
• Политика возврата

Полезная информация
• Литература
• Запросить образец
• Новости
• Гарантия
• Таблица химической стойкости
• Инструмент выбора коврика

Ресурсы
• Руководство покупателя
• Отраслевое руководство
• Защита пола
• Коврики для столовой
• Специальные коврики

Наше семейство торговых марок
• Юстрите
• Орел Mfg
• Безопасность шашек
• AccuformNMC
• Химический склад США
• Бейсик Концептс Инк.
• Хьюз Сейф

© 2022 NoTrax. Все права защищены.

• Политика конфиденциальности
• Положения и условия
• Условия использования
• Нотракс Европа
• Карта сайта

0){ %>

Поставщик ковриков для электрических распределительных щитов | Mats Inc.

Mats, Inc. является крупным поставщиком диэлектрических покрытий для распределительных щитов. Наше непроводящее покрытие для распределительного щита соответствует правилам OSHA для использования рядом с электрическим оборудованием, таким как блоки предохранителей, панели управления и другое тяжелое электрическое оборудование. Чтобы узнать больше о конкретных покрытиях для распределительных щитов, соответствующих вашим требованиям, ознакомьтесь с техническими характеристиками по напряжению и милам для продуктов ниже, чтобы решить, какой материал соответствует вашим потребностям.

Показать 30 60 120 240 Всего на странице

Сортировать по Должность Имя Артикул

1. Начинается с: $0.00

   • Соответствует ANSI/ASTM D178-93, ТИП I, КЛАСС 2.
   • Проверено при напряжении 20 000 В переменного тока
   • Максимальное рекомендуемое рабочее напряжение составляет 17 000 вольт.
   • Диэлектрическая прочность — 30 000 вольт переменного тока
   • Соответствует требованиям OSHA для использования рядом с электрическим оборудованием, таким как блоки предохранителей, панели управления и другое тяжелое электрическое оборудование.

2. Начинается с: $0.00

   • Соответствует MIL-DTL-15562G (формально MIL-M-15562F), тип III.
   • Испытательное напряжение диэлектрика -30 000 В переменного тока.
   • Проверено на всей поверхности при -15 000 В переменного тока.
   • Рекомендуемое максимальное рабочее напряжение -3000 В переменного тока.

   • В этом коврике используется функциональная ромбовидная пластина, обеспечивающая нескользящую поверхность.
   • Существует множество промышленных применений матов такого качества.

3. 0,00 $

   • Высоковольтное изолирующее виниловое напольное покрытие с гладкой поверхностью, предназначенное для защиты персонала от случайного воздействия электрических потенциалов, не превышающих 3000 вольт.
   • Соответствует MIL-DTL-15562G (ФОРМАЛЬНО MIL-M-15562F), ТИП I.
   • Испытательное напряжение диэлектрика -30 000 В переменного тока.
   • Проверено на всей поверхности при -15 000 В переменного тока.
   • Рекомендуемое максимальное рабочее напряжение -3000 В переменного тока.

   • Мраморные цвета.

4. Начинается с: $0.00

   • Высоковольтное изолирующее виниловое напольное покрытие с гладкой поверхностью, предназначенное для защиты персонала от случайного воздействия электрических потенциалов, не превышающих 3000 вольт.
   • Соответствует MIL-DTL-15562G (ФОРМАЛЬНО MIL-M-15562F), ТИП II.
   • Испытательное напряжение диэлектрика -30 000 В переменного тока.
   • Проверено на всей поверхности при -15 000 В переменного тока.
   • Рекомендуемое максимальное рабочее напряжение -3000 В переменного тока.


5. Начинается с: $0.00

   • Соответствует ANSI/ASTM D178, ТИП II, КЛАСС 2.
   • Соответствует ТАБЛИЦЕ 3 по маслостойкости и огнестойкости.
   • Диэлектрическая прочность 30 000 В переменного тока
   • Контрольные испытания при напряжении 20 000 вольт переменного тока
   • Рекомендуемое максимальное рабочее напряжение 17 000 В переменного тока
   • Гофрированный узор.

6. Начинается с: $0.00

   • Соответствует ANSI/ASTM D178, ТИП II, КЛАСС 2.
   • Соответствует ТАБЛИЦЕ 3 по маслостойкости и огнестойкости.
   • Диэлектрическая прочность 30 000 В переменного тока
   • Проверено при напряжении 20 000 В переменного тока
   • Рекомендуемое максимальное рабочее напряжение 17 000 В переменного тока
   • Ромбовидный узор.

7. Начинается с: $0.00

   • Соответствует ANSI/ASTM D178, ТИП II, КЛАСС 2.
   • Соответствует ТАБЛИЦЕ 3 по маслостойкости и огнестойкости.
   • Диэлектрическая прочность 30 000 В переменного тока
   • Проверено при напряжении 20 000 В переменного тока
   • Рекомендуемое максимальное рабочее напряжение 17 000 В переменного тока
   • Ромбовидный узор.
   • Черный с желтой защитной каймой.
   • Четкая маркировка названия поставщика, ASTM D178, тип II, класс 2 на обратной стороне.

8. Начинается с: $0.00

   • Соответствует ANSI/ASTM D178, ТИП II, КЛАСС 2.
   • Соответствует ТАБЛИЦЕ 3 по маслостойкости и огнестойкости.
   • Диэлектрическая прочность 30 000 В переменного тока
   • Проверочные испытания при напряжении 20 000 вольт переменного тока
   • Рекомендуемое максимальное рабочее напряжение 17 000 В переменного тока
   • Гофрированный узор.
   • Черный с желтой защитной каймой.
   • Четкая маркировка названия поставщика, ASTM D178, тип II, класс 2 на обратной стороне.

Распределительные щиты, распределительные устройства и щиты | UpCodes

408. 1 Область применения

В этой статье рассматриваются распределительные щиты, распределительные устройства и щиты. Он не применяется к оборудованию, работающему под напряжением более 1000 вольт, за исключением случаев, специально указанных в других разделах раздела 9.0169 Код.

408.2 Прочие изделия

Выключатели, автоматические выключатели и устройства максимального тока, используемые на распределительных щитах, распределительных устройствах и щитах и ​​их корпусах, должны соответствовать настоящей статье, а также требованиям статей 240, 250, 312, 404 и других статей которые применимы. Распределительные щиты, распределительные устройства и щиты в опасных (классифицированных) местах должны соответствовать применимым положениям статей с 500 по 517.

408.3 Поддержка и расположение шин и проводников

(A) Проводники и шины на распределительном щите, распределительном устройстве или щите

(1) Местоположение

Проводники и шины должны быть расположены таким образом, чтобы на них не было физических повреждений, и они должны надежно удерживаться на месте.

(2) Та же вертикальная секция

Кроме необходимых межсоединений и проводки управления, в этой секции должны быть расположены только те проводники, которые предназначены для заделки в вертикальной секции распределительного щита или распределительного устройства.

Исключение: допускается горизонтальное перемещение проводников через вертикальные секции распределительных щитов и распределительных устройств, если такие проводники изолированы от сборных шин барьером.

(B) Перегрев и индуктивное воздействие

Расположение шин и проводников должно исключать перегрев из-за индуктивного воздействия.

(C) Используется в качестве сервисного оборудования

Каждый распределительный щит, распределительное устройство или щит, если они используются в качестве сервисного оборудования, должны быть снабжены главной соединительной перемычкой, размер которой соответствует секций распределительного щита или распределительного устройства для присоединения заземленного рабочего провода со стороны питания к распределительному щиту, распределительному устройству или каркасу щита. Все секции распределительного щита или распределительного устройства должны быть соединены вместе с помощью перемычки для соединения оборудования или перемычки для соединения со стороны питания, размер которой соответствует 250.122 или 250.102(C)(1), в зависимости от обстоятельств.

Исключение: Распределительные щиты, распределительные устройства и щиты, используемые в качестве сервисного оборудования в системах с заземленной нейтралью с высоким импедансом в соответствии с 250.36, не должны быть снабжены главной соединительной перемычкой.

(D) Клеммы

(E) Расположение шин

(1) Расположение фаз переменного тока

Расположение фаз переменного тока на трехфазных шинах должно быть A, B, C спереди назад, сверху вниз, или слева направо, если смотреть спереди распределительного щита, распределительного устройства или щита. Фаза B должна быть фазой с более высоким напряжением относительно земли в 3-фазных, 4-проводных системах, соединенных треугольником. Для добавления к существующим установкам допускается иное расположение шин, которое должно быть промаркировано.

Исключение: оборудование в пределах того же односекционного или многосекционного распределительного щита, распределительного устройства или панели, что и счетчик в 3-фазных, 4-проводных системах, соединенных треугольником, должно иметь ту же конфигурацию фаз, что и измерительное оборудование.

Информационное примечание: См. 110.15 для получения информации о требованиях к маркировке шин или фазных проводников с более высоким напряжением относительно земли, если питание подается от 4-проводной системы с соединением треугольником.

(2) Расположение шины постоянного тока

Незаземленные шины постоянного тока разрешается располагать в любом порядке. Расположение шин постоянного тока должно иметь маркировку полярности, системы заземления и номинального напряжения.

(F) Идентификация распределительного щита, распределительного устройства или щита

Предупреждающий знак(и) или этикетка(и), предусмотренные в соответствии с 408. 3(F)(1)–(F)(5), должны соответствовать 110.21(B) ).

(1) Обозначение высокого участка

Распределительный щит, распределительное устройство или щит, содержащий 4-проводную систему, соединенную треугольником, где средняя точка одной фазной обмотки заземлена, должны иметь четкую и постоянную маркировку следующим образом:

«Осторожно, _____ Фаза имеет _____ Вольт на землю»

(2) Незаземленные системы переменного тока

Распределительный щит, распределительное устройство или щит, содержащий незаземленную электрическую систему переменного тока, как разрешено в 250.21, должен иметь четкую и постоянную маркировку на месте эксплуатации следующим образом:

«Осторожно, незаземленная система, работающая — _____ вольт между проводниками»

(3) Система переменного тока с заземленной нейтралью с высоким импедансом

Распределительный щит, распределительное устройство или панель, содержащие систему переменного тока с заземленной нейтралью с высоким импедансом в соответствии с 250. 36, должны быть разборчивы и постоянно поле помечено следующим образом:

ВНИМАНИЕ: ВЫСОКОИМПЕДАНСНАЯ СИСТЕМА ПЕРЕМЕННОГО ТОКА С ЗАЗЕМЛЕННОЙ НЕЙТРАЛЬЮ РАБОТАЕТ — _____ ВОЛЬТ МЕЖДУ ПРОВОДНИКАМИ И МОЖЕТ СРАБОТАТЬ — _____ ВОЛЬТ НА ЗЕМЛЮ В УСЛОВИЯХ НЕИСПРАВНОСТИ В ТЕЧЕНИЕ НЕОПРЕДЕЛЕННОГО ПЕРИОДА

(4) Незаземленные распределительные системы постоянного тока

A незаземленная электрическая система постоянного тока в соответствии с 250.169 должна иметь четкую и постоянную маркировку следующим образом:

ВНИМАНИЕ: НЕЗАЗЕМЛЕННАЯ СИСТЕМА ПОСТОЯННОГО ТОКА РАБОТАЕТ — _____ ВОЛЬТ МЕЖДУ ПРОВОДНИКАМИ

(5) Системы постоянного тока с резистивным заземлением

Распределительный щит, распределительное устройство или щит, содержащий резистивное соединение между токоведущими проводниками и системой заземления для стабилизации напряжения относительно земли, должен иметь четкую и постоянную маркировку следующим образом:

ВНИМАНИЕ: СИСТЕМА ПОСТОЯННОГО ТОКА РАБОТАЕТ — _____ ВОЛЬТ МЕЖДУ ПРОВОДНИКАМИ И МОЖЕТ РАБОТАТЬ — _____ ВОЛЬТ НА ЗЕМЛЮ В УСЛОВИЯХ НЕИСПРАВНОСТИ В ТЕЧЕНИЕ НЕОПРЕДЕЛЕННОГО ВРЕМЕНИ

(G) Минимальное пространство для изгиба проводов

408. 4 Требуется полевая идентификация

(A) Справочник цепей или идентификация цепей

Каждая цепь и модификация цепи должны быть четко идентифицированы в отношении ее четкой, очевидной и конкретной цели или использования. Идентификация должна включать утвержденную степень детализации, позволяющую отличить каждую цепь от всех других. Запасные позиции, которые содержат неиспользуемые устройства максимального тока или выключатели, должны быть описаны соответствующим образом. Идентификация должна быть включена в каталог цепей, который расположен на лицевой стороне, внутри или в утвержденном месте рядом с дверью панели в случае панели и на каждом выключателе или автоматическом выключателе в распределительном щите или распределительном устройстве. Ни одна цепь не должна описываться таким образом, который зависит от переходных условий занятости.

(B) Источник снабжения

Все распределительные щиты, распределительные устройства и щиты, питаемые фидером(ами) в жилых домах, отличных от одно- или двухквартирных, должны иметь постоянную маркировку для указания каждого устройства или оборудования, откуда подается питание. Этикетка должна быть прочно закреплена, иметь достаточную прочность, чтобы противостоять окружающей среде, а не быть написанной от руки.

408.5 Свободное пространство для ввода проводников в кожухи шин

Там, где кабелепроводы или другие кабельные каналы входят в распределительный щит, распределительное устройство, напольный щитовой щит или аналогичный кожух снизу, должно быть предусмотрено утвержденное пространство для установки проводников в кожухе. Пространство для проводки должно быть не меньше, чем указано в таблице 408.5, где кабелепровод или кабельные каналы входят или выходят из корпуса ниже сборных шин, их опор или других препятствий. Кабелепровод или кабельные каналы, включая их концевые фитинги, не должны возвышаться более чем на 75 мм (3 дюйма) над дном корпуса.

Таблица 408.5 Свободное пространство для проводников, входящих в шинные шкафы

408.6 Номинальный ток короткого замыкания

408. 7 Неиспользуемые отверстия

Неиспользуемые отверстия для автоматических выключателей и переключателей должны быть закрыты с использованием определенных средств, обеспечивающих защиту, или других утвержденных средств к стене корпуса.

408.8 Ремонт оборудования

Ремонт оборудования в рамках данной статьи должен быть ограничен, как описано в 408.8(A) и (B). В процессе восстановления должны использоваться сертифицированные детали конструкции, проверенные в соответствии с применимыми стандартами, и выполняться в соответствии со всеми инструкциями, предоставленными изготовителем. Если оборудование было повреждено огнем, продуктами горения или водой, оно должно быть подвергнуто специальной оценке его производителем или квалифицированной испытательной лабораторией, прежде чем оно будет возвращено в эксплуатацию.

(A) Щитовые панели

(B) Распределительные щиты и распределительные устройства

Распределительные щиты и распределительные устройства или секции распределительных щитов или распределительных устройств подлежат ремонту. Восстановленное распределительное устройство должно быть внесено в список или помечено как восстановленное, , а ранее нанесенные регистрационные знаки, если таковые имеются, в пределах восстановленных частей должны быть удалены.

408.16 Распределительные щиты и распределительные устройства во влажных или мокрых местах

408.17 Расположение относительно легко воспламеняющегося материала

Распределительные щиты и распределительные устройства должны быть размещены таким образом, чтобы свести к минимуму вероятность передачи огня на соседние горючие материалы. При установке над горючим полом должна быть обеспечена соответствующая защита.

408.18 Зазоры

(A) От потолка

Для всех, кроме полностью закрытых распределительных щитов или распределительных устройств, должно быть предусмотрено пространство не менее 900 мм (3 фута) между верхней частью распределительного щита или распределительного устройства и любым горючим потолком, если между распределительным щитом или распределительным устройством и потолком не предусмотрен негорючий экран.

(B) Вокруг распределительных щитов и распределительных устройств

Зазоры вокруг распределительных щитов и распределительных устройств должны соответствовать положениям 110.26.

(C) Соединения

Каждая секция оборудования, требующая доступа сзади или сбоку для выполнения полевых соединений, должна иметь соответствующую маркировку производителя на передней панели. Отверстия в секциях, требующие доступа сзади или сбоку, должны соответствовать 110.26. Клеммы нагрузки для полевой проводки должны соответствовать 408.18(C)(1), (C)(2) или (C)(3) в зависимости от обстоятельств.

(1) Проводники заземления оборудования

Клеммы нагрузки для полевой проводки должны быть расположены так, чтобы не было необходимости тянуться через неизолированную незаземленную шину для выполнения соединений.

(2) Заземленные проводники цепи

Если клеммы нагрузки нескольких ветвей или заземленных проводников для полевой проводки сгруппированы вместе в одном месте, они должны быть расположены так, чтобы не было необходимости тянуться через неизолированную незаземленную шину, независимо от того, находится она под напряжением или нет , чтобы установить связь.

Если только одна ветвь или фидерный набор клемм нагрузки для полевой проводки сгруппированы с соответствующими незаземленными клеммами нагрузки, они должны быть расположены так, чтобы не было необходимости тянуться через неизолированную шину под напряжением, включая другую ветвь или фидерную шину, чтобы сделать связи. Шина со стороны линии разъединителей обслуживания, ответвления или фидера считается находящейся под напряжением по отношению к связанным с ней цепям со стороны нагрузки.

(3) Незаземленные проводники

Клеммы нагрузки для незаземленных проводников должны быть расположены так, чтобы не было необходимости тянуться через неизолированную шину под напряжением для выполнения соединений. Шина со стороны линии разъединителей обслуживания, ответвления или фидера считается находящейся под напряжением по отношению к связанным с ней цепям со стороны нагрузки.

408.19 Изоляция проводника

Изолированный проводник, используемый в распределительном щите или распределительном устройстве, должен быть внесен в список, должен быть не распространяющим горение и иметь номинальное значение не ниже напряжения, приложенного к нему, и не ниже напряжения, приложенного к другим проводникам или шинам с с которыми он может соприкасаться.

408.20 Расположение распределительных щитов и распределительных устройств

408.22 Заземление приборов, реле, счетчиков и измерительных трансформаторов на распределительных щитах и ​​распределительных устройствах

408.23 Оборудование для контроля мощности и управления энергопотреблением

Должны применяться требования 312.8(B).

408.30 Общие положения

Все щитовые панели должны иметь рейтинг не ниже минимальной мощности фидера, требуемой для нагрузки, рассчитанной в соответствии с Частью III, IV или V Статьи 220, в зависимости от обстоятельств.

408.36 Защита от перегрузки по току

В дополнение к требованию 408.30 щит должен быть защищен устройством защиты от перегрузки по току, номинал которого не выше, чем у щита. Это устройство защиты от перегрузки по току должно быть расположено внутри или в любой точке на стороне питания щита.

Исключение № 1: Индивидуальная защита не требуется для щита, защищенного двумя главными автоматическими выключателями или двумя комплектами плавких предохранителей в оборудовании, отличном от сервисного, с общей мощностью не выше, чем у щита. Щит, сконструированный или подключенный в соответствии с этим исключением, не должен содержать более 42 устройств максимального тока. В целях определения максимум 42 устройств максимального тока 2-полюсный или 3-полюсный автоматический выключатель следует рассматривать как два или три устройства максимального тока соответственно.

Исключение № 2: Для существующих щитов индивидуальная защита не требуется для щита, используемого в качестве вспомогательного оборудования для индивидуального жилого помещения.

(A) Выключатели мгновенного действия, рассчитанные на 30 ампер или менее

Щитовые панели, оснащенные переключателями мгновенного действия, рассчитанными на 30 ампер или менее, должны иметь защиту от перегрузки по току на 200 ампер или менее.

(B) Питание через трансформатор

Если щит питается от трансформатора, защита от перегрузки по току, требуемая 408.36, должна быть расположена на вторичной стороне трансформатора.
