Электростатическое поле источники. Электростатическое поле: источники, характеристики и влияние на человека

Что такое электростатическое поле и как оно возникает. Каковы основные характеристики электростатического поля. Какие бывают источники электростатических полей. Как электростатические поля влияют на организм человека. Какие существуют методы защиты от воздействия электростатических полей.

Что такое электростатическое поле и как оно возникает

Электростатическое поле (ЭСП) — это особый вид материи, существующий вокруг неподвижных электрических зарядов. ЭСП возникает при наличии электрических зарядов и не изменяется во времени.

Основные характеристики электростатического поля:

• Напряженность — силовая характеристика, показывающая силу действия поля на единичный положительный заряд
• Потенциал — энергетическая характеристика, равная потенциальной энергии единичного положительного заряда в данной точке поля

Электростатическое поле графически изображают с помощью силовых линий, касательные к которым в каждой точке совпадают с вектором напряженности поля.

Основные источники электростатических полей

Источниками электростатических полей могут быть:

• Наэлектризованные диэлектрические материалы (пластмассы, синтетические ткани и т.д.)
• Заряженные проводники, изолированные от земли
• Работающие электроустановки высокого напряжения постоянного тока
• Электризующиеся при трении поверхности (транспортерные ленты, приводные ремни и др.)
• Атмосферное электричество

В производственных условиях сильные электростатические поля могут возникать:

• При обработке химических волокон (до 60 кВ/м)
• В производстве пластмасс (до 250 кВ/м)
• При электрогазоочистке
• В радиоэлектронной промышленности

Влияние электростатических полей на организм человека

Длительное воздействие электростатических полей на организм человека может вызывать:

• Нарушения в работе нервной системы (раздражительность, головные боли, нарушения сна)
• Изменения в работе сердечно-сосудистой системы
• Нарушения в работе эндокринной системы
• Кожные заболевания
• Повышенную утомляемость

Особенно чувствительны к воздействию ЭСП нервная, сердечно-сосудистая и нейрогуморальная системы организма.

Нормирование электростатических полей на рабочих местах

Согласно ГОСТ 12.1.045-84, предельно допустимый уровень напряженности электростатического поля на рабочих местах составляет 60 кВ/м в течение 1 часа.

При напряженности поля от 20 до 60 кВ/м допустимое время пребывания без средств защиты (t, ч) определяется по формуле:

t = (60 / E) — 1

где E — фактическое значение напряженности ЭСП, кВ/м

При напряженности до 20 кВ/м время пребывания в ЭСП не ограничивается.

Методы и средства защиты от электростатических полей

Основные способы защиты от воздействия ЭСП:

• Заземление металлических и электропроводных элементов оборудования
• Увеличение поверхностной и объемной проводимости диэлектриков
• Использование нейтрализаторов статического электричества
• Экранирование источников полей или рабочих мест
• Увлажнение воздуха в помещениях (при допустимости по условиям производства)
• Применение антистатических средств защиты (одежда, обувь, браслеты и др.)

Выбор конкретных методов определяется особенностями производственных процессов и используемых материалов.

Электростатические поля от компьютерной техники

При работе компьютеров и оргтехники также возникают электростатические поля, которые могут оказывать негативное влияние на пользователей.

Основные источники ЭСП при работе с компьютером:

• Экран монитора (до 75 кВ/м)
• Клавиатура (до 12 кВ/м в области рук)
• Корпус системного блока
• Электризующиеся поверхности мебели

Для защиты от ЭСП компьютерной техники рекомендуется:

• Использовать защитные экранирующие фильтры для мониторов
• Заземлять корпуса оборудования
• Увлажнять воздух в помещениях
• Использовать антистатические покрытия для пола и мебели
• Применять ионизаторы воздуха

Особенности воздействия ЭСП на организм человека

Влияние электростатических полей на организм человека имеет ряд особенностей:

• Эффекты накапливаются постепенно и проявляются не сразу
• Восприимчивость к ЭСП индивидуальна для каждого человека
• Наиболее чувствительны нервная и сердечно-сосудистая системы
• Возможно развитие специфических «фобий», связанных со страхом электрического разряда
• Эффекты воздействия ЭСП могут сохраняться длительное время после прекращения контакта

Это обуславливает необходимость тщательного контроля уровней ЭСП на рабочих местах и применения средств защиты даже при кратковременных воздействиях.

Методы измерения характеристик электростатических полей

Для контроля параметров электростатических полей на рабочих местах применяются следующие методы измерений:

• Измерение напряженности ЭСП с помощью специальных приборов — измерителей напряженности электростатического поля
• Измерение потенциала тела человека относительно земли
• Определение плотности потока ионов от источников ЭСП
• Измерение поверхностной плотности электрических зарядов на материалах

При проведении измерений важно учитывать влияние факторов окружающей среды (влажность, температура) и правильно выбирать точки измерений.

Что такое электростатическое поле?, Где используются ЭСП?, Как влияет ЭСП на организм человека?, Как осуществляется гигиеническое нормирование электростатических полей?, Какие защитные средства от воздействия ЭСП? охраной труда Библиотека украинские учебникив

Постоянное электростатическое поле (ЭСП) — это поле неподвижных электрических зарядов, осуществляющее взаимодействие между ними

Статический ток — это совокупность явлений, связанных с возникновением и сохранением свободного электрического заряда на поверхности и в объеме диэлектрических и полупроводниковых веществ, материалов, изделий или на изолированных проводника.

Возникновение зарядов статического электричества происходит при деформации, дроблении веществ, относительном перемещении двух тел, находящихся в контакте, слоев жидкости и сыпучих материалов, при интенсивном п перемешивании, кристаллизации, а также вследствие инд.

ЭСП характеризуется напряженностью (Б). Напряженность. ЭСП — это отношение силы, действующей в поле на точечный электрический заряд, к величине этого заряда. Единицей измерения напряженности. ЭСП является вольт на метр (В / м мм).

ЭСП создается в энергетических установках и при электротехнических процессах зависимости от источника образования они могут существовать в виде собственного электростатического поля (поля неподвижных зарядов) или стац ционарного электрического поля (электрическое поле постоянного тока).

Где используются ЭСП?

ЭСП имеют широкое применение при електрогазоочищенни, электростатической сепарации материалов, электростатическом нанесении лакокрасочных и полимерных материалов и в других производственных процессах

В радиоэлектронной промышленности статический ток образуется при транспортировке, шлифовке, полировке радиотелевизионных приемников, в помещениях вычислительных центров, а также в других процессах где е используются диэлектрические материалы, являющиеся побочным и нежелательным производственных факторов.

ЭСП возникающие при обработке химического волокна, имеет высокие диэлектрические свойства. Уровень напряженности. ЭСП на прядильном и ткацком оборудовании достигает 20-60 кВ / м

В химической промышленности при производстве пластических материалов и изделий из них (шинный корд, линолеум и др.) образуются электростатические заряды и поля напряженностью 240-250 кВ / м

Как влияет ЭСП на организм человека?

Биологическое действие. ЭСП на организм человека определяет наибольшую чувствительность к электростатических полей нервной, сердечно-сосудистой, нейрогуморальной и других систем организма

У рабочих, работающих в зоне действия электрического поля, наблюдаются разнообразные жалобы на раздражительность, головная боль, нарушение сна, снижение аппетита и т др.

У людей, подпадающих под действие. ЭСП, характерна появление своеобразных»фобий», обусловленных страхом ожидания разряда. Склонность к»фобий»преимущественно сопровождается повышенной эмоциональной возбудимостью

Как осуществляется гигиеническое нормирование электростатических полей?

Напряженность электростатического поля нормируется стандартом. ГОСТ 121045-84″Электростатические поля. Допустимые уровни на рабочих местах и ??требования к проведению контроля»

Приведенный стандарт распространяется на. ЭСП, возникающие при эксплуатации электрического оборудования высокого напряжения постоянного тока и электризации диэлектрических материалов. Настоящий стандарт устанавливает доп допустимых уровни напряженности электростатических полей на рабочих местах, а также общие требования к проведению контроля и средств защитыу.

Допустимые уровни напряженности. ЭСП устанавливаются в зависимости от времени пребывания на рабочих местах

Предельно допустимый уровень напряженности. ЭСП (Е, ра») принимается согласно стандарту 60 кВ / м в течение одного часа

Если напряженность электростатических полей до 20 кВ / м, время пребывания в. ЭСП не регламентируется

В диапазоне напряженности от 20 до 60 кВ / м, допустимое время пребывания работающих в. ЭСП без средств защиты (/, год) определяется по формуле:

где. — фактическое значение напряженности. ЭСП, кВ / м

Для определения напряженности. ЭСП используются измеритель напряженности электростатического поля

Какие защитные средства от воздействия ЭСП?

Использование средств защиты работающих обязательно в тех случаях, когда фактические уровни напряженности. ЭСП на рабочих местах превышают 60 кВ / м

Для защиты от воздействия. ЭСП используют: экранирование источников поля рабочего места, нейтрализаторы статического сотрясения, ограничение времени работы и т др.

При выборе средств защиты от статического электричества должны быть учтены особенности технологических процессов, физико-химические свойства обрабатываемых материалов, микроклимат производственных помещений и т и др.. Приведенные факторы определяют дифференцированный подход при разработке защитных средствеів.

Уменьшение генерации электростатических зарядов или отвод их с наэлектризованных материалов достигается путем:

1) заземление металлических и электропроводных элементов технологического оборудования;

2) увеличение поверхностей и объемной проводимости диэлектриков;

3) установление нейтрализаторов статического электричества

Защитное заземление производится независимо от использования других методов защиты. Заземлению подлежат не только элементы технологического оборудования, но. И изолированные электропроводящие участки технологическо ного оборудования.

Достаточно эффективным средством защиты является увеличение влажности воздуха до 65-75%, если это возможно по условиям технологического процесса

Среди средств индивидуальной защиты используют антистатическое обувь, антистатические халаты, комбинезоны, заземлены браслеты для защиты рук и другие средства, которые могут обеспечивать электростатическое за аземлення тела человек.

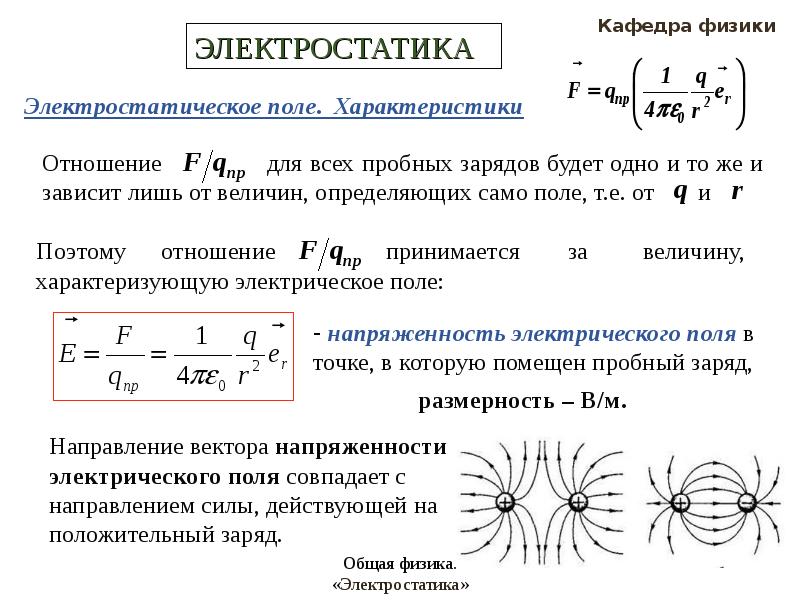

Электростатическое поле и его характеристики

Электрический заряд, помещенный в некоторую точку пространства, изменяет свойства данного пространства. То есть заряд порождает вокруг себя электрическое поле.  Электростатическое поле – особый вид материи. Электростатическое поле существующий вокруг неподвижный заряженных тел, действует на заряд с некоторой силой, вблизи заряда – сильнее. Электростатическое поле не изменяется во времени. Силовой характеристикой электрического поля является напряженность Напряженностью электрического поля в данной точке называется векторная физическая величина, численно равная силе, действующей на единичный положительный заряд, помещенный в данную точку поля.  За единицу измерения напряженности электрического поля в СИ принимают Если на пробный заряд, действуют силы со стороны нескольких зарядов, то эти силы по принципу суперпозиции сил независимы, и результирующая этих сил равна векторной сумме сил. Принцип суперпозиции (наложения) электрических полей: Напряженность электрического поля системы зарядов в данной точке пространства равна векторной сумме напряженностей электрических полей, создаваемых в данной точке пространства, каждым зарядом системы в отдельности:                        или                                                                                                                                                                           Электрическое поле удобно представлять графически с помощью силовых линий. Силовыми линиями (линиями напряженности электрического поля) называют линии, касательные к которым в каждой точке поля совпадают с направлением вектора напряженности в данной точке. Силовые линии начинаются на положительном заряде и заканчиваются на отрицательном (Силовые линии электростатических полей точечных зарядов.). Густота линий напряженности характеризует напряженность поля (чем плотнее располагаются линии, тем поле сильнее).   Электростатическое поле точечного заряда неоднородно (ближе к заряду поле сильнее). Силовые линии электростатических полей бесконечных равномерно заряженных плоскостей. Электростатическое поле бесконечных равномерно заряженных плоскостей однородно. Электрическое поле, напряженность во всех точках которого одинакова, называется однородным. Силовые линии электростатических полей двух точечных зарядов. Потенциал — энергетическая характеристика электрического поля. Потенциал — скалярная физическая величина, равная отношению потенциальной энергии, которой облает электрический заряд в данной точке электрического поля, к величине этого заряда. Потенциал показывает какой потенциальной энергией будет обладать единичный положительный заряд, помещенный в данную точку электрического поля.                φ = W / q где φ — потенциал в данной точке поля, W- потенциальная энергия заряда в данной точке поля. За единицу измерения потенциала в системе СИ принимают  [φ] = В        (1В = 1Дж/Кл ) За единицу потенциала принимают потенциал в такой точке, для перемещения в которую из бесконечности электрического заряда 1 Кл, требуется совершить работу, равную 1 Дж. Рассматривая электрическое поле, созданное системой зарядов, следует для определения потенциала поля использовать принцип суперпозиции: Потенциал электрического поля системы зарядов в данной точке пространства равен алгебраической сумме потенциалов электрических полей, создаваемых в данной точке пространства, каждым зарядом системы в отдельности: Вектор напряженности в данной точке поля всегда направлен в область уменьшения потенциала. Воображаемая поверхность, во всех точках которой потенциал принимает одинаковые значения, называется эквипотенциальной поверхностью. При перемещении электрического заряда от точки к точке вдоль эквипотенциальной поверхности энергия его не меняется. Эквипотенциальных поверхностей для заданного электростатического поля может быть построено бесконечное множество. Вектор напряженности в каждой точке поля всегда перпендикулярен к эквипотенциальной поверхности, проведенной через данную точку поля.

Компьютер как источник электростатического поля

При работе монитора на экране кинескопа накапливается электростатический заряд, создающий электростатическое поле ( ЭСтП ). В разных исследованиях, при разных условиях измерения значения ЭСтП колебались от 8 до 75 кВ/м. При этом люди, работающие с монитором, приобретают электростатический потенциал. Разброс электростатических потенциалов пользователей колеблется в диапазоне от -3 до +5 кВ. Когда ЭСтП субъективно ощущается, потенциал пользователя служит решающим фактором при возникновении неприятных субъективных ощущений. Заметный вклад в общее электростатическое поле вносят электризующиеся от трения поверхности клавиатуры и мыши. Эксперименты показывают, что даже после работы с клавиатурой, электростатическое поле быстро возрастает с 2 до 12 кВ/м. На отдельных рабочих местах в области рук регистрировались напряженности статических электрических полей более 20 кВ/м.

По обобщенным данным, у работающих за монитором от 2 до 6 часов в сутки функциональные нарушения центральной нервной системы происходят в среднем в 4,6 раза чаще, чем в контрольных группах, болезни сердечно-сосудистой системы — в 2 раза чаще, болезни верхних дыхательных путей — в 1,9 раза чаще, болезни опорно-двигательного аппарата — в 3,1 раза чаще. С увеличением продолжительности работы на компьютере соотношения здоровых и больных среди пользователей резко возрастает.

Исследования функционального состояния пользователя компьютера, проведенные в 1996 году в Центром электромагнитной безопасности, показали, что даже при кратковременной работе (45 минут) в организме пользователя под влиянием электромагнитного излучения монитора происходят значительные изменения гормонального состояния и специфические изменения биотоков мозга. Особенно ярко и устойчиво эти эффекты проявляются у женщин. Замечено, что у групп лиц (в данном случае это составило 20%) отрицательная реакция функционального состояния организма не проявляется при работе с ПК менее 1 часа. Исходя из анализа полученных результатов сделан вывод о возможности формирования специальных критериев профессионального отбора для персонала, использующего компьютер в процессе работы.

Влияние на зрение

К зрительному утомлению пользователя ВДТ относят целый комплекс симптомов: появление «пелены» перед глазами, глаза устают, делаются болезненными, появляются головные боли, нарушается сон, изменяется психофизическое состояние организма. Необходимо отметить, что жалобы на зрение могут быть связаны как с упомянутыми выше факторами ВДТ, так м с условиями освещения, состоянием зрения оператора и др. Синдром длительной статистической нагрузки (СДСН). У пользователей дисплеев развивается мышечная слабость, изменения формы позвоночника. В США признано, что СДСН — профессиональное заболевания 1990-1991 годов с самой высокой скоростью распространения. При вынужденной рабочей позе, при статической мышечной нагрузке мышц ног, плеч, шеи и рук длительно пребывают в состоянии сокращения. Поскольку мышцы не расслабляются, в них ухудшается кровоснабжение; нарушается обмен веществ, накапливаются биопродукты распада и, в частности, молочная кислота. У 29 женщин с синдромом длительной статической нагрузки бралась биопсия мышечной ткани, в которых было обнаружено резкое отклонение биохимических показателей от нормы.

 Стресс

Пользователи дисплеев часто находятся в состоянии стресса. По данным Национального Института охраны труда и профилактики профзаболеваний США (1990 г.) пользователи ВДТ в большей степени, чем другие профессиональные группы, включая авиадиспетчеров, подвержены развитию стрессорных состояний. При этом у большинства пользователей работа на ВДТ сопровождается значительном умственным напряжением. Показано, что источниками стресса могут быть: вид деятельности, характерные особенности компьютера, используемое программное обеспечение, организация работы, социальные аспекты. Работа на ВДТ имеет специфические стрессорные факторы, такие как время задержки ответа (реакции) компьютера при выполнении команд человека, «обучаемость командам управления» (простота запоминания, похожесть, простота использования и т.н.), способ визуализации информации и т.д. Пребывание человека в состоянии стресса может привести к изменениям настроения человека, повышению агрессивности, депрессии, раздражительности. Зарегистрированы случаи психосоматических расстройств, нарушения функции желудочно-кишечного тракта, нарушение сна, изменение частоты пульса, менструального цикла. Пребывание человека в условиях длительно действующего стресс-фактора может привести к развитию сердечно-сосудистых заболеваний.



Жалобы пользователей персонального компьютера возможные причины их происхождения.



Субъективные жалобы	Возможные причины
резь в глазах	визуальные эргономические параметры монитора, освещение на рабочем месте и в помещении
головная боль	аэроионный состав воздуха в рабочей зоне, режим работы
повышенная нервозность	электромагнитное поле, цветовая гамма помещения, режим работы
повышенная утомляемость	электромагнитное поле, режим работы
расстройство памяти	электромагнитное поле, режим работы
нарушение сна	режим работы, электромагнитное поле
выпадение волос	электростатические поля, режим работы
прыщи и покраснение кожи	электростатические поле, аэроионный и пылевой состав воздуха в рабочей зоне
боли в животе	неправильная посадка, вызванная неправильным устройством рабочего места
боль в пояснице	неправильная посадка пользователя вызванная устройством рабочего места, режим работы
боль в запястьях и пальцах	неправильная конфигурация рабочего места, в том числе высота стола не соответствует росту и высоте кресла; неудобная клавиатура; режим работы



В качестве технических стандартов безопасности мониторов широко известны шведские ТСО92/95/98 и MPR II. Эти документы определяют требования к монитору персонального компьютера по параметрам, способным оказывать влияние на здоровье пользователя. Наиболее жесткие требования к монитору предъявляет ТСО 95. Он ограничивает параметры излучения монитора, потребления электроэнергии, визуальные параметры, так что делает монитор наиболее лояльным к здоровью пользователя. В части излучательных параметров ему соответствует и ТСО 92. Разработан стандарт Шведской конфедерацией профсоюзов.

Стандарт MPR II менее жесткий – устанавливает предельные уровни электромагнитного поля примерно в 2,5 раза выше. Разработан Институтом защиты от излучений (Швеция) и рядом организаций, в том числе крупнейших производителей мониторов. В части электромагнитных полей стандарту MPR II соответствует российские санитарные нормы СанПиН 2.2.2.542-96 “Гигиенические требования к видеодисплейным терминалам, персональным электронно-вычислительным машинам и организации работ”.

 Средства защиты пользователей от ЭМП

 В основном из средств защиты предлагаются защитные фильтры для экранов мониторов. Они используется для ограничения действия на пользователя вредных факторов со стороны экрана монитора, улучшает эргономические параметры экрана монитора и снижает излучение монитора в направлении пользователя.

Электрическое поле и электрический ток: напряженность и сила

Взаимодействие электрических зарядов объясняется тем, что вокруг каждого заряда существует электрическое поле.

Электрическое поле

Электрическое поле заряда – это материальный объект, оно непрерывно в пространстве и способно действовать на другие электрические заряды. Электрическое поле неподвижных зарядов называется электростатическим. Электростатическое поле создается только электрическими зарядами, существует в пространстве, окружающем эти заряды и неразрывно с ними связано.

Если к электроскопу, не касаясь его оси, поднести на некотором расстоянии заряженную палочку, то стрелка все равно будет откланяться. Это и есть действие электрического поля.

Напряженность электрического поля

Заряды, находясь на некотором расстоянии один от другого, взаимодействуют. Это взаимодействие осуществляется посредством электрического поля. Наличие электрического поля можно обнаружить, помещая в различные точки пространства электрические заряды. Если на заряд в данной точке действует электрическая сила, то это означает, что в данной точке пространства существует электрическое поле. Графически силовые поля изображают силовыми линиями.

Силовая линия – это линия, касательная в каждой точке которой совпадает с вектором напряженности электрического поля в этой точке.

Напряженность электрического поля – это физическая величина, численно равная силе, действующей на единичный заряд, помещенный в данную точку поля. За направление вектора напряженности принимают направление силы, действующей на точечный положительный заряд.

Однородное электрическое поле – это такое поле, во всех точках которого напряженность имеет одно и то же абсолютное значение и направление. Приблизительно однородным является электрическое поле между двумя разноименно заряженными металлическими пластинами. Силовые линии такого поля являются прямыми одинаковой густоты.

Потенциал. Разность потенциалов. Кроме напряженности, важной характеристикой электрического поля является потенциал j. Потенциал j – это энергетическая характеристика электрического поля, тогда как напряженность E – это его силовая характеристика, потому что потенциал равен потенциальной энергии, которой обладает единичный заряд в данной точке поля, а напряженность равна силе, с которой поле действует на этот единичный заряд.

Диэлектрики в электрическом поле

Диэлектриками или изоляторами называются тела, которые не могут проводить через себя электрические заряды. Это объясняется отсутствием в них свободных зарядов.

Если одни конец диэлектрика внести в электрическое поле, то перераспределения зарядов не произойдет, т. к. в диэлектрике нет свободных носителей заряда. Оба конца диэлектрика будут нейтральны. Притяжение незаряженного тела из диэлектрика к заряженному телу объясняется тем, что в электрическом поле происходит поляризация диэлектрика, т. е. смещение в противоположные стороны разноименных связанных зарядов, входящих в состав атомов и молекул вещества.

Полярные и неполярные диэлектрики

Виды диэлектриков

К неполярным относятся диэлектрики, в атомах или молекулах которых центр отрицательно заряженного электронного облака совпадает с центром положительного атомного ядра. Например, инертные газы, кислород, водород, бензол.

Полярные диэлектрики состоят из молекул, у которых центры распределения положительных и отрицательных зарядов не совпадают. Например, спирты, вода. Их молекулы можно рассматривать как совокупность двух точечных зарядов, равных по модулю и противоположных по знаку, находящихся на некотором расстоянии друг от друга. Такую в целом нейтральную систему называют электрическим диполем.

Проводники в электрическом поле

Проводниками называются тела, способные пропускать через себя электрические заряды. Это свойство проводников объясняется наличием в них свободных носителей заряда. Примерами проводников могут быть металлы и растворы электролитов.

Если взять металлический проводник и один его конец поместить в электрическое поле, то на данном конце появится электрический заряд. Согласно закону сохранения электрического заряда, на другом конце проводника появится равный ему по модулю и противоположный по знаку заряд. Явление разделения разноименных зарядов в проводнике, помещенном в электрическое поле, называется электростатической индукцией.

При внесении в электрическое поле проводника свободные заряды в нем приходят в движение. Перераспределение зарядов вызывает изменение электрического поля. Движение зарядов прекращается только тогда, когда напряженность электрического поля внутри проводника становится равной нулю. Свободные заряды перестают перемещаться вдоль поверхности проводящего тела при достижении такого распределения, при котором вектор напряженности электрического поля в любой точке перпендикулярен поверхности тела. Электростатическое поле внутри проводника равно нулю, весь статический заряд проводника сосредоточен на его поверхности.

Электроемкость и конденсатор

Электроемкость – количественная мера способности проводника удерживать заряд.

Простейшие способы разделение разноименных электрических зарядов – электризация и электростатическая индукция – позволяют получить на поверхности тел не большое количество свободных электрических зарядов. Для накопления значительных количеств разноименных электрических зарядов применяются конденсаторы.

Конденсатор – это система из двух проводников (обкладок), разделенных слоем диэлектрика, толщина которого мала по сравнению с размерами проводников. Так, например, две плоские металлические пластины, расположенные параллельно и разделенные слоем диэлектрика, образуют плоский конденсатор.

Если пластинам плоского конденсатора сообщить равные по модулю заряды противоположного знака, то напряженность электрического поля между пластинами будет в два раза больше, чем напряженность поля у одной пластины. Вне пластин напряженность электрического поля равна нулю, т. к. равные заряды разного знака на двух пластинах создают вне пластин электрические поля, напряженности которых равны по модулю, но противоположны по направлению.

Электрический ток

Это направленное движение заряженных частиц. В металлах носителями тока являются свободные электроны, в электролитах – отрицательные и положительные ионы, в полупроводниках – электроны и дырки, в газах – ионы и электроны. Количественной характеристикой тока является сила тока.

Источниками могут служить – гальванический элемент(происходят хим. реакции и внутренняя энергия, превращается в электрическую) и аккумулятор(для зарядки через него пропускают постоянный ток, в результате химической реакции один электрод становиться положительно заряженным, другой – отрицательно.

Действия электрического тока: тепловое, химическое, магнитное.

Направление электрического тока: от + к –

Направленное движение заряженных частиц

Поэтому достаточным условием для существования тока является наличие электрического поля и свободных носителей заряда. О наличии тока можно судить по явлениям, которые его сопровождают: Проводник, по которому течет ток, нагревается. Электрический ток может изменять химический состав проводника.

Силовое воздействие на соседние точки и намагниченные тела.

При существовании электрического поля внутри проводника, на концах его существует разность потенциалов. Если она не меняется, то в проводнике устанавливается постоянный электрический ток.

Сила тока

Сила тока – отношение заряда, пронесенного через поперечное сечение проводника за интервал времени, к этому интервалу времени.

Сила тока, как и заряд, величина скалярная. Она может быть как положительной, так и отрицательной. За положительное направление силы тока принято движение положительных зарядов. Если с течением времени сила тока не меняется, то ток называется постоянным.

Электродвижущая сила

Для того, чтобы в проводнике существовал электрический ток длительное время, необходимо поддерживать неизменными условия, при которых возникает электрический ток.

Во внешней цепи электрические заряды движутся под действием сил электрического поля. Но, чтобы поддерживать разность потенциалов на концах внешней цепи, необходимо перемещать электрические заряды внутри источника тока против сил электрического поля. Такое перемещение может осуществляться только под действием сил неэлектростатической природы.

Силы, вызывающие перемещение электрических зарядов внутри источника постоянного тока против направления действия сил электростатического поля, называются сторонними силами. Сторонние силы в гальваническом элементе или аккумуляторе возникают в результате электрохимических процессов, происходящих на границе раздела электрод – электролит. В машине постоянного тока сторонней силой является сила Лоренца.

Последовательное и параллельное соединение проводников

Проводники в электрических цепях постоянного тока могут соединяться последовательно и параллельно.

При последовательном соединении электрическая цепь не имеет разветвлений, все проводники включают в цепь поочередно друг за другом.

Сила тока во всех проводниках одинакова, так как в проводниках электрический заряд не накапливается и через поперечное сечение проводника за определенное время проходит один и тот же заряд.

При последовательном соединении проводников их общее электрическое сопротивление равно сумме электрических сопротивлений всех проводников.

При параллельном соединении электрическая цепь имеет разветвления (точку разветвления называют узлом). Начала и концы проводников имеют общие точки подключения к источнику тока.

При этом напряжение на всех проводниках одинаково. Сила тока равна сумме сил токов во всех параллельно включенных проводниках, так как в узле электрический заряд не накапливается, поступающий за единицу времени в узел заряд равен заряду, уходящему из узла за то же время.

Соединение источников тока

Соединение источников тока

Химические источники э. д. с. (аккумуляторы, элементы) включаются между собой последовательно, параллельно и смешанно.

Последовательное соединение источников э. д. с. На рисунке представлены три соединенных между собой аккумулятора. Такое соединение аккумуляторов, когда минус каждого предыдущего источника соединен с плюсом последующего источника, называется последовательным соединением. Группа соединенных между собой аккумуляторов или элементов называется батареей.

Электростатическое поле: характеристика, биологические эффекты.

Общая характеристика. Под статическим электричеством понимают совокупность явлений, связанных с возникновением и релаксацией свободного электрического заряда на поверхности, или в объеме диэлектриков, или на изолированных проводниках.

Образование и накопление зарядов на перерабатываемом материале связано с двумя условиями. Во-первых, должен произойти контакт поверхностей, в результате которого образуется двойной электрический слой. Во-вторых, хотя бы одна из контактирующих поверхностей должна быть из диэлектрического материала. Заряды будут оставаться на поверхностях после их разделения только в том случае, если время разрушения контакта меньше времени релаксации зарядов. Последнее в значительной степени определяет величину зарядов на разделенных поверхностях.

Двойной электрический слой — это пространственное распределение электрических зарядов на границах соприкосновения двух фаз. Такое распределение зарядов наблюдается на границе металл – металл, металл – вакуум, металл – газ, металл – полупроводник, металл – диэлектрик,  диэлектрик – диэлектрик, жидкость – твердое тело, жидкость – жидкость, жидкость – газ. Толщина двойного электрического слоя на границе раздела двух фаз соответствует диаметру иона (10-10 м).

Основная опасность, создаваемая электризацией различных материалов, состоит в возможности искрового разряда как с диэлектрической наэлектризованной поверхности, так и с изолированного проводящего объекта.

Разряд статического электричества возникает тогда, когда напряженность электрического поля над поверхностью диэлектрика или проводника, обусловленная накоплением на них зарядов, достигает критической (пробивной) величины. Для воздуха эта величина составляет примерно 30 кВ/м.

Воспламенение горючих смесей искровыми разрядами статического электричества произойдет, если выделяющаяся в разряде энергия будет больше энергии, воспламеняющей горючую смесь, или, в общем случае, выше минимальной энергии зажигания горючей смеси.

Воздействие электростатического поля (ЭСП) — статического электричества — на человека связано с протеканием через него слабого тока (несколько микроампер). При этом электротравм никогда не наблюдается. Однако вследствие рефлекторной реакции на ток (резкое отстранение от заряженного тела) возможна механическая травма при ударе о рядом расположенные элементы конструкций, падении с высоты и т. д.

Исследование биологических эффектов показало, что наиболее чувствительны к электростатическому полю ЦНС, сердечно-сосудистая система, анализаторы. Люди, работающие в зоне воздействия ЭСП, жалуются на раздражительность, головную боль, нарушение сна и др. Характерны своеобразные «фобии», обусловленные страхом ожидаемого разряда, склонность к психосоматическим расстройствам с повышенной эмоциональной возбудимостью и быстрой истощаемостью, неустойчивость показателей пульса и артериального давления.

Внимание!

Если вам нужна помощь в написании работы, то рекомендуем обратиться к профессионалам. Более 70 000 авторов готовы помочь вам прямо сейчас. Бесплатные корректировки и доработки. Узнайте стоимость своей работы.

Нормирование. Осуществляют в соответствии с СанПиН 2.2.4.1191-03 и ГОСТ 12.1.045-84 в зависимости от времени пребывания персонала на рабочих местах. Предельно допустимый уровень напряженности ЭСП равен 60 кВ/м в течение 1 ч. При напряженности менее 20 кВ/м время пребывания в ЭСП не регламентируется. В диапазоне напряженности 20…60 кВ/м допустимое время -пребывания персонала в ЭСП без средств защиты (ч)

tдоп = Е2пред / Е2факт ,

где Ефакт — фактическое значение напряженности ЭСП, кВ/м.

Допустимые уровни напряженности ЭСП и плотности ионного потока для персонала подстанций и ВЛ постоянного тока ультравысокого напряжения установлены СН № 6032-91.

Защита. Устранение опасности возникновения электростатических зарядов достигается применением ряда мер: заземлением, повышением поверхностной проводимости диэлектриков, ионизацией воздушной среды, уменьшением электризации горючих жидкостей.

Поможем написать любую работу на аналогичную тему

Получить выполненную работу или консультацию специалиста по вашему учебному проекту

Узнать стоимость

Влияние электростатического поля на организм человека в производственных и бытовых условиях

Технический прогресс обусловил появление высоких уровней электромагнитных полей в широком диапазоне частот, значительно превышающих природный фон, а в ряде случаев даже практически полностью отсутствующих в природной среде, которые и оказывают воздействие на организм человека. Это электрическое и магнитное поле во всем частотном диапазоне неионизирующих излучений: от постоянного электрического, магнитного поля до миллиметровых частот, а также аэроионизация, т.е. заряд, витающий в воздухе. Наиболее выраженной биологической активностью обладает электромагнитное излучение (ЭМИ) миллиметрового диапазона.

Одним из распространенных электрических полей является электростатическое поле (ЭСП), с воздействием повышенных уровней которого человек встречается как в бытовых, так и в производственных условиях.

Источниками ЭСП в бытовых условиях является бытовая техника, компьютеры, изделия, включающие синтетические волокна, — одежда, белье, а также все пластмассовые изделия, включая игрушки и т.д. В производственных условиях источниками электростатического поля является оборудование, в котором происходит трение деталей, изделий и т.д. из диэлектрических материалов. Источником электростатического поля могут служить и металлические элементы оборудования, строительных конструкций, если они не заземлены.

Широкая распространенность ЭСП позволяет отнести его к факторам, формирующим среду обитания.

 Общие сведения

 Статическое электричество — это электрическое поле неподвижных электрических зарядов или стационарное электрическое поле постоянного тока на поверхности и в объеме диэлектрических и полупроводниковых веществ, материалов, изделий или на изолированных проводниках. Генерирование зарядов статического электричества происходит при деформации, дроблении (разбрызгивании) веществ, особенно обладающих диэлектрическими свойствами (керосин, бензин, органические растворители и т.д.), относительном перемещении двух находящихся в контакте тел (трение, причем генерация ЭСП наиболее выражена при трении синтетических материалов), слоев жидких и сыпучих материалов, при интенсивном перемешивании, кристаллизации, а также вследствие индукции.

ЭСП характеризуется напряженностью (Е), определяемой отношением силы, действующей в поле на точечный электрический заряд, к величине этого заряда. Единицей измерения напряженности ЭСП является вольт на метр (В/м). Напряженность ЭСП, создаваемая точечным зарядом, убывает обратно пропорционально квадрату расстояния.

ЭСП часто используются в технологических процессах (электрофильтры, дробление и сепарация рудных материалов). ЭСП применяется при электростатическом нанесении лакокрасочных и полимерных материалов и покрытий, электроворсовании.

Статическое электричество является побочным нежелательным фактором в ряде производств: в деревообработке при шлифовании и полировании деталей, покрытых полиэфирными и полиамидными лаками, при работе множительной техники, а также в ряде других процессов, где применяются диэлектрические материалы, при транспортировке и хранении зерна, муки, в сахарной промышленности, при переработке натуральных и искусственных волокон, производстве бумаги. Борьба с ним представляет собой сложную техническую задачу, определяющую не только качество получаемой продукции, но и безопасность технологических процессов. Известно, что органическая пыль уже в концентрации 400 мг/м³ становится взрывоопасной и инициатором этих взрывов часто становятся разряды статического электричества. Этим объясняются высокие требования к заземлению оборудования, отдельных его частей и элементов, к обеспечению отвода и нейтрализации статического электричества, а также необходимость создания и поддержания относительной влажности воздушной среды в производственных зданиях и помещениях на уровне 60 % и выше, что способствует значительному снижению неконтролируемого накопления электростатических зарядов.

 Воздействие ЭСП на организм человека

 Человек постоянно находится под воздействием ЭСП. Это обусловлено естественными, производственными и бытовыми факторами, а также воздействием некоторых лечебных процедур.

Данный материал публикуется частично. Полностью материал можно прочитать в журнале «Экология на предприятии» № 2 (20), февраль 2013 г. Воспроизведение возможно только с письменного разрешения правообладателя.

Наши приборы работают за вас!

• Выполнен на современной элементной базе с матричным дисплеем и микропроцессорным управлением, позволяющим проводить обработку полученных данных.
• С помощью приставки позволяет оценить эффект электризуемости или антистатической обработки текстильных и обувных полимерных материалов и изделий из них, как в лабораторных условиях, так и в условиях реального использования одежды и обуви.
• Рекомендован Госсанэпиднадзором для использования в целях санитарного надзора по контролю напряженности электростатического поля на рабочих местах операторов ПЭВМ, электростатического потенциала на экране видеодисплейных терминалов (ВДТ) а также в других сферах производства, регламентированных ГОСТ 12.1.045-84 и СанПиН 2.2.4.1191-03 «Электромагнитные поля в производственных условиях».

Измеритель состоит из преобразователя напряженности электростатического поля, блока управления и индикации и сетевого блока питания.
Работа измерителя основана на возбуждении в преобразователе под воздействием измеряемого электростатического поля переменного напряжения, пропорционального напряженности измеряемого электростатического поля и измерении этого напряжения.
Основным элементом блока преобразования является модулятор, представляющий собой металлическую пластинку (лепесток модулятора), асимметрично закрепленную на оси вращения микроэлектро-двигателя и электрически изолированную от оси двигателя. При вращении лепестка модулятора в однородном электростатическом поле потенциал лепестка модулятора относительно земли изменяется по синусоидальному закону с частотой, равной частоте вращения лепестка, а амплитуда этого переменного потенциала пропорциональна проекции напряженности электростатического поля на плоскость вращения.
Переменный потенциал с лепестка модулятора через скользящий контакт, предусилитель и фильтр поступает на вход аналогоцифрового преобразователя и далее обрабатывается микропроцессором. Конструктивно измеритель выполнен в виде малогабаритного носимого прибора с автономным питанием (аккумуляторная батарея 6В).

Методика измерения внесена в эксплуатационную документацию на средство измерения. Подтверждение соответствия этой методики измерения обязательным метрологическим требованиям к измерениям осуществлено в процессе утверждения типа данного средства измерения. Таким образом, все выпускаемые нами приборы предназначены для выполнения прямых измерений в полном соответствии со ст.5 (Требования к измерениям) Федерального закона 102-ФЗ «Об обеспечении единства измерений».

Диапазон измерения напряженности электростатического поля:	от 0,3 до 180 кВ/м
Диапазон измерения электростатического потенциала экрана видеодисплея	от 0,1 до 15 кВ
Пределы допускаемой основной относительной погрешности измерения напряженности электростатического поля:	±15 %

Габаритные размеры:

преобразователя напряженности электростатического поля	320х32х32 мм
блока управления и индикации	170х105х42 мм
Масса измерителя с аккумуляторами	1,1 кг
Мощность, потребляемая от батареи питания	не более 0,6 Вт
Среднее время наработки на отказ	не менее 1000 ч

Наименование, тип	Количество
Преобразователь напряженности электростатического поля	1
Блок управления и индикации	1
Измерительная пластина в форме диска	1
Блок питания	1
Аккумулятор	1
Комплект укладки	1
Руководство по эксплуатации (с методикой поверки)	1
Паспорт	1

Дополнительное оборудование, аксессуары:

Измерительная пластина 500X500 мм для определения потенциала электростатического поля экрана ВДТ по ГОСТ Р 50949-96 (поставляется по отдельному заказу).

Стенд для измерения электризуемости тканей по ГОСТ 32995-2014 «Материалы текстильные. Методика измерения напряженности электростатического поля», СанПиН 2.4.7/1.1.1286-03 «Гигиенические требования к одежде для детей, подростков и взрослых», МУК 4.1/4.3.1485-03 «Гигиеническая оценка одежды для детей, подростков и взрослых». (поставляется по отдельному заказу).

Видеоматериалы, тематическая литература:

Представлены общие сведения об ЭСП, средства измерения ЭСП, нормативные документы по ЭСП.

Физические характеристики и источники ЭСП, методы и приборы измерения ЭСП, сведения по сертификации одежды.

Физические характеристики и источники ЭСП, биологическое воздействие и методы измерения ЭСП.

Статическое электрическое поле (0 Гц)

Характеристики поля и его использование

Статические электрические поля — это постоянные поля, которые не меняют свою интенсивность или направление с течением времени, в отличие от переменных полей низкой и высокой частоты. Следовательно, статические электрические поля имеют частоту 0 Гц. Они действуют на заряды или заряженные частицы.

Сила статического электрического поля выражается в вольтах на метр (В / м). Сила естественного электрического поля в атмосфере колеблется от примерно 100 В / м в хорошую погоду до нескольких тысяч В / м под грозовыми облаками.Другими источниками статических электрических полей являются разделение зарядов в результате трения или статических электрических токов от различных технологий. В домашних условиях зарядовые потенциалы в несколько киловольт могут накапливаться при ходьбе по непроводящему ковру, создавая локальные поля до 500 кВ / м. Линии электропередачи постоянного тока высокого напряжения могут создавать статические электрические поля до 20 кВ / м и более. Внутри электропоездов постоянного тока могут быть статические электрические поля до 300 В / м.

Воздействие статических электрических полей на тело и последствия для здоровья

Статические электрические поля не проникают в тело человека из-за его высокой проводимости. Электрическое поле индуцирует поверхностный электрический заряд, который, если он достаточно велик, может быть воспринят через его взаимодействие с волосами на теле и посредством других явлений, таких как искровые разряды (микрошоки). Порог восприятия у людей зависит от различных факторов и может составлять от 10 до 45 кВ / м. Кроме того, очень сильные электрические поля, например, от линий HVDC, могут заряжать частицы в воздухе, в том числе загрязненные. Была выдвинута гипотеза, что заряженные частицы могут лучше поглощаться легкими, чем незаряженные, и, таким образом, повышать подверженность людей загрязнению воздуха.Однако современные знания показывают, что повышенный риск для здоровья от такого заряда частиц очень маловероятен.

В целом, ограниченное количество лабораторных исследований на животных и людях, в которых изучались эффекты воздействия статических электрических полей, не предоставило доказательств неблагоприятного воздействия на здоровье.

Защита

Единственно установленный эффект для здоровья — это возможный стресс в результате длительного воздействия микрошоков. Национальные органы власти могут внедрять программы, которые защищают как население, так и рабочих от любого нежелательного воздействия статического электричества и которые избегают дискомфорта от электрического разряда в тканях тела.

Учебное пособие по физике: Линии электрического поля

В предыдущем разделе Урока 4 обсуждалась векторная природа напряженности электрического поля. Величина или напряженность электрического поля в пространстве, окружающем заряд источника, напрямую связана с количеством заряда на заряде источника и обратно пропорционально расстоянию от источника заряда. Направление электрического поля всегда направлено в том направлении, в котором положительный тестовый заряд будет выталкиваться или вытягиваться, если его поместить в пространство, окружающее исходный заряд.Поскольку электрическое поле является векторной величиной, его можно представить векторной стрелкой. В любом заданном месте стрелки указывают направление электрического поля, а их длина пропорциональна напряженности электрического поля в этом месте. Такие векторные стрелки показаны на схеме ниже. Обратите внимание, что длины стрелок больше, когда они ближе к источнику заряда, и короче, когда они дальше от источника заряда.

Более полезным средством визуального представления векторной природы электрического поля является использование силовых линий электрического поля.Вместо того, чтобы рисовать бесчисленные векторные стрелки в пространстве, окружающем заряд источника, возможно, более полезно нарисовать узор из нескольких линий, которые проходят между бесконечностью и зарядом источника. Эти линии, иногда называемые линиями электрического поля , указывают в направлении, в котором положительный тестовый заряд будет ускоряться, если поместить их на линию. Таким образом, линии направлены от положительно заряженных исходных зарядов к отрицательно заряженным исходным зарядам.Для передачи информации о направлении поля каждая линия должна включать стрелку, указывающую в соответствующем направлении. Схема силовых линий электрического поля может включать бесконечное количество линий. Поскольку рисование такого большого количества линий имеет тенденцию к снижению читабельности рисунков, количество линий обычно ограничено. Присутствия нескольких линий вокруг заряда обычно достаточно, чтобы передать природу электрического поля в пространстве, окружающем эти линии.

Правила построения диаграмм электрического поля

Существует множество условных обозначений и правил для рисования таких моделей линий электрического поля.Условные обозначения просто установлены для того, чтобы рисунки линий электрического поля передавали наибольший объем информации о природе электрического поля, окружающего заряженный объект. Одно из распространенных правил — окружать более заряженные объекты большим количеством линий. Предметы с большим зарядом создают более сильные электрические поля. Окружив сильно заряженный объект большим количеством линий, можно передать силу электрического поля в пространстве, окружающем заряженный объект, с помощью линейной плотности. Это соглашение изображено на диаграмме ниже.

Плотность линий, окружающих любой данный объект, не только раскрывает информацию о количестве заряда в исходном заряде, но и плотность линий в определенном месте в пространстве раскрывает информацию о напряженности поля в этом месте. Рассмотрим объект, показанный справа. На разных расстояниях от источника заряда нарисованы два разных круглых сечения. Эти поперечные сечения представляют области пространства ближе и дальше от источника заряда.Силовые линии расположены ближе друг к другу в областях пространства, ближайших к заряду; и они разбросаны дальше друг от друга в наиболее удаленных от заряда областях пространства. Основываясь на соглашении относительно линейной плотности, можно было бы заключить, что электрическое поле является наибольшим в местах, наиболее близких к поверхности заряда, и, по крайней мере, в местах, удаленных от поверхности заряда. Плотность линий в структуре силовых линий электрического поля раскрывает информацию о силе или величине электрического поля.

Второе правило рисования линий электрического поля включает рисование силовых линий, перпендикулярных поверхностям объектов в местах, где линии соединяются с поверхностями объектов. На поверхности объектов как симметричной, так и неправильной формы никогда не бывает компонента электрической силы, направленной параллельно поверхности. Электрическая сила и, следовательно, электрическое поле всегда направлены перпендикулярно поверхности объекта. Если бы когда-либо существовала какая-либо составляющая силы, параллельная поверхности, то любой избыточный заряд, находящийся на поверхности заряда источника, начал бы ускоряться.Это привело бы к возникновению электрического тока внутри объекта; это никогда не наблюдается в статическом электричестве . Как только силовая линия покидает поверхность объекта, она часто меняет свое направление. Это происходит при рисовании линий электрического поля для конфигураций из двух или более зарядов, как описано в разделе ниже.

Последнее правило рисования линий электрического поля включает пересечение линий. Линии электрического поля никогда не должны пересекаться. Это особенно важно (и соблазнительно нарушить) при рисовании линий электрического поля в ситуациях, связанных с конфигурацией зарядов (как в разделе ниже).Если бы силовым линиям электрического поля когда-либо разрешили пересекать друг друга в данном месте, вы могли бы представить себе результаты. Линии электрического поля раскрывают информацию о направлении (и силе) электрического поля в определенной области пространства. Если линии пересекают друг друга в данном месте, тогда должны быть два отчетливо разных значения электрического поля с их собственным индивидуальным направлением в этом заданном месте. Этого никогда не могло быть. Каждое отдельное место в космосе имеет свою собственную напряженность электрического поля и направление, связанное с ней.Следовательно, линии, представляющие поле, не могут пересекать друг друга в любом заданном месте в пространстве.

Линии электрического поля для конфигураций из двух и более зарядов

В приведенных выше примерах мы видели силовые линии электрического поля в пространстве, окружающем точечные заряды. Но что, если область пространства содержит более одного точечного заряда? Как можно описать электрическое поле в пространстве, окружающем конфигурацию из двух или более зарядов, линиями электрического поля? Чтобы ответить на этот вопрос, мы сначала вернемся к нашему первоначальному методу рисования векторов электрического поля.

Предположим, что есть два положительных заряда — заряд A (Q _A ) и заряд B (Q _B ) — в данной области пространства. Каждый заряд создает собственное электрическое поле. В любом заданном месте вокруг зарядов напряженность электрического поля можно рассчитать с помощью выражения kQ / d ² . Поскольку есть две зарядки, расчет kQ / d ² необходимо будет выполнить дважды в каждом месте — один раз с kQ _A / d _A ² и один раз с kQ _B / d _B ² (d _A — это расстояние от этого места до центра заряда A, а d _B — это расстояние от этого места до центра заряда B). Результаты этих вычислений проиллюстрированы на диаграмме ниже с векторами электрического поля (E _A и E _B ), нанесенными в различных местах. Сила поля обозначается длиной стрелки, а направление поля обозначается направлением стрелки.

Поскольку электрическое поле является вектором, обычные операции, применяемые к векторам, могут быть применены к электрическому полю. То есть они могут быть добавлены «голова к хвосту» для определения результирующего или результирующего вектора электрического поля в каждом месте.Это показано на схеме ниже.

Схема выше показывает, что величина и направление электрического поля в каждом месте — это просто векторная сумма векторов электрического поля для каждого отдельного заряда. Если выбрано больше местоположений и процесс рисования E _A , E _B и E _net повторяется, тогда напряженность и направление электрического поля во множестве местоположений будут известны. (Это не делается, поскольку это очень трудоемкая задача.В конце концов, линии электрического поля, окружающие конфигурацию двух наших зарядов, начнут проявляться. Для ограниченного количества точек, выбранных в этом месте, можно увидеть начало рисунка силовых линий электрического поля. Это показано на диаграмме ниже. Обратите внимание, что для каждого местоположения векторы электрического поля касаются направления линий электрического поля в любой данной точке.

Построение силовых линий электрического поля таким способом — утомительная и громоздкая задача.Использование компьютерной программы для построения полевых графиков или лабораторной процедуры дает аналогичные результаты за меньшее время (и с большим количеством операций). Какой бы метод ни использовался для определения рисунков силовых линий электрического поля для конфигурации зарядов, общая идея состоит в том, что образец является результатом рисунков для отдельных зарядов в конфигурации. Картины силовых линий электрического поля для других конфигураций заряда показаны на диаграммах ниже.

На каждой из приведенных выше диаграмм заряды отдельных источников в конфигурации имеют одинаковую величину заряда.Имея одинаковое количество заряда, каждый исходный заряд имеет одинаковую способность изменять окружающее его пространство. Следовательно, рисунок является симметричным по своей природе, и количество линий, исходящих от заряда источника или идущих к заряду источника, одинаково. Это усиливает обсуждавшийся ранее принцип, согласно которому плотность линий, окружающих любой заданный заряд источника, пропорциональна количеству заряда на этом заряде источника. Если количество заряда на исходном заряде не идентично, рисунок примет асимметричный характер, поскольку один из исходных зарядов будет иметь большую способность изменять электрическую природу окружающего пространства.Это показано на рисунках силовых линий электрического поля ниже.

После построения диаграмм линий электрического поля для различных конфигураций заряда можно предсказать общие модели для других конфигураций. Есть ряд принципов, которые помогут в таких прогнозах. Эти принципы описаны (или повторно описаны) в списке ниже.

• Линии электрического поля всегда проходят от положительно заряженного объекта к отрицательно заряженному объекту, от положительно заряженного объекта к бесконечности или от бесконечности к отрицательно заряженному объекту.
• Силовые линии электрического поля никогда не пересекаются.
• Линии электрического поля наиболее плотны вокруг объектов с наибольшим зарядом.
• В местах, где линии электрического поля встречаются с поверхностью объекта, линии перпендикулярны поверхности.

Линии электрического поля как невидимая реальность

В Уроке 4 подчеркивалось, что концепция электрического поля возникла, когда ученые пытались объяснить действие на расстоянии, которое происходит между заряженными объектами.Понятие электрического поля было впервые введено физиком 19 века Майклом Фарадеем. Фарадей считал, что рисунок линий, характеризующий электрическое поле, представляет собой невидимую реальность. Вместо того чтобы мыслить в терминах влияния одного заряда на другой, Фарадей использовал концепцию поля, чтобы предположить, что заряженный объект (или массивный объект в случае гравитационного поля) влияет на пространство, которое его окружает. Когда другой объект входит в это пространство, на него влияет поле, установленное в этом пространстве.С этой точки зрения видно, что заряд взаимодействует с электрическим полем, а не с другим зарядом. Для Фарадея секрет понимания действия на расстоянии заключается в понимании силы заряда-поля-заряда. Заряженный объект посылает свое электрическое поле в космос, простираясь от «съемника до шкива». Каждый заряд или конфигурация зарядов создает сложную сеть влияния в окружающем его пространстве. Хотя линии невидимы, эффект очень реален. Поэтому, когда вы практикуете упражнение по построению силовых линий электрического поля вокруг зарядов или конфигурации зарядов, вы делаете больше, чем просто рисуете извилистые линии. Скорее, вы описываете наэлектризованную паутину пространства, которая притягивает и отталкивает другие заряды, попадающие в нее.

Мы хотели бы предложить … Иногда просто прочитать об этом недостаточно. Вы должны с ним взаимодействовать! И это именно то, что вы делаете, когда используете один из интерактивных материалов The Physics Classroom. Мы хотели бы предложить вам совместить чтение этой страницы с использованием нашего интерактивного приложения «Положите заряд в цель» и / или интерактивного интерфейса «Линии электрического поля».Оба интерактивных компонента можно найти в разделе Physics Interactives на нашем веб-сайте. Оба Interactives обеспечивают увлекательную среду для исследования силовых линий электрического поля.

Проверьте свое понимание

Используйте свое понимание, чтобы ответить на следующие вопросы. По завершении нажмите кнопку, чтобы просмотреть ответы.

1. На диаграммах ниже показаны несколько диаграмм направленности силовых линий электрического поля.Какие из этих шаблонов неверны? _________ Объясните, что не так во всех неправильных схемах.

2. Эрин Агин нарисовала следующие силовые линии электрического поля для конфигурации из двух зарядов. Что Эрин сделала не так? Объяснять.

3. Рассмотрите силовые линии электрического поля, показанные на диаграмме ниже.Из диаграммы видно, что объект A — это ____, а объект B — ____.

а. +, +

г. -, —

г. +, —

г. -, +

e. недостаточно информации

4.Рассмотрим линии электрического поля, нарисованные справа для конфигурации из двух зарядов. На схеме обозначено несколько мест. Расположите эти места в порядке убывания напряженности электрического поля — от наименьшего к наибольшему.

5. Используйте свое понимание силовых линий электрического поля для определения зарядов на объектах в следующих конфигурациях.

6.Наблюдайте за линиями электрического поля ниже для различных конфигураций. Ранжируйте предметы, у которых есть наибольшая величина электрического заряда, начиная с наименьшего заряда.

Электрическое поле и движение заряда

Возможно, одним из самых полезных, но само собой разумеющихся достижений последних веков является разработка электрических цепей.Поток заряда по проводам позволяет нам готовить пищу, освещать дома, кондиционировать нашу работу и жилое пространство, развлекать нас фильмами и музыкой и даже позволяет нам безопасно ездить на работу или в школу. В этом разделе Физического класса мы исследуем причины, по которым заряд течет по проводам электрических цепей, и переменные, которые влияют на скорость, с которой он течет. Средства, с помощью которых движущийся заряд передает электрическую энергию приборам для их работы, будут подробно рассмотрены.

Один из фундаментальных принципов, который необходимо понять, чтобы понять электрические цепи, относится к концепции того, как электрическое поле может влиять на заряд внутри цепи, когда он перемещается из одного места в другое. Понятие электрического поля впервые было введено в разделе «Статическое электричество». В этом блоке электрическая сила описывалась как неконтактная сила. Заряженный воздушный шар может оказывать притягивающее воздействие на противоположно заряженный воздушный шар, даже когда они не находятся в контакте.Электрическая сила действует на расстоянии, разделяющем два объекта. Электрическая сила — это сила, действующая на расстоянии.

Силы действия на расстоянии иногда называют полевыми силами. Концепция полевой силы используется учеными для объяснения этого довольно необычного явления силы, которое происходит при отсутствии физического контакта. На пространство, окружающее заряженный объект, влияет наличие заряда; в этом пространстве устанавливается электрическое поле.Заряженный объект создает электрическое поле — изменение пространства или поля в окружающей его области. Другие заряды в этой области почувствовали бы необычное изменение пространства. Независимо от того, входит заряженный объект в это пространство или нет, электрическое поле существует. Пространство изменяется присутствием заряженного объекта; другие объекты в этом пространстве испытывают странные и таинственные качества космоса. По мере того, как другой заряженный объект входит в пространство и перемещается на все глубже и глубже в поле, действие поля становится все более и более заметным.

Электрическое поле — это векторная величина, направление которой определяется как направление, в котором положительный тестовый заряд будет выдаваться при помещении в поле. Таким образом, направление электрического поля около положительного заряда источника всегда направлено от положительного источника. И направление электрического поля около отрицательного заряда источника всегда направлено в сторону отрицательного источника.

Электрическое поле, работа и потенциальная энергия

Электрические поля подобны гравитационным полям — оба связаны с силами, действующими на расстоянии.В случае гравитационных полей источником поля является массивный объект, а силы воздействия на расстоянии действуют на другие массы. Когда концепция силы тяжести и энергии обсуждалась в Блоке 5 Физического Класса, было упомянуто, что сила тяжести является внутренней или консервативной силой. Когда гравитация воздействует на объект, перемещая его с высокого места на более низкое, общее количество механической энергии объекта сохраняется. Однако во время падающего движения произошла потеря потенциальной энергии (и увеличение кинетической энергии). Когда гравитация воздействует на объект, перемещая его в направлении гравитационного поля, объект теряет потенциальную энергию. Потенциальная энергия, изначально запасенная внутри объекта в результате его вертикального положения, теряется, когда объект движется под действием гравитационного поля. С другой стороны, для перемещения массивного объекта против его гравитационного поля потребуется энергия. Стационарный объект не может естественно двигаться против поля и получать потенциальную энергию. Энергия в форме работы должна быть передана объекту внешней силой, чтобы он достиг этой высоты и соответствующей потенциальной энергии.

Важный момент, который следует сделать из этой аналогии с гравитацией, заключается в том, что внешняя сила должна совершать работу, чтобы сдвинуть объект против природы — от низкопотенциальной энергии к высокопотенциальной. С другой стороны, объекты естественным образом переходят от энергии с высоким потенциалом к ​​энергии с низким потенциалом под действием силы поля. Для объектов просто естественно переходить от высокой энергии к низкой; но требуется работа, чтобы переместить объект с низкой энергии на высокую.

Аналогичным образом, чтобы переместить заряд в электрическом поле против его естественного направления движения, потребуется работа. Работа внешней силы, в свою очередь, добавит объекту потенциальной энергии. Естественное направление движения объекта — от высокой энергии к низкой энергии; но необходимо проделать работу, чтобы переместить объект против природы . С другой стороны, не потребуется работы, чтобы переместить объект из места с высоким потенциалом энергии в место с низким потенциалом энергии.Когда этот принцип логически распространяется на движение заряда в электрическом поле, связь между работой, энергией и направлением движения заряда становится более очевидной.

Рассмотрим диаграмму выше, на которой положительный заряд источника создает электрическое поле, а положительный тестовый заряд движется против поля и вместе с ним. На диаграмме A положительный тестовый заряд перемещается против поля из точки A в точку B. Перемещение заряда в этом направлении было бы подобно движению против природы.Таким образом, потребуется работа, чтобы переместить объект из местоположения A в местоположение B, и положительный тестовый заряд будет приобретать потенциальную энергию в процессе. Это было бы аналогично перемещению массы в восходящем направлении; потребовалась бы работа, чтобы вызвать такое увеличение потенциальной гравитационной энергии. На схеме B положительный тестовый заряд перемещается с полем из точки B в точку A. Это движение было бы естественным и не требовало работы внешней силы. Положительный тестовый заряд будет терять энергию при перемещении из точки B в точку A.Это было бы аналогично падению массы вниз; это произойдет естественным образом и будет сопровождаться потерей гравитационной потенциальной энергии. Из этого обсуждения можно сделать вывод, что место с высокой энергией для положительного тестового заряда — это место, ближайшее к положительному исходному заряду; а место с низким энергопотреблением находится дальше всего.

Вышеупомянутое обсуждение относилось к перемещению положительного тестового заряда в электрическом поле, созданном положительным зарядом источника. Теперь рассмотрим движение того же положительного пробного заряда в электрическом поле, создаваемом отрицательным зарядом источника.Тот же принцип в отношении работы и потенциальной энергии будет использоваться для определения местоположений высокой и низкой энергии.

На схеме C положительный тестовый заряд движется из точки A в точку B в направлении электрического поля. Это движение было бы естественным — как масса, падающая на Землю. Для того, чтобы вызвать такое движение, не потребуется работа, и это будет сопровождаться потерей потенциальной энергии. На схеме D положительный тестовый заряд движется из точки B в точку A против электрического поля.Потребуется работа, чтобы вызвать это движение; это было бы аналогично увеличению массы в гравитационном поле Земли. Поскольку энергия передается испытательному заряду в виде работы, положительный испытательный заряд будет приобретать потенциальную энергию в результате движения. Из этого обсуждения можно сделать вывод, что место с низкой энергией для положительного испытательного заряда — это место, ближайшее к отрицательному заряду источника, а место с высокой энергией — это место, наиболее удаленное от отрицательного заряда источника.

Когда мы начнем обсуждать схемы, мы применим эти принципы, касающиеся работы и потенциальной энергии, к движению заряда по цепи. Как мы здесь рассуждали, перемещение положительного тестового заряда против электрического поля потребует работы и приведет к увеличению потенциальной энергии. С другой стороны, положительный тестовый заряд будет естественным образом перемещаться в направлении поля без необходимости работы с ним; это движение приведет к потере потенциальной энергии.Прежде чем применять это к электрическим цепям, нам нужно сначала изучить значение концепции электрического потенциала.

Электромагнитное излучение и поля

Электромагнитное излучение

Электромагнитное поле (ЭМП) генерируется при ускорении заряженных частиц, например электронов. Заряженные частицы в движении создают магнитные поля.Электрические и магнитные поля присутствуют вокруг любой электрической цепи, будь то электричество переменного (AC) или постоянного (DC) тока. Поскольку постоянный ток статичен, а переменный ток меняется по направлению, поля от источников постоянного и переменного тока существенно различаются. Статические поля, например, не вызывают токов в неподвижных объектах, в отличие от полей переменного тока. Статические магнитные поля не меняются во времени и, следовательно, не имеют частоты (0 герц [Гц]).

Наиболее известные магнитные эффекты возникают в ферромагнитных материалах, которые сильно притягиваются магнитными полями и могут быть намагничены, чтобы стать постоянными магнитами, которые сами создают магнитные поля.Лишь немногие вещества являются ферромагнитными; наиболее распространены железо, никель, кобальт и их сплавы.

Напряженность магнитного поля обычно измеряется в теслах (Тл или мТл) или гауссах (Гс). Бытовые магниты имеют силу порядка нескольких десятков миллитесла (1 мТл = 10 ^–3 Тл), а напряженность поля оборудования магнитно-резонансной томографии (МРТ) колеблется от 1,5 Тл до 10 Тл.

Статические электрические поля

Электрическое поле — это силовое поле, создаваемое притяжением и отталкиванием электрических зарядов, и оно измеряется в вольтах на метр (В / м).Статическое электрическое поле (также называемое электростатическим полем) создается зарядами, которые фиксируются в пространстве. Сила естественного статического электрического поля в атмосфере варьируется от примерно 100 В / м в хорошую погоду до нескольких тысяч В / м под грозовыми облаками. Другим источником статических электрических полей является разделение зарядов в результате трения или статических электрических токов от различных технологий. В домашних условиях зарядовые потенциалы в несколько киловольт могут накапливаться при ходьбе по непроводящему ковру, создавая локальные поля.Высоковольтные линии электропередачи постоянного тока могут создавать статические электрические поля до 20 кВ / м и более.

Источники с напряженностью поля более 5–7 кВ / м могут создавать широкий спектр опасностей, таких как реакции вздрагивания, связанные с искровыми разрядами, и контактные токи от незаземленных проводников внутри поля.

Статические магнитные поля

Магнитное поле — это силовое поле, создаваемое магнитом или зарядами, которые движутся в постоянном потоке, как при постоянном токе (DC). Статические магнитные поля оказывают притягивающую силу на металлические предметы, содержащие, например, железо, никель или кобальт.Количество феррита (форма железа) или мартенситной стали (особый тип сплава нержавеющей стали) в объекте влияет на его магнитную способность: чем больше количество этих компонентов, тем выше ферромагнетизм. Все типы нержавеющей стали серии 400 являются магнитными. Аустенитная сталь немагнитна. Большая часть, но не вся нержавеющая сталь серии 300 является аустенитной, а не магнитной.

Источники статических магнитных полей, обнаруженные в лаборатории Беркли, включают оборудование ядерного магнитного резонанса (ЯМР), системы МРТ, системы спектроскопии, ионные насосы, квадруполи и секступоли, изгибные магниты, сверхпроводящие магниты и криостаты.

Статические магнитные поля также могут стирать данные, хранящиеся на магнитных носителях или на полосах кредитных или дебетовых карт и бейджей.

Изменяющиеся во времени магнитные поля

Изменяющиеся во времени магнитные поля — это магнитные поля, которые меняют свое направление с постоянной частотой. Они могут индуцировать электрический ток в проводнике, присутствующем в этом поле, а также в теле человека. Изменяющиеся во времени магнитные поля создаются устройствами, использующими переменный ток, такими как антенны сотовых телефонов, микроволновые печи и т. Д.Общее практическое правило состоит в том, что 1 Тл / сек может вызвать в теле около 1 микроампер на квадратный сантиметр (мкА / см ² ).

Наведенные в теле токи могут вызвать местное нагревание и возможные ожоги, что является основным эффектом изменяющихся во времени полей. Причина — изменяющееся во времени поле высокой радиочастоты. Низкочастотные поля обычно не вносят большого вклада в этот эффект.

Источники электромагнитного излучения

Статические магнитные поля создаются магнитами или потоком постоянного тока. Они также могут быть произведены из многих природных источников. Естественные источники статических электрических полей включают атмосферу Земли во время шторма, заряд, возникающий при перемещении по ковру, и «статическое прилипание» одежды. Земля имеет электрическое поле около 130 В / м у поверхности из-за разделения зарядов между Землей и ионосферой. Он направлен вертикально. Земля и ионосфера вместе образуют сферический конденсатор, причем двумя проводящими поверхностями являются земля и верхняя атмосфера.Эта разница потенциалов поддерживается за счет молнии, которая несет на землю отрицательные заряды.

Земля сама по себе имеет естественное статическое магнитное поле, которое используется для навигации по компасу. Токи, протекающие глубоко в ядре Земли, создают естественные статические магнитные поля на поверхности Земли. Земля имеет статическую плотность магнитного потока в среднем 0,5 Гс с наименьшей напряженностью поля на экваторе и наибольшей на магнитных полюсах.

Общие источники статических магнитных полей включают постоянные магниты (которые используются в бытовой технике, игрушках и медицинских устройствах), приборы с батарейным питанием, сканеры МРТ, некоторые электрифицированные железнодорожные системы и определенные производственные процессы.

Сверхпроводящие магниты

Схематическое изображение магнитного поля, создаваемого индуцированным током.

Сверхпроводящий магнит — это электромагнит, сделанный из катушек сверхпроводящего провода. Во время работы их необходимо охлаждать до криогенных температур. В сверхпроводящем состоянии провод может проводить гораздо большие электрические токи, чем обычный провод, создавая сильные магнитные поля. Сверхпроводящие магниты используются в сканерах МРТ в больницах и в научном оборудовании, таком как спектрометры ядерного магнитного резонанса (ЯМР), масс-спектрометры и ускорители частиц.

Сверхпроводящие магниты, такие как оборудование для ЯМР и МРТ, представляют особую угрозу безопасности. Эти проблемы включают криогенную безопасность, сильные магнитные поля и возможность создания атмосферы с дефицитом кислорода. Самый высокий потенциал для наиболее серьезных из этих опасностей существует во время запуска магнита, наполнения криогенным веществом и работ по техническому обслуживанию. После того, как магниты работают и магнитные поля установлены, риски минимальны, если операторы, обслуживающий персонал, пациенты и / или посетители понимают пределы близости и процедуры, которым необходимо следовать при работе рядом с магнитом.

Ядерный магнитный резонанс

Пример системы ЯМР

Система ЯМР использует статическое магнитное поле и радиочастотный импульс для выравнивания ядерных спинов в магнитном поле, чтобы максимизировать силу сигнала ЯМР. ЯМР-спектроскопия — это метод исследования, который использует магнитные свойства определенных атомных ядер и может предоставить подробную информацию о структуре, динамике, состоянии реакции и химическом окружении молекул.

ЯМР

— это сверхпроводящие магниты, которые обычно создают поля сердечника от 0.От 15 Тл до 20 Тл. Эти поля уменьшаются по интенсивности по мере удаления от ядра. Исследовательские ЯМР более мощные, чем медицинские устройства, но их области меньше по объему, сфокусированы и быстро исчезают, что упрощает обеспечение защиты персонала.

Советы по безопасности при использовании ЯМР

Магнитно-резонансная томография

Типичный медицинский сканер МРТ

Метод МРТ используется в радиологии для создания изображений органов тела для диагностической визуализации. МРТ-сканирование основано на науке ЯМР с использованием сильных магнитных полей, радиоволн и градиентов поля для создания изображений органов в теле.Сканер МРТ состоит из большого мощного магнита, в котором лежит пациент. Радиоволновая антенна используется для передачи сигналов телу, а затем приема сигналов обратно. Эти возвращаемые сигналы преобразуются в изображения компьютером, подключенным к сканеру. Изображение практически любой части тела можно получить в любой плоскости.

Большинство клинических магнитов — это сверхпроводящие магниты, для которых требуется жидкий гелий. Сила магнитного поля МРТ колеблется от 0,15 Тл до 4 Тл. Сверхпроводящие магниты на 1.5 Тл и выше позволяют получать функциональные изображения головного мозга и МР-спектроскопию с улучшенным временным и пространственным разрешением. Такие магниты создают дополнительные проблемы из-за радиочастотного (RF) нагрева объекта.

Советы по безопасности при использовании МРТ

Ионные насосы

Пример распылительного ионного насоса

Ионный насос (также называемый распылительным ионным насосом) — это тип вакуумного насоса, способный достигать давления до 10 ⁻¹¹ миллибар (мбар) в идеальных условиях. Ионный насос ионизирует газ внутри сосуда, к которому он прикреплен, и использует сильный электрический потенциал, обычно 3–7 кВ, что позволяет ионам ускоряться и захватываться твердым электродом и его остатками.

Три основных типа ионных насосов — это обычный или стандартный диодный насос, благородный диодный насос и триодный насос.

Базовая конструкция состоит из двух электродов (анодного и катодного) и магнита. Ионные насосы обычно используются в системах сверхвысокого вакуума (UHV), поскольку они могут достигать предельного давления менее 10 ⁻¹¹ мбар. В отличие от других распространенных сверхвысококачественных насосов, таких как турбомолекулярные и диффузионные насосы, ионные насосы не имеют движущихся частей и не используют масло.Поэтому они чистые, не требуют особого ухода и не производят вибрации. Эти преимущества делают ионные насосы хорошо подходящими для использования в сканирующей зондовой микроскопии и других высокоточных приборах. Кроме того, они не нуждаются в запекании и предназначены для минимизации паразитного магнитного поля.

Большинство ионных насосов, установленных на лучевых линиях ALS, имеют линию 5 G в пределах 20–30 см от поверхности.

Воздействие на здоровье

Физические и биологические эффекты в статических электрических и магнитных полях

Безусловно, наиболее важным эффектом является притяжение магнитных объектов в теле или на теле магнитным полем.Такие предметы, как кардиостимуляторы, хирургические зажимы и имплантаты, планшеты, инструменты, украшения, часы, швабры, ведра, ножницы и винты, были задокументированы как потенциальные опасности. Даже маломощные предметы могут стать опасными при движении на высокой скорости. Большая часть этого опыта была получена с помощью медицинских систем МРТ. Магнитные объекты будут пытаться выровняться с линиями магнитного поля. Если имплантированный объект попытается сделать это, крутящий момент может вызвать серьезную травму.

Современные кардиостимуляторы предназначены для тестирования или перепрограммирования с использованием небольшого магнитного поля, внешнего по отношению к телу.Статические поля могут замкнуть герконы и вызвать переход кардиостимулятора в режим тестирования, перепрограммирования, обхода и другие режимы работы с возможной травмой.

На основании данных использования МРТ статические поля могут оказывать небольшое обратимое влияние на данные электрокардиограммы. Причина — взаимодействие движущейся крови (проводящей среды) и поля в сердце. Эффект минимален (менее 2 Тл) и не считается проблемой.

Имеющаяся в настоящее время информация не указывает на какие-либо серьезные последствия для здоровья в результате острого воздействия статических магнитных полей до 8 Тл, но это может привести к потенциально неприятным эффектам, таким как головокружение во время движений головы или тела.Степень этих ощущений сильно зависит от индивидуальных факторов, таких как личная предрасположенность к укачиванию и скорость передвижения в поле.

Физические и биологические эффекты в изменяющихся во времени и индуцированных электрических полях

Эффекты изменяющихся во времени полей аналогичны эффектам статических полей. В таком поле могут возникать небольшие токи, обычно отсутствующие в теле. Обычно это не вызывает беспокойства, но они могут вызывать головокружение и сенсорные ощущения, такие как тошнота, металлический привкус во рту и слабые мерцающие зрительные ощущения (магнитофосфены).Пользователи кардиостимуляторов также могут подвергаться риску. Индуцированные токи могут вызвать неправильный запуск кардиостимулятора или даже предотвратить стимуляцию, когда это действительно необходимо. Наведенные токи могут вызвать локальный нагрев, который является основным эффектом изменяющихся во времени полей.

Основным взаимодействием низкочастотных изменяющихся во времени электрических и магнитных полей с телом человека является индукция электрического поля и токов в соответствии с законом Фарадея: E = πfrB, где E — электрическое поле, f — частота, r — радиус петли, перпендикулярной магнитному полю, а B — плотность магнитного потока.Чем больше радиус r , тем больше электрическое поле и ток. У человека наибольший радиус по периметру тела.

Сообщалось о стимуляции нервной и мышечной ткани при 50–500 мТл (500–5000 G). Выше 500 мТл (5000 G) индуцированные токи могут нарушить сердечный ритм или вызвать фибрилляцию желудочков. Все эти эффекты вызваны индуцированными токами (IRPA, 1990).

Пределы и оценка электромагнитного воздействия

ПДК ACGIH относятся к плотностям потока статического магнитного поля, которым, как считается, почти все рабочие могут подвергаться многократно изо дня в день без неблагоприятных последствий для здоровья.

ПДК для обычного (8-часового) профессионального воздействия статических магнитных полей перечислены в таблице 1. Работники с имплантированными ферромагнитными или электронными медицинскими устройствами не должны подвергаться воздействию статических магнитных полей, превышающих 0,5 мТл (5 G).

Таблица 1. TLV для статических магнитных полей

ПДК	Описание
5 г	Максимально допустимое поле для имплантированных кардиостимуляторов.
10 г	Могут быть повреждены часы, кредитные карты, магнитная лента, компьютерные диски.
30 г	Мелкие предметы из черных металлов представляют опасность с кинетической энергией.
20000 г (2 т)	Предел потолка для всего тела (воздействие выше этого предела не допускается).
80,000 G (8T)	Целостность (специальная подготовка рабочих и контролируемая рабочая среда).
200,000 G (20 т)	Предел потолка для конечностей (воздействие выше этого предела не допускается).

Примечание. Время экспонирования, взвешенное по времени (TWA), обычно является проблемой только при чрезвычайно сильном воздействии поля на все тело.

1 гаусс (Г) = 0,1 миллитесла (мТл)

Полный список TLV можно загрузить по указанной ниже ссылке: Полный список пороговых предельных значений.

Пороговые значения (ПДК)

Оценка воздействия

Для оценки опасности и оценки воздействия устройств, генерирующих ЭМП, необходимо выполнить измерение излучения ЭМП и сравнить его с соответствующими ПДК.Оценка должна выполняться во время установки устройства, генерирующего ЭДС, после изменения рабочих параметров, которое увеличивает опасность, или после ремонта, который может изменить рабочие параметры. Уже установленные, но не прошедшие оценку устройства следует оценивать при первой возможности. Если результаты первоначальных оценок значительно ниже ПДК, дальнейший мониторинг не требуется, если только деятельность не изменена так, чтобы ожидать увеличения воздействия. Если обнаруживается, что результаты превышают уровни TLV или очень близки к TLV, периодический мониторинг следует проводить с частотой, достаточной для обеспечения адекватности мер контроля (обычно ежегодно).

Общие правила техники безопасности

Снаряды

Самая непосредственная опасность, связанная с магнитной средой, — это притяжение между магнитом и ферромагнитными объектами. Ферромагнитные металлические предметы могут стать летательными снарядами в сильном магнитном поле. Инструменты и баллоны со сжатым газом могут стать неконтролируемыми и лететь, как ракеты, к магнитам в областях, где существуют сильные статические поля и сильные градиенты поля (изменения напряженности поля на расстоянии).Механические опасности зависят от напряженности поля и градиента поля, а также от того, насколько быстро сила магнитного поля изменяется с расстоянием. Очевидная мера безопасности — не допустить попадания магнитных материалов в рабочую зону.

Никогда не помещайте какие-либо части тела между магнитом и незакрепленными металлическими предметами. Если большой объект притягивается к магниту и ударяется о магнит, выйдите из комнаты, так как это может вызвать гашение магнита. Сообщите своему руководителю. Если произошла травма, немедленно позвоните в службу 911.

Электронные и металлические имплантаты

Лица, носящие металлические имплантаты, такие как костные или суставные протезы, хирургические зажимы, гвозди или винты в сломанных костях, пирсинг или даже зубные пломбы, могут испытывать болезненные ощущения при воздействии сильных магнитных полей. Лица, оснащенные кардиостимуляторами, подвергаются особому риску, поскольку статические или импульсные магнитные поля могут влиять на рабочий режим их имплантированных устройств.

Проблемы с криогенными газами

Закалка

Квенч — это (обычно неожиданная) потеря сверхпроводимости в ЯМР-магните, приводящая к быстрому нагреву за счет увеличения сопротивления сильному току.Сверхпроводящий магнит содержит жидкий гелий и жидкий азот. Если магнит погаснет, значительный объем жидкого гелия превратится в газ. При гашении магнита сверхпроводящий магнит теряет способность к сверхпроводимости, и накопленная энергия выделяется в виде тепла, которое выкипает из жидкого гелия. Газ гелий выходит из магнитного дьюара и заполняет комнату сверху вниз (гелий легче воздуха) и образует облако у потолка. Тушение очевидно: над магнитом образуется большое облако паров гелия, сопровождаемое громким свистящим звуком, который может создать атмосферу с дефицитом кислорода.Если происходит тушение, немедленно покиньте комнату, включите пожарную сигнализацию, чтобы эвакуироваться из здания, и позвоните по номеру 911.

Закалка может сильно повредить магнит, и предметы из железа попадут в отверстие магнита.

Биоэффекты

Сверхпроводящие магниты, использующие жидкий гелий и / или азот, представляют дополнительную проблему безопасности при работе с криогенными жидкостями. Прямой контакт с кожей или тканями глаза может вызвать серьезные повреждения в результате обморожения (повреждение тканей от замерзания).При сильном обморожении поврежденные ткани могут нуждаться в ампутации. Вдыхание концентрированных криогенных газов может вызвать потерю сознания и (в конечном итоге) смерть из-за кислородного голодания (удушье).

Вентиляция помещения

В целом, пять полных замен воздуха в помещении в час считается достаточным для борьбы с небольшими разливами или выбросами криогенов. В случае серьезного выброса персонал должен немедленно покинуть помещение и держать двери открытыми. Если существует риск катастрофического выброса, следует рассмотреть возможность использования вспомогательной вентиляции для предотвращения образования атмосферы с дефицитом кислорода.

Дьюарс

Емкости для перевозки криогенов должны быть металлическими. Стекло Дьюара может легко взорваться, что приведет к серьезным травмам. Все устройства Дьюара должны иметь соответствующие вентиляционные отверстия. Невентилируемые емкости могут разорваться, когда жидкость нагреется и расширится. Необходимо постоянно следить за всеми перемещениями криогенов, чтобы предотвратить проливание или замерзание клапанов.

Средства индивидуальной защиты

При работе с криогенами используйте изолирующие перчатки, маску для лица или другие средства защиты глаз / лица от брызг, обувь с закрытым носком и лабораторные халаты.

Проблемы электробезопасности

Источники питания

Хотя источники питания, используемые для магнитов ЯМР, работают при относительно низких напряжениях (примерно 10 В), используемый ток очень высок (примерно 100 А). При контакте с тканями человека высокая сила тока чрезвычайно опасна.

Кабели, провода и соединители

Все кабели, провода и разъемы должны быть должным образом изолированы, чтобы предотвратить контакт с рабочим током. Их следует регулярно проверять, чтобы гарантировать целостность изоляции.Во избежание возникновения дуги никогда не разрывайте соединения, не отключив предварительно питание обрабатываемой цепи.

Блокировка, метка

При работе с оборудованием, которое приводится в действие опасным источником энергии, необходимо соблюдение процедур блокировки и маркировки.

Прочие вопросы безопасности

Противопожарная защита

Держите поблизости огнетушитель класса C на случай возгорания электрического тока. Перед попыткой тушения электрического пожара необходимо отключить питание.Весь персонал должен быть обучен процедурам противопожарной защиты и эвакуации.

Проблемы, связанные с землетрясением

Магниты в сборе могут весить несколько тонн и должны быть закреплены, чтобы они не сдвинулись или опрокинулись во время землетрясения; при их размещении следует учитывать конструкционные стальные опоры. Источники питания также должны быть защищены, чтобы предотвратить движение во время землетрясения.

Акустический шум

Переключение градиентов поля вызывает изменение силы Лоренца, испытываемой градиентными катушками, вызывая незначительные расширения и сжатия катушки.Поскольку переключение обычно происходит в диапазоне слышимых частот, возникающая в результате вибрация производит громкие шумы (щелчки, стук или звуковой сигнал). Это наиболее заметно в машинах с сильным полем и методах быстрой визуализации, в которых уровни звукового давления могут достигать 120 дБ (A) (децибелы, взвешенные по шкале А), что эквивалентно реактивному двигателю при взлете; Следовательно, во время обследования всем, кто находится в помещении со сканером МРТ, необходима соответствующая защита органов слуха.

Радиочастота

RF сам по себе не вызывает слышимых шумов (по крайней мере, для людей), поскольку современные системы используют частоты 8.5 МГц (система 0,2 Т) или выше. ВЧ-мощность, которая может быть произведена, соответствует мощности многих небольших радиостанций (15–20 кВт). В результате присутствуют тепловые эффекты со стороны РФ. В большинстве импульсных последовательностей нагрев незначителен и не превышает рекомендаций Управления по санитарному надзору за качеством пищевых продуктов и медикаментов США.

При использовании ВЧ-катушек существует вероятность поражения электрическим током, поэтому необходимо надлежащее заземление и изоляция катушек. Любое повреждение катушек или их кабелей требует незамедлительного внимания. Прикрепление кабеля к катушке может привести к ожогам любого, кто к ним прикоснется.Лучше избегать любого контакта с кабелями РЧ катушки.

Средства контроля воздействия

Два подхода к контролю воздействия — это использование технических средств контроля (например, экранирование) и административных средств контроля (например, средств индивидуальной защиты).

Средства инженерного контроля

Экранирование

Магнитные поля контролируются с помощью проницаемого сплава, который ограничивает линии магнитного потока и отклоняет их. Магнитное экранирование может быть выполнено с использованием сплавов с высоким содержанием никеля, называемых мю-металлом или мягким железом.Превращение мю-металла в сложный экран стоит дорого, и мю-металл легко повреждается. Такое экранирование лучше всего применять рядом с источником поля, когда это возможно. Другой подход заключается в использовании непроницаемых металлов, таких как медь или алюминий, для создания вихревых токов, которые нейтрализуют исходное магнитное поле.

Закалочная защита

Чтобы избежать ситуации гашения, используйте систему датчиков уровня криогенного вещества, чтобы обнаружить гашение и инициировать снижение тока и накопленной магнитной энергии, чтобы предотвратить выгорание проводника.Всегда заправляйте или обесточивайте магнит, если на датчиках указывается низкий уровень криогенного вещества.

Примеры технических средств контроля сверхпроводящих магнитов:

• Установка вентиляционного отверстия для продувки жидким гелием для выхода избыточного газообразного гелия через выхлопное отверстие, выходящее через крышу
• Внутренние датчики для индикации низкого уровня жидкого гелия
• Визуальная и звуковая сигнализация
• Надежный контроль доступа, такой как запертые двери и ограниченный доступ только для уполномоченного персонала

Электрическое заземление

Металлические конструкции, вызывающие удары при контакте, должны быть электрически заземлены или изолированы.

Блокировки

Области, где воздействие полей 60 Гц на все тело превышает 25 кВ / м или 1 мТл (10 G), должны быть ограничены положительными средствами, такими как запертые корпуса, блокировки или предохранительные цепи.

Административный контроль

Обозначение участка

Пример линии 5 Гаусс, отмеченной цепочкой

В рамках процесса проектирования статическое магнитное поле в помещении должно быть определено путем измерения или расчетов, если существует опасность для кардиостимулятора (> 5 G) и опасность кинетической энергии (> 30 G).Также необходимо определить места, где может произойти чрезмерное облучение всего тела (> 600 G).

Инструменты и намагничиваемые предметы нельзя хранить в местах, где присутствуют повышенные статические магнитные поля.

Если установлено, что требуется экранирование, следует нанять опытную консалтинговую фирму для разработки экранирования магнитного поля.

Должны быть приняты меры для защиты и ограничения доступа пользователей кардиостимуляторов к местам, где магнитные поля всего тела превышают 5 G.Линия 5 G представляет собой разграничение между неконтролируемыми и контролируемыми зонами и должна быть четко обозначена. Для полей с экспозицией менее 5 G никаких настроек или проводки не требуется.

В дополнение к предупреждающим знакам, размещенным на дверных проемах, требуется другой способ обозначения линии 5G вокруг магнита. Например, можно использовать нарисованную линию или ленту, размещенную на полу вокруг магнита, где поле составляет 5 G. Другой пример — цепь, веревка или забор, обозначающий линию 5G вокруг магнита.

Какой бы метод ни использовался, выход из зоны в случае чрезвычайной ситуации не должен блокироваться или предотвращаться.

Предупреждающие знаки

Предупреждающий знак должен быть вывешен у входа в лаборатории или помещения, где магнитные поля превышают любые из указанных выше пределов. Зоны, где существуют потенциальные механические опасности, должны быть четко обозначены. Инструменты, баллоны со сжатым газом и другие изделия из магнитопроницаемого материала не должны находиться в таких местах.

Предупреждающие знаки должны быть вывешены в местах, где напряженность магнитного поля может превышать 0,5 мТл (5 Гс), и / или в местах, где электрические поля 60 Гц превышают 1 кВ / м, что подтверждается измерениями или расчетами, предупреждая людей с кардиостимуляторами или другими медицинскими приборами. электронные имплантаты, чтобы держаться подальше.

Предупреждающие знаки должны быть вывешены там, где электрические поля превышают 5 кВ / м, предупреждая людей о возможности возникновения раздражающих искр.

Люди с кардиостимуляторами не должны находиться в местах, где магнитные поля 60 Гц превышают 0.1 мТл (1 G), что подтверждается измерением или расчетом.

Области, где воздействие полей 60 Гц на все тело превышает 25 кВ / м или 1 мТл (10 G), должны быть ограничены положительными средствами, такими как запертые корпуса, блокировки или предохранительные цепи.

Зоны, где магнитные поля превышают 3 мТл, должны быть обследованы, чтобы определить, где существуют потенциальные механические опасности. Люди с металлическими медицинскими имплантатами не должны находиться в местах, где напряженность поля превышает 3 мТл (30 G).

Руководство по использованию предупреждающих знаков

Примеры знаков, предупреждающих об опасности, показаны ниже.

Оборудование, которое может создавать электрические поля с частотой 60 Гц выше 2,5 кВ / м или магнитные поля выше 0,1 мТл (1 G), должно иметь маркировку или предупреждающий знак.

Примеры этикеток показаны ниже.

Световой сигнализатор с подсветкой

Некоторые электромагниты обозначаются мигающей красной сигнальной лампой, которая загорается, когда на магнит подается напряжение. Магниты, создающие сильное статическое магнитное поле, обычно обесточиваются, когда может произойти облучение персонала (т.например, во время длительных простоев, связанных с работой акселератора).

Индивидуальная защитная одежда

При работе с криогенами надевайте изолирующие перчатки и маску для лица или другие средства защиты глаз / лица от брызг, обувь с закрытыми носками и лабораторные халаты.

Изоляционная одежда и оборудование должны использоваться в областях, где электрические поля 60 Гц превышают 5 кВ / м, как показывают измерения или вычисления. Изолирующие перчатки или, предпочтительно, специальные средства управления (например, кожух или экранирование источника поля) должны использоваться, чтобы избежать контакта с объектами, которые могут подвергнуть персонал воздействию искр, связанных с напряженностью поля, превышающей или равной 5 кВ / м.

Список литературы

1. 10 CFR 851 Безопасность и здоровье работников — Министерство энергетики, § 851.23 Стандарты безопасности и здоровья.
2. Американская конференция государственных специалистов по промышленной гигиене (ACGIH) TLV и BEI — 2016 , включенные посредством ссылки 10 CFR 851 Безопасность и здоровье рабочих — Министерство энергетики, §851.27.
3. ACGIH TLV и BEI — 2012.
4. Руководство ICNIRP по пределам воздействия статических магнитных полей .Физика здоровья, Vol. 96 (4): 504-514. 2009.
5. Руководство ICNIRP по ограничению воздействия электрических полей, вызванных движением человеческого тела в статическом магнитном поле и изменяющимися во времени магнитными полями ниже 1 Гц. Health Physics, Vol. 106 (3): 418-425. 2014.
6. Плогг Х. и Миллер Г. Основы промышленной гигиены . Четвертое издание, глава 11: Неионизирующее излучение. 2001.
7. Временные рекомендации IPRA по предельным значениям воздействия электрических и магнитных полей 50/60 Гц .Физика здоровья, Vol. 58 (1): 113-122. 1990.

Возвращение к электрическому полю | Безграничная физика

Электрическое поле точечного заряда

Точечный заряд создает электрическое поле, которое можно рассчитать по закону Кулона.

Цели обучения

Определить закон, который можно использовать для расчета электрического поля, создаваемого точечным зарядом

Основные выводы

Ключевые моменты

• Электрическое поле — это векторное поле вокруг заряженной частицы.Он представляет силу, которую почувствовали бы другие заряженные частицы, если бы их поместили рядом с частицей, создающей электрическое поле.
• Учитывая точечный заряд или частицу бесконечно малого размера, которая содержит определенный заряд, силовые линии электрического поля исходят одинаково во всех радиальных направлениях.
• Если точечный заряд положительный, силовые линии направлены от него; если заряд отрицательный, на него указывают силовые линии.

Ключевые термины

• закон Кулона : математическое уравнение, вычисляющее вектор электростатической силы между двумя заряженными частицами
• векторное поле : конструкция, в которой каждая точка в евклидовом пространстве связана с вектором; функция, диапазон которой является векторным пространством

Электрическое поле точечного заряда, как и любое другое электрическое поле, представляет собой векторное поле, которое представляет эффект, который точечный заряд оказывает на другие заряды вокруг него.Эффект ощущается как сила, и когда заряженные частицы не движутся, эта сила известна как электростатическая сила. Электростатическая сила, как и сила тяжести, действует на расстоянии. Поэтому мы рационализируем это действие на расстоянии, говоря, что заряды создают вокруг себя поля, которые влияют на другие заряды.

Учитывая точечный заряд или частицу бесконечно малого размера, которая содержит определенный заряд, силовые линии электрического поля излучаются радиально во всех направлениях.Если заряд положительный, силовые линии направлены радиально от него; если заряд отрицательный, силовые линии направлены радиально к нему.

Электрическое поле положительного точечного заряда : Электрическое поле положительно заряженной частицы направлено радиально от заряда.

Электрическое поле точечного отрицательного заряда : электрическое поле отрицательно заряженной частицы направлено радиально к частице.

Причину этих направлений можно увидеть в выводе электрического поля точечного заряда. 2} \ hat {\ text {r}}} [/ latex]

Радиальная система координат : электрическое поле точечного заряда определяется в радиальных координатах.Положительное направление r указывает от начала координат, а отрицательное направление r указывает на начало координат. Электрическое поле точечного заряда симметрично относительно направления θ.

Следует иметь в виду, что указанная выше сила действует на испытательный заряд Q в положительном радиальном направлении, определяемом исходным зарядом q . Это означает, что поскольку оба заряда являются положительными и будут отталкиваться друг от друга, сила, действующая на тестовый заряд, направлена ​​в сторону от исходного заряда.2} \ hat {\ text {r}} [/ latex]

Обратите внимание, что это указывает в отрицательном направлении [latex] \ hat {\ text {r}} [/ latex], то есть к исходному заряду. Это имеет смысл, потому что противоположные заряды притягиваются, и сила, действующая на тестовый заряд, будет стремиться подтолкнуть его к исходному положительному заряду, создающему поле. Приведенное выше математическое описание электрического поля точечного заряда известно как закон Кулона.

Наложение полей

Результат нескольких электрических полей, действующих на одну и ту же точку, является суммой напряженности сил, приложенных каждым полем в этой точке.

Цели обучения

Сформулируйте принцип суперпозиции для линейной системы

Основные выводы

Ключевые моменты

• Принцип суперпозиции гласит, что для всех линейных систем общий ответ на множественные стимулы в определенном месте и в определенное время равен сумме ответов, которые были бы вызваны каждым стимулом индивидуально.
• Возможные стимулы включают, помимо прочего, числа, функции, векторы, векторные поля и изменяющиеся во времени сигналы.
• Принцип суперпозиции применим к любой линейной системе, включая алгебраические уравнения, линейные дифференциальные уравнения и системы уравнений вышеупомянутых форм.
• Электрические поля — это непрерывные поля векторов, поэтому в данной точке можно найти силы, которые несколько полей будут прилагать к испытательному заряду, и сложить их, чтобы найти результат.

Ключевые термины

• ортогональный : из двух объектов под прямым углом; перпендикулярны друг другу.
• принцип суперпозиции : принцип, согласно которому линейная комбинация двух или более решений уравнения сама по себе является решением; это особенность многих физических законов.
• вектор : Направленная величина, имеющая как величину, так и направление; между двумя точками.

Как векторные поля, электрические поля подчиняются принципу суперпозиции. Этот принцип гласит, что для всех линейных систем чистый ответ на множественные стимулы в определенном месте и в определенное время равен сумме ответов, которые были бы вызваны каждым стимулом индивидуально.

Возможные стимулы включают, помимо прочего: числа, функции, векторы, векторные поля и изменяющиеся во времени сигналы. Следует отметить, что принцип суперпозиции применим к любой линейной системе, включая алгебраические уравнения, линейные дифференциальные уравнения и системы уравнений вышеупомянутых форм.

Например, если силы A и B постоянны и одновременно действуют на объект, обозначенный буквой O in, результирующая сила будет суммой сил A и B.Сложение векторов является коммутативным, поэтому добавление A к B или B к A не влияет на результирующий вектор; это также относится к вычитанию векторов.

Сложение векторов : Силы a и b действуют на объект в точке O. Их сумма коммутативна и дает результирующий вектор c.

Электрические поля — это непрерывные поля векторов, поэтому в данной точке можно найти силы, которые несколько полей будут применять к испытательному заряду, и сложить их, чтобы найти результат.Для этого сначала найдите составляющие вектора силы, прикладываемой каждым полем в каждой из ортогональных осей. Это можно сделать с помощью тригонометрических функций. Затем, как только векторы-компоненты найдены, добавьте компоненты по каждой оси, которые применяются объединенными электрическими полями.

Это единственная форма решения. Общий результирующий вектор можно найти, используя теорему Пифагора, чтобы найти результирующую (гипотенузу треугольника, созданного с помощью приложенных сил как катетов) и угол по отношению к данной оси, приравняв арктангенс угла к отношению силы соседних и противоположных ног.

Линии электрического поля: множественные заряды

Электрические поля, создаваемые множественными зарядами, взаимодействуют, как и любые другие векторные поля; их силы можно подвести.

Цели обучения

Вычислить результирующую силу нескольких электрических зарядов на испытательном заряде

Основные выводы

Ключевые моменты

• Когда взаимодействуют несколько электрических зарядов, их результирующая сила на испытательном заряде может быть вычислена с помощью векторного сложения.
• Если рассматриваются противоположные заряды, соедините один с другим с помощью силовых линий. Если заряды одинаковые, ни в коем случае не подключайте их.
• При моделировании электрических полей нескольких зарядов учитывайте знак и величину каждого заряда. Количество силовых линий должно быть пропорционально величине заряда, который их вызывает.

Ключевые термины

• вектор : Направленная величина, имеющая как величину, так и направление; между двумя точками.

До сих пор мы рассматривали силовые линии электрического поля, относящиеся к изолированным точечным зарядам. Но что, если будет введено другое обвинение? У каждого будет свое собственное электрическое поле, и эти два поля будут взаимодействовать.

При моделировании электрических полей нескольких зарядов важно учитывать знак и величину каждого заряда. Такие модели не должны быть абсолютными, но должны быть непротиворечивыми. Например, числовое поле линий должно быть пропорционально величине заряда, который их порождает.Это означает, что если заряды q ₁ (со значением +1) q ₂ (заряд +2) и q ₃ (заряд +3) находятся в одном поле, можно соединить 4, 8 и 12 силовые линии соответственно зарядам. Можно также выбрать подключение 3, 6 и 9 силовых линий соответственно к q ₁ , q ₂ и q ₃ ; важно то, что количество линий связано со значениями заряда одной и той же константой пропорциональности. Линии поля всегда должны быть направлены от положительных зарядов в сторону отрицательного заряда.

Силовые линии между подобными и непохожими зарядами : Пример a показывает слабое электрическое поле между подобными зарядами (концентрация силовых линий между ними мала). Пример b, напротив, имеет сильное поле между зарядами, о чем свидетельствует высокая концентрация соединяющих их силовых линий.

Если рассматриваются противоположные заряды, соедините один с другим с помощью силовых линий. Если заряды одинаковые, ни в коем случае не подключайте их.

Напряженность электрического поля пропорционально зависит от расстояния между силовыми линиями.Больше линий поля на единицу площади, перпендикулярной линиям, означает более сильное поле. Также следует отметить, что в любой точке направление электрического поля будет касательным к силовой линии.

Определение чистой силы при испытании заряда

Как векторные поля, электрические поля проявляют свойства, типичные для векторов, и поэтому могут складываться друг с другом в любой интересующей точке. Таким образом, для заданных зарядов q ₁ , q ₂ ,… q _n можно найти их результирующую силу, действующую на испытательный заряд в определенной точке, с помощью векторного сложения: сложения составляющих векторов в каждом направлении и использования обратной тангенса функция, чтобы найти угол результирующей относительно заданной оси.

Конденсатор с параллельными пластинами

Конденсатор с параллельными пластинами — это электрический компонент, используемый для хранения энергии в электрическом поле между двумя заряженными плоскими поверхностями.

Цели обучения

Опишите общую конструкцию конденсатора

Основные выводы

Ключевые моменты

• Конденсаторы могут иметь разные формы, но все они состоят из двух проводников, разделенных диэлектрическим материалом.
• Все конденсаторы собирают заряд на двух отдельных проводящих поверхностях; одна сторона положительная, а другая отрицательная.Электрическое поле создается, когда заряд накапливается на противоположных поверхностях, накапливая энергию. Диэлектрик действует как изолятор, изолируя заряженные поверхности.
• Способность конденсаторов удерживать заряд измеряется в Фарадах (Ф). Конденсаторы обычно допускают небольшую утечку тока через диэлектрик, но после определенного напряжения весь конденсатор выходит из строя, поскольку диэлектрик становится проводником.

Ключевые термины

• конденсатор : Электронный компонент, способный накапливать электрический заряд, особенно тот, который состоит из двух проводников, разделенных диэлектриком.
• диэлектрик : Электроизоляционный или непроводящий материал, рассматриваемый на предмет его электрической восприимчивости (т. Е. Его свойства поляризации при воздействии внешнего электрического поля).
• проводник : Материал, содержащий подвижные электрические заряды.

Обзор

Конденсатор — это электрический компонент, используемый для хранения энергии в электрическом поле. Конденсаторы могут быть разных форм, но все они состоят из двух проводников, разделенных диэлектрическим материалом.Для этого атома мы сосредоточимся на конденсаторах с параллельными пластинами.

Схема конденсатора с параллельными пластинами : Заряды в диэлектрическом материале идут вверх, чтобы противостоять зарядам каждой пластины конденсатора. Электрическое поле создается между пластинами конденсатора по мере накопления заряда на каждой пластине.

Емкость

Все конденсаторы собирают заряд на двух отдельных проводящих поверхностях; одна сторона положительная, а другая отрицательная. Электрическое поле создается, когда заряд накапливается на противоположных поверхностях, накапливая энергию.Диэлектрик между проводниками должен действовать как изолятор, не позволяя заряду перекрывать зазор между двумя пластинами. Такие диэлектрики обычно состоят из стекла, воздуха, бумаги или пустого пространства (вакуума). На практике диэлектрики не действуют как идеальные изоляторы и пропускают через них небольшой ток утечки.

Конденсаторы ограничены в своей способности предотвращать перетекание заряда с одной проводящей поверхности на другую; их способность удерживать заряд измеряется в фарадах (Ф), которые, среди прочего, определяются как 1 ампер-секунда на вольт, один джоуль на квадратный вольт и один кулон на вольт.

Для конденсатора с параллельными пластинами емкость (C) связана с диэлектрической проницаемостью (ε), площадью поверхности (A) и расстоянием между пластинами (d):

[латекс] \ text {C} = \ frac {\ epsilon \ text {A}} {\ text {d}} [/ latex]

Напряжение (В) конденсатора зависит от расстояния между пластинами, диэлектрической проницаемости, площади поверхности проводника и заряда (Q) на пластинах:

[латекс] \ text {V} = \ frac {\ text {Qd}} {\ epsilon \ text {A}} [/ latex]

В зависимости от диэлектрической прочности (E _ds ) и расстояния (d) между пластинами, конденсатор «сломается» при определенном напряжении (V _bd ).Рассчитывается по:

[латекс] \ text {V} _ {\ text {bd}} = \ text {E} _ {\ text {ds}} \ text {d} [/ latex]

Параллельные пластины и эквипотенциальные линии : Краткий обзор параллельных пластин и эквипотенциальных линий с точки зрения электростатики.

Электрические поля и проводники

Электрические поля в присутствии проводников обладают несколькими уникальными и не обязательно интуитивно понятными свойствами.

Цели обучения

Описывать уникальные свойства, выражаемые электрическими полями в присутствии проводников

Основные выводы

Ключевые моменты

• Внутри заряженного проводника отсутствует электрическое поле.Это связано с тем, что заряды, которые расположены на поверхности проводника, симметрично противоположны друг другу и в сумме равны 0 во всех местах.
• Заряженные поверхности выравниваются перпендикулярно электрическим полям для достижения электростатического равновесия. Если заряды не распределяются как таковые, они будут оказывать друг на друга общую силу, которая перемещает их. В таком случае заряды не будут находиться в статическом равновесии.
• Кривизна поверхности поля позволяет увеличить концентрацию заряда.Большая часть зарядов отталкивания происходит в направлении от поверхности проводника, а не вдоль его поверхности. Таким образом, заряды слабее толкают друг друга по поверхности изогнутого проводника.

Ключевые термины

• векторное поле : конструкция, в которой каждая точка в евклидовом пространстве связана с вектором; функция, диапазон которой является векторным пространством
• равновесие : Состояние тела в состоянии покоя или равномерного движения, равнодействующая всех сил на котором равна нулю.

Электрическое поле, как и другие поля (например, гравитационные или магнитные), представляет собой векторное поле, окружающее объект. Электрические поля находятся вокруг электрических зарядов и помогают определить направление и величину силы, которую заряд оказывает на соседнюю заряженную частицу. Он измеряет единицы силы, прилагаемой к единице заряда, и его единицы СИ — N / C.

Линии поля, созданные точечным зарядом : Линии вокруг положительного заряда представляют электрическое поле, которое он создает.

Электрические проводники — это материалы, в которых внутренние заряды могут свободно перемещаться. Следовательно, они могут способствовать прохождению заряда или тока. Когда проводник помещается в электрическое поле, он проявляет некоторые интересные свойства:

1. Внутри заряженного проводника отсутствует электрическое поле. Заряженный проводник в электростатическом равновесии будет содержать заряды только на своей внешней поверхности и не будет иметь внутри себя электрического поля. Это связано с тем, что все заряды в таком проводнике будут симметрично противостоять другим зарядам внутри проводника, в результате чего итоговый результат будет равен 0.
2. Заряженные поверхности выравниваются перпендикулярно электрическим полям. Если проводник находится в электростатическом равновесии, электрическое поле на поверхности будет выровнено перпендикулярно этой поверхности. Если бы существовала ненулевая параллельная составляющая электрического поля по отношению к любому заряду на поверхности проводника, этот заряд проявил бы силу и переместился бы. Если проводник находится в равновесии, такая сила не может существовать, и поэтому направление электрического поля должно быть полностью перпендикулярно поверхности.
3. Кривизна поверхности проводника позволяет увеличить концентрацию заряда. Заряд не обязательно будет равномерно распределяться по поверхности проводника. Если поверхность проводника плоская, заряд будет распределяться очень равномерно. Но по мере того, как поверхность становится более изогнутой, заряд может обнаруживаться более плотно упакованным на участках, даже если проводник находится в состоянии электростатического равновесия. Заряды на изогнутой поверхности отталкиваются друг от друга менее сильно, чем на гладкой поверхности.Это связано с тем, что в зависимости от того, как расположены заряды, большая часть отталкивания, которую они оказывают, происходит в направлении от поверхности проводника, а не вдоль его поверхности. И заряды оттолкнуть от поверхности сложнее, чем по ней. Следовательно, отталкивание между зарядами на искривленной поверхности слабее.

Электрический заряд на остром конце проводника : Силы отталкивания, направленные к более изогнутой поверхности справа, направлены больше наружу, чем вдоль поверхности проводника.

Проводники и поля в статическом равновесии

В присутствии заряда или электрического поля заряды в проводнике будут перераспределяться, пока не достигнут статического равновесия.

Цели обучения

Описать поведение зарядов в проводнике в присутствии заряда или электрического поля и при статическом равновесии

Основные выводы

Ключевые моменты

• Наличие заряда или электрического поля заставляет заряды в проводнике перераспределяться по поверхности проводника до тех пор, пока не будет достигнуто статическое равновесие.
• В статическом равновесии заряд будет больше концентрироваться в острых, заостренных участках проводников, чем где-либо еще.
• В статическом равновесии внутренняя часть проводника будет полностью защищена от внешнего электрического поля.

Ключевые термины

• статическое равновесие : физическое состояние, в котором все компоненты системы находятся в состоянии покоя, а результирующая сила равна нулю во всей системе

Проводники — это материалы, в которых заряды могут свободно перемещаться.Если проводники подвергаются воздействию заряда или электрического поля, их внутренние заряды быстро перестраиваются. Например, если нейтральный проводник входит в контакт со стержнем, содержащим отрицательный заряд, часть этого отрицательного заряда передается проводнику в точке контакта. Но заряд не будет оставаться локальным в точке контакта — он будет равномерно распределяться по поверхности проводника. После перераспределения зарядов проводник находится в состоянии электростатического равновесия.Следует отметить, что распределение зарядов зависит от формы проводника и что статическое равновесие не обязательно предполагает равномерное распределение зарядов, которые имеют тенденцию агрегироваться в более высоких концентрациях вокруг острых точек. Это объясняется в.

.

Электрический заряд в острой точке проводника : Силы между одинаковыми зарядами на обоих концах проводника идентичны, но компоненты сил, параллельных поверхностям, различны. Компонент, параллельный поверхности, имеет наибольшее значение на самой плоской поверхности и поэтому более свободно перемещает заряды друг от друга.Это объясняет разницу в концентрации заряда на плоских и заостренных участках проводника.

Аналогично, если проводник помещен в электрическое поле, заряды внутри проводника будут перемещаться до тех пор, пока поле не станет перпендикулярным поверхности проводника. Отрицательные заряды в проводнике будут выравниваться по направлению к положительному концу электрического поля, оставляя положительные заряды на отрицательном конце поля. Таким образом, проводник становится поляризованным, электрическое поле становится сильнее вблизи проводника, но распадается внутри него.Это явление похоже на то, что наблюдается в клетке Фарадея, которая представляет собой корпус, сделанный из проводящего материала, который экранирует внутреннюю часть от внешнего электрического заряда или поля или экранирует внешнюю часть от внутреннего электрического заряда или поля.

Страница не найдена | MIT

Перейти к содержанию ↓

• Образование
• Исследовать
• Инновации
• Прием + помощь
• Студенческая жизнь
• Новости
• Выпускников
• О Массачусетском технологическом институте
• Подробнее ↓
  • Прием + помощь
  • Студенческая жизнь
  • Новости
  • Выпускников
  • О Массачусетском технологическом институте

Меню ↓ Поиск Меню Ой, похоже, мы не смогли найти то, что вы искали!
Попробуйте поискать что-нибудь еще! Что вы ищете? Увидеть больше результатов

Предложения или отзывы?

Электрические и магнитные поля

Электрические и магнитные поля (ЭМП) — это невидимые области энергии, часто называемые излучением, которые связаны с использованием электроэнергии и различных форм естественного и искусственного освещения.ЭМП обычно делятся на две категории по частоте:

• Неионизирующий : низкоуровневое излучение, которое обычно считается безвредным для человека
• Ионизирующий : излучение высокого уровня, которое может привести к повреждению клеток и ДНК

← Вернуться на страницу

Тип излучения	Определение	Формы излучения	Примеры источников
Неионизирующий	Низко- и среднечастотное излучение, которое обычно считается безвредным из-за его недостаточной активности.	Чрезвычайно низкая частота (ELF) Радиочастота (RF) Микроволны Визуальный свет	Микроволновые печи Компьютеры Интеллектуальные счетчики электроэнергии для дома Беспроводные сети (Wi-Fi) Сотовые телефоны устройств Bluetooth Линии электропередач МРТ
Ионизирующий	Излучение средних и высоких частот, которое при определенных обстоятельствах может привести к повреждению клеток или ДНК при длительном воздействии.	Ультрафиолет (УФ) Рентгеновские снимки Гамма	Солнечный свет Рентгеновские снимки Некоторые гамма-лучи

Могут ли ЭМП быть вредными для моего здоровья?

В 1990-е годы большинство исследований ЭМП было сосредоточено на чрезвычайно низкочастотном воздействии, исходящем от обычных источников энергии, таких как линии электропередач, электрические подстанции или бытовые приборы. Хотя некоторые из этих исследований показали возможную связь между напряженностью поля ЭМП и повышенным риском лейкемии у детей, их результаты показали, что такая связь была слабой.Немногочисленные исследования, проведенные на взрослых, не показывают никаких доказательств связи между воздействием ЭМП и раком взрослых, таким как лейкемия, рак мозга и рак груди.

Сейчас, в эпоху сотовых телефонов, беспроводных маршрутизаторов и Интернета вещей, все из которых используют ЭМП, сохраняются опасения по поводу возможных связей между ЭМП и неблагоприятными последствиями для здоровья. Эти воздействия активно изучаются. NIEHS рекомендует продолжить обучение практическим способам снижения воздействия ЭМП.

Излучает ли мой сотовый телефон электромагнитное излучение?

Сотовые телефоны излучают форму радиочастотного излучения в нижней части спектра неионизирующего излучения. В настоящее время научные данные не позволяют однозначно связать использование сотового телефона с какими-либо неблагоприятными проблемами для здоровья человека, хотя ученые признают, что необходимы дополнительные исследования.

Национальная токсикологическая программа (NTP), штаб-квартира которой находится в NIEHS, только что завершила крупнейшее на сегодняшний день исследование на животных по радиочастотному воздействию сотовых телефонов.Чтобы получить сводку результатов, посетите наш пресс-релиз и веб-страницу NTP.

Что делать, если я живу рядом с линией электропередачи?

ЭМП: электрические и магнитные поля, связанные с использованием электроэнергии Буклет

Важно помнить, что сила магнитного поля резко уменьшается с увеличением расстояния от источника. Это означает, что сила поля, достигающего дома или строения, будет значительно слабее, чем в исходной точке.

Например, по данным Всемирной организации здравоохранения в 2010 году, магнитное поле величиной 57,5 ​​миллигаусс непосредственно рядом с линией электропередачи на 230 киловольт составляет всего 7,1 миллигаусс на расстоянии 100 футов и 1,8 миллигаусс на расстоянии 200 футов.

Для получения дополнительной информации см. Учебный буклет NIEHS «ЭМП: электрические и магнитные поля, связанные с использованием электроэнергии». Этот буклет, подготовленный в 2002 году, содержит самые последние исследования NIEHS в области здравоохранения и электрических и магнитных полей в линиях электропередач.

Как я могу узнать, не подвержен ли я воздействию электромагнитных полей?

Если вас беспокоят ЭМП, излучаемые линией электропередачи или подстанцией в вашем районе, вы можете связаться с местной энергетической компанией, чтобы запланировать чтение на месте. Вы также можете измерить ЭМП самостоятельно с помощью гауссметра, который можно приобрести в Интернете через ряд розничных продавцов.
