Электрическое поле — Википедия

Материал из Википедии — свободной энциклопедии

Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 3 сентября 2019; проверки требуют 3 правки. Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 3 сентября 2019; проверки требуют 3 правки.

Электрическое поле — это одно из двух компонентов электромагнитного поля, представляющая собой векторное поле[1], существующее вокруг тел или частиц, обладающих электрическим зарядом, а также возникающее при изменении магнитного поля (например, в электромагнитных волнах). Электрическое поле непосредственно невидимо, но может быть обнаружено благодаря его силовому воздействию на заряженные тела[2].

Для количественного определения электрического поля вводится силовая характеристика — напряжённость электрического поля — векторная физическая величина, равная отношению силы, с которой поле действует на положительный пробный заряд, помещённый в данную точку пространства, к величине этого заряда. Направление вектора напряженности совпадает в каждой точке пространства с направлением силы, действующей на положительный пробный заряд.

В классической физике, применимой при рассмотрении крупномасштабных (больше размера атома) взаимодействий, электрическое поле рассматривается как одна из составляющих единого электромагнитного поля и проявление электромагнитного взаимодействия. В квантовой электродинамике — это компонент электрослабого взаимодействия.

В классической физике система уравнений Максвелла описывает взаимодействие электрического поля, магнитного поля и воздействие зарядов на эту систему полей.

Основным действием электрического поля является силовое воздействие на неподвижные относительно наблюдателя электрически заряженные тела или частицы. На движущиеся заряды силовое воздействие оказывает и магнитное поле (вторая составляющая силы Лоренца).

Электрическое поле обладает энергией. Плотность этой энергии определяется величиной поля и может быть найдена по формуле

u=12(E→D→),{\displaystyle u={\frac {1}{2}}\left({\vec {E}}{\vec {D}}\right),}

где E — напряжённость электрического поля, D — индукция электрического поля.

Однородное поле[править | править код]

Направление линий напряжённости между двумя разнозаряженными пластинами

Однородное поле — это электрическое поле, в котором напряжённость одинакова по модулю и направлению во всех точках пространства. Приблизительно однородным является поле между двумя разноимённо заряженными плоскими металлическими пластинами. В однородном электрическом поле линии напряжённости направлены параллельно друг другу.

Наблюдение электрического поля в быту[править | править код]

Для того, чтобы создать электрическое поле, необходимо создать электрический заряд. Натрите какой-нибудь диэлектрик о шерсть или что-нибудь подобное, например, пластиковую ручку о собственные чистые волосы. На ручке создастся заряд, а вокруг — электрическое поле. Заряженная ручка будет притягивать к себе мелкие обрывки бумаги. Если натирать о шерсть предмет большей ширины, например, резиновую ленту, то в темноте можно будет видеть мелкие искры, возникающие вследствие электрических разрядов.

Электрическое поле часто возникает возле телевизионного экрана (относится к телевизорам с ЭЛТ) при включении или выключении телеприёмника. Это поле можно почувствовать по его действию на волоски на руках или лице.

Электрическое поле внутри проводников с избыточными зарядами[править | править код]

Из опытов, приводимых в электростатике, известно, что избыточные заряды привнесённые в проводник извне, перемещаются к поверхности проводника и остаются у поверхности проводника. Само перемещение избыточных зарядов к поверхности проводника свидетельствует о наличии электрического поля внутри проводника в период перемещения к поверхности проводника.

Электрическое поле внутри проводников с недостатком собственных электронов[править | править код]

При недостатке собственных электронов тело получает положительный заряд «дырочной» природы. Дырки при этом ведут себя подобно электронам и также распределяются по поверхности тела.

Расчёты электрического поля можно проводить аналитическими[3][4][5] или численными методами[6]. Аналитические методы удается применить лишь в простейших случаях, на практике в основном используются численные методы. Численные методы включают в себя: метод сеток или метод конечных разностей; вариационные методы; метод конечных элементов; метод интегральных уравнений; метод эквивалентных зарядов[6].

  • Орир, Джей — Популярная физика: [пер. с англ.].: Мир, 1966. — 446 с.
  • Учебник «Элементарный учебник физики» под ред. Ландсберга Г. С., Часть 2 (Электричество и магнетизм.)
  • Трофимова Т. И. Курс физики: Учеб. пособие для вузов.—2-е изд., перераб. и доп.— М.: Высш. шк., 1990.—478 с.: ил. ISBN 5-06-001540-8

ru.wikipedia.org

электростатическое поле — это… Что такое электростатическое поле?

электрическое поле неподвижных электрических зарядов.

ЭЛЕКТРОСТАТИ́ЧЕСКОЕ ПО́ЛЕ, электрическое поле неподвижных и не меняющихся со временем электрических зарядов, осуществляющее взаимодействие между ними.
Электростатическое поле характеризуется напряженностью электрического поля (см. НАПРЯЖЕННОСТЬ ЭЛЕКТРИЧЕСКОГО ПОЛЯ) Е, которая является его силовой характеристикой: Напряженность электростатического поля показывает, с какой силой электростатическое поле действует на единичный положительный электрический заряд (см. ЭЛЕКТРИЧЕСКИЙ ЗАРЯД), помещенный в данную точку поля. Направление вектора напряженности совпадает с направлением силы, действующей на положительный заряд, и противоположно направлению силы, действующий на отрицательный заряд.
Электростатическое поле является стационарным (постоянным), если его напряженность не изменяется с течением времени. Стационарные электростатические поля создаются неподвижными электрическими зарядами.
Электростатическое поле однородно, если вектор его напряженности одинаков во всех точках поля, если вектор напряженности в различных точках различается, поле неоднородно. Однородными электростатическими полями являются, например, электростатические поля равномерно заряженной конечной плоскости и плоского конденсатора (см. КОНДЕНСАТОР (электрический)) вдали от краев его обкладок.
Одно из фундаментальных свойств электростатического поля заключается в том, что работа сил электростатического поля при перемещении заряда из одной точки поля в другую не зависит от траектории движения, а определяется только положением начальной и конечной точек и величиной заряда. Следовательно, работа сил электростатического поля при перемещении заряда по любой замкнутой траектории равна нулю. Силовые поля, обладающие этим свойством, называют потенциальными или консервативными. То есть электростатическое поле — это потенциальное поле, энергетической характеристикой которого является электростатический потенциал (
см.
ПОТЕНЦИАЛ ЭЛЕКТРОСТАТИЧЕСКИЙ) , связанным с вектором напряженности Е соотношением:
Е = -gradj.
Для графического изображения электростатического поля используют силовые линии (см. СИЛОВЫЕ ЛИНИИ) (линии напряженности) — воображаемые линии, касательные к которым совпадают с направлением вектора напряженности в каждой точке поля.
Для электростатических полей соблюдается принцип суперпозиции (см. СУПЕРПОЗИЦИИ ПРИНЦИП). Каждый электрический заряд создает в пространстве электрическое поле независимо от наличия других электрических зарядов. Напряженность результирующего поля, создаваемого системой зарядов, равна геометрической сумме напряженности полей, создаваемых в данной точке каждым из зарядов в отдельности.
Всякий заряд в окружающем его пространстве создает электростатическое поле. Чтобы обнаружить поле в какой-либо точке, надо поместить в точку наблюдения точечный пробный заряд — заряд, который не искажает исследуемое поле (не вызывает перераспределения зарядов, создающих поле).
Поле, создаваемое уединенным точечным зарядом q, является сферически симметричным. Модуль напряженности уединенного точечного заряда в вакууме с помощью закона Кулона (см. КУЛОНА ЗАКОН) можно представить в виде:
Е = q/4peоr2.
Где eо — электрическая постоянная, = 8,85.10-12Ф/м.
Закон Кулона, установленный при помощи созданных им крутильных весов (см. Кулона весы (см. КУЛОНА ВЕСЫ)), — один из основных законов, описывающих электростатическое поле. Он устанавливает зависимость между силой взаимодействия зарядов и расстоянием между ними: сила взаимодействия двух точечных неподвижных заряженных тел в вакууме прямо пропорциональна произведению модулей зарядов и обратно пропорциональна квадрату расстояния между ними.
Эту силу называют кулоновской, а поле — кулоновским. В кулоновском поле направление вектора зависит от знака заряда Q: если Q > 0, то вектор направлен по радиусу от заряда, если Q (см. ДИЭЛЕКТРИЧЕСКАЯ ПРОНИЦАЕМОСТЬ) среды) меньше, чем в вакууме.
Экспериментально установленные закон Кулона и принцип суперпозиции позволяют полностью описать электростатическое поле заданной системы зарядов в вакууме. Однако, свойства электростатического поля можно выразить в другой, более общей форме, не прибегая к представлению о кулоновском поле точечного заряда. Электрическое поле можно характеризовать значением потока вектора напряженности электрического поля, который можно рассчитать в соответствии с теоремой Гаусса (см. ГАУССА ТЕОРЕМА). Теорема Гаусса устанавливает связь между потоком напряженности электрического поля через замкнутую поверхность и зарядом внутри этой поверхности. Поток напряженности зависит от распределения поля по поверхности той или иной площади и пропорционален электрическому заряду внутри этой поверхности.

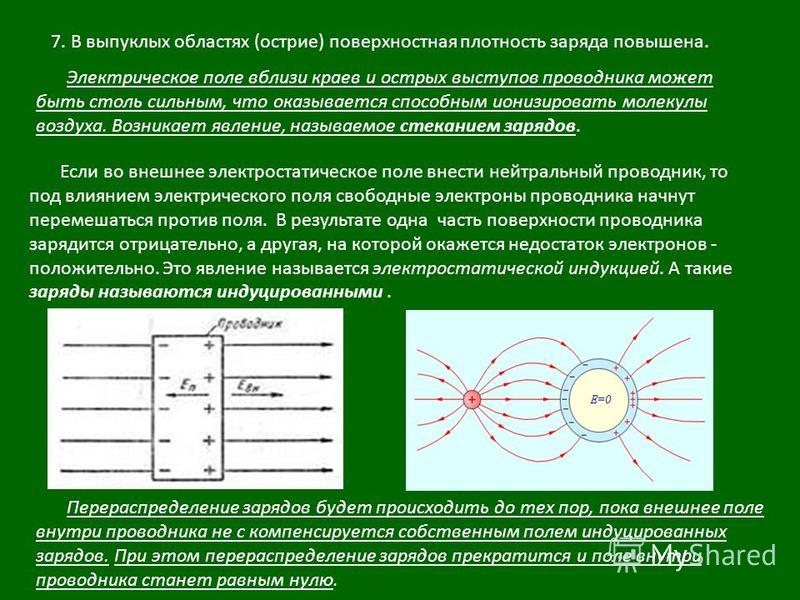

Если изолированный проводник поместить в электрическое поле, то на свободные заряды q в проводнике будет действовать сила. В результате в проводнике возникает кратковременное перемещение свободных зарядов. Этот процесс закончится тогда, когда собственное электрическое поле зарядов, возникших на поверхности проводника, компенсирует полностью внешнее поле, т. е. установится равновесное распределение зарядов, при котором электростатическое поле внутри проводника обращается в ноль: во всех точках внутри проводника Е = 0, то есть поле отсутствует. Силовые линии электростатического поля вне проводника в непосредственной близости к его поверхности перпендикулярны поверхности. Если бы это было не так, то имелась бы составляющая напряженности поля, вдоль поверхности провод­ника и по поверхности протекал бы ток. Заряды располагаются только на поверхности проводника, при этом все точки поверхности проводника имеют одно и то же значение потенциала. Поверхность проводника является эквипотенциальной поверхностью (
см.
ЭКВИПОТЕНЦИАЛЬНАЯ ПОВЕРХНОСТЬ). Если в проводнике есть полость, то электрическое поле в ней также равно нулю; на этом основана электростатическая защита электрических приборов.
Если в электростатическое поле поместить диэлектрик, то в нем происходит процесс поляризации — процесс ориентации диполей (см. ДИПОЛЬ) или появление под воздействием электрического поля ориентированных по полю диполей. В однородном диэлектрике электростатическое поле вследствие поляризации (см. Поляризация диэлектриков) убывает в ? раз.

dic.academic.ru

Т. Электростатическое поле — PhysBook

Электростатическое поле

Закон Кулона определяет силу взаимодействия между электрическими зарядами, но не объясняет, как это взаимодействие передается на расстояние от одного тела к другому.

Опыты показывают, что это взаимодействие наблюдается и тогда, когда наэлектризованные тела находятся в вакууме. Значит, для электрического взаимодействия не нужна среда. По теории, развитой М. Фарадеем и Дж. Максвеллом, в пространстве, где находится электрический заряд, существует электрическое поле.

Электростатическое поле — особый вид материи, ее источником являются неподвижные относительно рассматриваемой инерциальной системы отсчета (ИСО) заряды, посредством которой осуществляется их взаимодействие.

Таким образом, электростатическое поле — материально. Оно непрерывно в пространстве. Исходя из современных представлений, неподвижная заряженная частица является источником электростатического поля, а наличие поля — признаком существования самой заряженной частицы. Взаимодействие электрических зарядов сводится к следующему: поле заряда q1 действует на заряд q2, а поле заряда q2 действует на заряд q1. Эти взаимодействия передаются не мгновенно, а с конечной скоростью, равной скорости света с = 300000 км/с. Электрическое поле, создаваемое неподвижными электрическими зарядами, относительно рассматриваемой ИСО называется электростатическим.

Мы не можем непосредственно воспринимать электростатическое поле с помощью наших органов чувств. О существовании электростатического поля мы можем судить по его действиям. Электростатическое поле заряда действует с некоторой силой на любой другой заряд, оказавшийся в поле данного заряда.

Сила, с которой электростатическое поле действует на внесенный в него электрический заряд, называется электрической силой.

Действие электростатического поля на заряд зависит от расположения заряда в этом поле.

Если есть несколько заряженных тел, расположенных в различных точках пространства, то в любой точке этого пространства будет проявляться совместное действие всех зарядов, т.е. электростатического поля, создаваемого всеми этими заряженными телами.

Литература

Аксенович Л. А. Физика в средней школе: Теория. Задания. Тесты: Учеб. пособие для учреждений, обеспечивающих получение общ. сред, образования / Л. А. Аксенович, Н.Н.Ракина, К. С. Фарино; Под ред. К. С. Фарино. — Мн.: Адукацыя i выхаванне, 2004. — C. 214-215.

www.physbook.ru

Тема 1. Электростатическое поле и его источники — КиберПедия

ОСНОВНЫЕ ОПРЕДЕЛЕНИЯ, ЗАКОНЫ И ФОРМУЛЫ

(содержание тестовых заданий)



Часть 2. ЭЛЕКТРОМАГНЕТИЗМ



МОСКВА — 2012



Часть 2. ЭЛЕКТРОМАГНЕТИЗМ



НАЗВАНИЯ РАЗДЕЛОВ



6.ЭЛЕКТРОСТАТИЧЕСКОЕ ПОЛЕ



7 ПОСТОЯННЫЙ ТОК. ЭЛЕКТРИЧЕСКОЕ ПОЛЕ в ВЕЩЕСТВЕ



8. МАГНИТНОЕ ПОЛЕ



9. ЭЛЕКТРОМАГНИТНОЕ ПОЛЕ



10. ЭЛЕКТРОМАГНИТНЫЕ ВОЛНЫ



Раздел 6.ЭЛЕКТРОСТАТИЧЕСКОЕ ПОЛЕ



Тема 1. Электростатическое поле и его источники

П. 1. Электрический заряд. Объемная плотность заряда

П. 2. Электростатическое поле. Линии поля. Принцип суперпозиции

П. 3. Напряженность электрического поля. Закон Кулона

П. 4. Потенциал электрического поля



Тема 2. Поток и циркуляция электрического поля

П. 1. Поток электрического поля

П. 2. Циркуляция электрического поля

П. 3. Закон Гаусса для электрического поля

П. 4. Схема решения задач с использованием закона Гаусса

П. 5. Расчет напряженности электрического поля заряженной нити



Тема 3. Проводники в электрическом поле

П. 1. Проводники в электрическом поле. Электростатическая индукция

П. 2. Электроемкость тела. Емкость шара

П. 3. Взаимная емкость. Емкость плоского конденсатора





Тема 1. Электростатическое поле и его источники



1. СОХРАНЯЕМОСТЬ ЗАРЯДА ОЗНАЧАЕТ, ЧТО СУММАРНЫЙ ЗАРЯД В ИЗОЛИРОВАННОЙ СИСТЕМЕ НЕ МЕНЯЕТСЯ.



2. ОБЪЕМНАЯ ПЛОТНОСТЬ ЗАРЯДОВ ОПРЕДЕЛЯЕТСЯ ФОРМУЛОЙ

r = dQ / dV .



3. ЛИНИЕЙ ПОЛЯ НАЗЫВАЕТСЯ ГЕОМЕТРИЧЕСКОЕ МЕСТО ТОЧЕК, В КАЖДОЙ ИЗ КОТОРЫХ ВЕКТОР НАПРЯЖЕННОСТИ НАПРАВЛЕН ПО КАСАТЕЛЬНОЙ К ЛИНИИ ПОЛЯ.



4. НАПРЯЖЕННОСТЬ ЕСТЬ ВЕКТОРНАЯ ХАРАКТЕРИСТИКА ЭЛЕКТРОСТАТИЧЕСКОГО ПОЛЯ, ЧИСЛЕННО РАВНАЯ СИЛЕ, ДЕЙСТВУЮЩЕЙ НА ЕДИНИЧНЫЙ ЗАРЯД .



5. НАПРЯЖЕННОСТЬ в ТОЧКЕ с РАДИУС-ВЕКТОРОМ ЭЛЕКТРИЧЕСКОГО ПОЛЯ, СОЗДАННОГО ТОЧЕЧНЫМ ЗАРЯДОМ q, РАСПОЛОЖЕННЫМ в НАЧАЛЕ СИСТЕМЫ КООРДИНАТ, по ВЕЛИЧИНЕ РАВНА

q

Е = ———— .

4p e e0 r2



6. ПОТЕНЦИАЛ ЕСТЬ СКАЛЯРНАЯ ХАРАКТЕРИСТИКА ЭЛЕКТРОСТАТИЧЕСКОГО ПОЛЯ, ЧИСЛЕННО РАВНАЯ РАБОТЕ по ПЕРЕМЕЩЕНИЮ ЕДИНИЧНОГО, ПОЛОЖИТЕЛЬНОГО ЗАРЯДА из ДАННОЙ ТОЧКИ в ФИКСИРОВАННУЮ ТОЧКУ 0, в КОТОРОЙ ПОТЕНЦИАЛ ПРИНЯТ ЗА 0.



7. ПОТЕНЦИАЛ в ТОЧКЕ С РАДИУС-ВЕКТОРОМ ЭЛЕКТРИЧЕСКОГО ПОЛЯ, СОЗДАННОГО ТОЧЕЧНЫМ ЗАРЯДОМ q, РАСПОЛОЖЕННЫМ в НАЧАЛЕ КООРДИНАТ, РАВЕН

q

j = ———— .

4p e e0 r



Тема 2. Поток и циркуляция электрического поля



8. ПОТОК НАПРЯЖЕННОСТИ ЭЛЕКТРИЧЕСКОГО ПОЛЯ

Фе = .



9. ЦИРКУЛЯЦИЯ НАПРЯЖЕННОСТИ ЭЛЕКТРИЧЕСКОГО ПОЛЯ

Се = .



10. ЗАКОН ГАУССА ДЛЯ ЭЛ.СТАТИЧЕСКОГО ПОЛЯ:



= r dV.



11. При решении задачи о поле заряженной нити в качестве поверхности интегрирования Sо выбирается цилиндр с радиусом, равным расстоянию до точки наблюдения , осью которого является нить.



12. Напряженность поля на расстоянии r от заряженной нити по величине равна

l

Е(r) = ——— .

2p ee0 r



Тема 2.Примеры расчета магнитного поля



8. ЗАКОН ЦИРКУЛЯЦИИ МАГНИТНОГО ПОЛЯ: = m0 .



9. НА ПОВЕРХНОСТИ ПРОВОДА ДИАМЕТРОМ 1 мм С ТОКОМ ___ А ИНДУКЦИЯ МАГНИТНОГО ПОЛЯ РАВНА 1 мТл .

УКАЗАНИЯ: ИСПОЛЬЗУЙТЕ ФОРМУЛУ ИНДУКЦИИ МАГНИТНОГО ПОЛЯ ПРЯМОГО БЕСКОНЕЧНО ДЛИННОГО ПРОВОДНИКА С ТОКОМ.

ВЕЛИЧИНА МАГНИТНОЙ ПОСТОЯННОЙ РАВНА 4p·10-7 Гн/м.



10. ВНУТРИ СОЛЕНОИДА, НАМОТАННОГО В ОДИН СЛОЙ ПРОВОДОМ ДИАМЕТРОМ 1 мм, ПО КОТОРОМУ ТЕЧЕТ ТОК 5 А, ИНДУКЦИЯ МАГНИТНОГО ПОЛЯ РАВНА ____ мТл .

УКАЗАНИЯ: ИСПОЛЬЗУЙТЕ для РАСЧЕТА ФОРМУЛУ МАГНИТНОГО ПОЛЯ ВНУТРИ БЕСКОНЕЧНО ДЛИННОГО СОЛЕНОИДА. ПО ИЗВЕСТНОМУ ДИАМЕТРУ ПРОВОДА ОПРЕДЕЛИТЕ КОЛИЧЕСТВО ВИТКОВ на ЕДИНИЦУ ДЛИНЫ. ПРИ ВВОДЕ ОТВЕТА ОБРАТИТЕ ВНИМАНИЕ на РАЗМЕРНОСТЬ.

ВЕЛИЧИНА МАГНИТНОЙ ПОСТОЯННОЙ РАВНА 4p·10-7 Гн/м.



11. В ЦЕНТРЕ ВИТКА РАДИУСА 10 см, ИМЕЮЩЕГО МАГНИТНЫЙ МОМЕНТ 0.012 А·м МАГНИТНОЕ ПОЛЕ РАВНО ___ мкТл .



УКАЗАНИЯ: ИСПОЛЬЗУЙТЕ ФОРМУЛЫ для ИНДУКЦИИ МАГНИТНОГО ПОЛЯ в ЦЕНТРЕ КРУГОВОГО ВИТКА с ТОКОМ и ФОРМУЛУ МАГНИТНОГО МОМЕНТА ВИТКА с ТОКОМ. ОБРАТИТЕ ВНИМАНИЕ НА РАЗМЕРНОСТЬ ОТВЕТА.

ВЕЛИЧИНА МАГНИТНОЙ ПОСТОЯННОЙ РАВНА 4p·10-7 Гн/м.



Тема 1.Законы индукции



1 Общий вид закона индукции: C0 = const (F) .



2 ЗАКОН МАГНИТОЭЛЕКТРИЧЕСКОЙ ИНДУКЦИИ в ВАКУУМЕ:

C0m = m0 e0е) .



3. ЗАКОН ЭЛЕКТРОМАГНИТНОЙ ИНДУКЦИИ:

C0e = — (Фm) .



4 ЗАКОН ЭЛЕКТРОМАГНИТНОЙ ИНДУКЦИИ для ПРОВОДЯЩЕГО КОНТУРА: eИНД = — .

5 ЗАКОН САМОИНДУКЦИИ: ЭДС САМОИНДУКЦИИ eС.И. = — L (I) .



6 Формула индуктивности соленоида: L = m0 V n2 .



7 Закон взаимной индукции: eИНД.1 = — L12 (I2)



Тема 3.Колебательный контур





12 ФОРМУЛА КВАДРАТА РЕЗОНАНСНОЙ ЧАСТОТЫ ПОСЛЕДОВАТЕЛЬНОГО КОЛЕБАТЕЛЬН. КОНТУРА: = — 2 b2 .



13 ФОРМУЛА КВАДРАТА ХАРАКТЕРИСТИЧЕСКОГО СОПРОТИВЛЕНИЯ КОНТУРА: r2 = L / С .



14 ФОРМУЛА КВАДРАТА РЕЗОНАНСНОЙ ЧАСТОТЫ ПАРАЛЛЕЛЬНОГО КОЛЕБАТЕЛЬНОГО КОНТУРА: = — 4 b2 .



ОСНОВНЫЕ ОПРЕДЕЛЕНИЯ, ЗАКОНЫ И ФОРМУЛЫ

(содержание тестовых заданий)



Часть 2. ЭЛЕКТРОМАГНЕТИЗМ



МОСКВА — 2012



Часть 2. ЭЛЕКТРОМАГНЕТИЗМ



НАЗВАНИЯ РАЗДЕЛОВ



6.ЭЛЕКТРОСТАТИЧЕСКОЕ ПОЛЕ



7 ПОСТОЯННЫЙ ТОК. ЭЛЕКТРИЧЕСКОЕ ПОЛЕ в ВЕЩЕСТВЕ



8. МАГНИТНОЕ ПОЛЕ



9. ЭЛЕКТРОМАГНИТНОЕ ПОЛЕ



10. ЭЛЕКТРОМАГНИТНЫЕ ВОЛНЫ



Раздел 6.ЭЛЕКТРОСТАТИЧЕСКОЕ ПОЛЕ



Тема 1. Электростатическое поле и его источники

П. 1. Электрический заряд. Объемная плотность заряда

П. 2. Электростатическое поле. Линии поля. Принцип суперпозиции

П. 3. Напряженность электрического поля. Закон Кулона

П. 4. Потенциал электрического поля



Тема 2. Поток и циркуляция электрического поля

П. 1. Поток электрического поля

П. 2. Циркуляция электрического поля

П. 3. Закон Гаусса для электрического поля

П. 4. Схема решения задач с использованием закона Гаусса

П. 5. Расчет напряженности электрического поля заряженной нити



Тема 3. Проводники в электрическом поле

П. 1. Проводники в электрическом поле. Электростатическая индукция

П. 2. Электроемкость тела. Емкость шара

П. 3. Взаимная емкость. Емкость плоского конденсатора





Тема 1. Электростатическое поле и его источники



1. СОХРАНЯЕМОСТЬ ЗАРЯДА ОЗНАЧАЕТ, ЧТО СУММАРНЫЙ ЗАРЯД В ИЗОЛИРОВАННОЙ СИСТЕМЕ НЕ МЕНЯЕТСЯ.



2. ОБЪЕМНАЯ ПЛОТНОСТЬ ЗАРЯДОВ ОПРЕДЕЛЯЕТСЯ ФОРМУЛОЙ

r = dQ / dV .



3. ЛИНИЕЙ ПОЛЯ НАЗЫВАЕТСЯ ГЕОМЕТРИЧЕСКОЕ МЕСТО ТОЧЕК, В КАЖДОЙ ИЗ КОТОРЫХ ВЕКТОР НАПРЯЖЕННОСТИ НАПРАВЛЕН ПО КАСАТЕЛЬНОЙ К ЛИНИИ ПОЛЯ.



4. НАПРЯЖЕННОСТЬ ЕСТЬ ВЕКТОРНАЯ ХАРАКТЕРИСТИКА ЭЛЕКТРОСТАТИЧЕСКОГО ПОЛЯ, ЧИСЛЕННО РАВНАЯ СИЛЕ, ДЕЙСТВУЮЩЕЙ НА ЕДИНИЧНЫЙ ЗАРЯД .



5. НАПРЯЖЕННОСТЬ в ТОЧКЕ с РАДИУС-ВЕКТОРОМ ЭЛЕКТРИЧЕСКОГО ПОЛЯ, СОЗДАННОГО ТОЧЕЧНЫМ ЗАРЯДОМ q, РАСПОЛОЖЕННЫМ в НАЧАЛЕ СИСТЕМЫ КООРДИНАТ, по ВЕЛИЧИНЕ РАВНА

q

Е = ———— .

4p e e0 r2



6. ПОТЕНЦИАЛ ЕСТЬ СКАЛЯРНАЯ ХАРАКТЕРИСТИКА ЭЛЕКТРОСТАТИЧЕСКОГО ПОЛЯ, ЧИСЛЕННО РАВНАЯ РАБОТЕ по ПЕРЕМЕЩЕНИЮ ЕДИНИЧНОГО, ПОЛОЖИТЕЛЬНОГО ЗАРЯДА из ДАННОЙ ТОЧКИ в ФИКСИРОВАННУЮ ТОЧКУ 0, в КОТОРОЙ ПОТЕНЦИАЛ ПРИНЯТ ЗА 0.



7. ПОТЕНЦИАЛ в ТОЧКЕ С РАДИУС-ВЕКТОРОМ ЭЛЕКТРИЧЕСКОГО ПОЛЯ, СОЗДАННОГО ТОЧЕЧНЫМ ЗАРЯДОМ q, РАСПОЛОЖЕННЫМ в НАЧАЛЕ КООРДИНАТ, РАВЕН

q

j = ———— .

4p e e0 r



cyberpedia.su

Электрическое поле – FIZI4KA

Электродинамика – раздел физики, изучающий свойства и взаимодействия электрических зарядов, осуществляемые посредством электромагнитного поля.

Электростатикой называется раздел электродинамики, в котором рассматриваются свойства и взаимодействия неподвижных электрически заряженных тел или частиц.

Электромагнитное взаимодействие – это взаимодействие между электрически заряженными частицами или макротелами.

Точечный заряд – заряженное тело, размер которого мал по сравнению с расстоянием, на котором оценивается его действие.

Электризация тел

Электризация – процесс сообщения телу электрического заряда, т. е. нарушение его электрической нейтральности. Процесс электризации представляет собой перенесение с одного тела на другое электронов или ионов. В результате электризации тело получает возможность участвовать в электромагнитном взаимодействии.

Способы электризации:

  • трением, – например, электризация эбонитовой палочки при трении о мех. При тесном соприкосновении двух тел часть электронов переходит с одного тела на другое; в результате этого на поверхности у одного из тел создается недостаток электронов и тело получает положительный заряд, а у другого – избыток, и тело заряжается отрицательно. Величины зарядов тел одинаковы;
  • через влияние (электростатическая индукция) – тело остается электрически нейтральным, электрические заряды внутри него перераспределяются так, что разные части тела приобретают разные по знаку заряды;
  • при соприкосновении заряженного и незаряженного тела – заряд при этом распределяется между этими телами пропорционально их размерам. Если размеры тел одинаковы, то заряд распределяется между ними поровну;
  • при ударе;
  • под действием излучения – под действием света с поверхности проводника могут вырываться электроны, при этом проводник приобретает положительный заряд.

Взаимодействие зарядов. Два вида зарядов

Электрический заряд – скалярная физическая величина, характеризующая способность тела участвовать в электромагнитных взаимодействиях.

Обозначение – ​\( q \)​, единица измерения в СИ – кулон (Кл).

Существуют два вида электрических зарядов: положительный и отрицательный. Наименьший отрицательный заряд имеет электрон (–1,6·10-19 Кл), наименьший положительный заряд (1,6·10-19 Кл) – протон. Минимальный заряд, который может быть сообщен телу, равен заряду электрона (элементарный заряд). Если тело имеет избыточные (лишние) электроны, то тело заряжено отрицательно, если у тела недостаток электронов, то тело заряжено положительно.

Величина заряда тела будет равна

где ​\( N \)​ — число избыточных или недостающих электронов;
​\( e \)​ — элементарный заряд, равный 1,6·10-19 Кл.

Важно!
Частица может не иметь заряда, но заряд без частицы не существует.

Электрические заряды взаимодействуют:

  • заряды одного знака отталкиваются:

  • заряды противоположных знаков притягиваются:

Прибор для обнаружения электрического заряда называется электроскоп. Основная часть прибора – металлический стержень, на котором закреплены два листочка металлической фольги, помещенные в стеклянный сосуд. При соприкосновении заряженного тела со стержнем электроскопа заряды распределяются между листочками фольги. Так как заряд листочков одинаков по знаку, они отталкиваются.

Для измерения зарядов можно использовать и электрометр. Основные части его – металлический стержень и стрелка, которая может вращаться вокруг горизонтальной оси. Стержень со стрелкой закреплен в пластмассовой втулке и помещен в металлический корпус, закрытый стеклянными крышками. При соприкосновении заряженного тела со стержнем стержень и стрелка получают электрические заряды одного знака. Стрелка поворачивается на некоторый угол.

Закон сохранения электрического заряда

Систему называют замкнутой (электрически изолированной), если в ней не происходит обмена зарядами с окружающей средой.

В любой замкнутой (электрически изолированной) системе сумма электрических зарядов остается постоянной при любых взаимодействиях внутри нее.

Полный электрический заряд ​\( (q) \)​ системы равен алгебраической сумме ее положительных и отрицательных зарядов ​\( (q_1, q_2 … q_N) \)​:

Важно!
В природе не возникают и не исчезают заряды одного знака: положительный и отрицательный заряды могут взаимно нейтрализовать друг друга, если они равны по модулю.

Закон Кулона

Закон Кулона был открыт экспериментально: в опытах с использованием крутильных весов измерялись силы взаимодействия заряженных шаров.

Закон Кулона формулируется так:
сила взаимодействия ​\( F \)​ двух точечных неподвижных электрических зарядов в вакууме прямо пропорциональна их модулям ​\( q_1 \)​ и \( q_2 \) и обратно пропорциональна квадрату расстояния между ними ​\( r \)​:

где ​\( k=\frac{1}{4\pi\varepsilon_0}=9\cdot10^9 \)​ (Н·м2)/Кл2 – коэффициент пропорциональности,
​\( \varepsilon_0=8.85\cdot10^{-12} \)​ Кл2/(Н·м2) – электрическая постоянная.

Коэффициент ​\( k \)​ численно равен силе, с которой два точечных заряда величиной 1 Кл каждый взаимодействуют в вакууме на расстоянии 1 м.

Сила Кулона направлена вдоль прямой, соединяющей взаимодействующие заряды. Заряды взаимодействуют друг с другом с силами, равными по величине и противоположными по направлению.

Значение силы Кулона зависит от среды, в которой они находятся. В этом случае формула закона:

где ​\( \varepsilon \)​ – диэлектрическая проницаемость среды.

Закон Кулона применим к взаимодействию

  • неподвижных точечных зарядов;
  • равномерно заряженных тел сферической формы.

В этом случае ​\( r \)​ – расстояние между центрами сферических поверхностей.

Важно!
Если заряженное тело протяженное, то его необходимо разбить на точечные заряды, рассчитать силы их попарного взаимодействия и найти равнодействующую этих сил (принцип суперпозиции).

Действие электрического поля на электрические заряды

Электрическое поле – это особая форма материи, существующая вокруг электрически заряженных тел.

Впервые понятие электрического поля было введено Фарадеем. Он объяснял взаимодействие зарядов следующим образом: каждый заряд создает вокруг себя электрическое поле, которое с некоторой силой действует на другой заряд.

Свойства электрического поля заключаются в том, что оно:

  • материально;
  • создается зарядом;
  • обнаруживается по действию на заряд;
  • непрерывно распределено в пространстве;
  • ослабевает с увеличением расстояния от заряда.

Действие заряженного тела на окружающие тела проявляется в виде сил притяжения и отталкивания, стремящихся поворачивать и перемещать эти тела по отношению к заряженному телу.

Силу, с которой электрическое поле действует на заряд, можно рассчитать по формуле:

где ​\( \vec{E} \)​ – напряженность электрического поля, ​\( q \)​ – заряд.

Решение задач о точечных зарядах и системах, сводящихся к ним, основано на применении законов механики с учетом закона Кулона и вытекающих из него следствий.

Алгоритм решения задач о точечных зарядах и системах, сводящихся к ним:

  • сделать рисунок; указать силы, действующие на точечный заряд, помещенный в электрическое поле;
  • записать для заряда условие равновесия или основное уравнение динамики материальной точки;
  • выразить силы электрического взаимодействия через заряды и поля и подставить эти выражения в исходное уравнение;
  • если при взаимодействии заряженных тел между ними происходит перераспределение зарядов, к составленному уравнению добавить уравнение закона сохранения зарядов;
  • записать математически все вспомогательные условия;
  • решить полученную систему уравнений относительно неизвестной величины;
  • проверить решение

Напряженность электрического поля

Напряженность электрического поля ​\( \vec{E} \)​ – векторная физическая величина, равная отношению силы ​\( F \)​, действующей на пробный точечный заряд, к величине этого заряда ​\( q \)​:

Обозначение – \( \vec{E} \), единица измерения в СИ – Н/Кл или В/м.

Напряженность поля точечного заряда в вакууме вычисляется по формуле:

где \( k=\frac{1}{4\pi\varepsilon_0}=9\cdot10^9 \) (Н·м2)/Кл2,
​\( q_0 \)​ – заряд, создающий поле,
​\( r \)​ – расстояние от заряда, создающего поле, до данной точки.

Напряженность поля точечного заряда в среде вычисляется по формуле:

где ​\( \varepsilon \)​ – диэлектрическая проницаемость среды.

Важно!
Напряженность электрического поля не зависит от величины пробного заряда, она определяется величиной заряда, создающего поле.

Направление вектора напряженности в данной точке совпадает с направлением силы, с которой поле действует на положительный пробный заряд, помещенный в эту точку.

Линией напряженности электрического поля называется линия, касательная к которой в каждой точке направлена вдоль вектора напряженности ​\( \vec{E} \)​.

Линии напряженности электростатического поля начинаются на положительных электрических зарядах и заканчиваются на отрицательных электрических зарядах или уходят в бесконечность от положительного заряда и приходят из бесконечности к отрицательному заряду.

Распределение линий напряженности вокруг положительного и отрицательного точечных зарядов показано на рисунке.

Определяя направление вектора ​\( \vec{E} \)​ в различных точках пространства, можно представить картину распределения линий напряженности электрического поля.

Поле, в котором напряженность одинакова по модулю и направлению в любой точке, называется однородным электрическим полем. Однородным можно считать электрическое поле между двумя разноименно заряженными металлическими пластинами. Линии напряженности в однородном электрическом поле параллельны друг другу.

Принцип суперпозиции электрических полей

Каждый электрический заряд создает в пространстве электрическое поле независимо от наличия других электрических зарядов.

Принцип суперпозиции электрических полей: напряженность электрического поля системы ​\( N \)​ зарядов равна векторной сумме напряженностей полей, создаваемых каждым из них в отдельности:

Электрические поля от разных источников существуют в одной точке пространства и действуют на заряд независимо друг от друга.

Потенциальность электростатического поля

Электрическое поле с напряженностью ​\( \vec{E} \)​ при перемещении заряда ​\( q \)​ совершает работу. Работа ​\( A \)​ электростатического поля вычисляется по формуле:

где ​\( d \)​ – расстояние, на которое перемещается заряд,
​\( \alpha \)​ – угол между векторами напряженности электрического поля и перемещения заряда.

Важно!
Эта формула применима для нахождения работы только в однородном электростатическом поле.

Работа сил электростатического поля при перемещении заряда из одной точки поля в другую не зависит от формы траектории, а определяется только начальным и конечным положением заряда.

Потенциальным называется поле, работа сил которого по перемещению заряда по замкнутой траектории равна нулю.

Важно!
Работа сил электростатического поля при перемещении заряда по любой замкнутой траектории равна нулю. Электростатическое поле является потенциальным.

Работа электростатического поля по перемещению заряда равна изменению потенциальной энергии, взятому с противоположным знаком. В электродинамике энергию принято обозначать буквой ​\( W \)​, так как буквой ​\( E \)​ обозначают напряженность поля:

Потенциальная энергия заряда ​\( q \)​, помещенного в электростатическое поле, пропорциональна величине этого заряда. Потенциальная энергия взаимодействия зарядов вычисляется относительно нулевого уровня (аналогично потенциальной энергии поля силы тяжести). Выбор нулевого уровня потенциальной энергии определяется исходя из соображений удобства при решении задачи.

Потенциал электрического поля. Разность потенциалов

Потенциал – скалярная физическая величина, равная отношению потенциальной энергии электрического заряда в электростатическом поле к величине этого заряда.

Обозначение – ​\( \varphi \)​, единица измерения в СИ – вольт (В).

Потенциал \( \varphi \) является энергетической характеристикой электростатического поля.

Разность потенциалов численно равна работе, которую совершает электрическая сила при перемещении единичного положительного заряда между двумя точками поля:

Обозначение – ​\( \Delta\varphi \)​, единица измерения в СИ – вольт (В).

Иногда разность потенциалов обозначают буквой ​\( U \)​ и называют напряжением.

Важно!
Разность потенциалов \( \Delta\varphi=\varphi_1-\varphi_2 \), а не изменение потенциала \( \Delta\varphi=\varphi_2-\varphi_1 \). Тогда работа электростатического поля равна:

Важно!
Эта формула позволяет вычислить работу электростатических сил в любом поле.

В электростатике часто вычисляют потенциал относительно бесконечно удаленной точки. В этом случае потенциал поля в данной точке равен работе, которую совершают электрические силы при удалении единичного положительного заряда из данной точки в бесконечность.

Потенциал поля точечного заряда ​\( q \)​ в точке, удаленной от него на расстояние ​\( r \)​, вычисляется по формуле:

Для наглядного представления электрического поля используют эквипотенциальные поверхности.

Важно!
Внутри проводящего шара потенциал всех точек внутри шара равен потенциалу поверхности шара и вычисляется по формуле потенциала точечного заряда (​\( r =R \)​, где ​\( R \)​ – радиус шара). Напряженность поля внутри шара равна нулю.

Эквипотенциальной поверхностью, или поверхностью равного потенциала, называется поверхность, во всех точках которой потенциал имеет одинаковое значение.

Свойства эквипотенциальных поверхностей

  • Вектор напряженности перпендикулярен эквипотенциальным поверхностям и направлен в сторону убывания потенциала.
  • Работа по перемещению заряда по эквипотенциальной поверхности равна нулю.

В случае однородного поля эквипотенциальные поверхности представляют собой систему параллельных плоскостей. Для точечного заряда эквипотенциальные поверхности представляют собой концентрические окружности.

Разность потенциалов и напряженность связаны формулой:

Из принципа суперпозиции полей следует принцип суперпозиции потенциалов:

Потенциал результирующего поля равен сумме потенциалов полей отдельных зарядов.

Важно!
Потенциалы складываются алгебраически, а напряженности – по правилу сложения векторов.

Решение задач о точечных зарядах и системах, сводящихся к ним, основано на применении законов сохранения, теоремы об изменении кинетической энергии заряда с учетом работы электростатических сил.

Алгоритм решения таких задач:

  • установить характер и особенности электростатических взаимодействий объектов системы;
  • ввести характеристики (силовые и энергетические) этих взаимодействий, сделать рисунок;
  • записать законы сохранения и движения для объектов;
  • выразить энергию электростатического взаимодействия через заряды, потенциалы, напряженности;
  • составить систему уравнений и решить ее относительно искомой величины;
  • проверить решение.

Проводники в электрическом поле

Проводниками называют вещества, в которых может происходить упорядоченное перемещение электрических зарядов, т. е. протекать электрический ток.

Проводниками являются металлы, водные растворы солей, кислот, ионизованные газы. В проводниках есть свободные электрические заряды. В металлах валентные электроны взаимодействующих друг с другом атомов становятся свободными.

Если металлический проводник поместить в электрическое поле, то под его действием свободные электроны проводника начнут перемещаться в направлении, противоположном направлению напряженности поля. В результате на одной поверхности проводника появится избыточный отрицательный заряд, а на противоположной – избыточный положительный заряд.

Эти заряды создают внутри проводника внутреннее электрическое поле, вектор напряженности которого направлен противоположно вектору напряженности внешнего поля. Под действием внешнего электростатического поля электроны проводимости в металлическом проводнике перераспределяются так, что напряженность результирующего поля в любой точке внутри проводника равна нулю. Электрические заряды расположены на поверхности проводника.

Важно!
Если внутри проводника есть полость, то напряженность в ней будет равна нулю независимо от того, какое поле имеется вне проводника и как заряжен проводник. Внутренняя полость в проводнике экранирована (защищена) от внешних электростатических полей. На этом основана электростатическая защита.

Явление перераспределения зарядов во внешнем электростатическом поле называется электростатической индукцией.

Заряды, разделенные электростатическим полем, взаимно компенсируют друг друга, если проводник удалить из поля. Если такой проводник разрезать, не вынося из поля, то его части будут иметь заряды разных знаков.

Важно!
Во всех точках поверхности проводника вектор напряженности направлен перпендикулярно к его поверхности. Поверхность проводника является эквипотенциальной (потенциалы всех точек поверхности проводника равны).

Диэлектрики в электрическом поле

Диэлектриками называют вещества, не проводящие электрический ток. Диэлектриками являются стекло, фарфор, резина, дистиллированная вода, газы.

В диэлектриках нет свободных зарядов, все заряды связаны. В молекуле диэлектрика суммарный отрицательный заряд электронов равен положительному заряду ядра. Различают полярные и неполярные диэлектрики.

В молекулах полярных диэлектриков ядра и электроны расположены так, что центры масс положительных и отрицательных зарядов не совпадают и находятся на некотором расстоянии друг от друга. То есть молекулы представляют собой диполи независимо от наличия внешнего электрического поля. В отсутствие внешнего электрического поля из-за теплового движения молекул диполи расположены хаотично, поэтому суммарная напряженность поля всех диполей диэлектрика равна нулю.

Если в отсутствие внешнего электрического поля центры масс положительных и отрицательных зарядов в молекуле диэлектрика совпадают, то он называется неполярным. Пример такого диэлектрика – молекула водорода. Если такой диэлектрик поместить во внешнее электрическое поле, то направления векторов сил, действующих на положительные и отрицательные заряды, будут противоположными. В результате молекула деформируется и превращается в диполь. При внесении диэлектрика в электрическое поле происходит его поляризация.

Поляризация диэлектрика – процесс смещения в противоположные стороны разноименных связанных зарядов, входящих в состав атомов и молекул вещества в электрическом поле.

Если диэлектрик неполярный, то в его молекулах происходит смещение положительных и отрицательных зарядов. На поверхности диэлектрика появятся поверхностные связанные заряды. Связанными эти заряды называют потому, что они не могут свободно перемещаться отдельно друг от друга.

Внутри диэлектрика суммарный заряд равен нулю, а на поверхностях заряды не скомпенсированы и создают внутри диэлектрика поле, вектор напряженности которого направлен противоположно вектору напряженности внешнего поля. Это значит, что внутри диэлектрика поле имеет меньшую напряженность, чем в вакууме.

Физическая величина, равная отношению модуля напряженности электрического поля в вакууме к модулю напряженности электрического поля в однородном диэлектрике, называется диэлектрической проницаемостью вещества:

В полярном диэлектрике во внешнем электрическом поле происходит поворот диполей, и они выстраиваются вдоль линий напряженности.

Если внесенный в электрическое поле диэлектрик разрезать, то его части будут электрически нейтральны.

Электрическая емкость. Конденсатор

Электрическая емкость (электроемкость) – скалярная физическая величина, характеризующая способность уединенного проводника удерживать электрический заряд.

Обозначение – ​\( C \)​, единица измерения в СИ – фарад (Ф).

Уединенный проводник – это проводник, удаленный от других проводников и заряженных тел.

Фарад – электроемкость такого уединенного проводника, потенциал которого изменяется на 1 В при сообщении ему заряда 1 Кл:

Формула для вычисления электроемкости:

где ​\( q \)​ – заряд проводника, ​\( \varphi \)​ – его потенциал.

Электроемкость зависит от его линейных размеров и геометрической формы. Электроемкость не зависит от материала проводника и его агрегатного состояния. Электроемкость проводника прямо пропорциональна диэлектрической проницаемости среды, в которой он находится.

Конденсатор – это система из двух проводников, разделенных слоем диэлектрика, толщина которого мала по сравнению с размерами проводников.

Проводники называют обкладками конденсатора. Заряды обкладок конденсатора равны по величине и противоположны по знаку заряда. Электрическое поле сосредоточено между обкладками конденсатора. Конденсаторы используют для накопления электрических зарядов.

Электроемкость конденсатора рассчитывается по формуле:

где ​\( q \)​ – модуль заряда одной из обкладок,
​\( U \)​ – разность потенциалов между обкладками.

Электроемкость конденсатора зависит от линейных размеров и геометрической формы и расстояния между проводниками. Электроемкость конденсатора прямо пропорциональна диэлектрической проницаемости вещества между проводниками.

Плоский конденсатор представляет две параллельные пластины площадью ​\( S \)​, находящиеся на расстоянии ​\( d \)​ друг от друга.

Электроемкость плоского конденсатора:

где ​\( \varepsilon \)​ – диэлектрическая проницаемость вещества между обкладками,
\( \varepsilon_0 \) – электрическая постоянная.

На электрической схеме конденсатор обозначается:

Виды конденсаторов:

  • по типу диэлектрика – воздушный, бумажный и т. д.;
  • по форме – плоский, цилиндрический, сферический;
  • по электроемкости – постоянной и переменной емкости.

Конденсаторы можно соединять между собой.

Параллельное соединение конденсаторов

При параллельном соединении конденсаторы соединяются одноименно заряженными обкладками. Напряжения конденсаторов равны:

Общая емкость:

Последовательное соединение конденсаторов

При последовательном соединении конденсаторов соединяют их разноименно заряженные обкладки.

Заряды конденсаторов при таком соединении равны:

Общее напряжение:

Величина, обратная общей емкости:

При таком соединении общая емкость всегда меньше емкостей отдельных конденсаторов.

Важно!
Если конденсатор подключен к источнику тока, то разность потенциалов между его обкладками не изменяется при изменении электроемкости и равна напряжению источника. Если конденсатор заряжен до некоторой разности потенциалов и отключен от источника тока, то его заряд не изменяется при изменении электроемкости.

Применение конденсаторов
Конденсаторы используются в радиоэлектронных приборах как накопители заряда, для сглаживания пульсаций в выпрямителях переменного тока.

Энергия электрического поля конденсатора

Энергия заряженного конденсатора равна работе внешних сил, которую необходимо затратить, чтобы зарядить конденсатор.

Электрическая энергия конденсатора сосредоточена в пространстве между обкладками конденсатора, то есть в электрическом поле, поэтому ее называют энергией электрического поля. Формулы для вычисления энергии электрического поля:

Так как напряженность электрического поля прямо пропорциональна напряжению, то энергия электрического поля конденсатора пропорциональна квадрату напряженности.

Плотность энергии электрического поля:

где ​\( V \)​ – объем пространства между обкладками конденсатора.

Плотность энергии не зависит от параметров конденсатора, а определяется только напряженностью электрического поля.

Основные формулы раздела «Электрическое поле»

Электрическое поле

5 (100%) 1 vote

fizi4ka.ru

Электростатическое поле

1

суммарный заряд электрически изолированной системы не может изменятся. Система называется эл. изолированной, если через ограничивающую её поверхность не могут проникать заряженные частицы. Точечным зарядом называется заряженное тело, размерами которого можно пренебречь по сравнению с расстояниями от этого тела до других тел, несущих эл.заряд.

Закон Кулона: сила взаимодействия двух неподвижных, точечных зарядов пропорциональна величине каждого из зарядов и обратно пропорциональна квадрату расстояния между ними.

где k – коэффициент пропорциональности, е12 – единичный вектор имеющий направление от заряда q1 к заряду q2

поле, созданное неподвижными в пространстве и неизменными во времени электрическими зарядами (при отсутствии электрических токов).

  • Напряженность электростатического поля

есть физическая величина, определяемая силой, которая действует на пробный единичный положительный заряд, помещенный в эту точку поля: (1) Как следует из формулы (1) и закона Кулона, напряженность поля точечного заряда в вакууме или (2)

  • Силовая линия

это кривая, касательная к которой в любой точке совпадает по направлению с вектором, характеризующим данное поле в этой точке. (Силовые линии электростатического поля всегда незамкнуты: они начинаются на положительных зарядах и оканчиваются на отрицательных)

2

  • Принцип суперпозиции.

Напряжённость поля системы зарядов равна векторной сумме напряжённостей полей, которые создавал бы каждый из зарядов системы в отдельности.

Выделим малую площадку площадью ΔS, ориентация которой задается единичным вектором нормали (рис. 157).В пределах малой площадки электрическое поле можно считать однородным, тогда поток вектора напряженности ΔФE определяется как произведение площади площадки на нормальную составляющую вектора напряженности где — скалярное произведение векторов и ; En — нормальная к площадке компонента вектора напряженности.

3

  • Теорема Гаусса , и ее применение к расчету полей заряженной плоскости, цилиндра, шара.

Поток вектора напряжённости электростатического поля в вакууме сквозь произвольную замкнутую поверхность равен алгеброической сумме заключенных внутри этой поверхности зарядов делённой на 0 .

4

в каждой точке поля.    Следовательно:

Т.к. если вектор перемещения перпендикулярен вектору силы (напряженности поля), работа поля равна нулю, то работа электростатического поля по перемещению заряда по любой траектории определяется разностью координат этих точек:

Работа по перемещению заряда по замкнутому контуру равна 0.

5

Работа по перемещению единичного положительного заряда вдоль оси Х равна повторив это для осейy,z получим

Эквипотенциальная поверхность – поверхность во всех точках которой потенциал имеет одно и тоже значение.

  • Уравнение Пуассона

эллиптическое дифференциальное уравнение в частных производных, которое, среди прочего, описывает электростатическое поле. Это уравнение имеет вид:

где —оператор Лапласа или лапласиан, а —вещественная или комплексная функция на некотором многообразии.

В трёхмерной декартовой системе координат уравнение принимает форму:

где — электростатический потенциал (ввольтах), — объёмнаяплотность заряда, а —диэлектрическая проницаемость вакуума .

9

  • Энергия системы неподвижных зарядов

Потенциальная энергия Wp неподвижной системы зарядов представляет собой работу, необходимую для создания этой системы из отдельных частей, т.е. энергию, запасенную в созданной системе. Это — скалярная величина, являющаяся свойством системы в целом.

studfile.net

Что такое электростатическое поле?, Где используются ЭСП?, Как влияет ЭСП на организм человека?, Как осуществляется гигиеническое нормирование электростатических полей?, Какие защитные средства от воздействия ЭСП? охраной труда Библиотека украинские учебникив

Постоянное электростатическое поле (ЭСП) — это поле неподвижных электрических зарядов, осуществляющее взаимодействие между ними

Статический ток — это совокупность явлений, связанных с возникновением и сохранением свободного электрического заряда на поверхности и в объеме диэлектрических и полупроводниковых веществ, материалов, изделий или на изолированных проводника.

Возникновение зарядов статического электричества происходит при деформации, дроблении веществ, относительном перемещении двух тел, находящихся в контакте, слоев жидкости и сыпучих материалов, при интенсивном п перемешивании, кристаллизации, а также вследствие инд.

ЭСП характеризуется напряженностью (Б). Напряженность. ЭСП — это отношение силы, действующей в поле на точечный электрический заряд, к величине этого заряда. Единицей измерения напряженности. ЭСП является вольт на метр (В / м мм).

ЭСП создается в энергетических установках и при электротехнических процессах зависимости от источника образования они могут существовать в виде собственного электростатического поля (поля неподвижных зарядов) или стац ционарного электрического поля (электрическое поле постоянного тока).

Где используются ЭСП?

ЭСП имеют широкое применение при електрогазоочищенни, электростатической сепарации материалов, электростатическом нанесении лакокрасочных и полимерных материалов и в других производственных процессах

В радиоэлектронной промышленности статический ток образуется при транспортировке, шлифовке, полировке радиотелевизионных приемников, в помещениях вычислительных центров, а также в других процессах где е используются диэлектрические материалы, являющиеся побочным и нежелательным производственных факторов.

ЭСП возникающие при обработке химического волокна, имеет высокие диэлектрические свойства. Уровень напряженности. ЭСП на прядильном и ткацком оборудовании достигает 20-60 кВ / м

В химической промышленности при производстве пластических материалов и изделий из них (шинный корд, линолеум и др.) образуются электростатические заряды и поля напряженностью 240-250 кВ / м

Как влияет ЭСП на организм человека?

Биологическое действие. ЭСП на организм человека определяет наибольшую чувствительность к электростатических полей нервной, сердечно-сосудистой, нейрогуморальной и других систем организма

У рабочих, работающих в зоне действия электрического поля, наблюдаются разнообразные жалобы на раздражительность, головная боль, нарушение сна, снижение аппетита и т др.

У людей, подпадающих под действие. ЭСП, характерна появление своеобразных»фобий», обусловленных страхом ожидания разряда. Склонность к»фобий»преимущественно сопровождается повышенной эмоциональной возбудимостью

Как осуществляется гигиеническое нормирование электростатических полей?

Напряженность электростатического поля нормируется стандартом. ГОСТ 121045-84″Электростатические поля. Допустимые уровни на рабочих местах и ??требования к проведению контроля»

Приведенный стандарт распространяется на. ЭСП, возникающие при эксплуатации электрического оборудования высокого напряжения постоянного тока и электризации диэлектрических материалов. Настоящий стандарт устанавливает доп допустимых уровни напряженности электростатических полей на рабочих местах, а также общие требования к проведению контроля и средств защитыу.

Допустимые уровни напряженности. ЭСП устанавливаются в зависимости от времени пребывания на рабочих местах

Предельно допустимый уровень напряженности. ЭСП (Е, ра») принимается согласно стандарту 60 кВ / м в течение одного часа

Если напряженность электростатических полей до 20 кВ / м, время пребывания в. ЭСП не регламентируется

В диапазоне напряженности от 20 до 60 кВ / м, допустимое время пребывания работающих в. ЭСП без средств защиты (/, год) определяется по формуле:

где. Е ^ — фактическое значение напряженности. ЭСП, кВ / м

Для определения напряженности. ЭСП используются измеритель напряженности электростатического поля

Какие защитные средства от воздействия ЭСП?

Использование средств защиты работающих обязательно в тех случаях, когда фактические уровни напряженности. ЭСП на рабочих местах превышают 60 кВ / м

Для защиты от воздействия. ЭСП используют: экранирование источников поля рабочего места, нейтрализаторы статического сотрясения, ограничение времени работы и т др.

При выборе средств защиты от статического электричества должны быть учтены особенности технологических процессов, физико-химические свойства обрабатываемых материалов, микроклимат производственных помещений и т и др.. Приведенные факторы определяют дифференцированный подход при разработке защитных средствеів.

Уменьшение генерации электростатических зарядов или отвод их с наэлектризованных материалов достигается путем:

1) заземление металлических и электропроводных элементов технологического оборудования;

2) увеличение поверхностей и объемной проводимости диэлектриков;

3) установление нейтрализаторов статического электричества

Защитное заземление производится независимо от использования других методов защиты. Заземлению подлежат не только элементы технологического оборудования, но. И изолированные электропроводящие участки технологическо ного оборудования.

Достаточно эффективным средством защиты является увеличение влажности воздуха до 65-75%, если это возможно по условиям технологического процесса

Среди средств индивидуальной защиты используют антистатическое обувь, антистатические халаты, комбинезоны, заземлены браслеты для защиты рук и другие средства, которые могут обеспечивать электростатическое за аземлення тела человек.

uchebnikirus.com

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
