Электрозащитное средство это. Электрозащитные средства: классификация, применение и правила эксплуатации

Что такое электрозащитные средства. Как классифицируются электрозащитные средства. Каковы основные правила применения электрозащитных средств. Как правильно хранить и испытывать электрозащитные средства. Какие существуют виды электрозащитных средств.

Содержание

Что такое электрозащитные средства и для чего они применяются

Электрозащитные средства — это переносные и перевозимые изделия, служащие для защиты людей, работающих с электроустановками, от поражения электрическим током, воздействия электрической дуги и электромагнитного поля. Их основное назначение — обеспечение электробезопасности при выполнении работ в электроустановках.

Применение электрозащитных средств позволяет:

  • Предотвратить прохождение тока через тело человека
  • Защитить от воздействия электрической дуги
  • Обезопасить от шагового напряжения и напряжения прикосновения
  • Оградить работающих от приближения к токоведущим частям под напряжением

Таким образом, электрозащитные средства являются важнейшим элементом системы обеспечения безопасности работ в электроустановках. Их грамотное применение позволяет свести к минимуму риск поражения электрическим током.


Классификация электрозащитных средств

Электрозащитные средства подразделяются на несколько групп в зависимости от назначения и особенностей применения:

По характеру применения:

  • Основные — позволяют длительное время работать на токоведущих частях под напряжением
  • Дополнительные — усиливают защитное действие основных средств

По классу напряжения электроустановок:

  • До 1000 В
  • Выше 1000 В

По принципу защитного действия:

  • Изолирующие
  • Ограждающие
  • Индикаторные

Данная классификация позволяет систематизировать многообразие электрозащитных средств и определить область их применения.

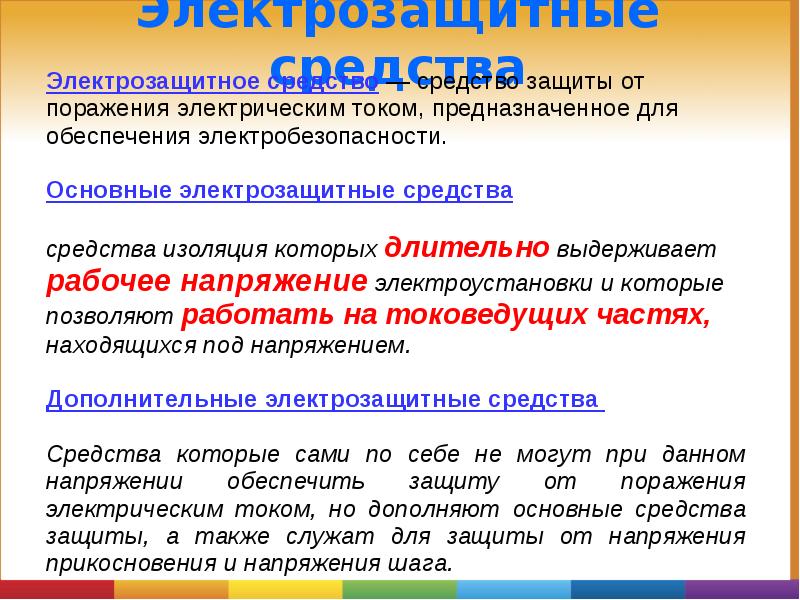

Основные электрозащитные средства

К основным электрозащитным средствам относятся изделия, изоляция которых длительно выдерживает рабочее напряжение электроустановки и позволяет прикасаться к токоведущим частям, находящимся под напряжением.

Для электроустановок до 1000 В:

  • Диэлектрические перчатки
  • Изолирующие штанги
  • Изолирующие и электроизмерительные клещи
  • Указатели напряжения
  • Диэлектрические галоши
  • Диэлектрические ковры и изолирующие подставки
  • Инструмент с изолированными рукоятками

Для электроустановок выше 1000 В:

  • Изолирующие штанги
  • Изолирующие и электроизмерительные клещи
  • Указатели напряжения
  • Устройства для создания безопасного потенциала

Применение основных электрозащитных средств позволяет работать на токоведущих частях, находящихся под напряжением.


Дополнительные электрозащитные средства

Дополнительные электрозащитные средства сами по себе не могут обеспечить защиту от поражения током при рабочем напряжении электроустановки. Они применяются совместно с основными средствами для усиления защиты.

Для электроустановок до 1000 В:

  • Диэлектрические галоши
  • Диэлектрические коврики
  • Изолирующие подставки
  • Изолирующие колпаки и накладки
  • Оградительные устройства
  • Плакаты и знаки безопасности

Для электроустановок выше 1000 В:

  • Диэлектрические перчатки и боты
  • Диэлектрические коврики и изолирующие подставки
  • Изолирующие колпаки и накладки
  • Штанги для переноса и выравнивания потенциала
  • Оградительные устройства
  • Плакаты и знаки безопасности

Комплексное применение основных и дополнительных средств обеспечивает максимальный уровень электробезопасности при работах в электроустановках.

Правила применения электрозащитных средств

Для обеспечения эффективной защиты необходимо соблюдать следующие правила применения электрозащитных средств:

  1. Использовать только по прямому назначению в электроустановках соответствующего напряжения
  2. Проверять исправность и отсутствие внешних повреждений перед каждым применением
  3. Проверять по штампу срок годности и соответствие напряжению электроустановки
  4. Применять дополнительные средства только совместно с основными
  5. Не использовать средства с истекшим сроком годности
  6. Не применять средства, не прошедшие эксплуатационные испытания
  7. Соблюдать сроки периодических испытаний и осмотров

Строгое соблюдение правил применения гарантирует эффективность защиты и предотвращает несчастные случаи при работе в электроустановках.


Порядок хранения электрозащитных средств

Для обеспечения исправности и готовности к применению электрозащитных средств необходимо соблюдать следующие правила хранения:

  • Хранить в закрытых помещениях в специальных шкафах, на стеллажах или подставках
  • Оберегать от механических повреждений, загрязнения и увлажнения
  • Резиновые изделия хранить вдали от нагревательных приборов
  • Изолирующие штанги хранить в горизонтальном положении
  • Средства защиты из резины и полимерных материалов хранить в темном месте при температуре 0-30°С
  • Изолирующие устройства хранить в сухом проветриваемом помещении

Правильное хранение обеспечивает сохранность защитных и изолирующих свойств электрозащитных средств в течение всего срока эксплуатации.

Испытания электрозащитных средств

Для проверки пригодности к эксплуатации электрозащитные средства подвергаются периодическим испытаниям:

  • Эксплуатационные испытания проводятся в сроки и по нормам, указанным в инструкциях по эксплуатации
  • Внеочередные испытания проводятся после ремонта, при наличии признаков неисправности
  • Испытания проводят специализированные лаборатории или подразделения
  • Результаты испытаний оформляются протоколом
  • На прошедшие испытания изделия ставится штамп

Своевременное проведение испытаний позволяет выявить непригодные средства защиты и предотвратить их использование.


Виды знаков и плакатов безопасности

Для предупреждения об опасности поражения электрическим током применяются следующие виды плакатов и знаков безопасности:

Запрещающие:

  • «Не включать! Работают люди»
  • «Не включать! Работа на линии»
  • «Не открывать! Работают люди»

Предупреждающие:

  • «Осторожно! Электрическое напряжение»
  • «Стой! Напряжение»
  • «Испытание. Опасно для жизни»

Предписывающие:

  • «Работать здесь»
  • «Влезать здесь»

Указательные:

  • «Заземлено»

Правильное применение плакатов и знаков безопасности способствует предотвращению ошибочных действий персонала при работах в электроустановках.

Заключение

Электрозащитные средства являются важнейшим элементом системы обеспечения электробезопасности. Их грамотное применение позволяет свести к минимуму риск поражения электрическим током при работах в электроустановках. Для эффективного использования электрозащитных средств необходимо:

  • Знать их классификацию и назначение
  • Соблюдать правила применения и хранения
  • Своевременно проводить испытания
  • Комплексно применять основные и дополнительные средства
  • Использовать предупреждающие плакаты и знаки

Только при соблюдении всех требований электрозащитные средства обеспечат надежную защиту персонала от опасных факторов электрического тока.



Электрозащитные средства — классификация и хранение

Любая электроустановка несет в себе большую опасность. Опасность заключается в поражении непосредственно электрическим током и электрической дугой. Следовательно, при обслуживании электроустановки необходимо пользоваться специальными электрозащитными средствами.

Электрозащитные средства – это такие средства, которые предназначены для обеспечения электробезопасности при обслуживании электроустановок. Электрозащитное средство называют изолирующим, так как оно изолирует человека от токоведущих частей, которые находятся под рабочим напряжением.

А если просто, то данные средства защищают человека от удара электрическим током.

Классификация электрозащитных средств

Все электрозащитные изолирующие средства подразделяются на две группы: основные и дополнительные.

Основные защитные средства – это такие средства, изоляция которых позволяет продолжительное время работать на включенных токоведущих частях без снятия напряжения. К ним относятся: указатель напряжения, изолирующие клещи, штанги и др.

Дополнительные защитные средства – это средства, изоляция которых в полной мере не может обеспечить защиту человека от поражения электрическим током — диэлектрические перчатки, боты, резиновые коврики и др. Дополнительное электрозащитное средство дополняет основное защитное средство, а также является защитой от шагового напряжения (напряжения шага) и напряжения прикосновения.

В свою очередь как основные, так и дополнительные защитные средства классифицируют по рабочему напряжению: до 1000 вольт и выше 1000 вольт.

Кроме электрозащитных изолирующих средств, для обеспечения безопасности персонала, который обслуживает электроустановку, необходимо применять средства индивидуальной защиты. Это респираторы, защитные каски, специальные защитные очки, противогазы, предохранительные пояса и канаты для страховки.

При выполнении работ в распределительных устройствах, где напряженность электрического поля превышает допустимую норму, необходимо применять специальные экранирующие комплекты и соответствующие плакаты безопасности.

Учет и хранение электрозащитных средств

Все электрозащитные средства, которые применяются при выполнении работ в электроустановке, должны иметь инвентарные номера. Исключение составляют коврики, плакаты безопасности, знаки и ограждения.

Нумерация средств защиты четко не регламентируется, каждое предприятие устанавливает свои правила нумерации. Номер наносится непосредственно на средство защиты или на бирку. При этом следует помнить о том, что нанесение номера не должно привести к повреждению средств защиты, а именно ухудшению механических и электроизоляционных свойств.

На электрозащитное средство наносится специальный штамп, в котором указывается его инвентарный номер, дата проведения испытания в электролаборатории, наименование данной лаборатории, а также значение напряжение, при котором допускается применение данного средства (за исключением диэлектрической обуви, перчаток).

На каждом объекте, подразделении следует вести журнал учета и хранения средств защиты. В данном журнале приведены все средства, находящиеся в эксплуатации на данном объекте, их инвентарные номера, дата периодического осмотра, дата предыдущего и следующего испытания, а также место, где расположено защитное средство.

Исходя из того, что срок испытания диэлектрических перчаток составляет шесть месяцев, принято каждые шесть месяцев производить периодический осмотр электрозащитных средств. Данные осмотры выполняет ответственное лицо.

Все электрозащитные средства хранят в специально отведенной для этих целей комнате или на стенде. Если какое-либо средство не прошло испытание в лаборатории, то его запрещено хранить вместе с остальными, пригодными к эксплуатации средствами защиты.

Как подразделяются электрозащитные средства: классификация и описание устройств

Под электрозащитными подразумеваются средства, использование которых снижает или не допускает действие на работников опасных факторов производства. По характеру использования электрозащитные средства подразделяются на приборы для личной или коллективной защиты.

Элементы конструкций электроустановки (заземляющие ножи, ограждения), которые выполняют защитную функцию, сюда не относятся.

  • Общие сведения
  • Основные приспособления
  • Дополнительные устройства
  • Способы комплектации
  • Особенности хранения
  • Контроль состояния и учет
  • Правила эксплуатации
  • Разновидности испытаний
  • Классификация плакатов

Общие сведения

Средства электрозащиты — это перевозимое или переносимое оборудование, которое служит для защиты рабочих от поражения электромагнитным полем, действием электродуги и электрическим током. Электрозащитные средства подразделяются на вспомогательные и основные.

К общим электрозащитным средствам относятся:

  • изолирующие приспособления по проведению ремонтных работ под напряжением более 1000 вольт и слесарный инструмент с изолирующими ручками для работы в электрических установках напряжением до 1000 вольт;
  • указатели напряжения;
  • экранирующие наборы;
  • изолирующие подставки и подкладки, рукавицы, ковры, галоши;
  • знаки безопасности;
  • колпаки и ограждающие приспособления;
  • переносные заземления.

Помимо этого, можно использовать индивидуальную защиту: каски, очки, рукавицы, противогазы, страховочный трос и монтажный пояс.

Основные приспособления

Основными являются средства, у которых изоляция продолжительное время может выдерживать напряжение электрической установки, а также те приспособления, которые дают возможность касаться токоведущих элементов. Они испытываются под напряжением с учетом соответствующей электроустановки, в которой используются.

К основным приспособлениям для работы с напряжением более 1000 вольт относят: измерительные клещи, штанги, изолирующие средства (площадки, стремянки, тросы, тяги). Основными защитными приспособлениями в установках до 1000 вольт являются штанги, изолирующие клещи, перчатки, слесарный инструмент с изолирующими ручками и указатели напряжения.

Изолирующие элементы обязаны быть изготовлены из материалов со стойким диэлектрическим коэффициентом (из эбонита, фарфора, пластика, гетинакса).

Материалы, которые впитывают влагу (например, древесина), обязаны покрываться влагоустойчивым составом и иметь поверхность без царапин, отслоений и расколов.

Дополнительные устройства

Вспомогательные приспособления дополняют основное оборудование, а также требуются для защиты от напряжения прикосновения и самостоятельно не могут при этом защитить от поражения электричеством. Для электрических установок более 1000 вольт

применяются:

  • экранирующие наборы;
  • диэлектрические коврики, рукавицы, галоши, колпаки;
  • переносные заземления;
  • изолирующие накладки;
  • знаки безопасности;
  • ограждающие конструкции.

К вспомогательным приспособлениям в установках до 1000 вольт относятся переносные заземления, диэлектрические коврики и галоши, знаки безопасности, ограждающие конструкции, изолирующие прокладки.

Способы комплектации

Рабочие, обслуживающие электрические установки, должны быть снабжены электрозащитными средствами, которые обеспечивают безопасность. Все средства обязаны быть в качестве инвентаря в цехах электрических станций и распределительных приборах, на трансформаторных станциях и подстанциях либо могут находиться в инвентарном имуществе передвижных лабораторий, оперативных или централизованных ремонтных бригадах.

Инвентарные средства распределяются между объектами и ремонтными бригадами с учетом системы организации эксплуатации, правилами комплектации и местными требованиями. Эта комплектация обязана фиксироваться в списках, которые утверждает главный инженер организации.

Ответственность за обеспечение электрических установок испытанными средствами, выполнение осмотров, создание резерва и организацию хранения, пополнение запаса, утилизацию непригодных приборов несут мастер участка, начальник электросети, подстанции, цеха, под контролем которых находятся соответствующие электрические установки, а в общем по организации — главный инженер. Рабочие, которые получили средства в индивидуальное использование, обязаны отвечать за их правильную работу и своевременную утилизацию.

Во время определения непригодности средств, которые были получены для отдельной электрической установки, сотрудники обязаны в незамедлительном порядке их изъять, известив об этом начальника, который ответственен за инвентарь, и произвести соответствующую запись в оперативной документации или в учетной книге.

Особенности хранения

Все защитные приборы, которые находятся в эксплуатации и в резерве, обязаны храниться и транспортироваться с условием обеспечения их рабочего состояния и пригодности к эксплуатации без предварительных работ по восстановлению. Потому средства обязаны защищаться от деформаций, загрязнений и попадания влаги:

  1. Электрозащитные средства нужно хранить в закрытых помещениях.
  2. Запасные резиновые изделия хранятся в сухом, темном и теплом помещении с температурой 20−23°C.
  3. Эксплуатируемые резиновые изделия обязаны храниться в специальных ящиках, отдельно находясь от инструмента. Они обязаны защищаться от действия бензина, химических составов, которые разрушают резину, а также от прямых лучей солнца, и быть вдали от приборов отопления.
  4. Хранение обычных штанг можно производить исключительно в горизонтальном состоянии.
  5. Изолирующие штанги обязаны храниться вертикально подвешенными либо находящимися в стойках не касаясь стены.
  6. Измерительные клещи обязаны располагаться в футлярах.
  7. Изолирующие клещи нужно хранить на специальных полках так, чтобы они не соприкасались со стеной.
  8. Противогазы надо хранить в сухих помещениях в предназначенных для этого футлярах или сумках.
  9. Специальные участки для развешивания заземлений должны быть снабжены номерами с учетом номеров непосредственно приборов.
  10. В помещениях для хранения нужно иметь список электрозащитных средств, кронштейны либо крюки для клещей, штанг, знаков безопасности, заземлений. А также шкафы и полки для бот, перчаток, изоляционных ковриков, галош, накладок, колпаков, рукавиц, очков, монтажных тросов и поясов, указателей напряжения, противогазов.
  11. Средства, которые находятся в эксплуатации, хранятся в специальных местах возле входа в помещение или на щитках управления.
  12. Изолирующие приспособления для эксплуатации под напряжением надо хранить в проветриваемом и теплом помещении, во время транспортировки их необходимо запаковывать в футляры. Перед использованием изолирующего прибора его протирают ветошью, а во время эксплуатации запрещается допускать попадание влаги. Если приспособления отсырели, то их подвергают просушке и дополнительным испытаниям.

Контроль состояния и учет

Все эксплуатируемые электрозащитные приборы и монтажные пояса обязаны быть пронумерованы (исключения составляют подставки, коврики, знаки безопасности). Нумерация производится на подстанции или электрической сети отдельно для всех разновидностей электрозащитных средств. Если устройство имеет несколько элементов, то номер обязан быть указан на всех частях.

На подстанции, в цехах электростанции, в лабораториях нужно вести книги содержания и учета, в которых указываются номера, названия, даты регулярных испытаний и осмотров, место нахождения. Приспособления, которые находятся в индивидуальном использовании, тоже описываются в книге с пометкой даты и времени выдачи, а также подписью работника, который получил их.

Во время эксплуатации защитные средства надо подвергать периодическим приемо-сдаточным испытаниям. Результаты испытаний должны быть занесены в книгу лаборатории, которая проводила их. Образец ведения книги не регламентирован.

На все средства после испытаний устанавливается специальный штамп. Он обязан быть отчетливо виден. Штамп или наносят краской, или выбивают, или приклеивают к изолирующему участку. Если приспособление имеет несколько элементов, то штамп устанавливается лишь на одной части. На средствах электрозащиты, которые при испытании были признаны неисправными, штамп зачеркивается красной краской.

Правила эксплуатации

Использовать изолирующие средства необходимо только с учетом их непосредственного назначения с напряжением не больше того, на которое прибор рассчитан.

Основные средства можно использовать в открытых либо закрытых системах, а также на воздушных линиях передач исключительно в сухую погоду. Запрещено их применение в сырую погоду. Для открытых распределительных систем в сырую погоду используются специальные приспособления, разработанные для этих целей. Эксплуатация, испытания и изготовление этих средств обязаны выполняться с учетом ГОСТа, инструкции и технических условий.

Перед любым использованием защитного оборудования сотрудники должны:

  • определить по штампу, для какого напряжения используется это приспособление и не завершен ли срок испытания;
  • проверить исправность, а также почистить и вытереть от пыли защитное средство. Резиновые изделия проверяются на наличие проколов.

Использование электрозащитных средств, у которых закончился срок испытания, запрещено, поскольку они являются непригодными.

Разновидности испытаний

После изготовления защитные приспособления должны быть подвержены типовым и приемо-сдаточным испытаниям. Основные виды испытаний:

  1. Приемо-сдаточные — контроль изготовленных изделий, который проводится производителем во время приема продукции.
  2. Типовые — контроль изделий, который проводится после изменений в технологии производства, рецептуры или конструкции, для определения целесообразности и эффективности этих мероприятий.
  3. Во время использования все средства подвержены внеочередным эксплуатационным испытаниям.
  4. Периодические испытания — контроль изделий, проводимый в сроки, регламентированные в соответствующих документах.
  5. Внеочередные испытания производят после ремонтных работ, которые могли отразиться на характеристиках оборудования. Объем этих испытаний производится с учетом характера поломки и особенностей ремонта.

Классификация плакатов

С учетом основного предназначения плакаты делятся на следующие основные группы: запрещающие, предупреждающие, указательные и предписывающие. По способу использования они могут быть переносные и постоянные.

Переносные плакаты изготавливаются из пластика, дерева или картона. Постоянные делаются из листовой стали, пластиковых материалов или с помощью нанесения краски на различные поверхности через трафарет. Для ОРУ могут быть изготовлены плакаты с различными приспособлениями (крюки, зажим, трос) для их крепления на участке установки.

Предупреждающие плакаты требуются:

  • для указания участка, который подготовлен к работе, для обеспечения общих мер безопасности;
  • для запрещения эксплуатации коммутационных устройств, во время ошибочного включения которых на участок, где находятся рабочие, может подаваться электричество;
  • для предупреждения о приближении к частям, которые находятся под электричеством.

Каждый человек, который работает с электричеством, обязан быть непременно укомплектован необходимыми средствами электрозащиты с учетом разновидности проведения работ. При этом необходимо не забывать, что весь инвентарь обязан пройти осмотр под напряжением перед началом эксплуатации.

Перед любым выполнением работ нужно обязательно проверить инструмент на наличие неисправностей.

Устройства электрической защиты и управления

Жилой и малый бизнес

Все электрические цепи и оборудование должны быть защищены от повреждений из-за аномальных токов и колебаний напряжения. Устройства защиты гарантируют, что ток не превысит предел выдерживаемого тока вашего оборудования. Это необходимо не только для электрооборудования, но и для защиты вашей семьи, дома и офиса от любого несчастного случая. Для домов и небольших зданий Schneider Electric India предлагает ряд устройств, которые могут помочь сделать электроустановки в вашем доме и офисе более безопасными, надежными и всегда под контролем.

Наши системы электрозащиты тщательно разработаны для защиты ваших жилых и рабочих помещений от электрических сбоев и несчастных случаев. Все продукты Schneider предлагают лучшее в своем классе качество обслуживания клиентов и созданы для удовлетворения всех потребностей в электрической защите, от защиты людей и вашего электрооборудования до предотвращения несчастных случаев, таких как короткие замыкания и пожары. Все это стало возможным благодаря нашему разнообразному ассортименту миниатюрных автоматических выключателей, устройств защиты от перенапряжений, устройств защитного отключения, а также нашим современным, элегантным и простым в установке электрическим шкафам, которые дополняют помещения, построенные в современном стиле. С нашими продуктами вы можете расслабиться и не беспокоиться о своих приборах и цепях.

Устройства электрической защиты применяются к существующему электрическому оборудованию для предотвращения любых аварий или ненормальной работы. Эти устройства могут выявлять и устранять неприемлемые проблемы и предпринимать необходимые корректирующие действия. Некоторыми примерами устройств электрической защиты являются молниеотводы, устройства защиты от перенапряжений, предохранители, реле, автоматические выключатели, реклоузеры и другие устройства.

 Каждая электрическая цепь имеет максимальное напряжение или силу тока. Если это значение превышено, провод перегреется, что приведет к плавлению изоляции провода и возгоранию. Устройства электрозащиты важны, потому что они помогают защитить пассажиров и инфраструктуру, которые могут получить значительный ущерб, вызванный электрическими авариями. Перегрузка, короткое замыкание и замыкание на землю — все это примеры непреднамеренных электрических аварий, которые происходят без предупреждения. В результате устройства электрозащиты должны использоваться в каждой семье, на предприятии, в учреждении и на заводе.

Услуги по электробезопасности и автоматизации

Добейтесь максимальной безопасности и уменьшите количество простоев благодаря нашему проверенному опыту в области услуг по обеспечению безопасности и профилактического обслуживания электрораспределения и промышленной автоматизации.

  • Узнайте больше о Службе безопасности

Электробезопасность в доме — Домовладельцы

Неправильная установка, поражение молнией или электрическим током? Ознакомьтесь с электробезопасностью вашего дома и узнайте, как вы можете ее улучшить.

  • Ознакомьтесь с основами электробезопасности

Каталог продукции для производителей панелей и подрядчиков

Программы Schneider Electric Panel Builder и Contractor готовы для вас уже сегодня. Воспользуйтесь преимуществами нашего партнерства и загрузите каталог продукции для сборщиков панелей и подрядчиков прямо сейчас.

  • скачать продукт открывается в новом окне

Где купить?

Поиск партнеров, дистрибьюторов и интеграторов в вашем регионе.

  • Найдите дистрибьютора

Технические часто задаваемые вопросы

Легко найдите и поделитесь ответом, который вы ищете, с помощью нашей онлайн-службы часто задаваемых вопросов.

  • Просмотр часто задаваемых вопросов

Получить предложение

Прайс-лист Schneider Electric Индия.

  • Получите свою копию

Приложение mySchneider

Мобильный каталог. Доступ к экспертной помощи. Получите поддержку на ходу — в любое время и в любом месте. Все это есть в приложении mySchneider от Schneider Electric.

  • Скачать сейчас открывается в новом окне

Связаться с нами

Свяжитесь с нами, чтобы получить дополнительную информацию, техническую поддержку, помощь в рассмотрении жалоб и многое другое.

  • Связаться со специалистом

Связаться с отделом продаж

Сэкономьте время, отправив запрос на продажу онлайн, и эксперт свяжется с вами! Пожалуйста, перейдите по ссылке ниже и укажите свои данные.

  • Связаться с отделом продаж

EcoStruxure™ для вашего бизнеса

EcoStruxure позволяет вам процветать в современном цифровом мире. Принимайте более взвешенные бизнес-решения с помощью масштабируемых и конвергентных решений для ИТ/ОТ.

  • Узнать больше

Посетите наш интернет-магазин

Покупайте стильные и эффективные электротовары в Интернете, чтобы выйти на новый уровень инноваций и удобства. Изучите наш интернет-магазин, чтобы узнать больше.

  • Исследовать теперь открывается в новом окне

Сравнение товаров: /

Типы защитных устройств, предотвращающих электрические повреждения

Содержание

Защитные устройства

Защитные устройства для электрических цепей выполняют две основные функции, такие как согласованность и защита. При этом защита обеспечивается за счет отключения источника питания, и это защита от перегрузки по току. Следует отметить, что различные защитные устройства действуют как защитное средство и защищают нас от многих электрических повреждений. Как правило, эти устройства устраняют опасность возгорания и поражения электрическим током.

Защитные устройства, используемые для защиты цепей. Обычно это защита от экстремального напряжения или тока. Следует отметить, что защита цепи — это электрическое устройство, которое предотвращает протекание устройств от ненужных токов, а также от коротких токов.

Типы защитных устройств

Вот некоторые защитные устройства цепи.

  • Предохранитель
  • Автоматический выключатель
  • Полисвитч
  • УЗО
  • Металлооксидный варистор
  • Ограничитель пускового тока
  • Газоразрядная трубка
  • Осветительный разрядник

Предохранитель

Среди всех других устройств защиты электрической цепи предохранитель имеет свое уникальное назначение. Он защищает ток от перегрузки по току благодаря своей металлической пластине, которая должна сжижать ток при сильном потоке. В настоящее время в различных приложениях используются различные категории, такие как время отклика, отключающая способность, номинальный ток и удельное напряжение. Следовательно, это одна из жизненно важных вещей, полезных в качестве защитных устройств.

Автоматический выключатель

В частности, прекращение подачи тока при возникновении любой неисправности является основной функцией автоматического выключателя. Основным преимуществом автоматического выключателя является то, что он может работать автоматически, чтобы выполнять операции без какой-либо внешней поддержки. Кроме того, существует множество категорий автоматических выключателей, каждая из которых предназначена для своих уникальных целей. Следует отметить, что он использует полупроводники для защиты.

PolySwitch

Пассивный электронный компонент и сбрасываемый, используемые для защиты электронной схемы от ошибок перегрузки по току. Это устройство также может быть известно как поли-предохранитель и мульти-предохранитель. Это применимо в различных приложениях, таких как аэрокосмическая промышленность, компьютеры и упомянуть, и замена не является простой задачей.

RCCB

Автоматический выключатель дифференциального тока (RCCB), защитное устройство, которое должно обнаруживать проблемы в ваших источниках питания, а затем отключать их через 10-15 миллисекунд, чтобы предотвратить поражение электрическим током. Кроме того, эти устройства можно сбрасывать, как и проверяемое оборудование. С другой стороны, он также известен как устройство защитного отключения (УЗО).

Ограничитель пускового тока

В частности, этот тип электрического компонента останавливает протекание пускового тока за счет предотвращения частых повреждений устройства и предотвращения срабатывания автоматических выключателей и перегорания предохранителей. В частности, эти термисторы обычно намного больше по ширине, чем термисторы типа, которые преднамеренно предназначены для силовых приложений.

Металлооксидный варистор

Варистор или VDR (зависимый от напряжения резистор) представляет собой электронный компонент, сопротивление которого является переменным и зависит от рабочего напряжения. Термин варистор был взят из переменного резистора. Высшим периодическим типом резистора, зависящего от напряжения, является MOV (металлооксидный варистор).

Газоразрядная трубка

Газоразрядная трубка или газонаполненная трубка представляет собой группу электродов в газе внутри термостойкой оболочки и секвестра.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
