Емкость обозначение буквой. Емкость конденсатора: обозначение, единицы измерения и основные характеристики

Какой буквой обозначается емкость конденсатора. В каких единицах измеряется емкость. Какие основные типы конденсаторов существуют. Как рассчитывается общая емкость при последовательном и параллельном соединении конденсаторов. Что такое постоянная времени RC-цепи.

Емкость конденсатора: определение и обозначение

Емкость конденсатора — это способность устройства накапливать и хранить электрический заряд. Емкость обозначается латинской буквой C (от английского Capacitance).

Конденсатор состоит из двух проводящих обкладок, разделенных диэлектриком. Чем больше площадь обкладок и чем меньше расстояние между ними, тем выше емкость конденсатора.

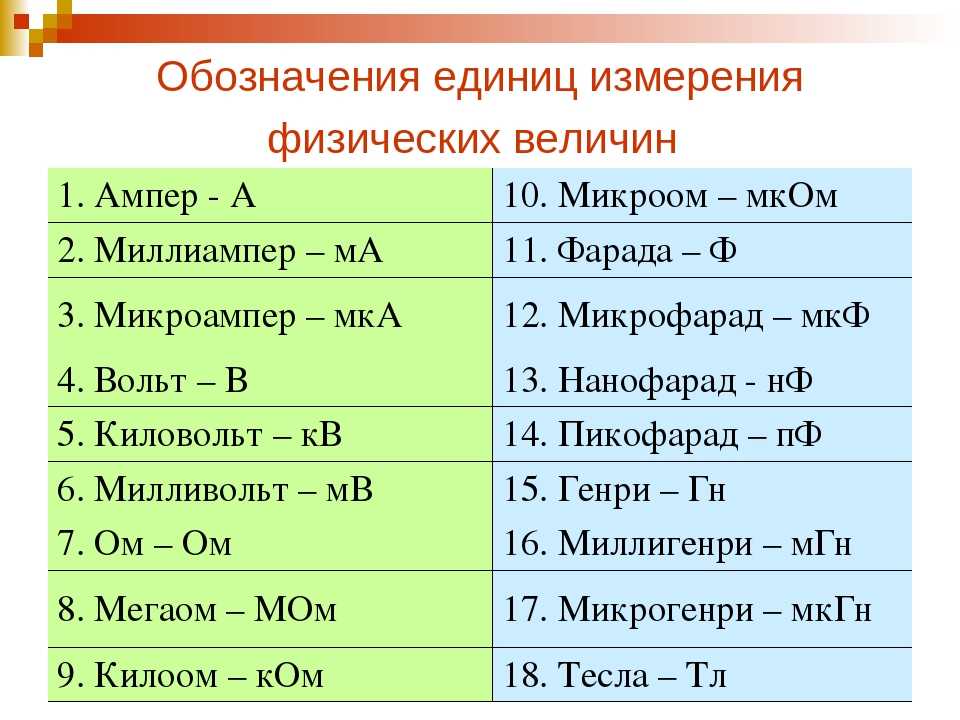

Единицы измерения емкости

Основной единицей измерения емкости в Международной системе единиц (СИ) является фарад (Ф). Однако фарад — это очень большая единица, поэтому на практике чаще используются дольные единицы:

• Микрофарад (мкФ) = 10^-6 Ф
• Нанофарад (нФ) = 10^-9 Ф
• Пикофарад (пФ) = 10^-12 Ф

Например, емкость типичного конденсатора в электронных схемах может составлять от нескольких пикофарад до сотен микрофарад.

Основные типы конденсаторов

Существует несколько основных типов конденсаторов, различающихся по конструкции и применяемым материалам:

Керамические конденсаторы

Имеют небольшую емкость (обычно до 1 мкФ), компактны, недороги. Широко используются в высокочастотных цепях.

Электролитические конденсаторы

Обладают большой емкостью при относительно небольших размерах. Имеют полярность, которую необходимо соблюдать при подключении. Применяются в цепях питания, фильтрах.

Пленочные конденсаторы

Отличаются высокой стабильностью характеристик. Используются в прецизионных схемах, аудиотехнике.

Подстроечные и переменные конденсаторы

Позволяют изменять емкость в определенных пределах. Применяются для настройки колебательных контуров.

Расчет общей емкости при соединении конденсаторов

При соединении нескольких конденсаторов в цепи важно уметь рассчитывать их общую емкость.

Параллельное соединение конденсаторов

При параллельном соединении общая емкость равна сумме емкостей отдельных конденсаторов:

C_общ = C1 + C2 + C3 + … + Cn

Это увеличивает общую емкость цепи.

Последовательное соединение конденсаторов

При последовательном соединении общая емкость рассчитывается по формуле:

1/C_общ = 1/C1 + 1/C2 + 1/C3 + … + 1/Cn

Общая емкость при последовательном соединении всегда меньше наименьшей емкости в цепи.

Постоянная времени RC-цепи

Постоянная времени τ (тау) RC-цепи — это важная характеристика, определяющая скорость заряда и разряда конденсатора через резистор. Она рассчитывается по формуле:

τ = R * C

где R — сопротивление в омах, C — емкость в фарадах.

Постоянная времени показывает, за какое время напряжение на конденсаторе достигнет примерно 63% от конечного значения при заряде или упадет до 37% при разряде.

Факторы, влияющие на емкость конденсатора

Емкость конденсатора зависит от нескольких ключевых факторов:

• Площадь обкладок — чем больше площадь, тем выше емкость
• Расстояние между обкладками — чем меньше расстояние, тем выше емкость
• Диэлектрическая проницаемость материала между обкладками
• Температура (для некоторых типов конденсаторов)

Понимание этих факторов важно при выборе конденсаторов для конкретных применений.

Применение конденсаторов в электронных схемах

Конденсаторы широко используются в электронике для различных целей:

• Фильтрация пульсаций в источниках питания
• Разделение постоянной и переменной составляющих сигнала
• Накопление энергии для импульсных применений
• Частотная коррекция в усилителях
• Создание колебательных контуров

Правильный выбор типа и номинала конденсатора критически важен для эффективной работы электронных устройств.

Маркировка конденсаторов

Маркировка конденсаторов может включать следующую информацию:

• Номинальная емкость
• Допустимое отклонение емкости
• Максимальное рабочее напряжение
• Температурный коэффициент (для некоторых типов)
• Полярность (для электролитических конденсаторов)

Умение правильно читать маркировку позволяет быстро определять характеристики конденсатора без применения измерительных приборов.

Заключение

Понимание основных характеристик и принципов работы конденсаторов необходимо для успешного проектирования и отладки электронных устройств. Правильный выбор типа, номинала и способа включения конденсаторов позволяет оптимизировать работу схемы и избежать многих проблем при ее эксплуатации.

Какой буквой емкость обозначается

Для определения емкости используется физическая величина называемая — фарад Ф. Значение одного фарада для практически любой схемы будет просто огромным, поэтому маркировка конденсаторов более малыми единицами измерения. Чаще всего применяется величина мкФ mF. Для понимание перевода одной величины в другую, рассмотрим простой практический пример: На участке представленной ниже принципиальной схемы указаны конденсаторы: Спф, С,1мкф, Снф. Определим варианты емкостей, которые можно поставить, в место обозначенных по схеме.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Условные обозначения конденсаторов
• Кодовое обозначение конденсаторов. Маркировка конденсаторов
• В чем измеряется емкость конденсатора?
• Конденсаторы.
• Электрическая ёмкость
• Электрическая емкость
• Маркировка конденсаторов – Радиолюбительская азбука
• Маркировка конденсаторов
• Условные обозначения конденсаторов и их параметры

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Как проверить конденсатор мультиметром и измерить его емкость

Условные обозначения конденсаторов

Для определения емкости используется физическая величина называемая — фарад Ф. Значение одного фарада для практически любой схемы будет просто огромным, поэтому маркировка конденсаторов более малыми единицами измерения. Чаще всего применяется величина мкФ mF. Для понимание перевода одной величины в другую, рассмотрим простой практический пример: На участке представленной ниже принципиальной схемы указаны конденсаторы: Спф, С,1мкф, Снф. Определим варианты емкостей, которые можно поставить, в место обозначенных по схеме.

Как видим, все очень просто, главное знать элементарную математику. Теперь, если нам необходимо заменить неисправный радиокомпонент, можно легко подобрать нужный номинал. В случае больших габаритов этих радиокомпонентов значение емкости наносится прямо на корпус, но здесь имеется парочка интересных особенностей:. При позволяющих габаритах возможно нанесение допусков, от номинальной емкости.

При отсутствии процентов, их может заменять буква. Обычно она находится отдельно или после числового номинала емкости. Смотри расшифровку на рисунке ниже:. WV или Working Voltage, в переводе с вражьего означает рабочее напряжение. Цифровые показатели считаются максимумом Working Voltage.

При отсутствии на корпусе конденсатора обозначения указывающего на напряжение, его можно использоваться только в низковольтных цепях. В цепях переменного тока следует применять радиокомпоненты, только для этих схем, они маркируются AC.

Правильное определение полярности имеет огромное значение, т. Обозначение минуса часто наносится в виде кольцеобразного углубления или цветной полосы. При обозначении плюса или минуса цветовую маркировку можно не учитывать. Для расшифровки обозначения, требуется знать значение первых двух цифр, которые говорят о емкости. Если устройство имеет очень маленькие габаритные размеры, не позволяющие это условие выполнить, то его маркировка осуществляется по международному стандарту EIA. Если в обозначении имеются только две цифры и одна буква , то цифровые значения соответствуют емкости.

Все остальные обазначения расшифровываются по-другому. Если в обозначении имеются три цифры и одна буква , то расшифровка происходит в зависимости от последней цифры. Если она лежит в интервале от 0 до 6, то к первым двум добавляются нули в соответствии с последней цифрой. Подробней смотри таблицу ниже:.

Если последняя цифра будет 8, то первые две необходимо умножить на коэффициент 0,01, т. Если же последней будет 9, то первые две умножаем на 0,1. Если буква находится в двух первых символах , ее расшифровка осуществляется несколькими методами. При наличии буквы R, она заменяется запятой, для обозначения десятичной дроби.

Например 4R1 будет соответствовать 4,1 пФ. При наличии латинских букв р, n, u, соответствующих пико-, нано- и микрофараде тоже требуется замена на десятичную запятую. Например n61 читается как 0,61 нФ, 5u2 равно 5,2 мкФ. Цифра — это максимальная температура. Значение последней буквы говорит о изменяющейся емкости конденсатора, в пределах между температурным минимумом и максимумом.

С помощью нее можно узнать значение напряжения. На рисунке ниже представлены специальные символы, соответствующие максимально допустимому уровню напряжению для конкретной емкости при постоянном токе. В отдельных случаях маркировка значительно упрощается.

С этой целью применяется только первая цифра. Допустим, ноль будет говорит о том, что напряжение ниже 10 вольт, значение 1 — от 10 до 99 вольт, 2 — от до В и т. Они имеют плоскую круглую форму и два контакта. На корпусе дополнительно наносится допуск отклонений. С этой целью применяется определенная буква, следующая сразу после цифрового указания емкости.

Это верно при емкости ниже 10 пФ. С большим номиналом емкости буквенные обозначения соответствуют определенному проценту отклонений. Керамические smd конденсаторы полностью совпадают по типоразмеру с smd резисторами, а вот танталовые имеют свою систему типоразмеров и маркировку:.

Теперь на практике попробуем воспользоваться полученными знаниями и по маркировке конденсатора определим его емкостной номинал. Маркировка и расшифровка конденсаторов. Маркировку всех современных конденсаторов практически нереально объединить в рамках одной статьи, но мы постараемся это сделать, хотя это и не просто сравнению с маркировкой резисторов.

Довольно сложно увидеть маркировку маленьких конденсаторов, потому что площадь поверхности их корпусов очень незначительная. В этом справочном материале описана маркировка практически всех типов современных зарубежных конденсаторов.

Не стоит обращать внимания на прописные буквы. Это расшифровывается с вражеского как фарад. Такую маркировку, обычно, наносят на более маленькие конденсаторы. Об этом рассказано несколько ниже. Маркировка керамических конденсаторов Они имеют плоскую круглую форму и два контакта.

Маркировка SMD конденсаторов. Если после цифр надо расшифровать буквенную маркировку в конденсаторах.

Кодовое обозначение конденсаторов. Маркировка конденсаторов

Знакомство с конденсатором для тех кто только начинает знакомиться с радиоэлектроникой и радиолюбительством. Что такое конденсатор. Конденсатор, это радиодеталь, обладающая электрической емкостью. На первый взгляд это похоже на работу аккумулятора, но только на первый взгляд. Конденсатор не является химическим источником тока, да и вообще источником тока.

Полное условное обозначение состоит из сокращенного обозначения и ТРЕТИЙ ЭЛЕМЕНТ (цифры и буквы) обозначает номинальную емкость.

В чем измеряется емкость конденсатора?

На нашем сайте собрано более бесплатных онлайн калькуляторов по математике, геометрии и физике. Не можете решить контрольную?! Мы поможем! Более 20 авторов выполнят вашу работу от руб! Подскажите, пожалуйста, в чем измеряется емкость конденсатора в системе СИ? Как данная единица измерения выражается через основные единицы системы СИ? Давайте начнем с предложенной Вами задачи. Основой для ее решения является формула, определяющая емкость:.

Конденсаторы.

Огромное разнообразие конденсаторов позволяет использовать их практически в любой схеме. Для правильного подбора параметров электрической сети необходимо четко владеть , которые имеют ключевое значение. Сложность возникает из-за того, что она разнится в большом количестве случаев — на нее влияет производитель, страна-экспортер, вид и параметры самого конденсатора, и даже его размеры. В данной статье рассмотрим основные параметры конденсаторов, которые влияют на их маркировку, а также научимся правильно читать значения, нанесенные производителем даже на самые крохотные изделия.

Параметров у конденсаторов больше, чем у резисторов, поэтому и маркировка у них посложней.

Электрическая ёмкость

В этой статье: Маркировка больших конденсаторов Интерпретация маркировки конденсаторов 23 Источники. Маркировка конденсаторов обладает большим разнообразием по сравнению с маркировкой резисторов. Довольно сложно увидеть маркировку маленьких конденсаторов, потому что площадь поверхности их корпусов очень незначительная. В этой статье рассказывается, как читать маркировку практически всех типов современных конденсаторов, произведенных за рубежом. Возможно, на вашем конденсаторе маркировка будет нанесена в другом порядке по сравнению с описываемым в этой статье. Более того, на некоторых конденсаторах отсутствуют значения напряжения и допуска — для создания низковольтной цепи вам понадобится только значение емкости.

Электрическая емкость

Кроме буквенно-цифровой маркировки применяется способ цифровой маркировки тремя или четырьмя цифрами по стандартам IEC табл. При таком способе маркировки первые две или три цифры обозначают значение емкости в пикофарадах пФ , а последняя цифра — количество нулей. При маркировке емкостей конденсаторов в микрофарадах применяется цифровая маркировка: 1 — 1 мкФ, 10 — 10 мкФ, — мкФ. Таблица 2. Кодировка номинальной емкости конденсаторов тремя цифрами. Кодировка номинальной емкости конденсаторов четырьмя цифрами.

Номинальные емкости конденсаторов до 91 пФ выражают в пикофарадах, используя для обозначения этой единицы емкости букву П. Емкости от

Маркировка конденсаторов – Радиолюбительская азбука

Для обозначения же номиналов малогабаритных резисторов и конденсаторов применяют специальный код, слагающийся из условных буквенных и цифровых знаков. По такой системе единицу сопротивления ом сокращенно обозначают буквой Е, килоом — буквой К, мегаом — буквой М. Сопротивления резисторов от до Ом выражают в долях килоома, а сопротивления от до Ом — в долях мегаома. Если номинальное сопротивление резистора выражают целым числом, то буквенное обозначение единицы измерения ставят после этого числа, например 33Е 33 Ом , 47К 47 кОм , 1М 1 МОм.

Маркировка конденсаторов

ВИДЕО ПО ТЕМЕ: Что написано на корпусе all-audio.pro расшифровать буквы и цифры.

Основным параметром конденсатора является его номинальная емкость, измеряемая в фарадах Ф микрофарадах мкФ или пикофарадах пФ. Допустимые отклонения емкости конденсатора от номинального значения указаны в стандартах и определяют класс его точности. По виду изменения емкости конденсаторы делятся на изделия с постоянной емкостью, переменной и саморегулирующиеся. Номинальная емкость указывается на корпусе конденсатора.

Тензор электромагнитного поля Тензор энергии-импульса 4-потенциал 4-ток. В теории электрических цепей ёмкостью называют взаимную ёмкость между двумя проводниками; параметр ёмкостного элемента электрической схемы, представленного в виде двухполюсника.

Условные обозначения конденсаторов и их параметры

Такое написание обозначения сохраняется и в обозначениях производных единиц, образованных с использованием фарада. В Международную систему единиц фарад введён решением XI Генеральной конференции по мерам и весам в году, одновременно с принятием системы СИ в целом [2]. В фарадах измеряют электрическую ёмкость проводников , то есть их способность накапливать электрический заряд. Например, в фарадах и производных единицах измеряют: ёмкость кабелей, конденсаторов , межэлектродные ёмкости различных приборов. Промышленные конденсаторы имеют номиналы , измеряемые в микро- , нано- и пикофарадах и выпускаются ёмкостью до ста фарад; в звуковой аппаратуре используются гибридные конденсаторы ёмкостью до сорока фарад. Ёмкость т. Не следует путать электрическую ёмкость и электрохимическую ёмкость батареек и аккумуляторов , которая имеет другую природу и измеряется в других единицах: ампер-часах , соразмерных электрическому заряду 1 ампер-час равен кулонам.

Конденсаторы — одни из наиболее часто используемых элементов электронно-компонентной базы ЭКБ. При использовании конденсаторов зарубежного производства проводятся сертификационные испытания ЭКБ. В пользовании также встречаются конденсаторы старых типов, в основу классификации которых брались различные признаки: конструктивные разновидности, технологические особенности, области применения, эксплуатационные характеристики и т. Для маркировки малогабаритных конденсаторов используют кодированное обозначение.

Глава 11. Емкость . Введение в электронику

ЦЕЛИ

После изучения этой главы студент должен быть в состоянии:

• Объяснить, что такое емкость.

• Знать, в каких единицах измеряется емкость.

• Знать различные типы конденсаторов.

• Уметь определить общую емкость последовательной и параллельной цепей.

• Дать объяснение постоянной времени RC и ее связи с емкостью.

Емкость позволяет сохранять энергию в электростатическом поле. Емкость существует всегда, когда два проводника разделены изолятором.

В этой главе рассматривается емкость и ее применения в цепях постоянного тока. Более подробно емкость рассмотрена в главе 15.

11-1. ЕМКОСТЬ

Емкость — это способность устройства хранить электрическую энергию в электростатическом поле. Конденсатор — это устройство, которое обладает определенной емкостью. Конденсатор состоит из двух проводников, разделенных изолятором (рис. 11-1).

Рис. 11-1. Конденсатор состоит из двух обкладок (проводников), разделенных диэлектриком (изолятором).

Проводники называются обкладками, а изолятор — диэлектриком. На рис. 11-2 даны схематические изображения конденсаторов.

Рис. 11-2. Схематическое обозначение конденсаторов.

Когда источник тока подсоединен к конденсатору, ток течет до тех пор пока конденсатор не зарядится. Конденсатор заряжается избытком электронов на одной обкладке (отрицательный заряд) и дефицитом электронов на другой обкладке (положительный заряд).

Диэлектрик предотвращает перемещение электронов между обкладками. Как только конденсатор зарядится, ток прекращается. Напряжение на конденсаторе равно напряжению источника тока.

Заряженный конденсатор может быть отключен от источника тока и использован как источник энергии. Однако как только конденсатор теряет энергию, напряжение на нем резко падает. В цепи постоянного тока конденсатор после начальной зарядки работает как разомкнутая цепь.

Разомкнутая цепь — это цепь с бесконечным сопротивлением.

Предупреждение: так как конденсатор при отключении от источника тока может удерживать потенциал источника тока достаточно долго, обращайтесь со всеми конденсаторами, как с заряженными. Никогда не касайтесь обоих выводов конденсатора рукой до тех пор, пока не разрядите его путем закорачивания выводов. Конденсатор в цепи может удерживать потенциал неопределенно долго, если у него нет пути для разряда.

Количество энергии, сохраняемой в конденсаторе, пропорционально размеру конденсатора. Конденсаторы, используемые в учебных лабораториях, обычно малы и наносят небольшой удар током при разряде через тело. Однако если конденсатор большой и заряжен высоким напряжением, его удар может быть смертельным. С заряженными конденсаторами следует обращаться так же, как и с любыми другими источниками тока.

Основной единицей измерения емкости является фарада (Ф). Фарада — это такая емкость, которая может сохранить 1 кулон заряда при напряжении на конденсаторе 1 вольт.

Фарада слишком большая единица для обычных целей, и поэтому обычно используются микрофарады (мкФ) и пикофарады (пФ). Для обозначения емкости используется буква С.

1 микрофарада = 0,000001 или 1/1000 000 фарады,

1 пикофарада = 0,000000000001 или 1/1000000000000 фарады

11-1. Вопросы

1. Что такое емкость?

2. Нарисуйте схематическое изображение емкости.

3. Какие предосторожности необходимо соблюдать при работе с конденсаторами?

4. В каких единицах измеряется емкость?

5. Какие единицы обычно используются для обозначения емкости конденсаторов?

11-2. КОНДЕНСАТОРЫ

На емкость конденсатора влияют четыре фактора:

1.  Площадь обкладок

2. Расстояние между обкладками.

3. Тип диэлектрического материала.

4. Температура.

Конденсаторы бывают постоянные и переменные. Постоянный конденсатор имеет определенное значение емкости, которое не может быть изменено. Емкость переменного конденсатора можно изменять, изменяя либо расстояние между обкладками (подстроечный конденсатор), либо перекрытие между двумя наборами пластин (переменный конденсатор).

Емкость прямо пропорциональна площади обкладок.

Например, увеличение площади обкладок в два раза в те же два раза увеличивает емкость, если, конечно, все другие факторы остаются неизменными.

Емкость обратно пропорциональна расстоянию между обкладками. Другими словами, если обкладки раздвинуть, величина электрического поля между ними уменьшится.

Способность конденсаторов сохранять электрическую энергию зависит от электростатического поля между обкладками и искажения электронных орбит в диэлектрическом материале. Степень этого искажения зависит от природы диэлектрического материала и определяется его диэлектрической постоянной. Диэлектрическая постоянная — это мера эффективности материала как диэлектрика. Эта постоянная сравнивает способность материала к искажению электронных орбит и сохранению энергии в электрическом поле со способностью воздуха, диэлектрическая постоянная которого равна 1. Бумага имеет диэлектрическую постоянную от 2 до 3; слюда — от 5 до 6; а титан — от 90 до 170.

Температура конденсатора из всех четырех факторов имеет наименьшее значение. Для большинства приложений общего назначения рассматривать ее нет необходимости.

Конденсаторы бывают различных типов и конструкций в соответствии с требованиями электронной промышленности. Электролитические конденсаторы обладают большой емкостью при малых размерах и весе (рис. 11-3).

Рис. 11-3. Электролитические конденсаторы.

Электролитические конденсаторы состоят из двух металлических обкладок из фольги, разделенных тонкой материей или другим гигроскопическим материалом, насыщенным химической пастой, называемой электролитом.

Электролит является хорошим проводником и служит частью отрицательной обкладки. Диэлектрик образуется окислением положительной обкладки. Слой окисла является тонким и хорошим изолятором. Электролитический конденсатор является поляризованным, имеет положительный и отрицательный выводы. При включении электролитического конденсатора в цепь должна соблюдаться полярность.

Бумажные и пластиковые конденсаторы сконструированы как рулоны фольги, разделенной диэлектриком (рис. 11-4).

Рис. 11-4. Бумажные и пластиковые конденсаторы

Бумажный диэлектрик имеет меньшее сопротивление, чем пластиковая диэлектрическая пленка, но пластиковая пленка в настоящее время используется чаще. Пластиковая пленка позволяет нанести металлическую пленку прямо на нее. Это уменьшает расстояние между обкладками, и в результате конденсатор получается компактнее.

Керамические дисковые конденсаторы популярны вследствие того, что их производство обходится очень дешево (рис.  11-5). Они используются в качестве емкостей от 0,1 микрофарады и меньше. Керамический материал является диэлектриком. Это выносливые, надежные конденсаторы для широкого применения.

Рис. 11-5. Керамические дисковые конденсаторы.

Переменные конденсаторы также имеют различные размеры и формы (рис. 11-6). Переменные конденсаторы бывают выравнивающие, подстроечные и настроечные. Выравнивающие и подстроечные конденсаторы должны настраиваться специалистом. Настроечные конденсаторы могут настраиваться пользователем.

Рис. 11-6. Переменные конденсаторы.

Подобно резисторам и катушкам индуктивности, конденсаторы могут соединяться последовательно, параллельно и последовательно-параллельно. Последовательное соединение конденсаторов эффективно увеличивает толщину диэлектрика. Это уменьшает общую емкость, так как емкость обратно пропорциональна расстоянию между обкладками. Общая емкость последовательно соединенных конденсаторов вычисляется подобно общему сопротивлению параллельно соединенных резисторов:

1/С_T = 1/С₁ + 1/С₂ + 1/С₃ +… + 1/С_n

Когда конденсаторы различной емкости соединяются последовательно, наименьший конденсатор заряжается до наивысшего напряжения.

Параллельное соединение конденсаторов эффективно увеличивает площадь обкладок. Это приводит к тому, что общая емкость равна сумме отдельных емкостей:

С_T = С₁ + С₂ + С₃ +… + С_n

11-2. Вопросы

1. Какие четыре фактора влияют на емкость конденсатора?

2. Каковы преимущества электролитических конденсаторов?

3.  Как иначе называются переменные конденсаторы?

4. По какой формуле определяется общая емкость последовательной цепи?

5. По какой формуле определяется общая емкость параллельной цепи?

11-3. ПОСТОЯННАЯ ВРЕМЕНИ ЦЕПИ RC

Постоянная времени цепи RC отражает соотношение между временем, сопротивлением и емкостью. На рис. 11-7 изображена RC цепь.

Рис. 11-7. Цепь, используемая для определения постоянной времени RC.

Время, необходимое для заряда и разряда конденсатора прямо пропорционально величине сопротивления и емкости. Постоянная времени цепи определяет время, требуемое для того, чтобы конденсатор зарядился до 63,2 % от величины приложенного напряжения или разрядился на 63,2 % от этой величины. Постоянная времени определяется следующей формулой:

t = RC,

где

t — время в секундах, R — сопротивление в омах, С — емкость в фарадах.

_{ПРИМЕР: Чему равна постоянная времени цепи, состоящей из конденсатора емкостью в 1 микрофараду и резистора величиной 1 МОм?}

_Дано:

_{С = 1 мкФ; R = 1 МОм}

_{t =?}

_{Решение:}

_{t = RC}

_{t = (1000000)(0,000001)}

_{t = 1 сек.}

Постоянная времени цепи не равна времени, требуемого для полного заряда или разряда конденсатора. Рис. 11-8 показывает, сколько постоянных времени требуется для полного заряда и разряда конденсатора. Заметим, что для полного заряда или разряда конденсатора требуется время, примерно в пять раз большее постоянной времени цепи.

Рис. 11-8. График зависимости заряда и разряда конденсатора от времени.

11-3. Вопросы

1. Что такое постоянная времени цепи RC?

2. Как определяется постоянная времени цепи RC?

3. Сколько постоянных времени цепи требуется для полного заряда или разряда конденсатора?

4. Конденсаторы емкостью 1 мкФ и 0,1 мкФ соединены последовательно. Чему равна полная емкость цепи?

5. Конденсатор емкостью 0,015 мкФ заряжен до 25 вольт. Чему будет равно напряжение на нем через 25 миллисекунд после подсоединения к его выводам резистора 2 МОм?

РЕЗЮМЕ

• Емкость — это способность сохранять электрическую энергию в электростатическом поле.

• Конденсатор состоит из двух проводников, разделенных изолятором.

• Схематическое обозначение постоянного конденсатора следующее:

• Схематическое обозначение переменного конденсатора следующее:

• Единицей измерения емкости является фарада (Ф).

• Поскольку фарада — это большая единица, обычно используются микрофарады (мкФ) и пикофарады (пФ).

• Емкость обозначается буквой С.

• На емкость влияют следующие факторы:

а. Площадь обкладок конденсатора.

б. Расстояние между обкладками.

в. Тип диэлектрического материала

г. Температура.

• Конденсаторы бывают следующих типов: электролитические, бумажные, пластиковые и керамические.

• Емкость последовательно соединенных конденсаторов вычисляется по следующей формуле:

1/С_T = 1/С₁ + 1/С₂ + 1/С₃ +… + 1/С_n

• Емкость параллельно соединенных конденсаторов вычисляется по следующей формуле:

С_T = С₁ + С₂ + С₃ +… + С_n

• Постоянная времени цепи RC определяется формулой:

t = RC.

Для полного заряда или разряда конденсатора требуется время, примерно в пять раз больше постоянной времени цепи.

Глава 11. САМОПРОВЕРКА

1. Где в конденсаторе сохраняется заряд?

2. Четыре конденсатора с емкостями 1,5 мкФ, 0,05 мкФ, 2000 пФ и 25 пФ соединены последовательно. Чему равна полная емкость цепи?

3. Четыре конденсатора с емкостями 1,5 мкФ, 0,05 мкФ, 2000 пФ и 25 пФ соединены параллельно. Чему равна полная емкость цепи?

Заявка на письмо-сертификат пропускной способности канализации

: Заполните и подпишите онлайн Заявление на письмо-сертификат пропускной способности канализации

: Заполните и подпишите онлайн | докхаб

• org/BreadcrumbList»> Дом
• Заявление о подтверждении пропускной способности канализации

Получить форму

4.3 из 5

29 голосов

DocHub Отзывы

44 отзыва

DocHub Отзывы

23 оценки

15 005

10 000 000+

303

100 000+ пользователей

Вот как это работает

01. Редактируйте свой miamidadeportal онлайн

Введите текст, добавьте изображения, затемните конфиденциальные данные, добавьте комментарии, выделение и многое другое.

02. Подпишите в несколько кликов

Нарисуйте свою подпись, введите ее, загрузите изображение или используйте мобильное устройство в качестве панели для подписи.

03. Поделитесь своей формой с другими

Отправьте miamidadeportal по электронной почте, по ссылке или по факсу. Вы также можете скачать его, экспортировать или распечатать.

Самый простой способ отредактировать заявление о свидетельстве о пропускной способности канализации в формате PDF онлайн

9.5

Простота настройки

Пользовательские оценки DocHub на G2

9.0

Простота использования

Пользовательские оценки DocHub на G2

Работать с документами с помощью нашего обширного и интуитивно понятного PDF-редактора очень просто. Выполните следующие действия, чтобы легко и быстро заполнить онлайн-заявку на подтверждение пропускной способности канализации:

1. Войдите в свою учетную запись . Войдите в систему, указав свой адрес электронной почты и пароль, или создайте бесплатную учетную запись, чтобы попробовать услугу перед обновлением подписки.
2. Импорт формы . Перетащите файл со своего устройства или добавьте его из других служб, таких как Google Диск, OneDrive, Dropbox или по внешней ссылке.
3. Изменить заявку на письмо о сертификации пропускной способности канализации . С легкостью добавляйте и выделяйте текст, вставляйте изображения, галочки и знаки, добавляйте новые заполняемые области, а также меняйте порядок страниц или удаляйте их из документа.
4. Заполните заявление на получение сертификата пропускной способности канализации . Загрузите измененный документ, экспортируйте его в облако, распечатайте из редактора или поделитесь им с другими участниками с помощью общей ссылки или в виде вложения электронной почты.

Воспользуйтесь преимуществами DocHub, одного из самых простых в использовании редакторов для быстрого управления документооборотом в Интернете!

будьте готовы получить больше

Заполните эту форму за 5 минут или меньше

Получить форму

Заявление о подтверждении пропускной способности канализации

Форма соответствия постановлению 89-95 справка о наличии воды и канализации подключение к канализации Майами-Дейд Майами-Дейд от септика до канализации заявление на получение разрешения в Майами-Дейд строительство водопровода и канализации в Майами-Дейд расчет мощности насосной станции Стандарты дизайна округа Майами-Дейд

Связанные формы

будьте готовы получить больше

Заполните эту форму за 5 минут или меньше

Получить форму

Ссылки по теме

Попробуйте другие инструменты PDF

© 2022 ООО «ДокХаб»

СЕРТИФИКАЦИОННОЕ ПИСЬМО О МОЩНОСТИ СОЕДИНЕНИЯ Форма – Заполните и подпишите Шаблон PDF для печати

Установление безопасного соединения… Загрузка редактора… Подготовка документа…

org/BreadcrumbList»>
• электронная подпись
• Библиотека форм
• Другие формы
• Все формы
• ПИСЬМО СЕРТИФИКАЦИОННОЙ СПОСОБНОСТИ СВЯЗИ Форма

Используйте шаблон СЕРТИФИКАЦИОННОГО ПИСЬМА, СВЯЗАННОГО С МОЩНОСТЬЮ, чтобы упростить документооборот.

ПИСЬМО СЕРТИФИКАЦИОННОЙ СПОСОБНОСТИ СВЯЗИ Отдел общественных работ штата 515 E. Muster Street, Suite 102Carson City, Nevada 897014263(775) 6844141 ПОДРЯДЧИК Название фирмыАдресГород, штат, почтовый индексТелефонЭто…

Показать детали

Как это работает

Открыть форму следуйте инструкциям

Легко подпишите форма пальцем

Отправить заполненную и подписанную форму или сохранить

Оценить форму

4.7

Удовлетворено

Оцените СЕРТИФИКАЦИОННОЕ ПИСЬМО О МОЩНОСТИ СВЯЗИ как 5 звезд Оцените СЕРТИФИКАЦИОННОЕ ПИСЬМО О МОЩНОСТИ СВЯЗИ как 4 звезды Оцените СЕРТИФИКАЦИОННОЕ ПИСЬМО О МОЩНОСТИ СВЯЗИ как 3 звезды Оцените СЕРТИФИКАЦИОННОЕ ПИСЬМО О МОЩНОСТИ СВЯЗИ как 2 звезды Оцените СЕРТИФИКАЦИОННОЕ ПИСЬМО О МОЩНОСТИ СВЯЗИ как 1 звезду

34 голоса

будьте готовы получить больше

Создайте эту форму менее чем за 5 минут

Получите форму

Создайте эту форму за 5 минут!

Используйте профессиональные готовые шаблоны, чтобы быстрее заполнять и подписывать документы онлайн. Получите доступ к тысячам форм.

Получить форму

Ускорьте документооборот в своем бизнесе, создав профессиональные онлайн-формы и электронные подписи, имеющие обязательную юридическую силу.

Оформите сертификационное письмо о возможностях склеивания из любого места

Как генерировать эсигентуру с использованием Google Chrome

Как ESIGN в Gmail

Как создать подпись на мобильном диапазоне

Как создать сигнатуру на iPhone

9008

. подписывайте электронные документы на Android

Оформляйте письмо о подтверждении возможности соединения из любого места

Оформляйте письмо о подтверждении способности соединения из любого места

Забудьте о печати, подписании и отправке документов по почте. Быстро заполняйте и подписывайте формы с помощью нашего интуитивно понятного решения для электронной подписи.

Как заполнить и подписать онлайн-форму

При использовании устаревших физических методов подписания заполнение и оформление письма о подтверждении способности связывания может быть сложной задачей. Благодаря интуитивно понятному решению электронной подписи signNow вы можете легко создавать, заполнять, отправлять и заверять документы с помощью многофункционального редактора с перетаскиванием.

Следуйте пошаговым инструкциям, чтобы добавить подпись к письму-подтверждению пропускной способности онлайн:

1. Выберите и откройте выбранную форму в редакторе.
2. После открытия нажмите Text на верхней панели инструментов, чтобы заполнить необходимые поля текстом.
3. Используйте ту же панель инструментов, чтобы аннотировать и датировать статью.
4. Нажмите Подпишите (✑) > Добавить подпись > выберите метод электронной подписи > Сохранить и подписать .
5. Проверьте наличие орфографических ошибок и нажмите ГОТОВО в верхнем левом углу редактора.

signNow — это комплексное решение для управления онлайн-формами и их заполнения. Независимо от того, нужно ли вам заверить сертификационное письмо о способности склеивания или отредактировать документ, signNow позволяет быстро создавать и безопасно подготавливать документы для подписания. Легко редактируйте документы, настраивайте многократно используемые шаблоны и настраивайте рабочие процессы электронной подписи — и все это из одного места.

Как создать электронную подпись с помощью Google Chrome

Как создать электронную подпись с помощью Google Chrome

Подкрался срок подачи письма о подтверждении пропускной способности? Мы здесь, чтобы помочь! Google Chrome предоставляет большое количество ценных расширений для повышения эффективности вашего повседневного просмотра, в том числе signNow для Chrome. Расширение позволяет упростить процесс подписания документов, используя все инструменты электронной подписи signNow прямо в вашем любимом браузере.

Следуйте подробным инструкциям, чтобы подписать письмо о сертификации способности к склеиванию одним щелчком мыши:

1. Установите расширение signNow из Интернет-магазина Chrome.
2. Откройте документ и нажмите кнопку Открыть в signNow .
3. Выберите Моя подпись (✑) на панели инструментов «Заполнить себя» в левой части редактора документов.
4. Наведите курсор на выбранную область и создайте электронную подпись.
5. Нажмите Сохранить и закрыть , чтобы сохранить настройки.

Быстро приступайте к работе! Выполнение бумажной работы, такой как письмо о сертификации способности связывания в Google Chrome, — это лишь часть того, что signNow предоставляет пользователям. Вы можете редактировать документы, составлять заполняемые шаблоны и собирать данные и платежи из ваших документов. signNow также позволяет вам создавать настраиваемые рабочие процессы eSignature, связанные с CRM и приложениями, которые вы в настоящее время используете для улучшения своей деятельности, связанной с документами.

Электронная подпись в Gmail

Электронная подпись в Gmail

Вы получили письмо с подтверждением способности соединения через Gmail и не знаете, как его подписать? signNow вы покрыты! Если Gmail выбран в качестве предпочтительной службы электронной почты, расширение signNow для Gmail поможет вам быстро подписывать документы, отправленные вам по электронной почте.

Следуйте пошаговым инструкциям, чтобы подписать письмо о подтверждении пропускной способности электронной подписью в Gmail:

1. Посетите Google Workspace Marketplace и установите надстройку signNow.
2. Открыть полученный файл для подписи, отправленный по электронной почте.
3. Начните заполнение документа с помощью панели инструментов слева.
4. Выберите Моя подпись (✑) и поместите поле электронной подписи на бумагу.
5. Создайте свой eAutograph и сохраните изменения.

signNow позволяет создавать и собирать подписи, не выходя из Gmail. Быстро заполните письмо о сертификации способности склеивания без установки, сканирования и печати формы. Наше решение легко настроить, что упрощает начало работы для пользователей любого уровня квалификации. Выберите signNow сегодня и узнайте о многочисленных дополнительных инструментах управления документами.

Как создать подпись на мобильном телефоне

Как создать подпись на мобильном телефоне

В современной цифровой бизнес-среде очень важно оформить письмо с подтверждением пропускной способности или другие документы на ходу. signNow экономит время и позволяет легко обрабатывать, отправлять и заверять документы на любом устройстве с помощью мобильного приложения или мобильного браузера. В пользовательском интерфейсе signNow есть все необходимое для подписания любой формы с мобильного телефона.

Следуйте пошаговым инструкциям, чтобы подписать в электронном виде письмо о подтверждении способности соединения в браузере мобильного устройства:

1. Найдите и выберите документ в библиотеке форм signNow.
2. Нажмите внизу слева > Подпишите (✒️)
3. Выберите способ добавления подписи к файлу > нажмите Сохранить и использовать .
4. Продолжайте заполнять другие части файла, вводя текст.
5. Нажмите ГОТОВО , чтобы завершить заполнение формы.

Повысьте эффективность и уложитесь в сроки с помощью signNow. Выполняйте сертификационное письмо о способности склеивания на ходу в любое время и в любом месте. Подпишитесь на него сегодня и узнайте, как упростить процессы управления документами с помощью signNow.

Как создать подпись на iPhone

Как создать подпись на iPhone

Изменение документов, таких как письмо о подтверждении способности связывания, на мобильных телефонах является довольно распространенным явлением. Но как насчет их сертификации? Мобильное приложение signNow для iPhone позволяет легко создавать и добавлять действующую электронную подпись прямо с мобильного телефона. Вы даже можете выполнять документы в автономном режиме, чтобы бизнес двигался вперед.

Следуйте пошаговым инструкциям, чтобы подписать письмо о сертификации способности соединения с iPhone:

1. Загрузите приложение signNow из App Store.
2. Коснитесь Создать внизу, чтобы добавить форму, и выберите Сам .
3. Нажмите на поле Подпись на нижней панели инструментов > Добавить подпись > напишите подпись и нажмите Готово > Сохранить .
4. Используйте инструменты для заполнения других полей, включая инициалы (ЈS), флажок (✓), дату и штамп.
5. Нажмите Сохранить или Создать шаблон , чтобы скопировать документ для будущего использования.

Пользовательский интерфейс signNow прост и удобен для использования в различных сетевых и мобильных решениях. Вы можете начать работу с сертификационным письмом о пропускной способности соединения в веб-браузере и продолжить процесс на своем iPhone. С помощью signNow вы можете ускорить и оптимизировать процесс подписания прямо со своего телефона. Настройте свои рабочие процессы на основе документов и интегрируйте их с вашими любимыми приложениями даже в дороге.

Как подписывать электронные документы на Android

Как подписывать электронные документы на Android

Печать и сканирование письма о подтверждении возможности соединения для добавления электронной подписи отнимает много времени, особенно если вы находитесь вдали от своего ноутбука. Приложение signNow для Android позволяет быстро добавить действующую подпись в форму прямо с вашего устройства Android.

Следуйте подробным инструкциям, чтобы подписать письмо о подтверждении пропускной способности в электронном виде на устройстве Android:

1. Загрузите приложение signNow из Google Play и настройте/войдите в свою учетную запись.
2. Загрузите документ, коснувшись знака «плюс» (➕) внизу.
3. Коснитесь > Подпись > напишите свою подпись > поместите ее в выбранную область.
